1 Administración del Sistema Operativo Cisco (IOS).
Semestre 2 CCNA, módulo 5.

2 Secuencia Startup. Pruebas de hardware en router.
Encontrar y cargar el Sistema Operativo. Encontrar y aplicar la configuración del router.

3 Localizando y cargando IOS.
Comando boot system (configuración global) y registro de configuración – indican la secuencia de búsqueda. Si no hay comandos de secuencia de booteo, por default se trata de cargar de la memoria Flash, si la memoria flash está vacía pregunta por un tftp server. Si no se encuentra IOS carga la configuración básica guardada en la ROM (Modo ROM monitor).

4 Ejemplo Cisco Systems

5 Config Register. Utiliza un número hexadecimal como argumento.
Es un registro de 16 bits almacenado en NVRAM. Los últimos 4 bits indican desde donde se realizará el booteo. show version muestra el valor del registro de configuración. Cisco Systems

6 Ejemplo – sh version. # sh version
Cisco Internetwork Operating System Software IOS (tm) C2950 Software (C2950-I6Q4L2-M), Version 12.1(20)EA1a, RELEASE SOFTWARE (fc1) Copyright (c) by cisco Systems, Inc. Compiled Mon 19-Apr-04 20:58 by yenanh Image text-base: 0x , data-base: 0x805A8000 ROM: Bootstrap program is C2950 boot loader a xxx0-A-sw uptime is 2 days, 4 hours, 55 minutes System returned to ROM by power-on System image file is "flash:c2950-i6q4l2-mz EA1a.bin" cisco WS-C (RC32300) processor (revision K0) with 20713K bytes of memory. Processor board ID FOC0741Y2HP Last reset from system-reset Running Standard Image 24 FastEthernet/IEEE interface(s) 32K bytes of flash-simulated non-volatile configuration memory. Base ethernet MAC Address: 00:0D:EA:FE:D8:99 Motherboard assembly number: Power supply part number: Motherboard serial number: FOC07412HZY Power supply serial number: DAB0740DDTU Model revision number: K0 Motherboard revision number: A0 Model number: WS-C System serial number: FOC0741Y2HP Configuration register is 0xF

7 Problemas comunes. Archivo de configuración no fué encontrado.
El comando boot system fue mal configurado. El registro de configuración tiene un valor erróneo. La imagen que se encuentra en la memoria Flash está dañada. Falla de hardware. Cisco Systems.

8 Prefijos.

9 Nombre de los IOS.

10 Variables de ambiente.

11 Sobre TFTP. TFTP Server. Utiliza paquetes UDP a través de la red y no provee seguridad. Es utilizado para booteo de PCs sin disco duro, terminales tontas, enrutadores y switches. Al momento de transimitir puede alcanzar la velocidad máxima de la red local. Utilizado para actualizaciones de IOS.

12 Sobre Xmodem. Es uno de los protocolos de transferencia más populares. Es muy sencillo y es eficiente para la detección de errores en la transmisión. Envía bloques de datos junto con un checksum, espera un acuse de recibo por parte del receptor. Se puede implementar por software o hardware. Muchos modems y equipos de red soportan este tipo de transmisión. Las velocidades de transmisión van de 9600 a baudios (al usarlo en los dispositivos Cisco). Utilizado para recuperar el IOS cuando no se tiene acceso a la red.

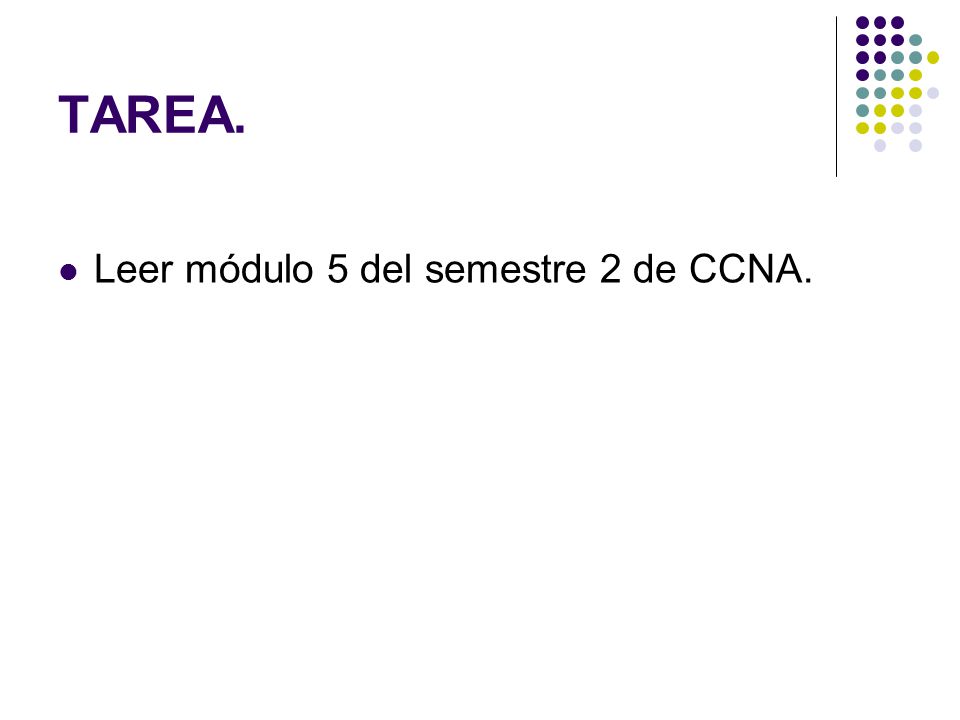

13 TAREA. Leer módulo 5 del semestre 2 de CCNA.
