La interfaz esta definida entre el equipo (cliente),conocido como el TE (Equipo Terminal), y el que se encuentra en el local del cliente NT (Terminación.

Presentaciones similares


Presentación del tema: "La interfaz esta definida entre el equipo (cliente),conocido como el TE (Equipo Terminal), y el que se encuentra en el local del cliente NT (Terminación."— Transcripción de la presentación:

1

2 La interfaz esta definida entre el equipo (cliente),conocido como el TE (Equipo Terminal), y el que se encuentra en el local del cliente NT (Terminación de Red). NT1 (Terminación de Red 1) *siempre presente en acceso RDSI *Intercambia la señalización entre cliente y central *Terminación Línea de Abonado *Mantenimiento Capa 1 y desempeño *Temporización *Transferencia de Potencia *Multiplexación Capa 1 NT2 (Terminación de Red 2) *Usualmente esta presente en RDSI *Manejo Protocolos Capa 2 y 3 *Multiplexación Capa 2 y 3 *Conmutación *Terminación de Interfaz

3 TE (Equipo Terminal) *Manejo de Protocolos *Función Interfaz *Conexión a otros equipos CENTRAL NT1 TE1 NT2 TATE2

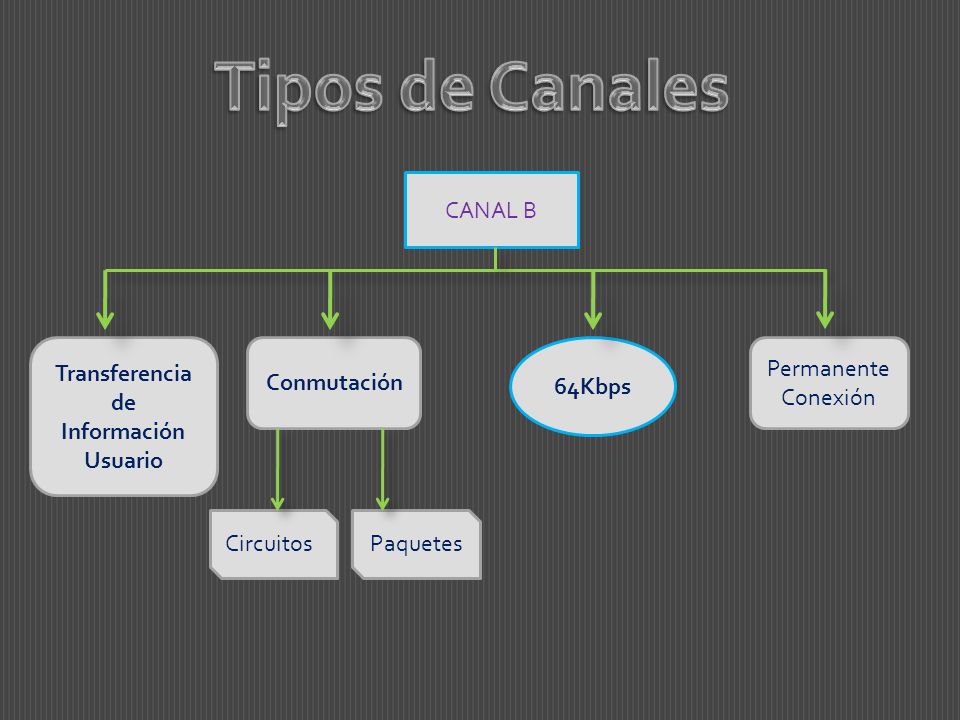

4 CANAL B 64Kbps Transferencia de Información Usuario Conmutación Permanente Conexión CircuitosPaquetes

5 CANAL D 16 ó 64 Kbps Señalización Conmutación De Circuitos Información para Paquetes PRI (Acceso Primario) Utilizada por aquellos que necesitan una gran velocidad (PBX-LAN) BRI (Acceso Básico) Se compone de dos canales; el canal B Transmite la Información del Usuario”64Kbps” y el canal D Transfiere la información de Señalización “16Kbps”.

6

7 Señalización por Canal Asociado CAS SEÑALIZACION DE LÍNEA Efectúa la llamada *Libre *Ocupado *Bloqueado Canal 16 de cada E1

8 SEÑALIZACION DE REGISTRO Efectúa la Conmutación *Número Llamado *Número Llamante *Estado Cliente Canal donde se hará la llamada

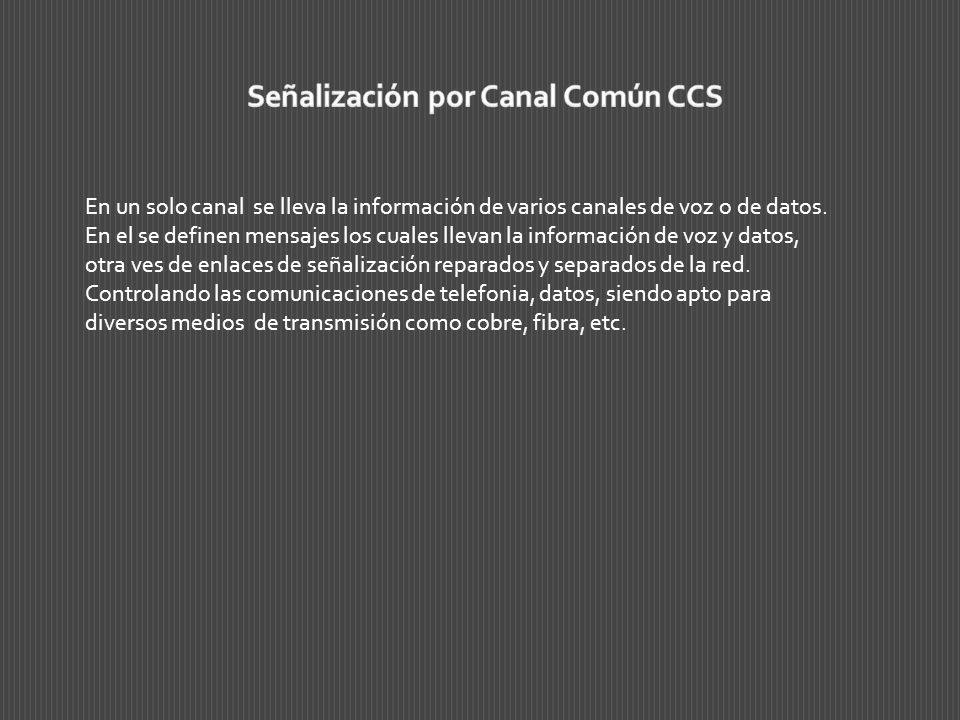

9 En un solo canal se lleva la información de varios canales de voz o de datos. En el se definen mensajes los cuales llevan la información de voz y datos, otra ves de enlaces de señalización reparados y separados de la red. Controlando las comunicaciones de telefonia, datos, siendo apto para diversos medios de transmisión como cobre, fibra, etc.

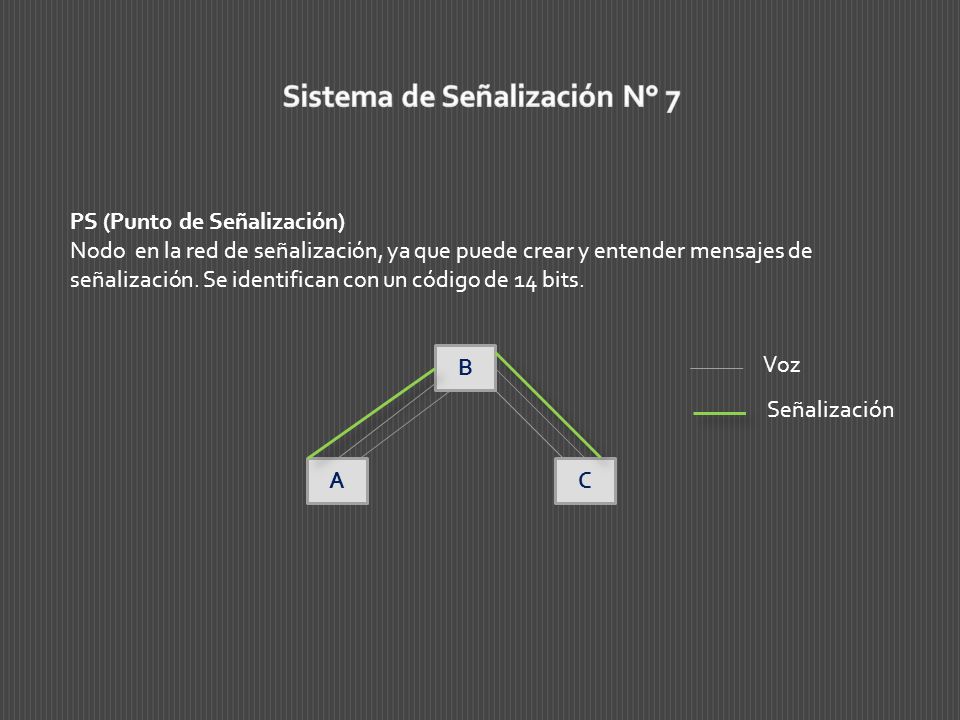

10 PS (Punto de Señalización) Nodo en la red de señalización, ya que puede crear y entender mensajes de señalización. Se identifican con un código de 14 bits. B AC Señalización Voz

11 PTS (Punto de Transferencia de Señalización) Punto en la Red que no procesa el contenido de los mensajes, B AC Voz Señalización

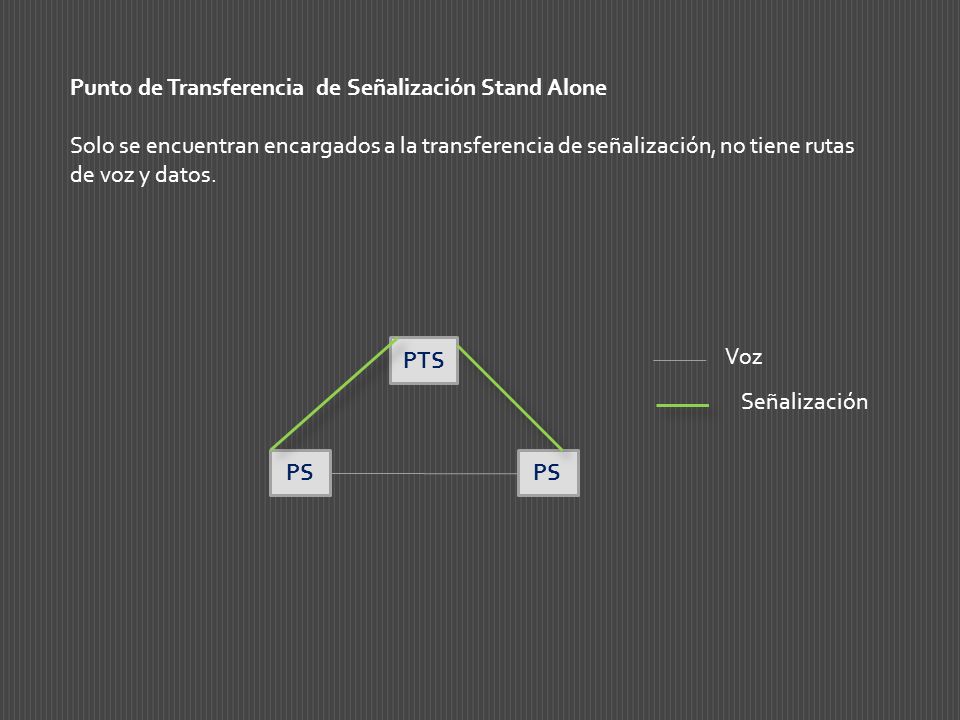

12 Punto de Transferencia de Señalización Stand Alone Solo se encuentran encargados a la transferencia de señalización, no tiene rutas de voz y datos. PTS PS Voz Señalización

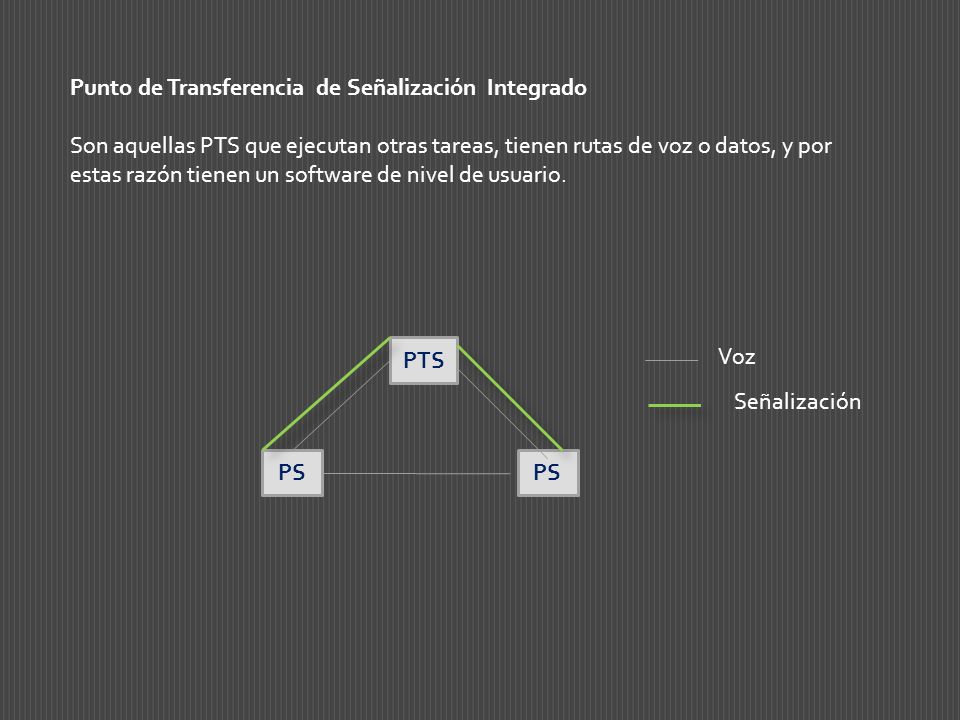

13 Punto de Transferencia de Señalización Integrado Son aquellas PTS que ejecutan otras tareas, tienen rutas de voz o datos, y por estas razón tienen un software de nivel de usuario. PTS PS Voz Señalización

14 Enlace de Señalización (Signalling Link) Se usan para transmitir los mensajes de señalización entre dos PS. Consiste en un terminal de señalización en cada extremo y un medio de transmisión. A C Enlace de Señalización Ruta de Voz PSPS PSPS

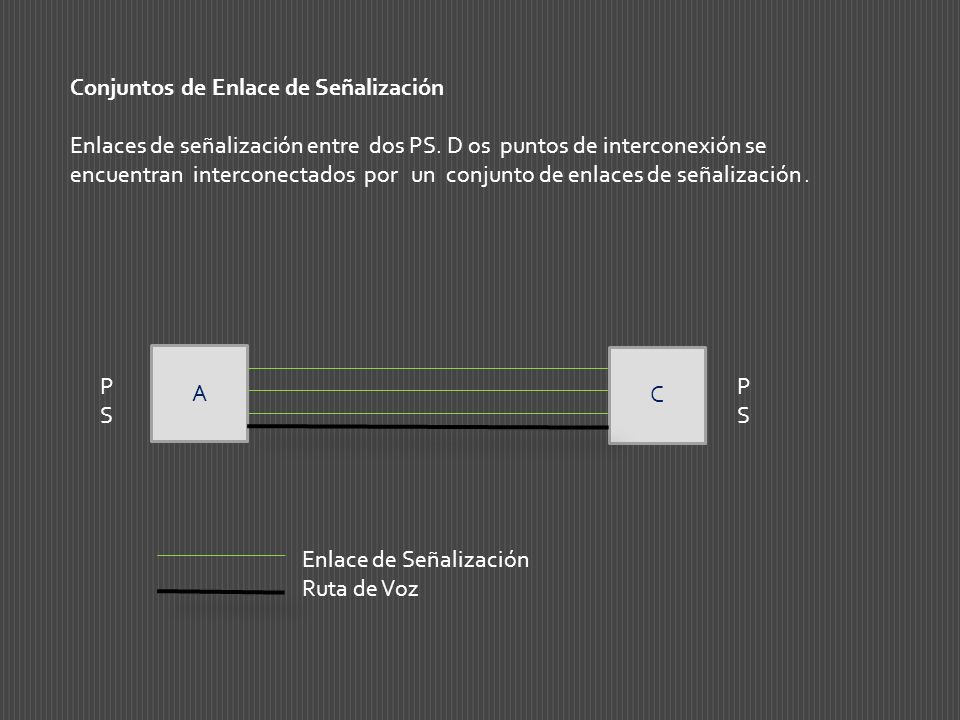

15 Conjuntos de Enlace de Señalización Enlaces de señalización entre dos PS. D os puntos de interconexión se encuentran interconectados por un conjunto de enlaces de señalización. A C Enlace de Señalización Ruta de Voz PSPS PSPS

16

17 Aquellos mensajes referidos a la señalización entre dos PS adyacentes son transferidos por un conjunto de enlaces de señalización que interconectan directamente los PS. PS Relación de Señalización Conjunto de Enlaces de Señalización

18 Aquellos mensajes referidos a la señalización son transferidos por dos o mas conjuntos de enlaces en cascada que pasan por uno o mas PTS no son el origen ni el destino de los mensajes. PTS PS Relación de Señalización Voz Conjunto de Enlaces de Señalización

19

20 7. APLICACION 6. PRESENTACION 5. SESION 4. TRANSPORTE 3. RED 2. ENLACE DATOS 1. FISICA Funciones de Señalización SCP TCAPTUPISUP

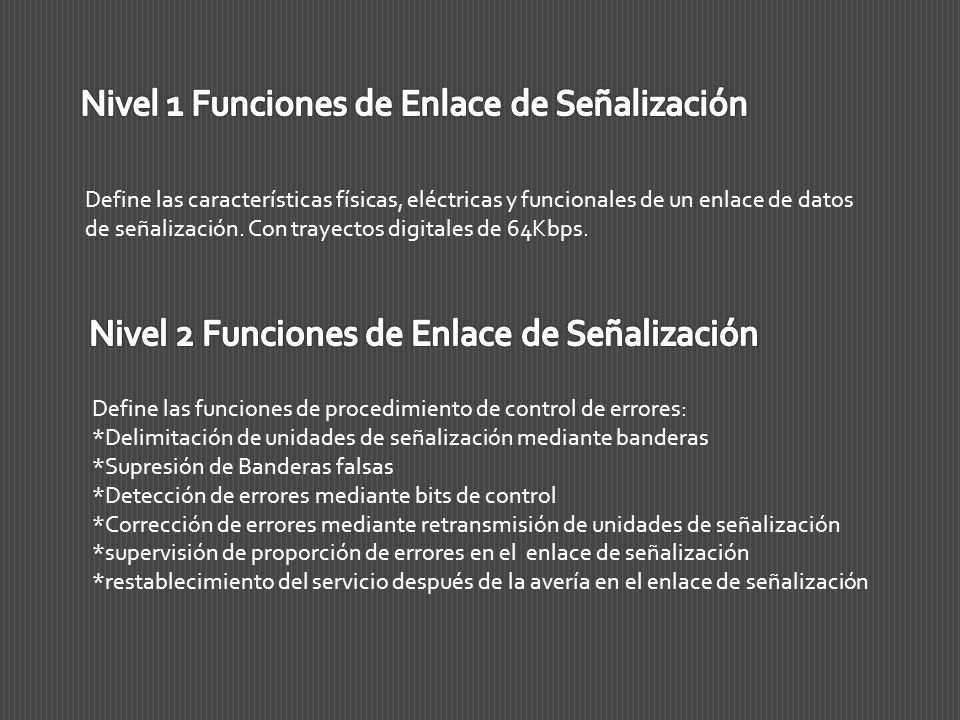

21 Define las características físicas, eléctricas y funcionales de un enlace de datos de señalización. Con trayectos digitales de 64Kbps. Define las funciones de procedimiento de control de errores: *Delimitación de unidades de señalización mediante banderas *Supresión de Banderas falsas *Detección de errores mediante bits de control *Corrección de errores mediante retransmisión de unidades de señalización *supervisión de proporción de errores en el enlace de señalización *restablecimiento del servicio después de la avería en el enlace de señalización

22 FUNCIONES DE TRATAMIENTO DE MENSAJES DE SEÑALZACION Garantizan que los mensajes procedentes de una determinada parte de usuario en un punto de origen llegan al punto de destino determinada por la parte de usuario transmisora. *Enrutamiento de mensajes: determina el enlace de señalización de salida por el que se envía el mensaje hacia su destino. *Discriminación de Mensajes: determina si un mensaje recibido se destina o no. *Distribución de Mensajes: se utiliza en cada punto de señalización para entregar los mensajes recibidos.

23 FUNCIONES DE GESTION DE RED DE SEÑALIZACION Reconfiguran la red de señalización en caso de averías y controlan el trafico en caso de congestión *Gestión del Trafico de Señalización: se utiliza para desviar el trafico de señalización de un enlace o ruta a uno o mas enlaces o rutas distintos. *Gestión del Enlace de señalización: restaura el enlace de señalización que haya fallado, para activar enlaces de señalización y desactivar los enlaces activos. Repara los enlaces averiados, activa los enlaces en reposo y desactiva los enlaces alineados. *Gestión de las Rutas de Señalización: distribuye la información sobre el status de la red de señalización cuyo objetivo es bloquear y desbloquear las rutas de señalización.

24

25

26
