Creado por Vilfredo Pareto y conocido también como distribución ABC, gráfico de Pareto o curva 80-20, esta herramienta nos permite separar los problemas.

Presentación del tema: "Creado por Vilfredo Pareto y conocido también como distribución ABC, gráfico de Pareto o curva 80-20, esta herramienta nos permite separar los problemas."— Transcripción de la presentación:

1

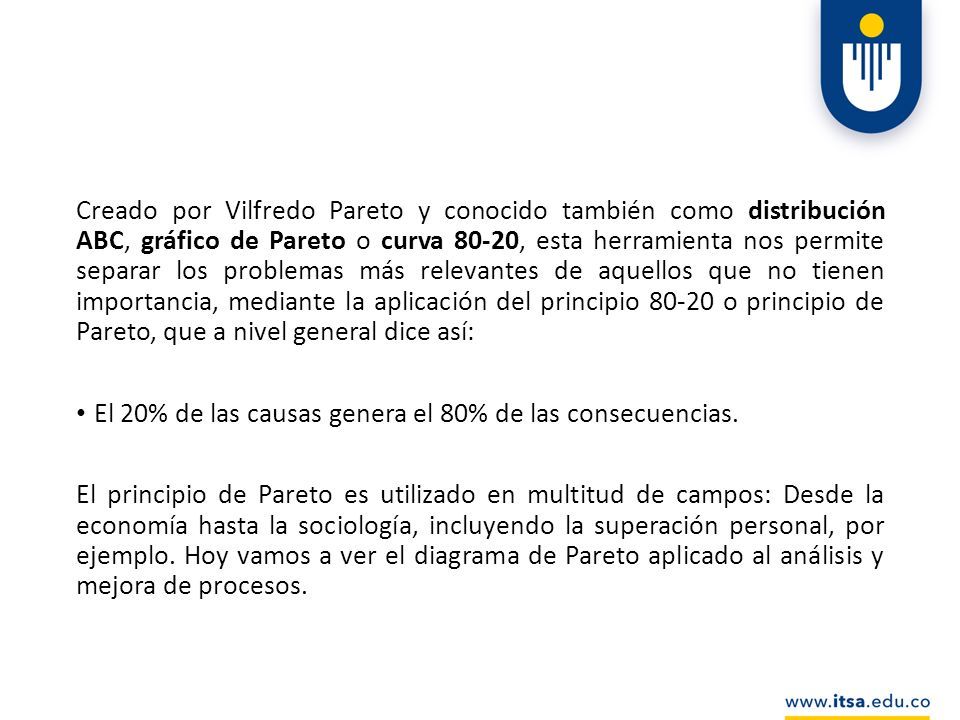

2 Creado por Vilfredo Pareto y conocido también como distribución ABC, gráfico de Pareto o curva 80-20, esta herramienta nos permite separar los problemas más relevantes de aquellos que no tienen importancia, mediante la aplicación del principio 80-20 o principio de Pareto, que a nivel general dice así: El 20% de las causas genera el 80% de las consecuencias. El principio de Pareto es utilizado en multitud de campos: Desde la economía hasta la sociología, incluyendo la superación personal, por ejemplo. Hoy vamos a ver el diagrama de Pareto aplicado al análisis y mejora de procesos.

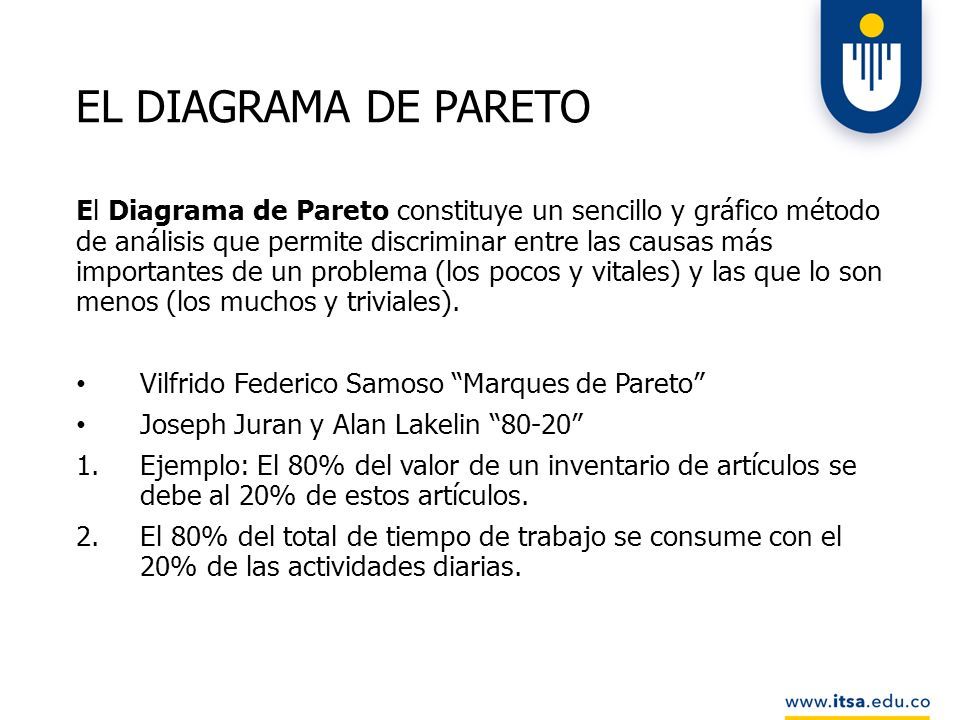

3 EL DIAGRAMA DE PARETO El Diagrama de Pareto constituye un sencillo y gráfico método de análisis que permite discriminar entre las causas más importantes de un problema (los pocos y vitales) y las que lo son menos (los muchos y triviales). Vilfrido Federico Samoso “Marques de Pareto” Joseph Juran y Alan Lakelin “80-20” 1.Ejemplo: El 80% del valor de un inventario de artículos se debe al 20% de estos artículos. 2.El 80% del total de tiempo de trabajo se consume con el 20% de las actividades diarias.

4 ¿QUÉ ES UN DIAGRAMA DE PARETO? Es un diagrama que se utiliza para determinar el impacto, influencia o efecto que tienen determinados elementos sobre un aspecto. Consiste en un grafico de barras similar al histograma que se conjuga con una ojiva o curva de tipo creciente y que representa en forma descendente el grado de importancia o peso que tienen los diferentes factores que afectan a un proceso, operación o resultado. Para la correcta identificación de los “Pocos Vitales”, es necesario que los datos recolectados para elaborar el diagrama de pareto esten en cantidad adecuada, sean verdaderos y en un periodo de tiempo determinado.

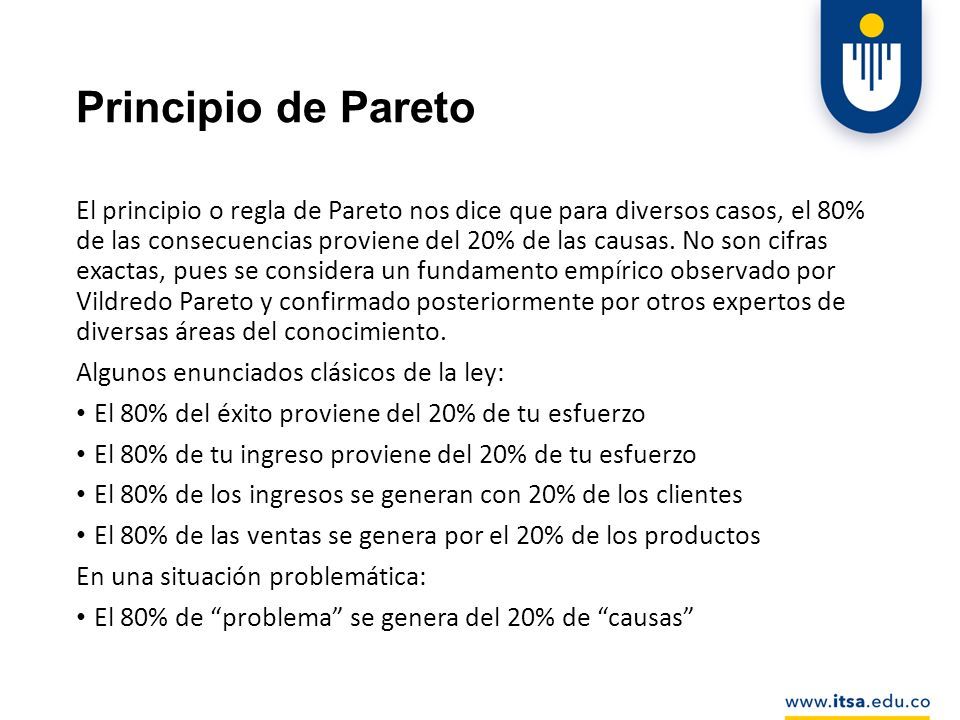

5 Principio de Pareto El principio o regla de Pareto nos dice que para diversos casos, el 80% de las consecuencias proviene del 20% de las causas. No son cifras exactas, pues se considera un fundamento empírico observado por Vildredo Pareto y confirmado posteriormente por otros expertos de diversas áreas del conocimiento. Algunos enunciados clásicos de la ley: El 80% del éxito proviene del 20% de tu esfuerzo El 80% de tu ingreso proviene del 20% de tu esfuerzo El 80% de los ingresos se generan con 20% de los clientes El 80% de las ventas se genera por el 20% de los productos En una situación problemática: El 80% de “problema” se genera del 20% de “causas”

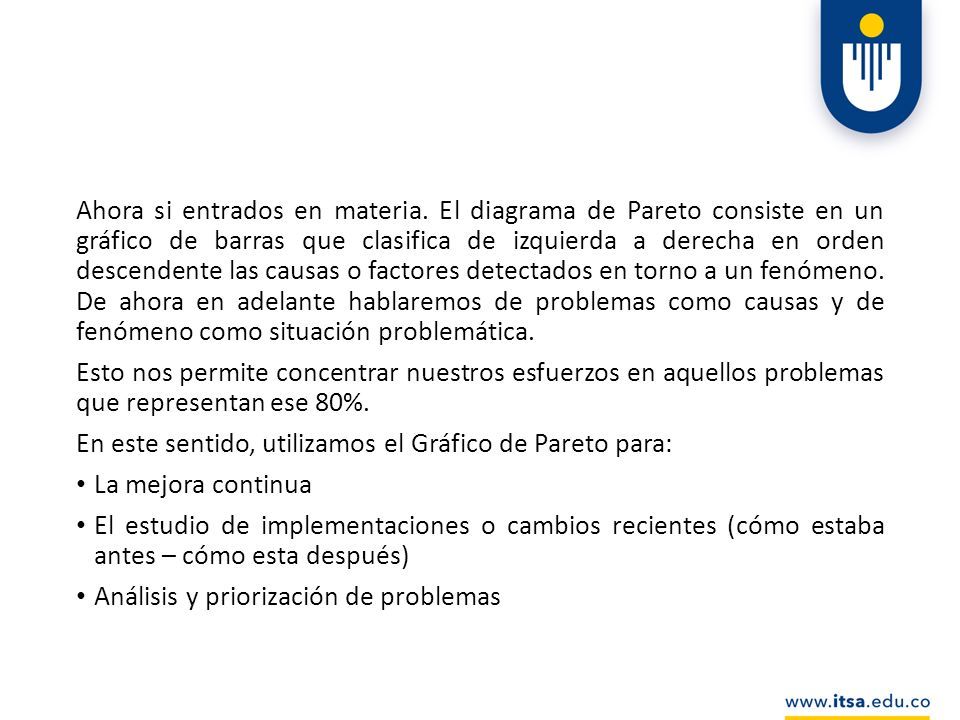

6 Ahora si entrados en materia. El diagrama de Pareto consiste en un gráfico de barras que clasifica de izquierda a derecha en orden descendente las causas o factores detectados en torno a un fenómeno. De ahora en adelante hablaremos de problemas como causas y de fenómeno como situación problemática. Esto nos permite concentrar nuestros esfuerzos en aquellos problemas que representan ese 80%. En este sentido, utilizamos el Gráfico de Pareto para: La mejora continua El estudio de implementaciones o cambios recientes (cómo estaba antes – cómo esta después) Análisis y priorización de problemas

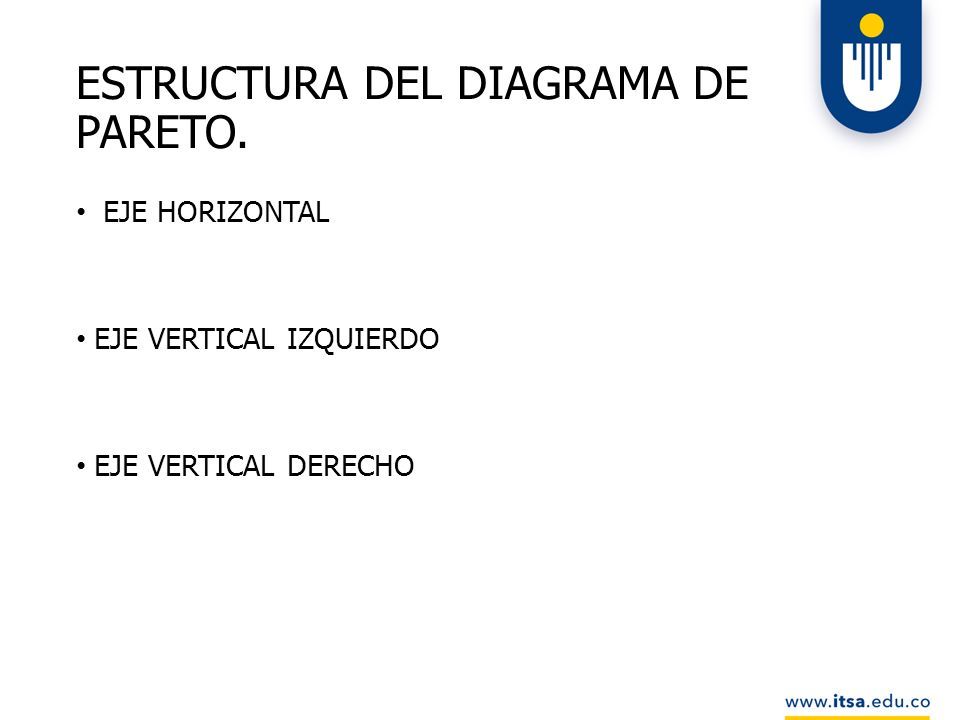

7 ESTRUCTURA DEL DIAGRAMA DE PARETO. EJE HORIZONTAL EJE VERTICAL IZQUIERDO EJE VERTICAL DERECHO

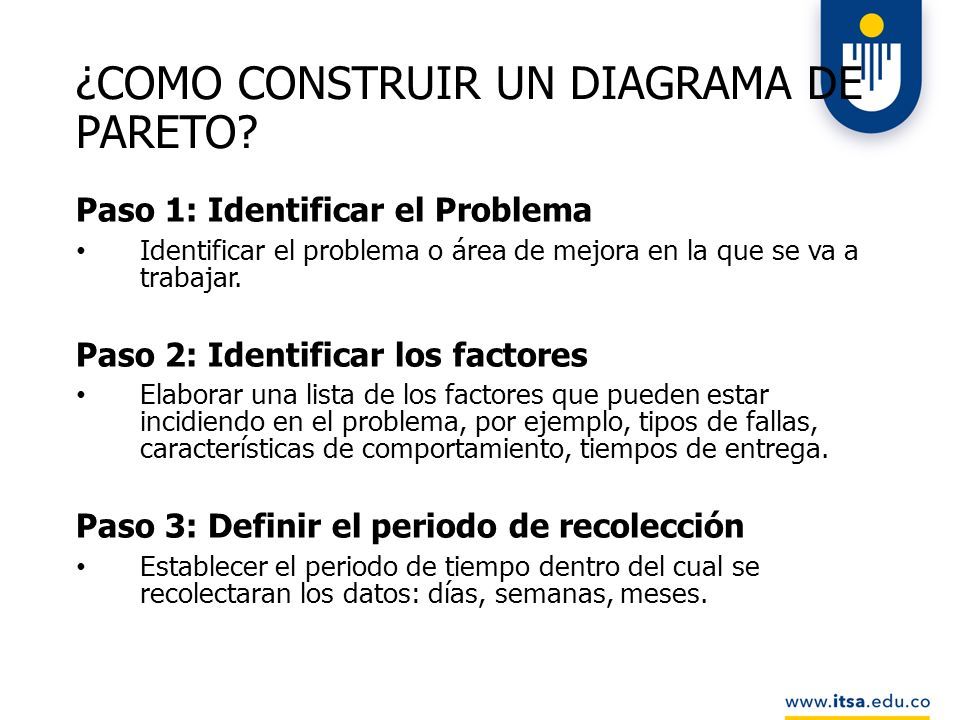

8 ¿COMO CONSTRUIR UN DIAGRAMA DE PARETO? Paso 1: Identificar el Problema Identificar el problema o área de mejora en la que se va a trabajar. Paso 2: Identificar los factores Elaborar una lista de los factores que pueden estar incidiendo en el problema, por ejemplo, tipos de fallas, características de comportamiento, tiempos de entrega. Paso 3: Definir el periodo de recolección Establecer el periodo de tiempo dentro del cual se recolectaran los datos: días, semanas, meses.

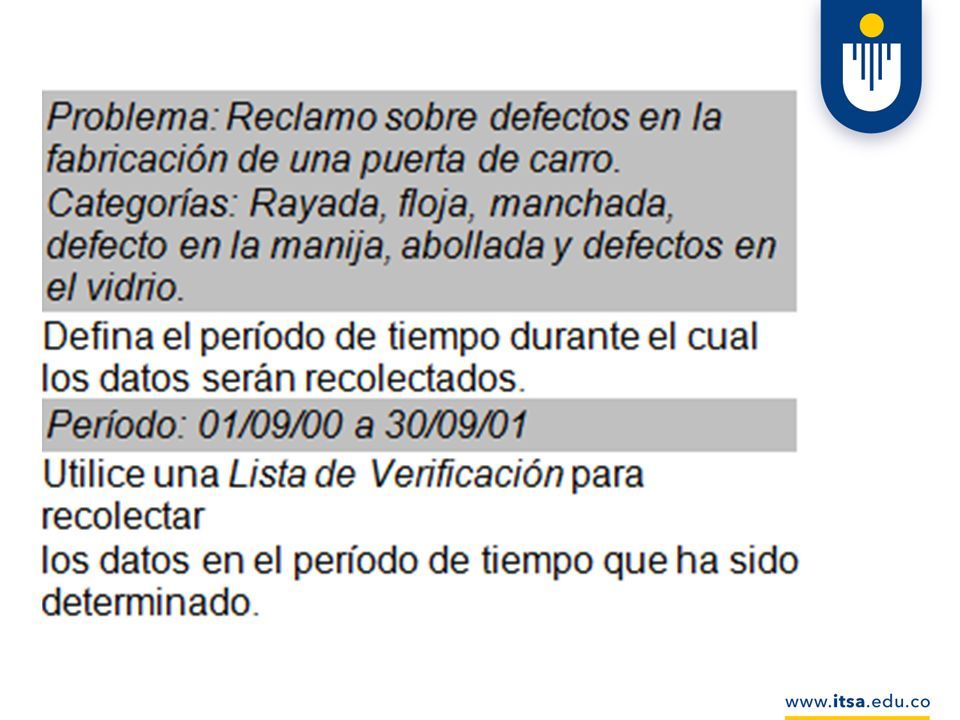

9

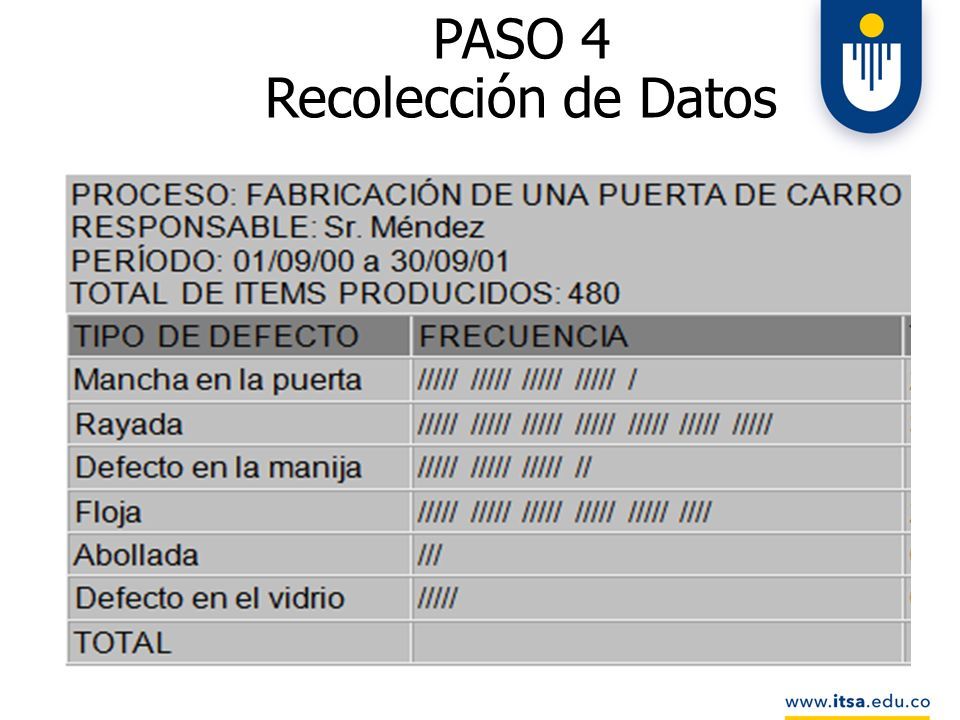

10 PASO 4 Recolección de Datos

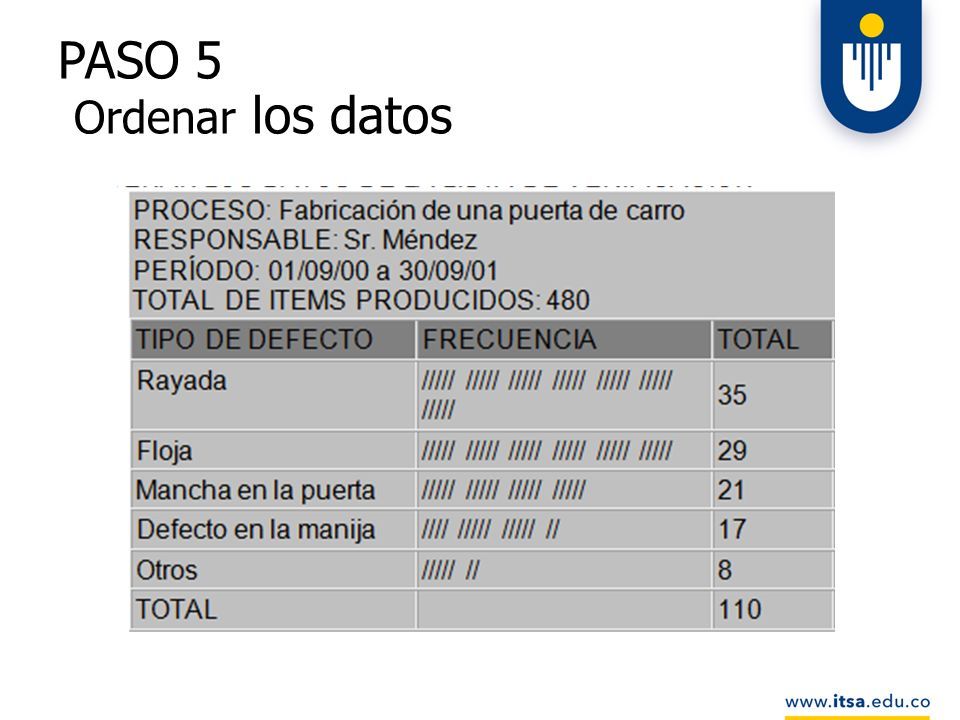

11 PASO 5 Ordenar los datos

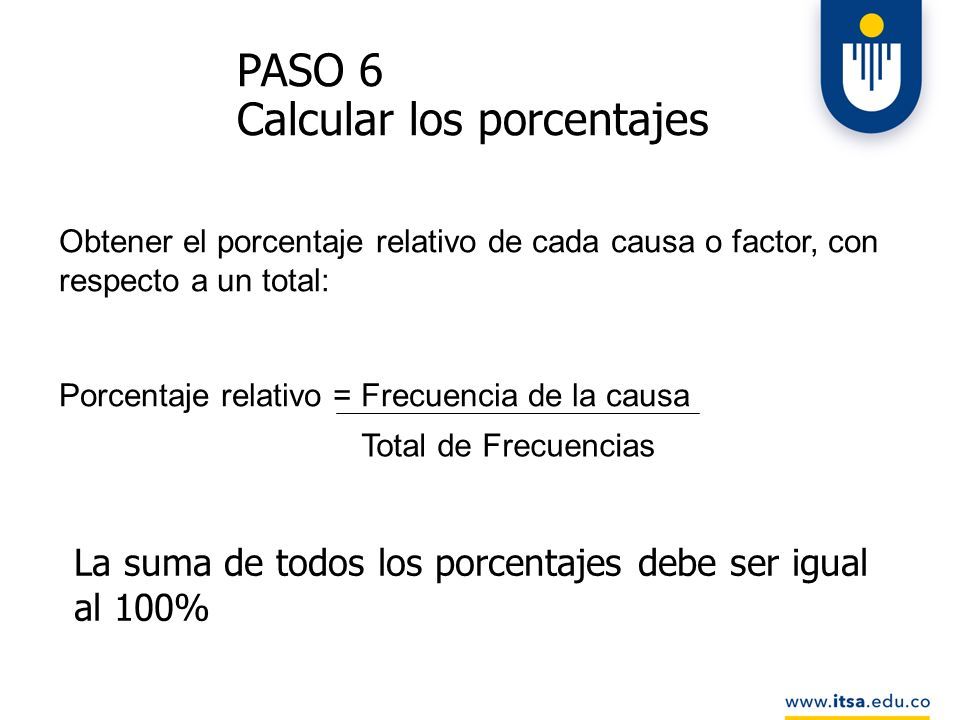

12 PASO 6 Calcular los porcentajes Obtener el porcentaje relativo de cada causa o factor, con respecto a un total: Porcentaje relativo = Frecuencia de la causa Total de Frecuencias La suma de todos los porcentajes debe ser igual al 100%

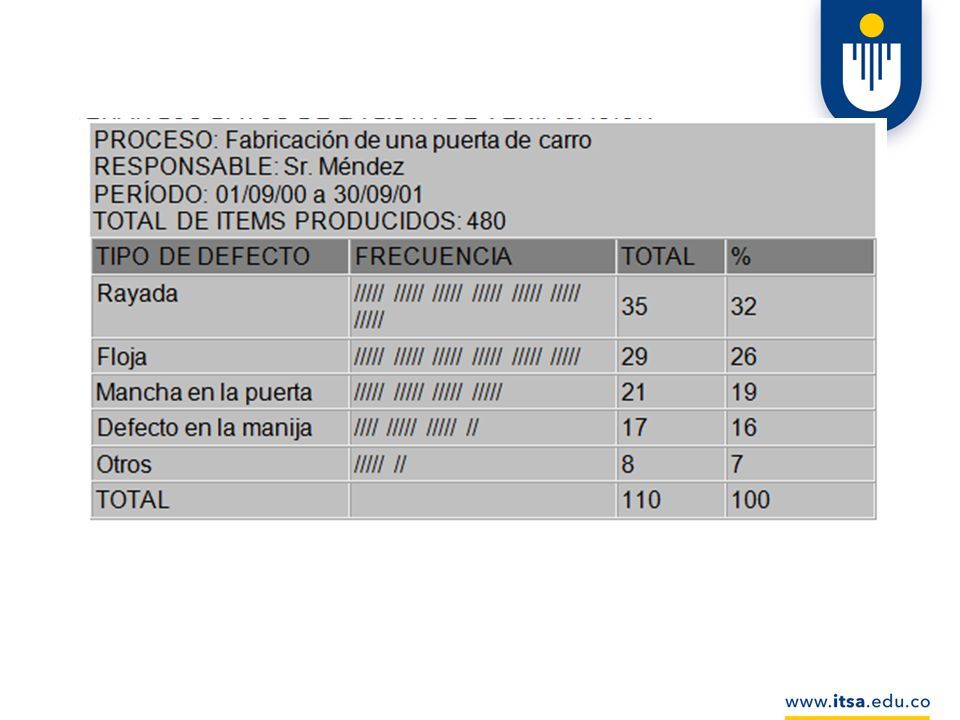

13

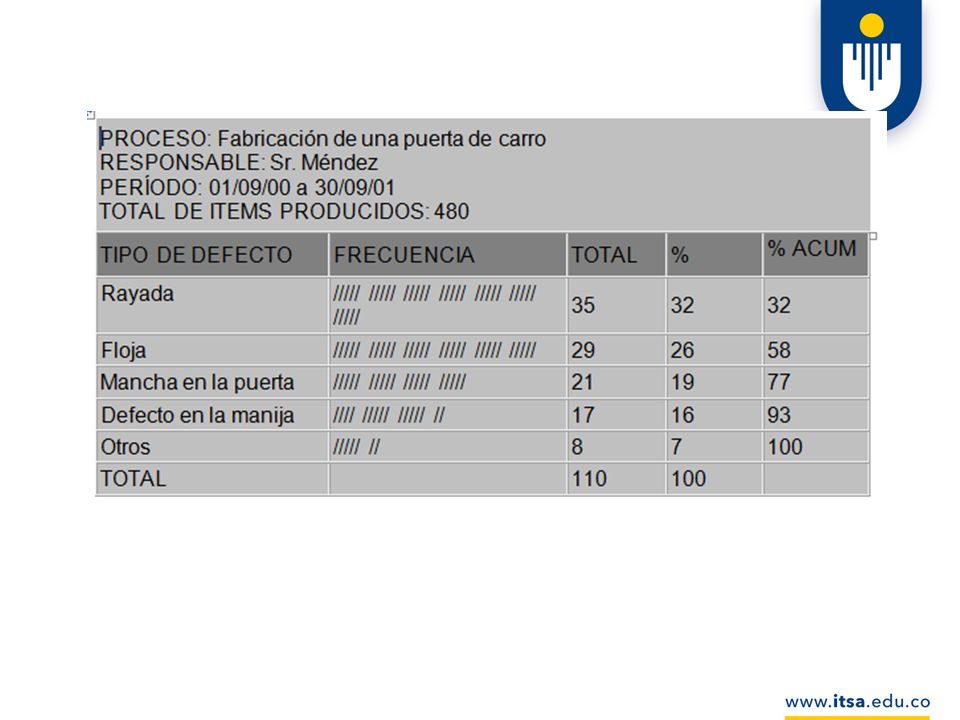

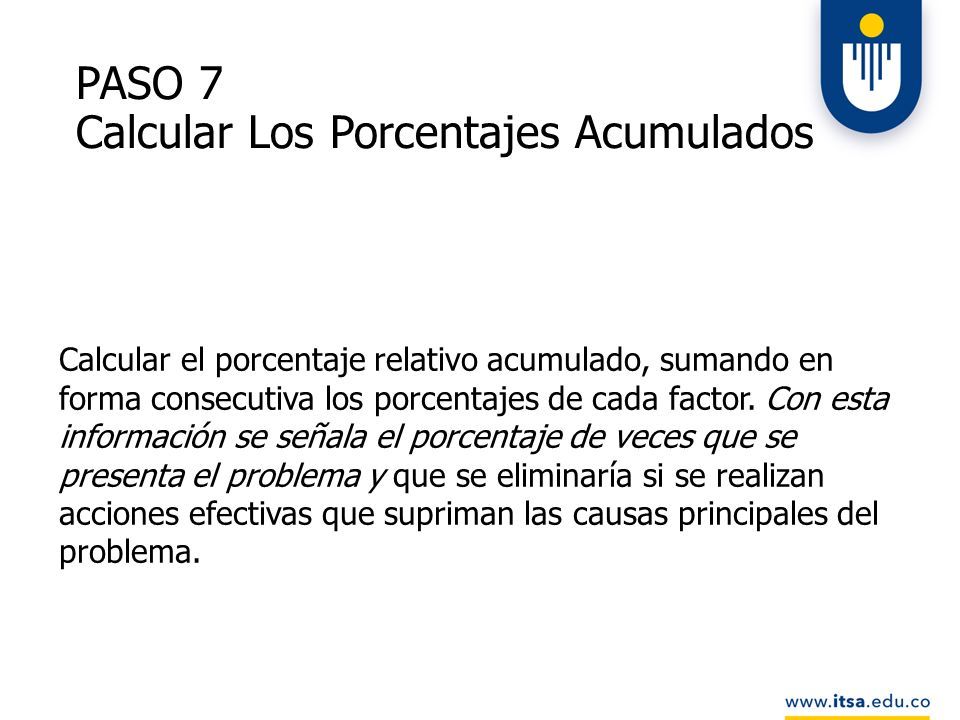

14 PASO 7 Calcular Los Porcentajes Acumulados Calcular el porcentaje relativo acumulado, sumando en forma consecutiva los porcentajes de cada factor. Con esta información se señala el porcentaje de veces que se presenta el problema y que se eliminaría si se realizan acciones efectivas que supriman las causas principales del problema.

15

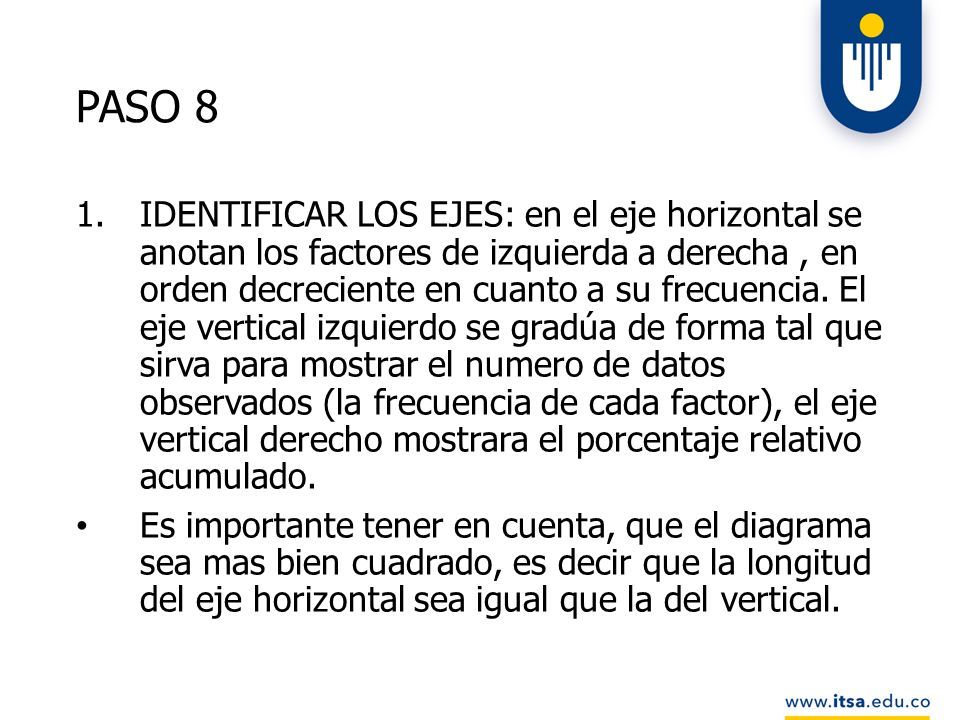

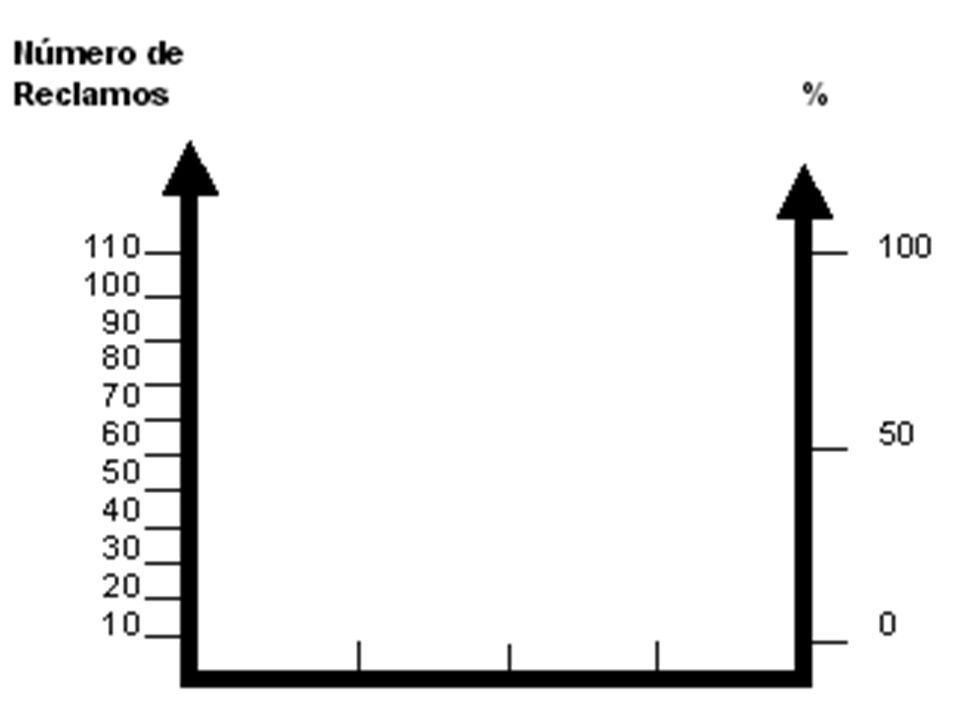

16 PASO 8 1.IDENTIFICAR LOS EJES: en el eje horizontal se anotan los factores de izquierda a derecha, en orden decreciente en cuanto a su frecuencia. El eje vertical izquierdo se gradúa de forma tal que sirva para mostrar el numero de datos observados (la frecuencia de cada factor), el eje vertical derecho mostrara el porcentaje relativo acumulado. Es importante tener en cuenta, que el diagrama sea mas bien cuadrado, es decir que la longitud del eje horizontal sea igual que la del vertical.

17

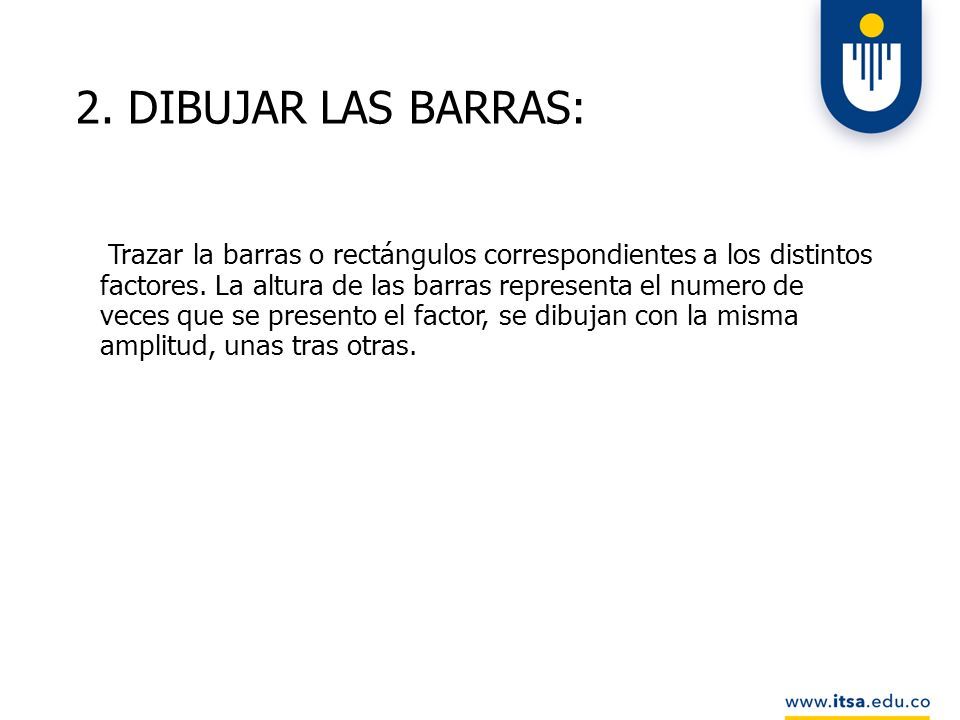

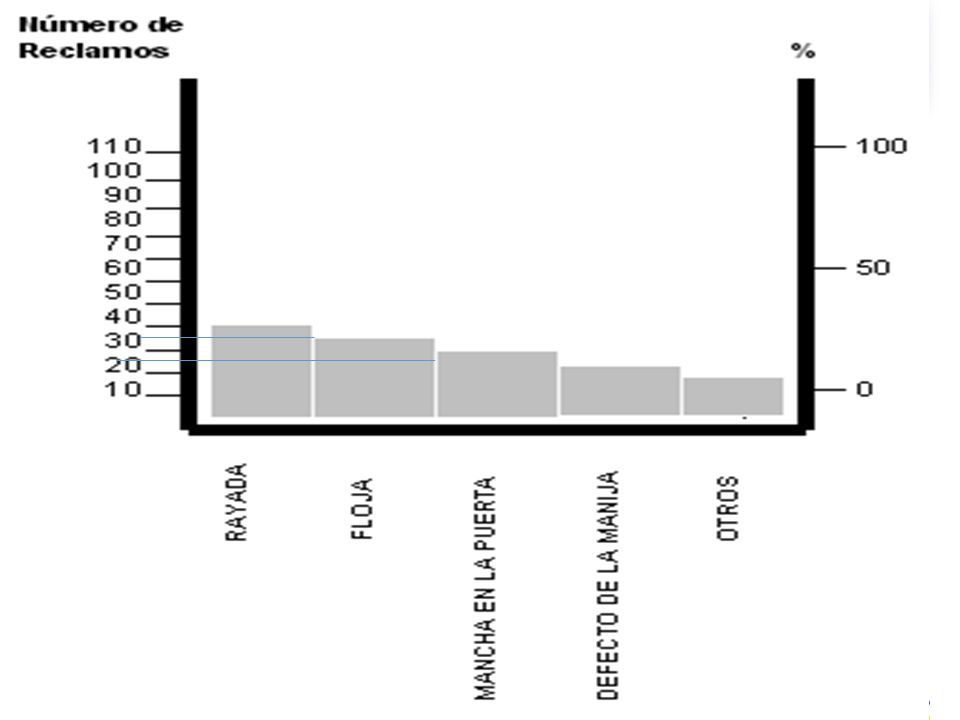

18 2. DIBUJAR LAS BARRAS: Trazar la barras o rectángulos correspondientes a los distintos factores. La altura de las barras representa el numero de veces que se presento el factor, se dibujan con la misma amplitud, unas tras otras.

19

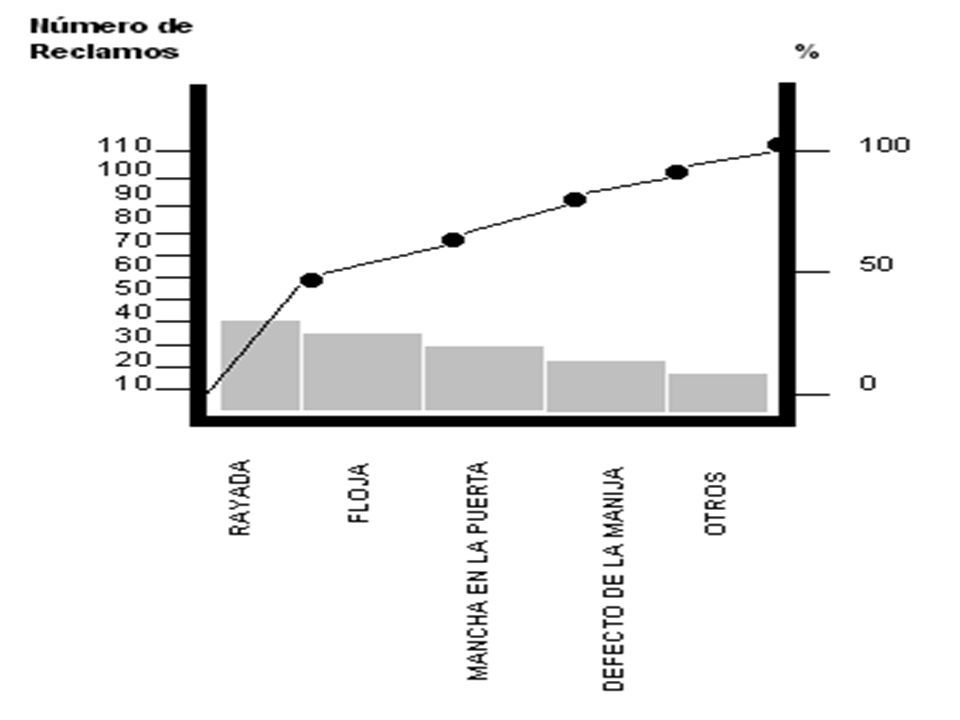

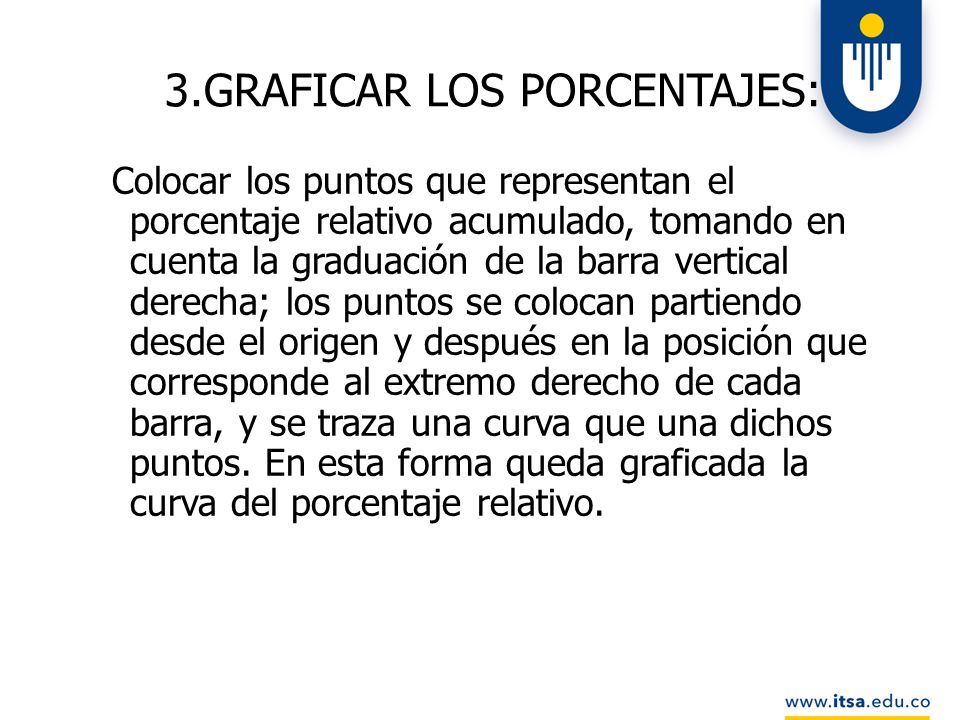

20 3.GRAFICAR LOS PORCENTAJES: Colocar los puntos que representan el porcentaje relativo acumulado, tomando en cuenta la graduación de la barra vertical derecha; los puntos se colocan partiendo desde el origen y después en la posición que corresponde al extremo derecho de cada barra, y se traza una curva que una dichos puntos. En esta forma queda graficada la curva del porcentaje relativo.

21

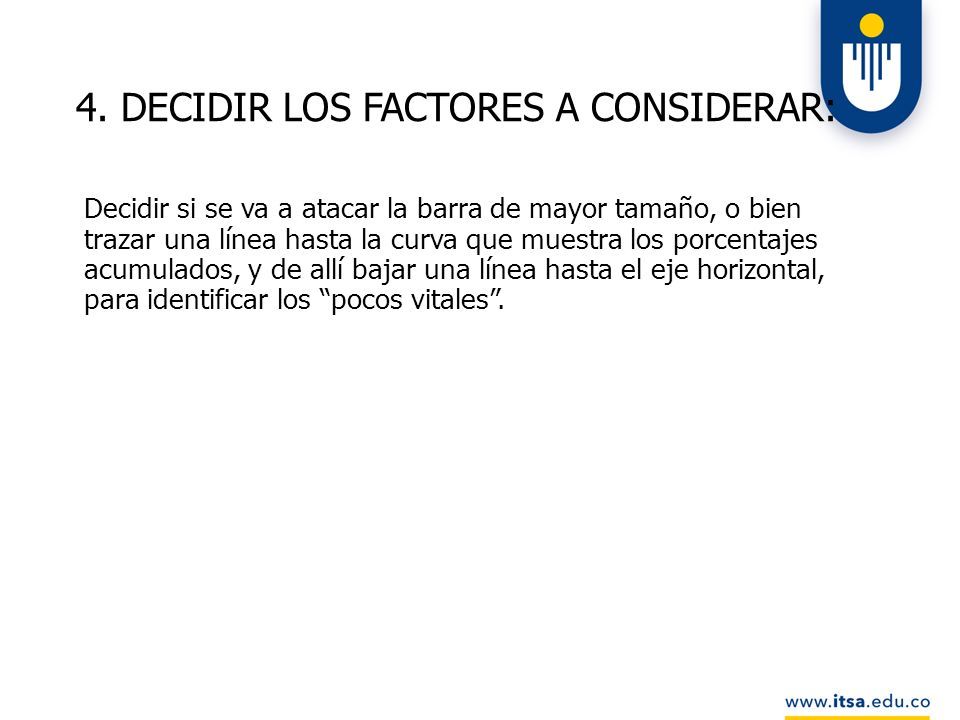

22 4. DECIDIR LOS FACTORES A CONSIDERAR: Decidir si se va a atacar la barra de mayor tamaño, o bien trazar una línea hasta la curva que muestra los porcentajes acumulados, y de allí bajar una línea hasta el eje horizontal, para identificar los “pocos vitales”.

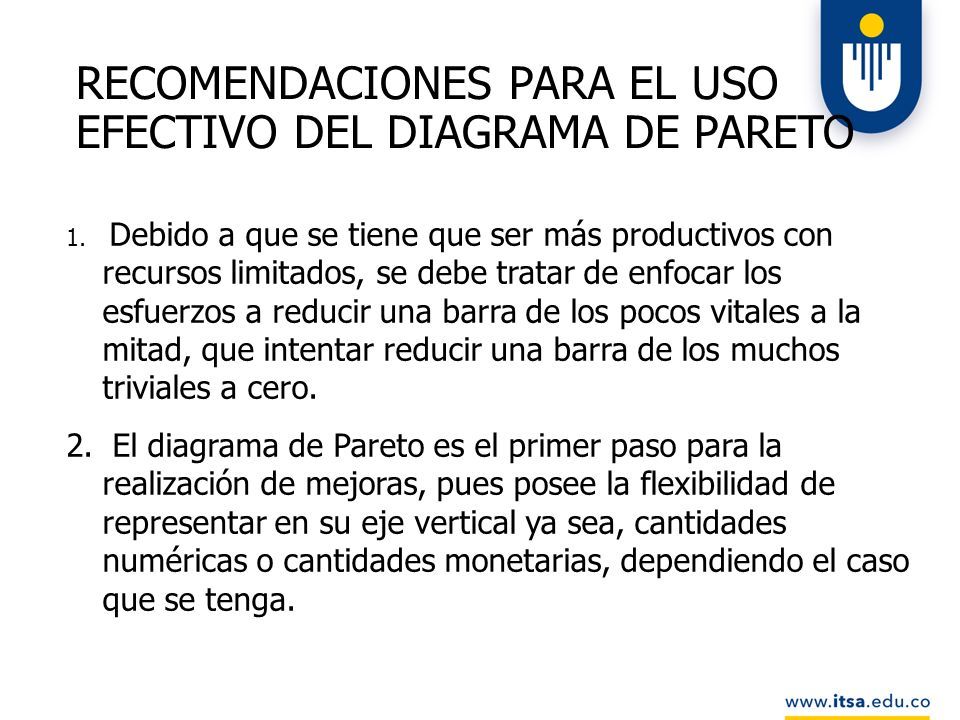

23 RECOMENDACIONES PARA EL USO EFECTIVO DEL DIAGRAMA DE PARETO 1. Debido a que se tiene que ser más productivos con recursos limitados, se debe tratar de enfocar los esfuerzos a reducir una barra de los pocos vitales a la mitad, que intentar reducir una barra de los muchos triviales a cero. 2. El diagrama de Pareto es el primer paso para la realización de mejoras, pues posee la flexibilidad de representar en su eje vertical ya sea, cantidades numéricas o cantidades monetarias, dependiendo el caso que se tenga.

24 ANÁLISIS DE PARETO En algunas ocasiones, una vez que se realiza el diagrama de Pareto para seleccionar un problema o para priorizar causas se observa que es muy general debido a una muy diversa cantidad de factores en dicho problema. Una solución a esto es realizar otro Pareto de los problemas o causas principales que muestran el diagrama inicial.

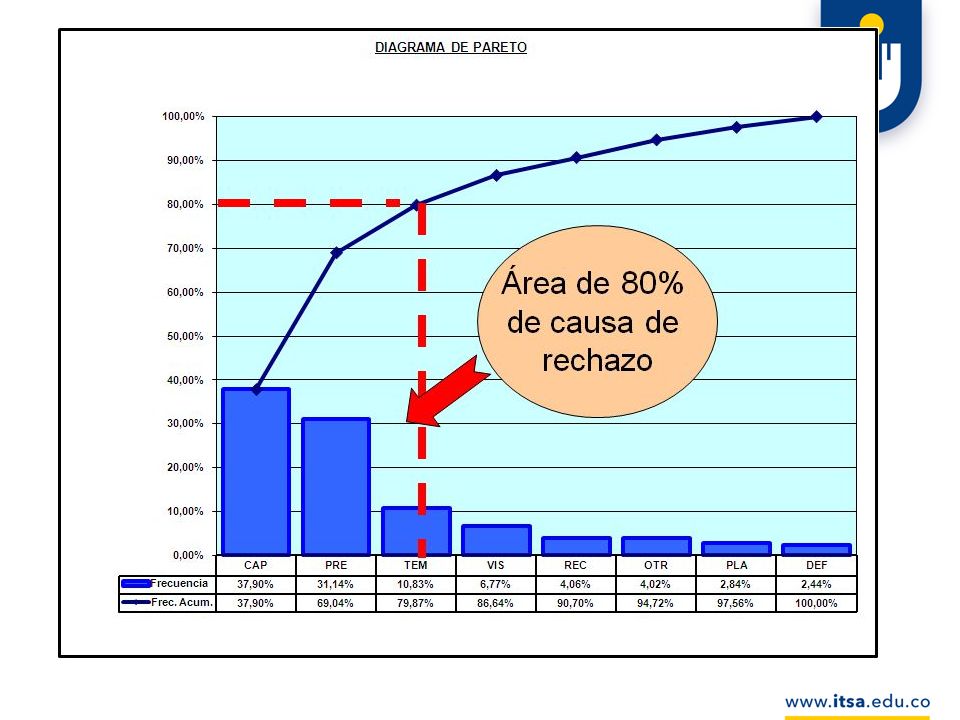

25

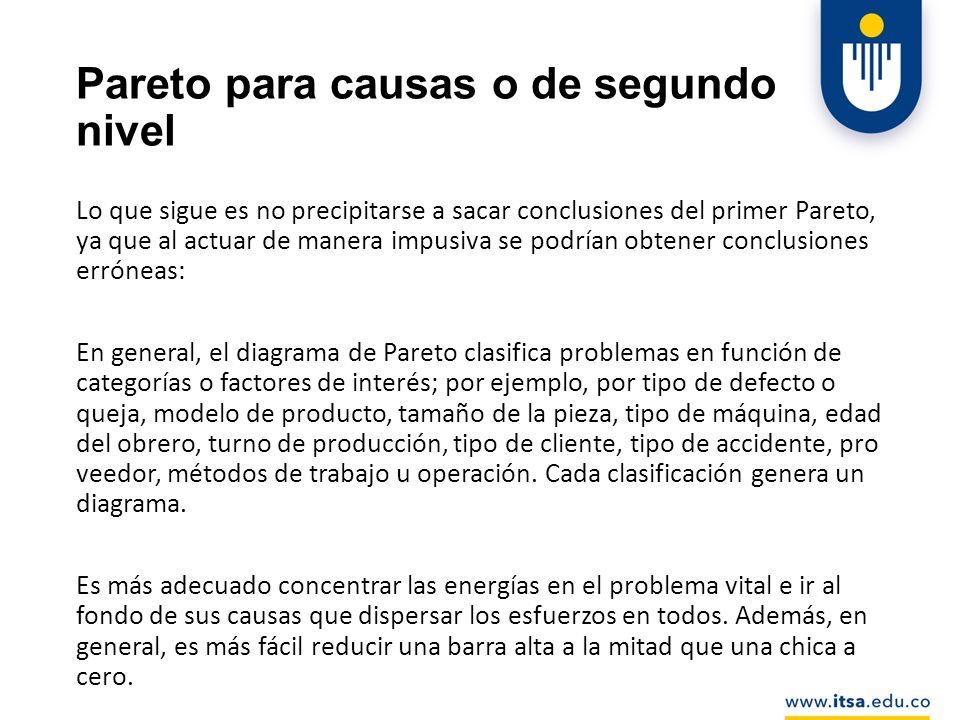

26 Pareto para causas o de segundo nivel Lo que sigue es no precipitarse a sacar conclusiones del primer Pareto, ya que al actuar de manera impusiva se podrían obtener conclusiones erróneas: En general, el diagrama de Pareto clasifica problemas en función de categorías o factores de interés; por ejemplo, por tipo de defecto o queja, modelo de producto, tamaño de la pieza, tipo de máquina, edad del obrero, turno de producción, tipo de cliente, tipo de accidente, pro veedor, métodos de trabajo u operación. Cada clasificación genera un diagrama. Es más adecuado concentrar las energías en el problema vital e ir al fondo de sus causas que dispersar los esfuerzos en todos. Además, en general, es más fácil reducir una barra alta a la mitad que una chica a cero.

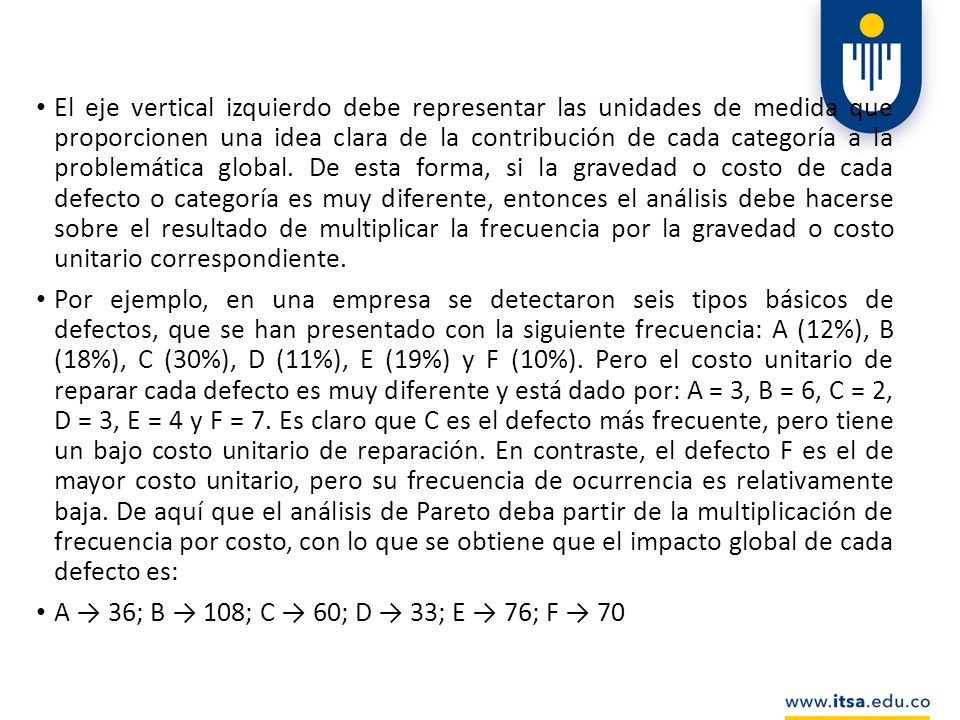

27 El eje vertical izquierdo debe representar las unidades de medida que proporcionen una idea clara de la contribución de cada categoría a la problemática global. De esta forma, si la gravedad o costo de cada defecto o categoría es muy diferente, entonces el análisis debe hacerse sobre el resultado de multiplicar la frecuencia por la gravedad o costo unitario correspondiente. Por ejemplo, en una empresa se detectaron seis tipos básicos de defectos, que se han presentado con la siguiente frecuencia: A (12%), B (18%), C (30%), D (11%), E (19%) y F (10%). Pero el costo unitario de reparar cada defecto es muy diferente y está dado por: A = 3, B = 6, C = 2, D = 3, E = 4 y F = 7. Es claro que C es el defecto más frecuente, pero tiene un bajo costo unitario de reparación. En contraste, el defecto F es el de mayor costo unitario, pero su frecuencia de ocurrencia es relativamente baja. De aquí que el análisis de Pareto deba partir de la multiplicación de frecuencia por costo, con lo que se obtiene que el impacto global de cada defecto es: A → 36; B → 108; C → 60; D → 33; E → 76; F → 70

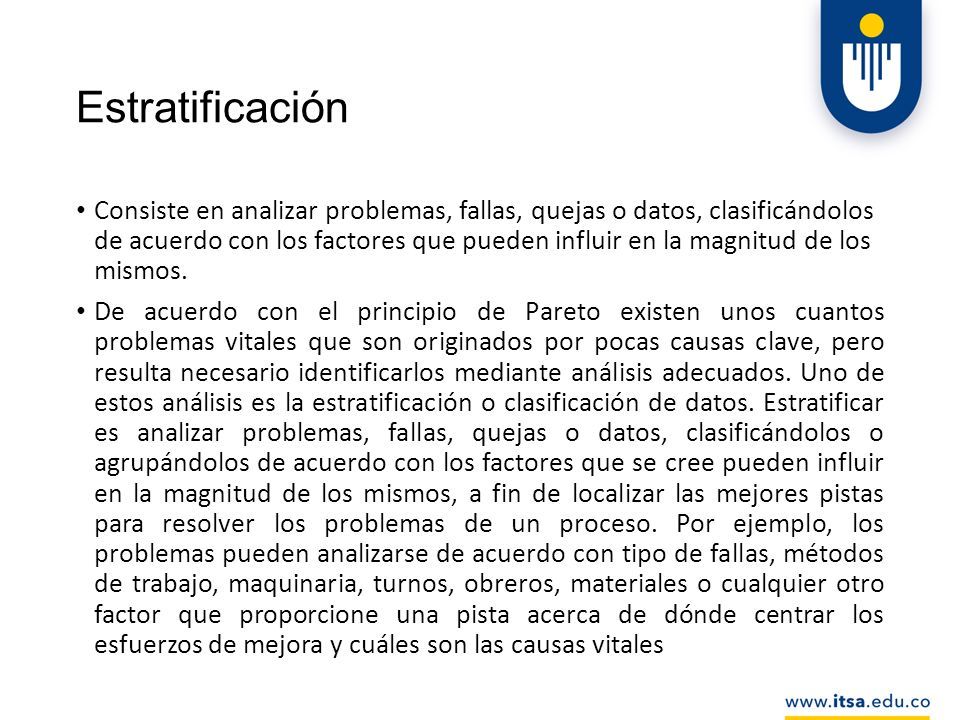

28 Estratificación Consiste en analizar problemas, fallas, quejas o datos, clasificándolos de acuerdo con los factores que pueden influir en la magnitud de los mismos. De acuerdo con el principio de Pareto existen unos cuantos problemas vitales que son originados por pocas causas clave, pero resulta necesario identificarlos mediante análisis adecuados. Uno de estos análisis es la estratificación o clasificación de datos. Estratificar es analizar problemas, fallas, quejas o datos, clasificándolos o agrupándolos de acuerdo con los factores que se cree pueden influir en la magnitud de los mismos, a fin de localizar las mejores pistas para resolver los problemas de un proceso. Por ejemplo, los problemas pueden analizarse de acuerdo con tipo de fallas, métodos de trabajo, maquinaria, turnos, obreros, materiales o cualquier otro factor que proporcione una pista acerca de dónde centrar los esfuerzos de mejora y cuáles son las causas vitales

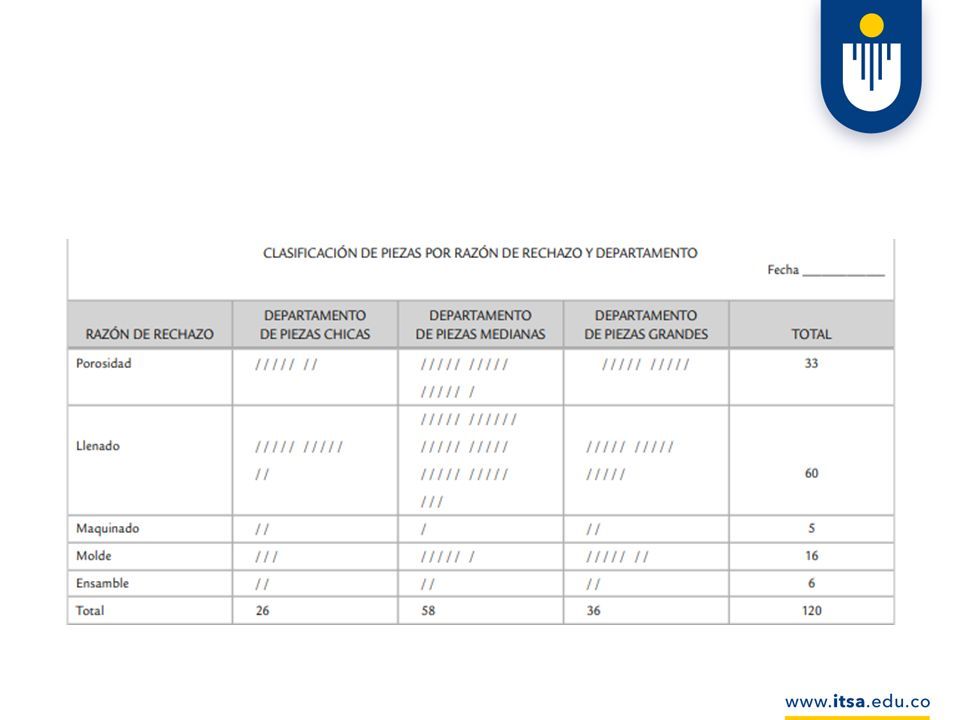

29

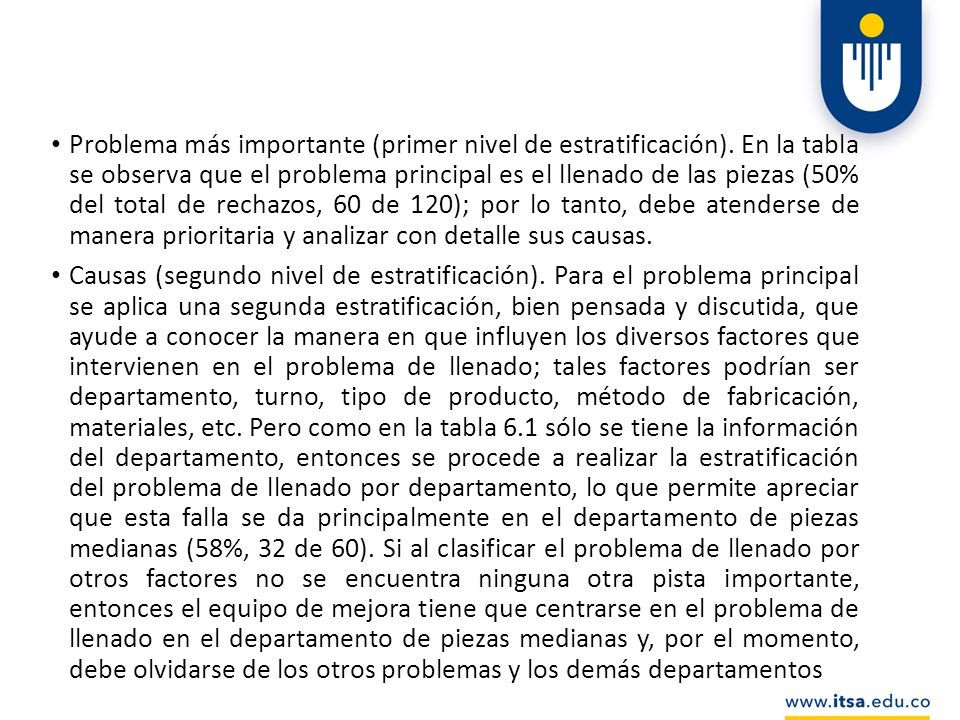

30 Problema más importante (primer nivel de estratificación). En la tabla se observa que el problema principal es el llenado de las piezas (50% del total de rechazos, 60 de 120); por lo tanto, debe atenderse de manera prioritaria y analizar con detalle sus causas. Causas (segundo nivel de estratificación). Para el problema principal se aplica una segunda estratificación, bien pensada y discutida, que ayude a conocer la manera en que influyen los diversos factores que intervienen en el problema de llenado; tales factores podrían ser departamento, turno, tipo de producto, método de fabricación, materiales, etc. Pero como en la tabla 6.1 sólo se tiene la información del departamento, entonces se procede a realizar la estratificación del problema de llenado por departamento, lo que permite apreciar que esta falla se da principalmente en el departamento de piezas medianas (58%, 32 de 60). Si al clasificar el problema de llenado por otros factores no se encuentra ninguna otra pista importante, entonces el equipo de mejora tiene que centrarse en el problema de llenado en el departamento de piezas medianas y, por el momento, debe olvidarse de los otros problemas y los demás departamentos

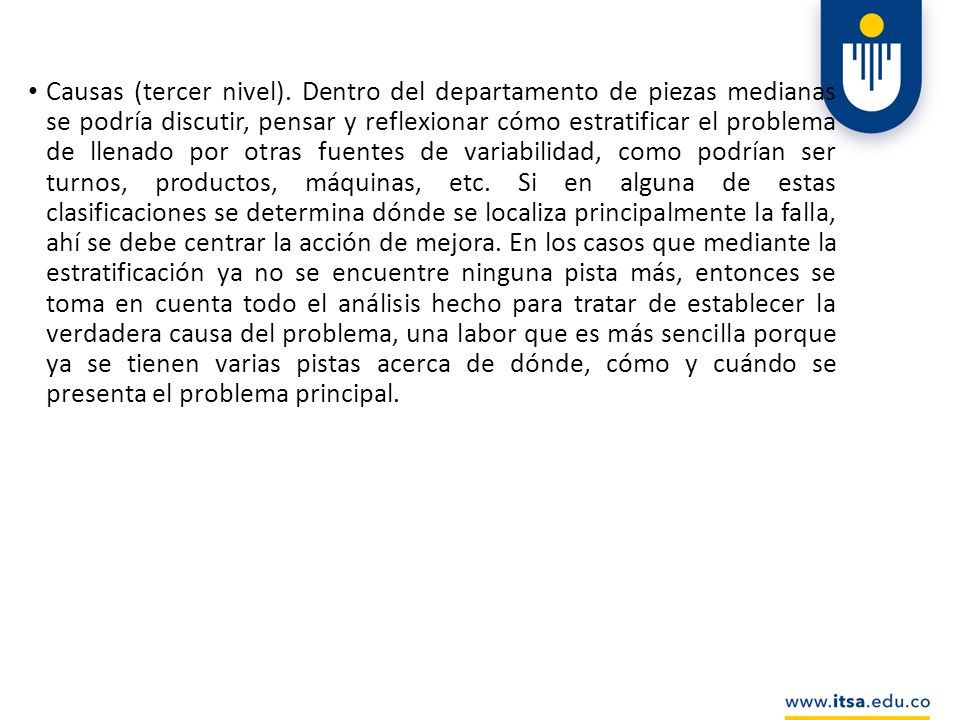

31 Causas (tercer nivel). Dentro del departamento de piezas medianas se podría discutir, pensar y reflexionar cómo estratificar el problema de llenado por otras fuentes de variabilidad, como podrían ser turnos, productos, máquinas, etc. Si en alguna de estas clasificaciones se determina dónde se localiza principalmente la falla, ahí se debe centrar la acción de mejora. En los casos que mediante la estratificación ya no se encuentre ninguna pista más, entonces se toma en cuenta todo el análisis hecho para tratar de establecer la verdadera causa del problema, una labor que es más sencilla porque ya se tienen varias pistas acerca de dónde, cómo y cuándo se presenta el problema principal.
