EFICIENCIAENERGÉTICA Módulo IV: SISTEMAS DE GESTIÓN DE LA ENERGÍA 1.

Presentación del tema: "EFICIENCIAENERGÉTICA Módulo IV: SISTEMAS DE GESTIÓN DE LA ENERGÍA 1."— Transcripción de la presentación:

1 EFICIENCIAENERGÉTICA Módulo IV: SISTEMAS DE GESTIÓN DE LA ENERGÍA 1

2 SISTEMAS DE GESTIÓN DE LA ENERGÍA INTRODUCCIÓN INTRODUCCION La ISO 50001 de Sistema de Gestión Energética fue publicada por primera vez en junio de 2011, y en el mismo año fue adoptada en Argentina por el IRAM bajo Norma IRAM ISO 50001:2011. Puede ser aplicada a cualquier tipo de organizaciones públicas o privadas, independientemente de su tamaño e incluso de la actividad que realizan. A través de la norma ISO 50001 quedan definidos los requisitos necesarios para conseguir la implantación, mantenimiento y mejora del sistema de energía de las organizaciones. El fin deseado es que las entidades consigan una mejora continua del funcionamiento energético, teniendo en cuenta la eficiencia energética, seguridad energética, consumo y uso de esta energía. La implantación de esta norma tendrá como resultado la disminución del consumo de energía con la consiguiente reducción de costos y emisiones de gases que contribuyen al efecto invernadero. El propósito de la Norma es el de facilitar a las organizaciones el establecimiento de los sistemas y procesos necesarios para mejorar su desempeño energético que incluye: la eficiencia energética, el uso y el consumo de la energía. IRAM ISO 50001 22

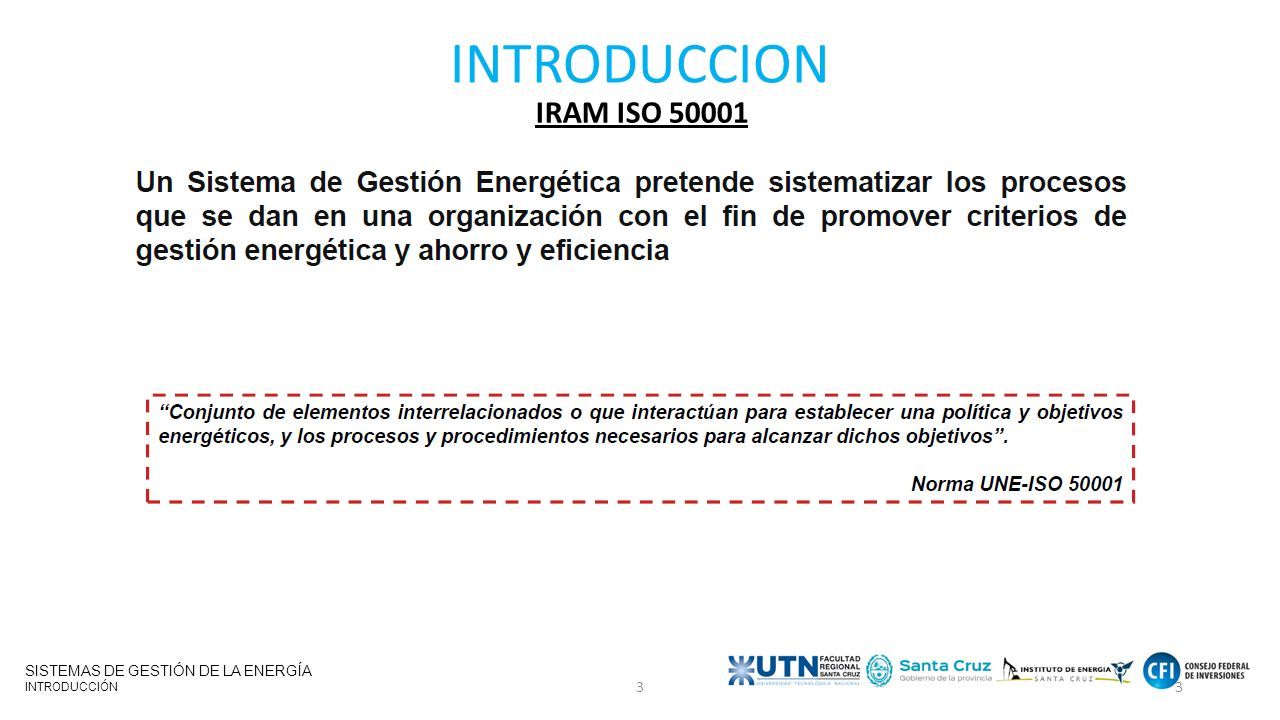

3 SISTEMAS DE GESTIÓN DE LA ENERGÍA INTRODUCCIÓN INTRODUCCION IRAM ISO 50001 33

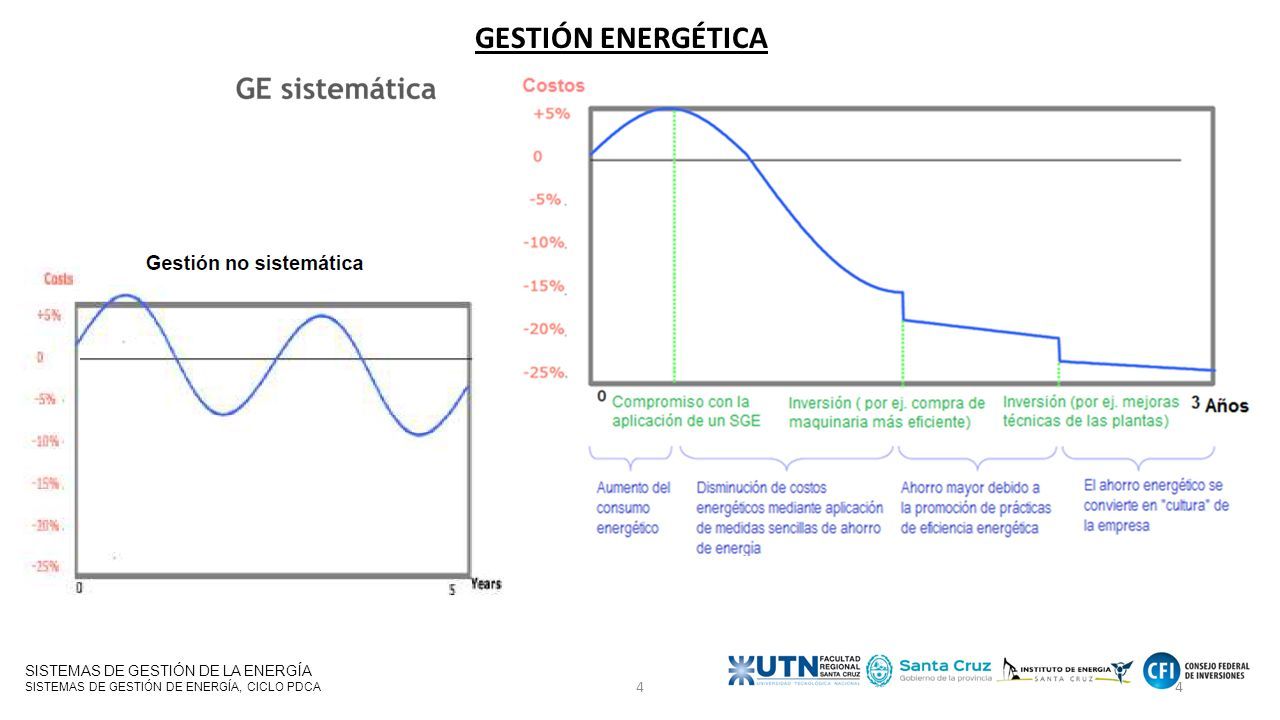

4 GESTIÓN ENERGÉTICA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 44

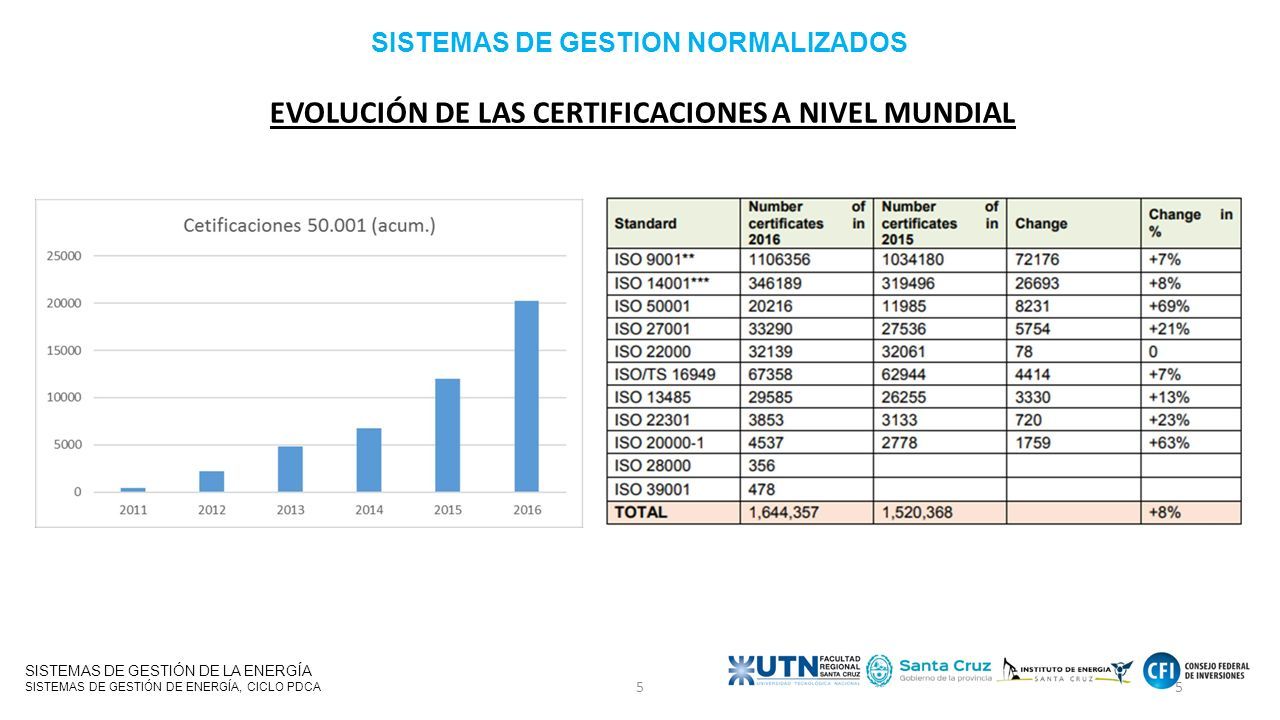

5 SISTEMAS DE GESTION NORMALIZADOS EVOLUCIÓN DE LAS CERTIFICACIONES A NIVEL MUNDIAL SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 55

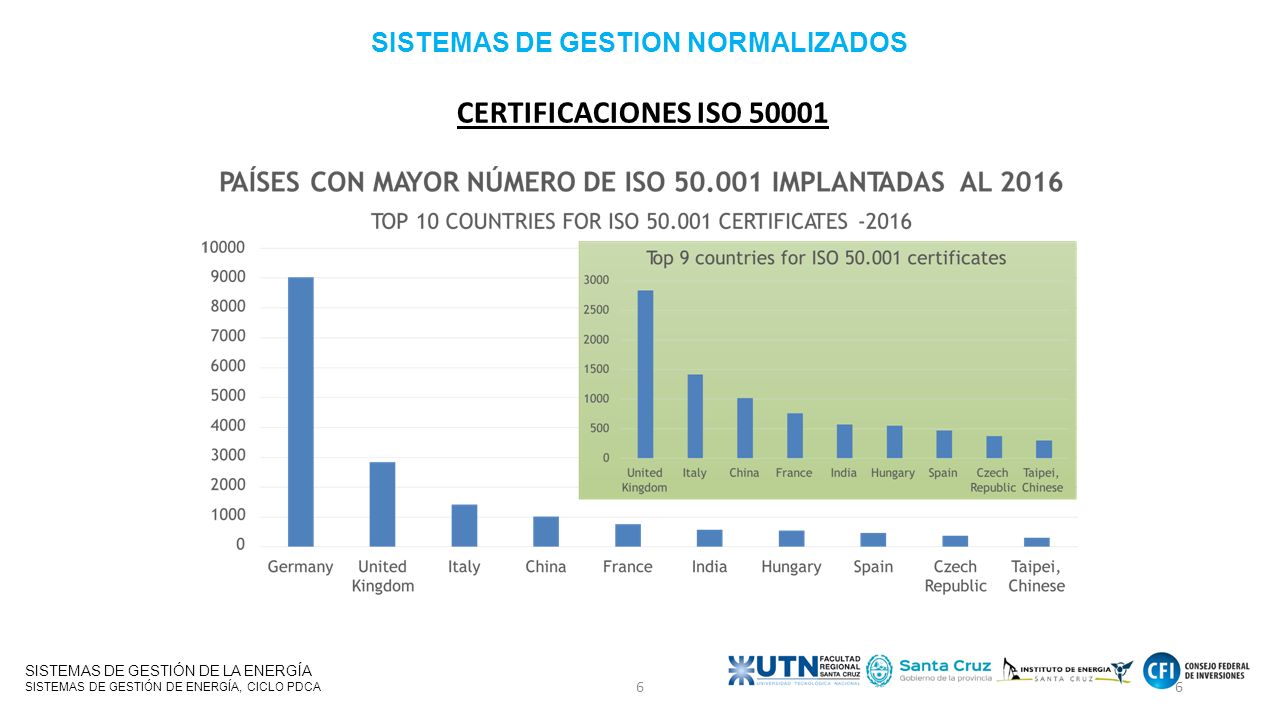

6 CERTIFICACIONES ISO 50001 SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 66 SISTEMAS DE GESTION NORMALIZADOS

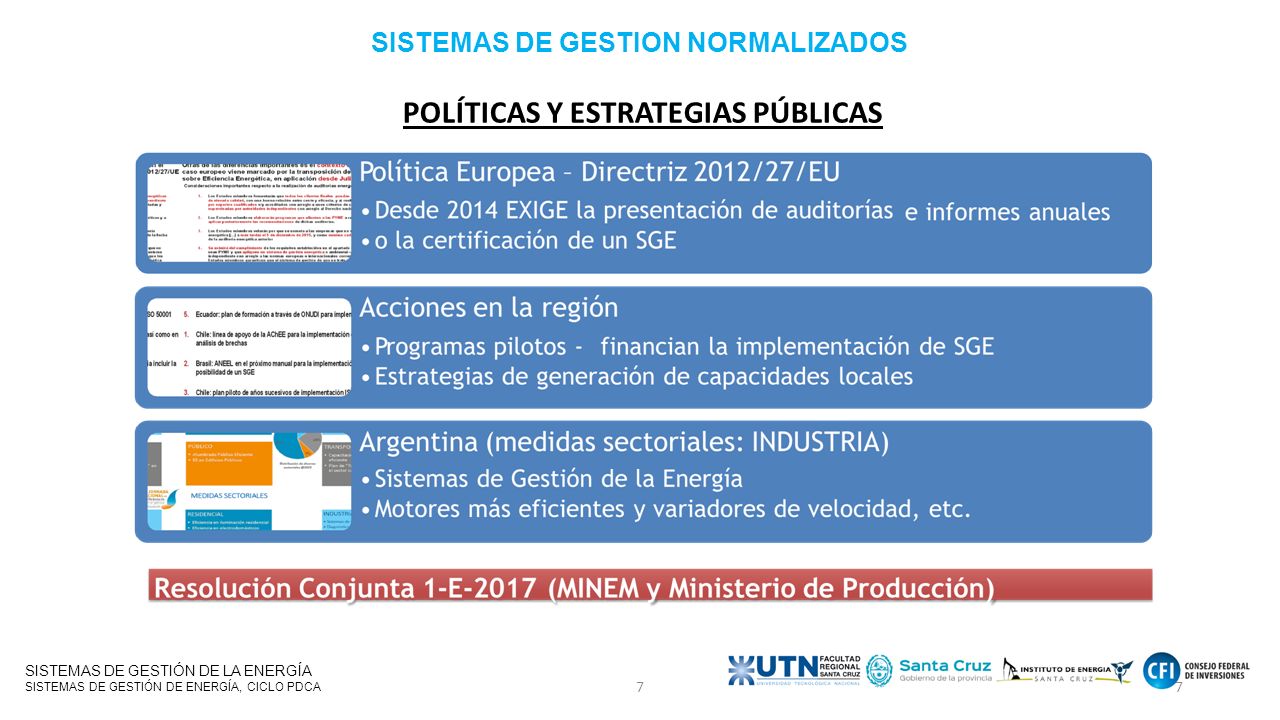

7 POLÍTICAS Y ESTRATEGIAS PÚBLICAS SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 77 SISTEMAS DE GESTION NORMALIZADOS

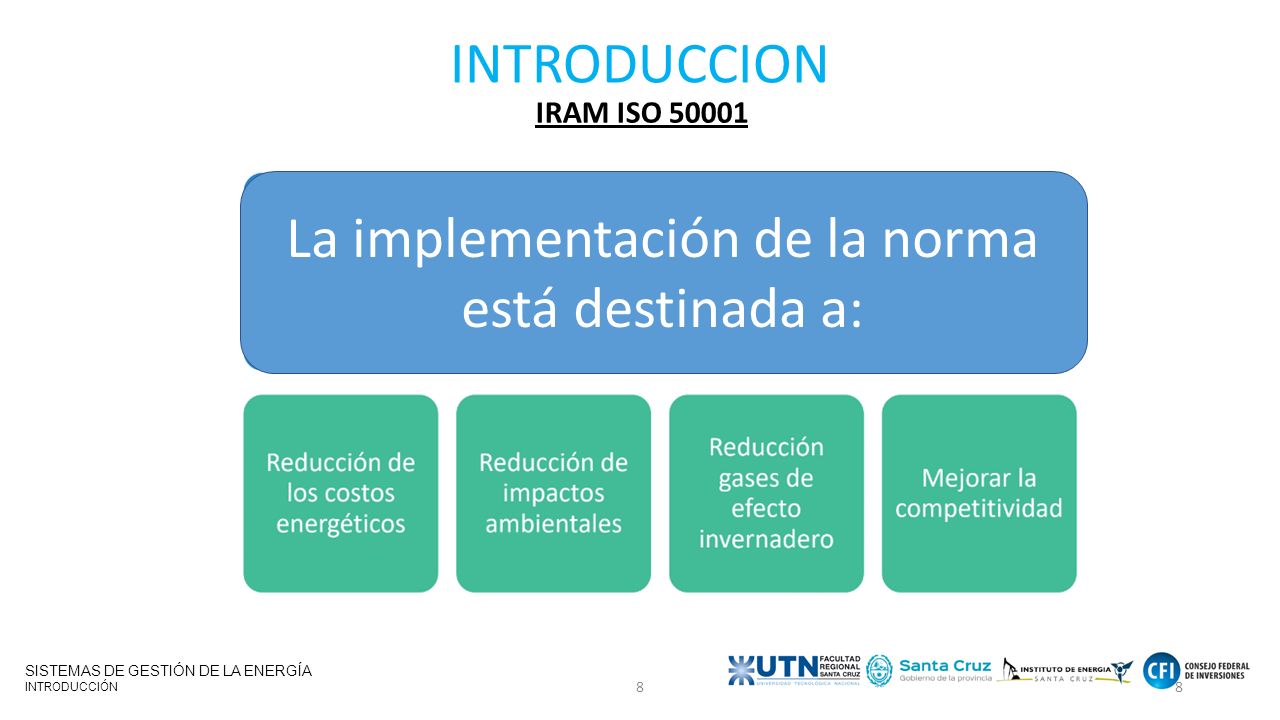

8 INTRODUCCION IRAM ISO 50001 Mejorar la competitivid ad SISTEMAS DE GESTIÓN DE LA ENERGÍA INTRODUCCIÓN La implementación de la norma está destinada a: 88

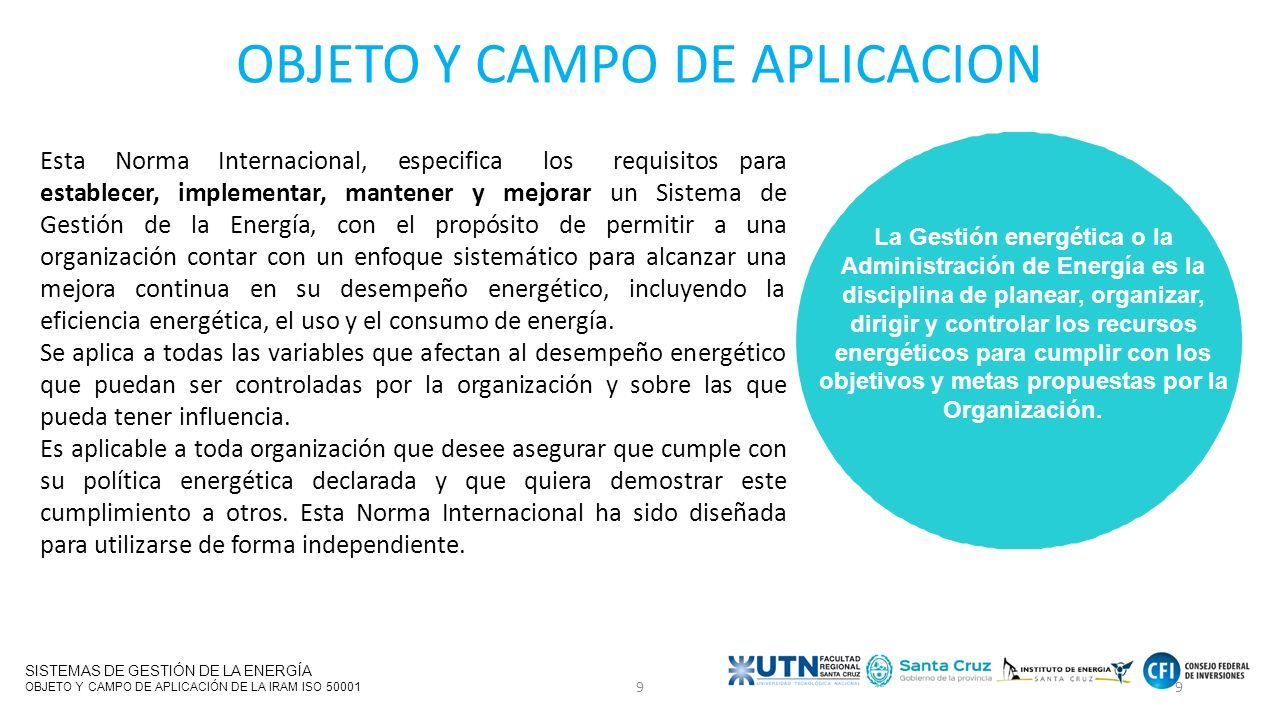

9 OBJETO Y CAMPO DE APLICACION La Gestión energética o la Administración de Energía es la disciplina de planear, organizar, dirigir y controlar los recursos energéticos para cumplir con los objetivos y metas propuestas por la Organización. Esta Norma Internacional, especifica los requisitos para establecer, implementar, mantener y mejorar un Sistema de Gestión de la Energía, con el propósito de permitir a una organización contar con un enfoque sistemático para alcanzar una mejora continua en su desempeño energético, incluyendo la eficiencia energética, el uso y el consumo de energía. Se aplica a todas las variables que afectan al desempeño energético que puedan ser controladas por la organización y sobre las que pueda tener influencia. Es aplicable a toda organización que desee asegurar que cumple con su política energética declarada y que quiera demostrar este cumplimiento a otros. Esta Norma Internacional ha sido diseñada para utilizarse de forma independiente. SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 99

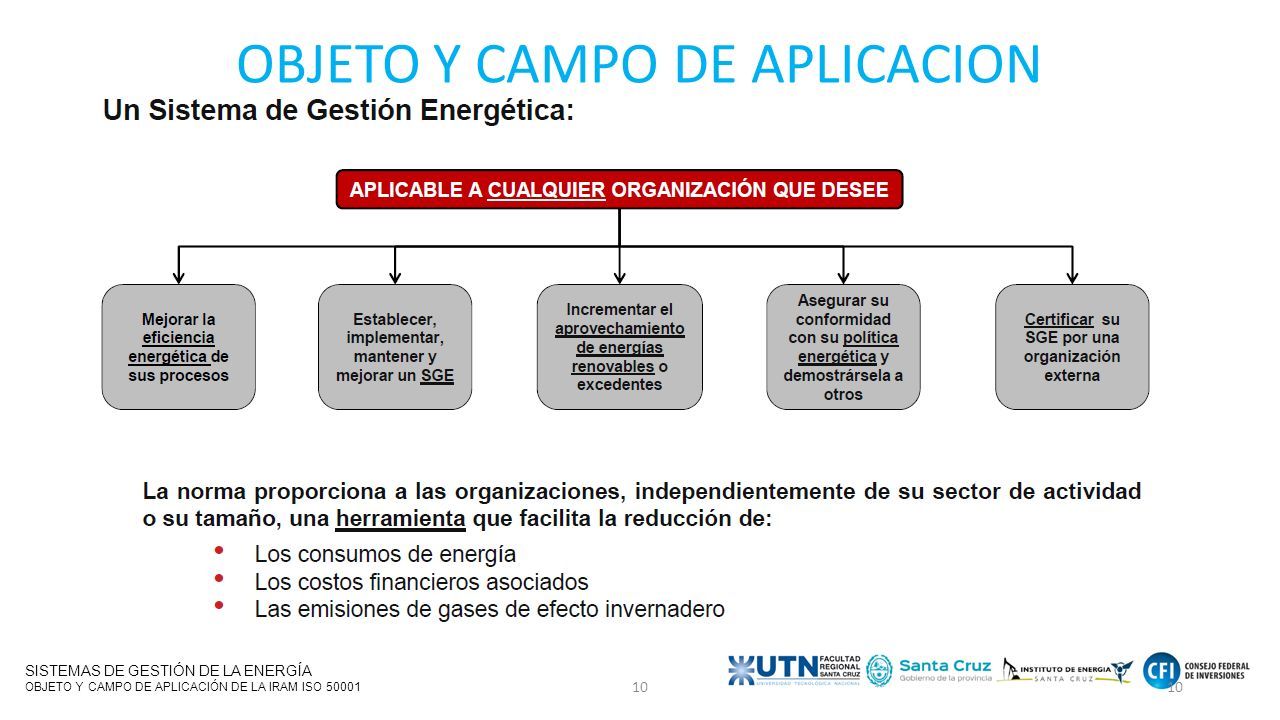

10 OBJETO Y CAMPO DE APLICACION La Gestión energética o la Administración de Energía es la disciplina de planear, organizar, dirigir y controlar los recursos energéticos para cumplir con los objetivos y metas propuestas por la Organización. SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 10

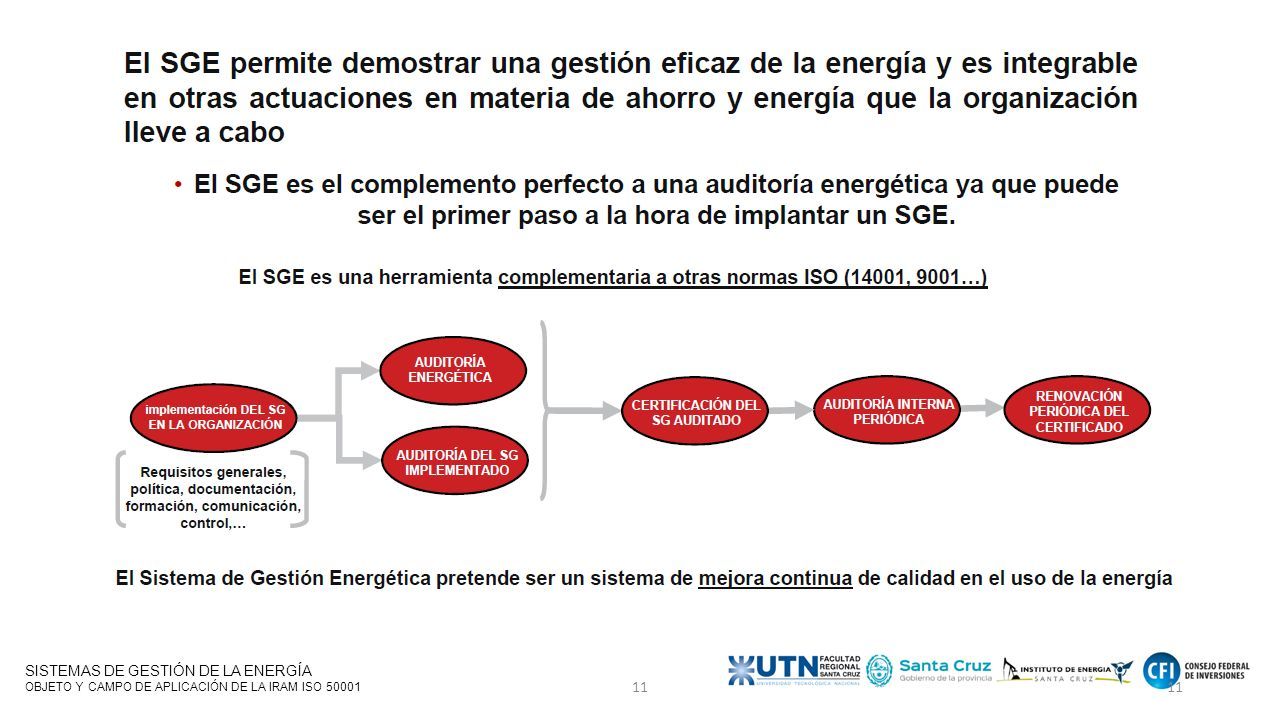

11 La Gestión energética o la Administración de Energía es la disciplina de planear, organizar, dirigir y controlar los recursos energéticos para cumplir con los objetivos y metas propuestas por la Organización. SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 11

12 ISO 50001 Y LA RELACION CON OTRAS NORMAS ISO DE LA FAMILIA 50000 SISTEMAS DE GESTIÓN DE LA ENERGÍA ISO 50001 Y LA RELACIÓN CON OTRAS NORMAS ISO DE LA FAMILIA 50000 12

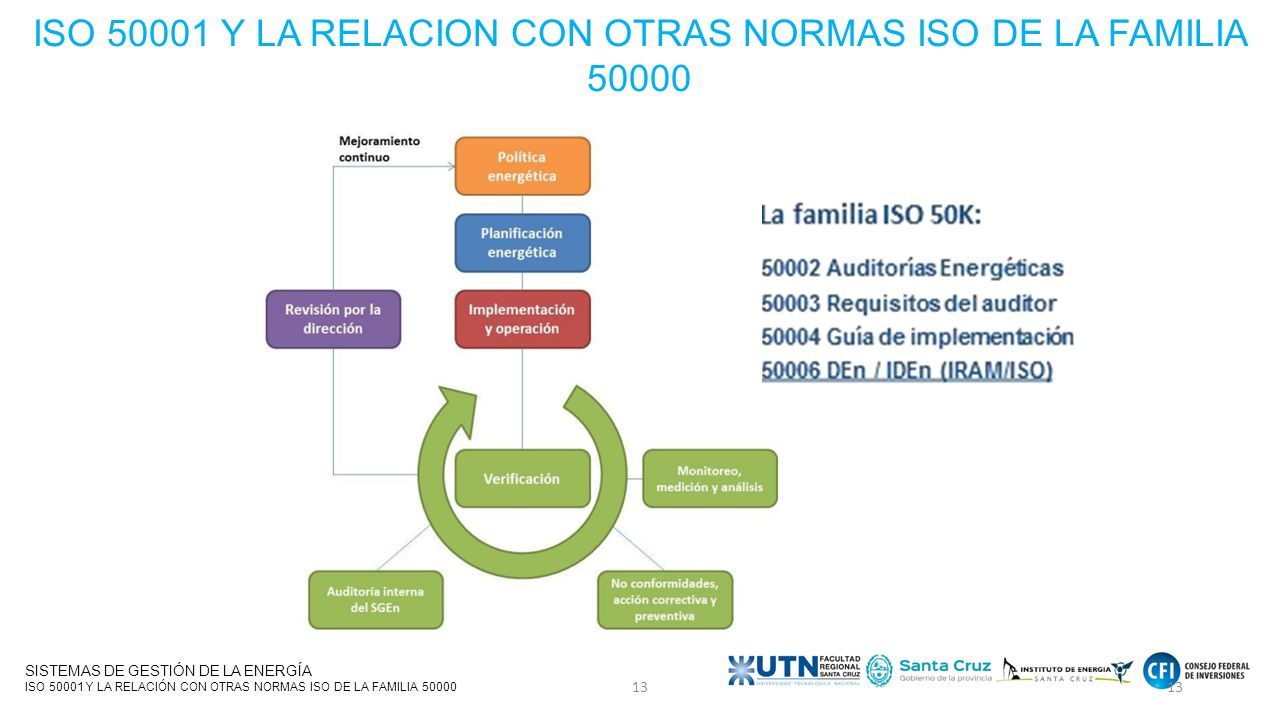

13 ISO 50001 Y LA RELACION CON OTRAS NORMAS ISO DE LA FAMILIA 50000 SISTEMAS DE GESTIÓN DE LA ENERGÍA ISO 50001 Y LA RELACIÓN CON OTRAS NORMAS ISO DE LA FAMILIA 50000 13

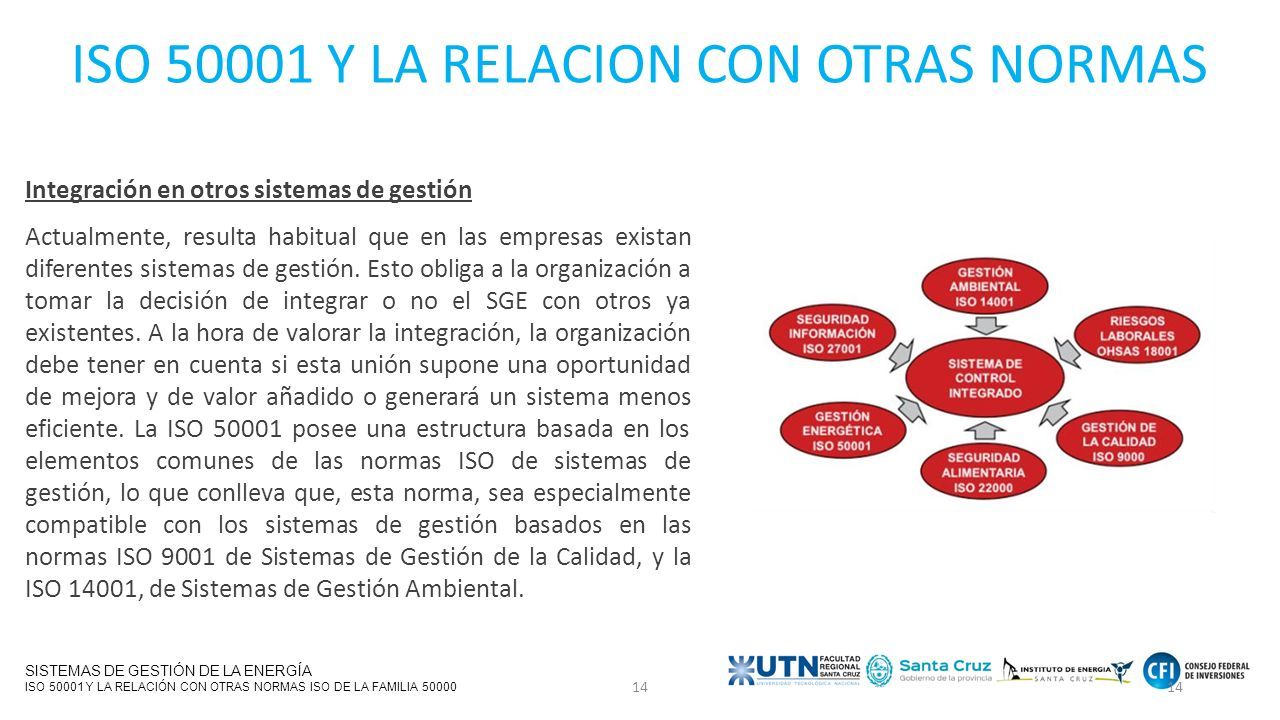

14 ISO 50001 Y LA RELACION CON OTRAS NORMAS Integración en otros sistemas de gestión Actualmente, resulta habitual que en las empresas existan diferentes sistemas de gestión. Esto obliga a la organización a tomar la decisión de integrar o no el SGE con otros ya existentes. A la hora de valorar la integración, la organización debe tener en cuenta si esta unión supone una oportunidad de mejora y de valor añadido o generará un sistema menos eficiente. La ISO 50001 posee una estructura basada en los elementos comunes de las normas ISO de sistemas de gestión, lo que conlleva que, esta norma, sea especialmente compatible con los sistemas de gestión basados en las normas ISO 9001 de Sistemas de Gestión de la Calidad, y la ISO 14001, de Sistemas de Gestión Ambiental. SISTEMAS DE GESTIÓN DE LA ENERGÍA ISO 50001 Y LA RELACIÓN CON OTRAS NORMAS ISO DE LA FAMILIA 50000 14

15 ISO 50001 Y LA RELACION CON OTRAS NORMAS SISTEMAS DE GESTIÓN DE LA ENERGÍA ISO 50001 Y LA RELACIÓN CON OTRAS NORMAS ISO DE LA FAMILIA 50000 15

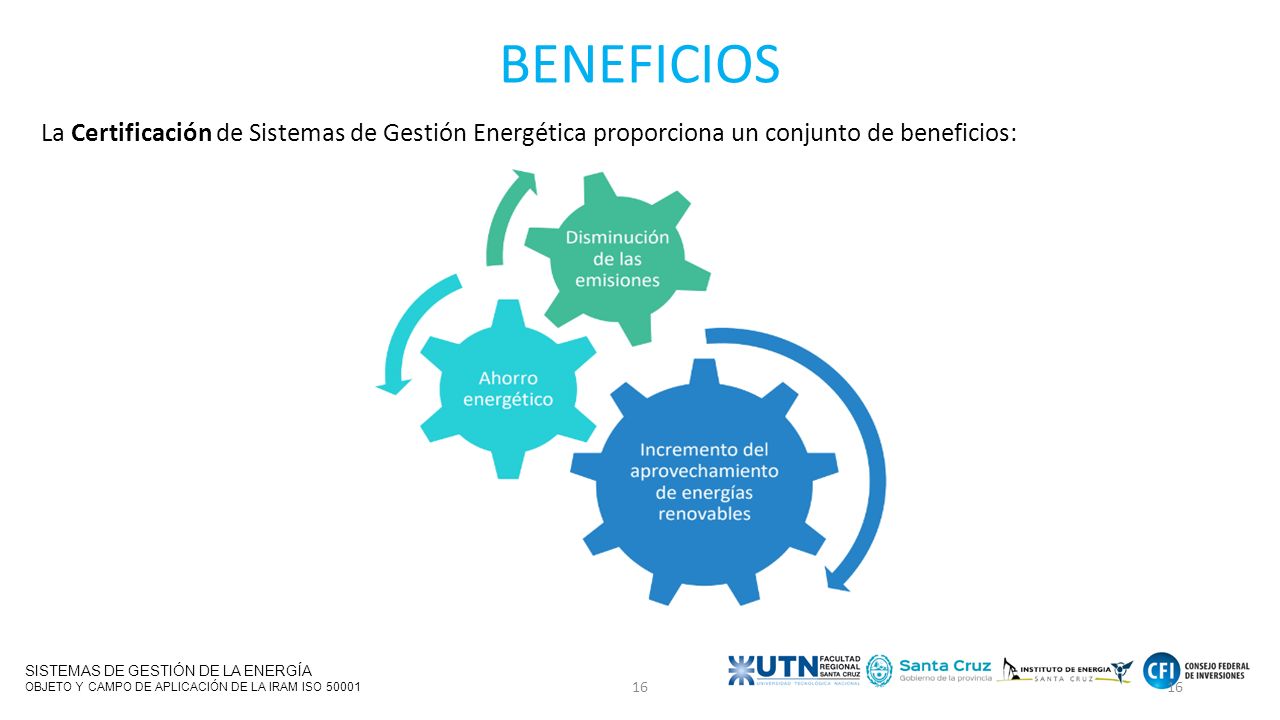

16 BENEFICIOS La Certificación de Sistemas de Gestión Energética proporciona un conjunto de beneficios: SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 16

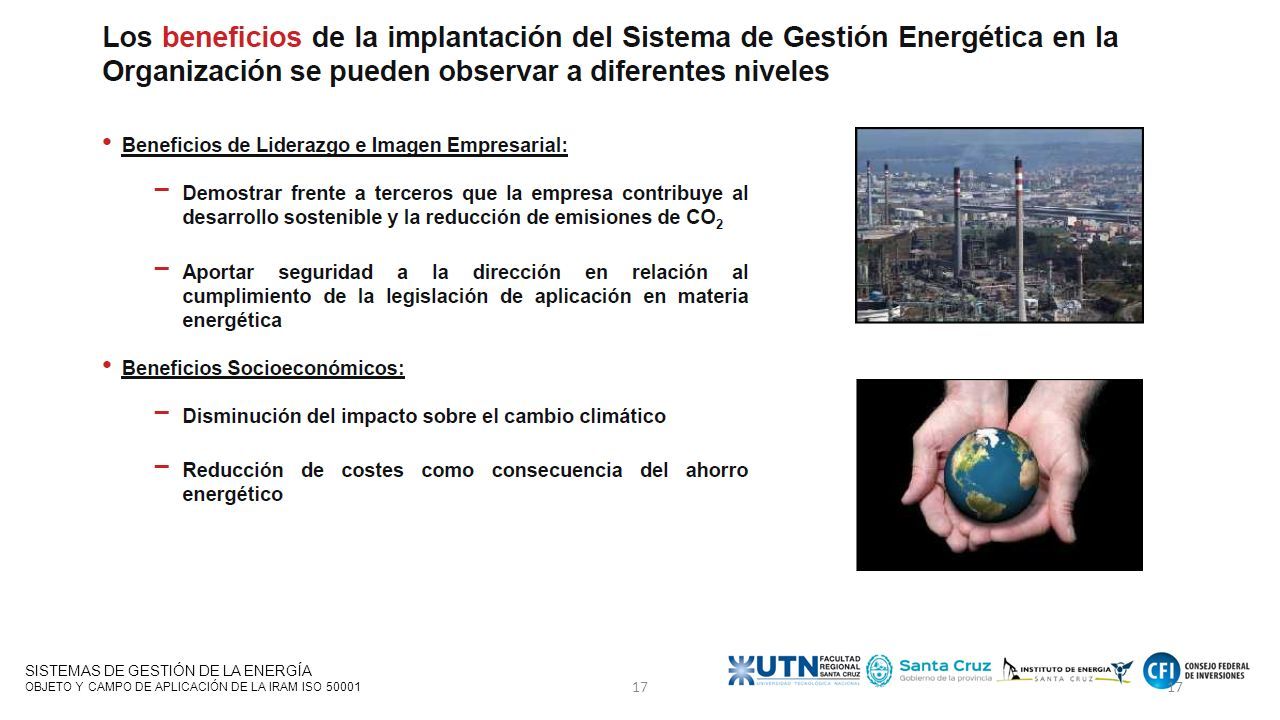

17 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 17

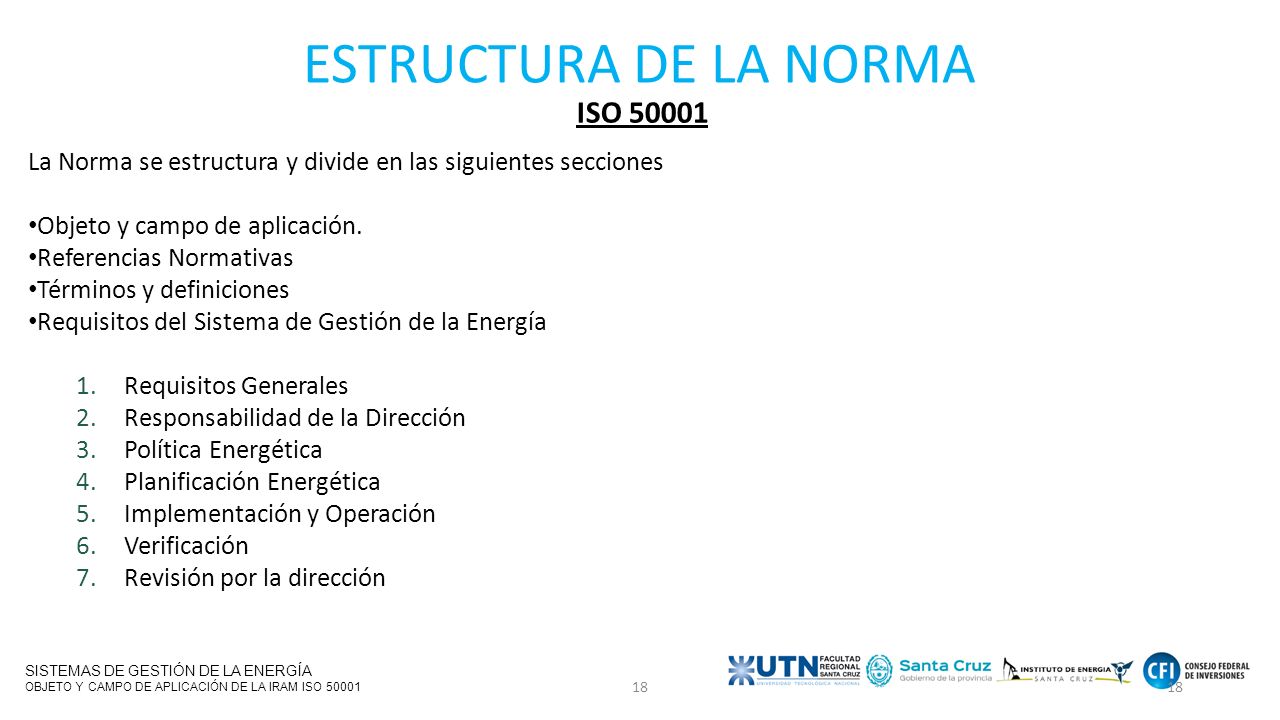

18 ESTRUCTURA DE LA NORMA ISO 50001 La Norma se estructura y divide en las siguientes secciones Objeto y campo de aplicación. Referencias Normativas Términos y definiciones Requisitos del Sistema de Gestión de la Energía 1.Requisitos Generales 2.Responsabilidad de la Dirección 3.Política Energética 4.Planificación Energética 5.Implementación y Operación 6.Verificación 7.Revisión por la dirección SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 18

19 PARTICULARIDADES, BENEFICIO Y OBJETIVO GENERAL DE LA NORMA SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 19

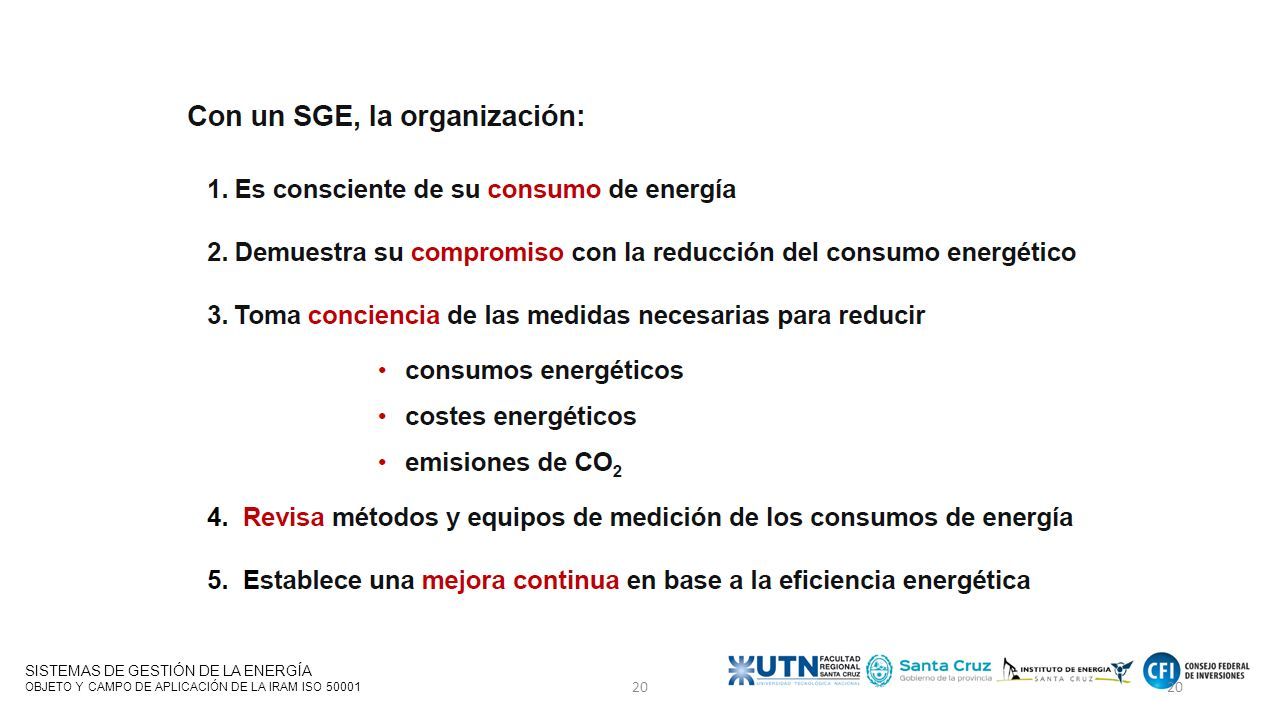

20 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 20

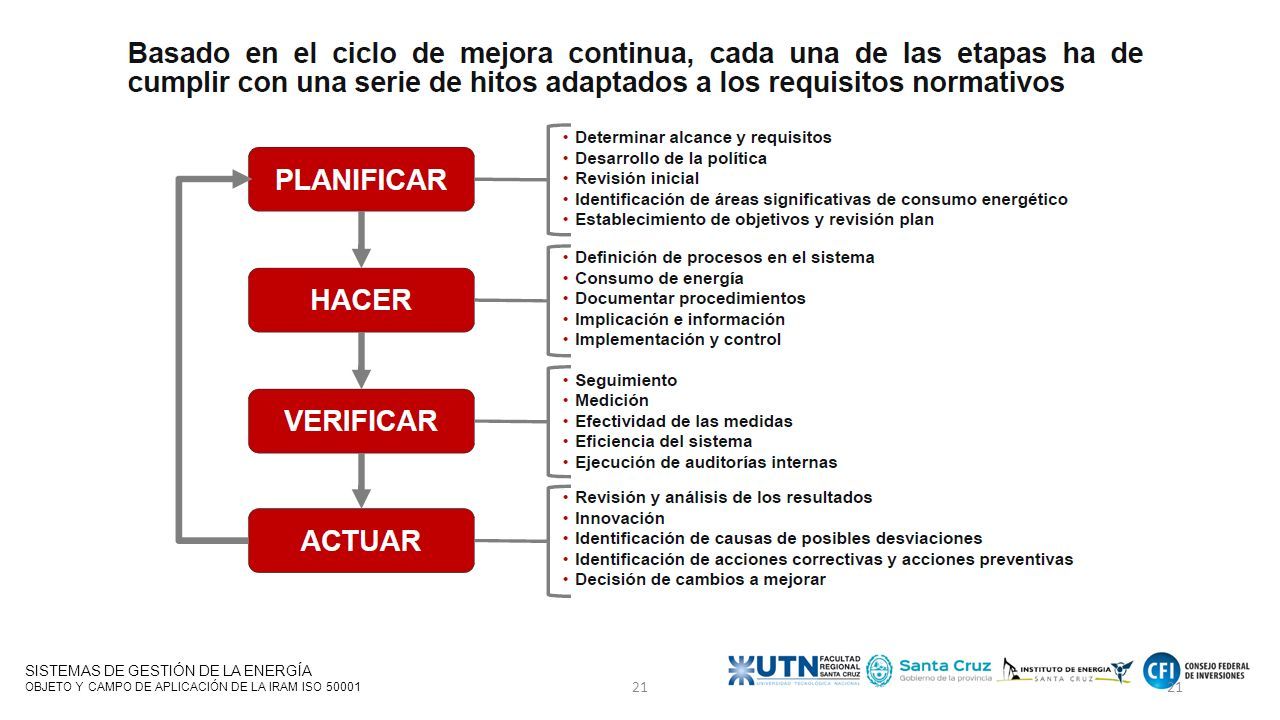

21 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 21

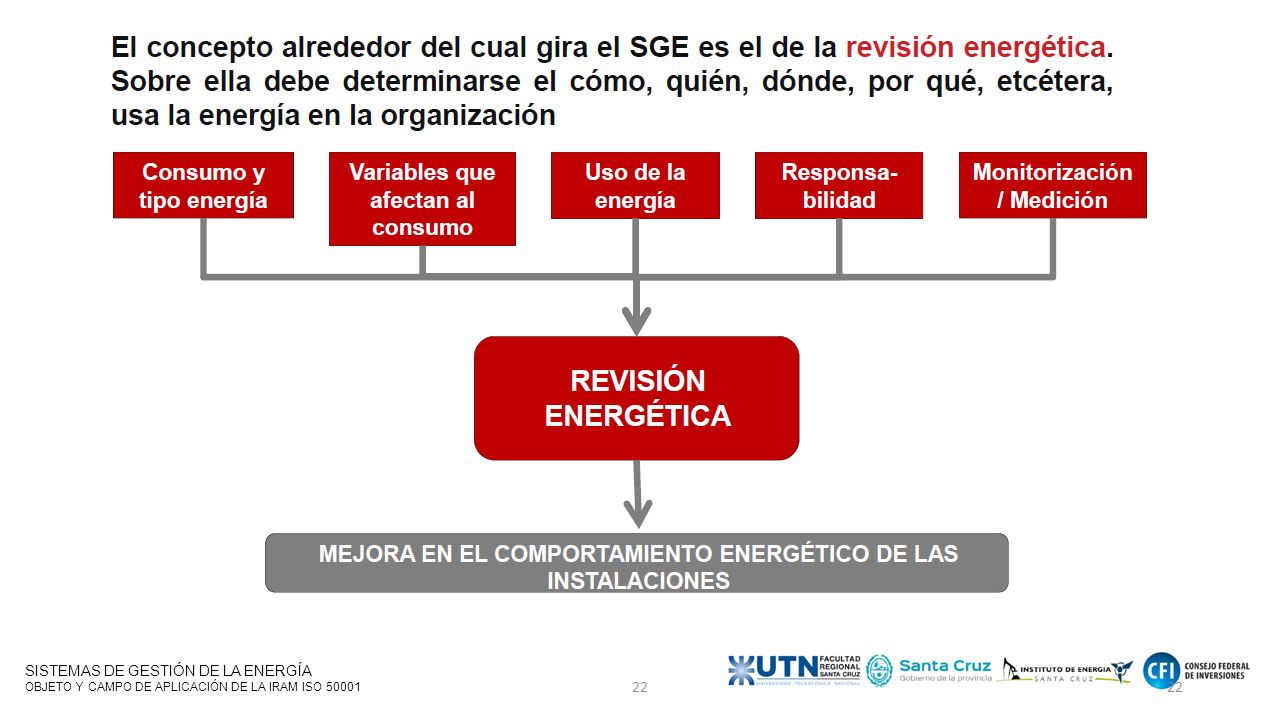

22 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 22

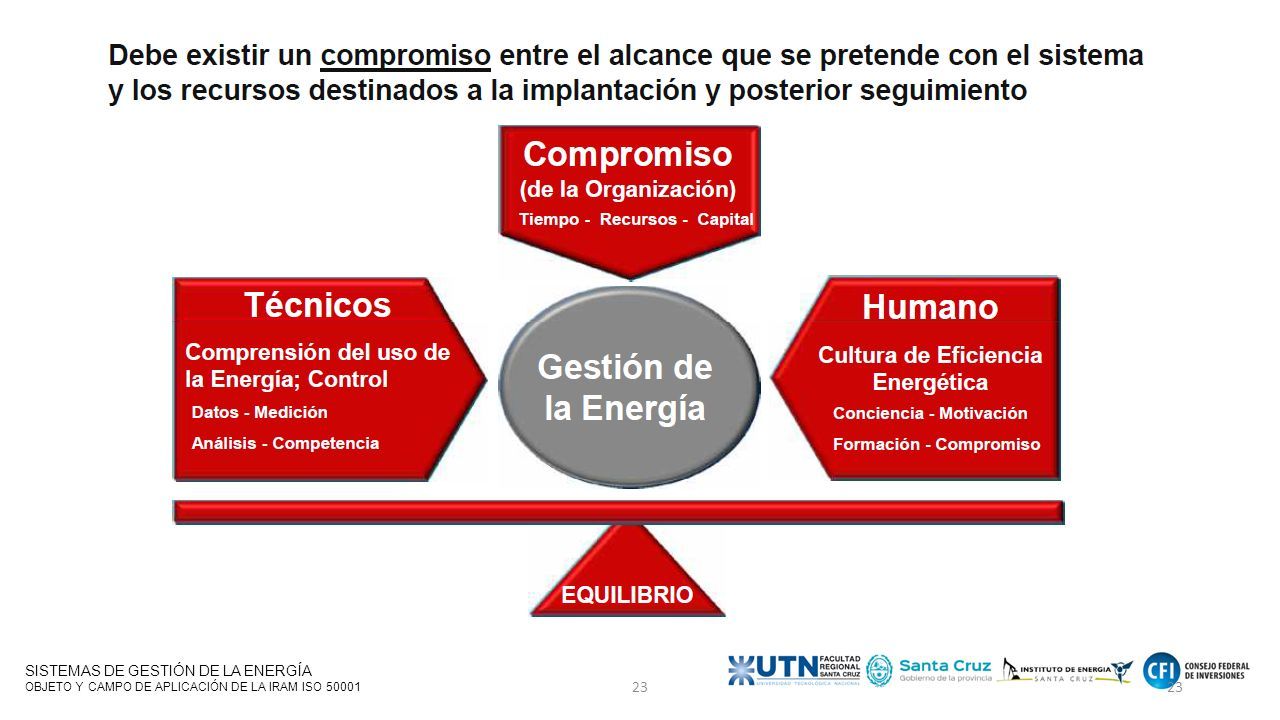

23 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 23

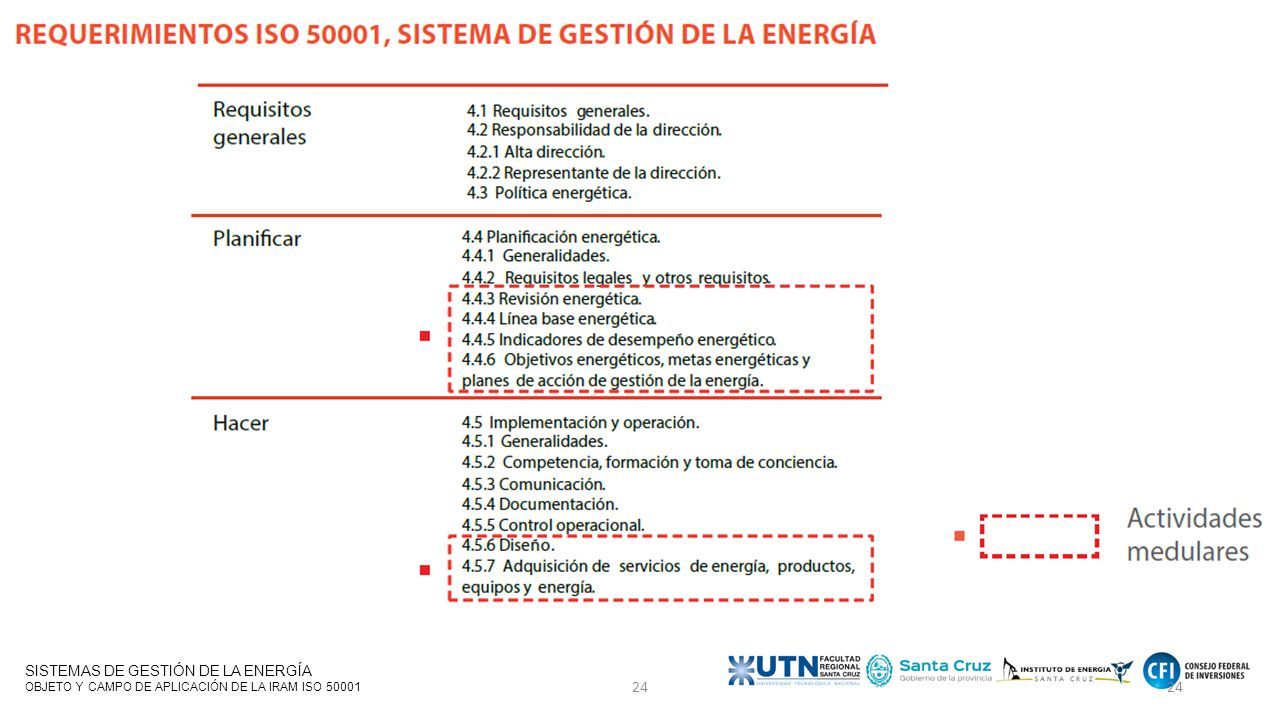

24 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 24

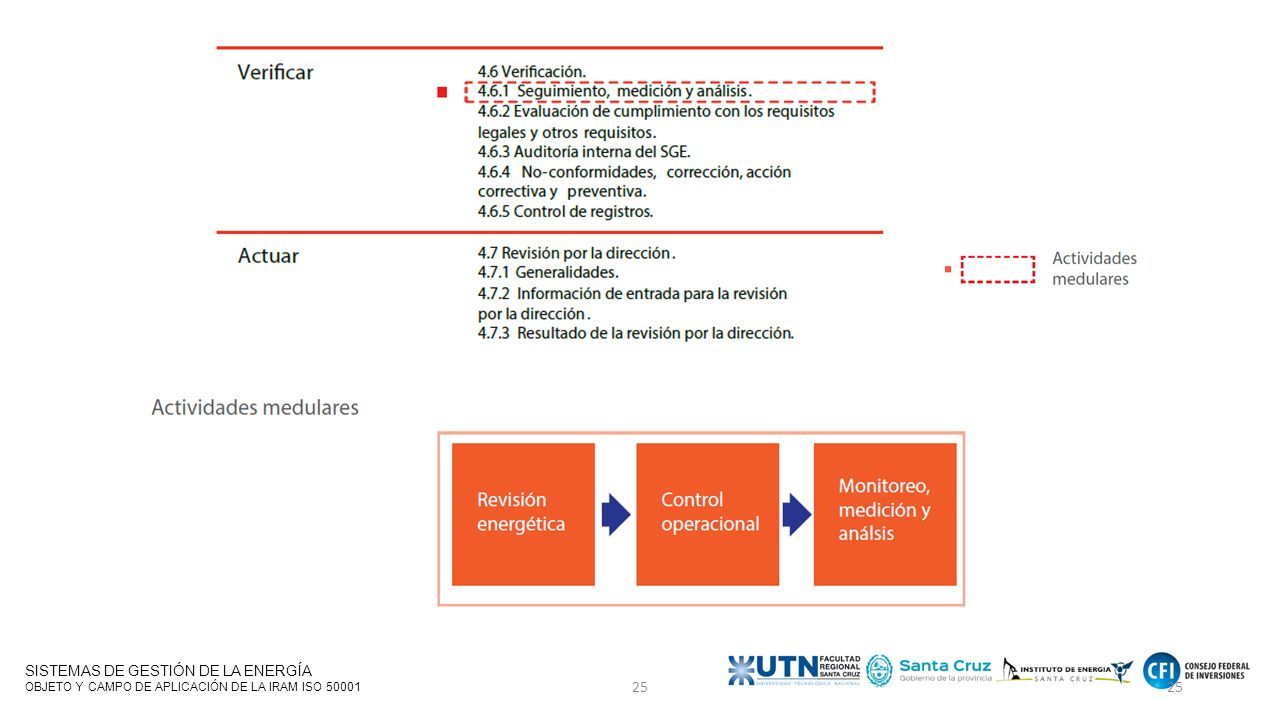

25 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 25

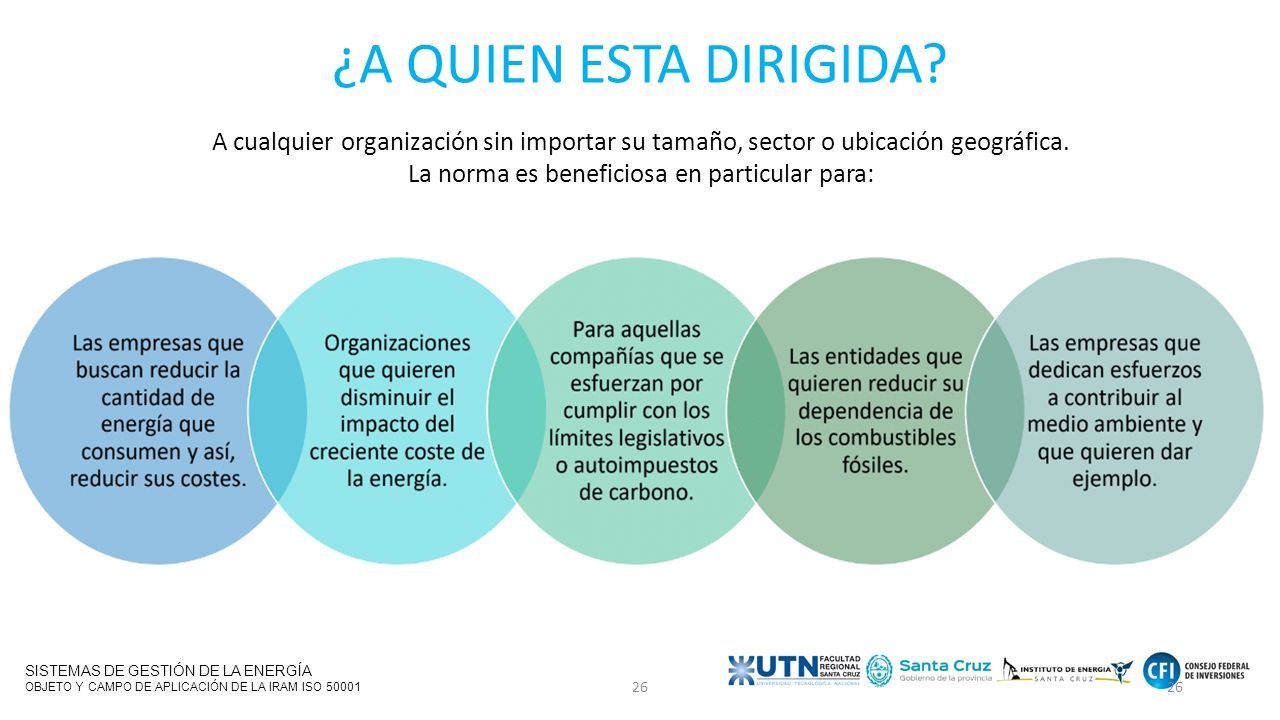

26 ¿A QUIEN ESTA DIRIGIDA? A cualquier organización sin importar su tamaño, sector o ubicación geográfica. La norma es beneficiosa en particular para: SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 26

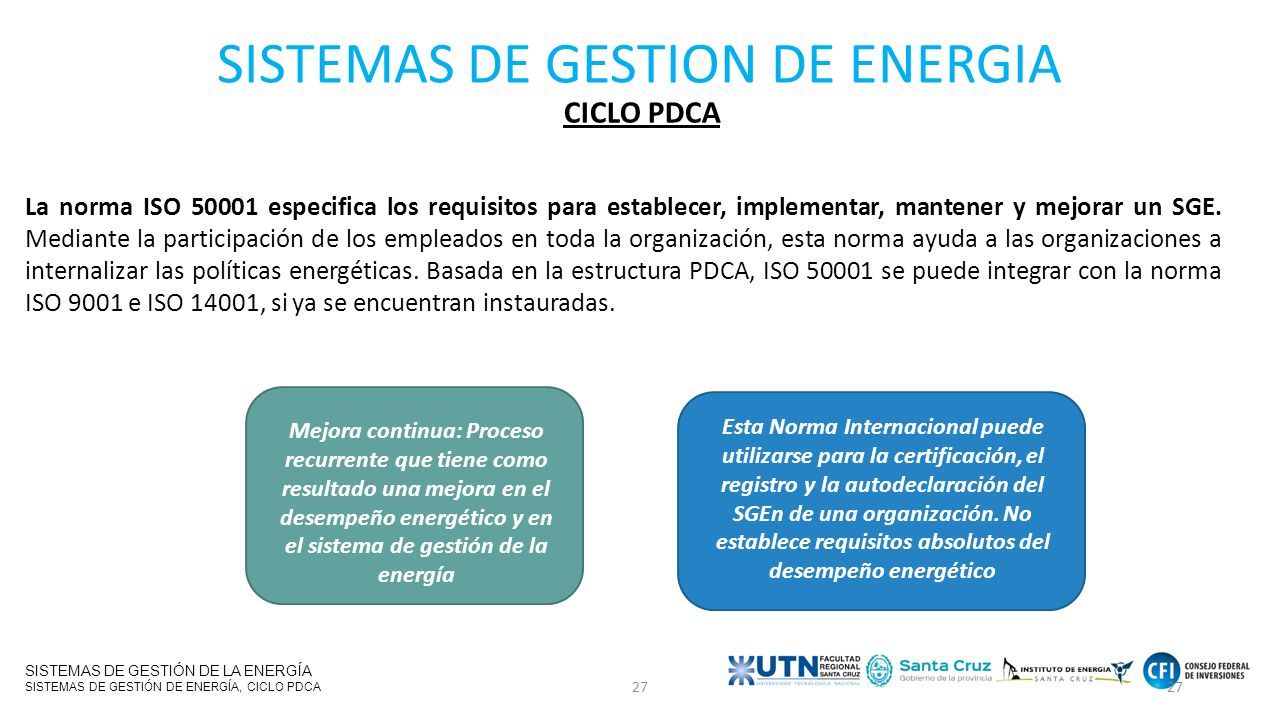

27 SISTEMAS DE GESTION DE ENERGIA CICLO PDCA La norma ISO 50001 especifica los requisitos para establecer, implementar, mantener y mejorar un SGE. Mediante la participación de los empleados en toda la organización, esta norma ayuda a las organizaciones a internalizar las políticas energéticas. Basada en la estructura PDCA, ISO 50001 se puede integrar con la norma ISO 9001 e ISO 14001, si ya se encuentran instauradas. Mejora continua: Proceso recurrente que tiene como resultado una mejora en el desempeño energético y en el sistema de gestión de la energía Esta Norma Internacional puede utilizarse para la certificación, el registro y la autodeclaración del SGEn de una organización. No establece requisitos absolutos del desempeño energético SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 27

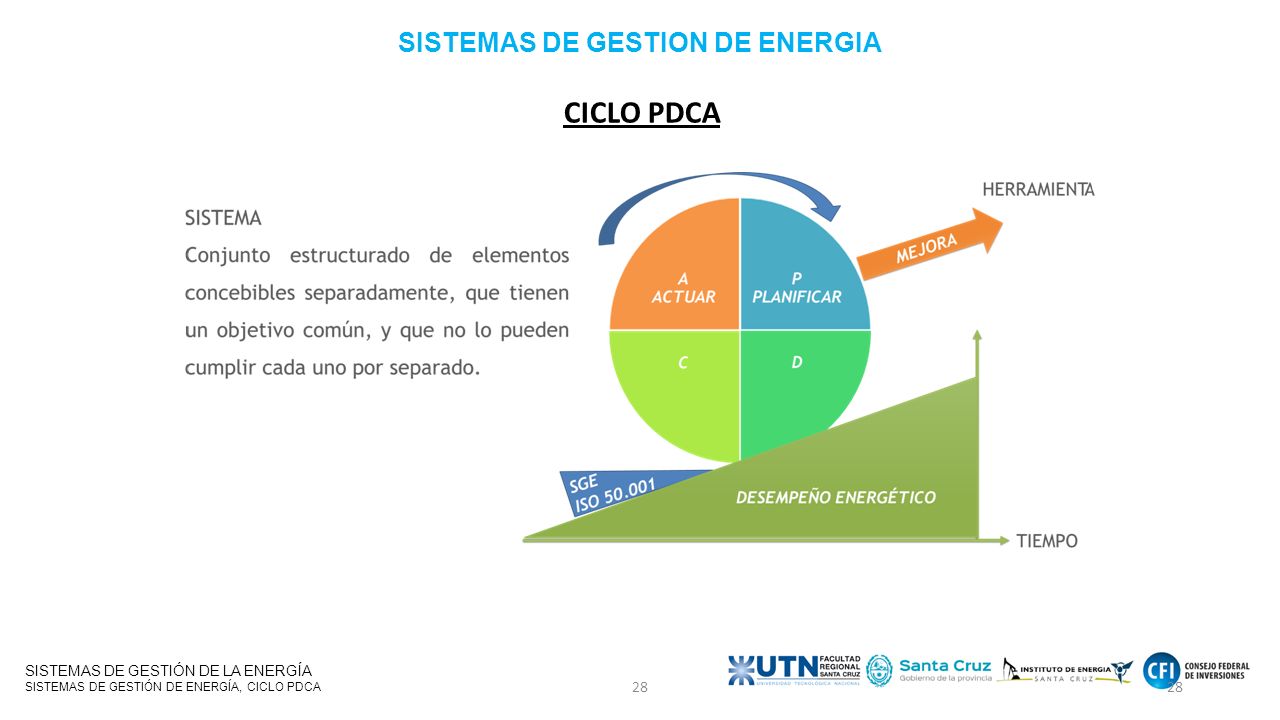

28 SISTEMAS DE GESTION DE ENERGIA CICLO PDCA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 28

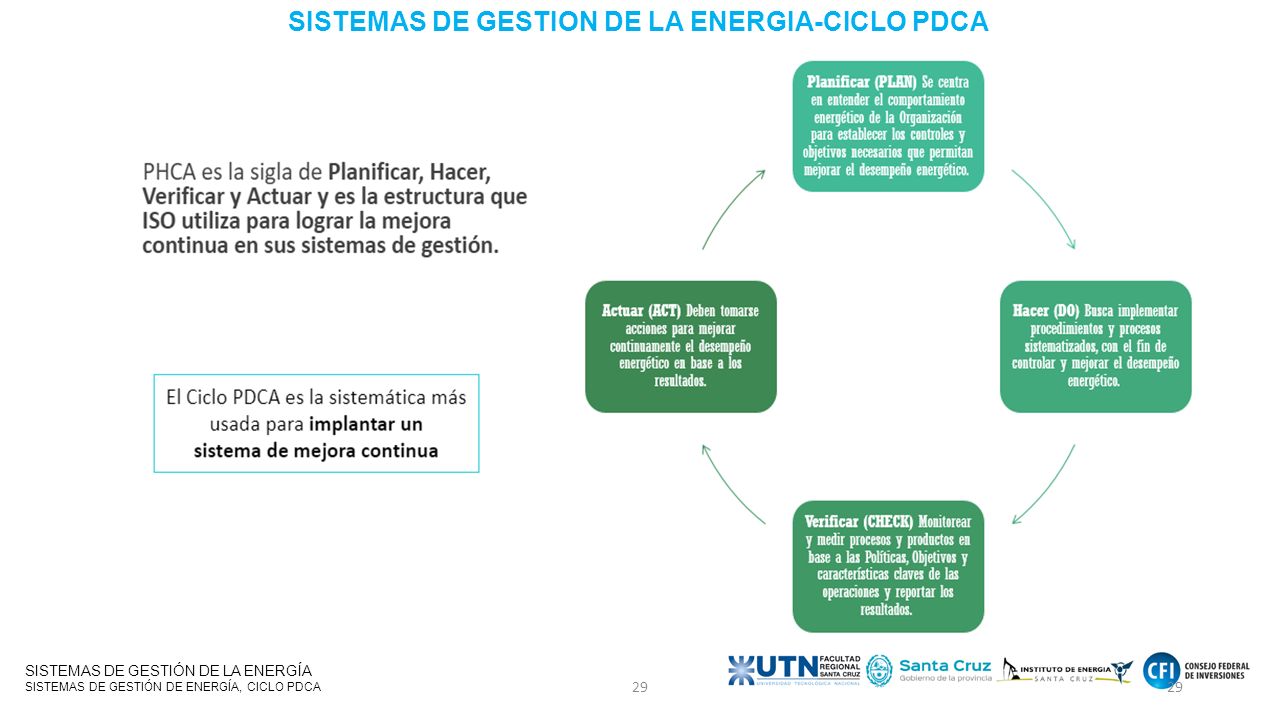

29 SISTEMAS DE GESTION DE LA ENERGIA-CICLO PDCA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 29

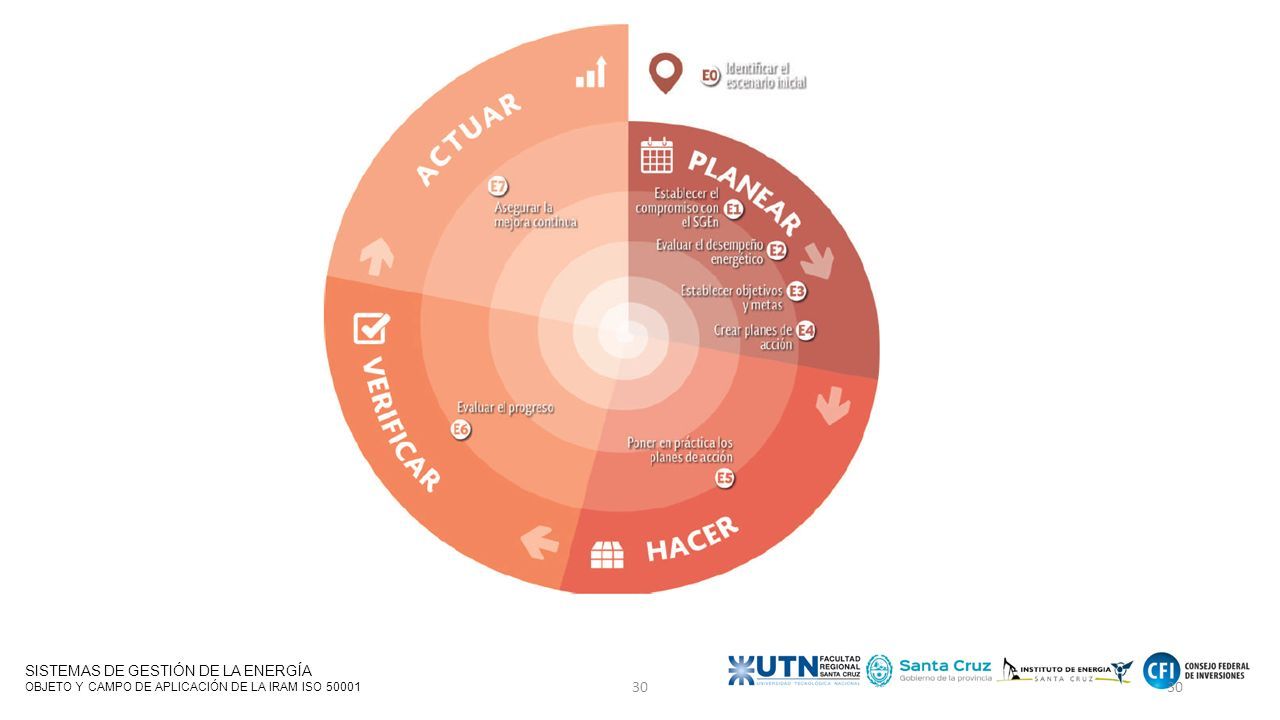

30 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 30

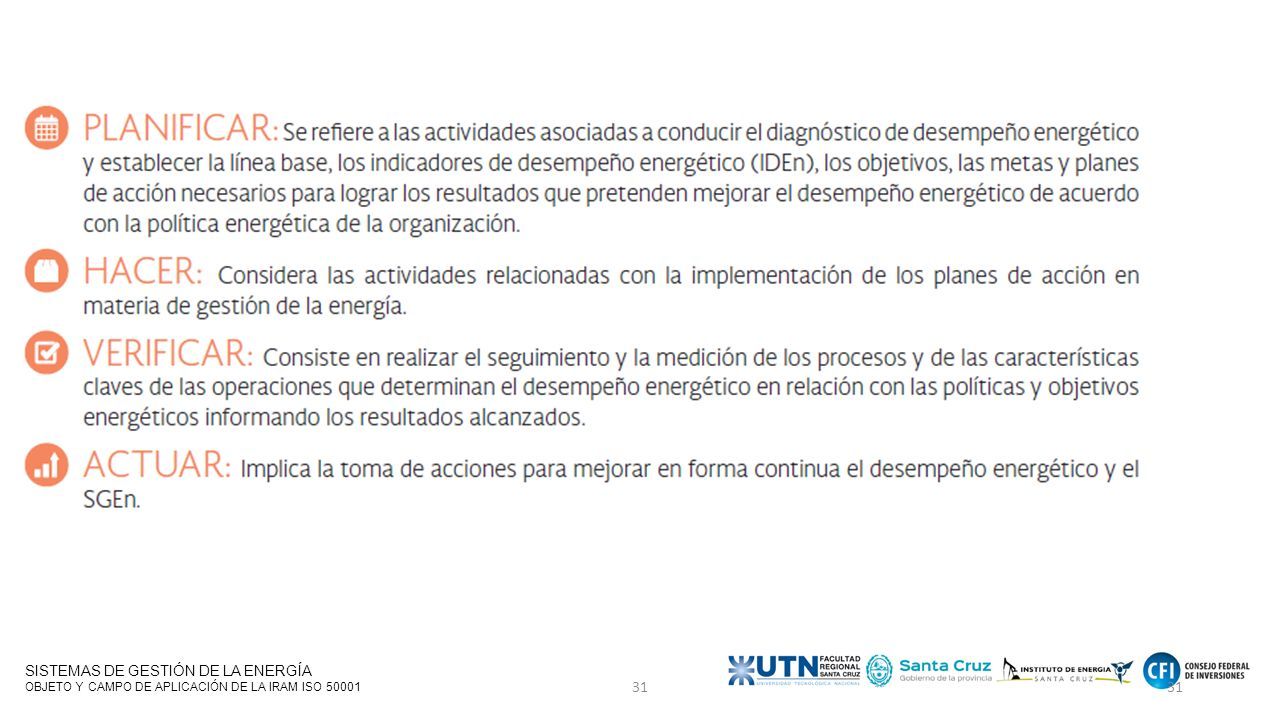

31 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 31

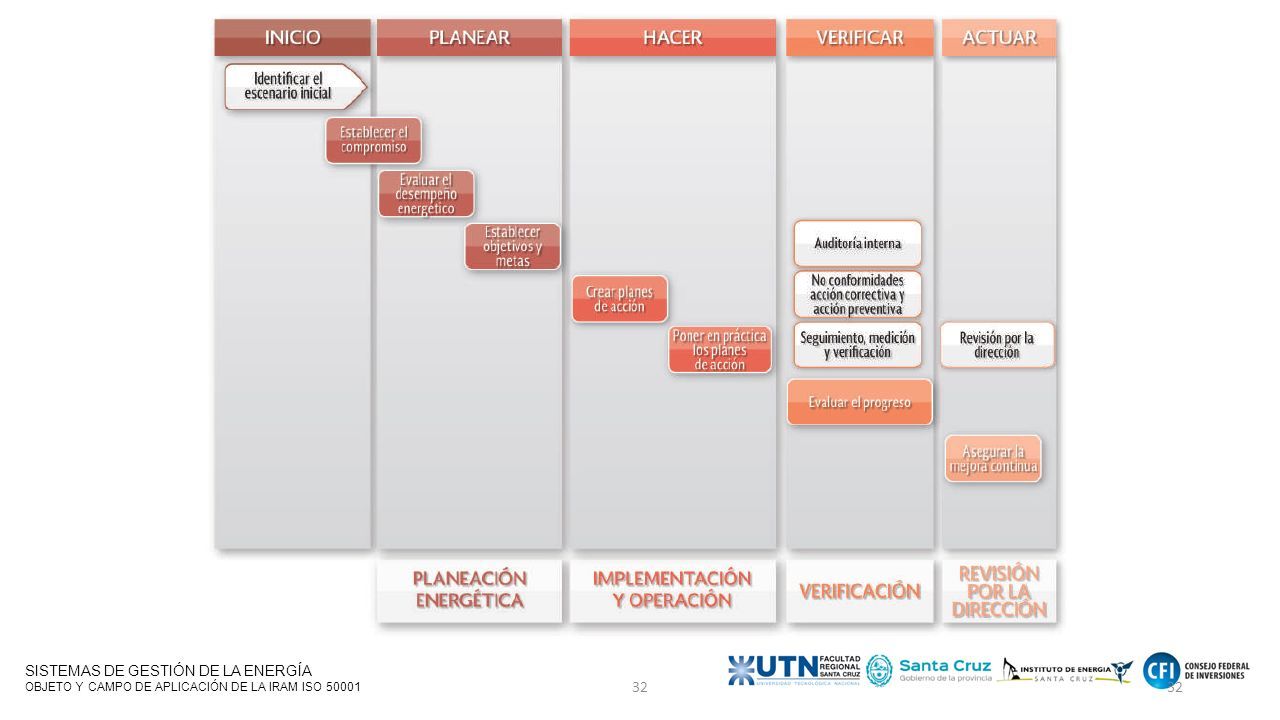

32 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 32

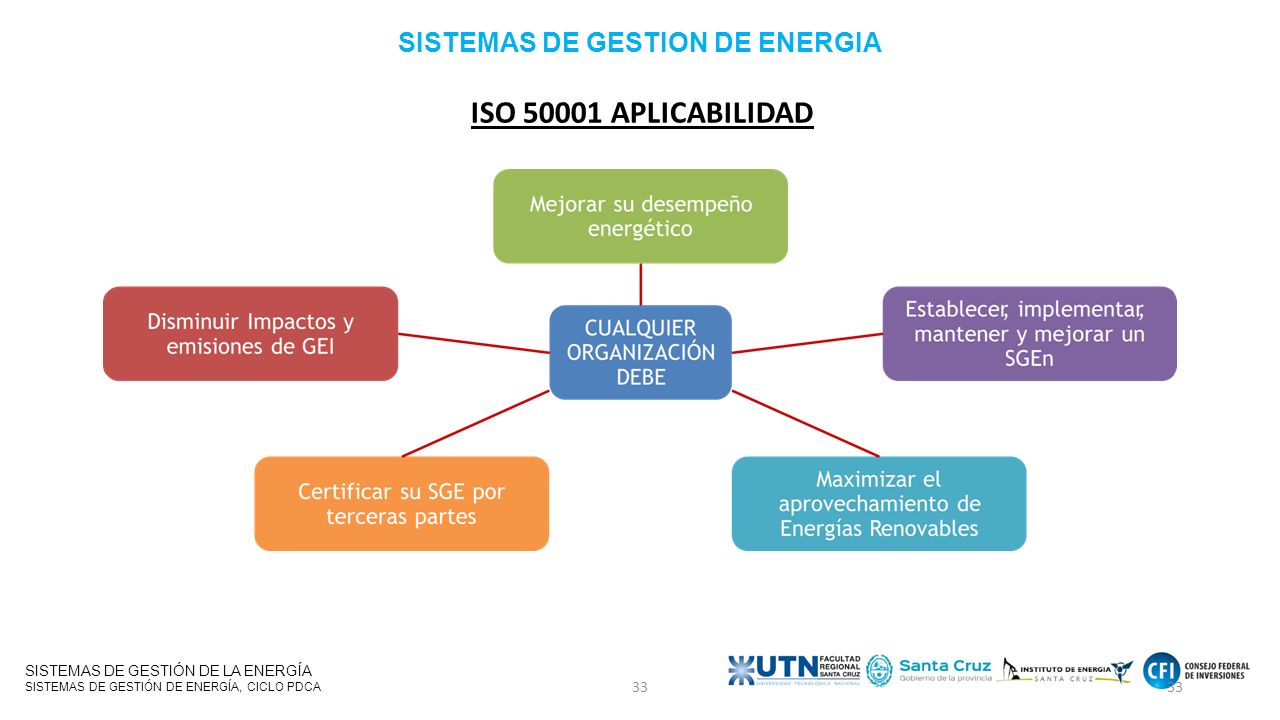

33 ISO 50001 APLICABILIDAD SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 33 SISTEMAS DE GESTION DE ENERGIA

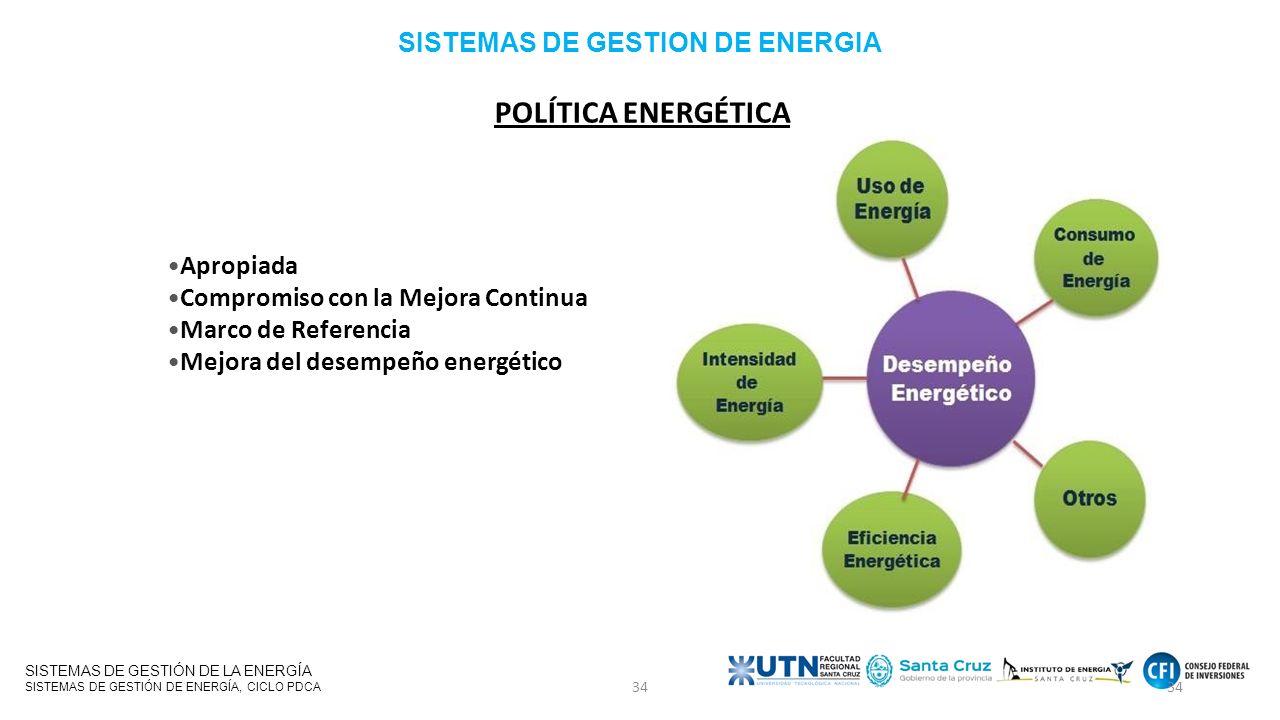

34 Apropiada Compromiso con la Mejora Continua Marco de Referencia Mejora del desempeño energético POLÍTICA ENERGÉTICA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 34 SISTEMAS DE GESTION DE ENERGIA

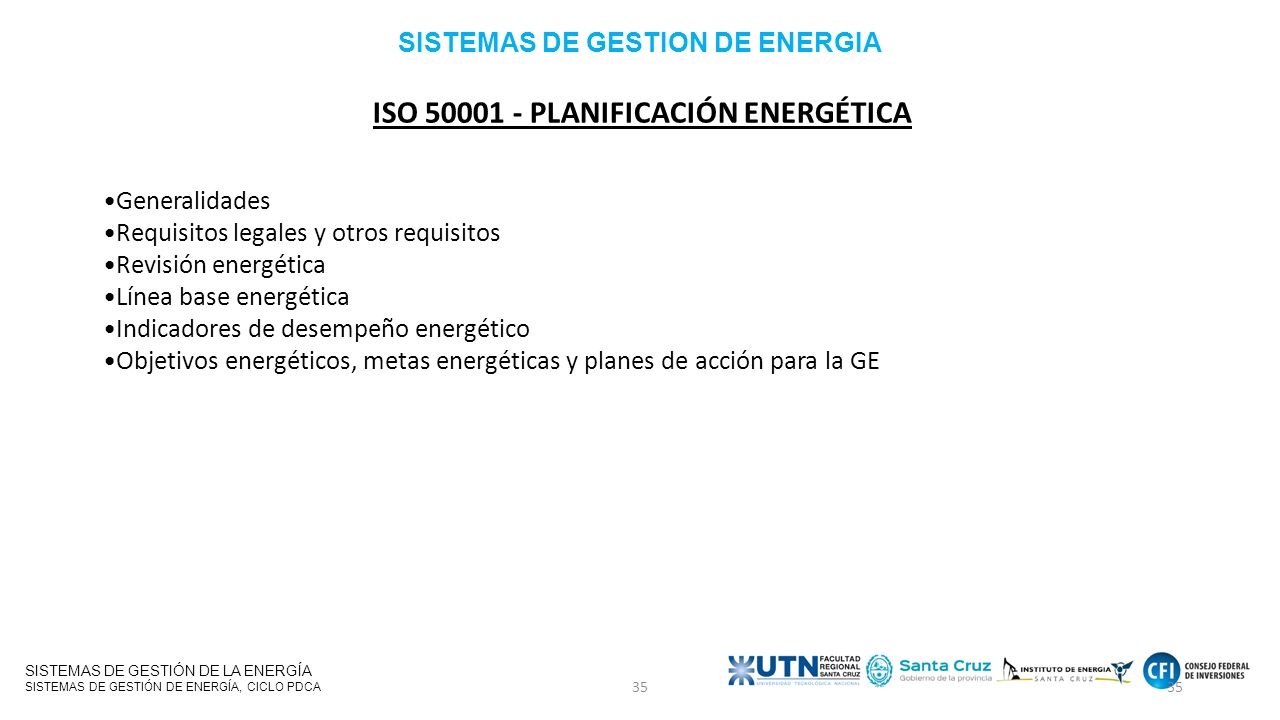

35 Generalidades Requisitos legales y otros requisitos Revisión energética Línea base energética Indicadores de desempeño energético Objetivos energéticos, metas energéticas y planes de acción para la GE ISO 50001 - PLANIFICACIÓN ENERGÉTICA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 35 SISTEMAS DE GESTION DE ENERGIA

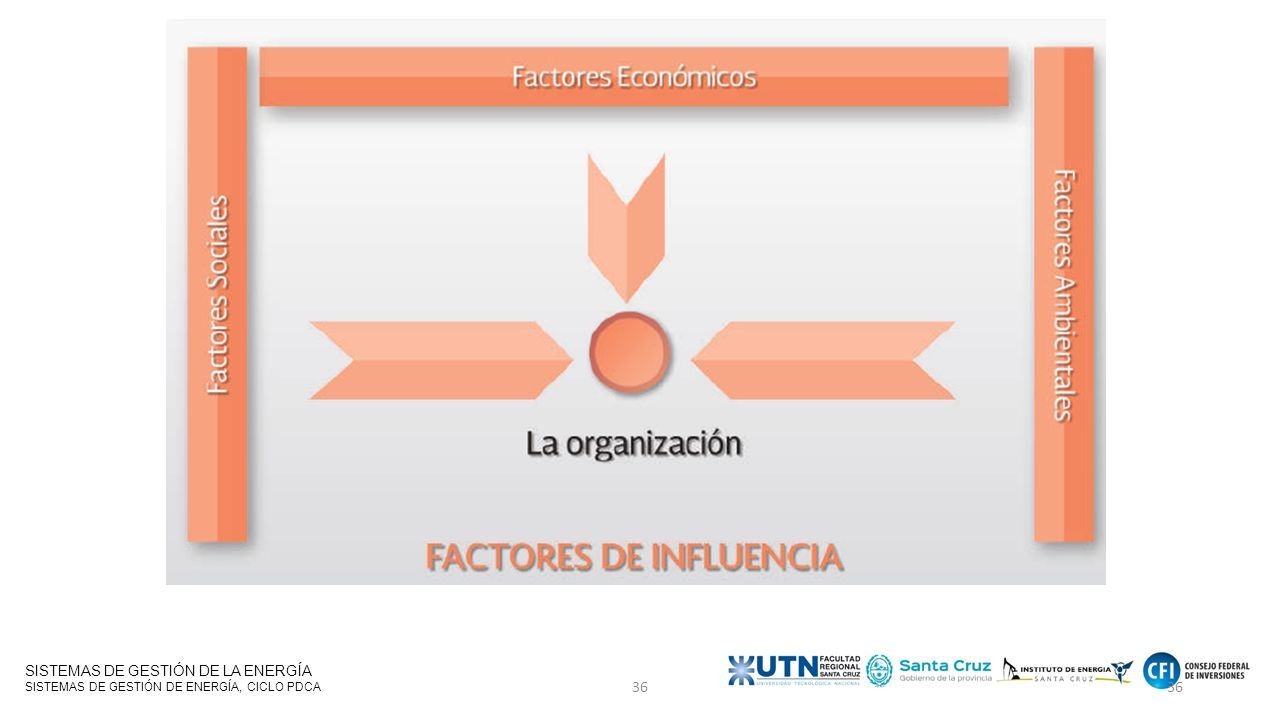

36 SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 36

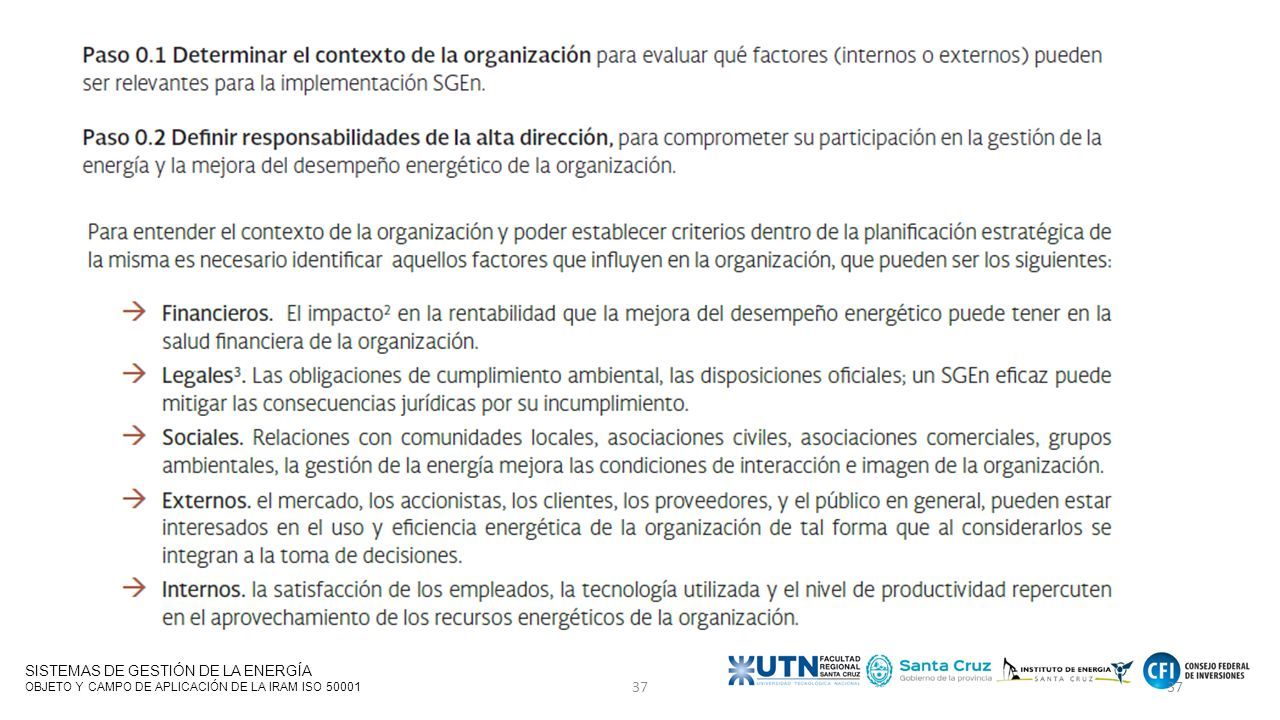

37 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 37

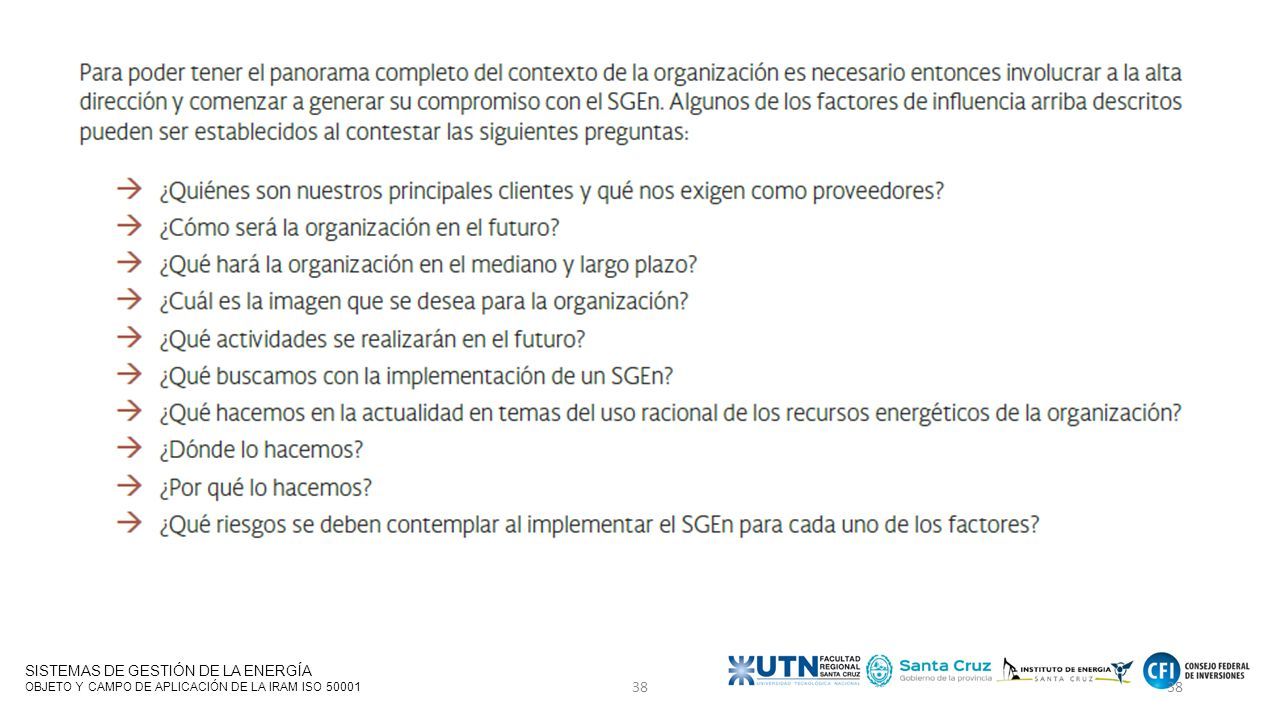

38 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 38

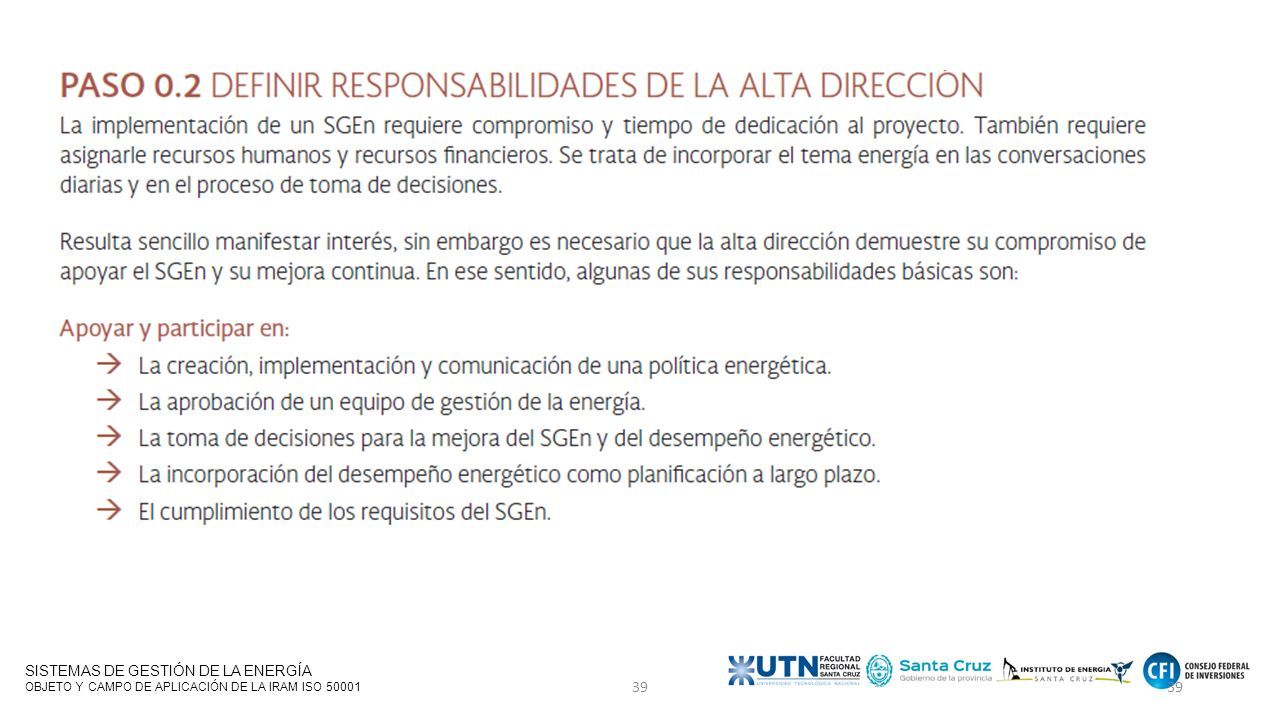

39 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 39

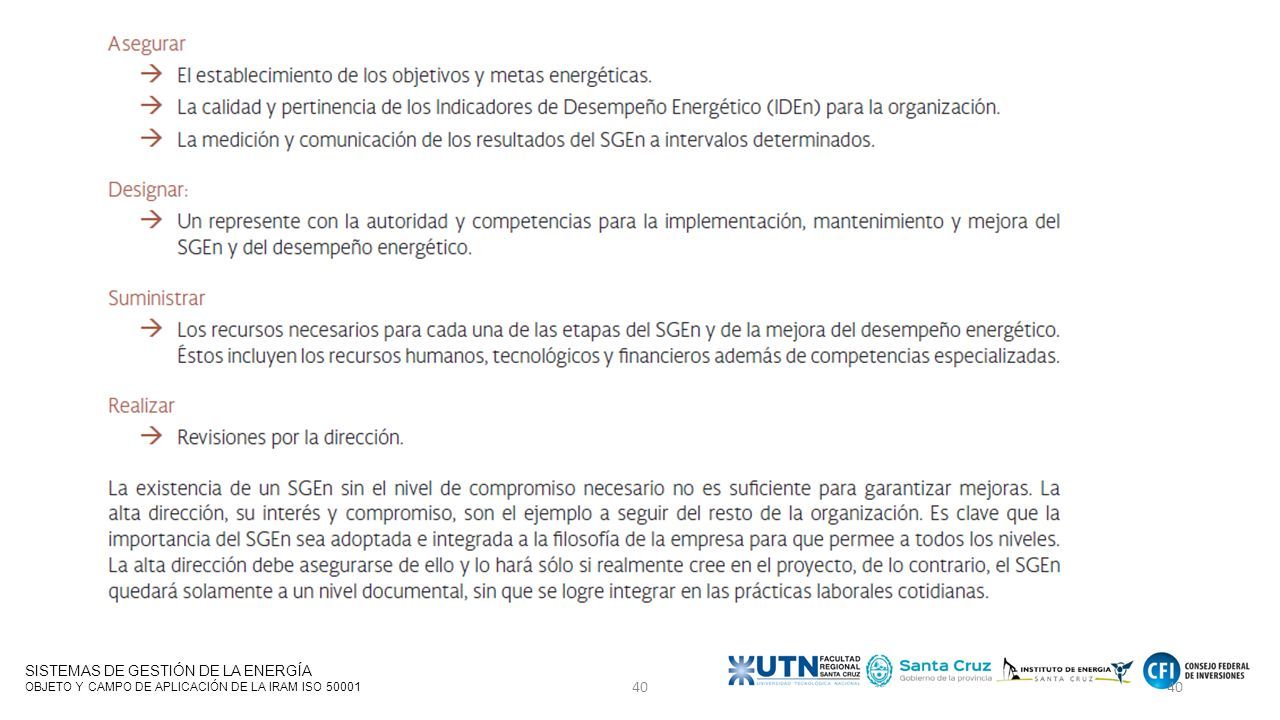

40 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 40

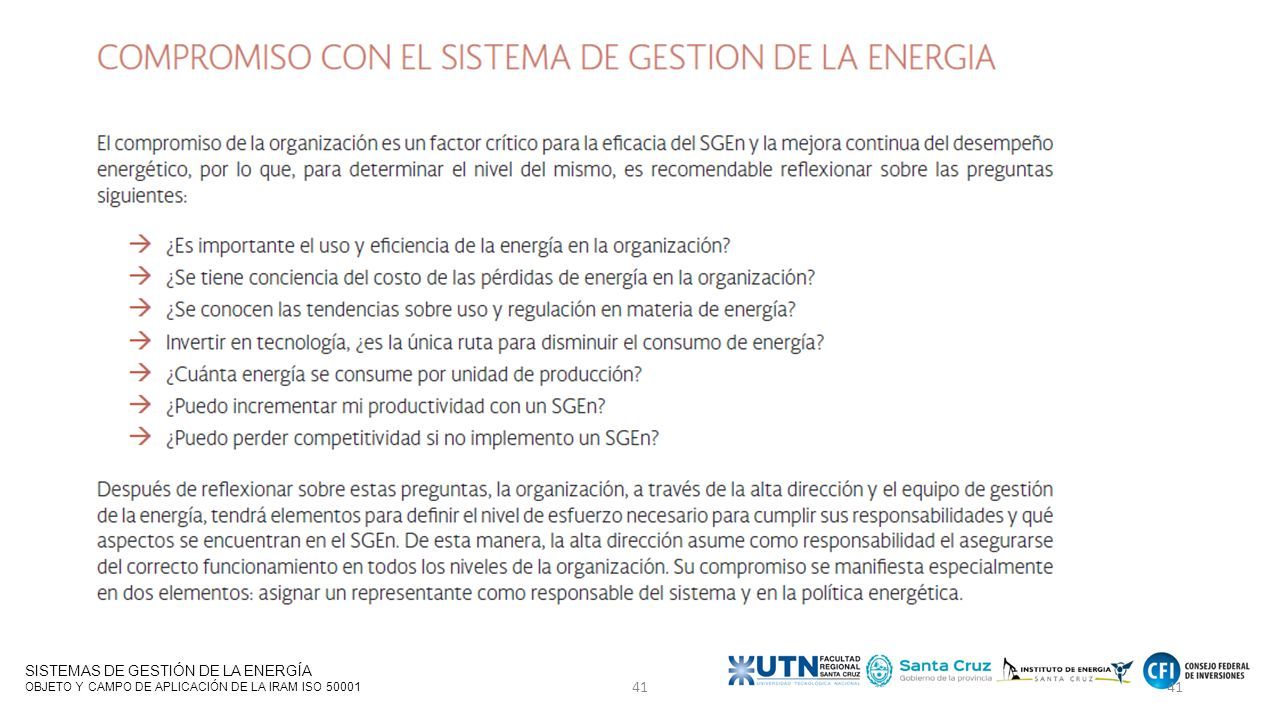

41 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 41

42 ISO 50001-PLANIFICACIÓN ENERGÉTICA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 42 SISTEMAS DE GESTION DE ENERGIA

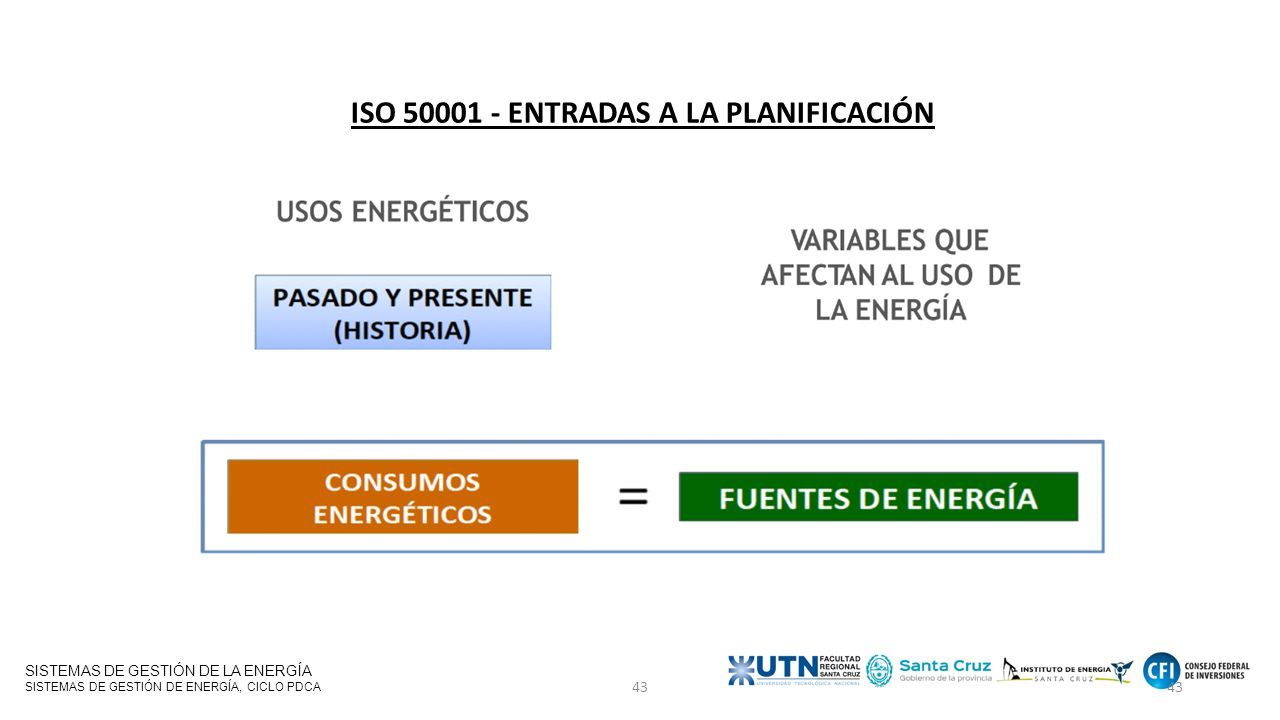

43 ISO 50001 - ENTRADAS A LA PLANIFICACIÓN SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 43

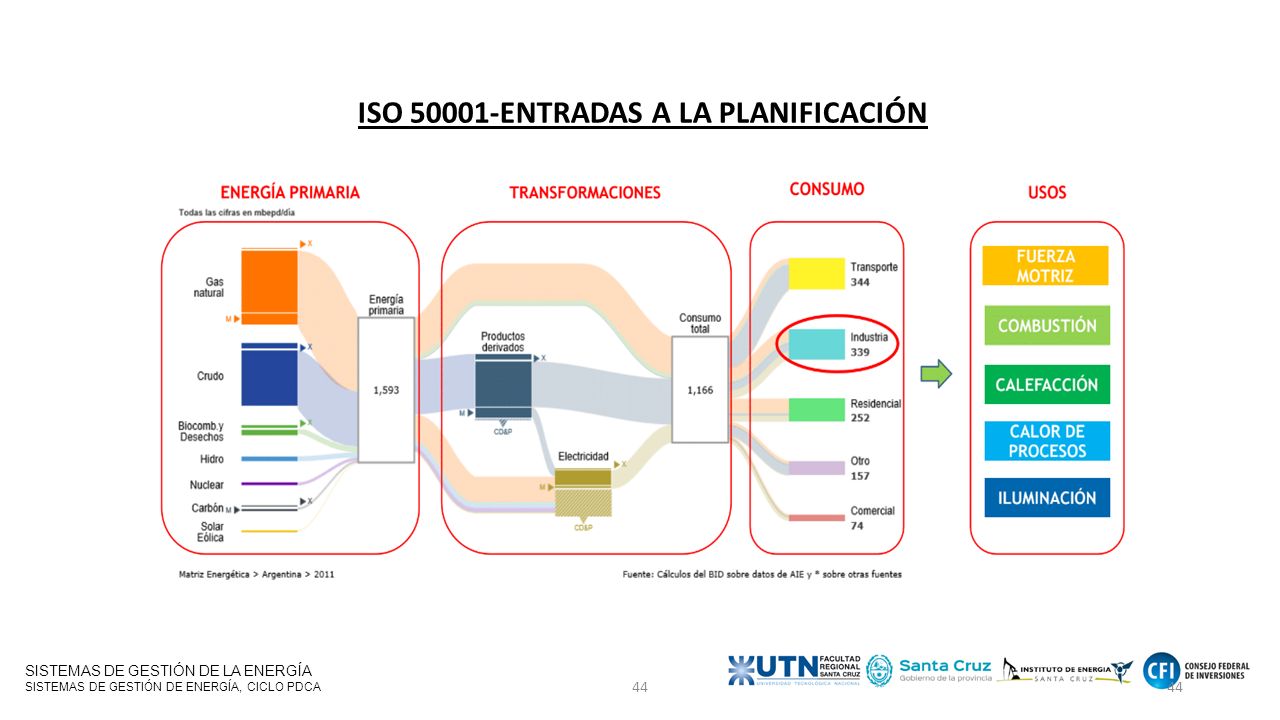

44 ISO 50001-ENTRADAS A LA PLANIFICACIÓN SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 44

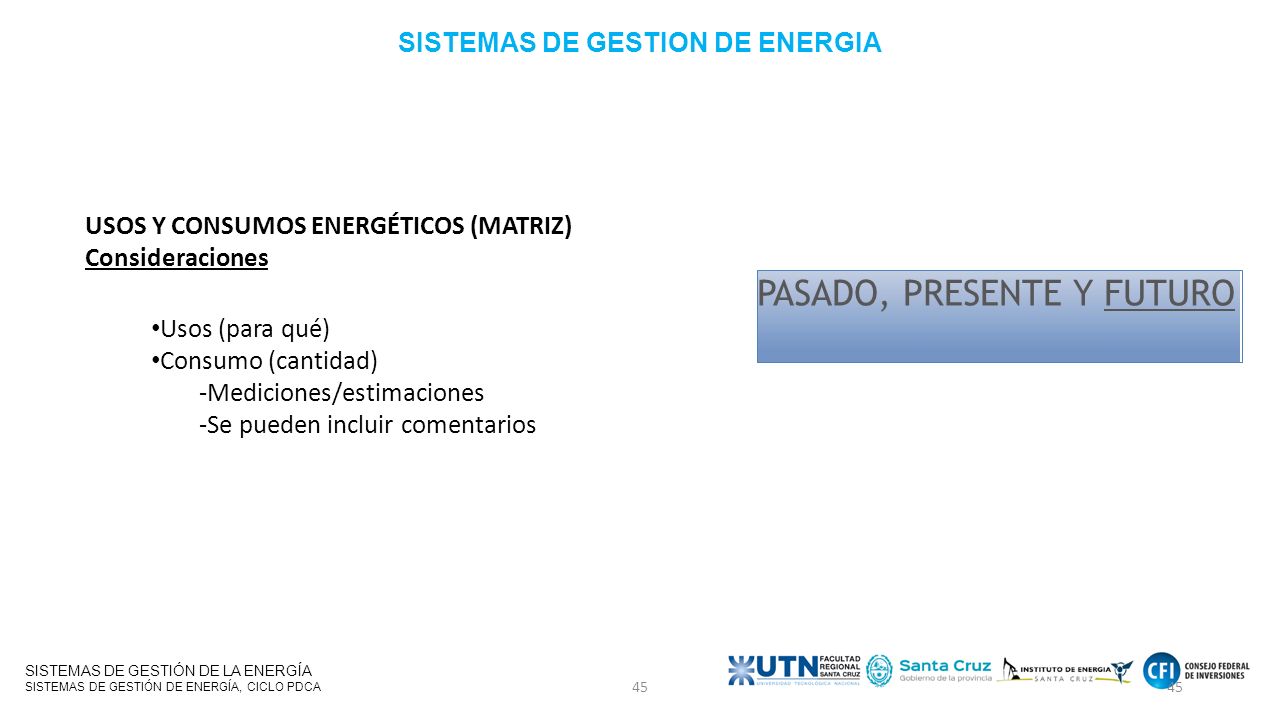

45 USOS Y CONSUMOS ENERGÉTICOS (MATRIZ) Consideraciones PASADO, PRESENTE Y FUTURO Usos (para qué) Consumo (cantidad) -Mediciones/estimaciones -Se pueden incluir comentarios SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 45 SISTEMAS DE GESTION DE ENERGIA

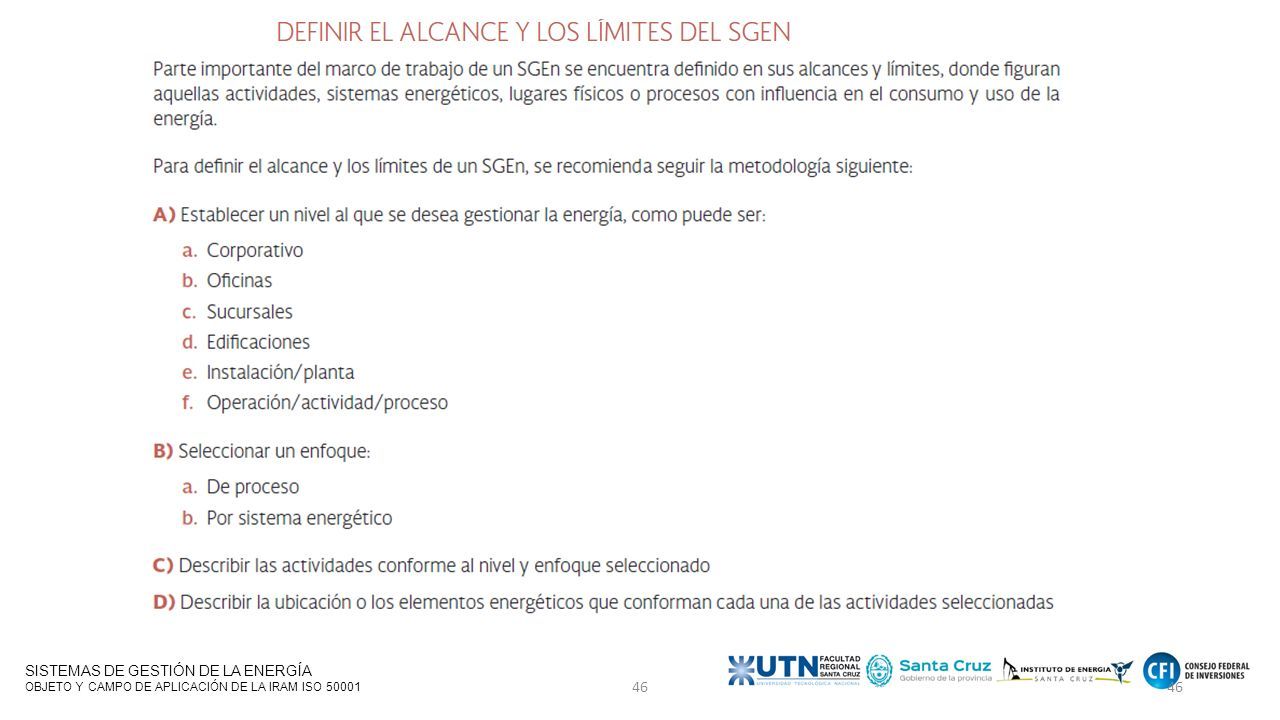

46 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 46

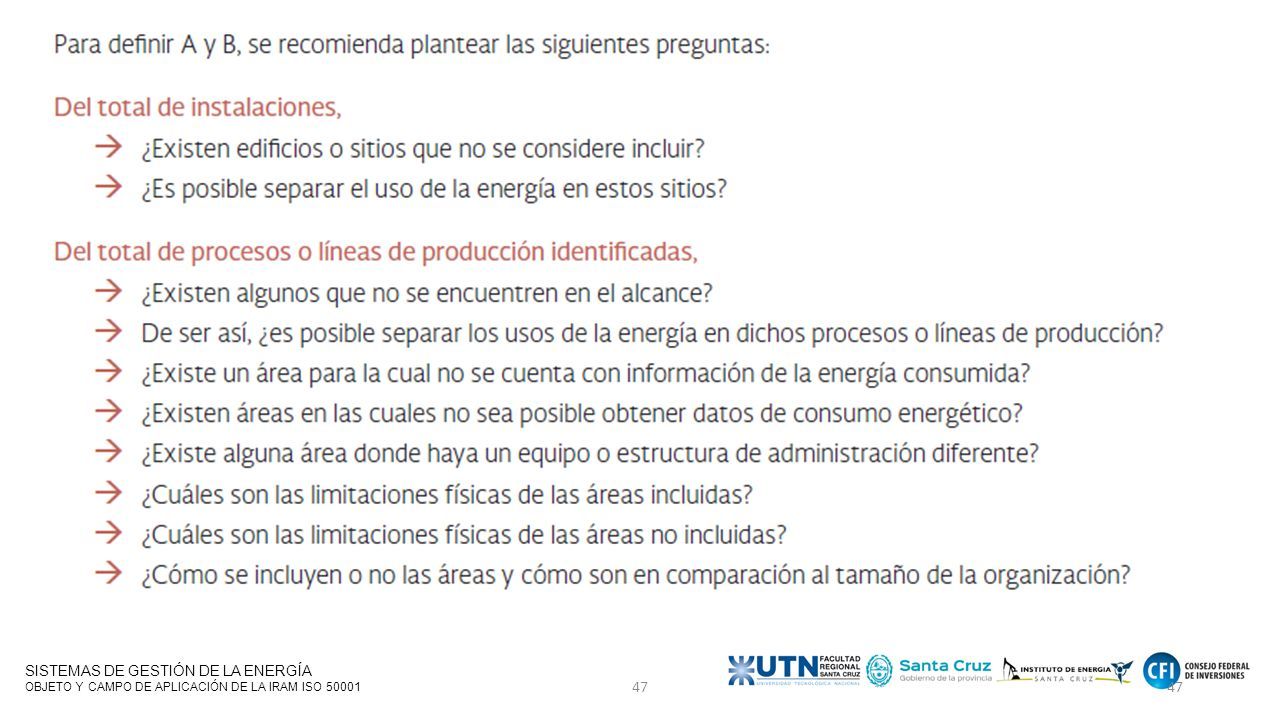

47 SISTEMAS DE GESTIÓN DE LA ENERGÍA OBJETO Y CAMPO DE APLICACIÓN DE LA IRAM ISO 50001 47

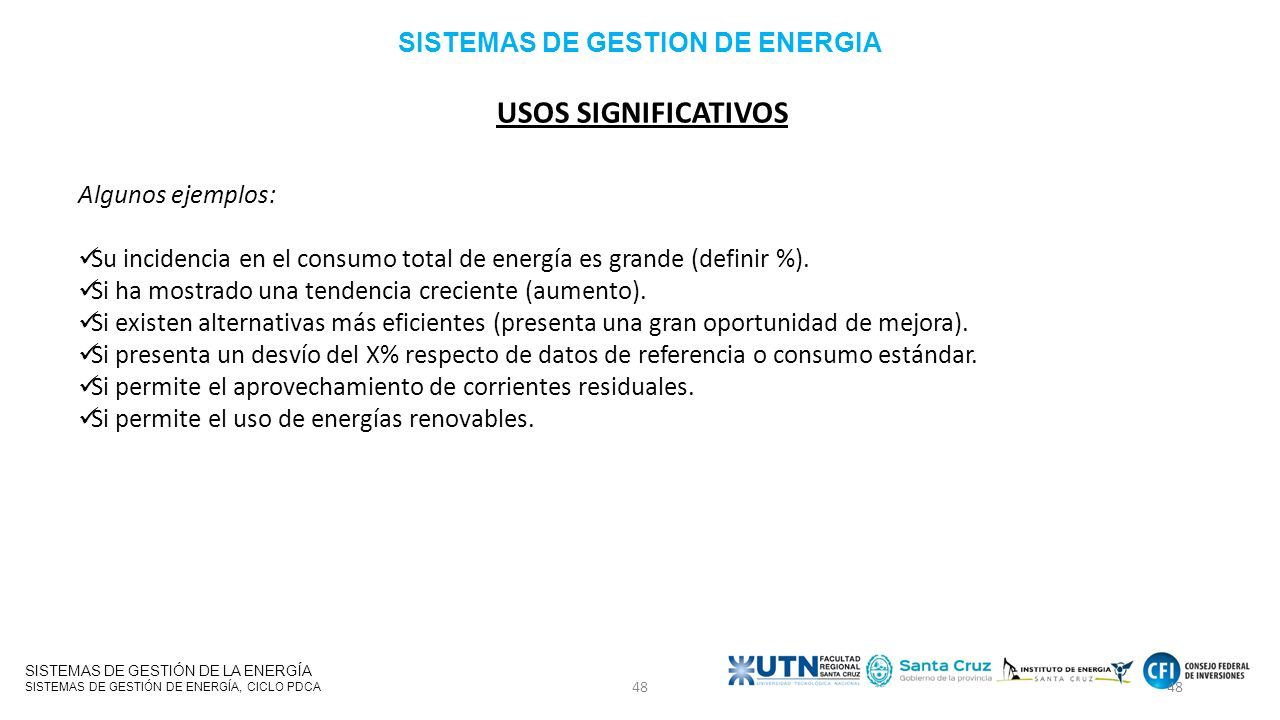

48 Algunos ejemplos: Su incidencia en el consumo total de energía es grande (definir %). Si ha mostrado una tendencia creciente (aumento). Si existen alternativas más eficientes (presenta una gran oportunidad de mejora). Si presenta un desvío del X% respecto de datos de referencia o consumo estándar. Si permite el aprovechamiento de corrientes residuales. Si permite el uso de energías renovables. USOS SIGNIFICATIVOS SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 48 SISTEMAS DE GESTION DE ENERGIA

49 ACCIONES DE MEJORA Identificar, priorizar y registrar oportunidades para mejorar el desempeño energético. Actitudinales Baja inversión Salto tecnológico REVISIÓN ENERGÉTICA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 49 SISTEMAS DE GESTION DE ENERGIA

50 AUDITORÍA ENERGÉTICA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 50 SISTEMAS DE GESTION DE ENERGIA

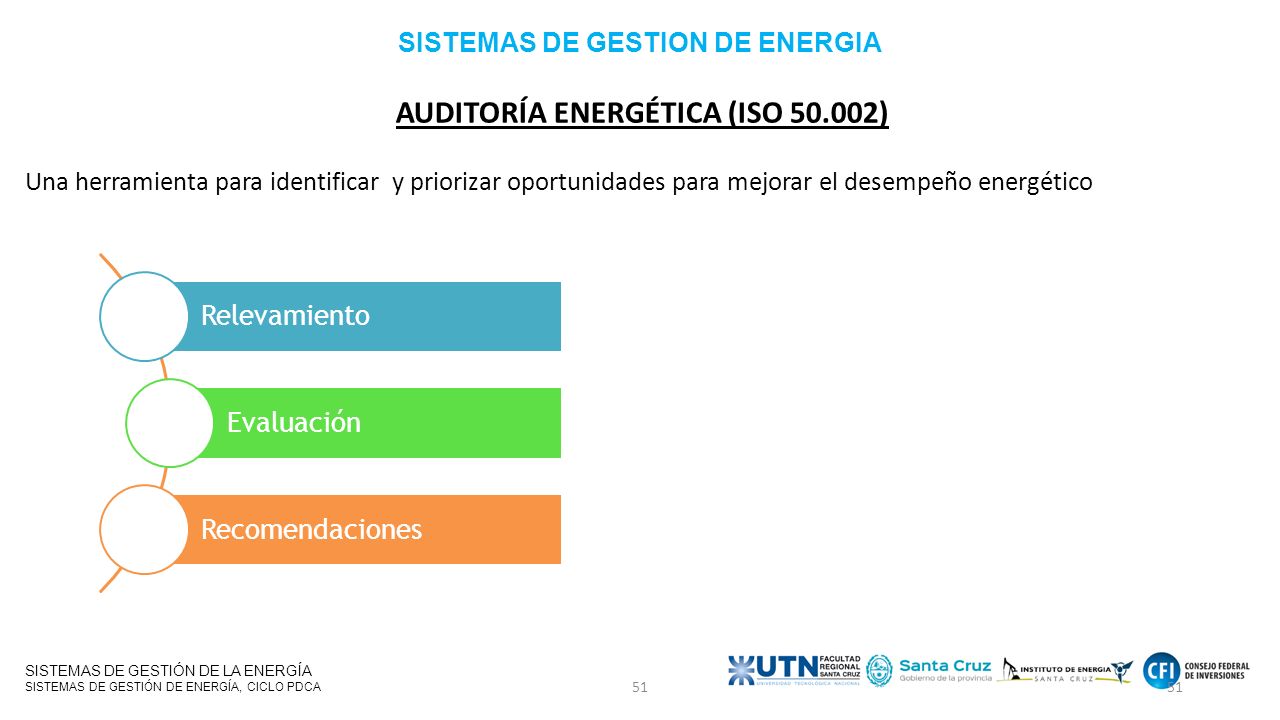

51 Relevamiento Evaluación Recomendaciones Una herramienta para identificar y priorizar oportunidades para mejorar el desempeño energético AUDITORÍA ENERGÉTICA (ISO 50.002) SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 51 SISTEMAS DE GESTION DE ENERGIA

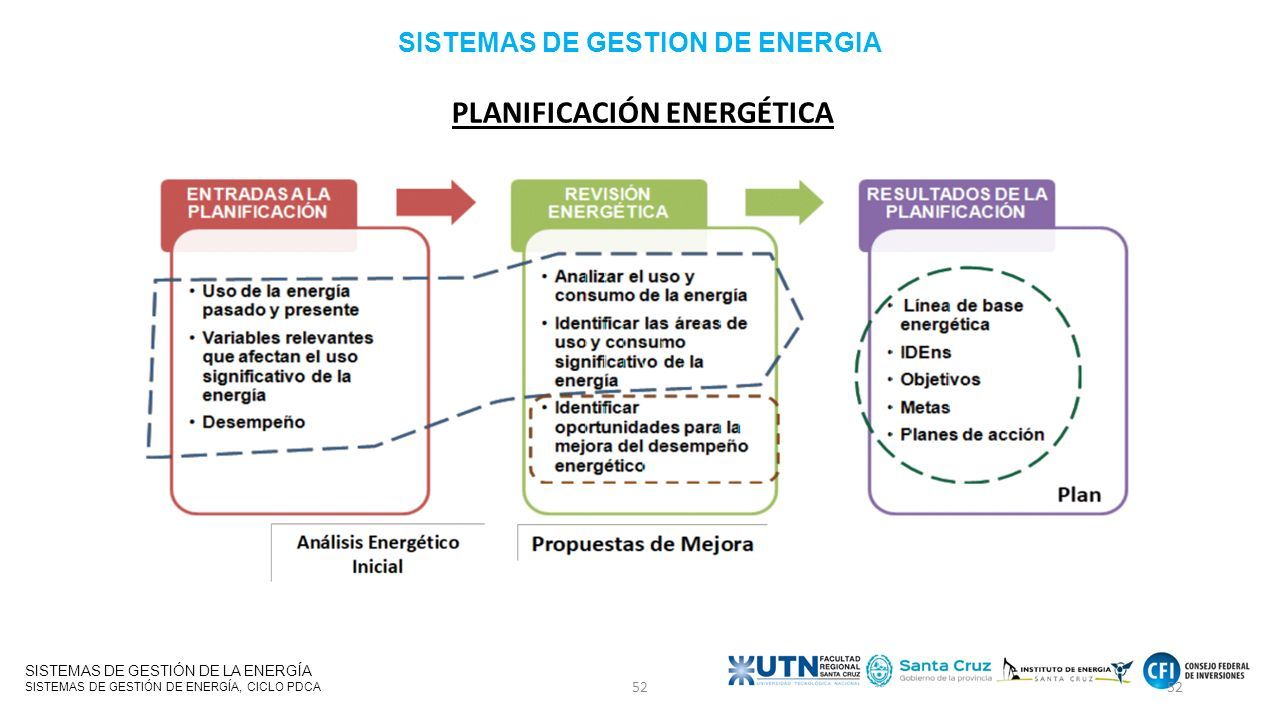

52 PLANIFICACIÓN ENERGÉTICA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 52 SISTEMAS DE GESTION DE ENERGIA

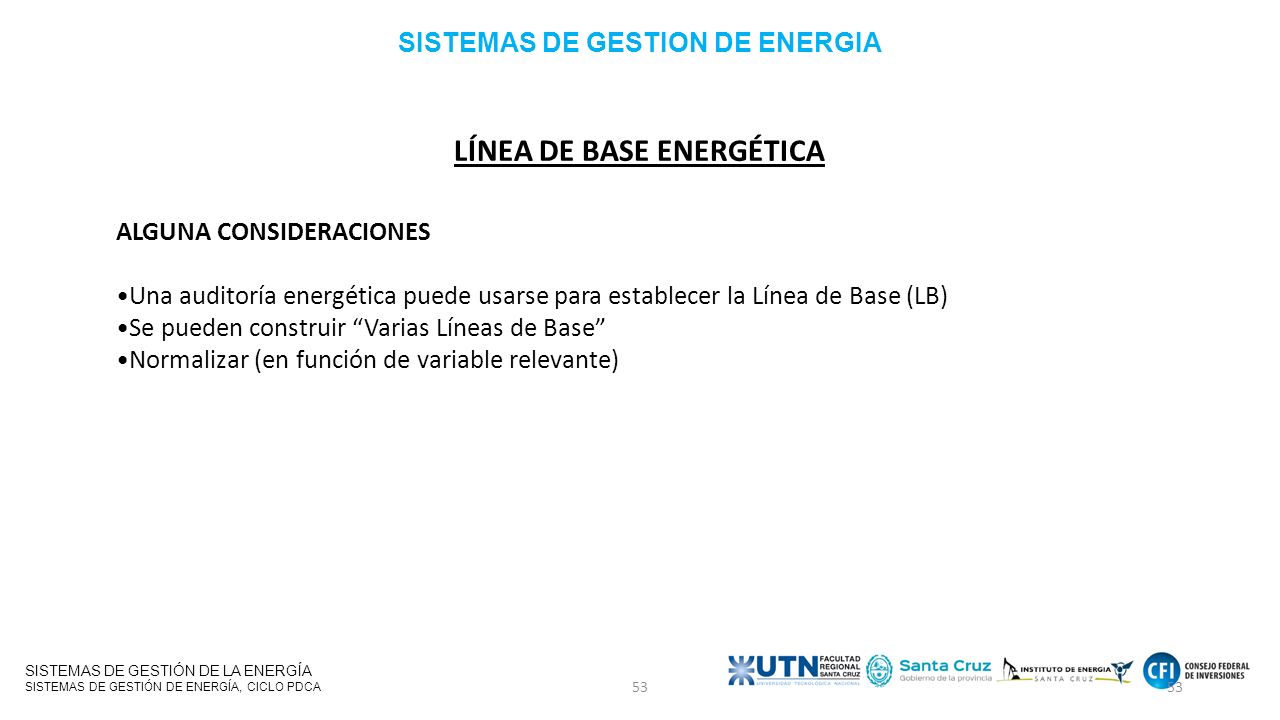

53 ALGUNA CONSIDERACIONES Una auditoría energética puede usarse para establecer la Línea de Base (LB) Se pueden construir “Varias Líneas de Base” Normalizar (en función de variable relevante) LÍNEA DE BASE ENERGÉTICA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 53 SISTEMAS DE GESTION DE ENERGIA

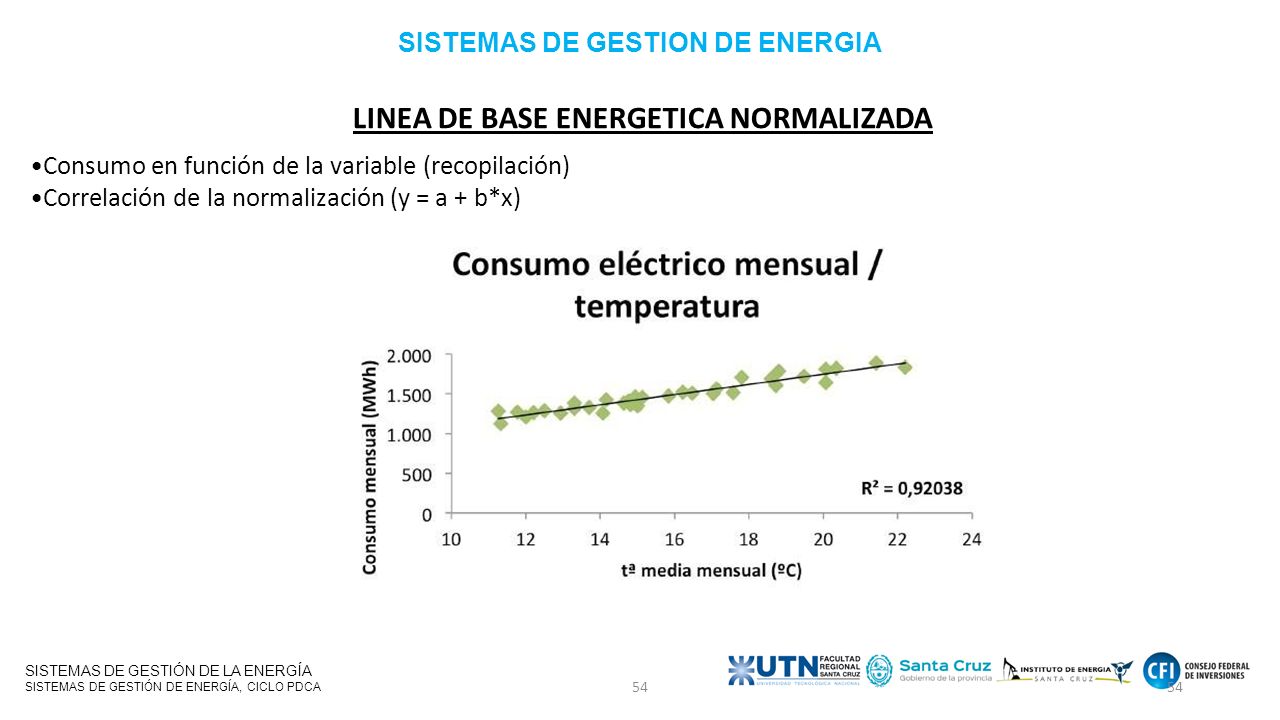

54 Consumo en función de la variable (recopilación) Correlación de la normalización (y = a + b*x) LINEA DE BASE ENERGETICA NORMALIZADA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 54 SISTEMAS DE GESTION DE ENERGIA

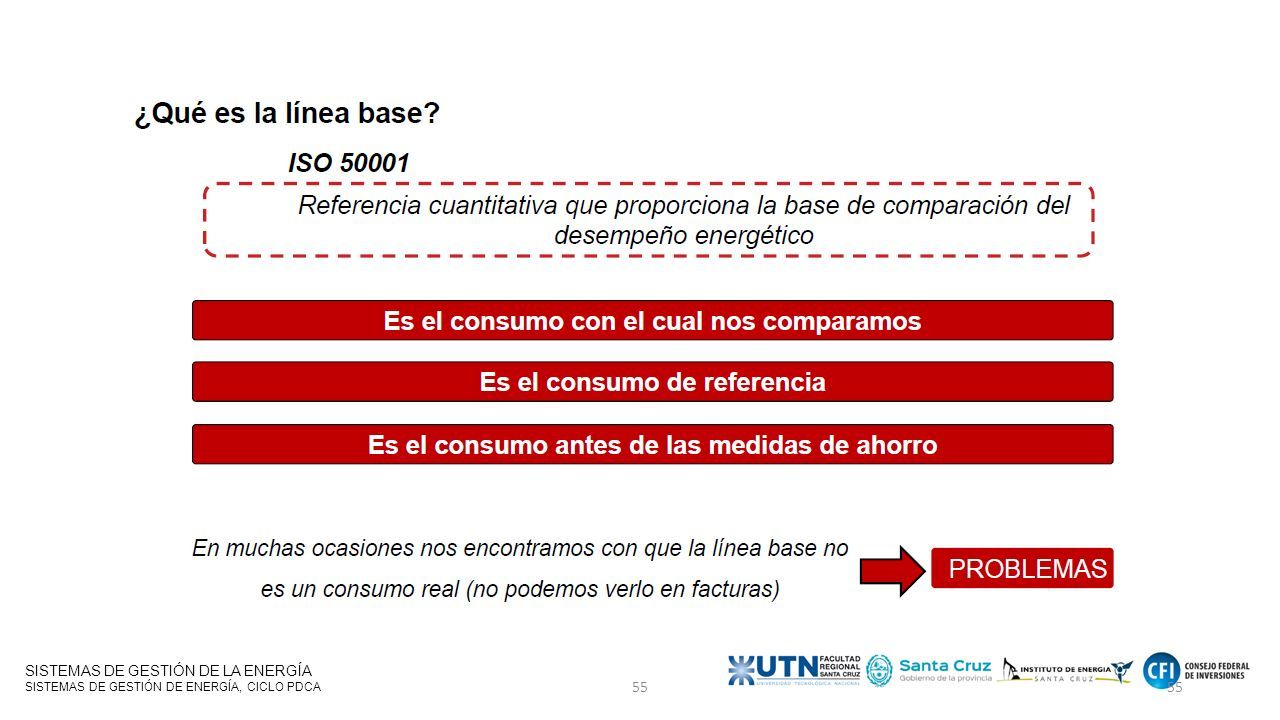

55 SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 55

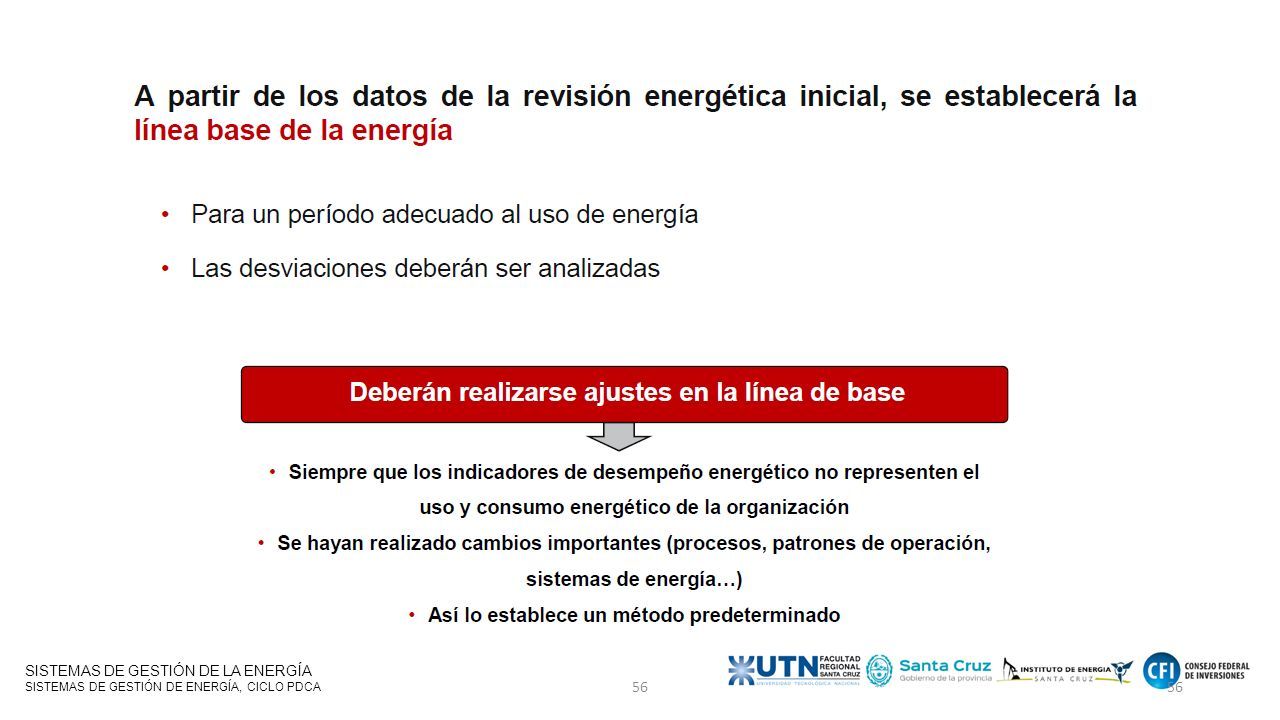

56 SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 56

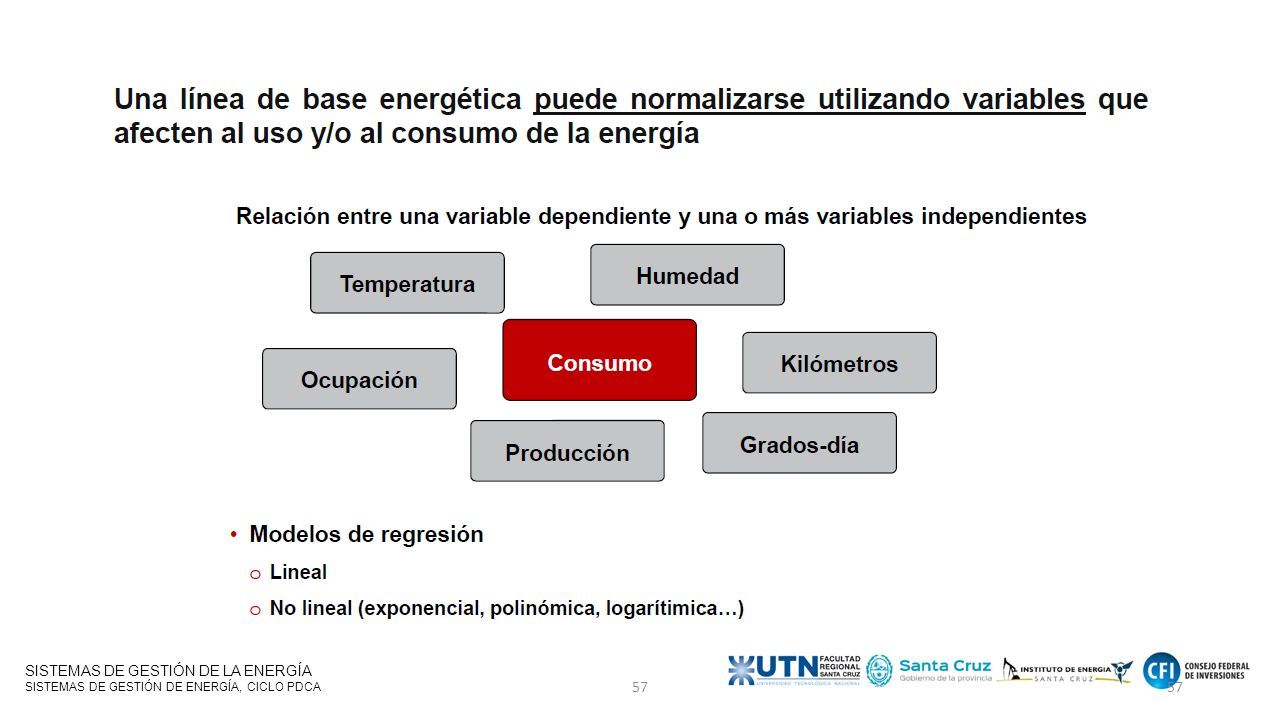

57 SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 57

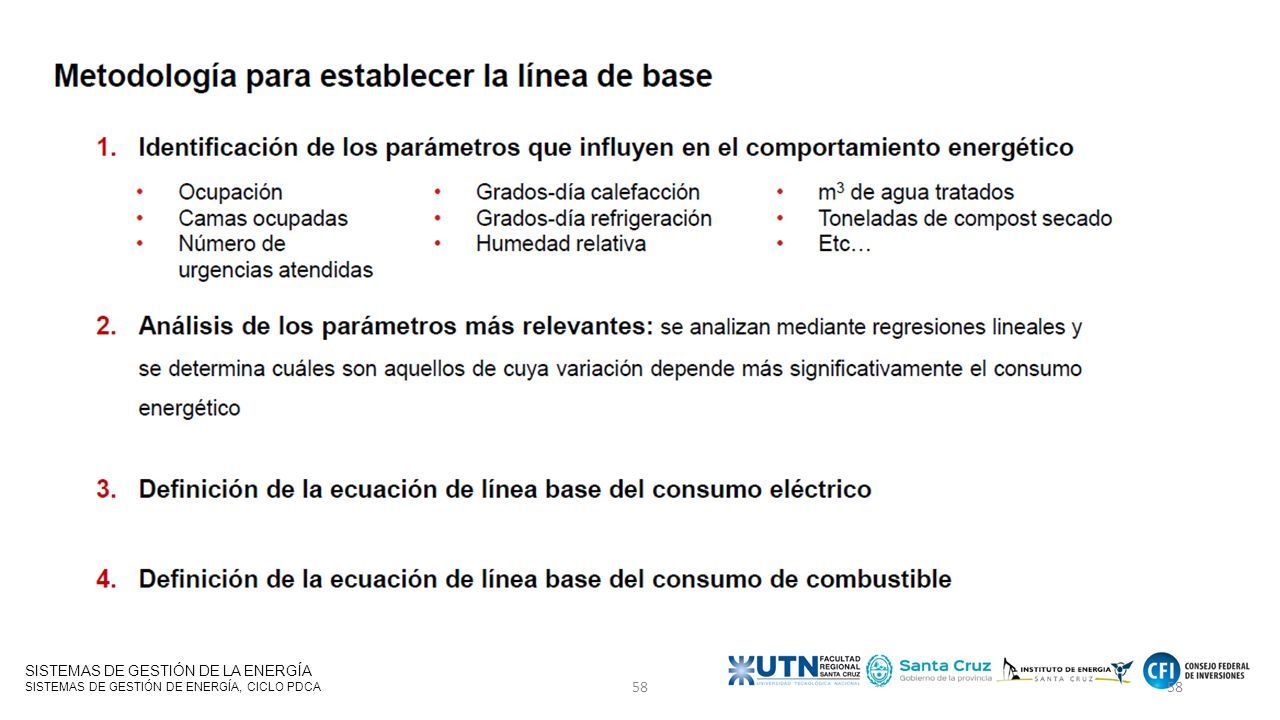

58 SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 58

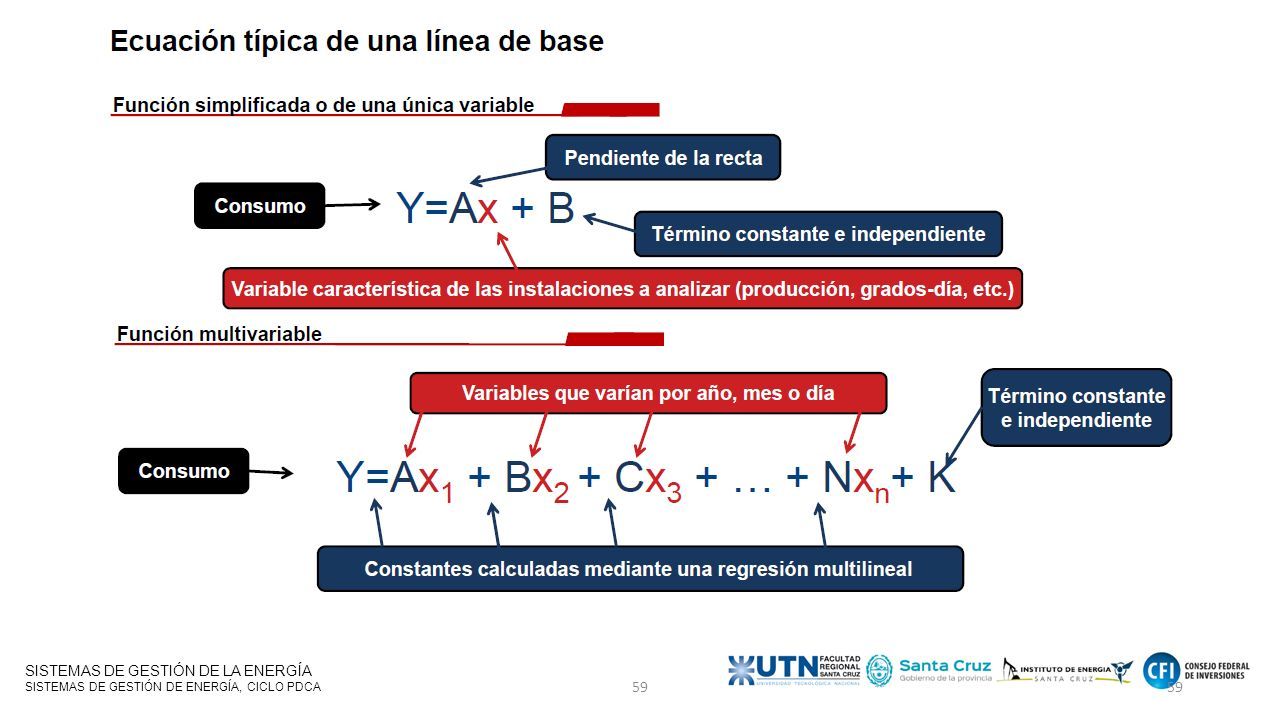

59 SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 59

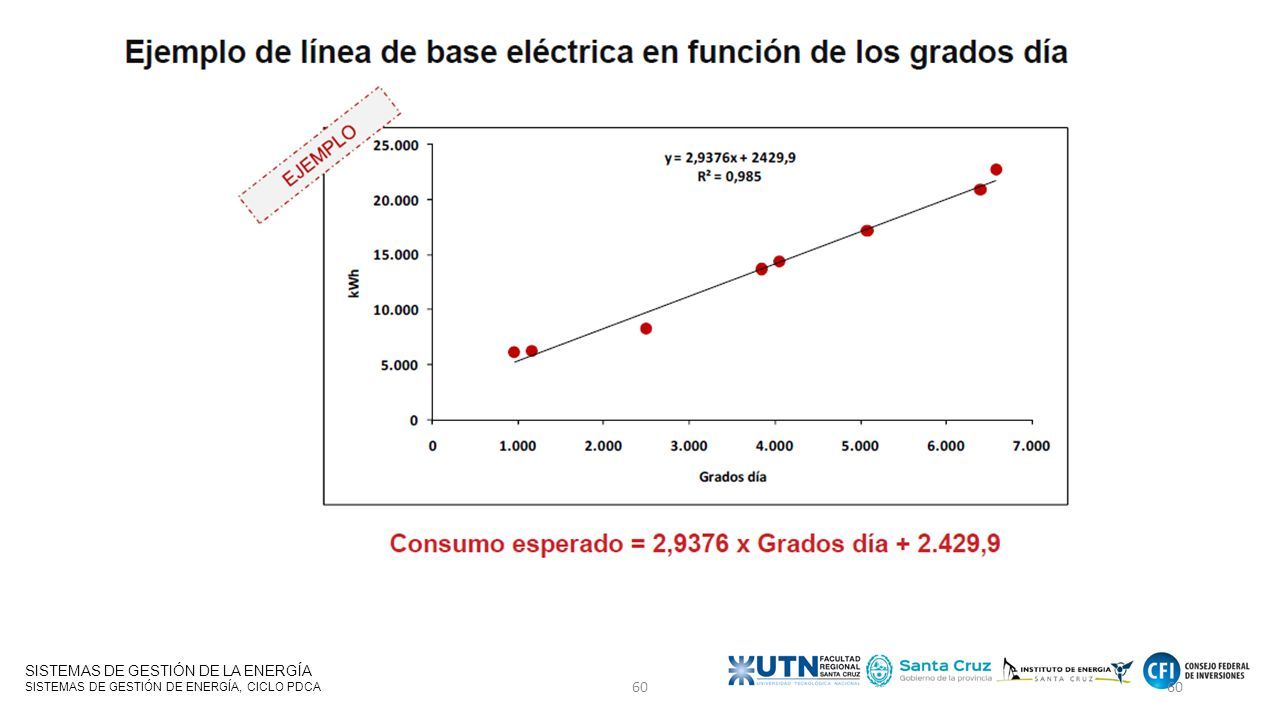

60 SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 60

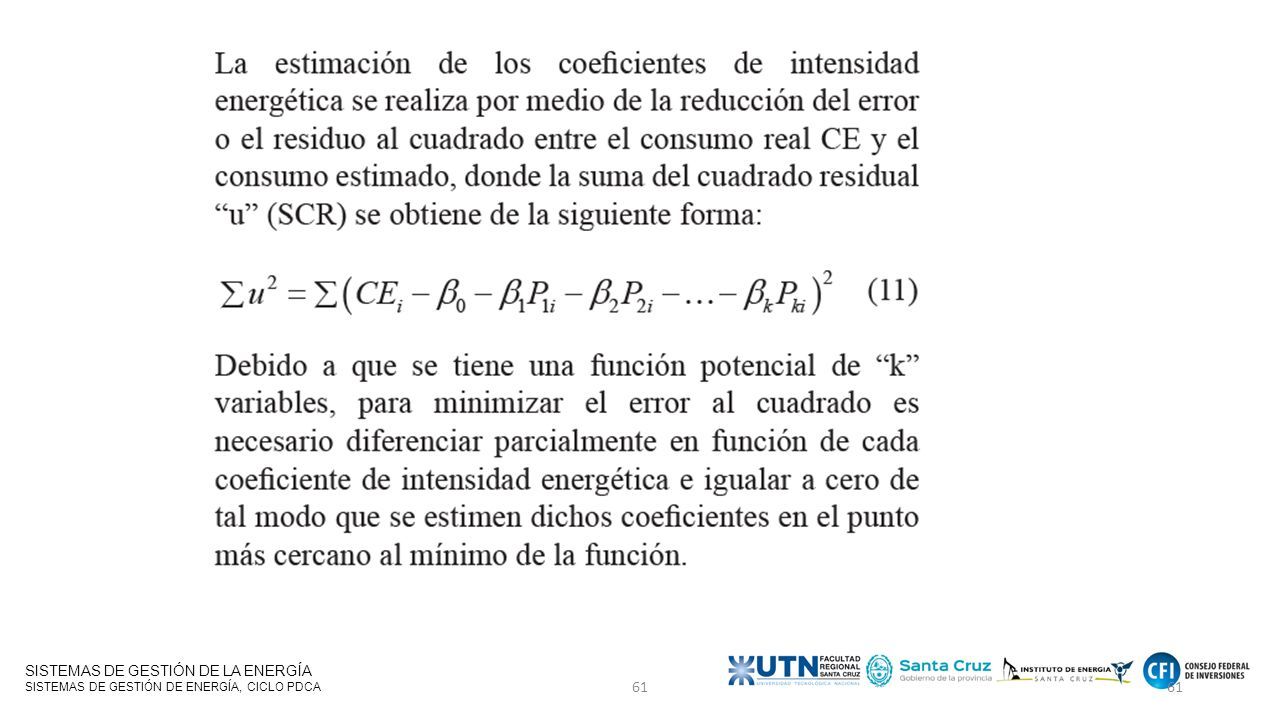

61 SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 61

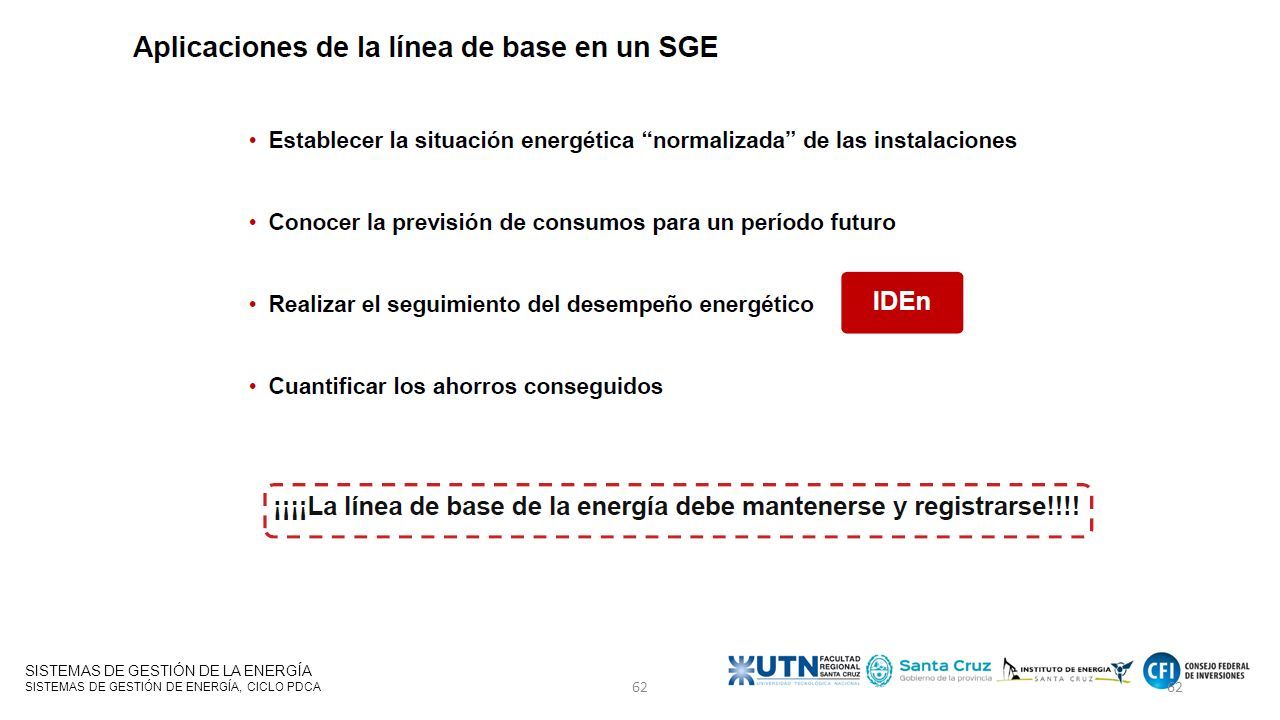

62 SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 62

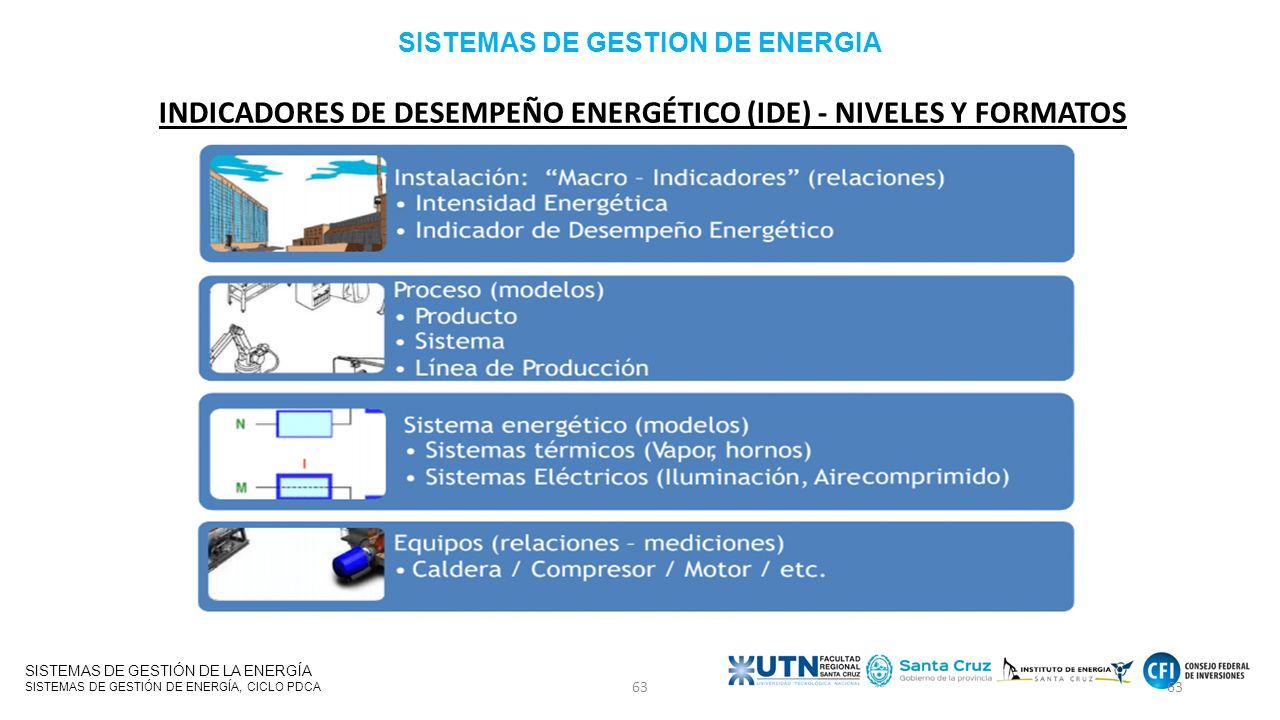

63 INDICADORES DE DESEMPEÑO ENERGÉTICO (IDE) - NIVELES Y FORMATOS SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 63 SISTEMAS DE GESTION DE ENERGIA

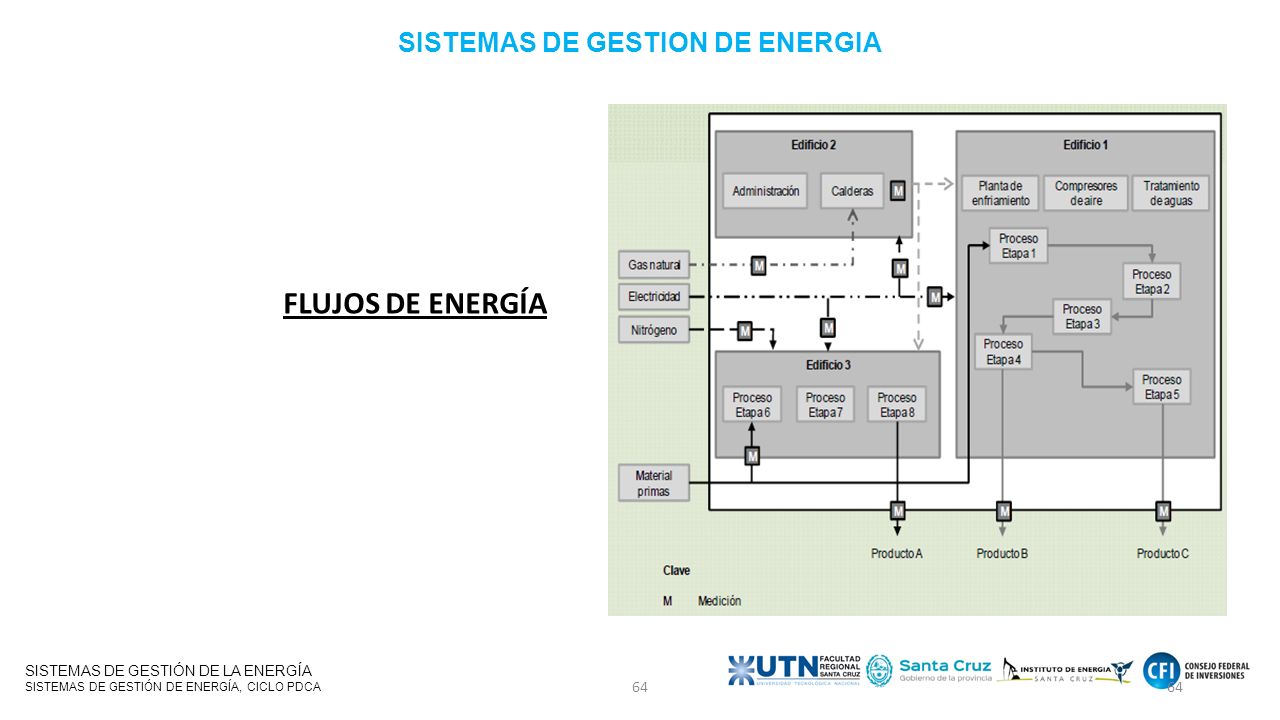

64 FLUJOS DE ENERGÍA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 64 SISTEMAS DE GESTION DE ENERGIA

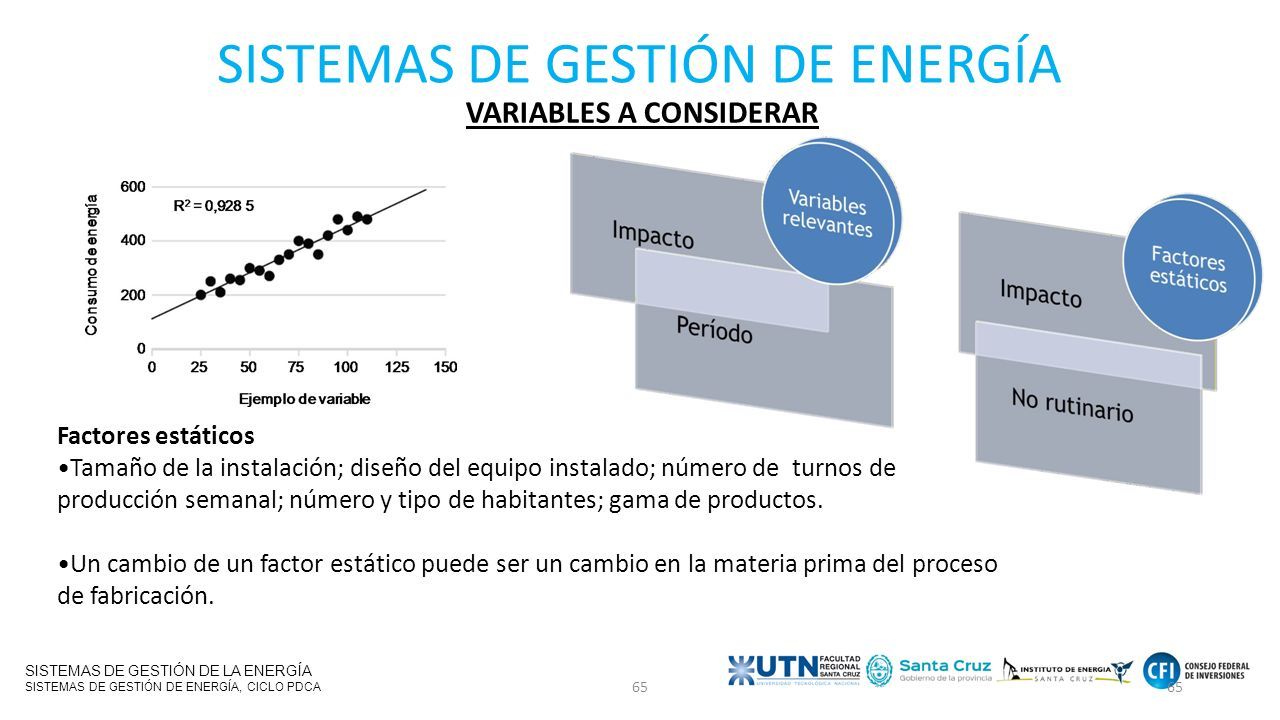

65 SISTEMAS DE GESTIÓN DE ENERGÍA VARIABLES A CONSIDERAR Factores estáticos Tamaño de la instalación; diseño del equipo instalado; número de turnos de producción semanal; número y tipo de habitantes; gama de productos. Un cambio de un factor estático puede ser un cambio en la materia prima del proceso de fabricación. SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 65

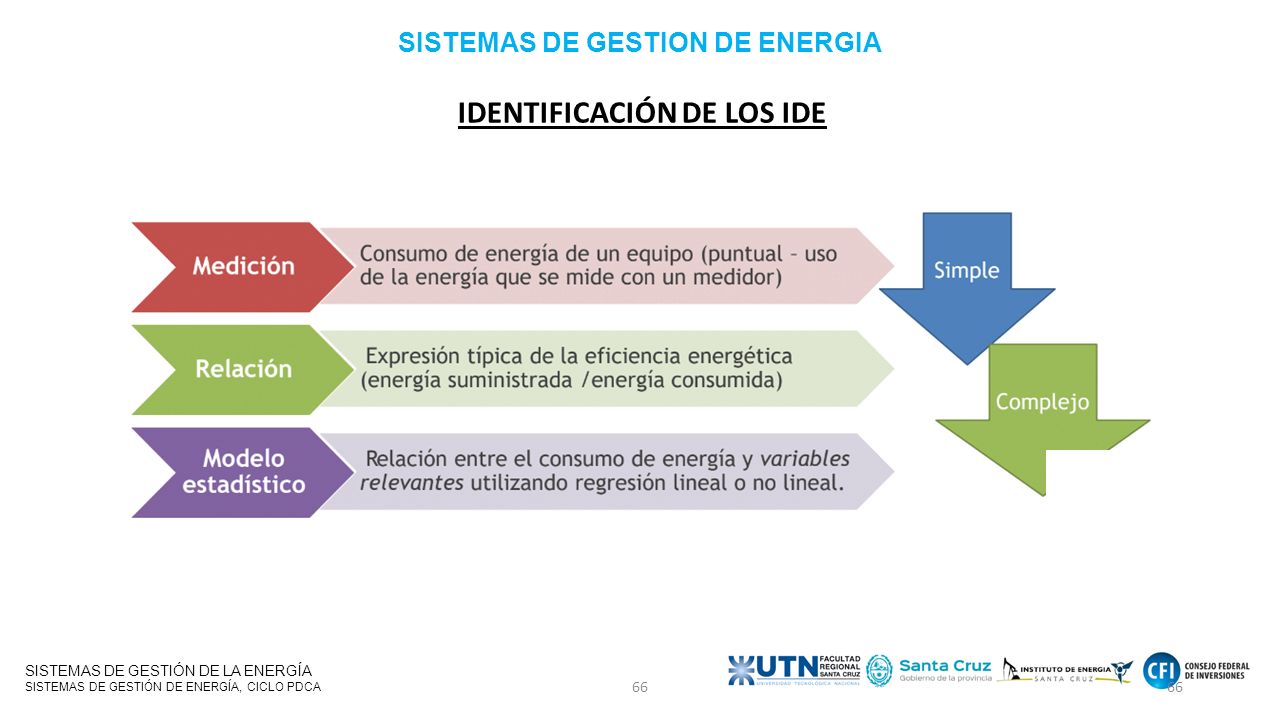

66 IDENTIFICACIÓN DE LOS IDE SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 66 SISTEMAS DE GESTION DE ENERGIA

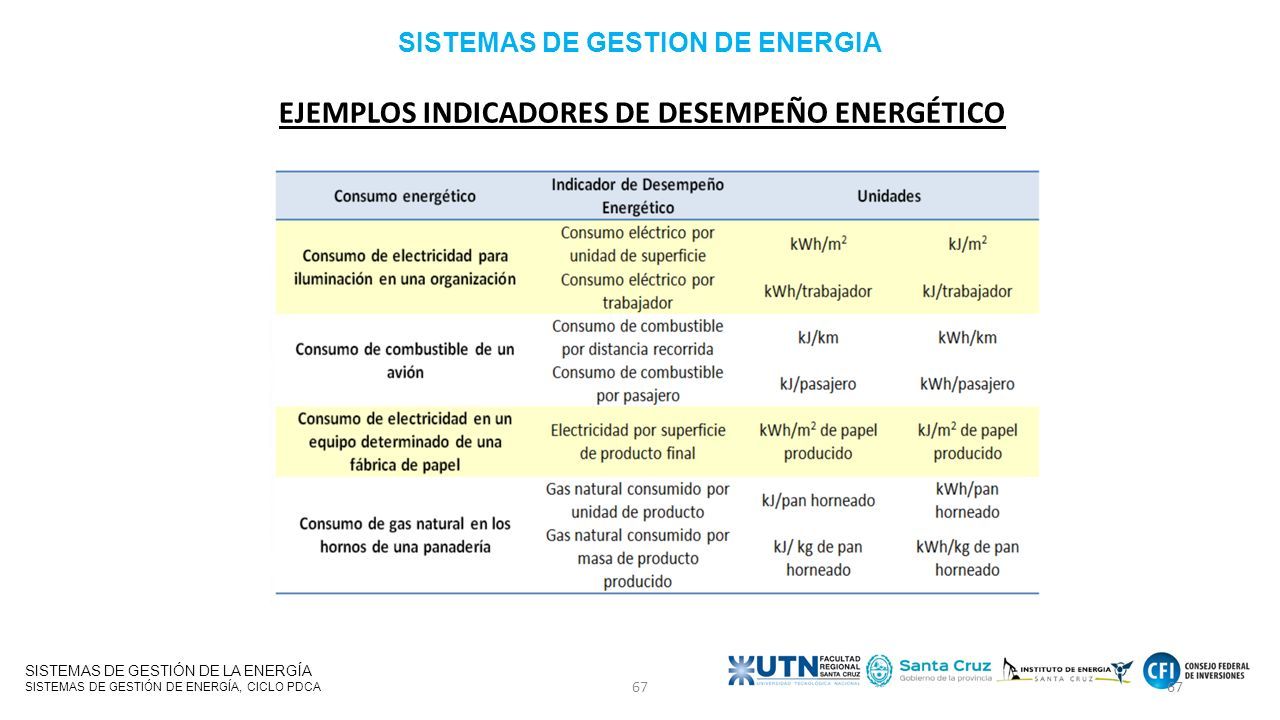

67 EJEMPLOS INDICADORES DE DESEMPEÑO ENERGÉTICO SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 67 SISTEMAS DE GESTION DE ENERGIA

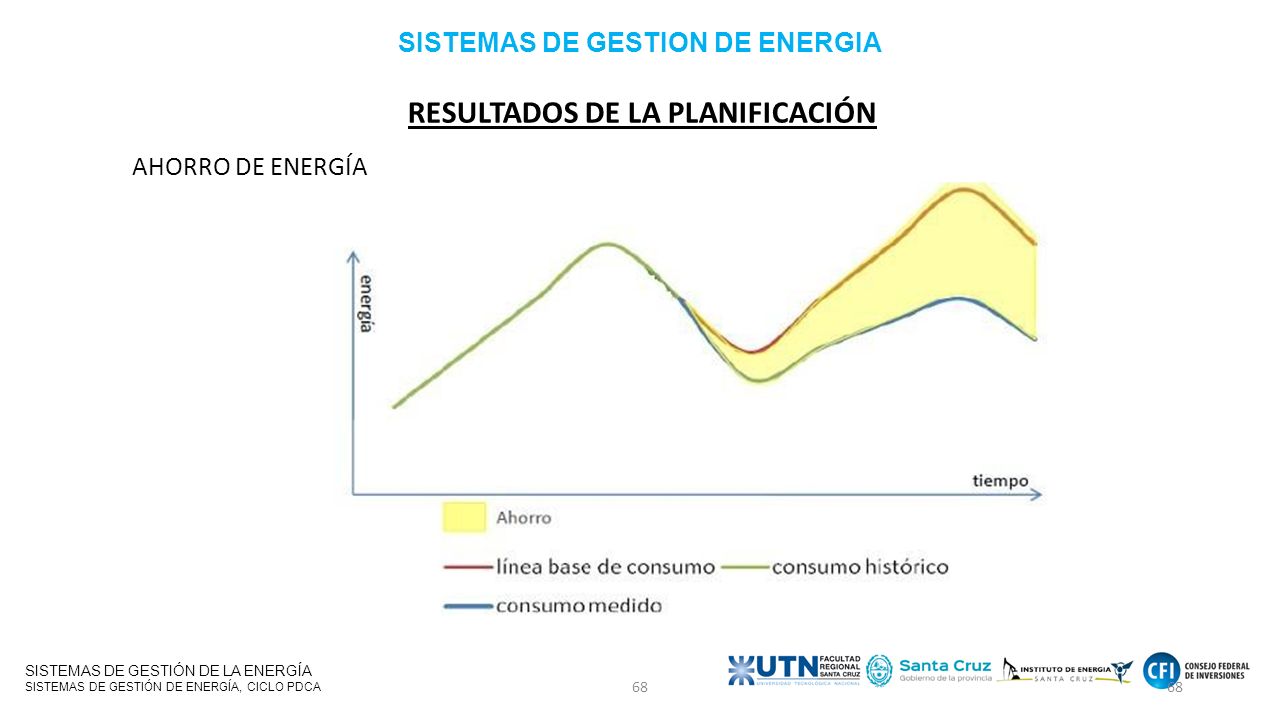

68 RESULTADOS DE LA PLANIFICACIÓN AHORRO DE ENERGÍA SISTEMAS DE GESTIÓN DE LA ENERGÍA SISTEMAS DE GESTIÓN DE ENERGÍA, CICLO PDCA 68 SISTEMAS DE GESTION DE ENERGIA

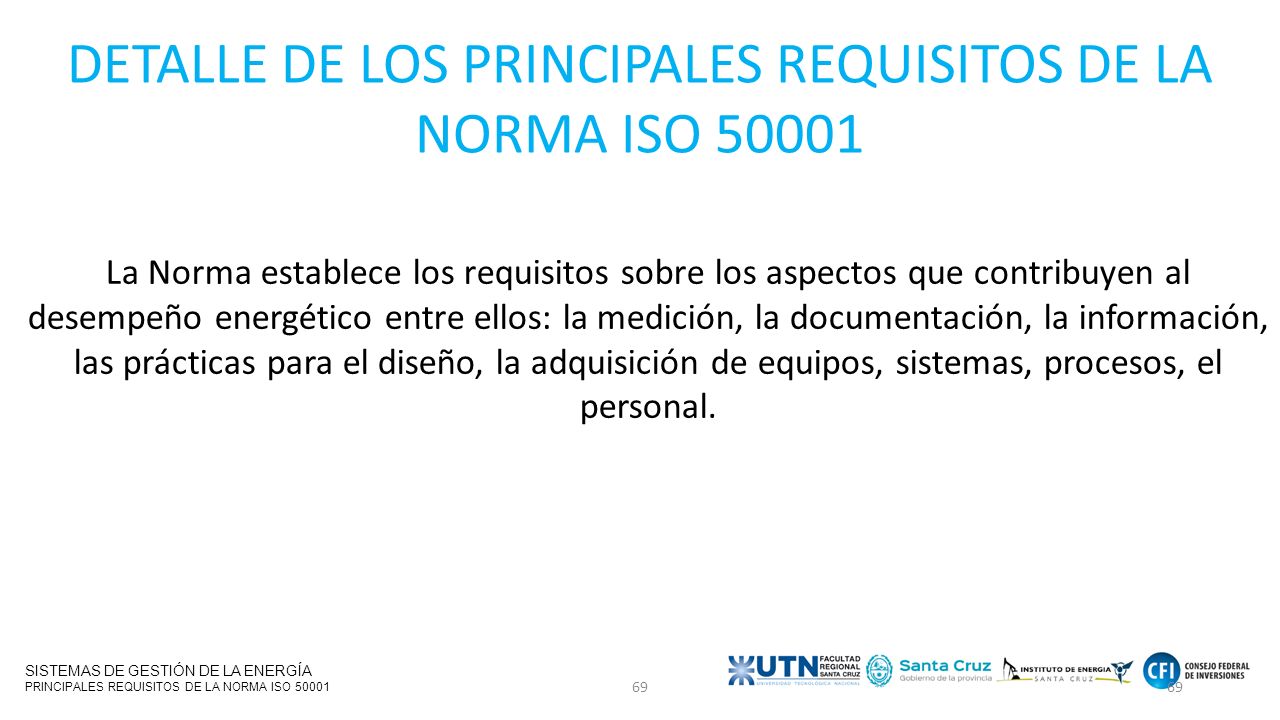

69 DETALLE DE LOS PRINCIPALES REQUISITOS DE LA NORMA ISO 50001 La Norma establece los requisitos sobre los aspectos que contribuyen al desempeño energético entre ellos: la medición, la documentación, la información, las prácticas para el diseño, la adquisición de equipos, sistemas, procesos, el personal. SISTEMAS DE GESTIÓN DE LA ENERGÍA PRINCIPALES REQUISITOS DE LA NORMA ISO 50001 69

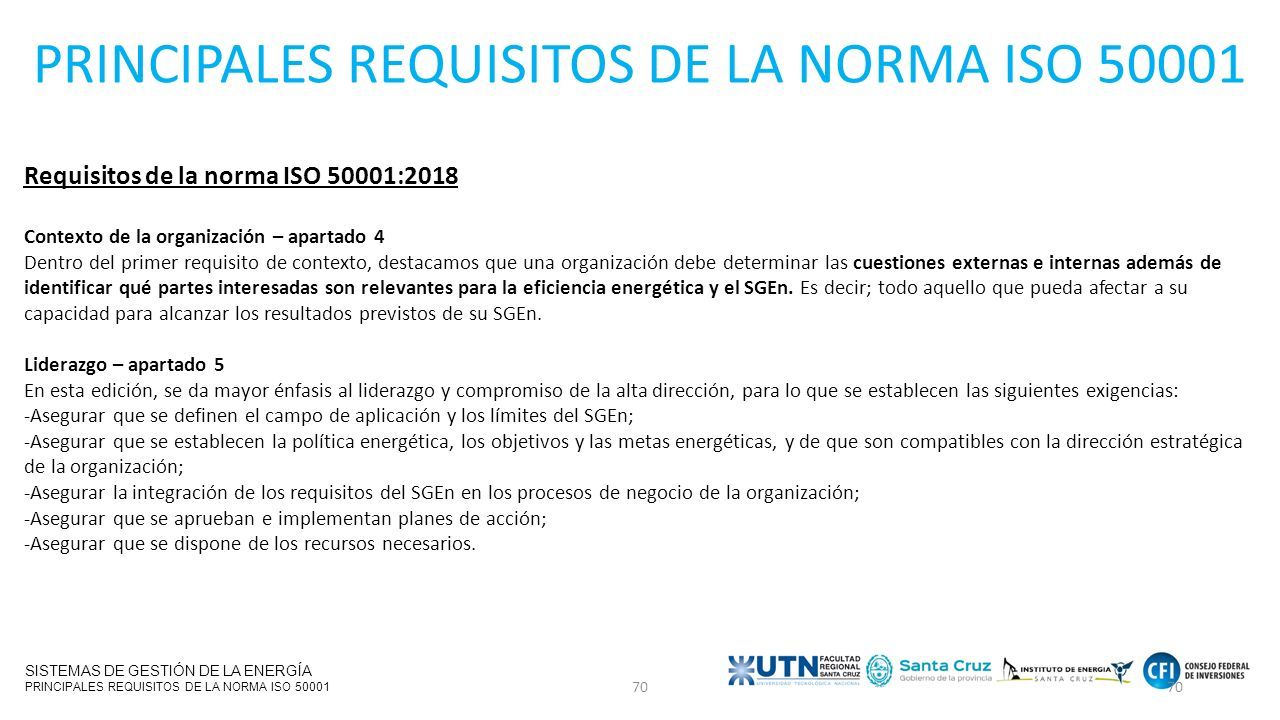

70 Requisitos de la norma ISO 50001:2018 Contexto de la organización – apartado 4 Dentro del primer requisito de contexto, destacamos que una organización debe determinar las cuestiones externas e internas además de identificar qué partes interesadas son relevantes para la eficiencia energética y el SGEn. Es decir; todo aquello que pueda afectar a su capacidad para alcanzar los resultados previstos de su SGEn. Liderazgo – apartado 5 En esta edición, se da mayor énfasis al liderazgo y compromiso de la alta dirección, para lo que se establecen las siguientes exigencias: -Asegurar que se definen el campo de aplicación y los límites del SGEn; -Asegurar que se establecen la política energética, los objetivos y las metas energéticas, y de que son compatibles con la dirección estratégica de la organización; -Asegurar la integración de los requisitos del SGEn en los procesos de negocio de la organización; -Asegurar que se aprueban e implementan planes de acción; -Asegurar que se dispone de los recursos necesarios. PRINCIPALES REQUISITOS DE LA NORMA ISO 50001 SISTEMAS DE GESTIÓN DE LA ENERGÍA PRINCIPALES REQUISITOS DE LA NORMA ISO 50001 70

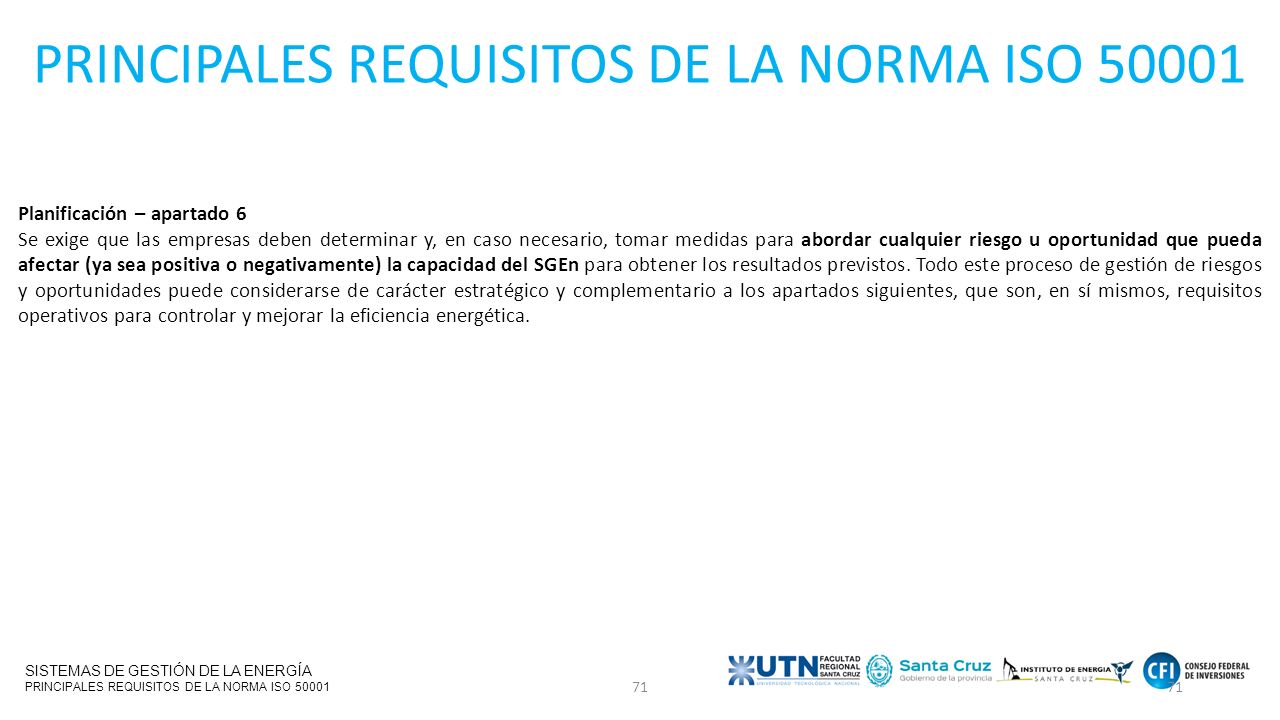

71 Planificación – apartado 6 Se exige que las empresas deben determinar y, en caso necesario, tomar medidas para abordar cualquier riesgo u oportunidad que pueda afectar (ya sea positiva o negativamente) la capacidad del SGEn para obtener los resultados previstos. Todo este proceso de gestión de riesgos y oportunidades puede considerarse de carácter estratégico y complementario a los apartados siguientes, que son, en sí mismos, requisitos operativos para controlar y mejorar la eficiencia energética. PRINCIPALES REQUISITOS DE LA NORMA ISO 50001 SISTEMAS DE GESTIÓN DE LA ENERGÍA PRINCIPALES REQUISITOS DE LA NORMA ISO 50001 71

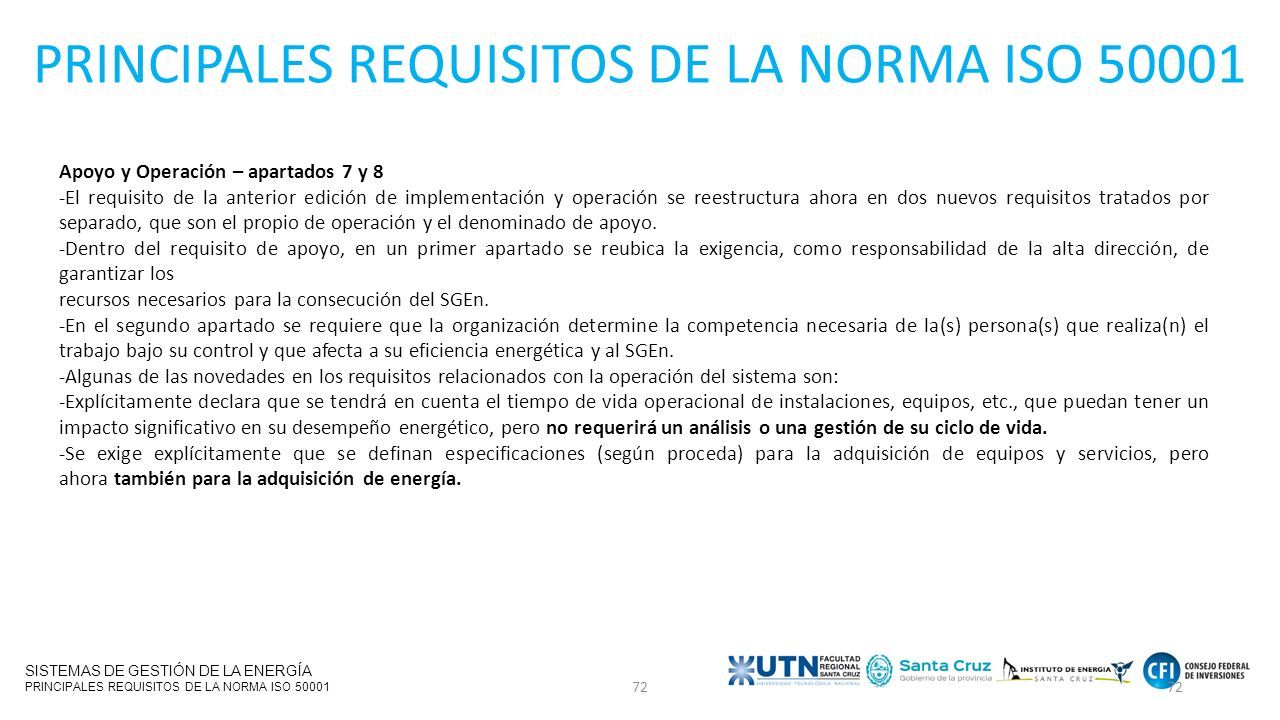

72 Apoyo y Operación – apartados 7 y 8​ -El requisito de la anterior edición de implementación y operación se reestructura ahora en dos nuevos requisitos tratados por separado, que son el propio de operación y el denominado de apoyo.​ -Dentro del requisito de apoyo, en un primer apartado se reubica la exigencia, como responsabilidad de la alta dirección, de garantizar los​ recursos necesarios para la consecución del SGEn.​ -En el segundo apartado se requiere que la organización determine la competencia necesaria de la(s) persona(s) que realiza(n) el trabajo bajo su control y que afecta a su eficiencia energética y al SGEn.​ -Algunas de las novedades en los requisitos relacionados con la operación del sistema son:​ -Explícitamente declara que se tendrá en cuenta el tiempo de vida operacional de instalaciones, equipos, etc., que puedan tener un impacto significativo en su desempeño energético, pero no requerirá un análisis o una gestión de su ciclo de vida.​ -Se exige explícitamente que se definan especificaciones (según proceda) para la adquisición de equipos y servicios, pero ahora también para la adquisición de energía.​ PRINCIPALES REQUISITOS DE LA NORMA ISO 50001 SISTEMAS DE GESTIÓN DE LA ENERGÍA PRINCIPALES REQUISITOS DE LA NORMA ISO 50001 72

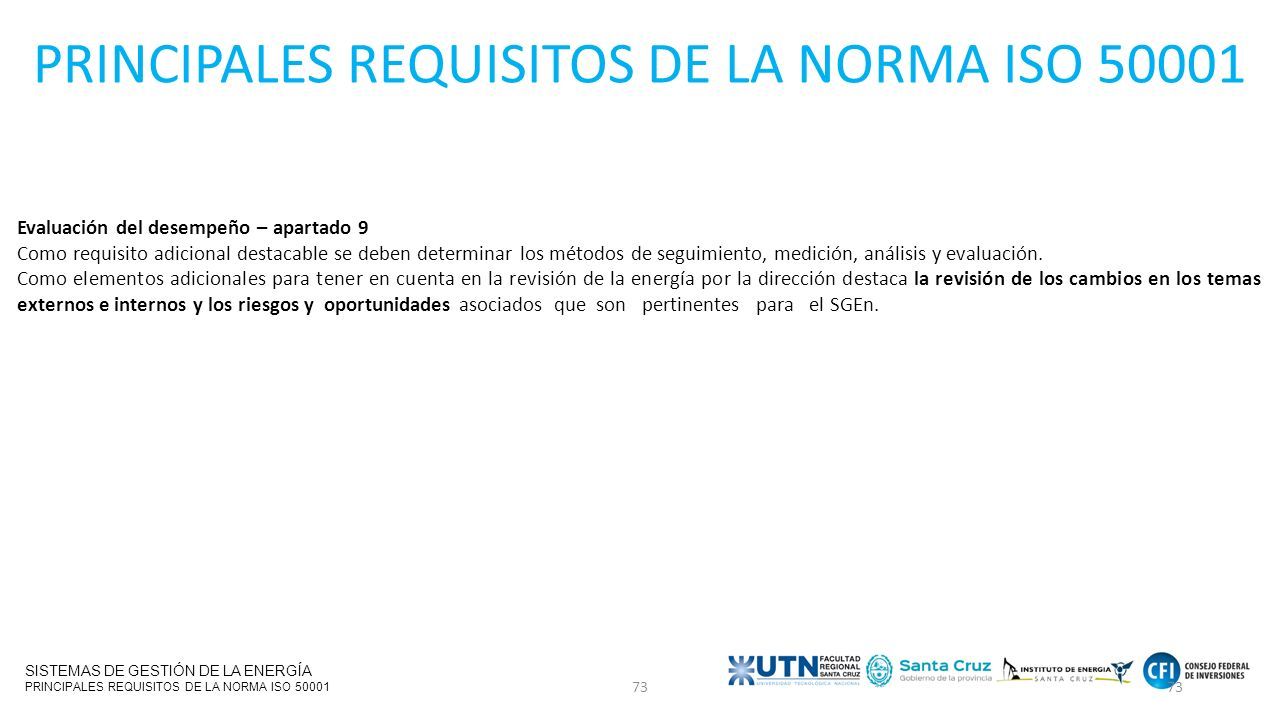

73 Evaluación del desempeño – apartado 9 Como requisito adicional destacable se deben determinar los métodos de seguimiento, medición, análisis y evaluación. Como elementos adicionales para tener en cuenta en la revisión de la energía por la dirección destaca la revisión de los cambios en los temas externos e internos y los riesgos y oportunidades asociados que son pertinentes para el SGEn. PRINCIPALES REQUISITOS DE LA NORMA ISO 50001 SISTEMAS DE GESTIÓN DE LA ENERGÍA PRINCIPALES REQUISITOS DE LA NORMA ISO 50001 73

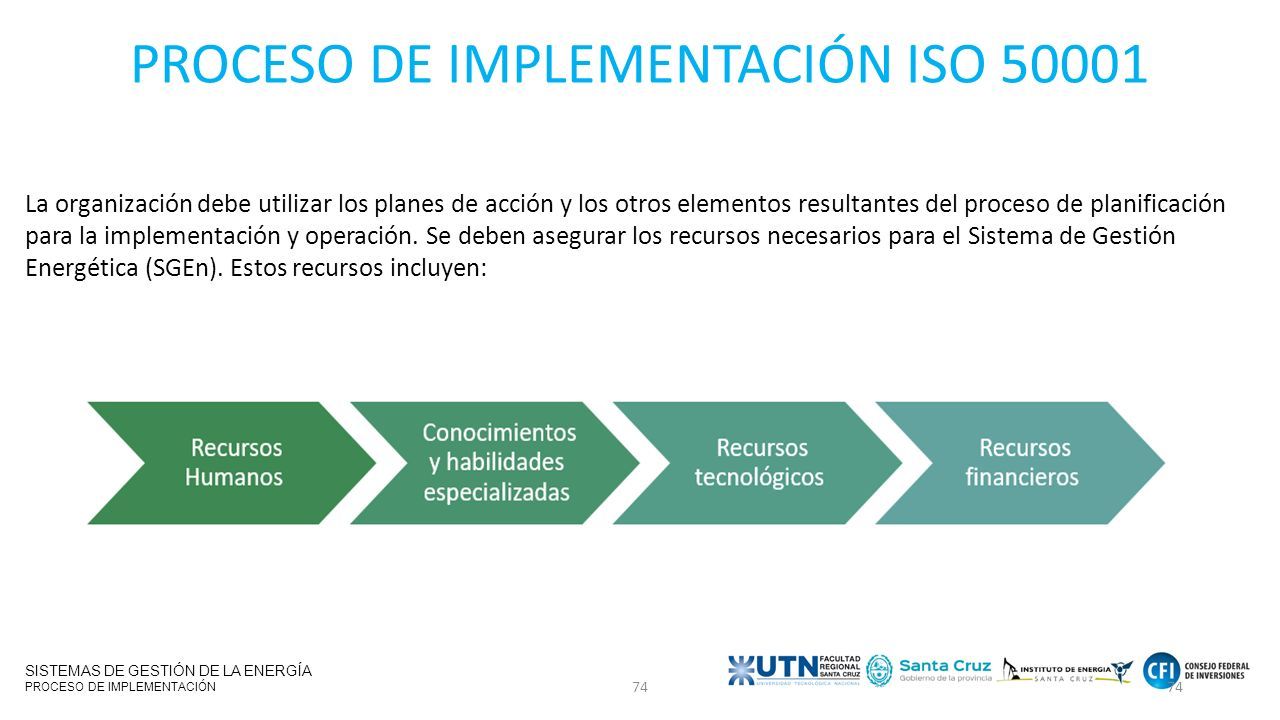

74 PROCESO DE IMPLEMENTACIÓN ISO 50001 La organización debe utilizar los planes de acción y los otros elementos resultantes del proceso de planificación para la implementación y operación. Se deben asegurar los recursos necesarios para el Sistema de Gestión Energética (SGEn). Estos recursos incluyen: SISTEMAS DE GESTIÓN DE LA ENERGÍA PROCESO DE IMPLEMENTACIÓN 74

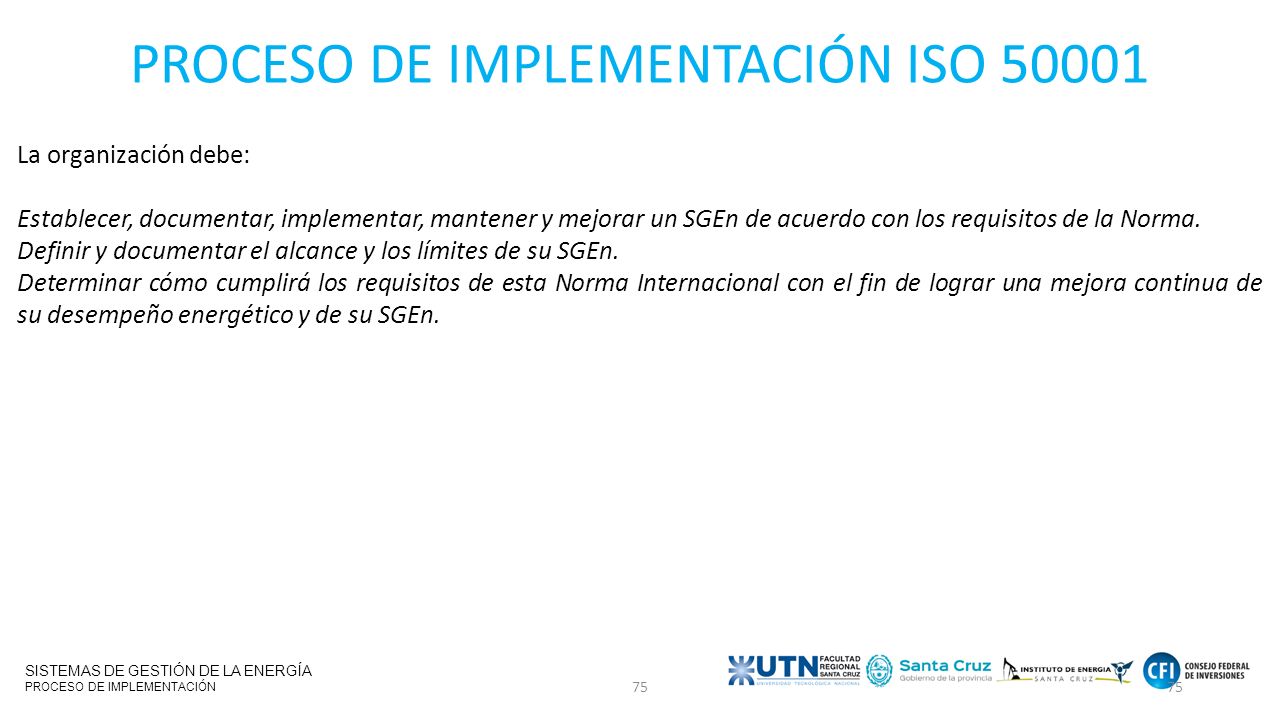

75 La organización debe: Establecer, documentar, implementar, mantener y mejorar un SGEn de acuerdo con los requisitos de la Norma. Definir y documentar el alcance y los límites de su SGEn. Determinar cómo cumplirá los requisitos de esta Norma Internacional con el fin de lograr una mejora continua de su desempeño energético y de su SGEn. PROCESO DE IMPLEMENTACIÓN ISO 50001 SISTEMAS DE GESTIÓN DE LA ENERGÍA PROCESO DE IMPLEMENTACIÓN 75

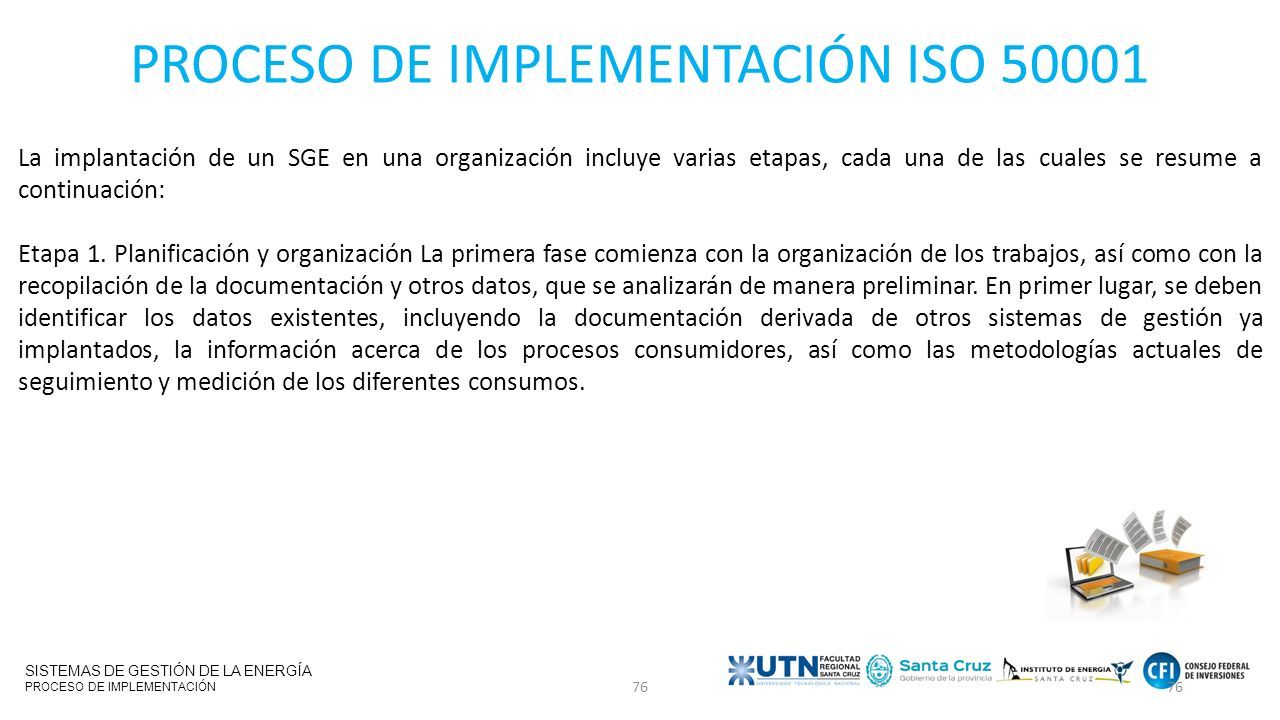

76 La implantación de un SGE en una organización incluye varias etapas, cada una de las cuales se resume a continuación: Etapa 1. Planificación y organización La primera fase comienza con la organización de los trabajos, así como con la recopilación de la documentación y otros datos, que se analizarán de manera preliminar. En primer lugar, se deben identificar los datos existentes, incluyendo la documentación derivada de otros sistemas de gestión ya implantados, la información acerca de los procesos consumidores, así como las metodologías actuales de seguimiento y medición de los diferentes consumos. PROCESO DE IMPLEMENTACIÓN ISO 50001 SISTEMAS DE GESTIÓN DE LA ENERGÍA PROCESO DE IMPLEMENTACIÓN 76

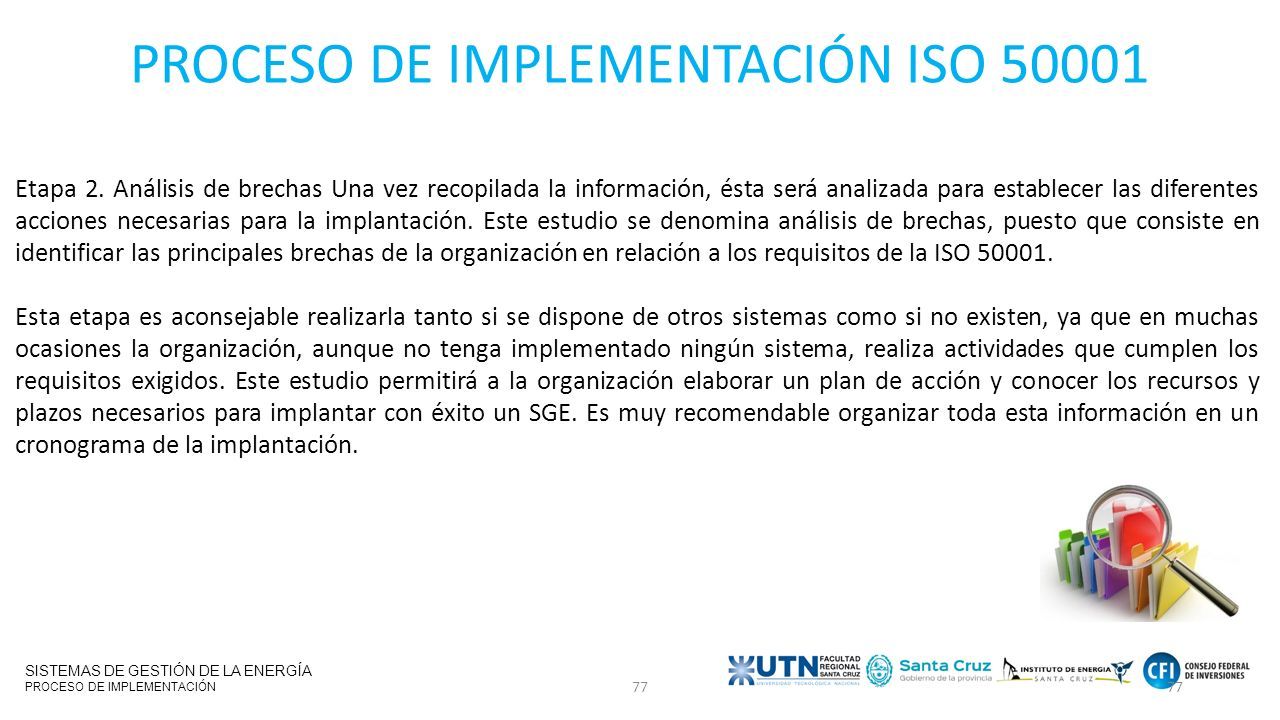

77 Etapa 2. Análisis de brechas Una vez recopilada la información, ésta será analizada para establecer las diferentes acciones necesarias para la implantación. Este estudio se denomina análisis de brechas, puesto que consiste en identificar las principales brechas de la organización en relación a los requisitos de la ISO 50001. Esta etapa es aconsejable realizarla tanto si se dispone de otros sistemas como si no existen, ya que en muchas ocasiones la organización, aunque no tenga implementado ningún sistema, realiza actividades que cumplen los requisitos exigidos. Este estudio permitirá a la organización elaborar un plan de acción y conocer los recursos y plazos necesarios para implantar con éxito un SGE. Es muy recomendable organizar toda esta información en un cronograma de la implantación. PROCESO DE IMPLEMENTACIÓN ISO 50001 SISTEMAS DE GESTIÓN DE LA ENERGÍA PROCESO DE IMPLEMENTACIÓN 77

78 Etapa 3. Implantación del SGE: La organización, con ayuda de la información recopilada en las etapas anteriores, debe ir desarrollando la metodología necesaria para dar cumplimiento a cada uno de los requisitos anteriormente desarrollados. Etapa 4. Desarrollo documental del SGE: Una vez definida la sistemática que se va a seguir, el siguiente paso es desarrollar la documentación asociada a la metodología y que cumplan con los requisitos de la ISO 50001. Este proceso puede realizarse de manera simultánea con la etapa 3. PROCESO DE IMPLEMENTACIÓN ISO 50001 SISTEMAS DE GESTIÓN DE LA ENERGÍA PROCESO DE IMPLEMENTACIÓN 78

79 Etapa 5. Puesta en marcha del SGE Una vez acabadas las etapas 3 y 4, el sistema ya está listo para empezar a funcionar. Esta última etapa cuenta a su vez con otras sub-etapas que garantizarán una correcta implantación. PROCESO DE IMPLEMENTACIÓN ISO 50001 SISTEMAS DE GESTIÓN DE LA ENERGÍA PROCESO DE IMPLEMENTACIÓN 79

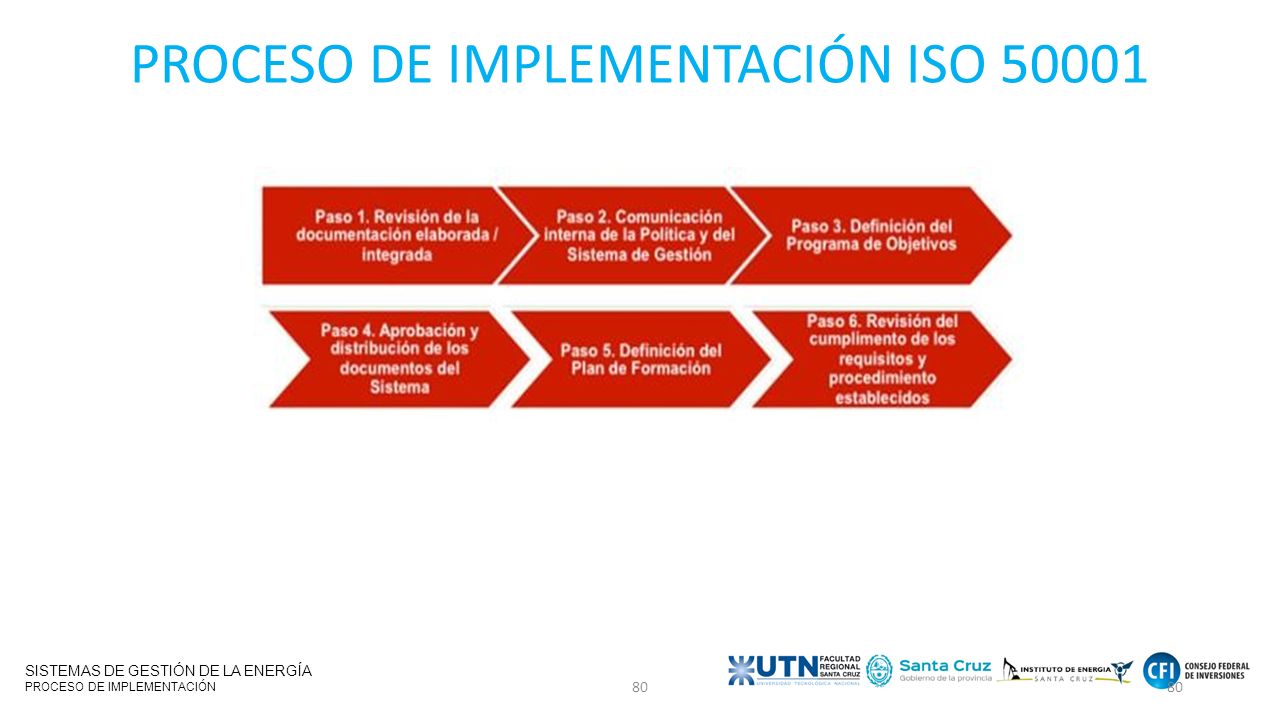

80 PROCESO DE IMPLEMENTACIÓN ISO 50001 SISTEMAS DE GESTIÓN DE LA ENERGÍA PROCESO DE IMPLEMENTACIÓN 80

81 AUDITORÍA ENERGÉTICA EN UN SGEN La auditoría energética, es una vía para analizar sistemáticamente los consumos energéticos de un edificio, industria o procesos, determinando cuándo, dónde y cómo se consume la energía, con el finde identificar oportunidades de ahorro y definir las medidas para el mismo. Representa una fotografía en un momento puntual de la empresa. Los OBJETIVOS PRINCIPALES son: SISTEMAS DE GESTIÓN DE LA ENERGÍA AUDITORÍA ENERGÉTICA EN UN SGEN 81

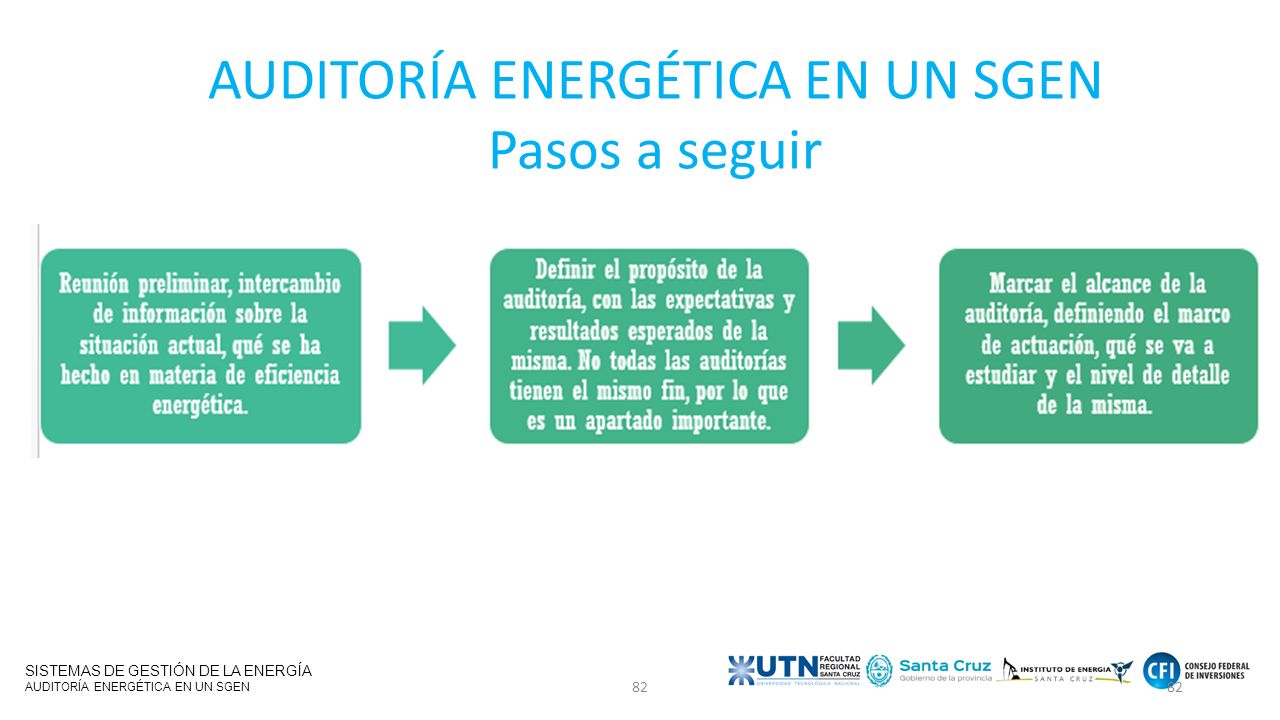

82 AUDITORÍA ENERGÉTICA EN UN SGEN Pasos a seguir SISTEMAS DE GESTIÓN DE LA ENERGÍA AUDITORÍA ENERGÉTICA EN UN SGEN 82

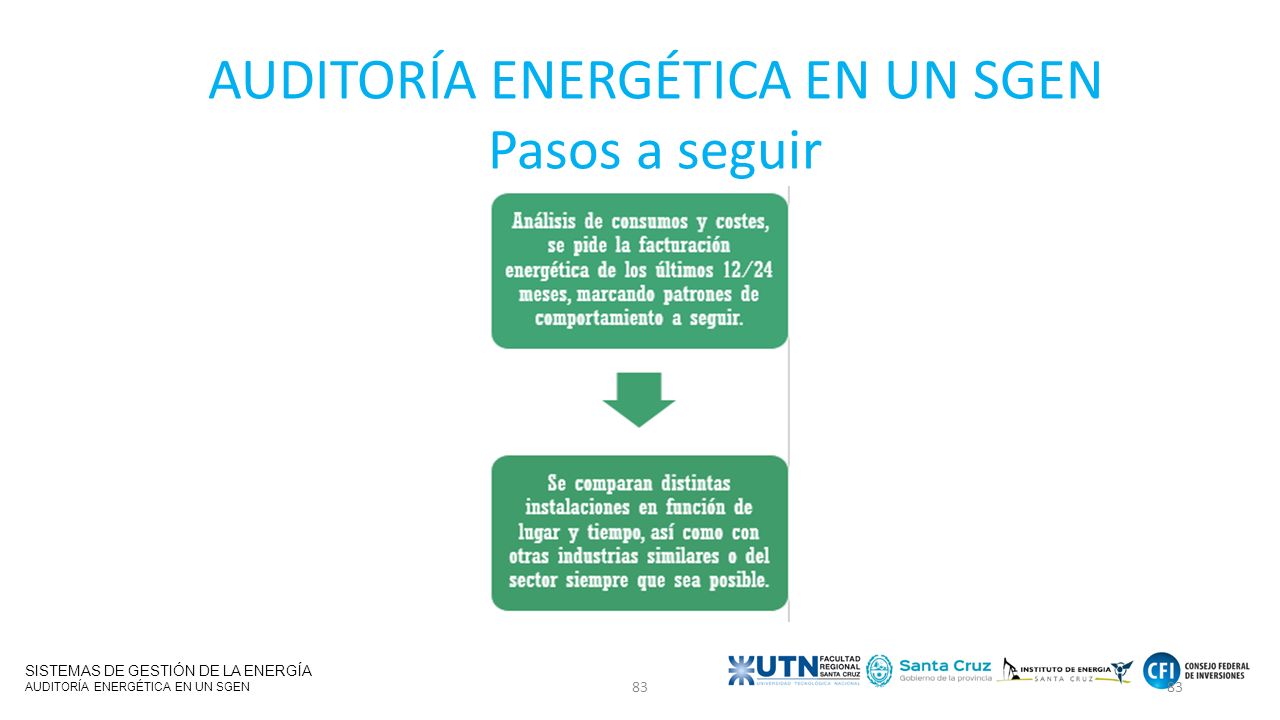

83 AUDITORÍA ENERGÉTICA EN UN SGEN Pasos a seguir SISTEMAS DE GESTIÓN DE LA ENERGÍA AUDITORÍA ENERGÉTICA EN UN SGEN 83

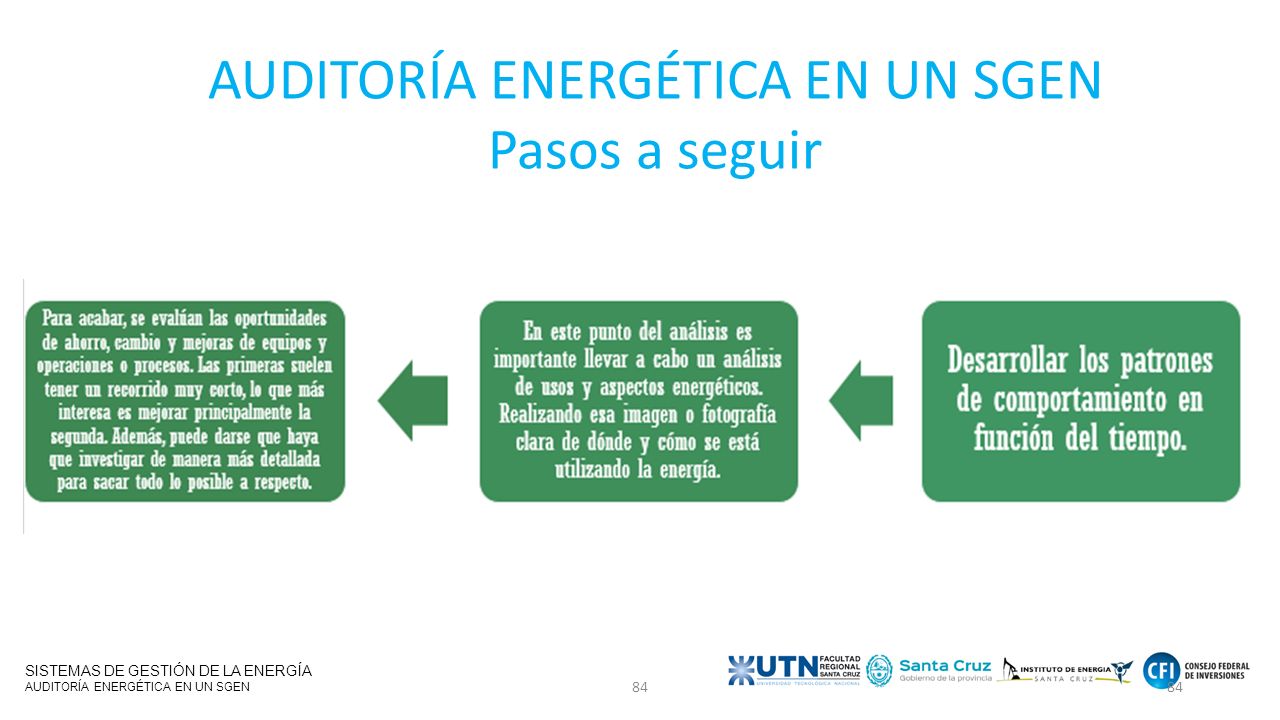

84 AUDITORÍA ENERGÉTICA EN UN SGEN Pasos a seguir SISTEMAS DE GESTIÓN DE LA ENERGÍA AUDITORÍA ENERGÉTICA EN UN SGEN 84

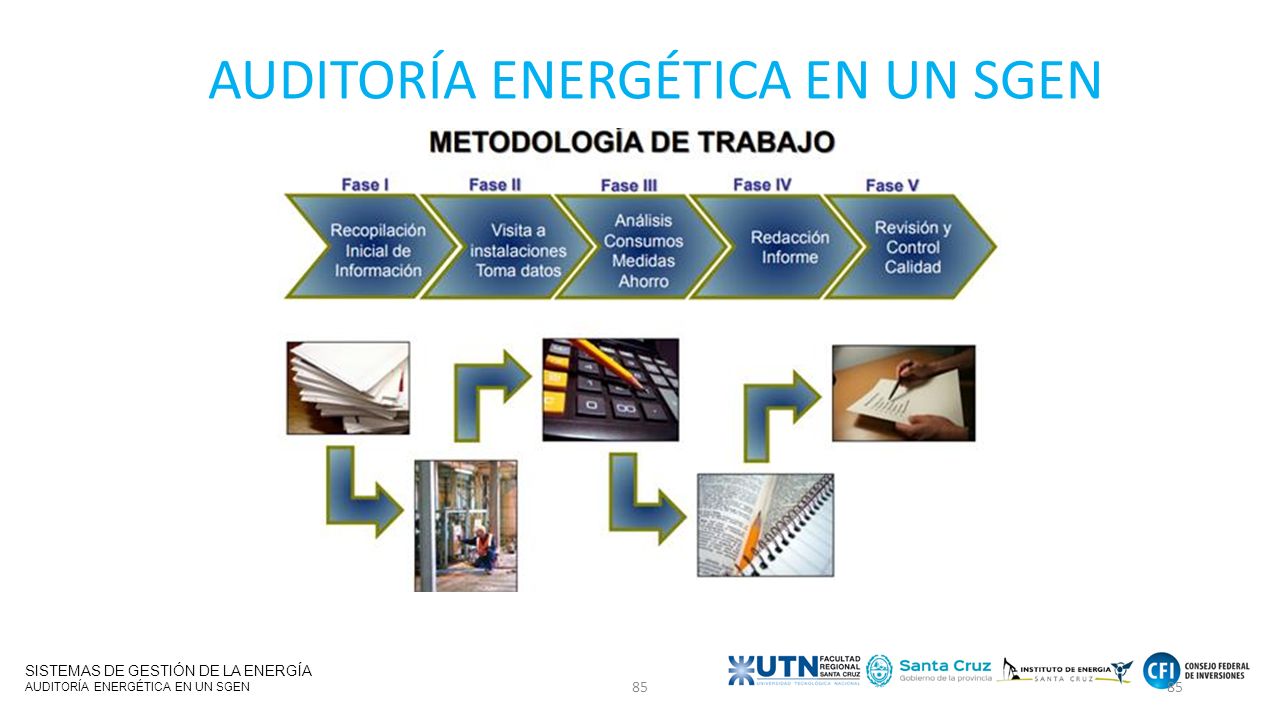

85 AUDITORÍA ENERGÉTICA EN UN SGEN SISTEMAS DE GESTIÓN DE LA ENERGÍA AUDITORÍA ENERGÉTICA EN UN SGEN 85

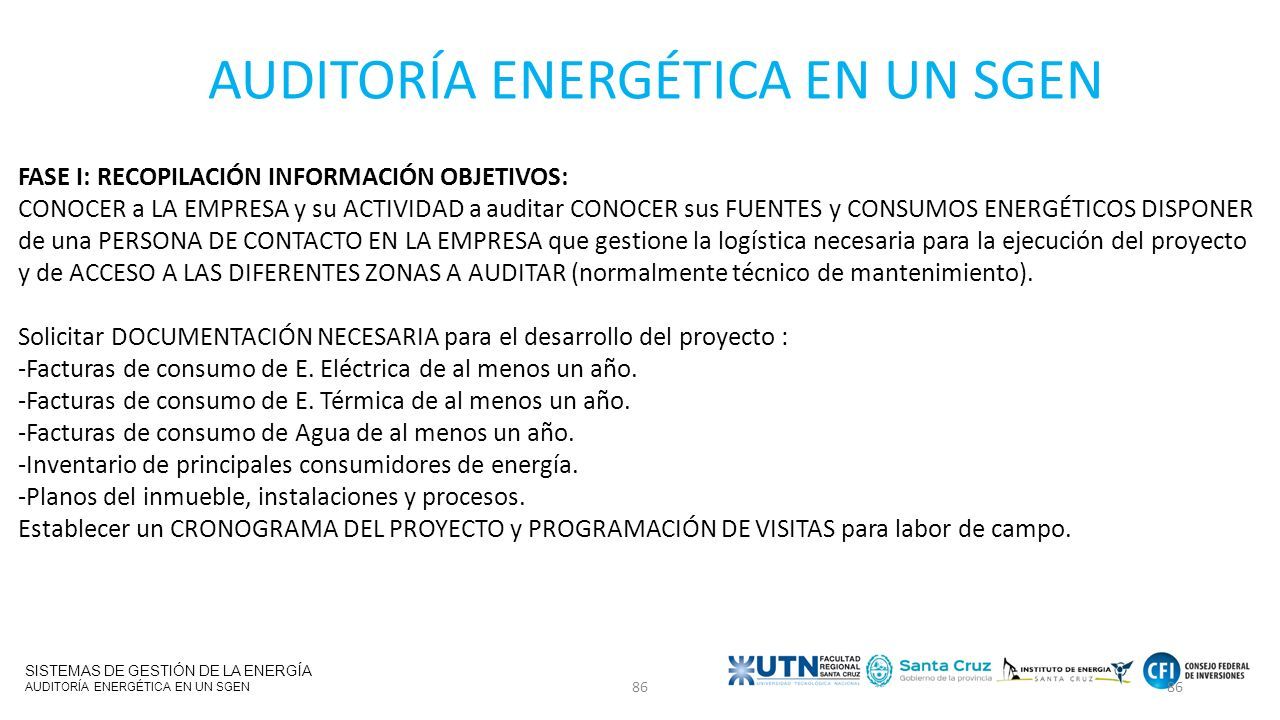

86 FASE I: RECOPILACIÓN INFORMACIÓN OBJETIVOS: CONOCER a LA EMPRESA y su ACTIVIDAD a auditar CONOCER sus FUENTES y CONSUMOS ENERGÉTICOS DISPONER de una PERSONA DE CONTACTO EN LA EMPRESA que gestione la logística necesaria para la ejecución del proyecto y de ACCESO A LAS DIFERENTES ZONAS A AUDITAR (normalmente técnico de mantenimiento). Solicitar DOCUMENTACIÓN NECESARIA para el desarrollo del proyecto : -Facturas de consumo de E. Eléctrica de al menos un año. -Facturas de consumo de E. Térmica de al menos un año. -Facturas de consumo de Agua de al menos un año. -Inventario de principales consumidores de energía. -Planos del inmueble, instalaciones y procesos. Establecer un CRONOGRAMA DEL PROYECTO y PROGRAMACIÓN DE VISITAS para labor de campo. AUDITORÍA ENERGÉTICA EN UN SGEN SISTEMAS DE GESTIÓN DE LA ENERGÍA AUDITORÍA ENERGÉTICA EN UN SGEN 86

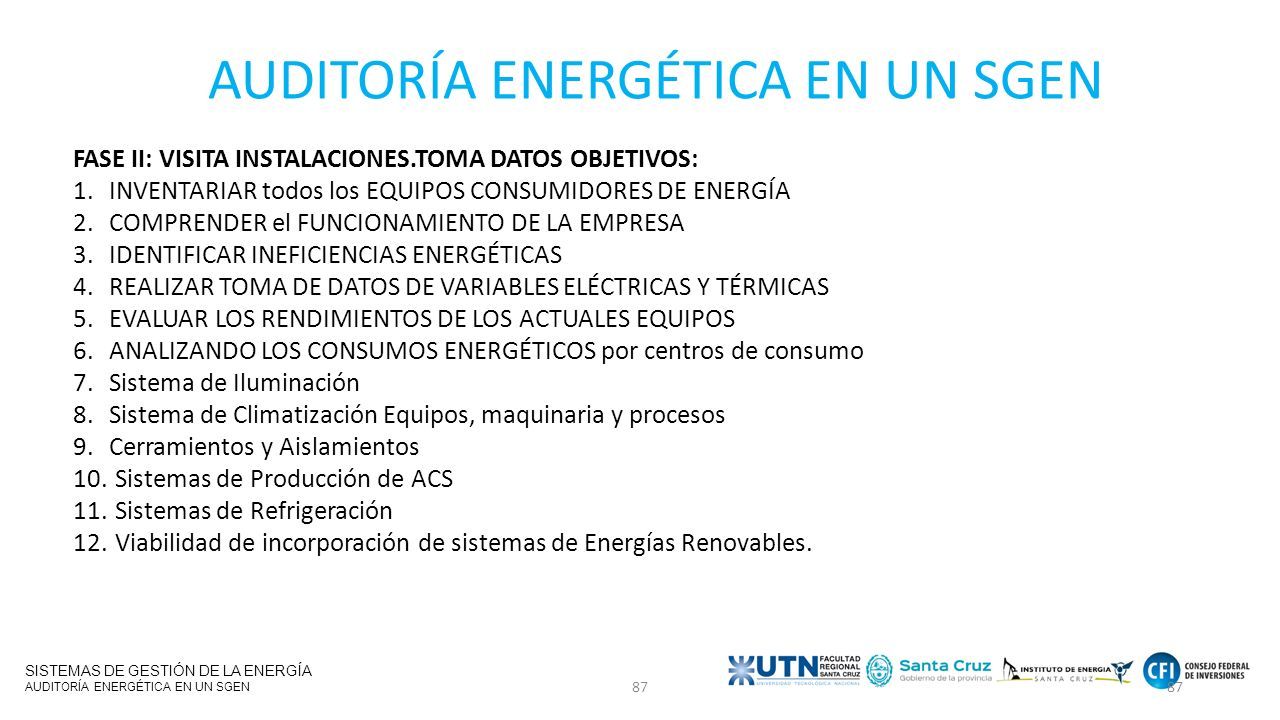

87 AUDITORÍA ENERGÉTICA EN UN SGEN FASE II: VISITA INSTALACIONES.TOMA DATOS OBJETIVOS: ​ 1.INVENTARIAR todos los EQUIPOS CONSUMIDORES DE ENERGÍA ​ 2.COMPRENDER el FUNCIONAMIENTO DE LA EMPRESA ​ 3.IDENTIFICAR INEFICIENCIAS ENERGÉTICAS ​ 4.REALIZAR TOMA DE DATOS DE VARIABLES ELÉCTRICAS Y TÉRMICAS ​ 5.EVALUAR LOS RENDIMIENTOS DE LOS ACTUALES EQUIPOS ​ 6.ANALIZANDO LOS CONSUMOS ENERGÉTICOS por centros de consumo ​ 7.Sistema de Iluminación ​ 8.Sistema de Climatización Equipos, maquinaria y procesos ​ 9.Cerramientos y Aislamientos 10. Sistemas de Producción de ACS ​ 11. Sistemas de Refrigeración ​ 12. Viabilidad de incorporación de sistemas de Energías Renovables. SISTEMAS DE GESTIÓN DE LA ENERGÍA AUDITORÍA ENERGÉTICA EN UN SGEN 87

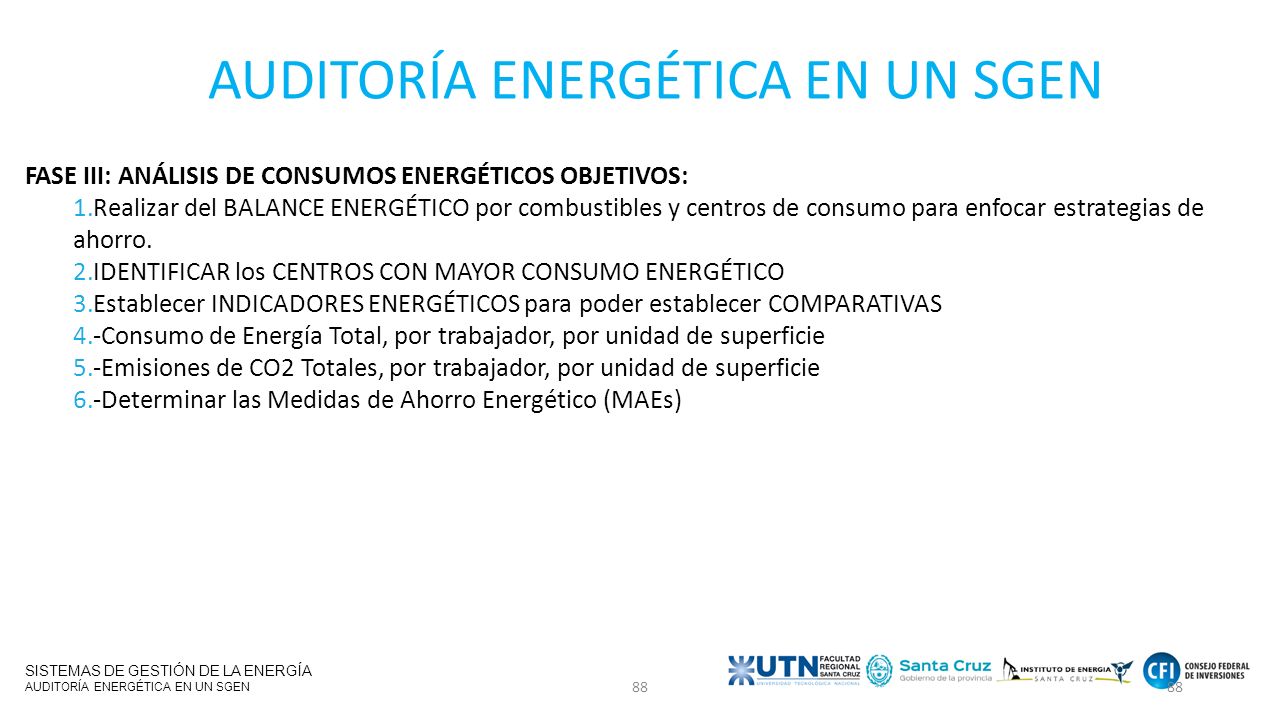

88 FASE III: ANÁLISIS DE CONSUMOS ENERGÉTICOS OBJETIVOS: 1.Realizar del BALANCE ENERGÉTICO por combustibles y centros de consumo para enfocar estrategias de ahorro. 2.IDENTIFICAR los CENTROS CON MAYOR CONSUMO ENERGÉTICO 3.Establecer INDICADORES ENERGÉTICOS para poder establecer COMPARATIVAS 4.-Consumo de Energía Total, por trabajador, por unidad de superficie 5.-Emisiones de CO2 Totales, por trabajador, por unidad de superficie 6.-Determinar las Medidas de Ahorro Energético (MAEs) AUDITORÍA ENERGÉTICA EN UN SGEN SISTEMAS DE GESTIÓN DE LA ENERGÍA AUDITORÍA ENERGÉTICA EN UN SGEN 88

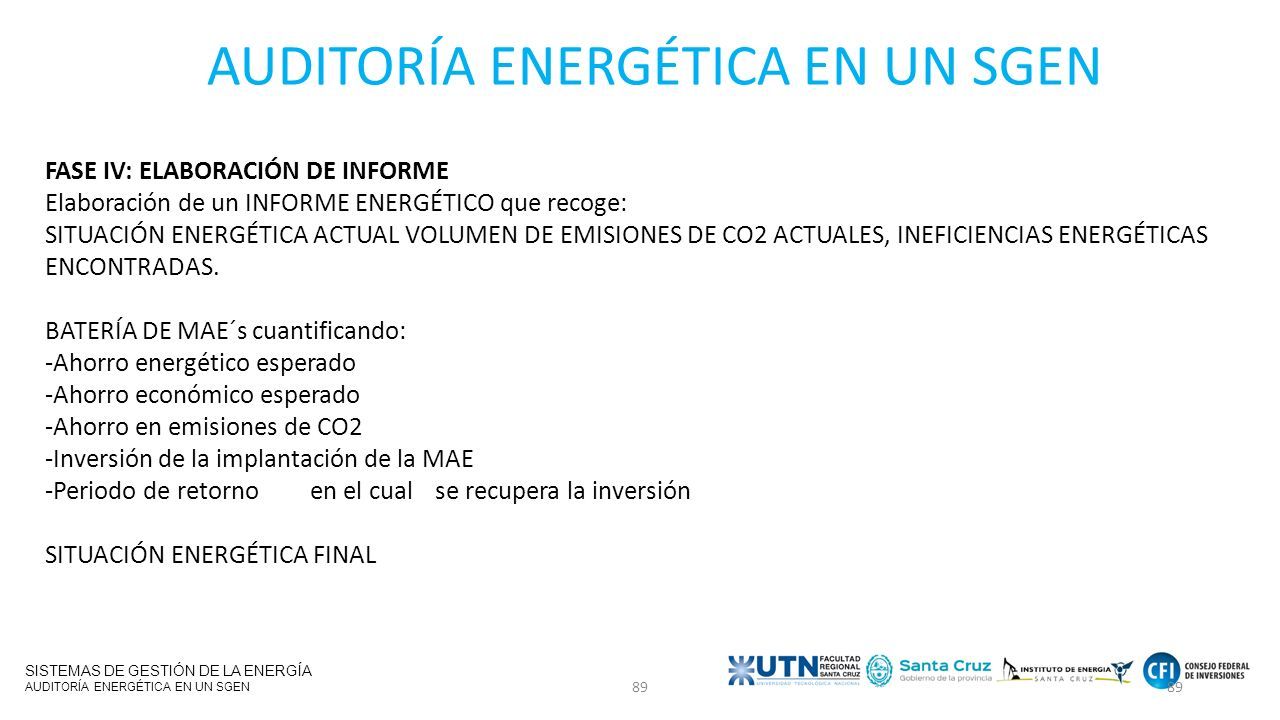

89 FASE IV: ELABORACIÓN DE INFORME Elaboración de un INFORME ENERGÉTICO que recoge: SITUACIÓN ENERGÉTICA ACTUAL VOLUMEN DE EMISIONES DE CO2 ACTUALES, INEFICIENCIAS ENERGÉTICAS ENCONTRADAS. BATERÍA DE MAE´s cuantificando: -Ahorro energético esperado -Ahorro económico esperado -Ahorro en emisiones de CO2 -Inversión de la implantación de la MAE -Periodo de retornoen el cualse recupera la inversión SITUACIÓN ENERGÉTICA FINAL AUDITORÍA ENERGÉTICA EN UN SGEN SISTEMAS DE GESTIÓN DE LA ENERGÍA AUDITORÍA ENERGÉTICA EN UN SGEN 89

90 FASE V: REVISIÓN Y CONTROL DE CALIDAD Una vez redactado el informe, se pasa al departamento de control y calidad para su revisión. Tras esto, se envía el informe al cliente, para realice una primera lectura del informe. Posteriormente, el ingeniero responsable del proyecto efectúa las correcciones necesarias tras los comentarios del cliente. Finalmente, se entrega el informe final al cliente, en dos formatos, soporte digital y papel. AUDITORÍA ENERGÉTICA EN UN SGEN SISTEMAS DE GESTIÓN DE LA ENERGÍA AUDITORÍA ENERGÉTICA EN UN SGEN 90

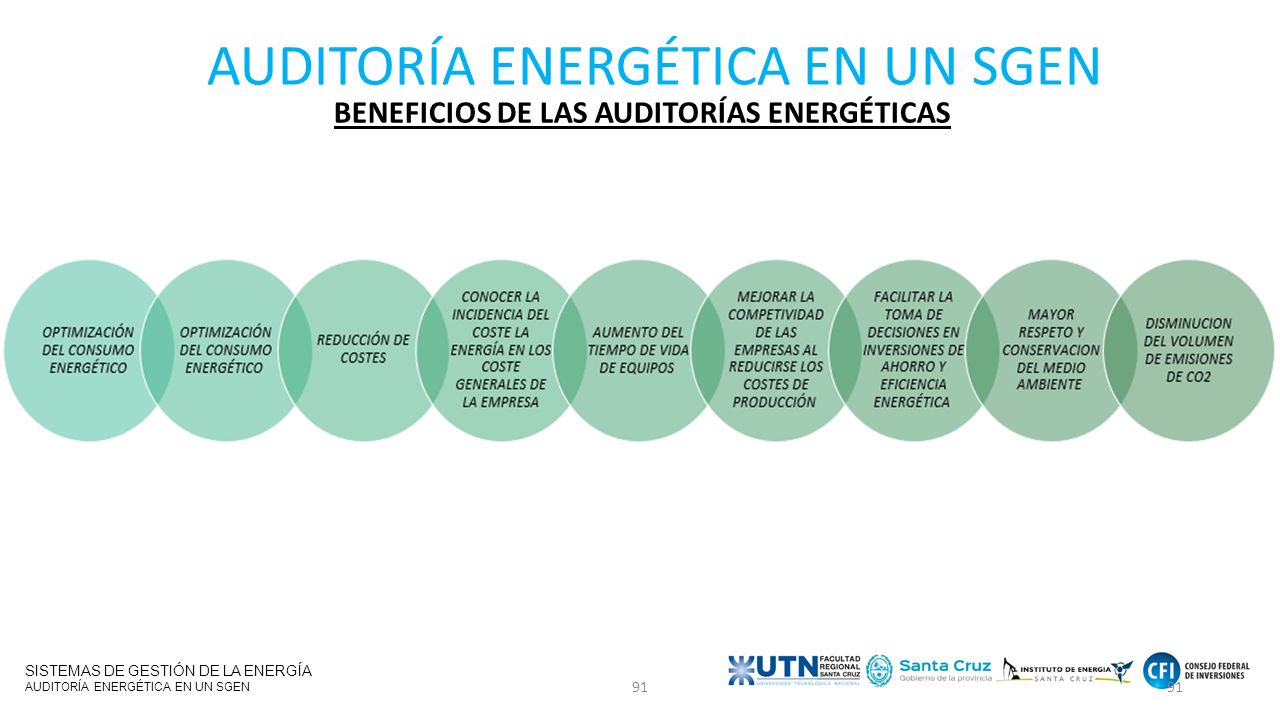

91 BENEFICIOS DE LAS AUDITORÍAS ENERGÉTICAS AUDITORÍA ENERGÉTICA EN UN SGEN SISTEMAS DE GESTIÓN DE LA ENERGÍA AUDITORÍA ENERGÉTICA EN UN SGEN 91

92 EL MERCADO ENERGÉTICO NACIONAL Y PROVINCIAL ¡GRACIAS POR SU ATENCIÓN! SISTEMAS DE GESTIÓN DE LA ENERGÍA 92
