1 UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO FACULTAD DE INGENIERIA CIVIL, SISTEMAS Y ARQUITECTURA ESCUELA DE INGENIERIA CIVIL INTEGRANTES: ARRIBASPLATA PIZARRO HENRY A. INGA RAMOS PERCY JOAN ALEX GUERRERO GIL TECNOLOGIADELTECNOLOGIADEL CONCRETOCONCRETO LA CORROCION EN ESTRUCTURAS DE HORMIGON ARMADO FORMAS DE EVALUARLA Y PREVENIRLA CATEDRA: ING.VICTOR ESCOBEDO OBLITAS

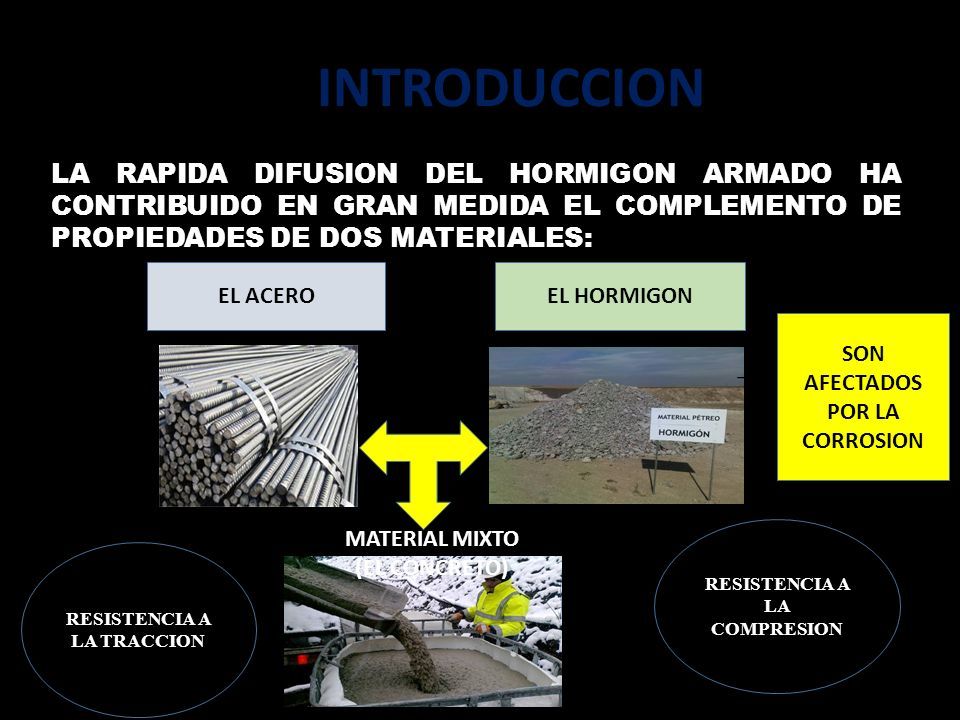

2 INTRODUCCION LA RAPIDA DIFUSION DEL HORMIGON ARMADO HA CONTRIBUIDO EN GRAN MEDIDA EL COMPLEMENTO DE PROPIEDADES DE DOS MATERIALES: EL ACEROEL HORMIGON MATERIAL MIXTO (EL CONCRETO) RESISTENCIA A LA TRACCION RESISTENCIA A LA COMPRESION SON AFECTADOS POR LA CORROSION

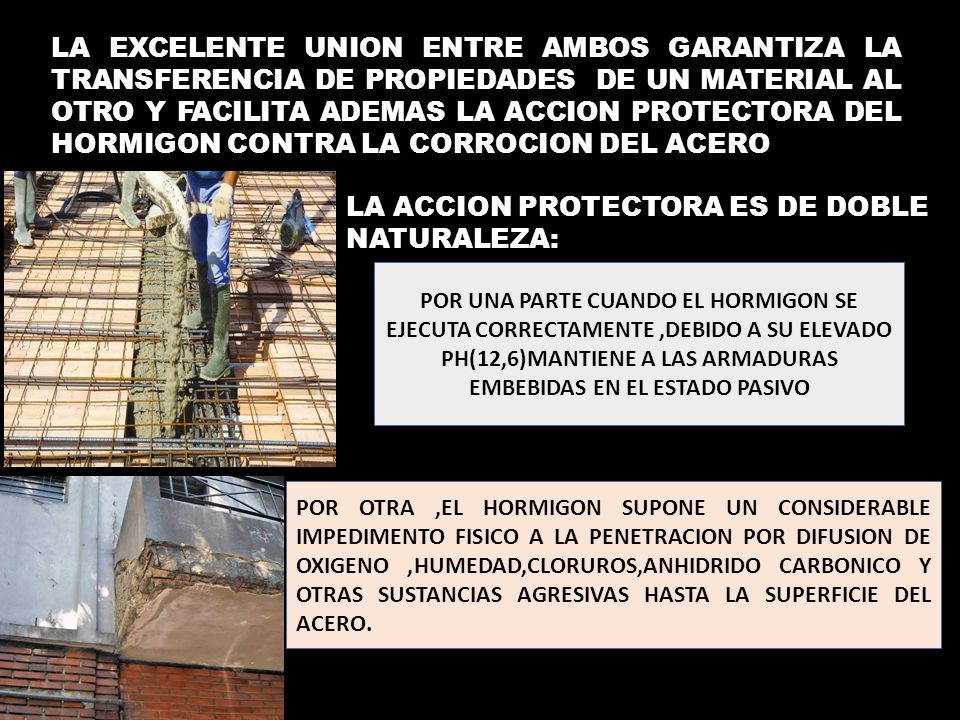

3 LA EXCELENTE UNION ENTRE AMBOS GARANTIZA LA TRANSFERENCIA DE PROPIEDADES DE UN MATERIAL AL OTRO Y FACILITA ADEMAS LA ACCION PROTECTORA DEL HORMIGON CONTRA LA CORROCION DEL ACERO LA ACCION PROTECTORA ES DE DOBLE NATURALEZA: POR UNA PARTE CUANDO EL HORMIGON SE EJECUTA CORRECTAMENTE,DEBIDO A SU ELEVADO PH(12,6)MANTIENE A LAS ARMADURAS EMBEBIDAS EN EL ESTADO PASIVO POR OTRA,EL HORMIGON SUPONE UN CONSIDERABLE IMPEDIMENTO FISICO A LA PENETRACION POR DIFUSION DE OXIGENO,HUMEDAD,CLORUROS,ANHIDRIDO CARBONICO Y OTRAS SUSTANCIAS AGRESIVAS HASTA LA SUPERFICIE DEL ACERO.

4 HASTA AHORA SE HA CONSIDERADO LOS CLORUROS YA EXISTENTES EN EL HORMIGON DESDE EL MOMENTO DE SU FABRICACION,PERO NO PUEDE IGNORARSE UNA SERIE EN LAS QUE LOS CLORUROS PENETRAN EN LAS EXTRUCTURAS DESDE EL EXTERIOR CON EL TRANSCURSO DEL TIEMPO. EJEMPLO : PUENTES DE HORMIGON EN LAS REGIONES FRIAS Y DE LAS ESTRUCTURAS SALPICADAS POR AGUA DE MAR O SUMERGIDAS EN ELLA. CLORUROS PARA PROVOCAR EL DESHIELO EMPLEAN

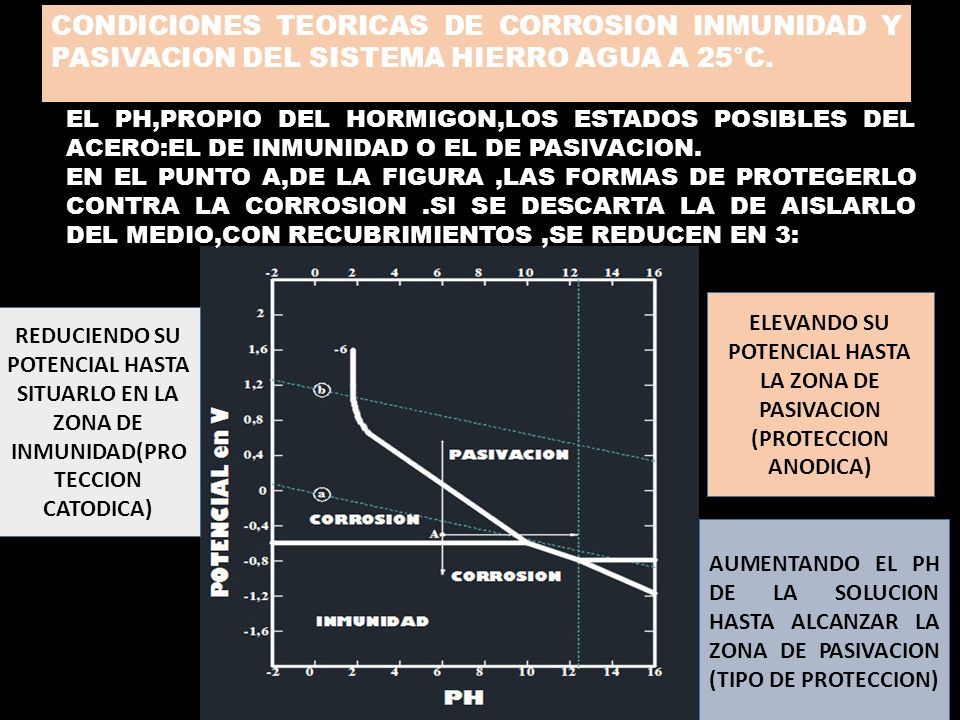

5 CONDICIONES TEORICAS DE CORROSION INMUNIDAD Y PASIVACION DEL SISTEMA HIERRO AGUA A 25°C. EL PH,PROPIO DEL HORMIGON,LOS ESTADOS POSIBLES DEL ACERO:EL DE INMUNIDAD O EL DE PASIVACION. EN EL PUNTO A,DE LA FIGURA,LAS FORMAS DE PROTEGERLO CONTRA LA CORROSION.SI SE DESCARTA LA DE AISLARLO DEL MEDIO,CON RECUBRIMIENTOS,SE REDUCEN EN 3: REDUCIENDO SU POTENCIAL HASTA SITUARLO EN LA ZONA DE INMUNIDAD(PRO TECCION CATODICA) ELEVANDO SU POTENCIAL HASTA LA ZONA DE PASIVACION (PROTECCION ANODICA) AUMENTANDO EL PH DE LA SOLUCION HASTA ALCANZAR LA ZONA DE PASIVACION (TIPO DE PROTECCION)

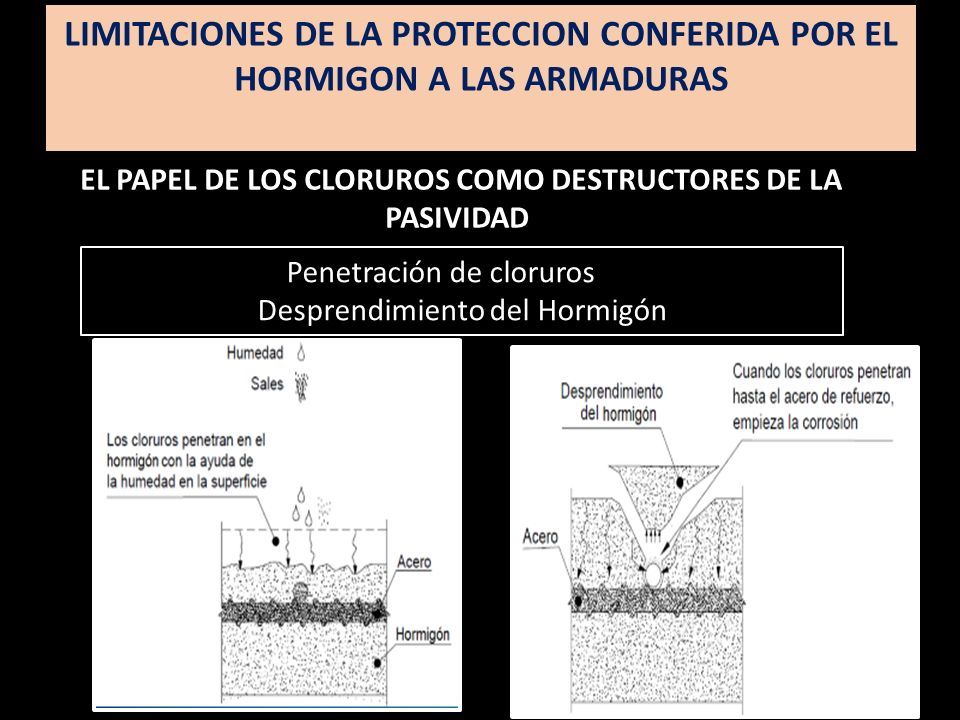

6 Penetración de cloruros Desprendimiento del Hormigón LIMITACIONES DE LA PROTECCION CONFERIDA POR EL HORMIGON A LAS ARMADURAS EL PAPEL DE LOS CLORUROS COMO DESTRUCTORES DE LA PASIVIDAD

7 PRESENCIA DE CLORUROS EN ESTRUCTURAS LOS LIMITES PERMISIBLES DE LOS CLORUROS SE DETERMINAN USUALMENTE POR ENSAYOS ELECTROQUIMICOS EFECTUADOS SOBRE PROBETAS DE ACERO EMBEBIDAS EN OTRAS DE MORTERO U HORMIGON.

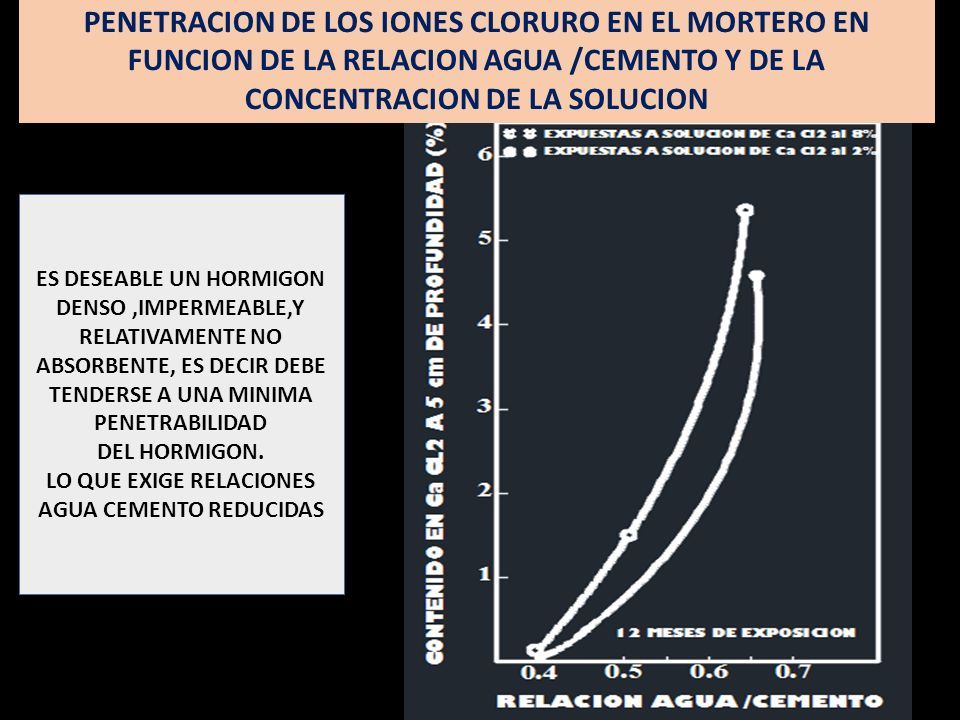

8 PENETRACION DE LOS IONES CLORURO EN EL MORTERO EN FUNCION DE LA RELACION AGUA /CEMENTO Y DE LA CONCENTRACION DE LA SOLUCION ES DESEABLE UN HORMIGON DENSO,IMPERMEABLE,Y RELATIVAMENTE NO ABSORBENTE, ES DECIR DEBE TENDERSE A UNA MINIMA PENETRABILIDAD DEL HORMIGON. LO QUE EXIGE RELACIONES AGUA CEMENTO REDUCIDAS
