71 AÑOS DE DURABILIDAD 71 YEARS OF DURABILITY

Presentación del tema: "71 AÑOS DE DURABILIDAD 71 YEARS OF DURABILITY"— Transcripción de la presentación:

1

2 71 AÑOS DE DURABILIDAD 71 YEARS OF DURABILITY
Ursula Reidel / Javiera Aguirre Ejecutiva de Negocios / Tesista Sika SA Chile / Pontificia Universidad Católica 7 de noviembre 2013

3 Durabilidad Impermeabilidad
Sustentabilidad Durabilidad Impermeabilidad

4 Un hormigón durable es:
Impermeable De Alta Resistencia De Retracción Controlada Resistente a la Corrosión de Armaduras Resistente al ciclo Hielo-Deshielo Resistente a Ataque Químico Resistente a Sulfatos Resistente a la Reacción Álcali-Sílice Resistente la Abrasión

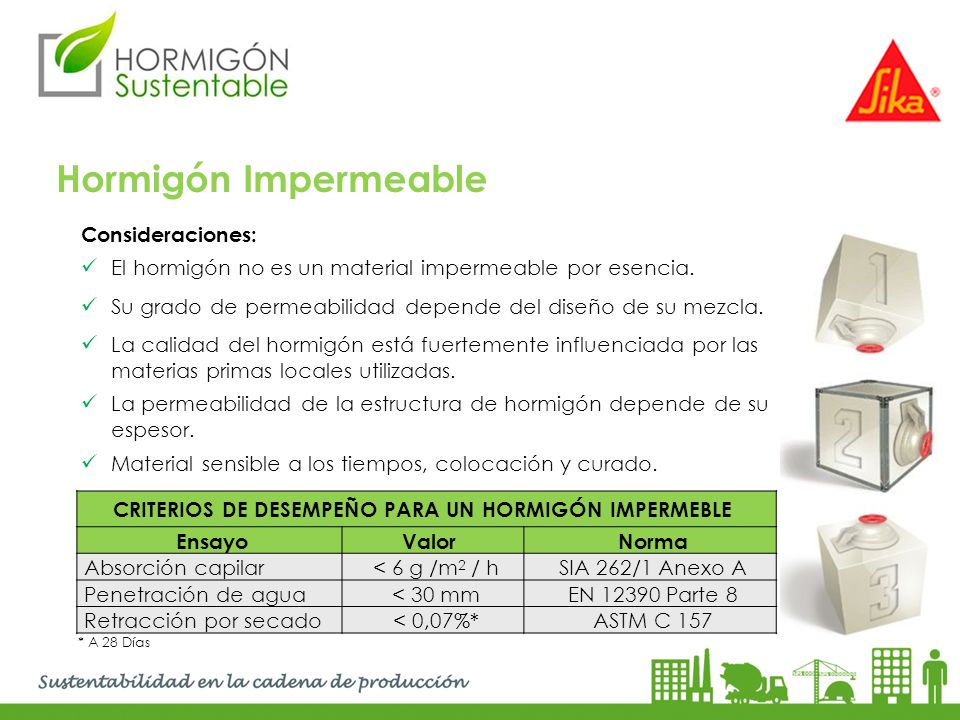

5 CRITERIOS DE DESEMPEÑO PARA UN HORMIGÓN IMPERMEBLE
Hormigón Impermeable Consideraciones: El hormigón no es un material impermeable por esencia. Su grado de permeabilidad depende del diseño de su mezcla. La calidad del hormigón está fuertemente influenciada por las materias primas locales utilizadas. La permeabilidad de la estructura de hormigón depende de su espesor. Material sensible a los tiempos, colocación y curado. CRITERIOS DE DESEMPEÑO PARA UN HORMIGÓN IMPERMEBLE   Ensayo Valor   Norma  Absorción capilar  < 6 g /m2 / h  SIA 262/1 Anexo A  Penetración de agua  < 30 mm  EN Parte 8  Retracción por secado  < 0,07%*  ASTM C 157 * A 28 Días

6 Aditivos Sika®WaterTight
WT -100 Reacciona con los iones de calcio en la pasta de cemento. Produce una capa hidrófoba dentro de los capilares. Bloquea poros y protege efectivamente aún a 10 Bar. Permite aumentar la razón agua cemento: Más económico Menos pasta de cemento Menos riesgo de fisuración Efecto del aditivo Sika WT-100 para diferentes relaciones A/C. Una dosis de 2% permite utilizar una relación A/C más alta y obtener la misma penetración de agua. WT -200 Impermeabilizante por cristalización.

7 Aditivo SikaControl®40 Mejora la cohesión en los poros, reduciendo la perdida de agua. Reduce la retracción química y por secado. Aumenta la durabilidad del hormigón. Limita el ancho máximo de fisuras. Desarrollo de la retracción por secado de hormigón (2 años) con aditivo reductor de retracción. Un 2% de SikaControl ® 40 logra reducir en aproximadamente 0,2mm/m la retracción del hormigón.

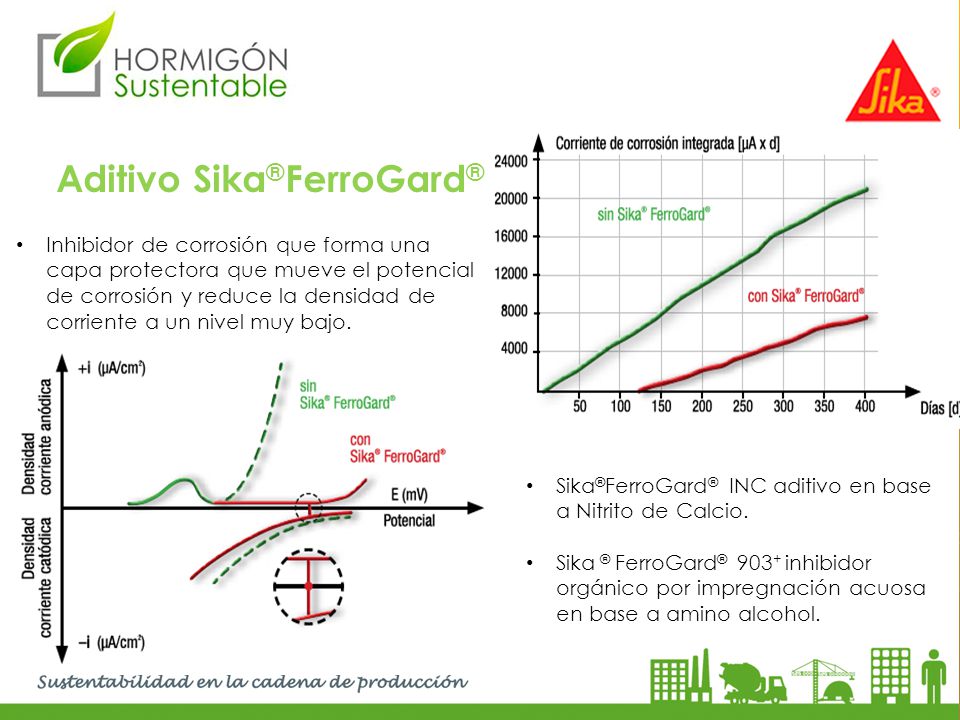

8 Aditivo Sika®FerroGard®
Inhibidor de corrosión que forma una capa protectora que mueve el potencial de corrosión y reduce la densidad de corriente a un nivel muy bajo. Sika®FerroGard® INC aditivo en base a Nitrito de Calcio. Sika ® FerroGard® 903+ inhibidor orgánico por impregnación acuosa en base a amino alcohol.

9 INHIBIDOR DE CORROSIÓN
Investigación de pregrado INHIBIDOR DE CORROSIÓN Javiera Aguirre Ana María CarvajaL Alumno Directora Facultad de Química Escuela construcción civil

10 Objetivo de investigación
Estudio del nivel efectividad del aditivo inhibidor nitrito de calcio (Sika Ferrogard INC) a distintas proporciones en estructuras de hormigón armado sometidas a un ambiente de penetración de cloruros acelerada.

11 Parte Experimental

12 Probetas cubicas de 15 x 15 cm con y sin armaduras.
Cemento puzolanico razón a/c 0,55, 330 Kg ce/m3. Acero al carbono A44-H28 de 8 mm de diámetro, de forma corrugada. Probetas Patrón ( Sin aditivos) Sika Ferrogard INC 10 L/m3 hormigón Sika Ferrogard INC 30 L/m3 hormigón Con armaduras 2 3 Sin armaduras

13 Experimentación 5 ciclos de semi-inmersión y secado
3 días se semi-inmersión en una disolución de NaCl 175 g/L 2 días de secado a 40°C Ciclo de semi-inmersión

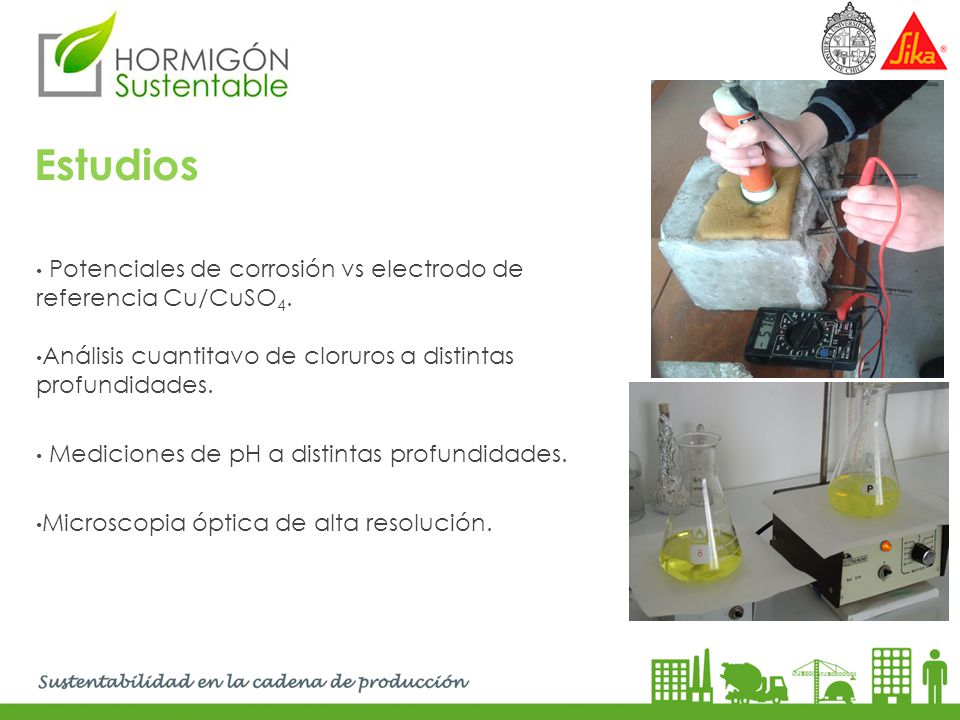

14 Estudios Potenciales de corrosión vs electrodo de referencia Cu/CuSO4.
Análisis cuantitavo de cloruros a distintas profundidades. Mediciones de pH a distintas profundidades. Microscopia óptica de alta resolución.

15 Resultados

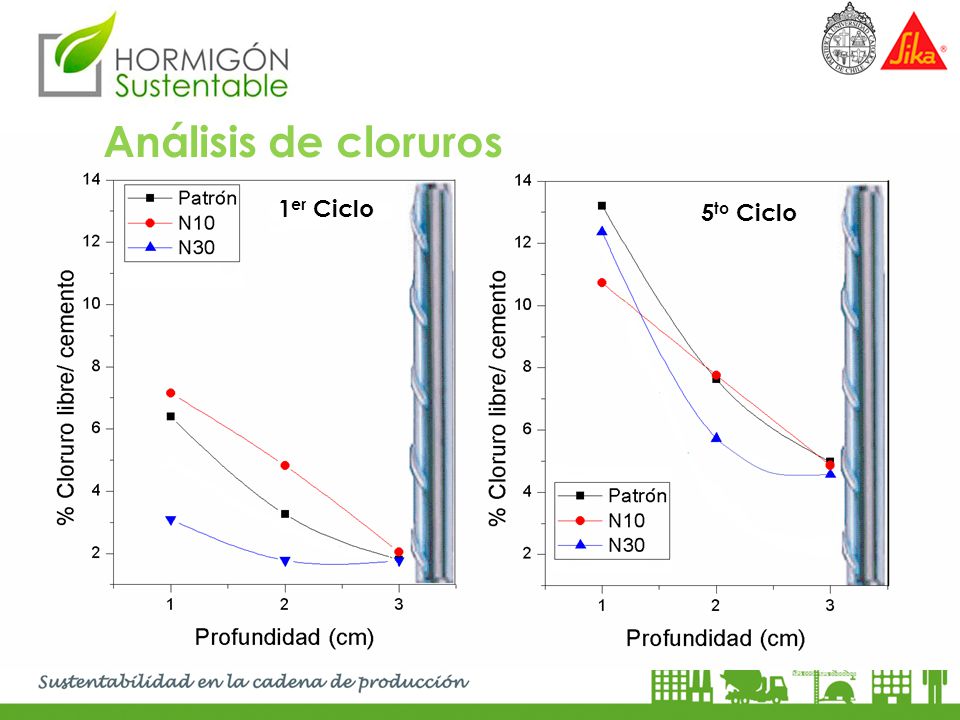

16 Análisis de cloruros 1er Ciclo 5to Ciclo

17 Perfil de pH Para todos los casos pH> 10,5
Única causa de corrosión, se debe a contaminación por cloruros

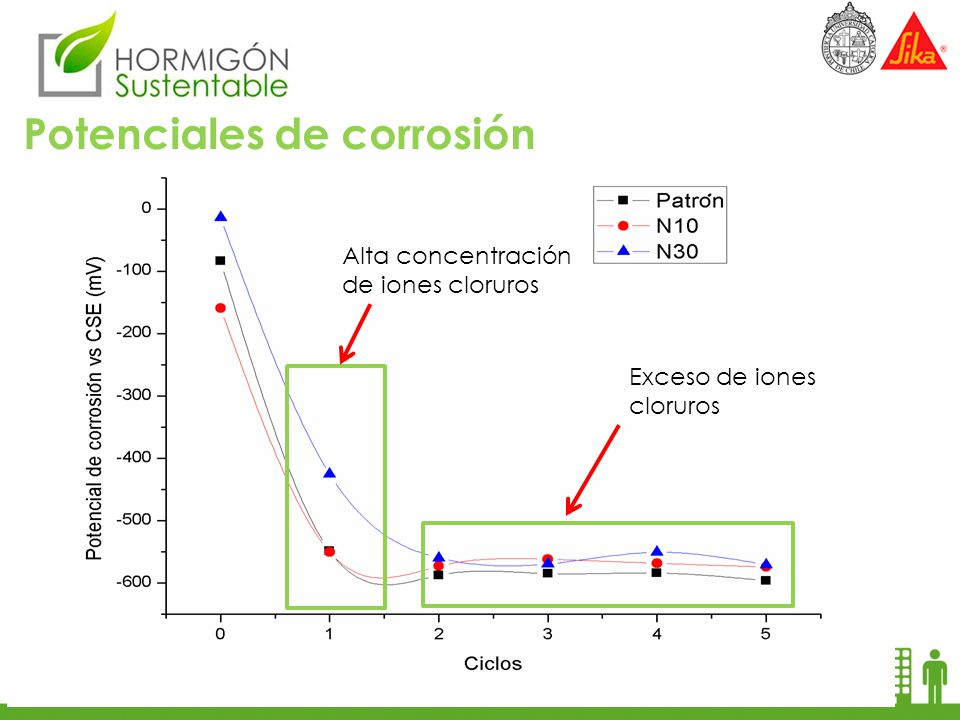

18 Potenciales de corrosión
Alta concentración de iones cloruros Exceso de iones cloruros

19 Registro fotográfico Patrón N10 N30

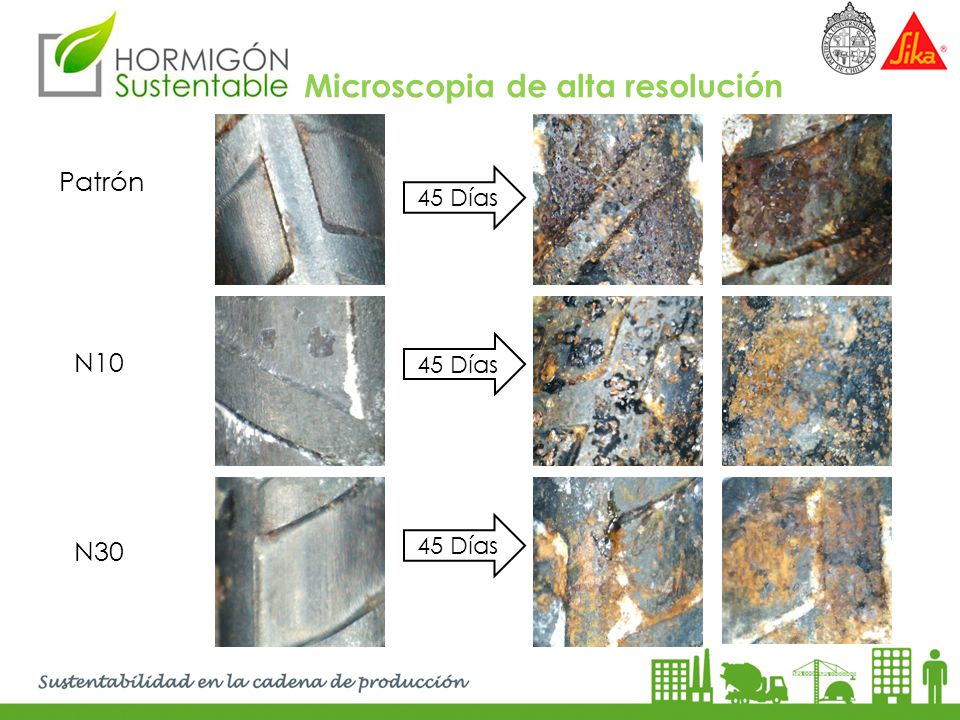

20 Microscopia de alta resolución
Patrón 45 Días 45 Días N10 45 Días N30

21 Conclusiones

22 Se verifica la acción del nitrito de calcio como un método de protección frente a la corrosión del acero en hormigón armado. Una concentración mayor de nitrito al interior del hormigón tendrá un mejor desempeñó frente a una alta cantidad de iones agresivos. En cualquier proporción nitrito de calcio limita el crecimiento de picaduras mas profundas sobre el acero.
