2 El diseny industrial fa possible noves formes de entendre un mateix objecte per tal de que ens agrade més o complisca noves necesitats.

3

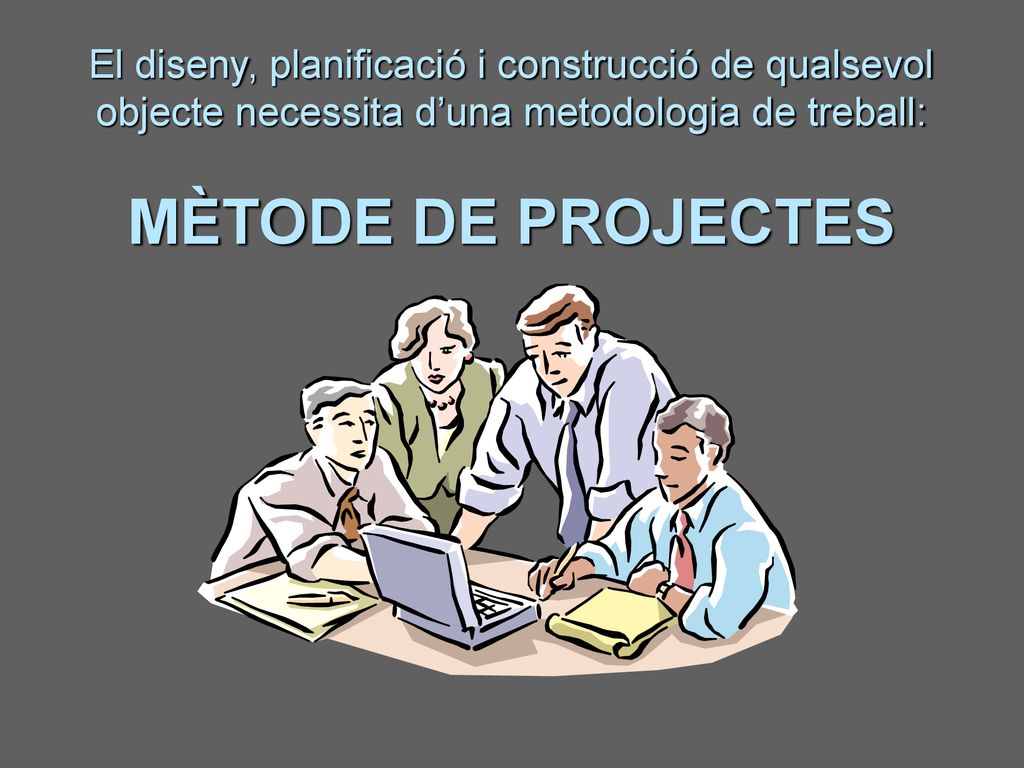

4 El diseny, planificació i construcció de qualsevol objecte necessita d’una metodologia de treball: MÈTODE DE PROJECTES

5 Necessitat Anàlisi del problema Recerca d’informació Avantprojecte
Planificació Construcció Redacció de la documentació final Avaluació bé Mal

6 Necessitat Anàlisi del problema Recerca d’informació Avantprojecte

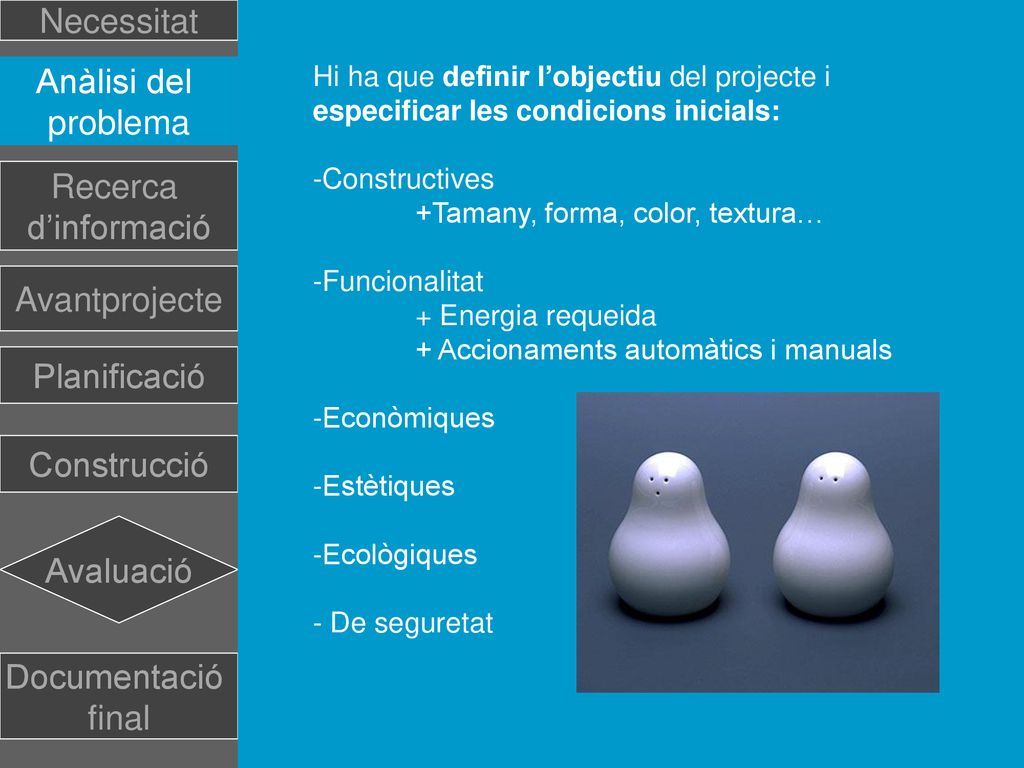

Hi ha que definir l’objectiu del projecte i especificar les condicions inicials: Constructives +Tamany, forma, color, textura… Funcionalitat + Energia requeida + Accionaments automàtics i manuals Econòmiques Estètiques Ecològiques - De seguretat Recerca d’informació Avantprojecte Planificació Construcció Avaluació Documentació final

7 Necessitat Anàlisi del problema Recerca d’informació Avantprojecte

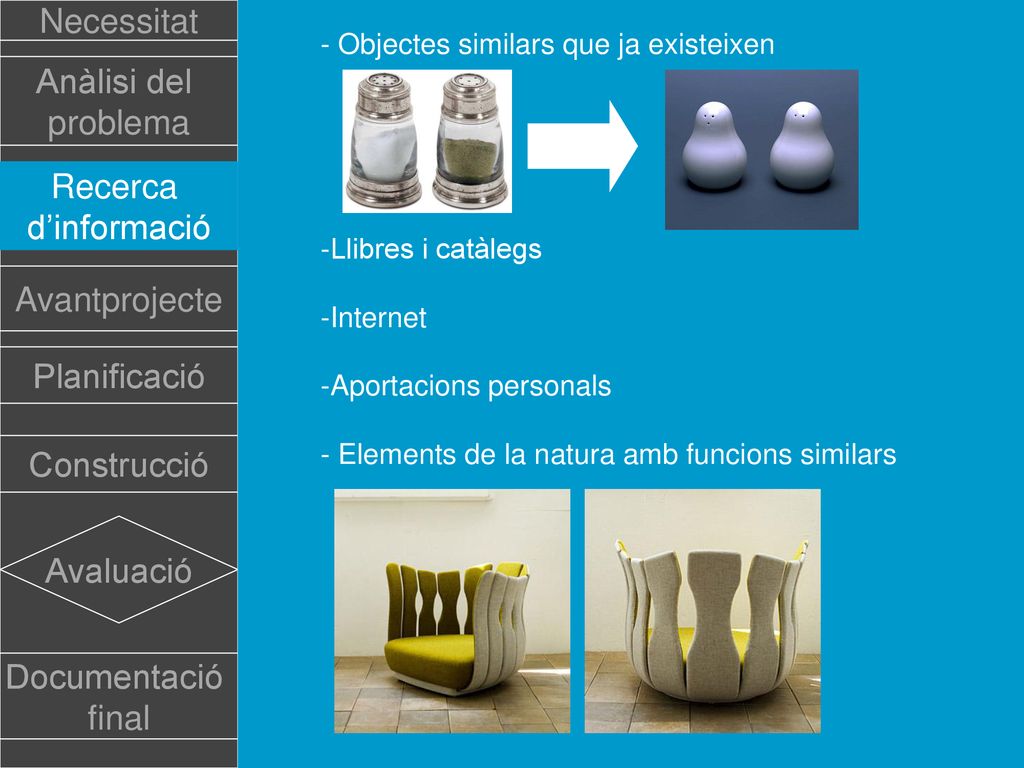

- Objectes similars que ja existeixen Llibres i catàlegs Internet Aportacions personals - Elements de la natura amb funcions similars Anàlisi del problema Recerca d’informació Avantprojecte Planificació Construcció Avaluació Documentació final

8 del que seria la vostra idea
Necessitat Generació d’idees Anàlisi del problema Totes les idees son bones!! Ha de participar tot el grup!! Dibuixeu un esborrany del que seria la vostra idea i poseu-la en comú! Recerca d’informació Avantprojecte Planificació Construcció Avaluació Documentació final

9 Generació d’idees Necessitat Anàlisi del problema Recerca d’informació
Avantprojecte Planificació Construcció Avaluació Documentació final

10 Generació d’idees Necessitat Anàlisi del problema Recerca d’informació
Avantprojecte Planificació Construcció Avaluació Documentació final

11 Generació d’idees Necessitat Anàlisi del problema Recerca d’informació
Avantprojecte Planificació Construcció Avaluació Documentació final

12 Plànols de conjunt Necessitat Anàlisi del problema Recerca
d’informació Avantprojecte Planificació Construcció Avaluació Documentació final

13 Plànols individuals de cada peça Necessitat Anàlisi del problema
Recerca d’informació Avantprojecte Planificació Construcció Avaluació Documentació final

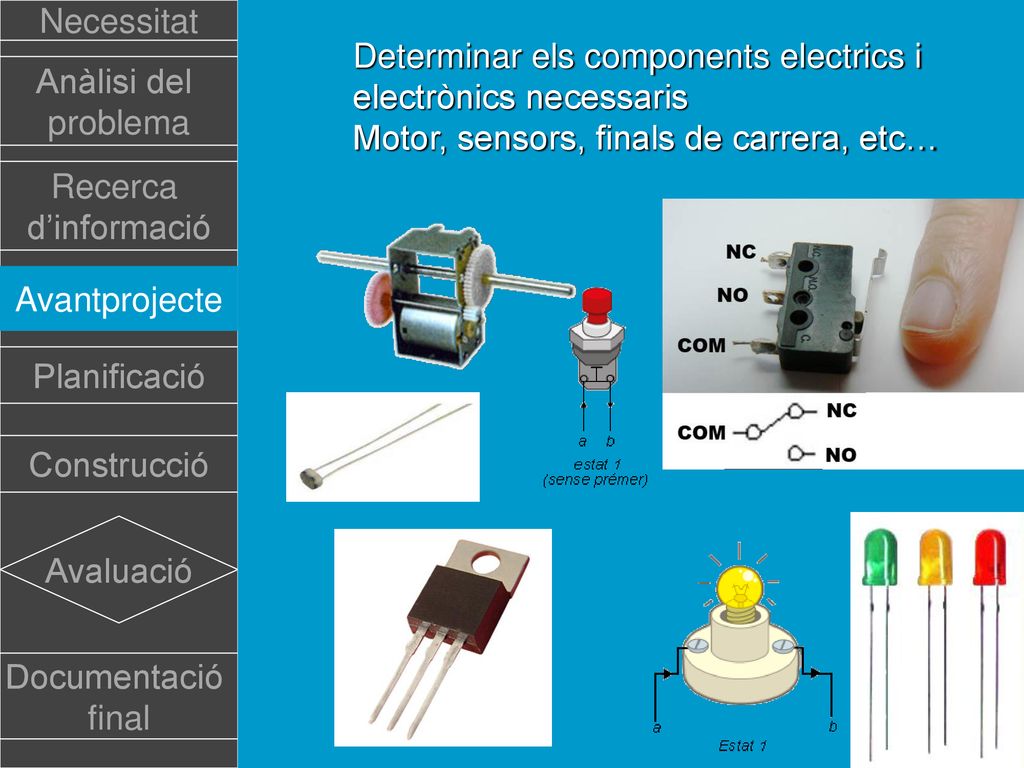

14 Necessitat Determinar els components electrics i electrònics necessaris Motor, sensors, finals de carrera, etc… Anàlisi del problema Recerca d’informació Avantprojecte Planificació Construcció Avaluació Documentació final

15 Necessitat Així com el circuit elèctric que farà la funció requerida Anàlisi del problema Recerca d’informació Avantprojecte Planificació Construcció Avaluació Documentació final

16 Necessitat Anàlisi del problema Recerca d’informació Avantprojecte
Determinar per a cadascuna de les peces: Materials a utilitzar -Ferramentes necessaries -Temps i persones necessaries per a la fabricació Anàlisi del problema Recerca d’informació Avantprojecte Planificació Construcció Avaluació Documentació final

17 Necessitat Anàlisi del problema Recerca d’informació Avantprojecte
Fer per a cada peça un Diagrama de fluxe del procés de fabricació Anàlisi del problema Fusta Recerca d’informació Avantprojecte Serrar 15x20 Serra 15minuts Planificació Taladrar Taladre Construcció 25minuts Varilla roscada M4 Avaluació Atornillar Tornavis i alicates 10minuts Pintures Documentació final Pintar Pincells i pintures

18 Necessitat Anàlisi del problema Recerca d’informació Avantprojecte
Asignar tasques a cadascún dels components del grup Anàlisi del problema Fusta Recerca d’informació Avantprojecte Serrar 15x20 Serra Andresito 15minuts Planificació Taladrar Taladre Manolito Construcció 25minuts Varilla roscada M4 Avaluació Atornillar Tornavis i alicates Joselito 10minuts Pintures Documentació final Pintar Pincells i pintures Pepito

19 Necessitat Anàlisi del problema Recerca d’informació Avantprojecte
A més a més tots hem d’estar ocupats durant la fabricació del projecte Recerca d’informació Dia 1 Dia 2 Avantprojecte Andresito Serrar peça1 Taladrar peça1 Atornillar peça2 Planificació Manolito Atornillar peça1 Serrar peça2 Taladrar peça2 Joselito Anar fent plànols d’altres peces Pintar Construcció Pepito Fer plànols Avaluació 0 min min min min min min min Documentació final

20 Necessitat Anàlisi del problema Recerca d’informació Es prova

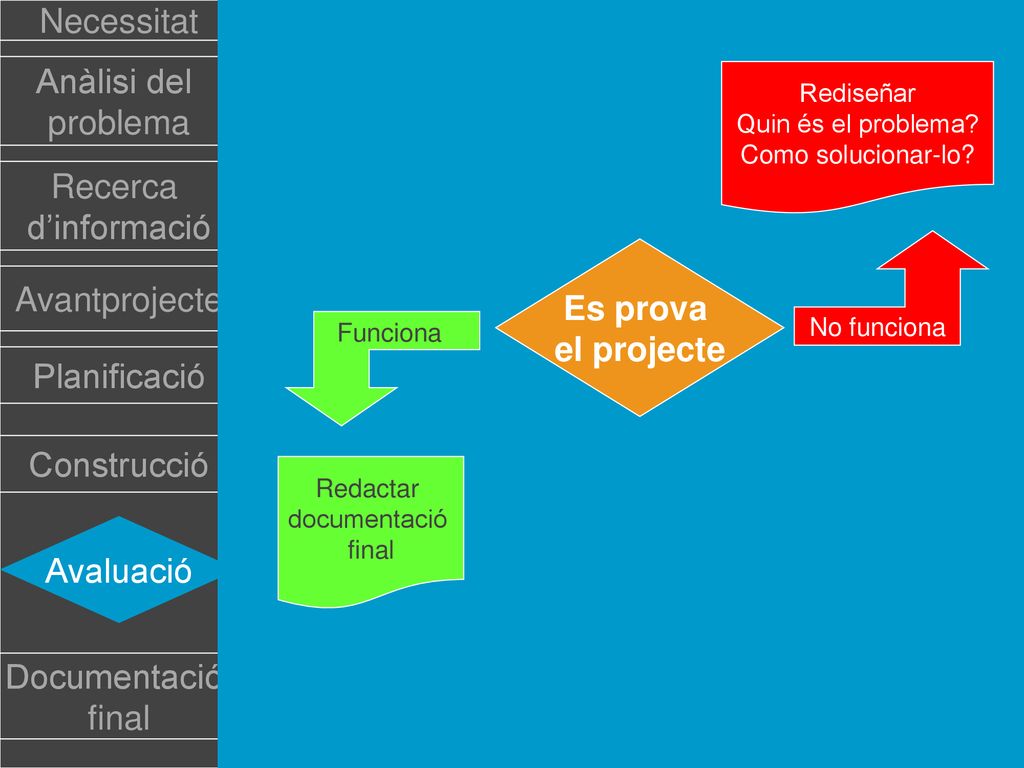

Rediseñar Quin és el problema? Como solucionar-lo? Recerca d’informació No funciona Es prova el projecte Avantprojecte Funciona Planificació Construcció Redactar documentació final Avaluació Documentació final

21 Necessitat Anàlisi del problema Recerca d’informació Avantprojecte
- Idees inicials - Plànol de conjunt inicial + Plànol de conjunt definitiu. + Plànol individual de cada peça. + Diagrama de fluxe de fabricació de cada peça. + Esquemes elèctrics emprats + Pressupost. + Anàlisi dels problemes sorgits i solucions adoptades. + Tasques realitzades per cada component del grup. Anàlisi del problema Recerca d’informació Avantprojecte Planificació Construcció Avaluació Documentació final
