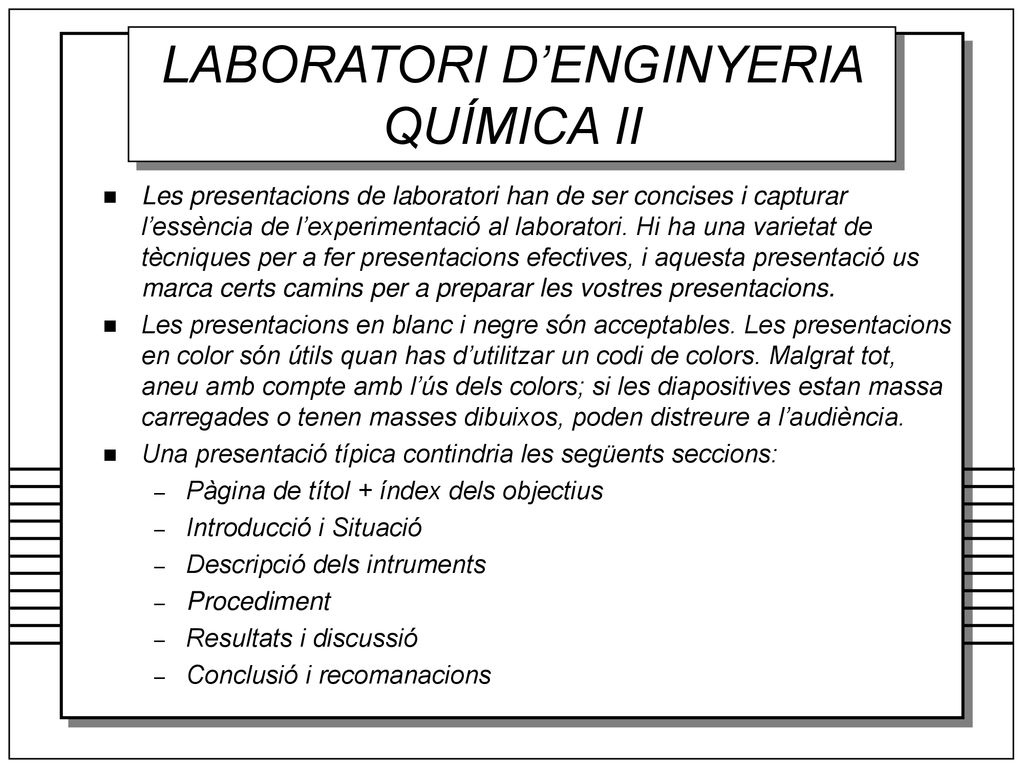

1 LABORATORI D’ENGINYERIA QUÍMICA II
Les presentacions de laboratori han de ser concises i capturar l’essència de l’experimentació al laboratori. Hi ha una varietat de tècniques per a fer presentacions efectives, i aquesta presentació us marca certs camins per a preparar les vostres presentacions. Les presentacions en blanc i negre són acceptables. Les presentacions en color són útils quan has d’utilitzar un codi de colors. Malgrat tot, aneu amb compte amb l’ús dels colors; si les diapositives estan massa carregades o tenen masses dibuixos, poden distreure a l’audiència. Una presentació típica contindria les següents seccions: Pàgina de títol + índex dels objectius Introducció i Situació Descripció dels intruments Procediment Resultats i discussió Conclusió i recomanacions 1

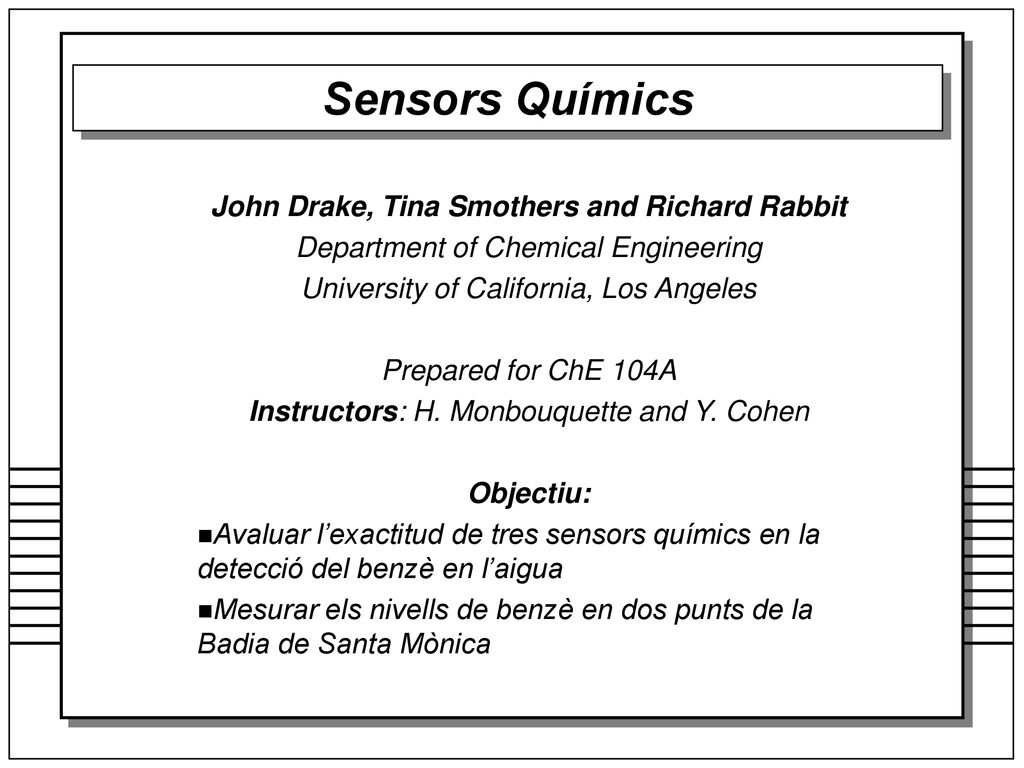

2 Sensors Químics John Drake, Tina Smothers and Richard Rabbit
Department of Chemical Engineering University of California, Los Angeles Prepared for ChE 104A Instructors: H. Monbouquette and Y. Cohen Objectiu: Avaluar l’exactitud de tres sensors químics en la detecció del benzè en l’aigua Mesurar els nivells de benzè en dos punts de la Badia de Santa Mònica 2

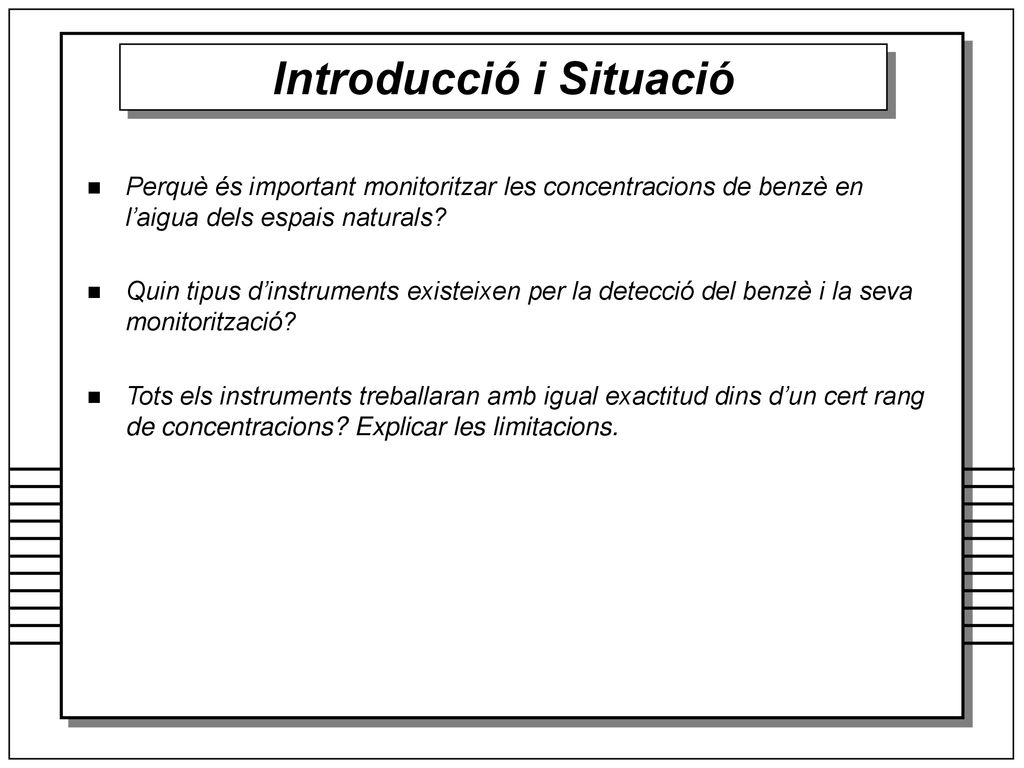

3 Introducció i Situació
Perquè és important monitoritzar les concentracions de benzè en l’aigua dels espais naturals? Quin tipus d’instruments existeixen per la detecció del benzè i la seva monitorització? Tots els instruments treballaran amb igual exactitud dins d’un cert rang de concentracions? Explicar les limitacions. 3

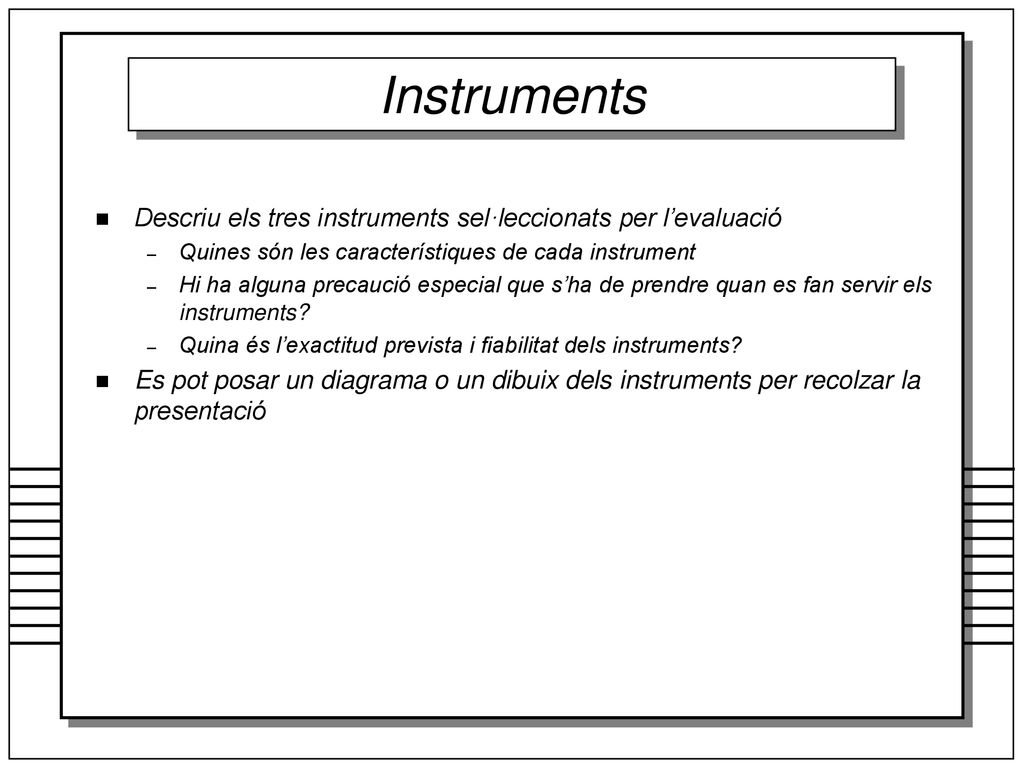

4 Instruments Descriu els tres instruments sel·leccionats per l’evaluació Quines són les característiques de cada instrument Hi ha alguna precaució especial que s’ha de prendre quan es fan servir els instruments? Quina és l’exactitud prevista i fiabilitat dels instruments? Es pot posar un diagrama o un dibuix dels instruments per recolzar la presentació 4

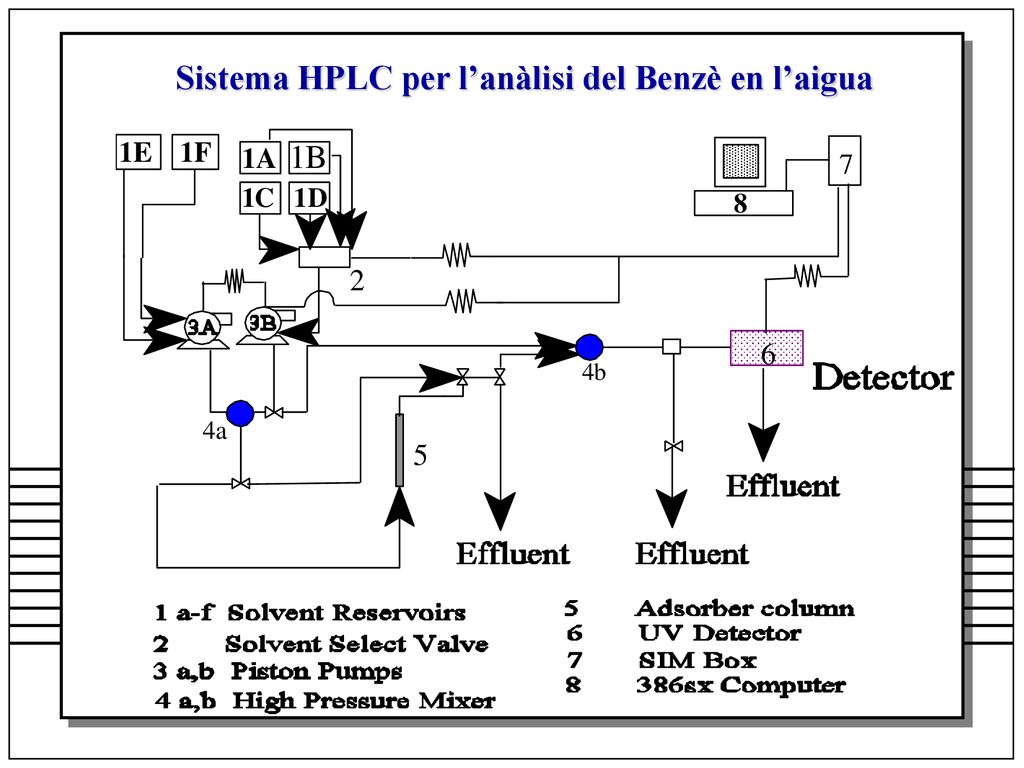

5 Sistema HPLC per l’anàlisi del Benzè en l’aigua
5

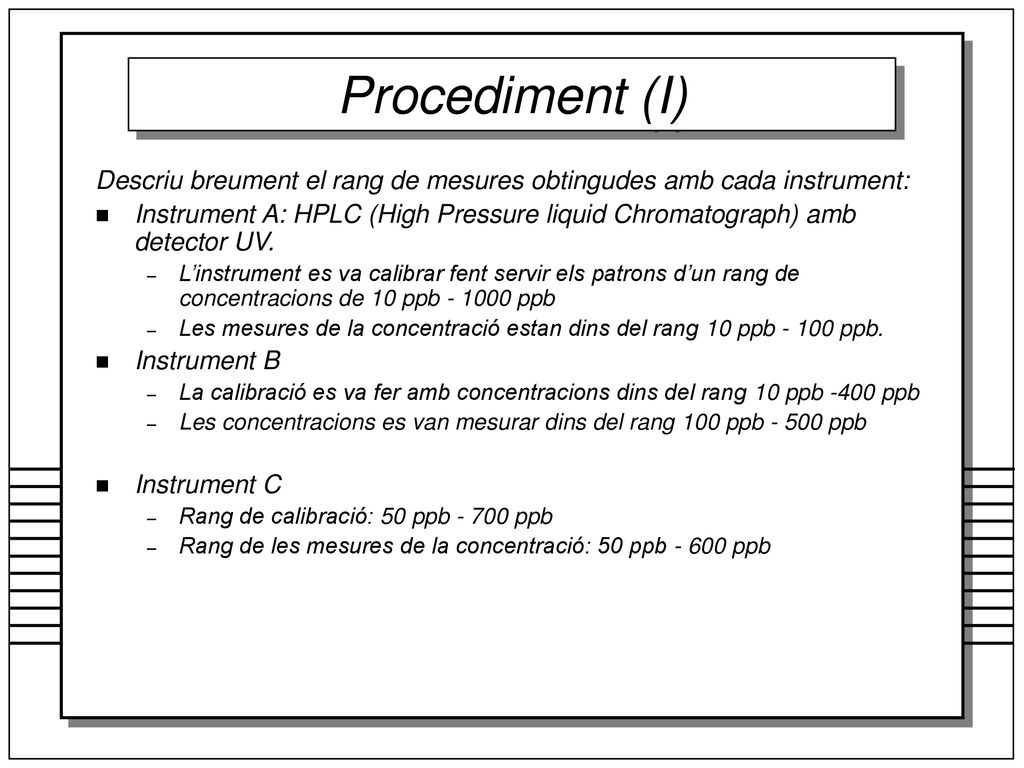

6 Procediment (I) Descriu breument el rang de mesures obtingudes amb cada instrument: Instrument A: HPLC (High Pressure liquid Chromatograph) amb detector UV. L’instrument es va calibrar fent servir els patrons d’un rang de concentracions de 10 ppb ppb Les mesures de la concentració estan dins del rang 10 ppb ppb. Instrument B La calibració es va fer amb concentracions dins del rang 10 ppb -400 ppb Les concentracions es van mesurar dins del rang 100 ppb ppb Instrument C Rang de calibració: 50 ppb ppb Rang de les mesures de la concentració: 50 ppb ppb 6

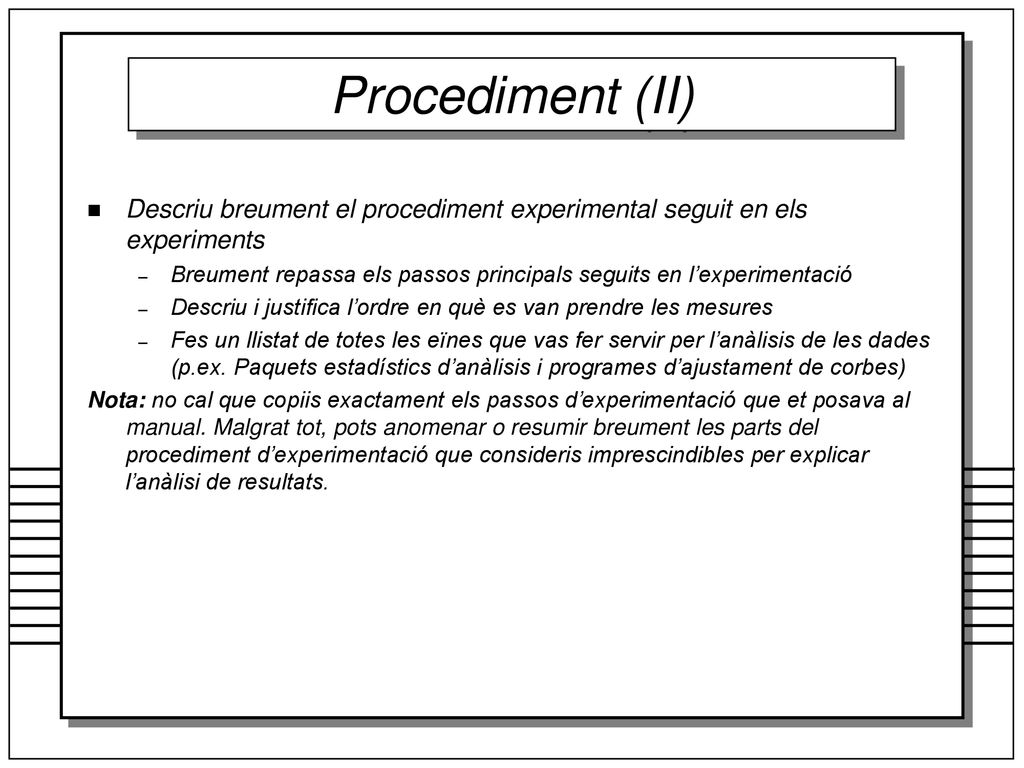

7 Procediment (II) Descriu breument el procediment experimental seguit en els experiments Breument repassa els passos principals seguits en l’experimentació Descriu i justifica l’ordre en què es van prendre les mesures Fes un llistat de totes les eïnes que vas fer servir per l’anàlisis de les dades (p.ex. Paquets estadístics d’anàlisis i programes d’ajustament de corbes) Nota: no cal que copiis exactament els passos d’experimentació que et posava al manual. Malgrat tot, pots anomenar o resumir breument les parts del procediment d’experimentació que consideris imprescindibles per explicar l’anàlisi de resultats. 7

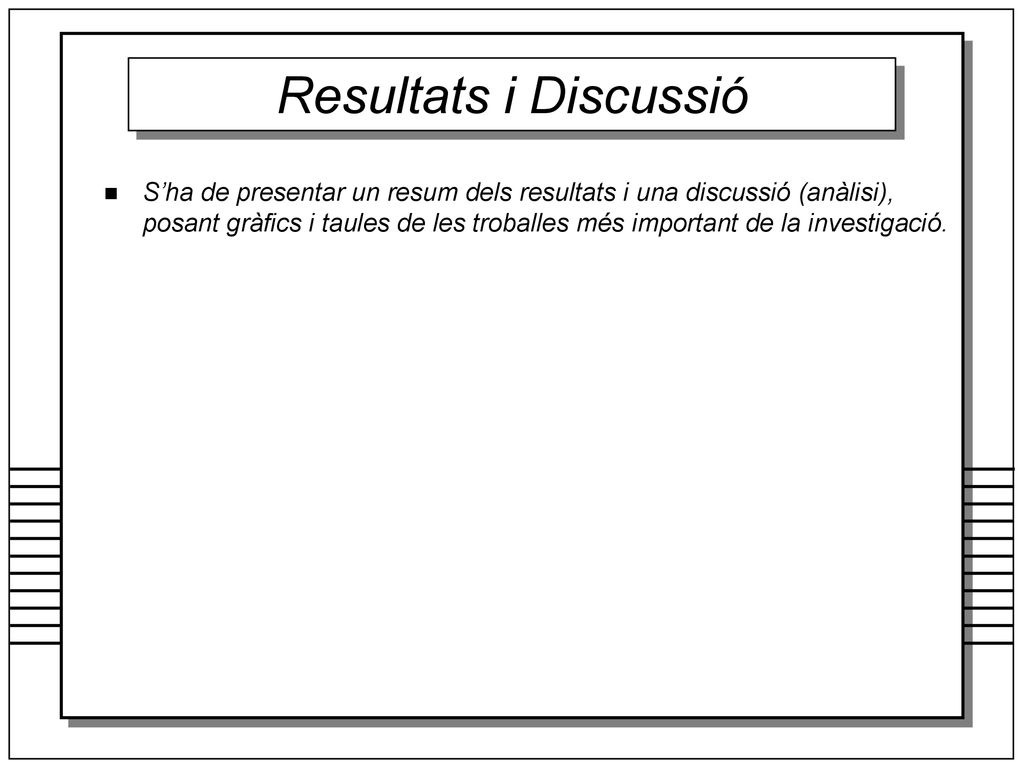

8 Resultats i Discussió S’ha de presentar un resum dels resultats i una discussió (anàlisi), posant gràfics i taules de les troballes més important de la investigació. 8

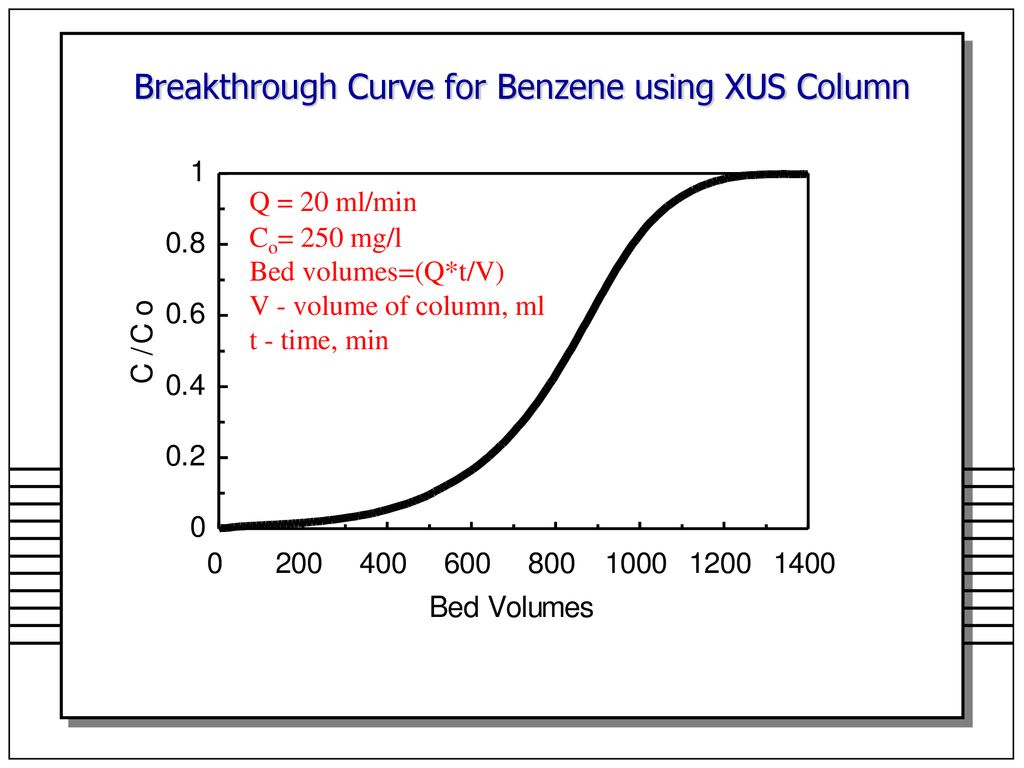

9 Breakthrough Curve for Benzene using XUS Column
Q = 20 ml/min Co= 250 mg/l Bed volumes=(Q*t/V) V - volume of column, ml t - time, min 9

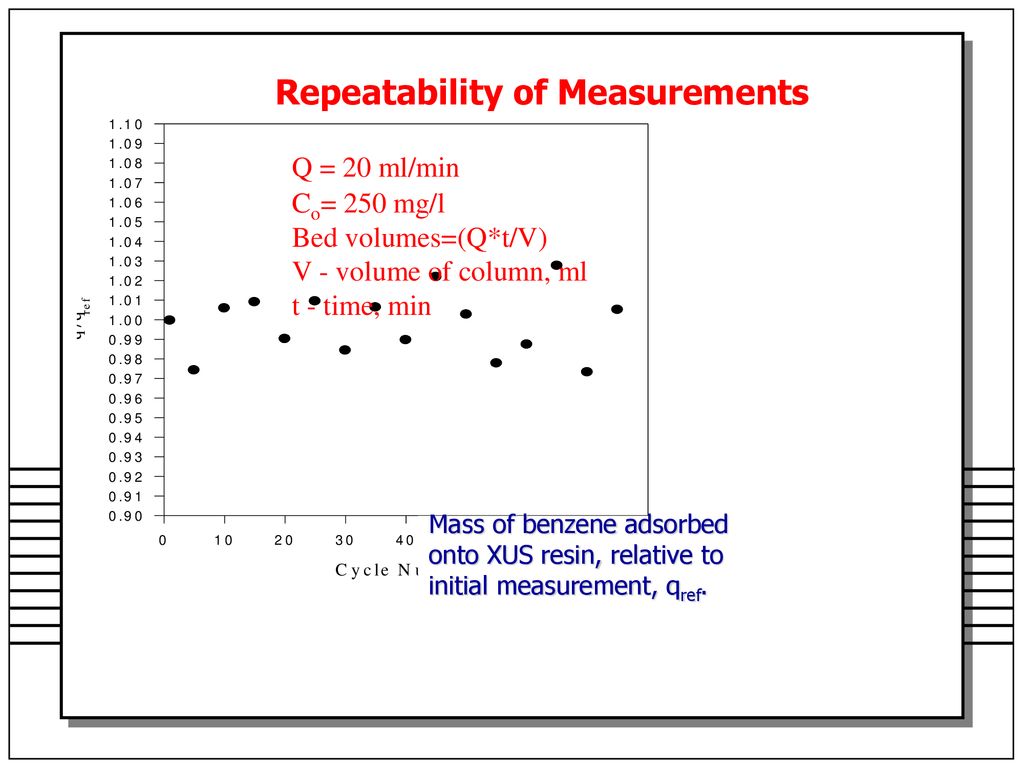

10 Repeatability of Measurements
Q = 20 ml/min Co= 250 mg/l Bed volumes=(Q*t/V) V - volume of column, ml t - time, min Mass of benzene adsorbed onto XUS resin, relative to initial measurement, qref. 10

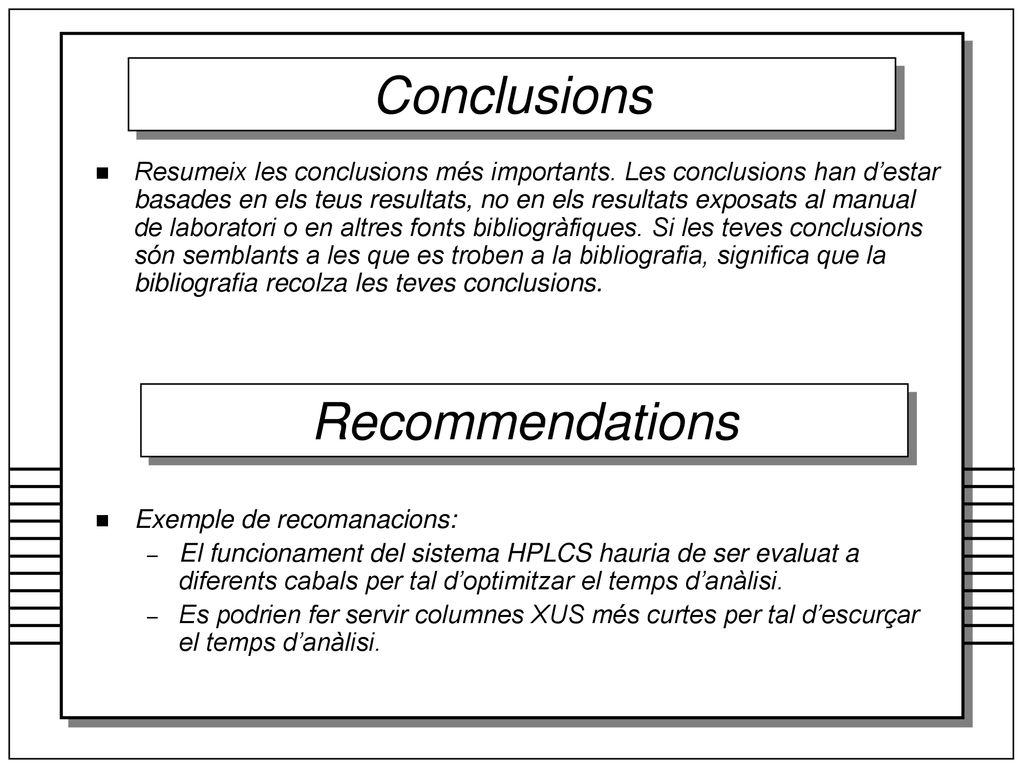

11 Conclusions Recommendations
Resumeix les conclusions més importants. Les conclusions han d’estar basades en els teus resultats, no en els resultats exposats al manual de laboratori o en altres fonts bibliogràfiques. Si les teves conclusions són semblants a les que es troben a la bibliografia, significa que la bibliografia recolza les teves conclusions. Exemple de recomanacions: El funcionament del sistema HPLCS hauria de ser evaluat a diferents cabals per tal d’optimitzar el temps d’anàlisi. Es podrien fer servir columnes XUS més curtes per tal d’escurçar el temps d’anàlisi. Recommendations 11
