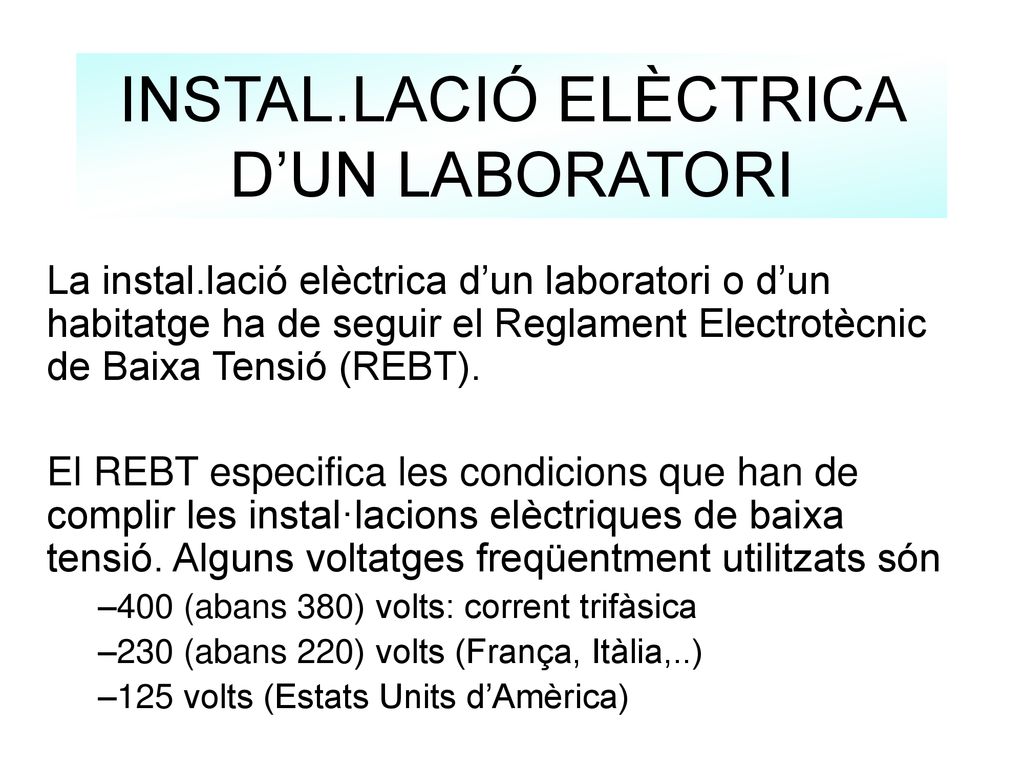

1 INSTAL.LACIÓ ELÈCTRICA D’UN LABORATORI
La instal.lació elèctrica d’un laboratori o d’un habitatge ha de seguir el Reglament Electrotècnic de Baixa Tensió (REBT). El REBT especifica les condicions que han de complir les instal·lacions elèctriques de baixa tensió. Alguns voltatges freqüentment utilitzats són 400 (abans 380) volts: corrent trifàsica 230 (abans 220) volts (França, Itàlia,..) 125 volts (Estats Units d’Amèrica)

2 El Kw . h equival a 1000 watts . hora

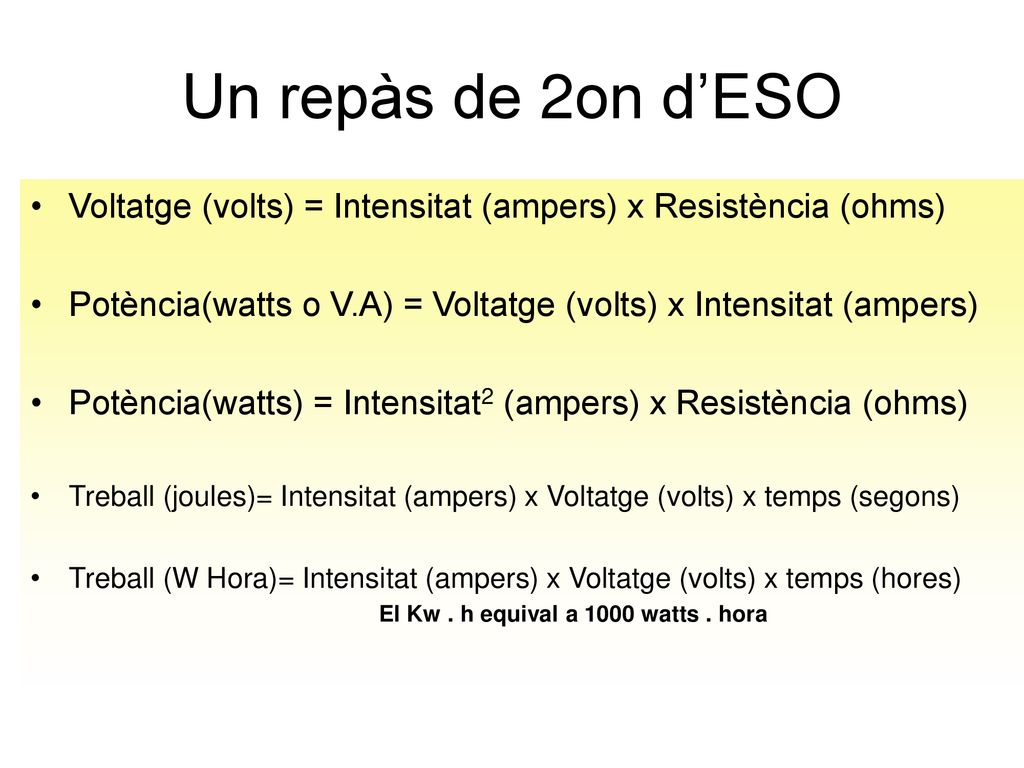

Un repàs de 2on d’ESO Voltatge (volts) = Intensitat (ampers) x Resistència (ohms) Potència(watts o V.A) = Voltatge (volts) x Intensitat (ampers) Potència(watts) = Intensitat2 (ampers) x Resistència (ohms) Treball (joules)= Intensitat (ampers) x Voltatge (volts) x temps (segons) Treball (W Hora)= Intensitat (ampers) x Voltatge (volts) x temps (hores) El Kw . h equival a 1000 watts . hora

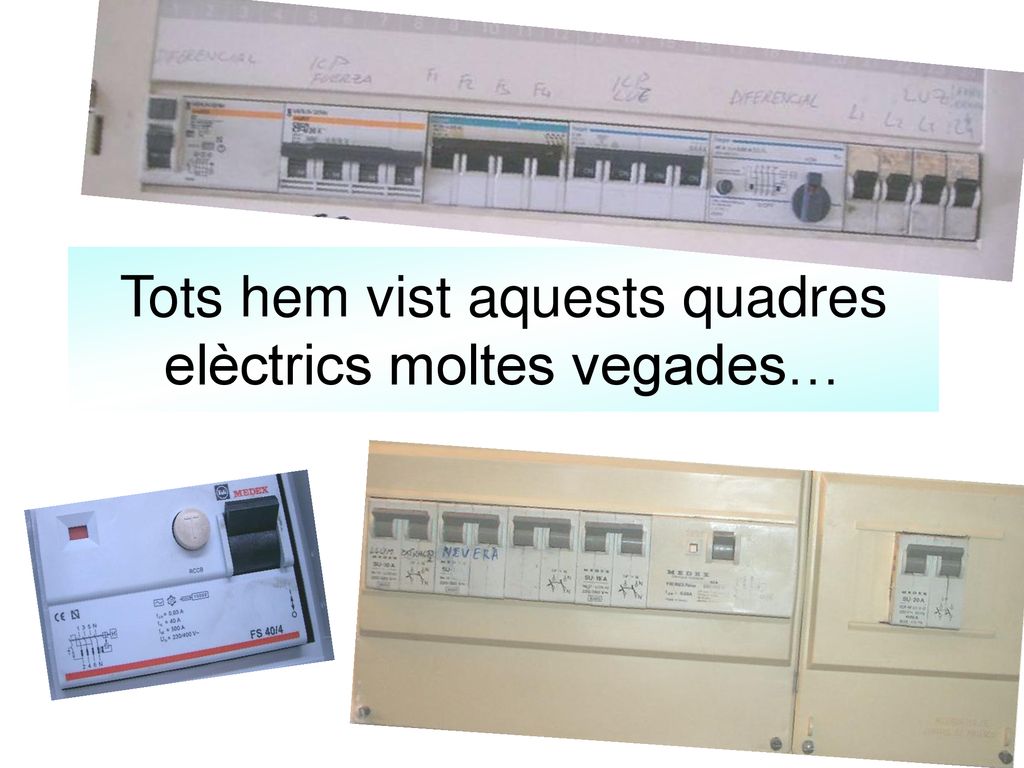

3 Tots hem vist aquests quadres elèctrics moltes vegades…

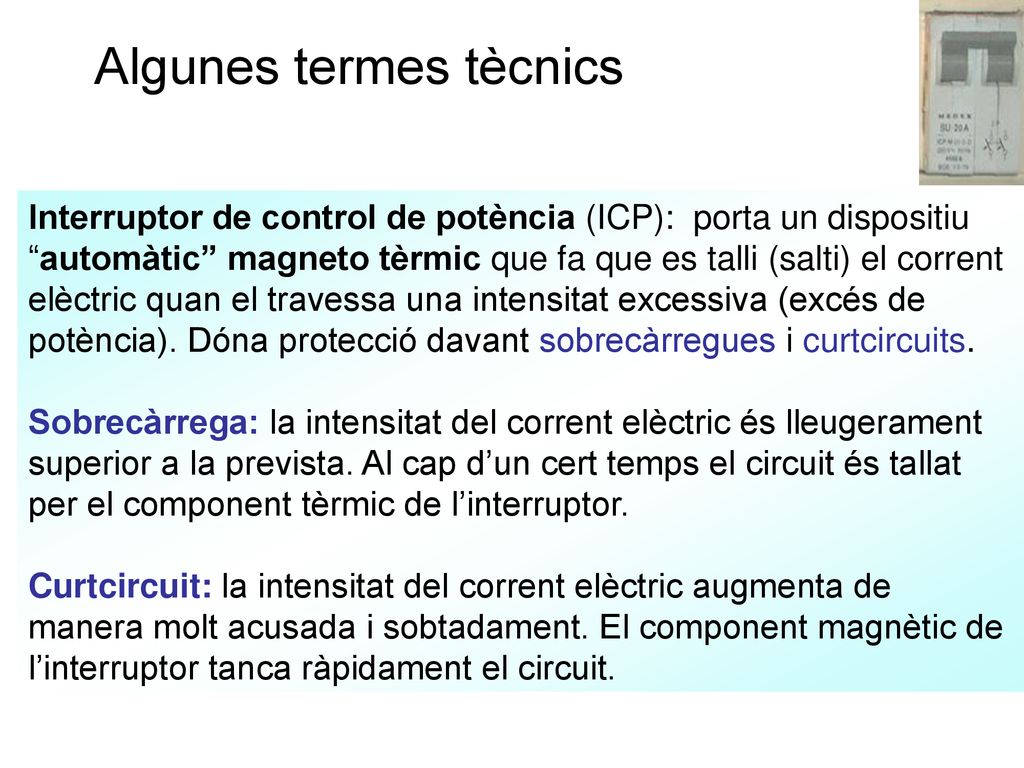

4 Algunes termes tècnics
Interruptor de control de potència (ICP): porta un dispositiu “automàtic” magneto tèrmic que fa que es talli (salti) el corrent elèctric quan el travessa una intensitat excessiva (excés de potència). Dóna protecció davant sobrecàrregues i curtcircuits. Sobrecàrrega: la intensitat del corrent elèctric és lleugerament superior a la prevista. Al cap d’un cert temps el circuit és tallat per el component tèrmic de l’interruptor. Curtcircuit: la intensitat del corrent elèctric augmenta de manera molt acusada i sobtadament. El component magnètic de l’interruptor tanca ràpidament el circuit.

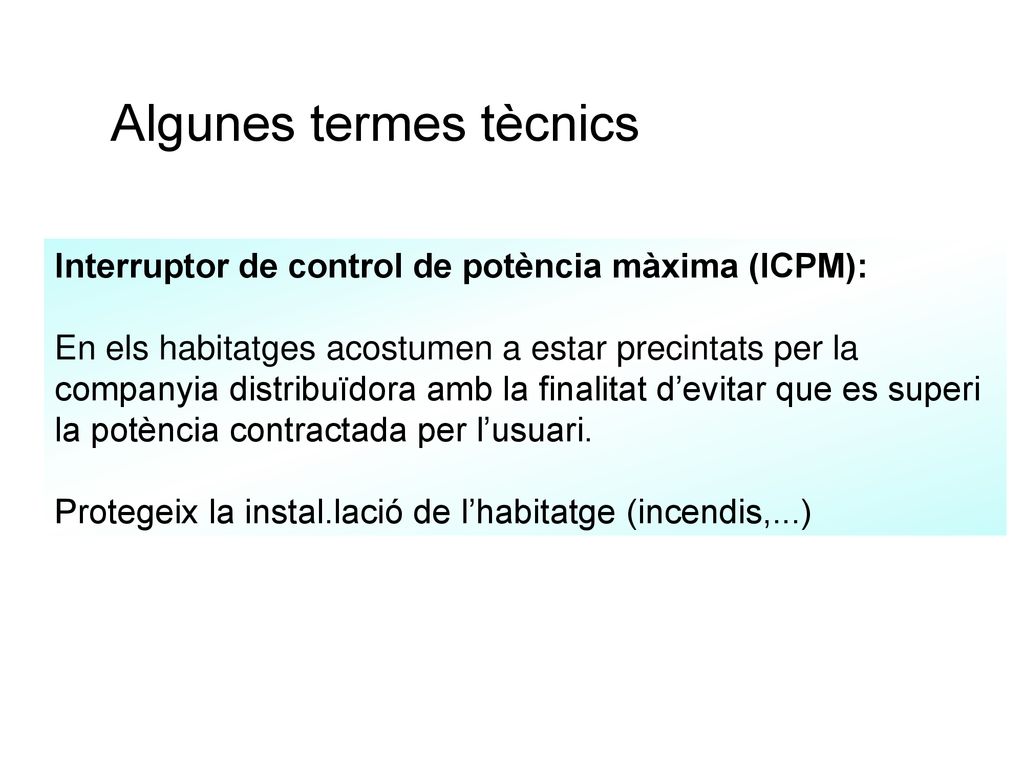

5 Algunes termes tècnics
Interruptor de control de potència màxima (ICPM): En els habitatges acostumen a estar precintats per la companyia distribuïdora amb la finalitat d’evitar que es superi la potència contractada per l’usuari. Protegeix la instal.lació de l’habitatge (incendis,...)

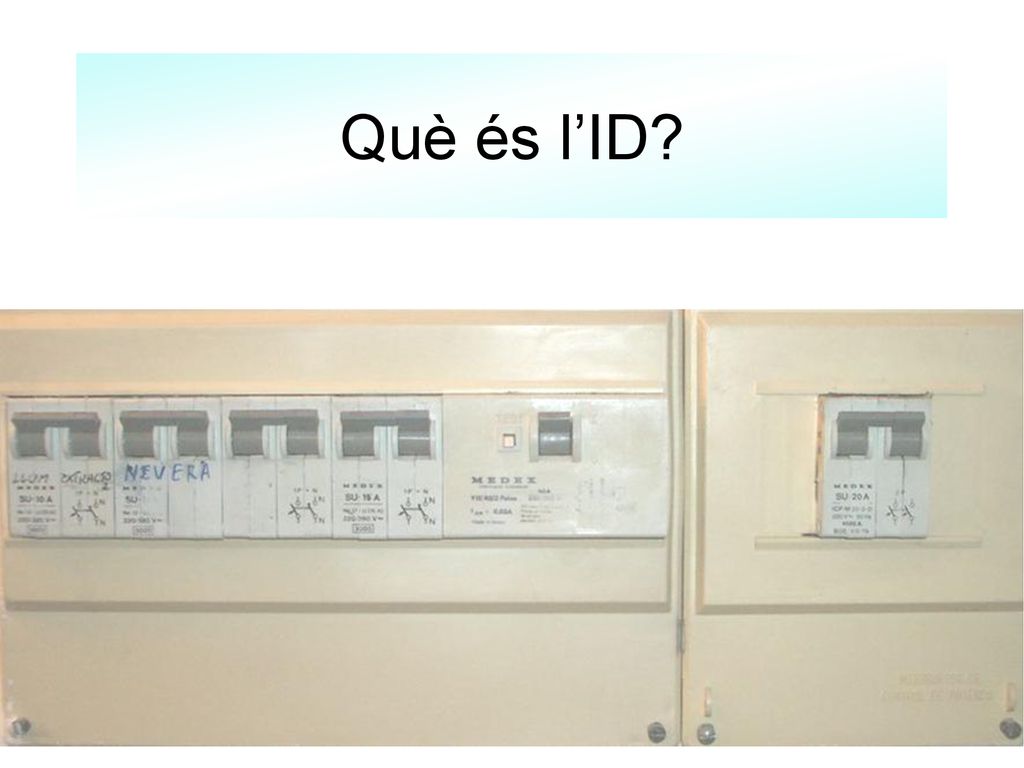

6 Què és l’ID?

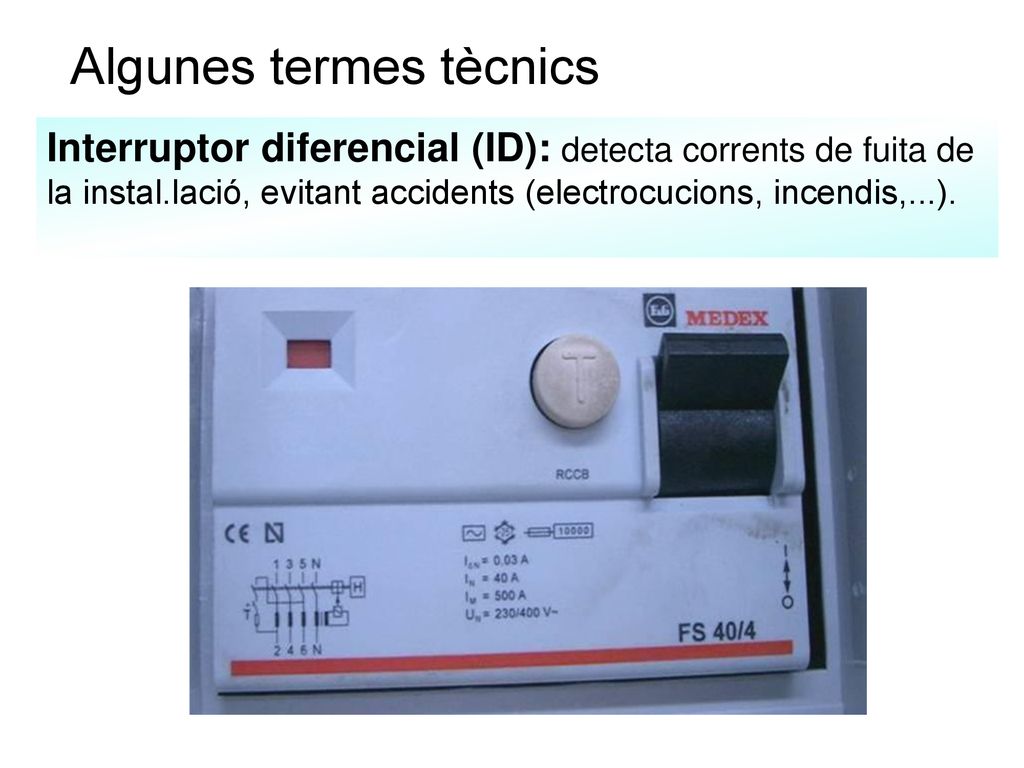

7 Algunes termes tècnics
Interruptor diferencial (ID): detecta corrents de fuita de la instal.lació, evitant accidents (electrocucions, incendis,...).

8 Algunes termes tècnics
Interruptor diferencial (ID): detecta corrents de fuita de la instal.lació, evitant accidents (electrocucions, incendis,...). Tenen un valor de corrent de fuita (Is) marcat al dispositiu. En els habitatges Is ≤ 30 mA. Es reconeixen fàcilment perquè tenen un polsador de prova (test) que cal fer funcionar de manera periòdica per comprovar que l’ID funciona correctament. Recorda que els Interruptors Diferencials salven vides i que el seu mal funcionament, anul.lació o no col.locació poden provocar accidents molt seriosos.

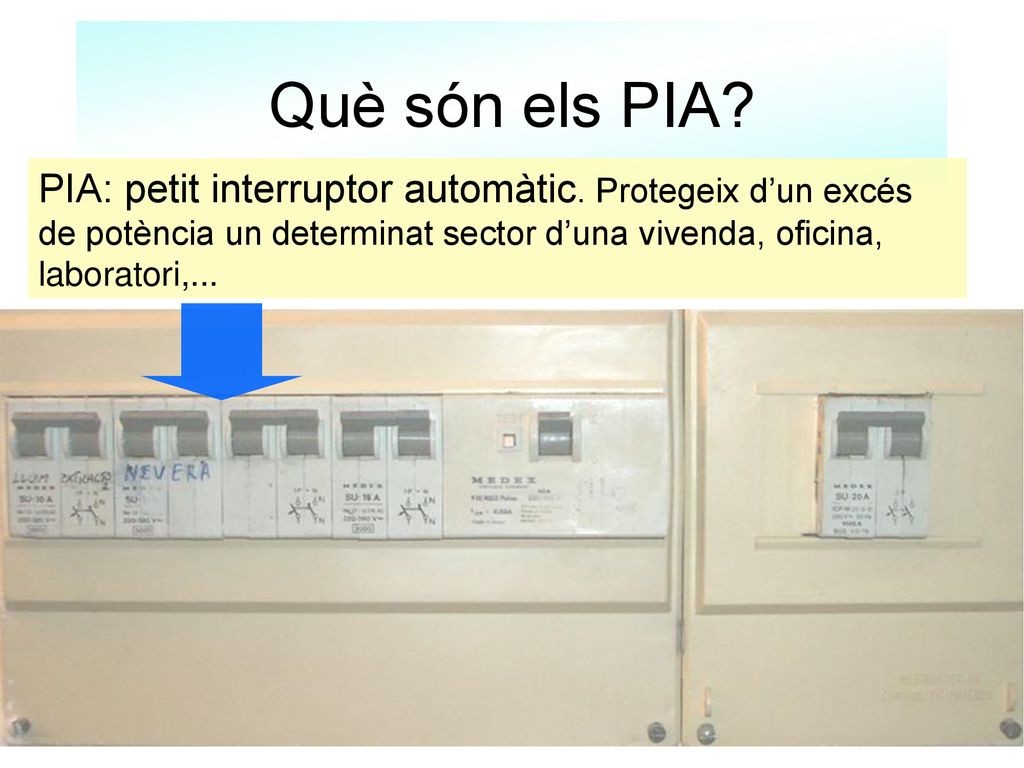

9 Què són els PIA? PIA: petit interruptor automàtic. Protegeix d’un excés de potència un determinat sector d’una vivenda, oficina, laboratori,...

10 Per què s’utilitza aquesta configuració?

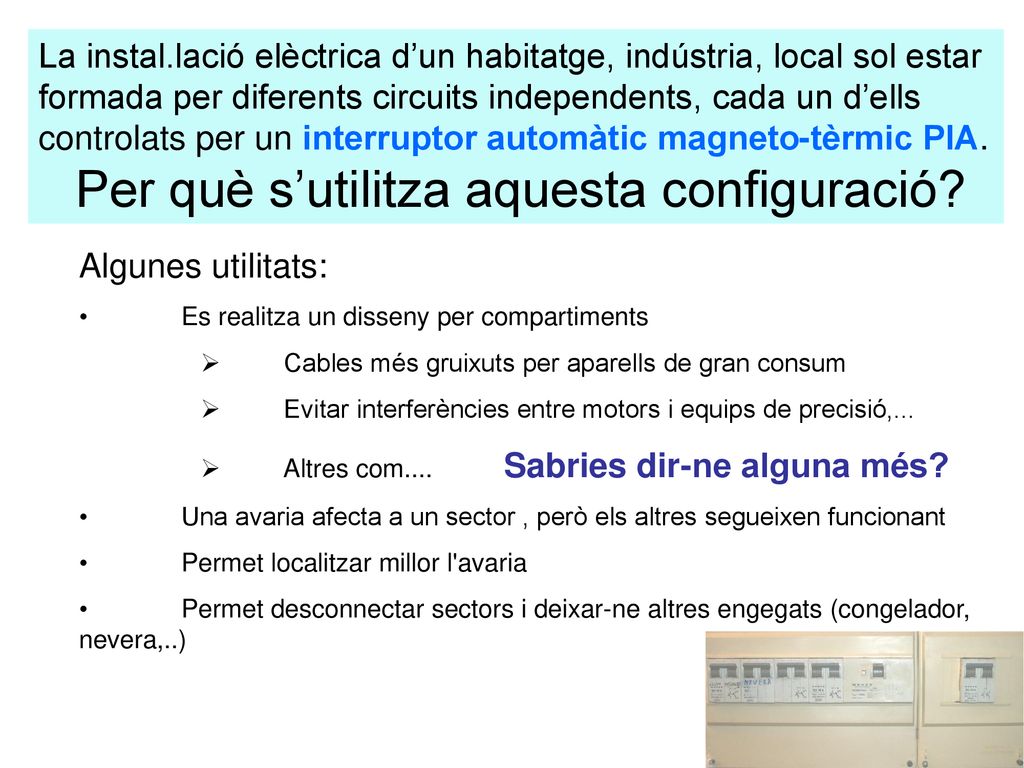

La instal.lació elèctrica d’un habitatge, indústria, local sol estar formada per diferents circuits independents, cada un d’ells controlats per un interruptor automàtic magneto-tèrmic PIA. Per què s’utilitza aquesta configuració? Algunes utilitats: Es realitza un disseny per compartiments Cables més gruixuts per aparells de gran consum Evitar interferències entre motors i equips de precisió,... Altres com Sabries dir-ne alguna més? Una avaria afecta a un sector , però els altres segueixen funcionant Permet localitzar millor l'avaria Permet desconnectar sectors i deixar-ne altres engegats (congelador, nevera,..)

11 Algunes termes tècnics

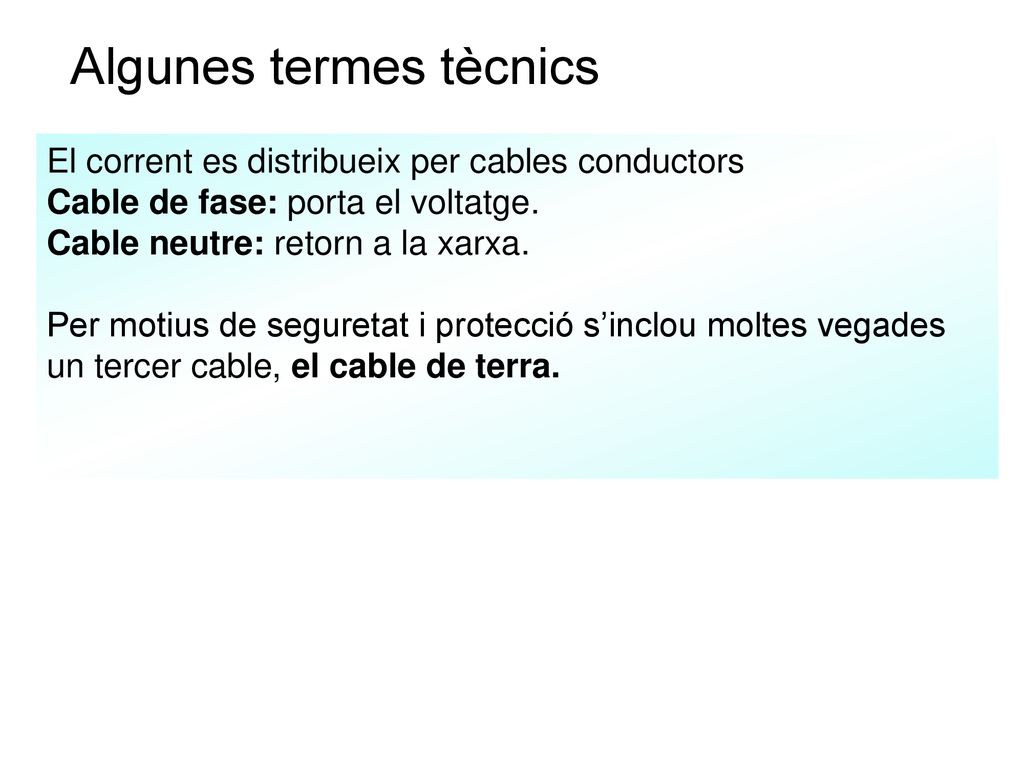

El corrent es distribueix per cables conductors Cable de fase: porta el voltatge. Cable neutre: retorn a la xarxa. Per motius de seguretat i protecció s’inclou moltes vegades un tercer cable, el cable de terra.

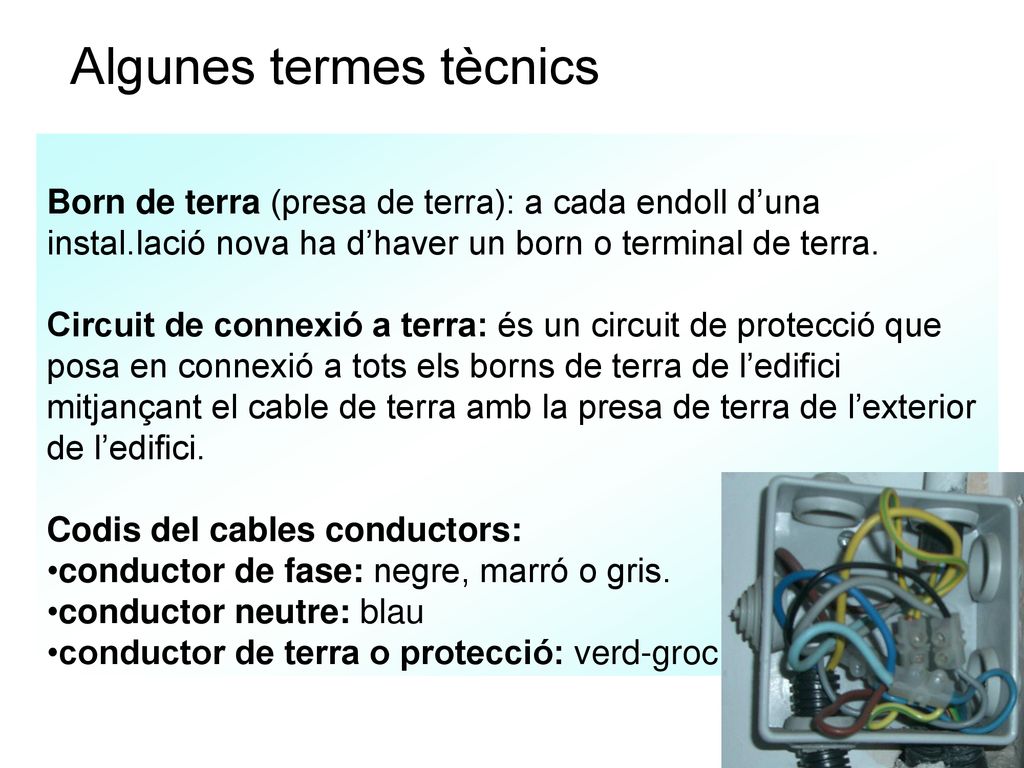

12 Algunes termes tècnics
Born de terra (presa de terra): a cada endoll d’una instal.lació nova ha d’haver un born o terminal de terra. Circuit de connexió a terra: és un circuit de protecció que posa en connexió a tots els borns de terra de l’edifici mitjançant el cable de terra amb la presa de terra de l’exterior de l’edifici. Codis del cables conductors: conductor de fase: negre, marró o gris. conductor neutre: blau conductor de terra o protecció: verd-groc

13 Algunes termes tècnics

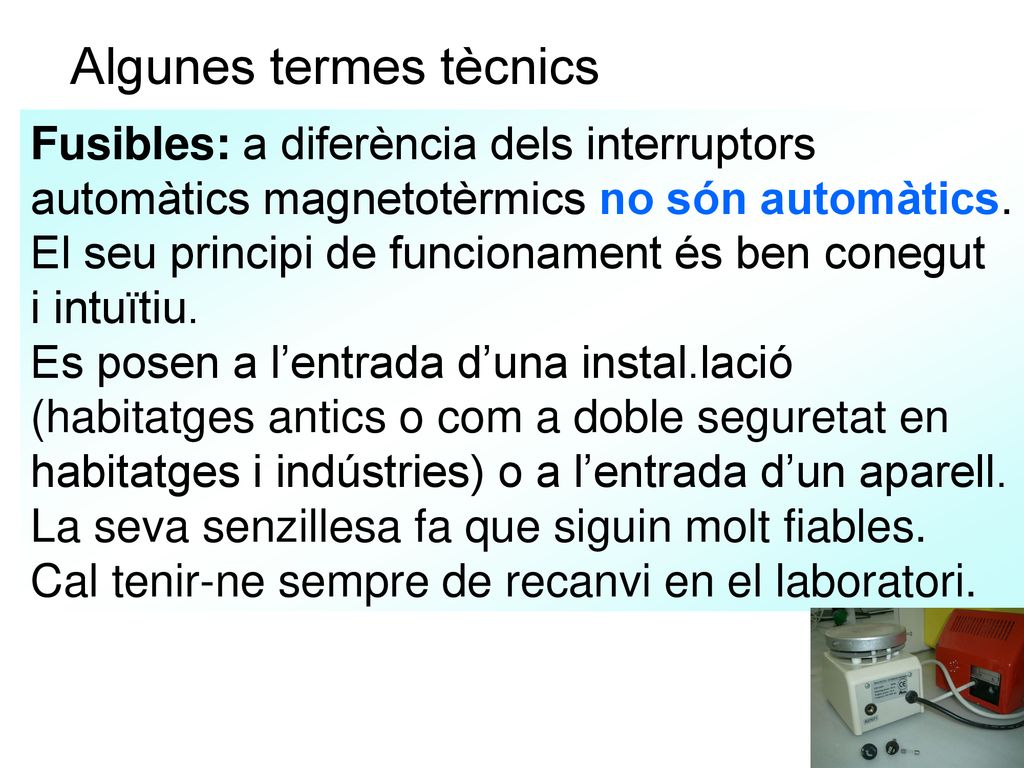

Fusibles: a diferència dels interruptors automàtics magnetotèrmics no són automàtics. El seu principi de funcionament és ben conegut i intuïtiu. Es posen a l’entrada d’una instal.lació (habitatges antics o com a doble seguretat en habitatges i indústries) o a l’entrada d’un aparell. La seva senzillesa fa que siguin molt fiables. Cal tenir-ne sempre de recanvi en el laboratori.

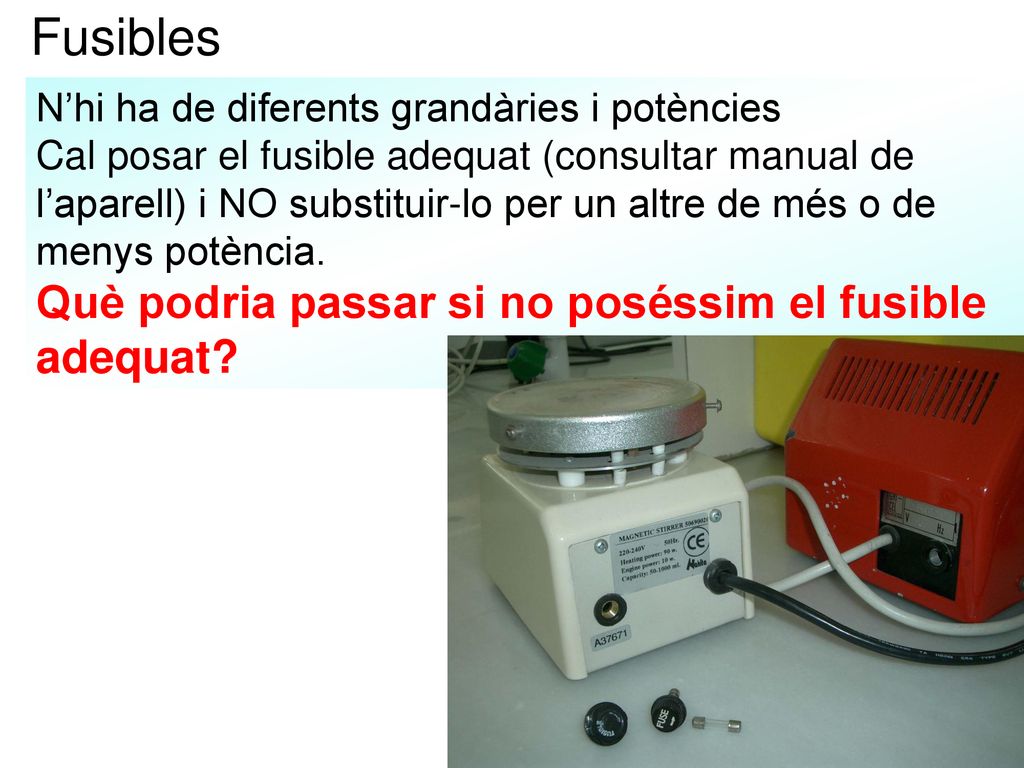

14 Fusibles Què podria passar si no poséssim el fusible adequat?
N’hi ha de diferents grandàries i potències Cal posar el fusible adequat (consultar manual de l’aparell) i NO substituir-lo per un altre de més o de menys potència. Què podria passar si no poséssim el fusible adequat?

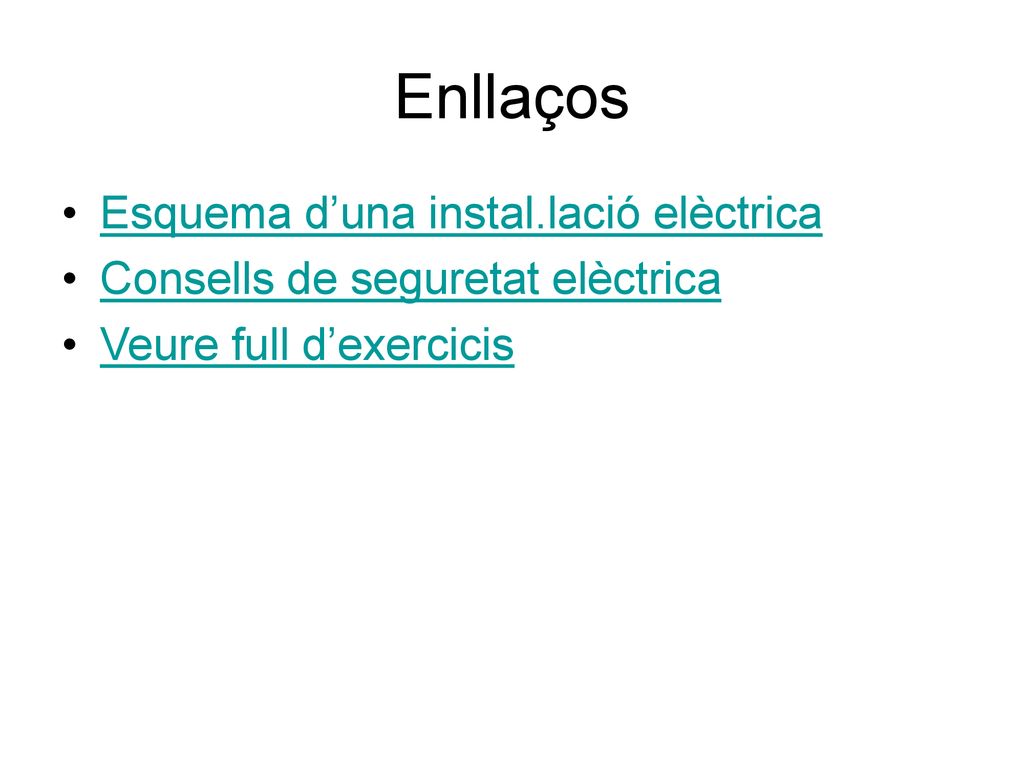

15 Enllaços Esquema d’una instal.lació elèctrica
Consells de seguretat elèctrica Veure full d’exercicis
