1 RAMIRO ROGELIO ROBALINO SÁNCHEZ
PROPUESTA DE METODOLOGÍA PARA MEJORAR LA CONFIABILIDAD DE LOS ALIMENTADORES PRIMARIOS AÉREOS DE LA ZONA URBANA DE AMBATO OM 1-1 RAMIRO ROGELIO ROBALINO SÁNCHEZ EMPRESA ELECTRICA AMBATO REGIONAL CENTRO NORTE S.A. ÁREA REPARACIONES Y ALUMBRADO PÚBLICO

2 OBJETIVO Proponer la metodología para elaborar estudios de contingencia, determinar soluciones y plantear un plan de maniobras frente a casos de contingencia críticos en el sistema de distribución, utilizando un software computacional, y con ello aumentar la confiabilidad del sistema de distribución.

3 PORQUE SE REALIZO EL ESTUDIO?
En nuestro país la calidad de servicio está cobrando más importancia, debido a los objetivos propuestos por la EEASA y las exigencias de la entidad reguladora para brindar un servicio adecuado al usuario final, en consideración de la incorporación de la cocción eléctrica y los vehículos eléctricos. Este trabajo está orientado a mejorar la continuidad de servicio, para esto es necesario desarrollar una metodología para el estudio de contingencias en el sistema de distribución, con el fin de hallar un plan de maniobras para el rápido restablecimiento del servicio. Planificar soluciones para mejorar la confiabilidad del sistema de distribución para la zona urbana de Ambato, servida por la Empresa Eléctrica Ambato.

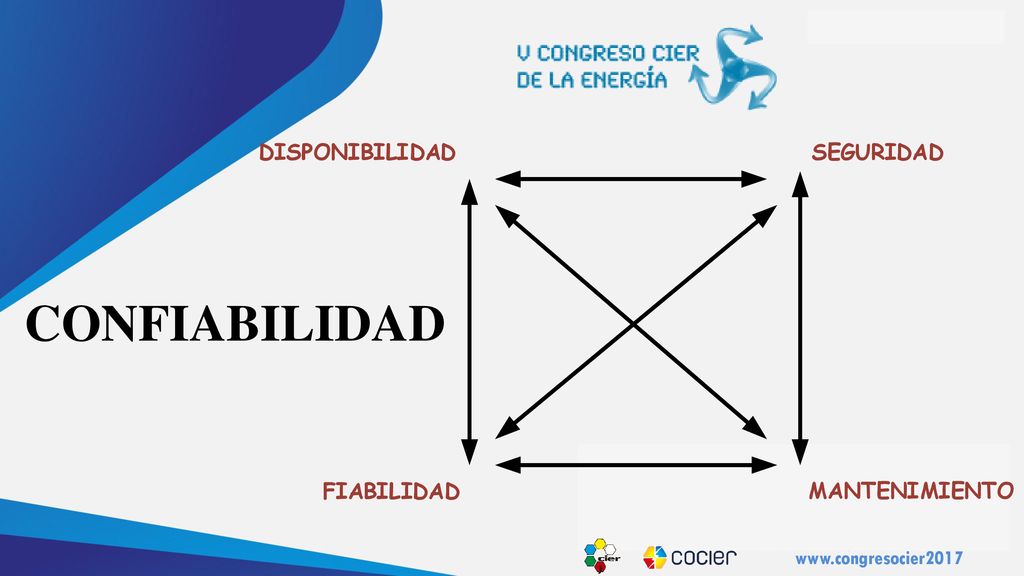

4 CONFIABILIDAD

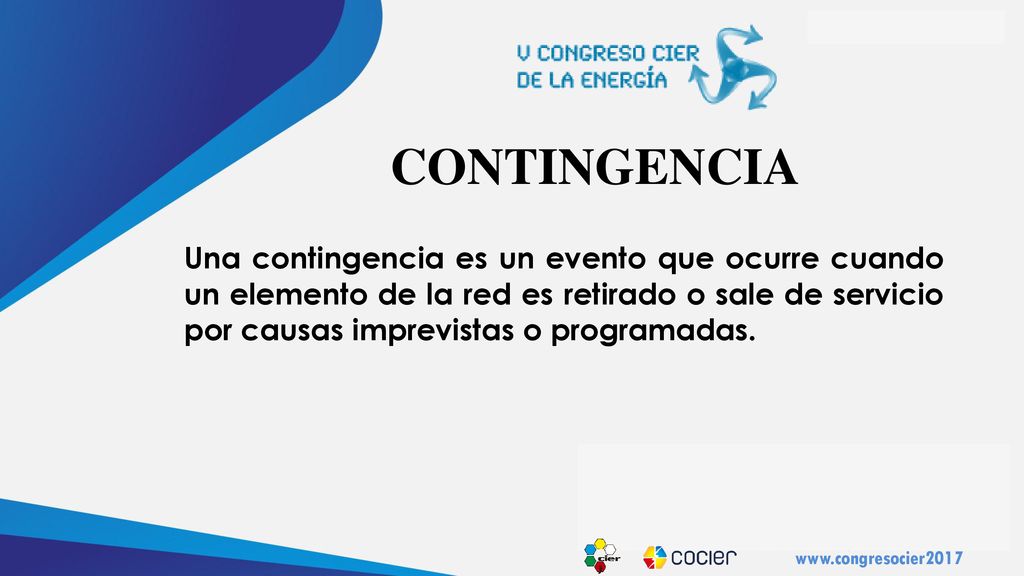

5 CONTINGENCIA Una contingencia es un evento que ocurre cuando un elemento de la red es retirado o sale de servicio por causas imprevistas o programadas.

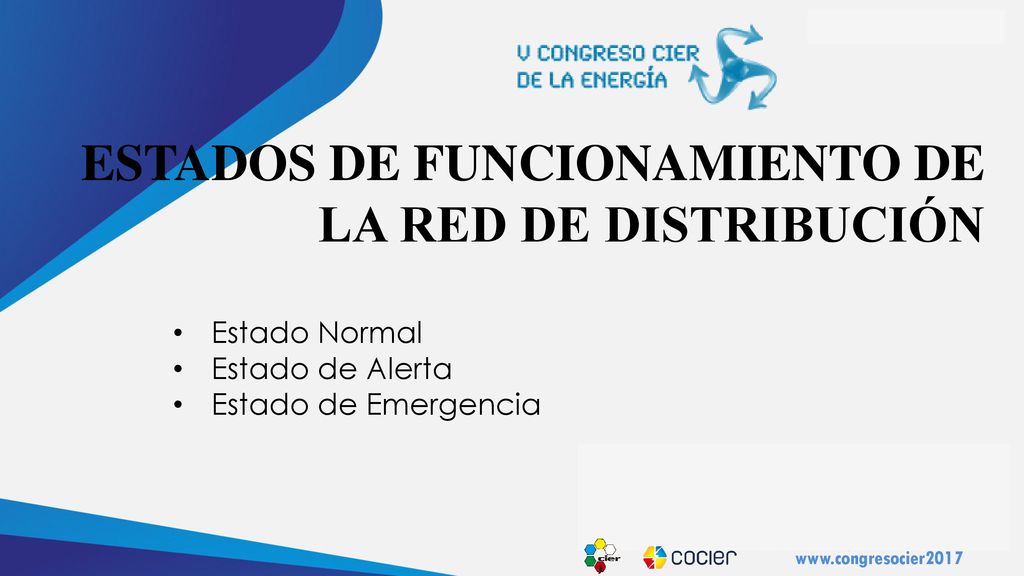

6 ESTADOS DE FUNCIONAMIENTO DE LA RED DE DISTRIBUCIÓN
Estado Normal Estado de Alerta Estado de Emergencia

7 Transformador de Distribución
VARIACIONES DE VOLTAJE PERMISIBLE ELEMENTO DE LA RED CAIDA DE VOLTAJE OPERACIÓN NORMAL OPERACIÓN EMERGENCIA Alimentador Primario 5.5% 8.0% Transformador de Distribución 2.0% 1.0% Secundario 3.0% Acometida Total 11.0% 12.0%

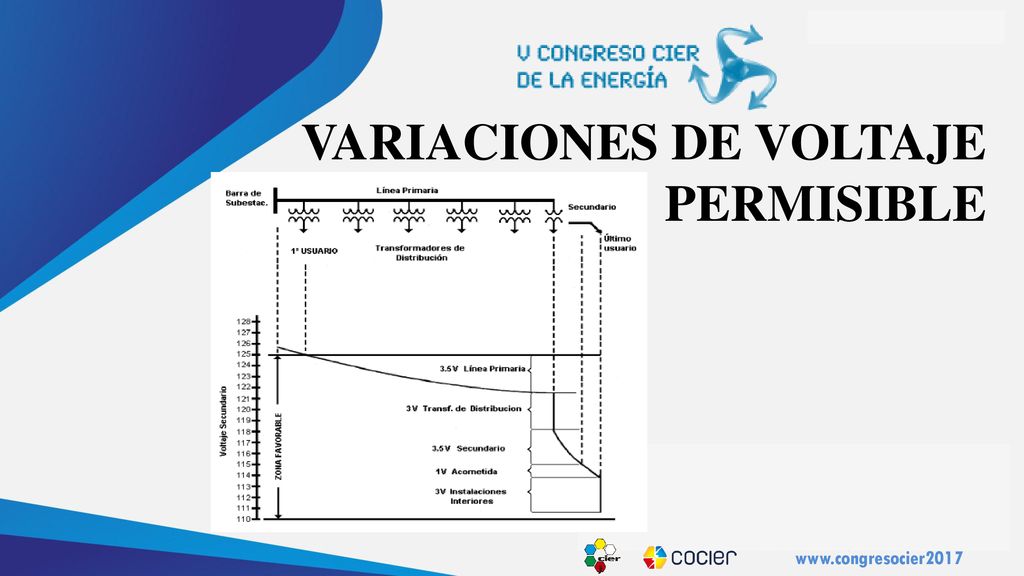

8 VARIACIONES DE VOLTAJE PERMISIBLE

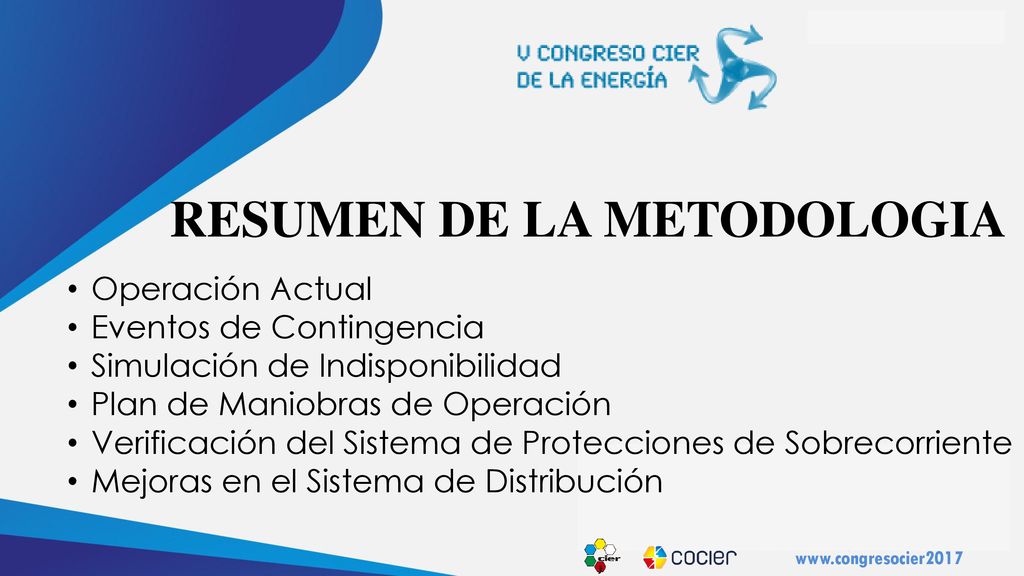

9 RESUMEN DE LA METODOLOGIA
Operación Actual Eventos de Contingencia Simulación de Indisponibilidad Plan de Maniobras de Operación Verificación del Sistema de Protecciones de Sobrecorriente Mejoras en el Sistema de Distribución

10 RESUMEN DE LA METODOLOGIA

11 DATOS DE INGRESO

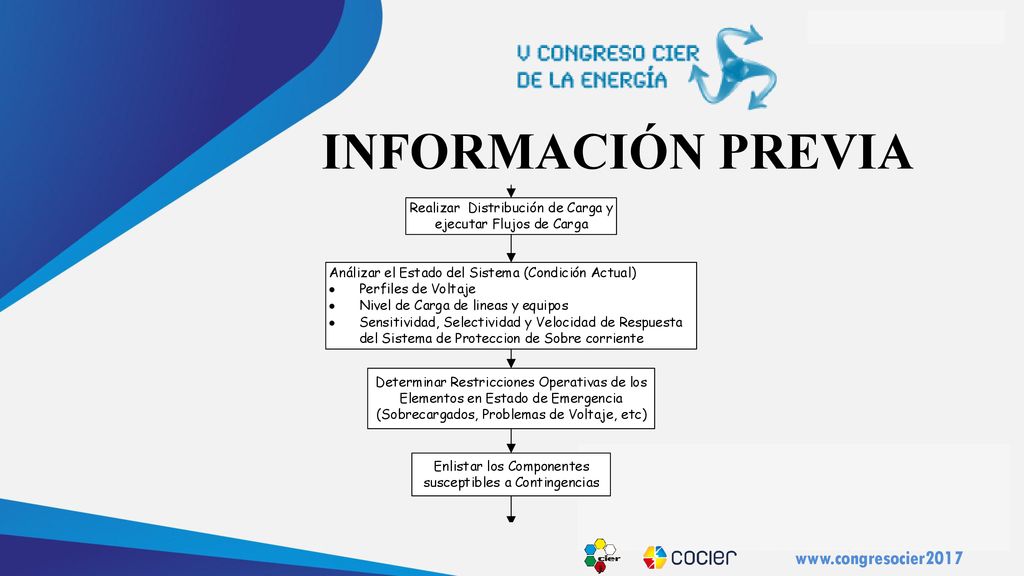

12 INFORMACIÓN PREVIA

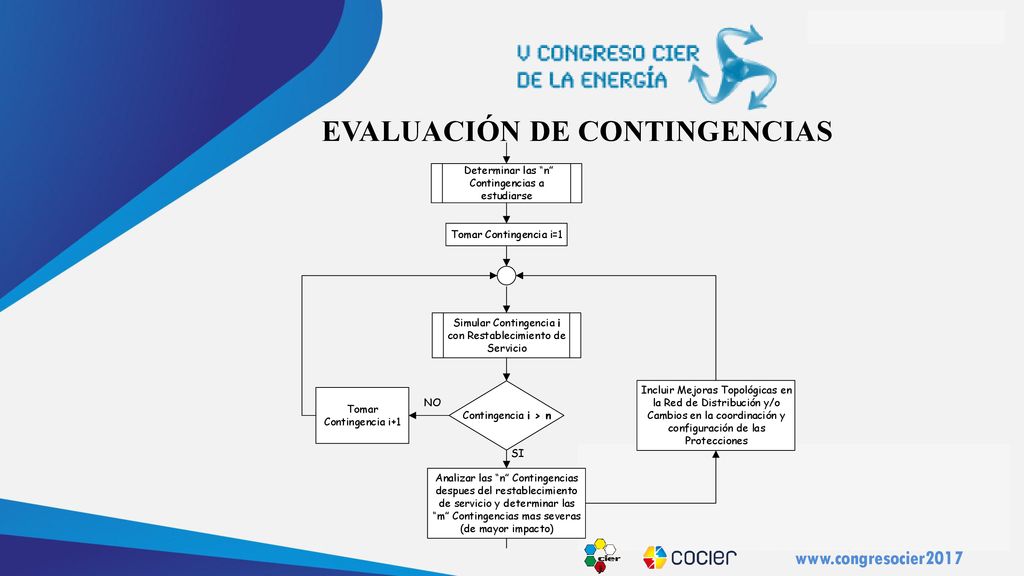

13 EVALUACIÓN DE CONTINGENCIAS

14 MEJORAS EN EL SISTEMA

15 OPERACIÓN ACTUAL

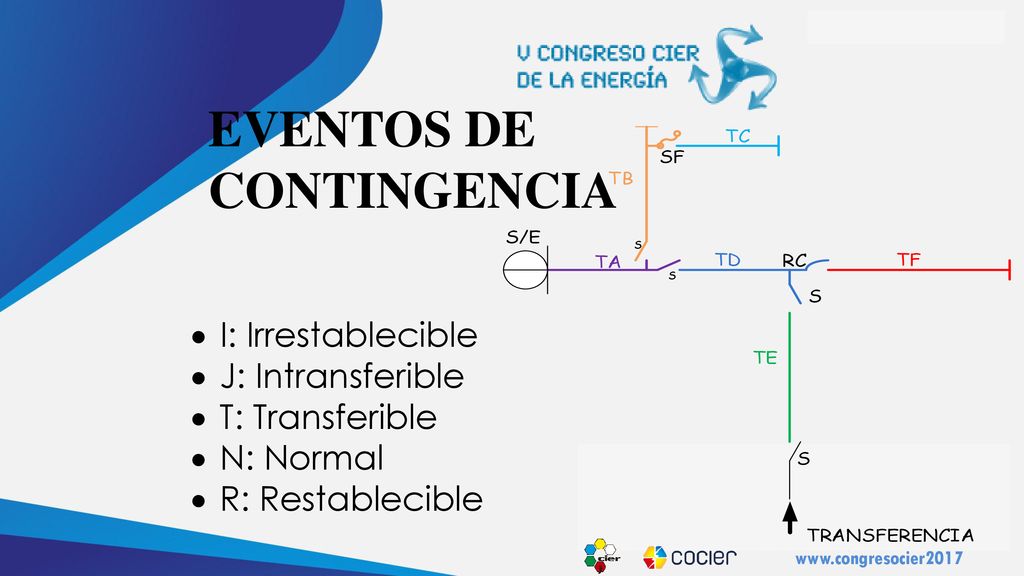

16 EVENTOS DE CONTINGENCIA
I: Irrestablecible J: Intransferible T: Transferible N: Normal R: Restablecible

17 SIMULACIÓN DE INDISPONIBILIDAD
Objetivos Restricciones Desarrollo del Plan de Maniobras Operativas

18 DESARROLLO DEL PLAN DE MANIOBRAS
INDISPONIBILIDAD ALIMENTADOR DE RESPALDO MANIOBRAS CONSUMIDORES RESTABLECIDOS CONSUMIDORES SIN SERVICIO Elemento Alim-Respaldo Acción Tipo N. Equipo Objetivo Ubicación # Clientes P [kW] ALIM T01 Abrir IA ALIM-PASO_LATERAL Eliminar S/E Samanga 0,00 3645 1801,0 SB 3430 Aislar Intercambiador Paso Lateral Norte ALIM T02 Cerrar R R100202 Transferir Carga Avda. Pedro Vásconez y José Villalva TOTAL 3639

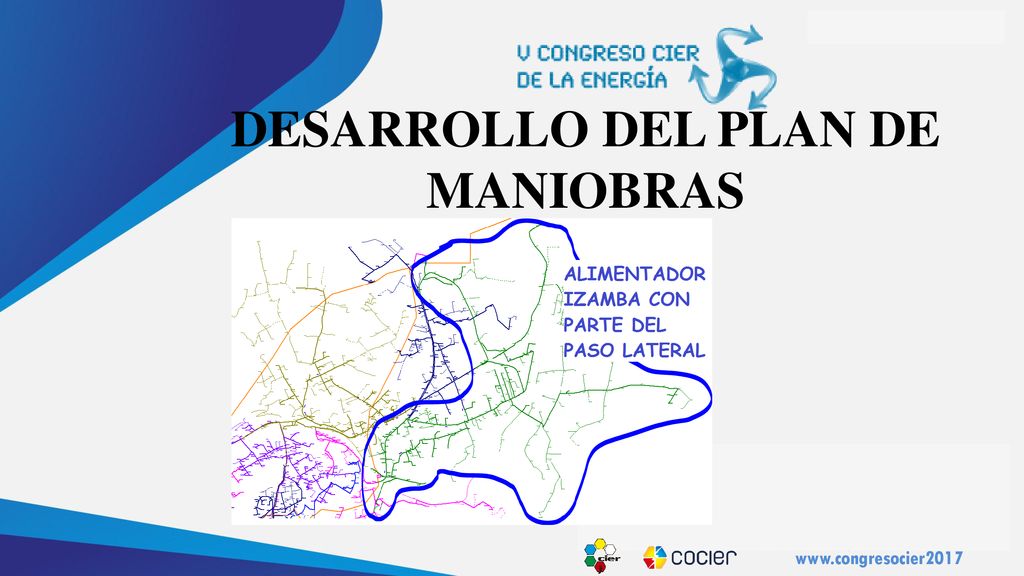

19 DESARROLLO DEL PLAN DE MANIOBRAS

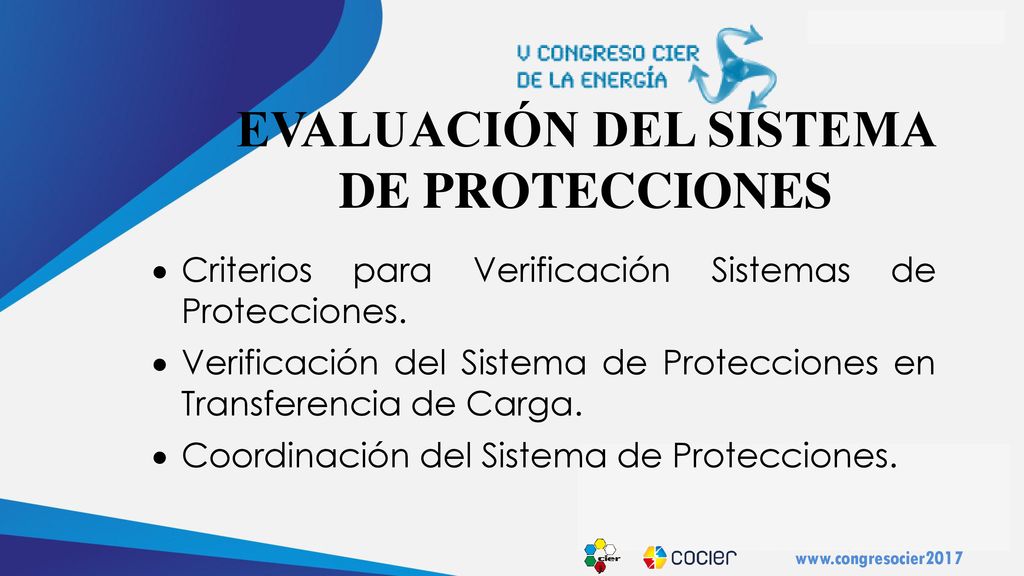

20 EVALUACIÓN DEL SISTEMA DE PROTECCIONES
Criterios para Verificación Sistemas de Protecciones. Verificación del Sistema de Protecciones en Transferencia de Carga. Coordinación del Sistema de Protecciones.

21 CRITERIOS PARA VERIFICACIÓN DEL SISTEMA DE PROTECCIONES
Nivel de carga, si el funcionamiento está en su capacidad nominal. Coordinación con elementos aguas abajo. Coordinación de las curvas de ajustes de los elementos de protección. Considerar Intervalos de protección dentro de los Cortocircuitos Máximos y Mínimos en el elemento de protección. Considerar intervalos de Tiempo de Paso entre las curvas de operación de los equipos. Considerar 75% de Potencia de Cortocircuito Máximo

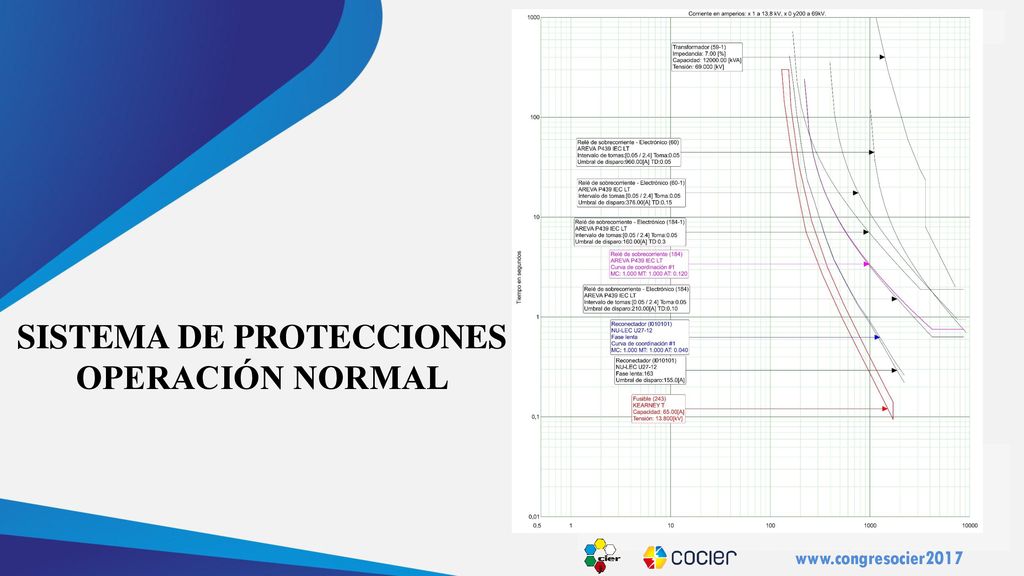

22 SISTEMA DE PROTECCIONES OPERACIÓN NORMAL

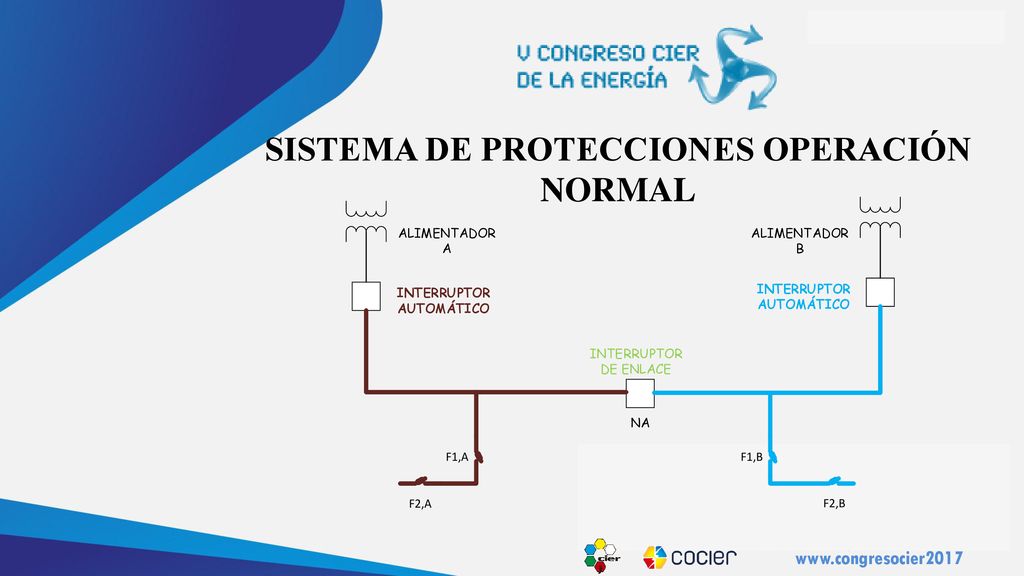

23 SISTEMA DE PROTECCIONES OPERACIÓN NORMAL

24 VERIFICACIÓN DEL SISTEMA DE PROTECCIONES EN TRANSFERENCIA DE CARGA

25 SISTEMA DE PROTECCIONES OPERACIÓN TRANSFERENCIA DE CARGA

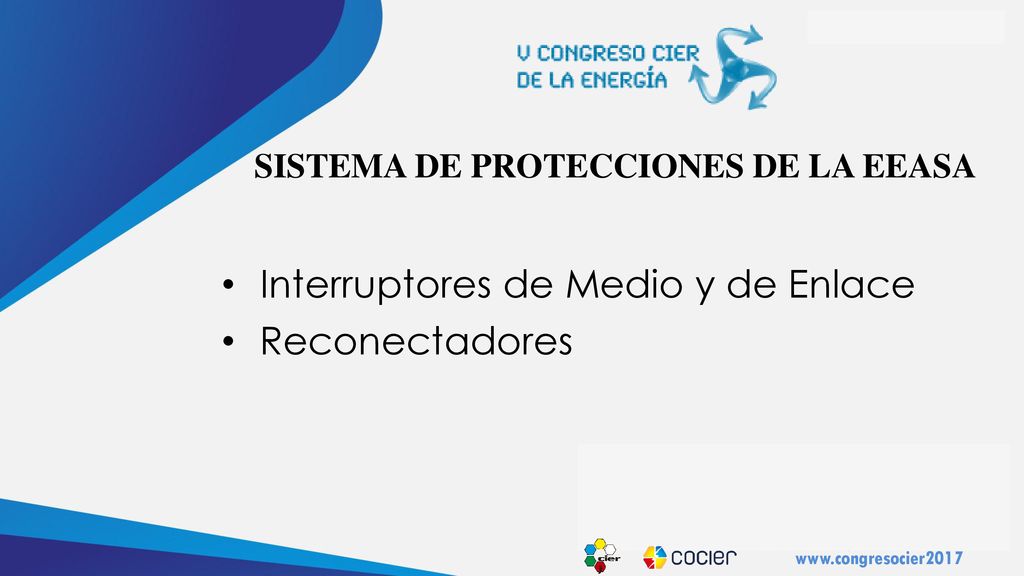

26 SISTEMA DE PROTECCIONES DE LA EEASA
Interruptores de Medio y de Enlace Reconectadores

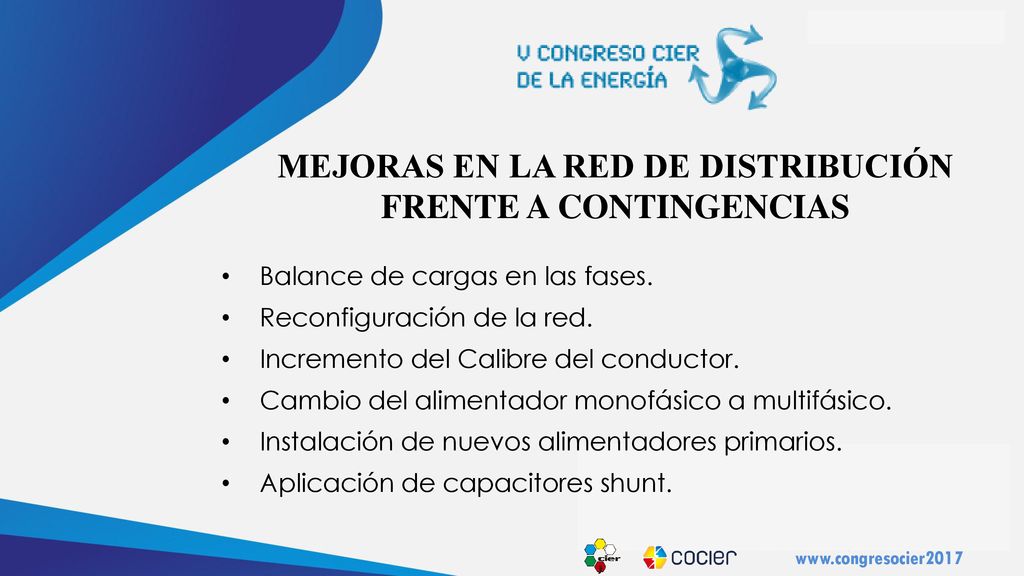

27 MEJORAS EN LA RED DE DISTRIBUCIÓN FRENTE A CONTINGENCIAS
Balance de cargas en las fases. Reconfiguración de la red. Incremento del Calibre del conductor. Cambio del alimentador monofásico a multifásico. Instalación de nuevos alimentadores primarios. Aplicación de capacitores shunt.

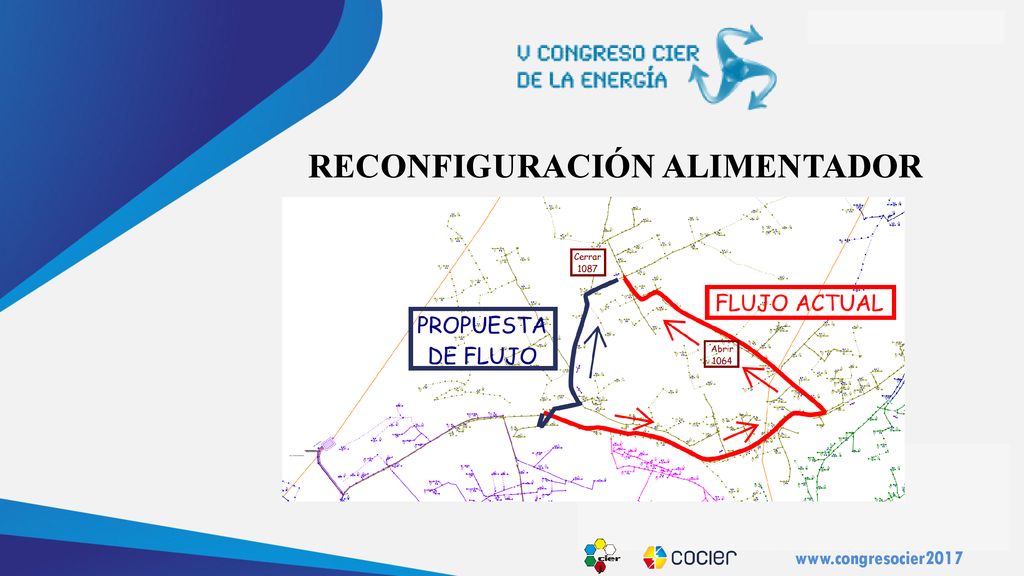

28 RECONFIGURACIÓN ALIMENTADOR

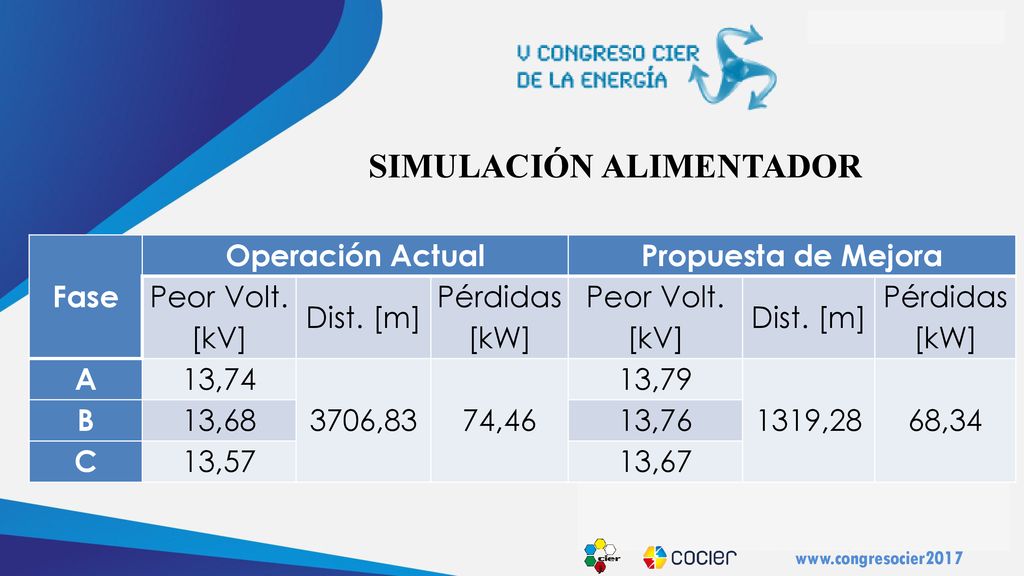

29 SIMULACIÓN ALIMENTADOR
Fase Operación Actual Propuesta de Mejora Peor Volt. [kV] Dist. [m] Pérdidas [kW] A 13,74 3706,83 74,46 13,79 1319,28 68,34 B 13,68 13,76 C 13,57 13,67

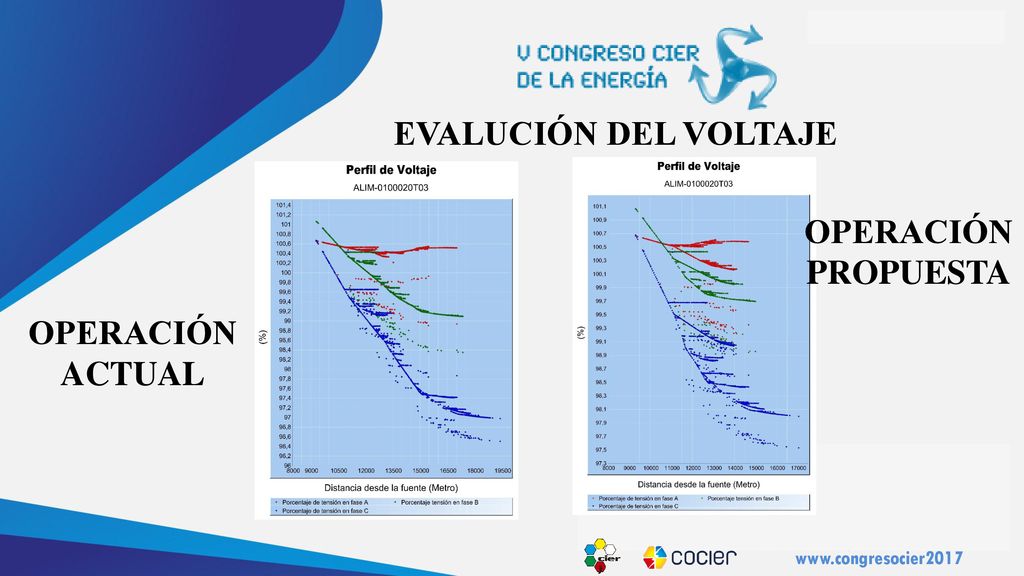

30 EVALUCIÓN DEL VOLTAJE OPERACIÓN PROPUESTA OPERACIÓN ACTUAL

31 PUNTOS NO SE PUEDE TRANSFERIR CARGA
Sobrecarga en elementos de protección Sobrecarga del conductor. Fuera de límite caída de voltaje Potencia Instalada del Transformador de la Subestación.

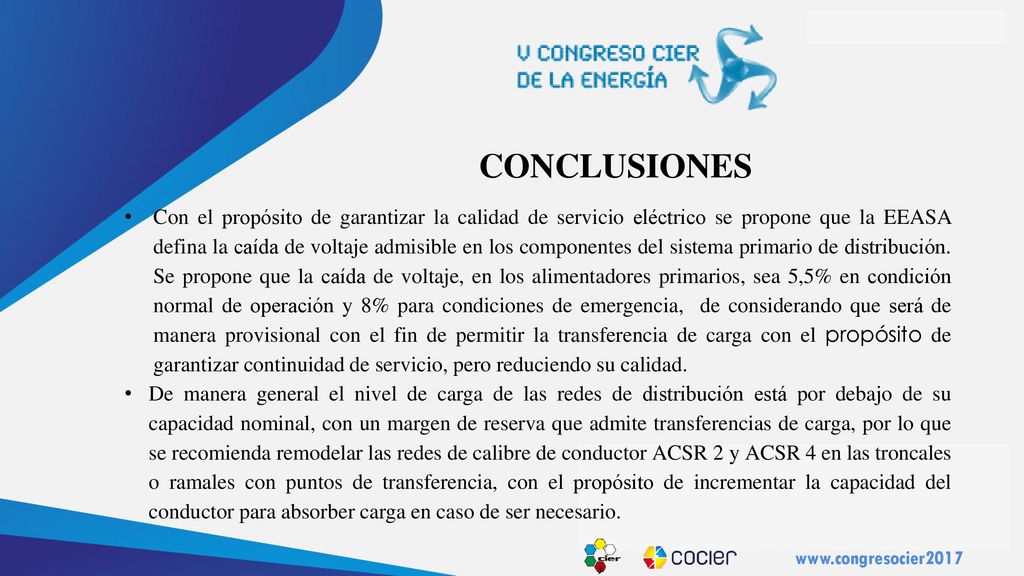

32 CONCLUSIONES Con el propósito de garantizar la calidad de servicio eléctrico se propone que la EEASA defina la caída de voltaje admisible en los componentes del sistema primario de distribución. Se propone que la caída de voltaje, en los alimentadores primarios, sea 5,5% en condición normal de operación y 8% para condiciones de emergencia, de considerando que será de manera provisional con el fin de permitir la transferencia de carga con el propósito de garantizar continuidad de servicio, pero reduciendo su calidad. De manera general el nivel de carga de las redes de distribución está por debajo de su capacidad nominal, con un margen de reserva que admite transferencias de carga, por lo que se recomienda remodelar las redes de calibre de conductor ACSR 2 y ACSR 4 en las troncales o ramales con puntos de transferencia, con el propósito de incrementar la capacidad del conductor para absorber carga en caso de ser necesario.

33 CONCLUSIONES Analizando el sistema de protecciones se encontró que existen pocos fusibles instalados en serie, en ciertos casos, lo cual determina valores nominales muy altos para lograr coordinación, por tal motivo fue necesario reducir el número de fusibles en serie, manteniendo seccionadores barra solamente en los sitios en que se requieren para maniobras y transferencias de carga. Preparando un plan de maniobras para transferencia de carga se reducen los tiempos de interrupción y el número de clientes afectados, es decir permite mejorar la confiabilidad de servicio, cumpliendo con las normativas. Los análisis computacionales sistemáticos permiten reducir la caída de voltaje y las pérdidas totales del sistema primario de distribución, aprovechando las herramientas que tiene disponibles la EEASA.
