DESCONEXIÓN DEL ATXF-002 EVENTO : Desconexión del ATXF-002 FECHA : Domingo 21 de Febrero del 2016 HORA : 10:49:07 h PROPIETARIO : Cerro Verde SUB DIRECCIÓN DE EVALUACIÓN Aseguramiento de la Operación

2 CONFIGURACIÓN DEL SISTEMA ANTES DEL EVENTO
Este interruptor opera abierto en condiciones normales. L-5036 F/S por mantenimiento programado L-5038 F/S L-1382 F/S por mantenimiento correctivo

3 Cierre del INT-5952 del diámetro 1 para energizar la barra A.
CONFIGURACIÓN DEL SISTEMA DURANTE DEL EVENTO Cierre del INT-5952 del diámetro 1 para energizar la barra A.

4 CONFIGURACIÓN DEL SISTEMA DURANTE DEL EVENTO
Durante la maniobra del cierre del interruptor INT-5952 en San José de 500 kV, se abren las fases R y S del interruptor INT-5972 que enlazaba el autotransformador ATXF-002 a la barra B. Luego desconecta por discordancia de polos y se interrumpe 192 MW de la Planta Concentradora.

5 Apertura del interruptor INT-5952

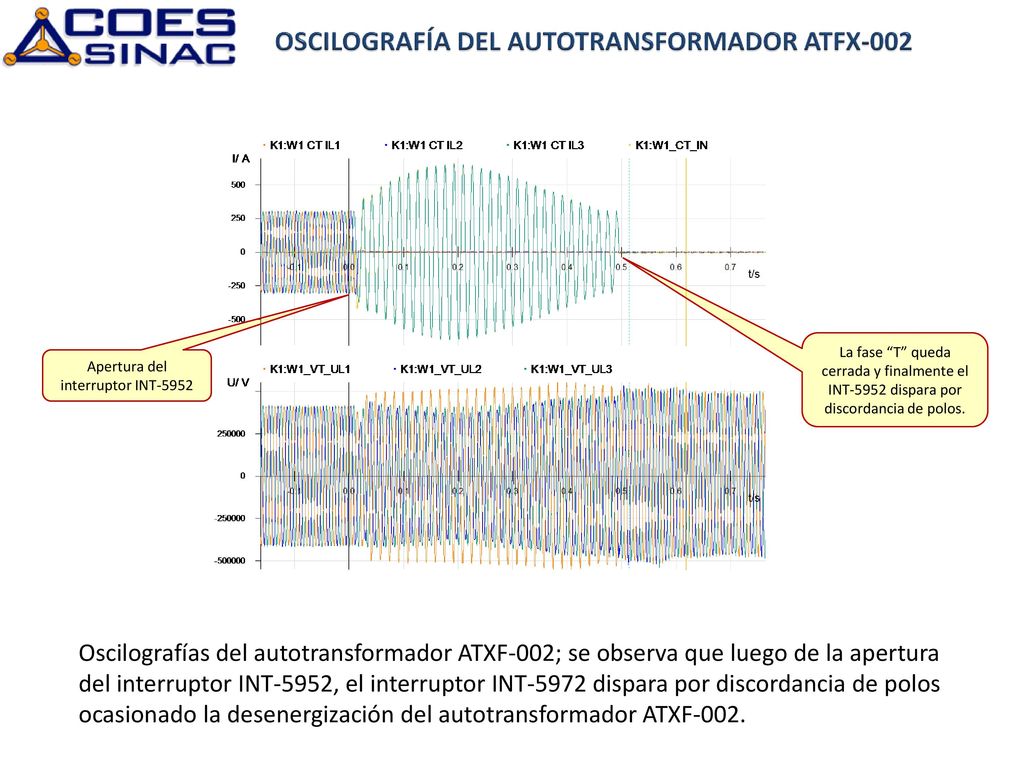

OSCILOGRAFÍA DEL AUTOTRANSFORMADOR ATFX-002 La fase “T” queda cerrada y finalmente el INT-5952 dispara por discordancia de polos. Apertura del interruptor INT-5952 Oscilografías del autotransformador ATXF-002; se observa que luego de la apertura del interruptor INT-5952, el interruptor INT-5972 dispara por discordancia de polos ocasionado la desenergización del autotransformador ATXF-002.

6 ENERGIZACIÓN DEL AUTO TRANSFORMADOR ATXF-002

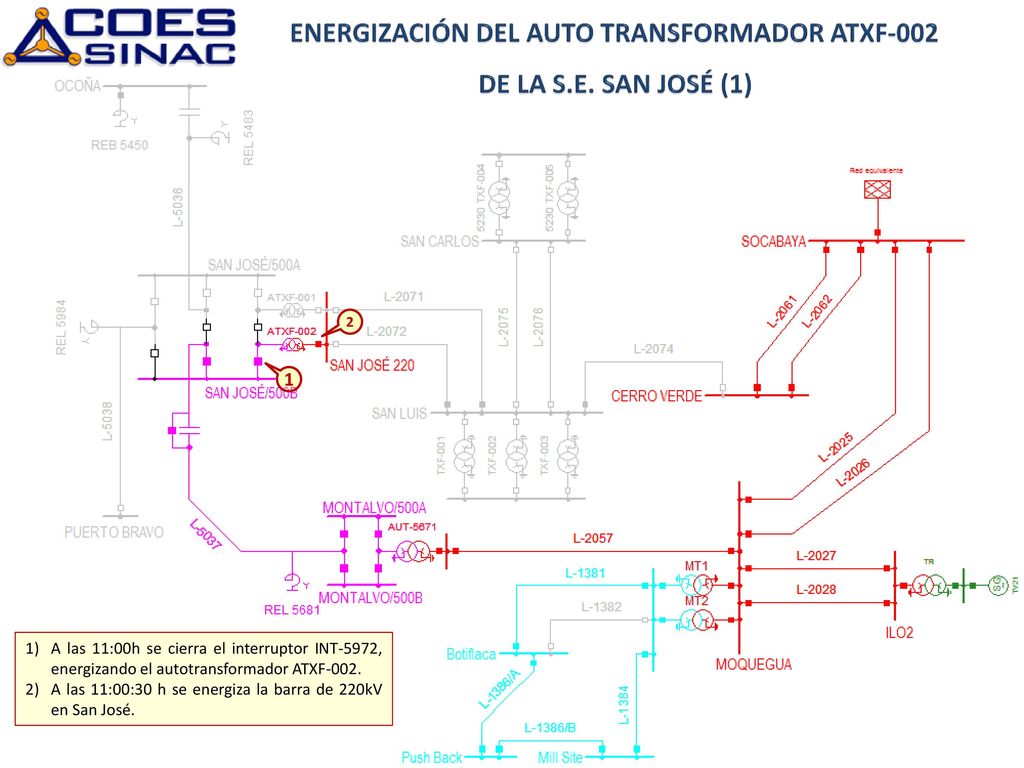

DE LA S.E. SAN JOSÉ (1) 2 1 A las 11:00h se cierra el interruptor INT-5972, energizando el autotransformador ATXF-002. A las 11:00:30 h se energiza la barra de 220kV en San José.

7 ENERGIZACIÓN DEL AUTO TRANSFORMADOR ATXF-002
DE LA S.E. SAN JOSÉ (2) A las 10:59h se energiza el transformador ATXF-002 de la Subestación San José; el registro de la energización muestra que la inserción del transformador no provoca caídas de tensión en el sistema, asimismo la corriente máxima en el inrush es de 47 amperios pico en valores instantáneos. Se puede concluir que el desempeño de mando sincronizado en San José fue satisfactorio. Máxima corriente pico de 47 amperios.

8 ENERGIZACIÓN DE LAS LÍNEAS 220 KV SAN JOSÉ – SAN LUIS

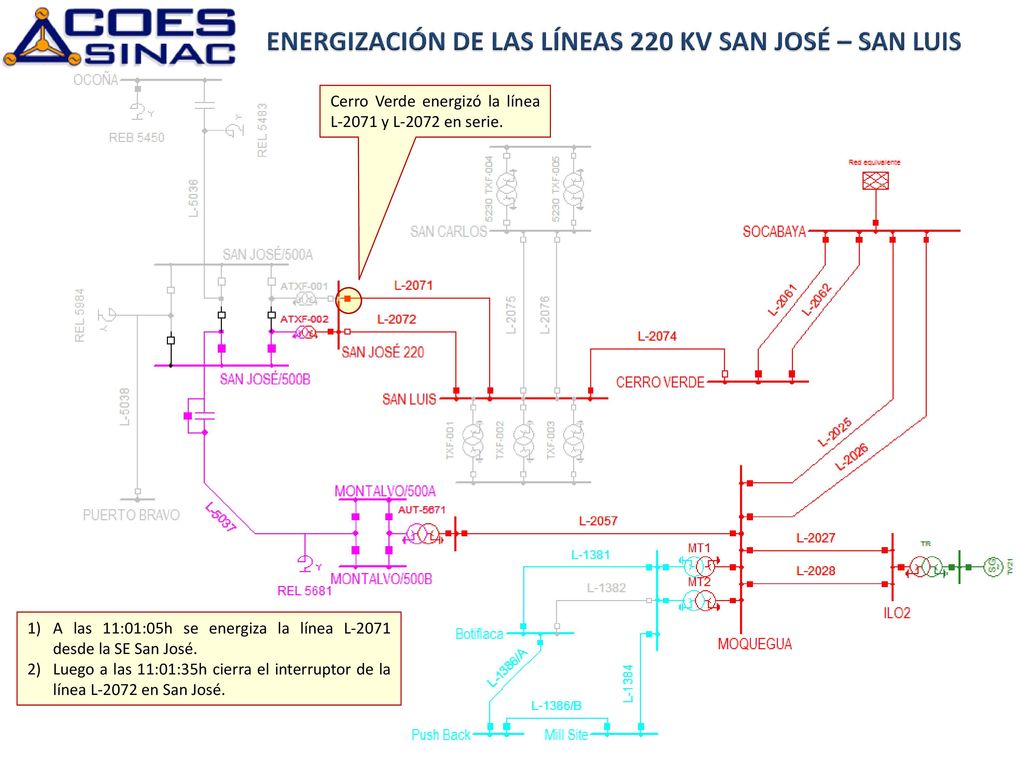

Cerro Verde energizó la línea L-2071 y L-2072 en serie. A las 11:01:05h se energiza la línea L-2071 desde la SE San José. Luego a las 11:01:35h cierra el interruptor de la línea L-2072 en San José.

9 ENERGIZACIÓN DEL TRANSFORMADOR TXF-003 DE LA

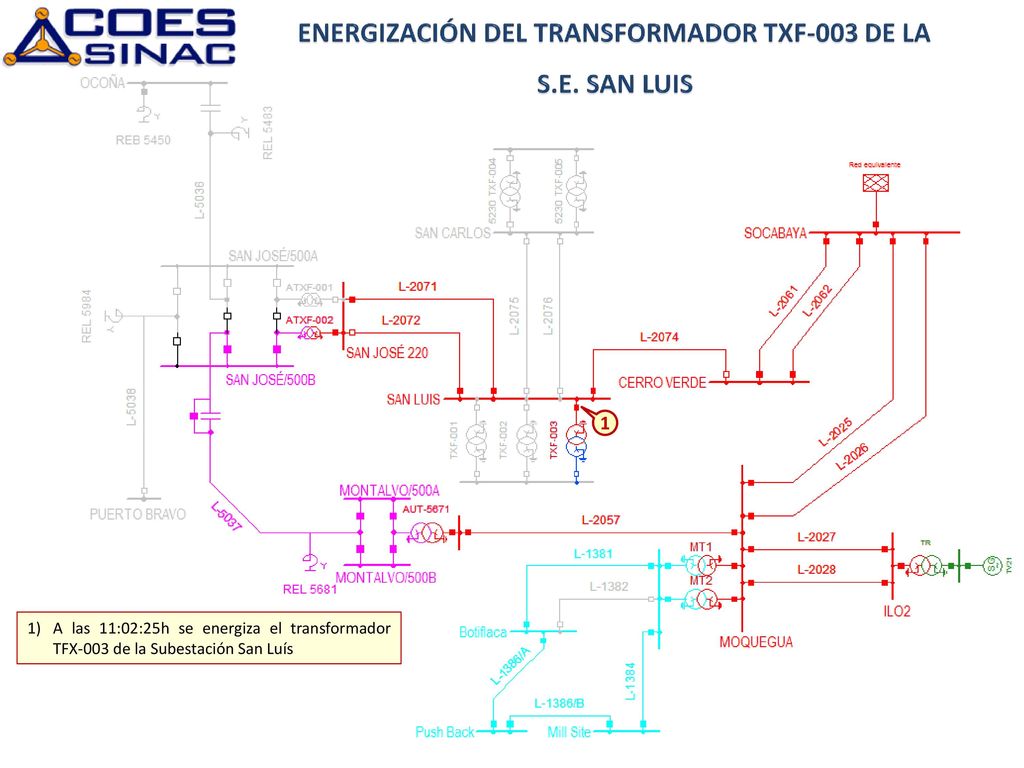

S.E. SAN LUIS 1 A las 11:02:25h se energiza el transformador TFX-003 de la Subestación San Luís

10 ENERGIZACIÓN DE LOS TRANSFORMADORES TXF-002 Y

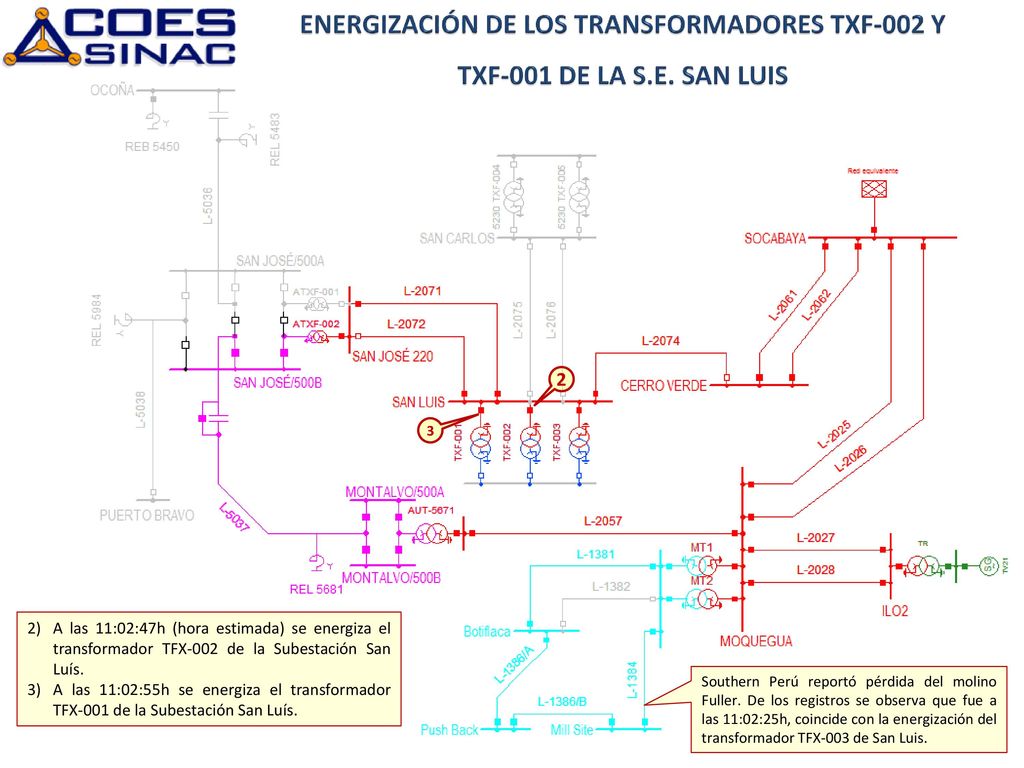

TXF-001 DE LA S.E. SAN LUIS 2 3 A las 11:02:47h (hora estimada) se energiza el transformador TFX-002 de la Subestación San Luís. A las 11:02:55h se energiza el transformador TFX-001 de la Subestación San Luís. Southern Perú reportó pérdida del molino Fuller. De los registros se observa que fue a las 11:02:25h, coincide con la energización del transformador TFX-003 de San Luis.

11 Máxima corriente pico de 840 amperios (1.8 p.u.)

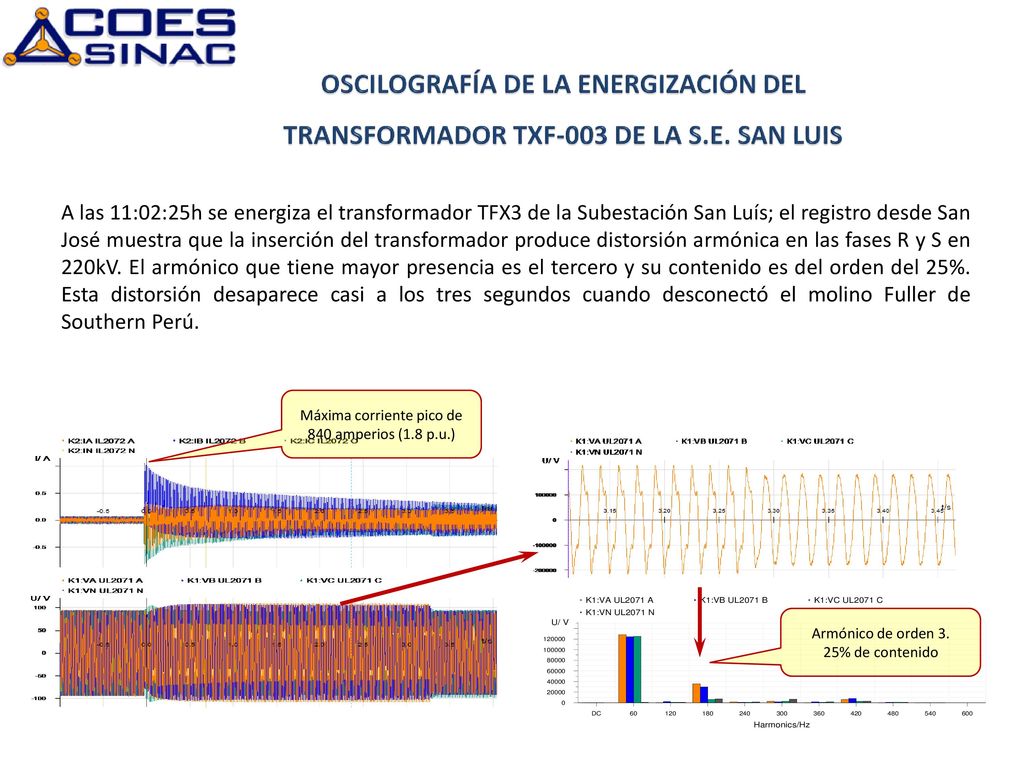

OSCILOGRAFÍA DE LA ENERGIZACIÓN DEL TRANSFORMADOR TXF-003 DE LA S.E. SAN LUIS A las 11:02:25h se energiza el transformador TFX3 de la Subestación San Luís; el registro desde San José muestra que la inserción del transformador produce distorsión armónica en las fases R y S en 220kV. El armónico que tiene mayor presencia es el tercero y su contenido es del orden del 25%. Esta distorsión desaparece casi a los tres segundos cuando desconectó el molino Fuller de Southern Perú. Máxima corriente pico de 840 amperios (1.8 p.u.) Armónico de orden 3. 25% de contenido

12 DESCONEXIÓN DEL MOLINO FULLER DE SOUTHERN
Según la información proporcionada por Southern, el molino desconectó por actuación de su protección de desbalance de corriente.

13 OSCILOGRAFÍA EN VALORES EFECTIVOS (RMS) EN MILLSITE

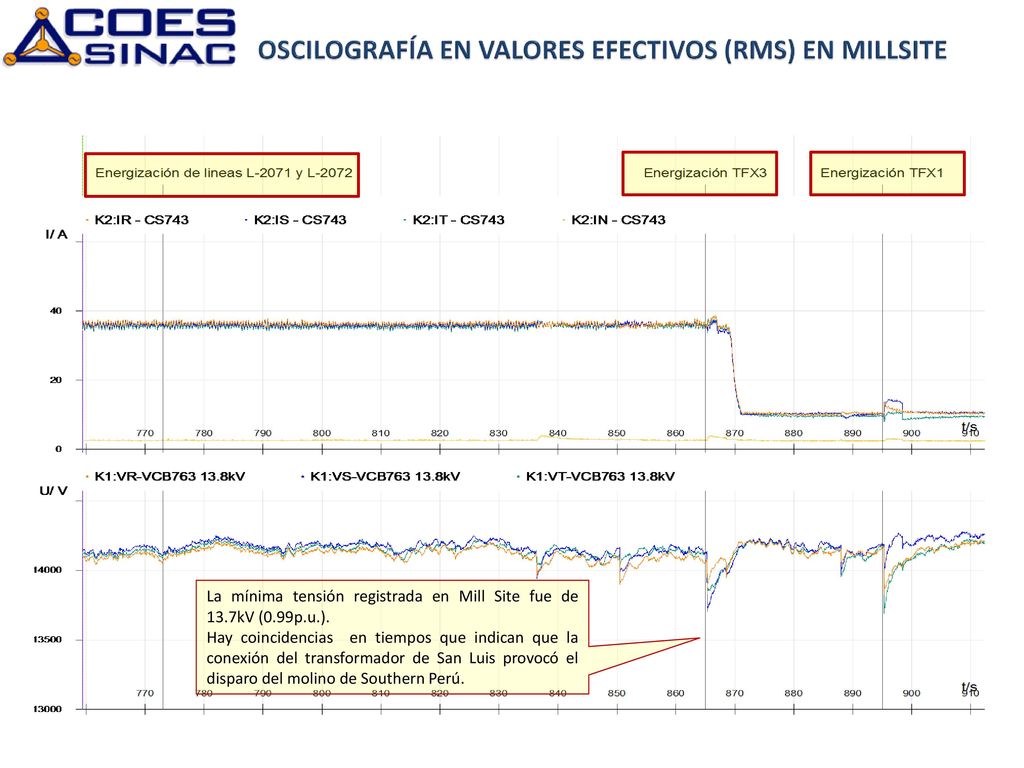

La mínima tensión registrada en Mill Site fue de 13.7kV (0.99p.u.). Hay coincidencias en tiempos que indican que la conexión del transformador de San Luis provocó el disparo del molino de Southern Perú.

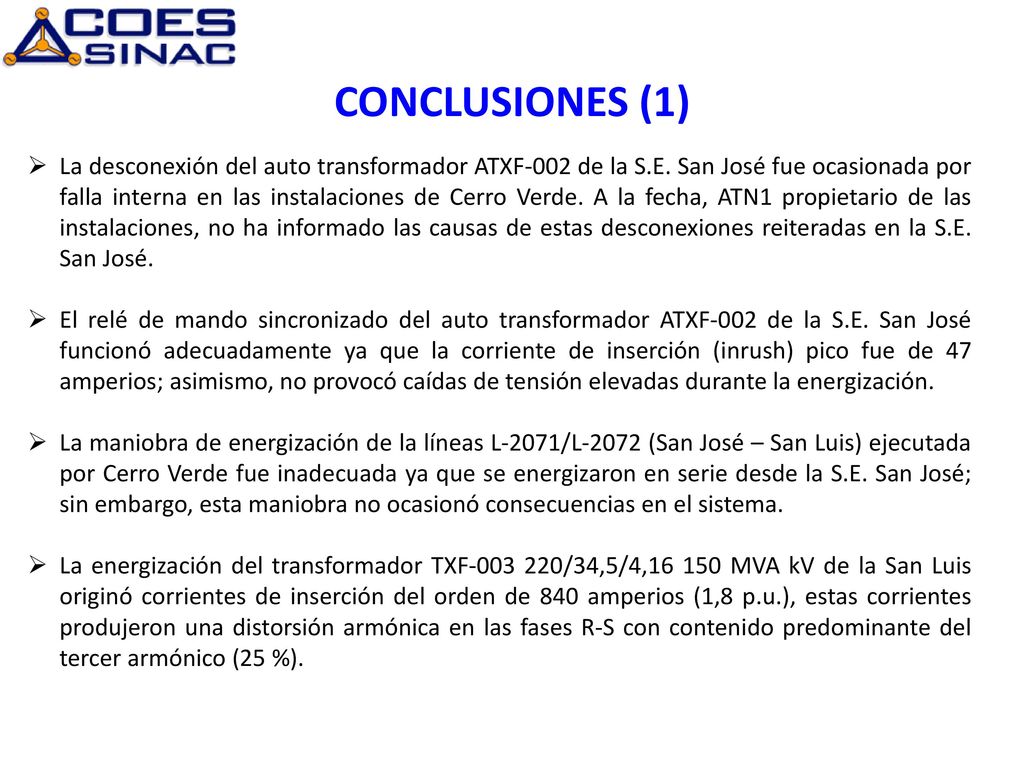

14 CONCLUSIONES (1) La desconexión del auto transformador ATXF-002 de la S.E. San José fue ocasionada por falla interna en las instalaciones de Cerro Verde. A la fecha, ATN1 propietario de las instalaciones, no ha informado las causas de estas desconexiones reiteradas en la S.E. San José. El relé de mando sincronizado del auto transformador ATXF-002 de la S.E. San José funcionó adecuadamente ya que la corriente de inserción (inrush) pico fue de 47 amperios; asimismo, no provocó caídas de tensión elevadas durante la energización. La maniobra de energización de la líneas L-2071/L-2072 (San José – San Luis) ejecutada por Cerro Verde fue inadecuada ya que se energizaron en serie desde la S.E. San José; sin embargo, esta maniobra no ocasionó consecuencias en el sistema. La energización del transformador TXF /34,5/4, MVA kV de la San Luis originó corrientes de inserción del orden de 840 amperios (1,8 p.u.), estas corrientes produjeron una distorsión armónica en las fases R-S con contenido predominante del tercer armónico (25 %).

15 CONCLUSIONES (2) La energización del transformador TXF-003 de la S.E. San Luis, no ocasionó caídas excesivas de tensión ni problemas de ferro resonancia en la zona. La tensión disminuyó hasta 0,99 p.u. en la barra de 13,8 kV de la S.E. Mill Site de Southern. La desconexión del molino Fuller de Southern Perú fue ocasionada por protecciones propias (relé de desbalance de corriente).
