1 Análisis Integral de Opciones - Configuración Interna “AMPLIACIÓN SUBESTACIÓN 115 KV” ANÁLISIS INTEGRAL DE OPCIONES CONFIGURACIÓN INTERNA

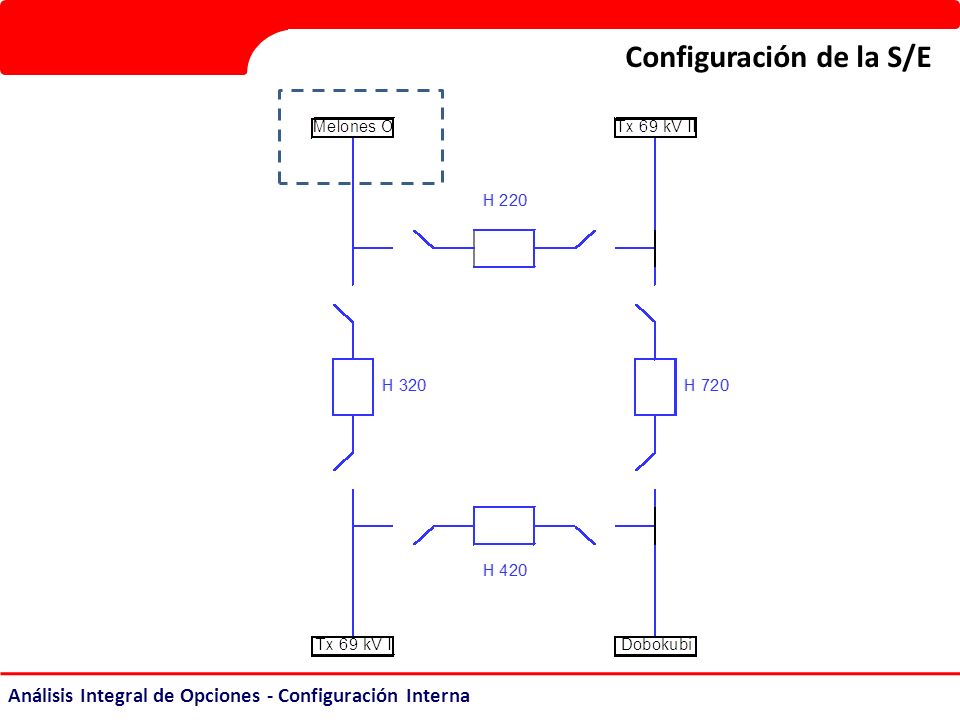

2 Análisis Integral de Opciones - Configuración Interna Configuración de la S/E

3 Análisis Integral de Opciones - Configuración Interna La ampliación prevista en la subestación 115 kV contempla una esquema de triple anillo combinado, la interconexión de una línea de transmisión con la subestación Melones Oeste 115 kV, la conexión de dos líneas de transmisión en 115 kV hacia la subestación PTO Oleoducto y la instalación de un banco de condensadores de 20 MVAr. Ampliación de S/E

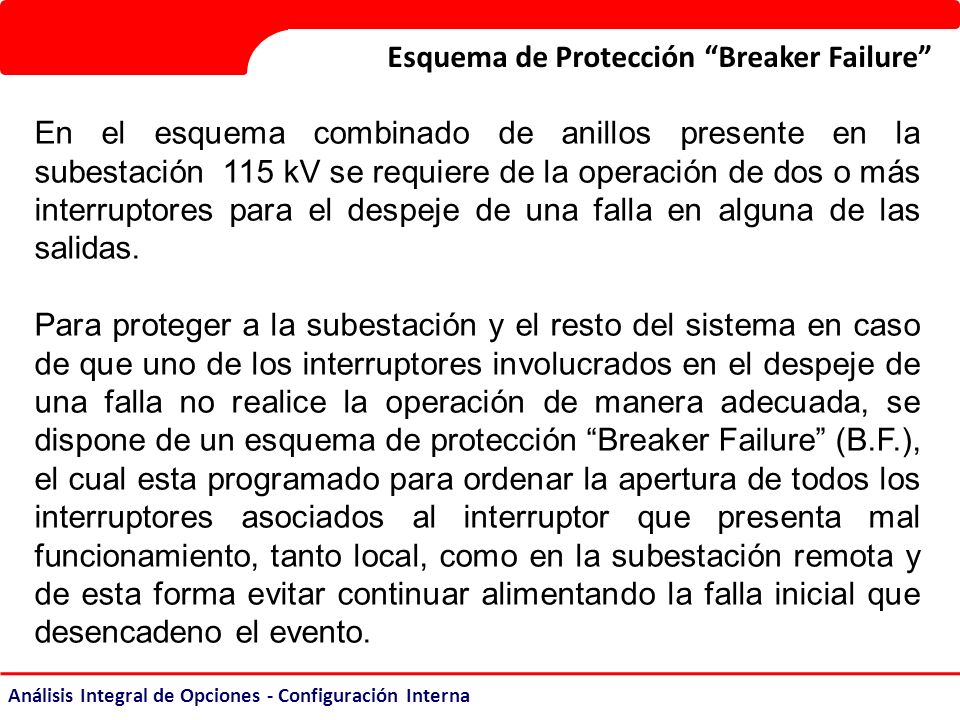

4 Análisis Integral de Opciones - Configuración Interna Esquema de Protección “Breaker Failure” En el esquema combinado de anillos presente en la subestación 115 kV se requiere de la operación de dos o más interruptores para el despeje de una falla en alguna de las salidas. Para proteger a la subestación y el resto del sistema en caso de que uno de los interruptores involucrados en el despeje de una falla no realice la operación de manera adecuada, se dispone de un esquema de protección “Breaker Failure” (B.F.), el cual esta programado para ordenar la apertura de todos los interruptores asociados al interruptor que presenta mal funcionamiento, tanto local, como en la subestación remota y de esta forma evitar continuar alimentando la falla inicial que desencadeno el evento.

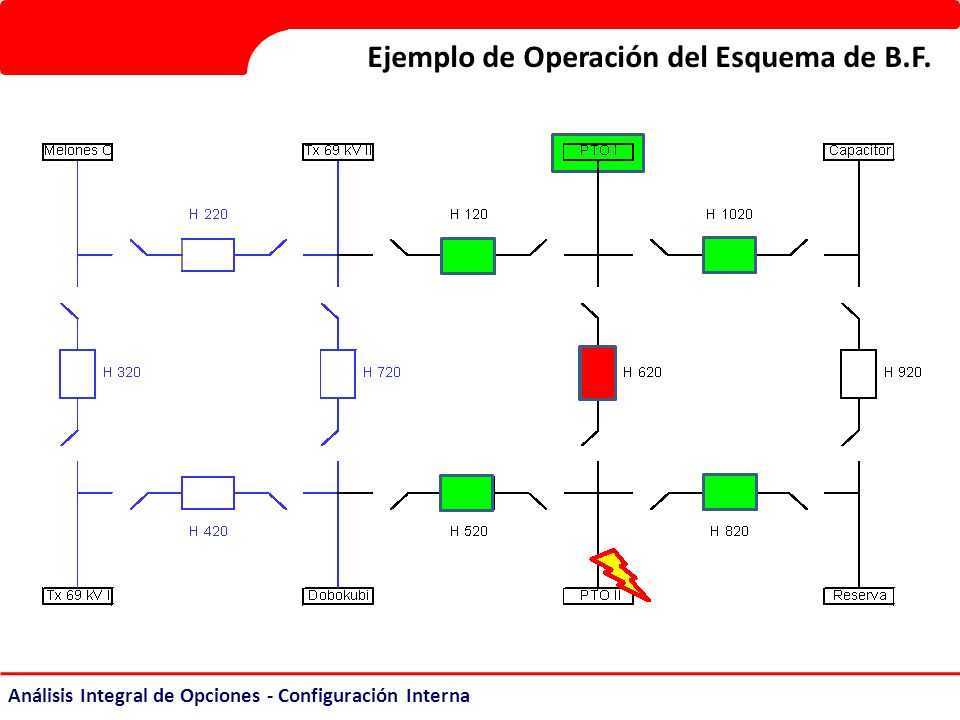

5 Análisis Integral de Opciones - Configuración Interna Ejemplo de Operación del Esquema de B.F.

6 Análisis Integral de Opciones - Configuración Interna Con el fin de evaluar la confiablidad de la subestación 115 kV ante el esquema de protección “Breaker Failure” (B.F.) para todas las configuraciones de conexión de líneas, procederemos a numerar cada salida. Criterios Se simulara una falla en esa salida y se analizara como afecta al resto de las cargas cuando ocurra una segunda contingencia por la falla de uno de los interruptores, debiendo en ese caso operar el esquema de “Breaker Failure” (B.F.). Por razones de construcción las únicas salidas que no se modificaran de posición serán las de conexión a los transformadores de 115-69 kV.

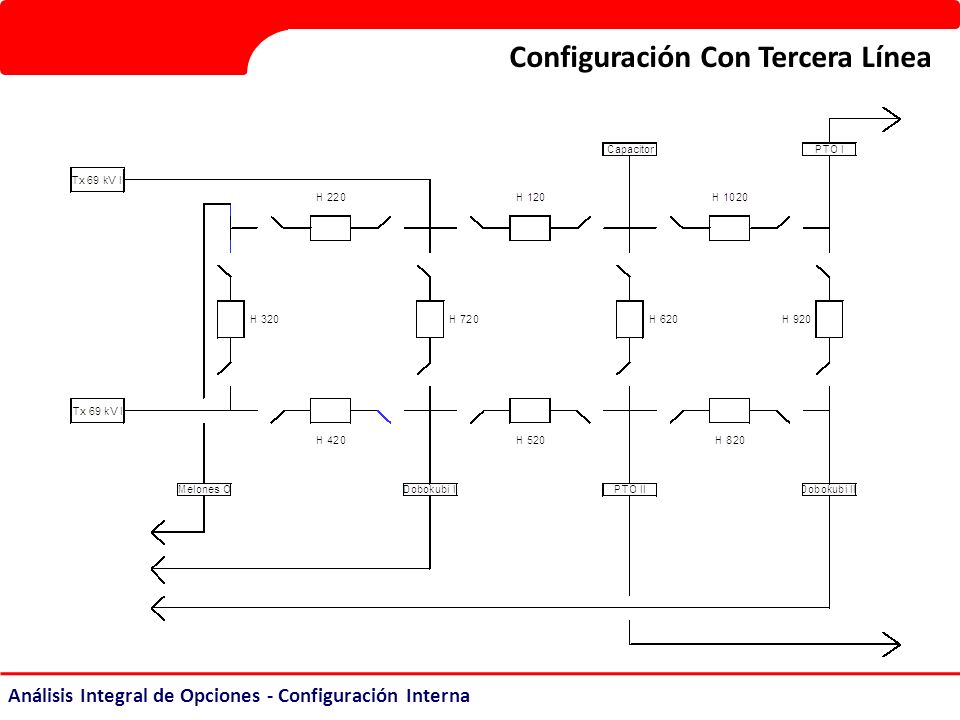

7 Análisis Integral de Opciones - Configuración Interna Configuración Con Tercera Línea
