1 Corte visible o efectivo de todas las posibles fuentes de tensión

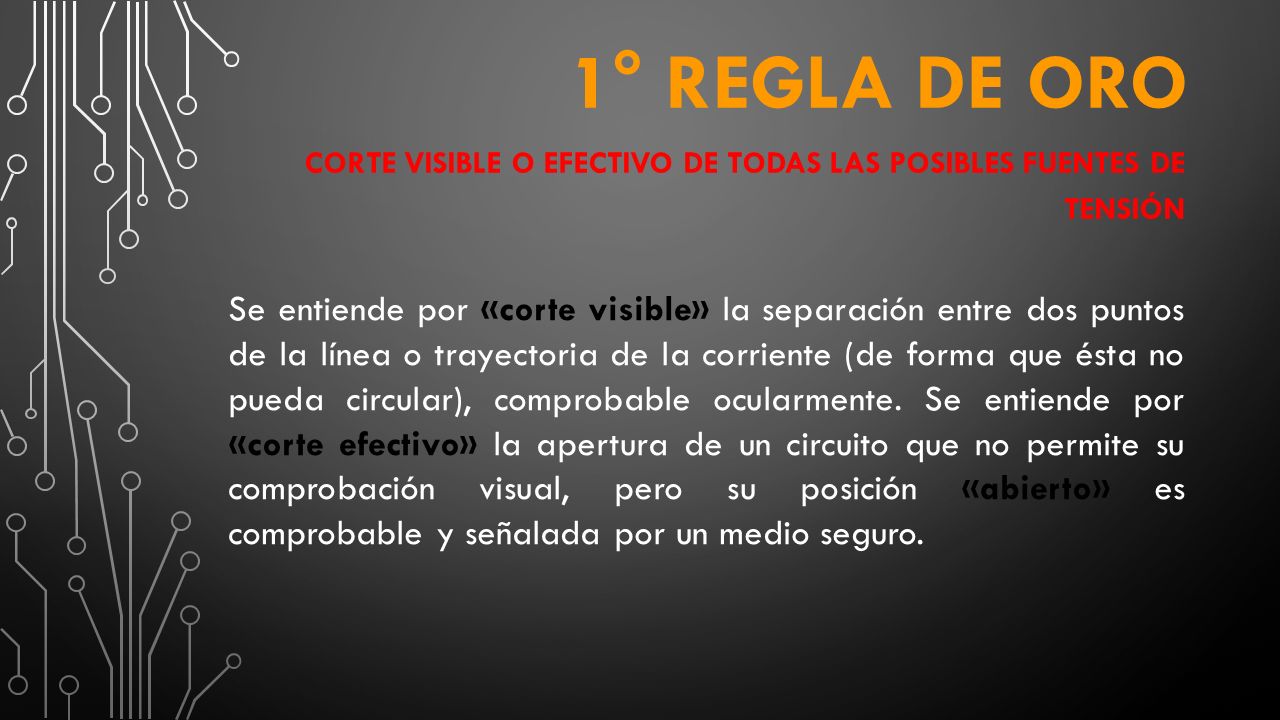

1° REGLA DE ORO Corte visible o efectivo de todas las posibles fuentes de tensión Se entiende por «corte visible» la separación entre dos puntos de la línea o trayectoria de la corriente (de forma que ésta no pueda circular), comprobable ocularmente. Se entiende por «corte efectivo» la apertura de un circuito que no permite su comprobación visual, pero su posición «abierto» es comprobable y señalada por un medio seguro.

2 Situaciones : Cuando está en tensión y circula por él una corriente, se dice que está con tensión y con carga. Cuando no circula corriente pero hay tensión en el circuito, se dice que está con tensión y sin carga. Cuando en el mismo no hay tensión y no circula corriente, se dice que está sin tensión y sin carga («circuito fuera de servicio»).

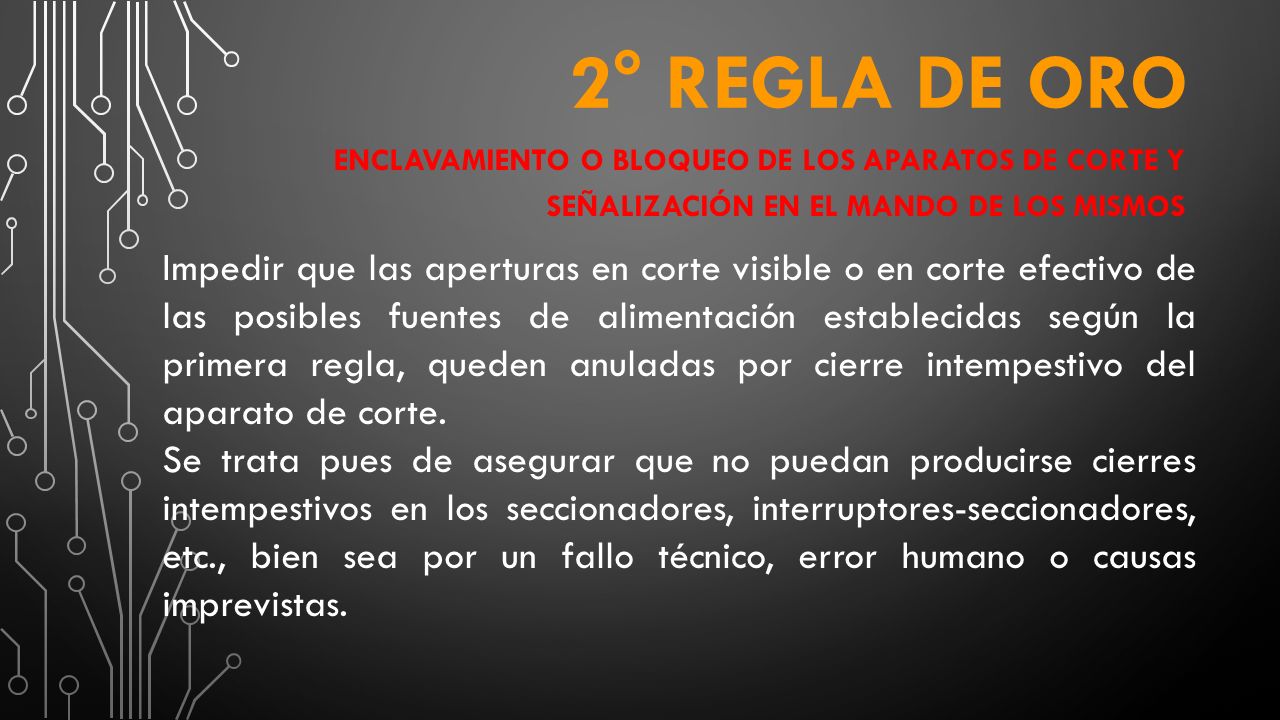

3 2° REGLA DE ORO Enclavamiento o bloqueo de los aparatos de corte y señalización en el mando de los mismos Impedir que las aperturas en corte visible o en corte efectivo de las posibles fuentes de alimentación establecidas según la primera regla, queden anuladas por cierre intempestivo del aparato de corte. Se trata pues de asegurar que no puedan producirse cierres intempestivos en los seccionadores, interruptores-seccionadores, etc., bien sea por un fallo técnico, error humano o causas imprevistas.

4 3° REGLA DE ORO Verificacion de ausencia de tensión
Para verificar la ausencia de tensión, consiste en realizar una serie de operaciones mediante aparatos adecuados para comprobar que no hay tensión en los conductores de una instalación eléctrica. Al mencionar la ausencia de tensión nos referimos a la tensión que tiene la instalación en su funcionamiento normal, es decir a la tensión nominal.

5 La verificación de ausencia de tensión nominal se realiza:
En un lugar donde se han abierto las fuentes de alimentación. En el lugar donde se realizaran los trabajos. Para la verificación de ausencia de tensión hay que actuar como si la instalación estuviese con tensión y para ello hemos de tener en cuenta las siguientes indicaciones: Usar un equipo de protección adecuado Mantener las distancias de seguridad Verificar ausencia de tensión en todos los conductores.

6 Usar un equipo de protección adecuado:
Cascos de protección Anteojos de protección contra proyecciones y arco eléctrico accidental. Cinturón de seguridad de arnés completo, para trabajos en las alturas de 2 metros o mas. Guantes aislantes (algodón + dieléctrico + protección mecanica). Guantes de labor, si procede.

7 Mantener las distancias de seguridad.
Las distancias de seguridad están indicadas en función de la tensión de servicio. Tensión (kV) Distancia (m) 13,8 kV 0,40 m 24 kV 0,70 m 34,5 kV 69 kV 1,30 m 115 kV 2,00 m 230 kV 3,00 m 400 kV 4,00 m

8

9 PONER A TIERRA Y EN CORTOCIRCUITO

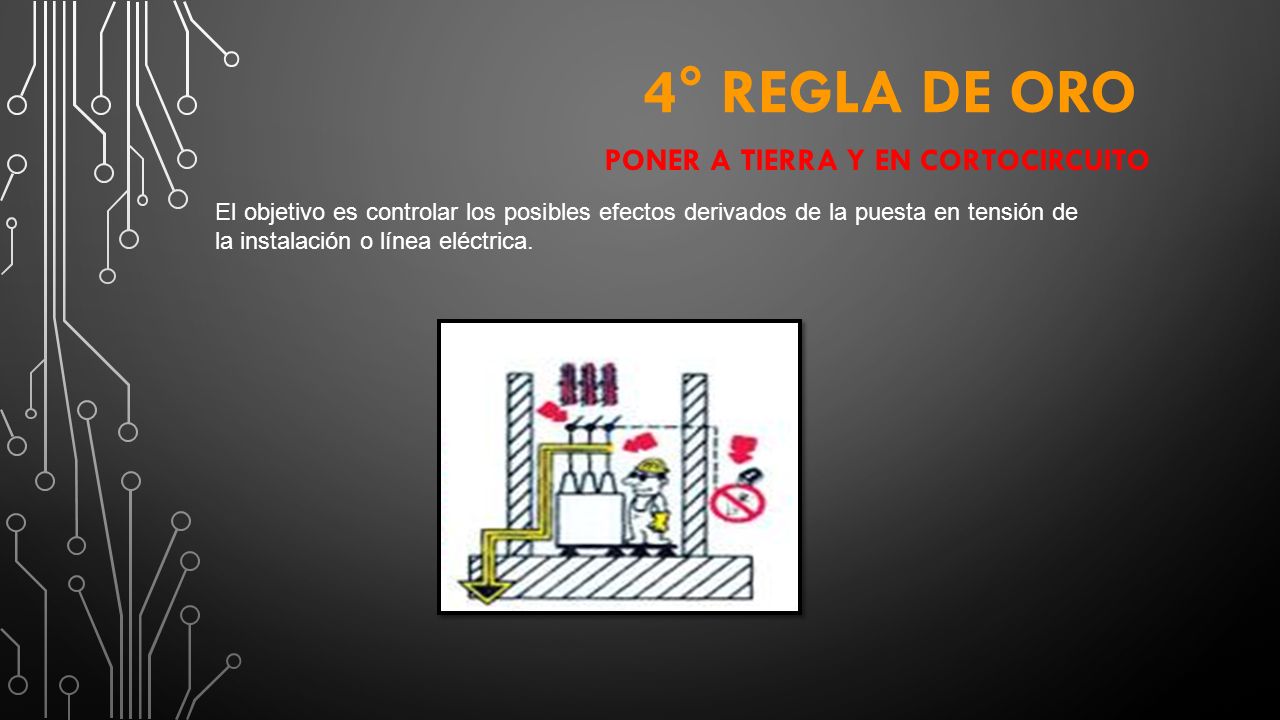

4° REGLA DE ORO PONER A TIERRA Y EN CORTOCIRCUITO El objetivo es controlar los posibles efectos derivados de la puesta en tensión de la instalación o línea eléctrica.

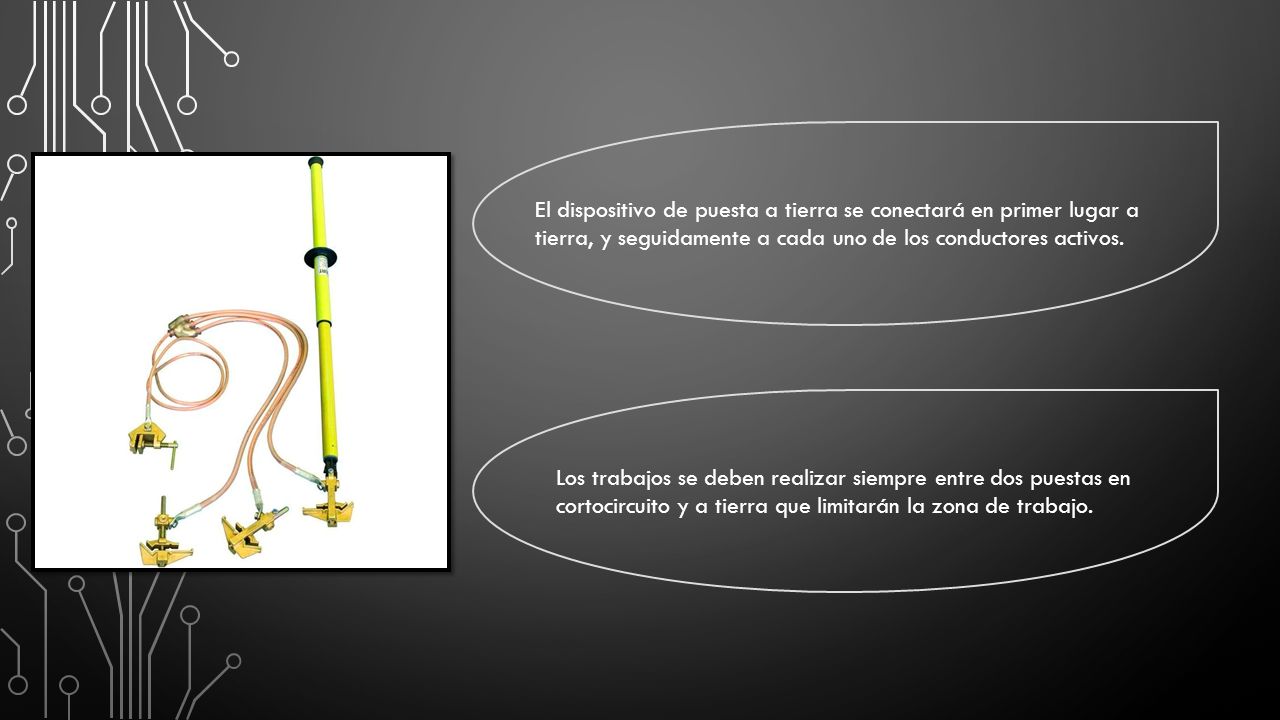

10 El dispositivo de puesta a tierra se conectará en primer lugar a tierra, y seguidamente a cada uno de los conductores activos. Los trabajos se deben realizar siempre entre dos puestas en cortocircuito y a tierra que limitarán la zona de trabajo.

11 Señalización del área de trabajo
5° REGLA DE ORO Señalización del área de trabajo

12 Por su color indican: Por su forma indican:
Estas señales de seguridad se clasifican por su color y por su forma: Por su color indican: Prohibición o parada, Atención o peligro, Situación de seguridad, Obligación. Por su forma indican: Obligación o prohibición, Advertencia, Información.
