1 TEMAS SELECTOS DE LA ENERGIA SOLAR
QUINTA SEMANA PARTE II

2 CONVERTIDOR Los convertidores son dispositivos capaces de transformar la corriente eléctrica de manera que resulte mas apta para sus usos específicos. Los tipos mas comunes son: Convertidor CC/CC Convertidor CC/CA

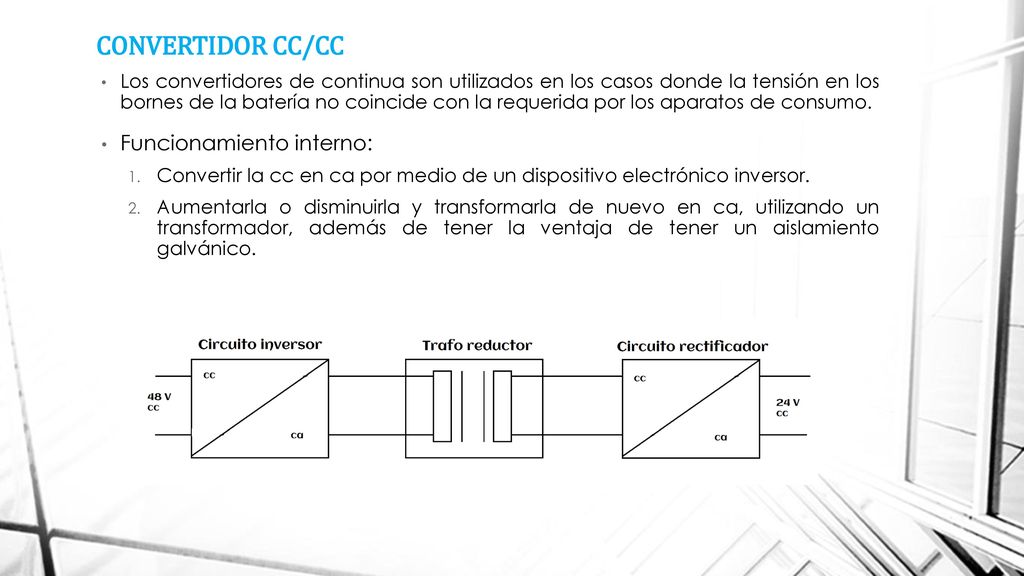

3 CONVERTIDOR CC/CC Funcionamiento interno:
Los convertidores de continua son utilizados en los casos donde la tensión en los bornes de la batería no coincide con la requerida por los aparatos de consumo. Funcionamiento interno: Convertir la cc en ca por medio de un dispositivo electrónico inversor. Aumentarla o disminuirla y transformarla de nuevo en ca, utilizando un transformador, además de tener la ventaja de tener un aislamiento galvánico.

4 Existen aplicaciones que precisan alimentar varios circuitos a diferentes tensiones, para tal caso el uso de este tipo de conversor se hace imprescindible.

5 CONVERTIDOR CC/CA En otras aplicaciones la utilización incluye elementos que trabajan a corriente alterna, por lo tanto es necesaria la presencia de un inversor que transforme la cc en ca. Las funciones principales del circuito son: Mantener la tensión de salida dentro de los márgenes establecidos. Limitar la intensidad de salida en caso de sobrecarga a un valor seguro para el propio convertidor. Mantener la frecuencia de salida.

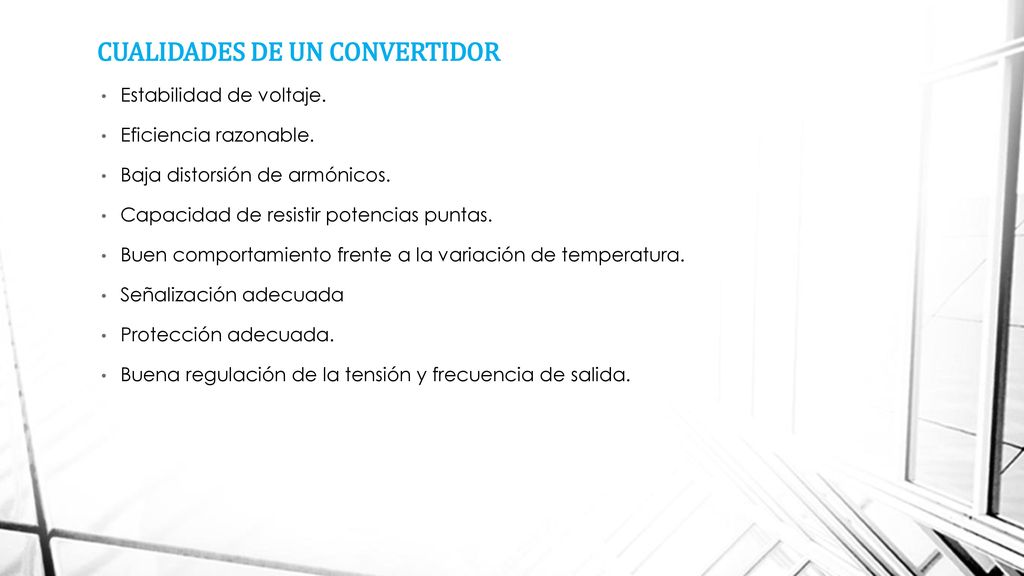

6 CUALIDADES DE UN CONVERTIDOR
Estabilidad de voltaje. Eficiencia razonable. Baja distorsión de armónicos. Capacidad de resistir potencias puntas. Buen comportamiento frente a la variación de temperatura. Señalización adecuada Protección adecuada. Buena regulación de la tensión y frecuencia de salida.

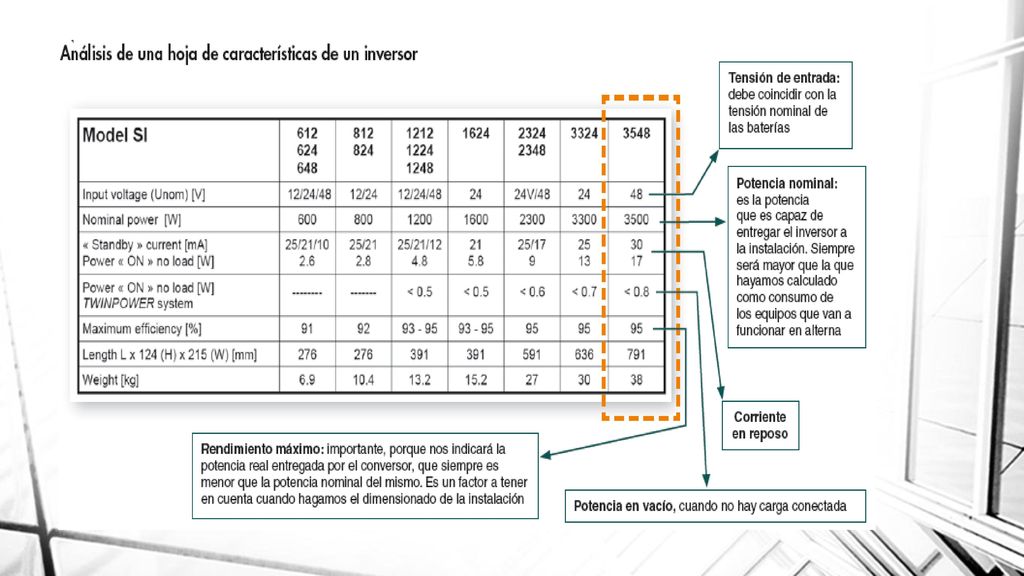

7

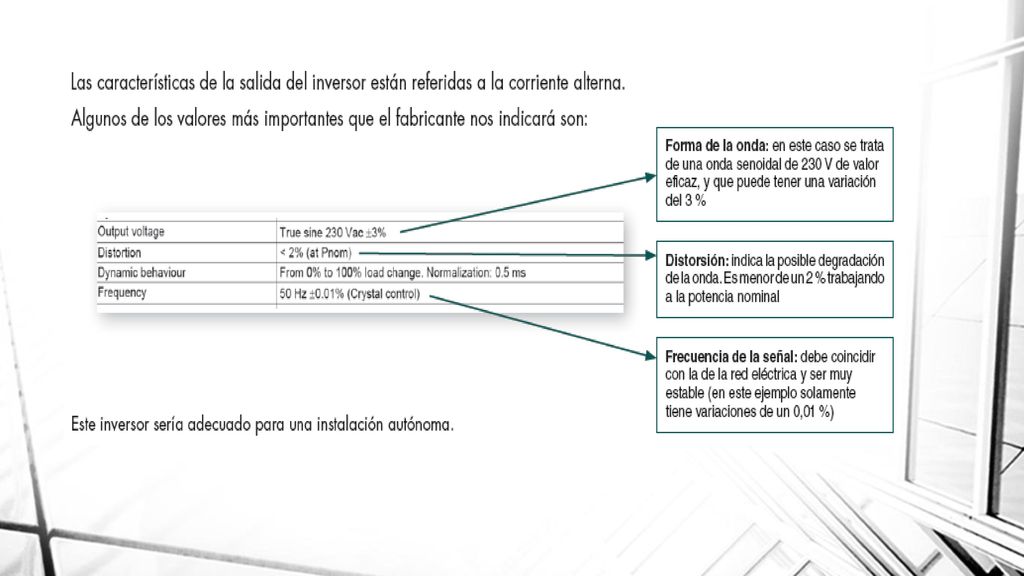

8

9 Esquema de una instalación autónoma

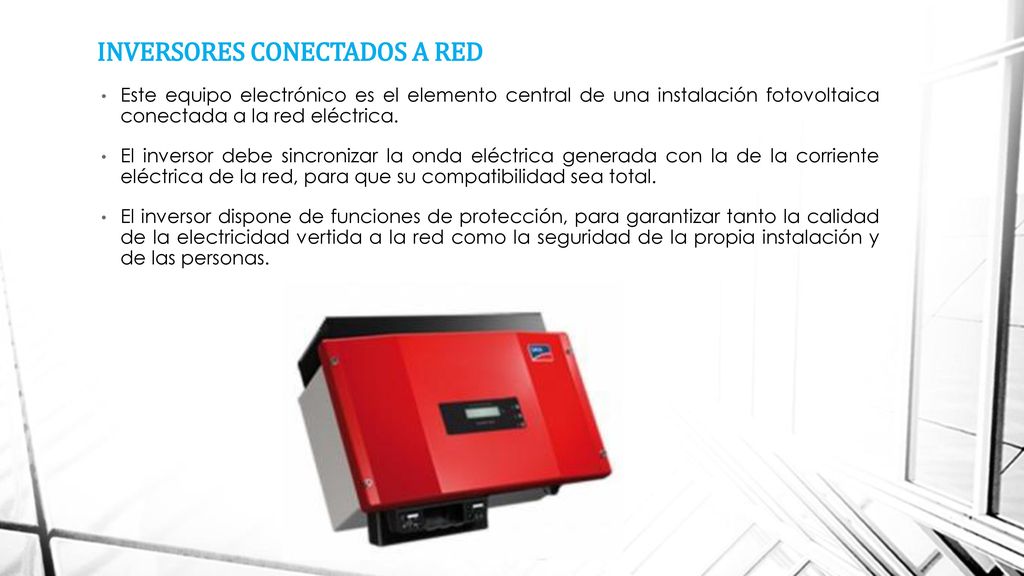

10 INVERSORES CONECTADOS A RED
Este equipo electrónico es el elemento central de una instalación fotovoltaica conectada a la red eléctrica. El inversor debe sincronizar la onda eléctrica generada con la de la corriente eléctrica de la red, para que su compatibilidad sea total. El inversor dispone de funciones de protección, para garantizar tanto la calidad de la electricidad vertida a la red como la seguridad de la propia instalación y de las personas.

11 PARAMETROS DEL INVERSOR
Potencia. Fases. Rendimiento energético. Protecciones: Interruptor automático. Funcionamiento en isla. Limitador de tensión máxima y mínima. Protección contra contactos directos. Protección contra cortocircuitos. Inmunidad de armónicos.

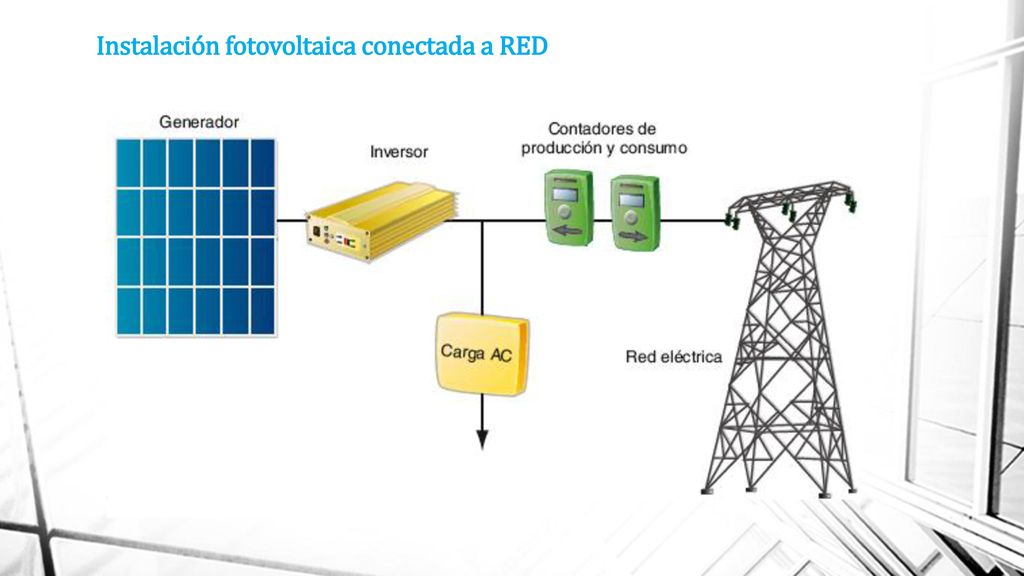

12 Instalación fotovoltaica conectada a RED
