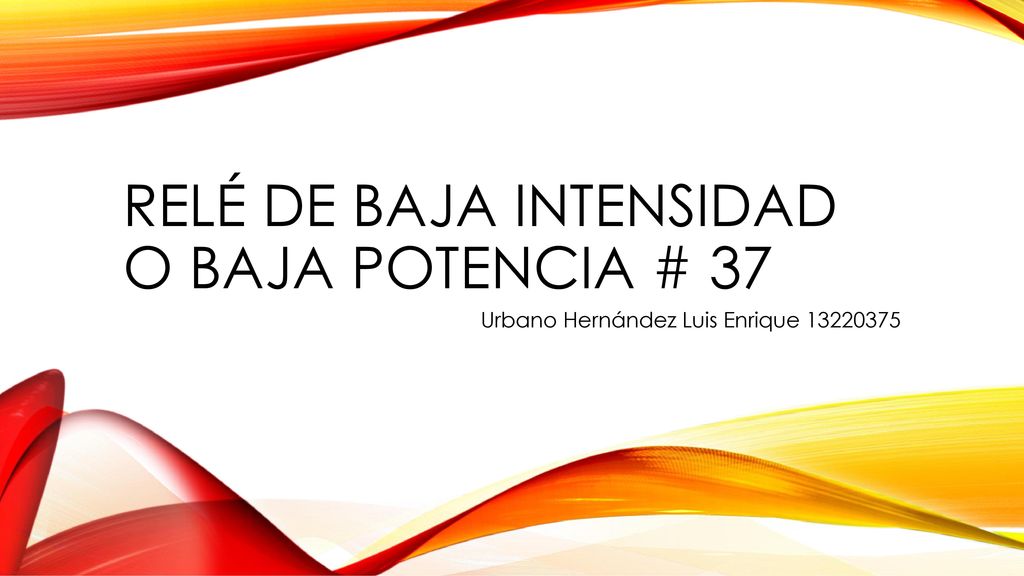

1 Relé de baja intensidad o baja potencia # 37
Urbano Hernández Luis Enrique

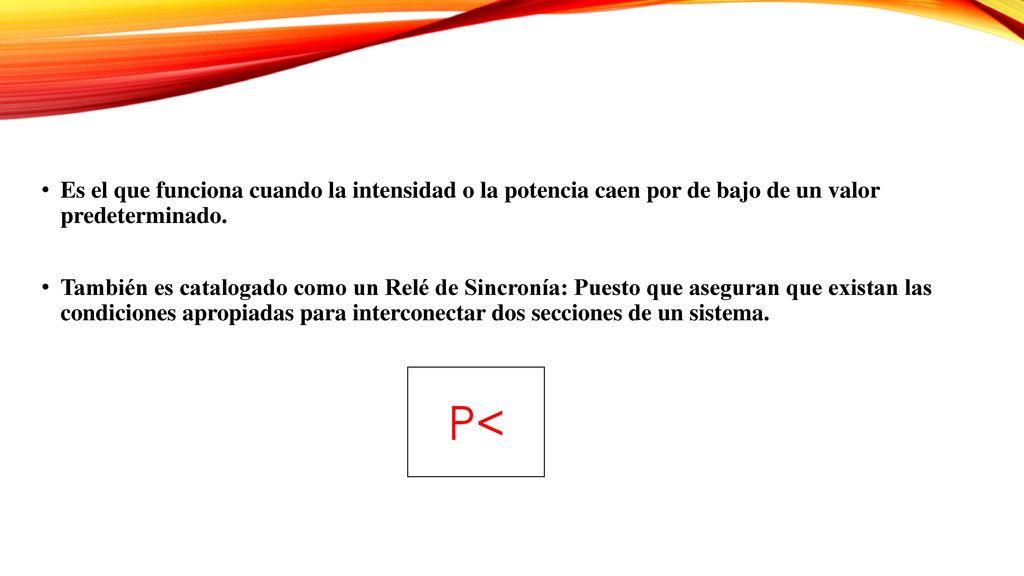

2 Es el que funciona cuando la intensidad o la potencia caen por de bajo de un valor predeterminado.
También es catalogado como un Relé de Sincronía: Puesto que aseguran que existan las condiciones apropiadas para interconectar dos secciones de un sistema. P<

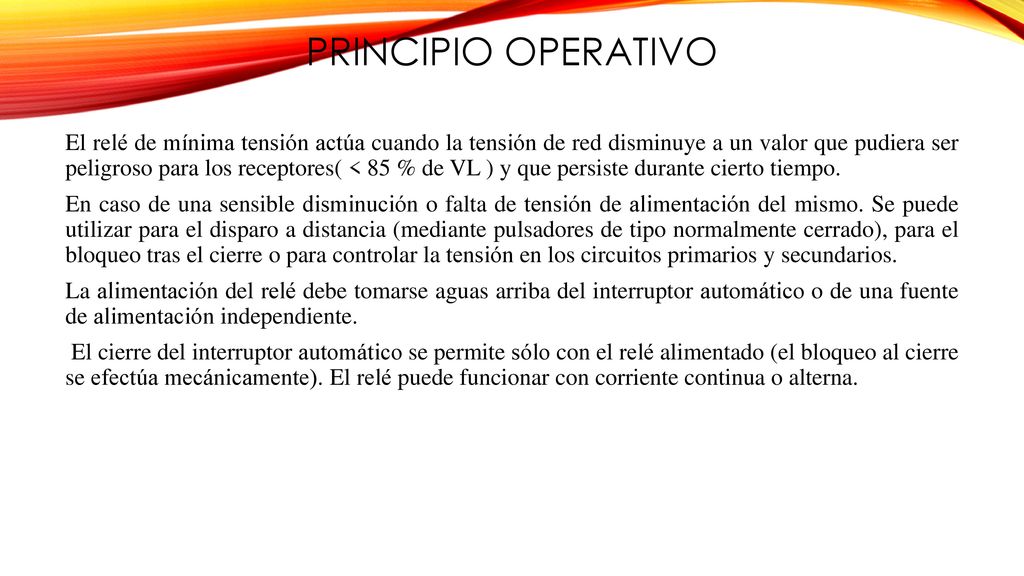

3 Principio operativo El relé de mínima tensión actúa cuando la tensión de red disminuye a un valor que pudiera ser peligroso para los receptores( < 85 % de VL ) y que persiste durante cierto tiempo. En caso de una sensible disminución o falta de tensión de alimentación del mismo. Se puede utilizar para el disparo a distancia (mediante pulsadores de tipo normalmente cerrado), para el bloqueo tras el cierre o para controlar la tensión en los circuitos primarios y secundarios. La alimentación del relé debe tomarse aguas arriba del interruptor automático o de una fuente de alimentación independiente. El cierre del interruptor automático se permite sólo con el relé alimentado (el bloqueo al cierre se efectúa mecánicamente). El relé puede funcionar con corriente continua o alterna.

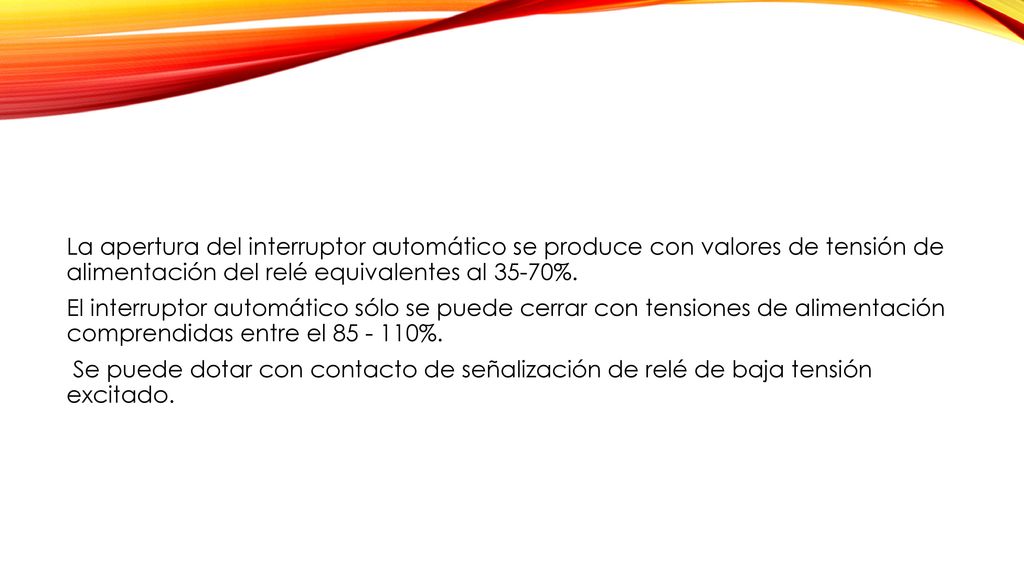

4 La apertura del interruptor automático se produce con valores de tensión de alimentación del relé equivalentes al 35-70%. El interruptor automático sólo se puede cerrar con tensiones de alimentación comprendidas entre el %. Se puede dotar con contacto de señalización de relé de baja tensión excitado.

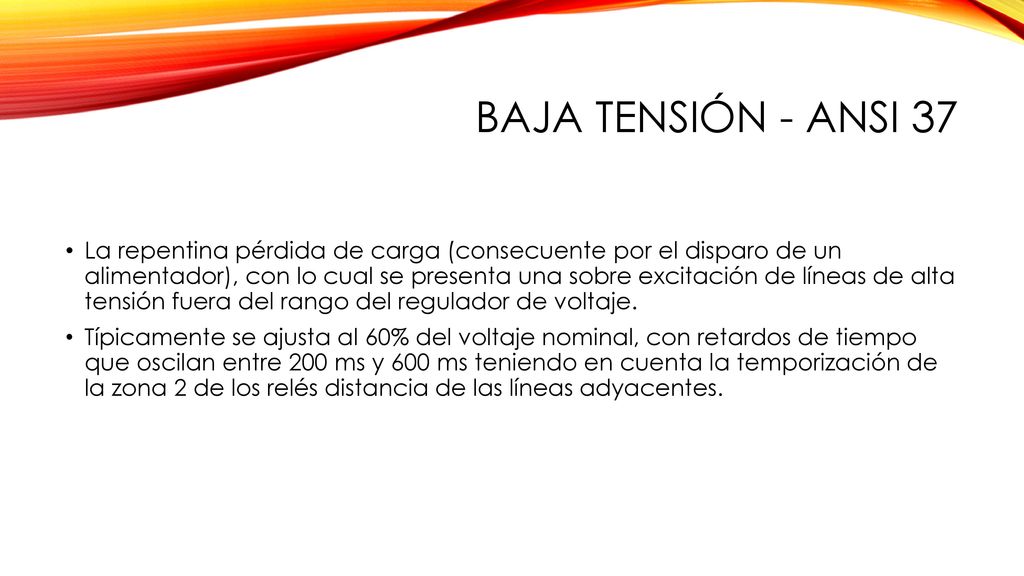

5 Baja tensión - ANSI 37 La repentina pérdida de carga (consecuente por el disparo de un alimentador), con lo cual se presenta una sobre excitación de líneas de alta tensión fuera del rango del regulador de voltaje. Típicamente se ajusta al 60% del voltaje nominal, con retardos de tiempo que oscilan entre 200 ms y 600 ms teniendo en cuenta la temporización de la zona 2 de los relés distancia de las líneas adyacentes.

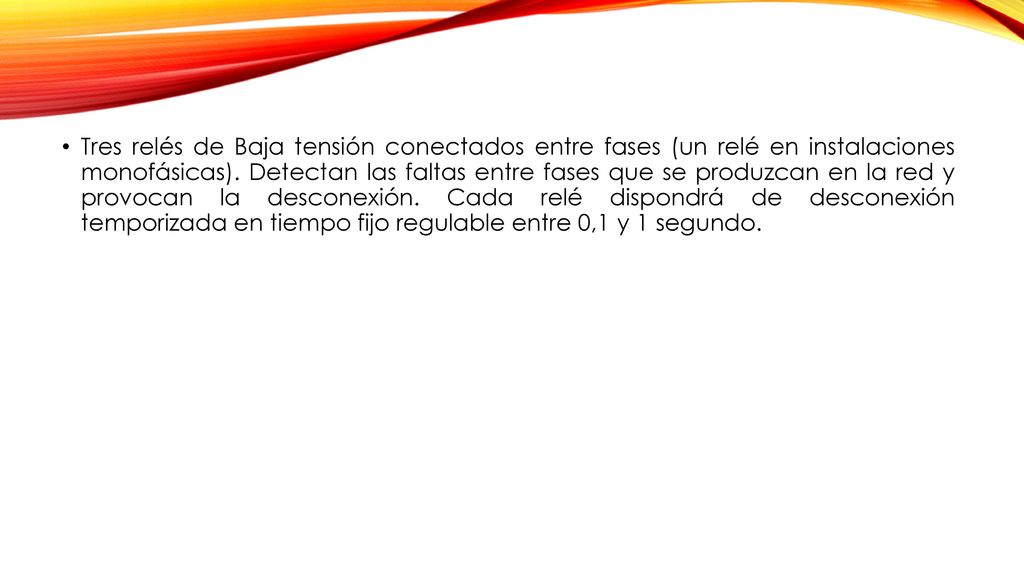

6 Tres relés de Baja tensión conectados entre fases (un relé en instalaciones monofásicas). Detectan las faltas entre fases que se produzcan en la red y provocan la desconexión. Cada relé dispondrá de desconexión temporizada en tiempo fijo regulable entre 0,1 y 1 segundo.
