1 LIC. LUIS GONZALO PULGARÍN R
INSTITUCION EDUCATIVA REPÚBLICA DE VENEZUELA PLANO CARTESIANO GRADO QUINTO LIC. LUIS GONZALO PULGARÍN R MEDELLÍN ANTIOQUIA lugopul.wordpress.com

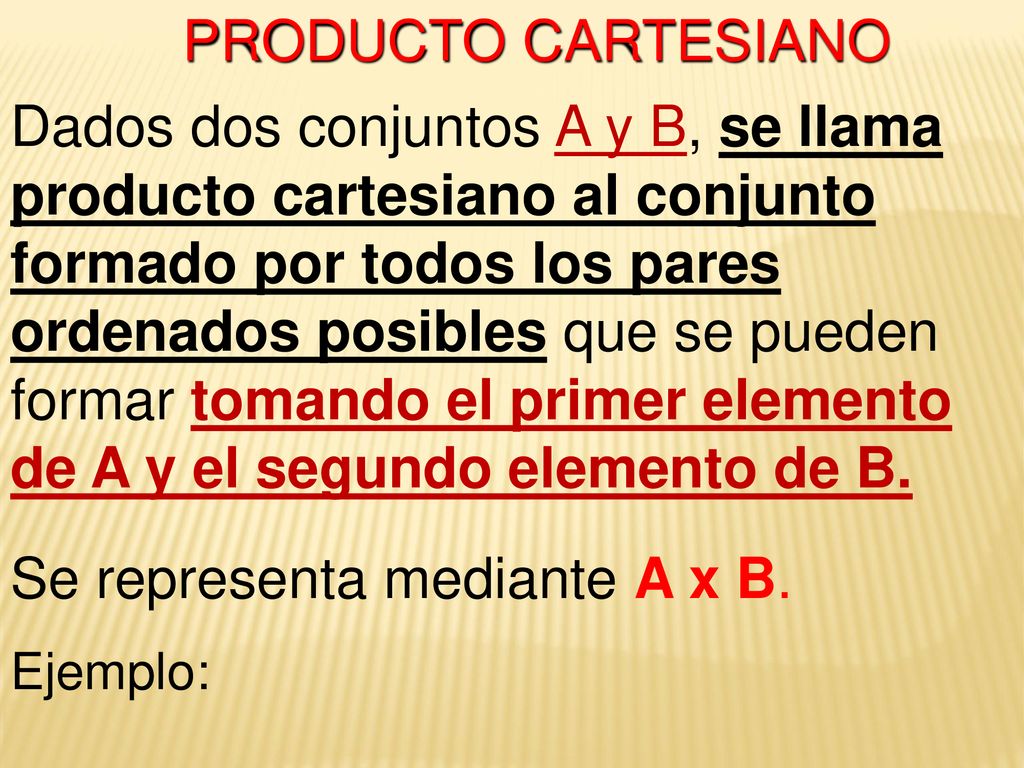

2 Se representa mediante A x B.
PRODUCTO CARTESIANO Dados dos conjuntos A y B, se llama producto cartesiano al conjunto formado por todos los pares ordenados posibles que se pueden formar tomando el primer elemento de A y el segundo elemento de B. Se representa mediante A x B. Ejemplo:

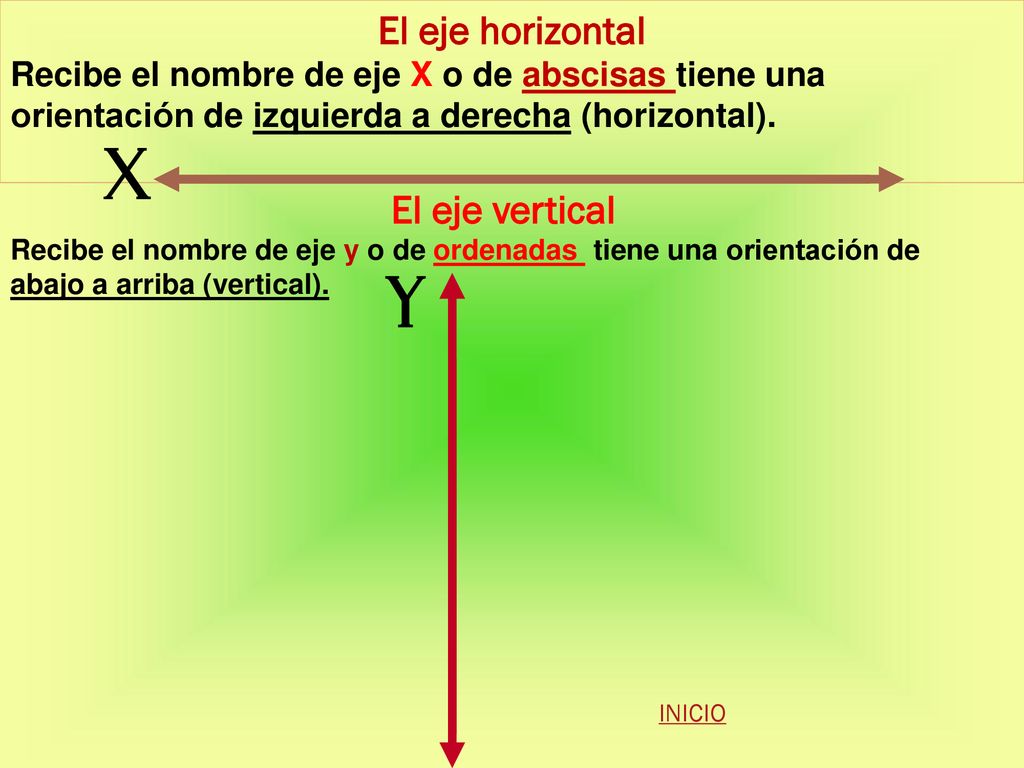

3 X y El eje horizontal El eje vertical
Recibe el nombre de eje X o de abscisas tiene una orientación de izquierda a derecha (horizontal). X El eje vertical Recibe el nombre de eje y o de ordenadas tiene una orientación de abajo a arriba (vertical). y INICIO

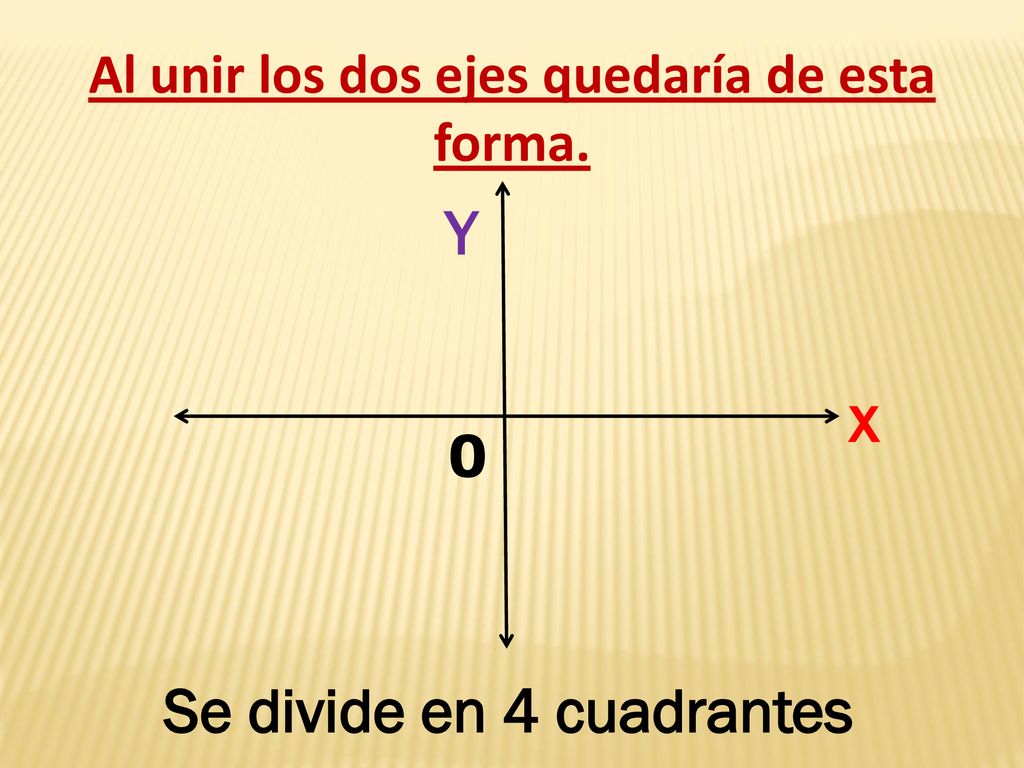

4 Al unir los dos ejes quedaría de esta forma.
Y x Se divide en 4 cuadrantes

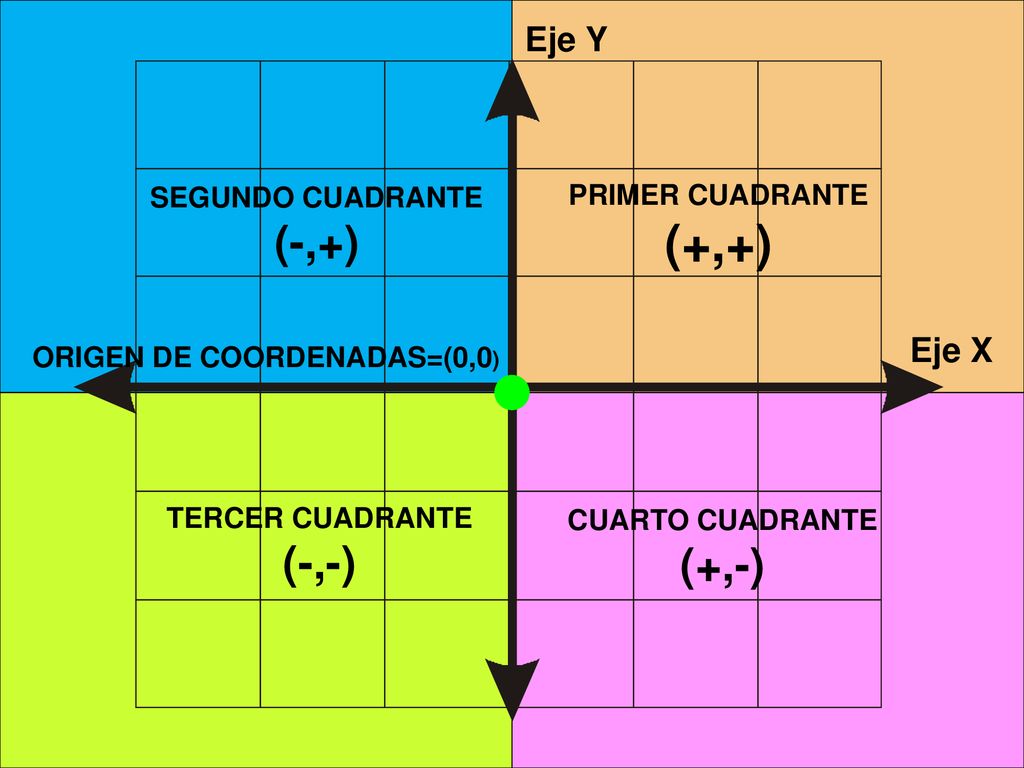

5 ORIGEN DE COORDENADAS=(0,0)
Eje Y SEGUNDO CUADRANTE (-,+) PRIMER CUADRANTE (+,+) Eje X ORIGEN DE COORDENADAS=(0,0) TERCER CUADRANTE (-,-) CUARTO CUADRANTE (+,-)

6 El plano cartesiano está formado por dos rectas numéricas, una horizontal y otra vertical que se cortan en un punto(0). La recta horizontal es llamada eje de las abscisas o de las equis (x), y la vertical, eje de las ordenadas o de las yes, (y); el punto donde se cortan recibe el nombre de origen o (0)

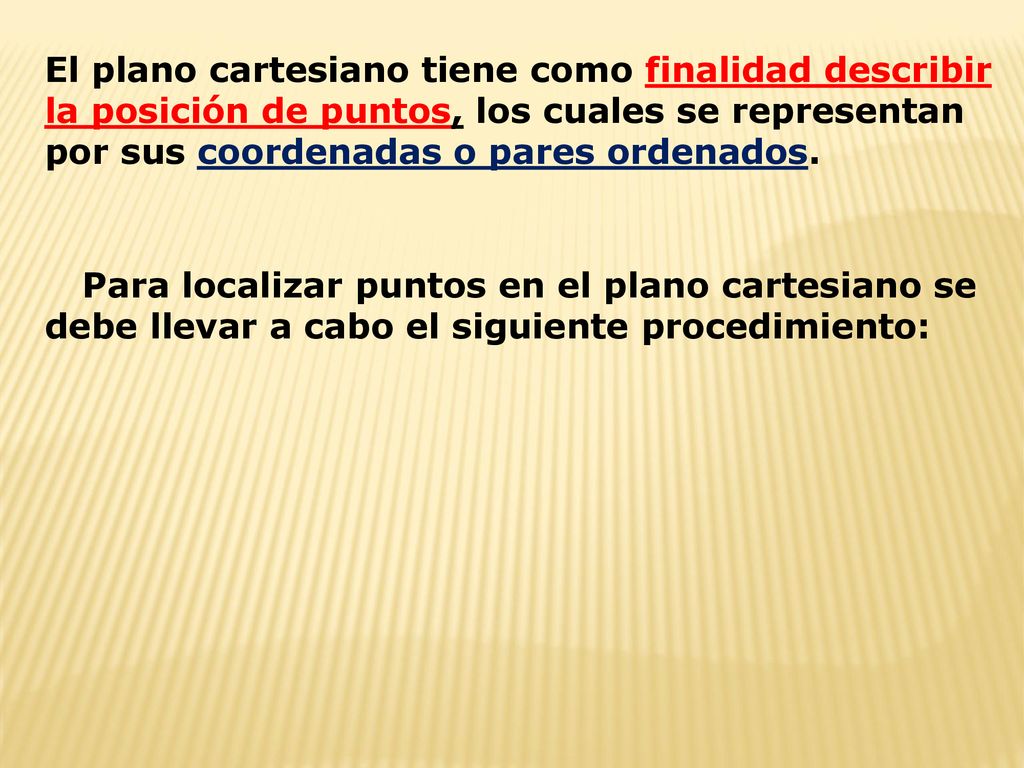

7 El plano cartesiano tiene como finalidad describir la posición de puntos, los cuales se representan por sus coordenadas o pares ordenados.  Para localizar puntos en el plano cartesiano se debe llevar a cabo el siguiente procedimiento:

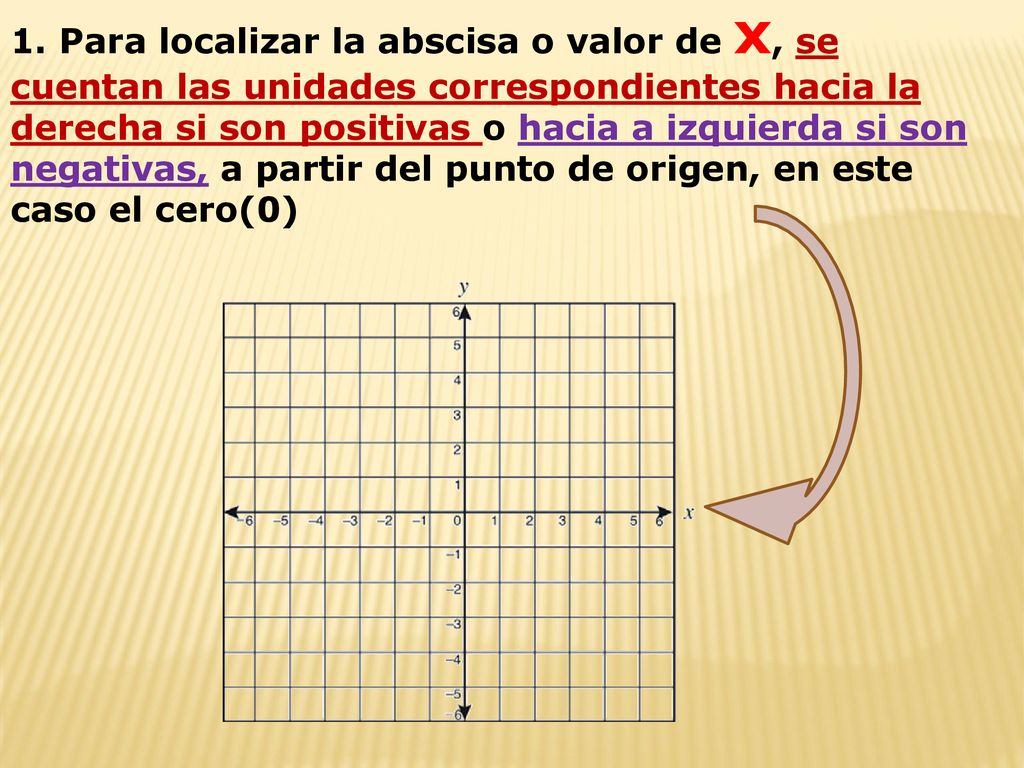

8 1. Para localizar la abscisa o valor de x, se cuentan las unidades correspondientes hacia la derecha si son positivas o hacia a izquierda si son negativas, a partir del punto de origen, en este caso el cero(0)

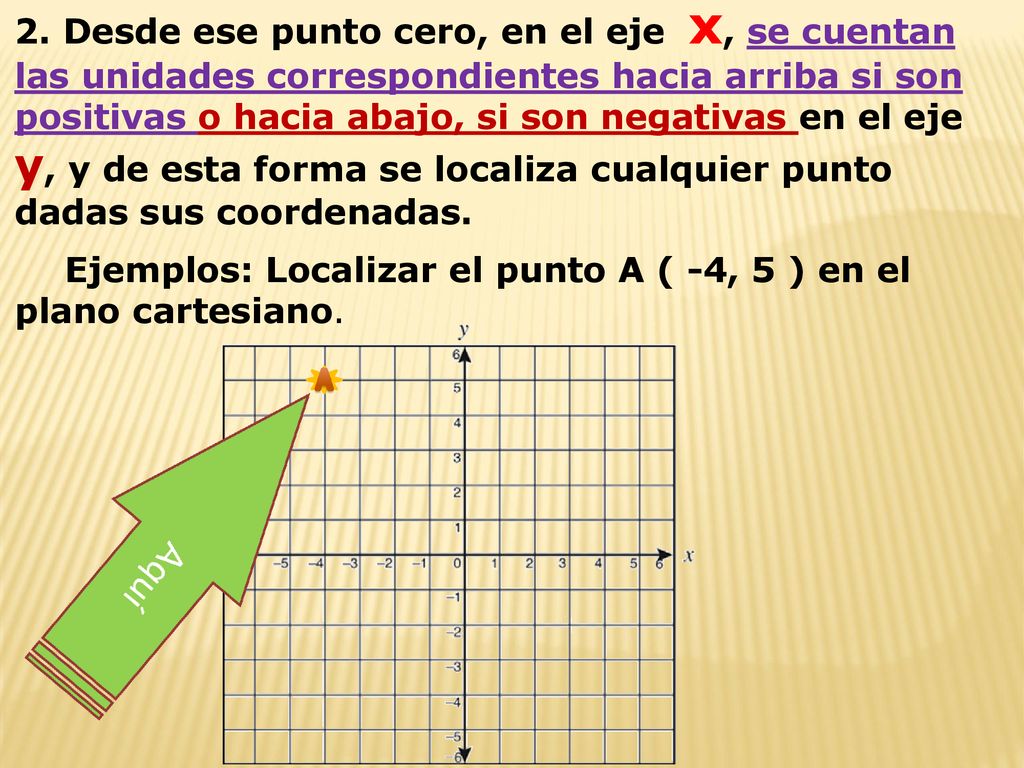

9 Ejemplos: Localizar el punto A ( -4, 5 ) en el plano cartesiano.
2. Desde ese punto cero, en el eje x, se cuentan las unidades correspondientes hacia arriba si son positivas o hacia abajo, si son negativas en el eje y, y de esta forma se localiza cualquier punto dadas sus coordenadas. Ejemplos: Localizar el punto A ( -4, 5 ) en el plano cartesiano. A

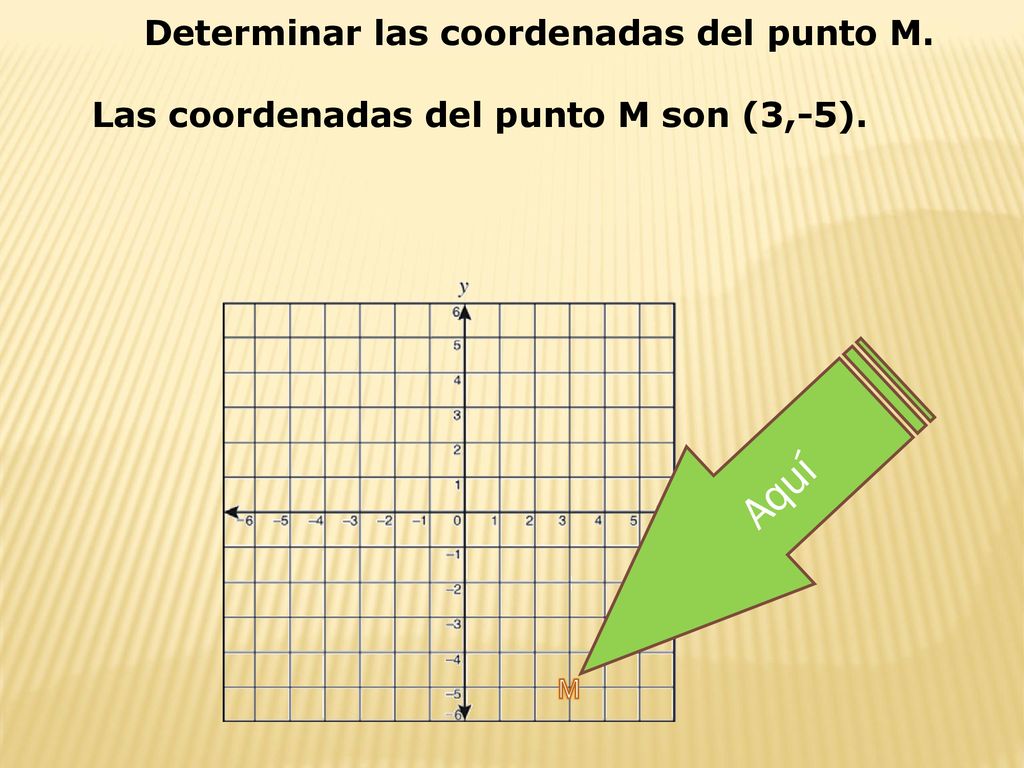

10 Aquí Determinar las coordenadas del punto M.
Las coordenadas del punto M son (3,-5). Aquí M

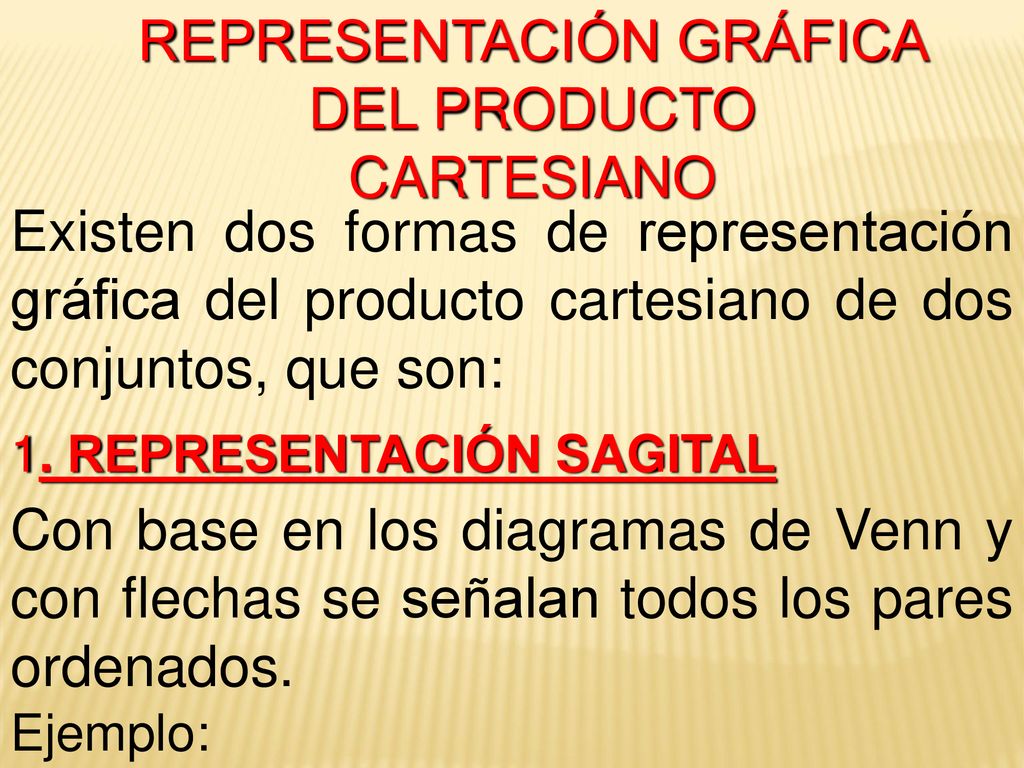

11 REPRESENTACIÓN GRÁFICA DEL PRODUCTO CARTESIANO
Existen dos formas de representación gráfica del producto cartesiano de dos conjuntos, que son: 1. REPRESENTACIÓN SAGITAL Con base en los diagramas de Venn y con flechas se señalan todos los pares ordenados. Ejemplo:

12 Sean A = {3, 4, 5} B = {b, c, d} A x B = {(3,b),(3,c),(3,d),(4,b),(4,c),(4,d),(5,b), (5,c),(5,d)} A B .3 .b .c .4 .d .5

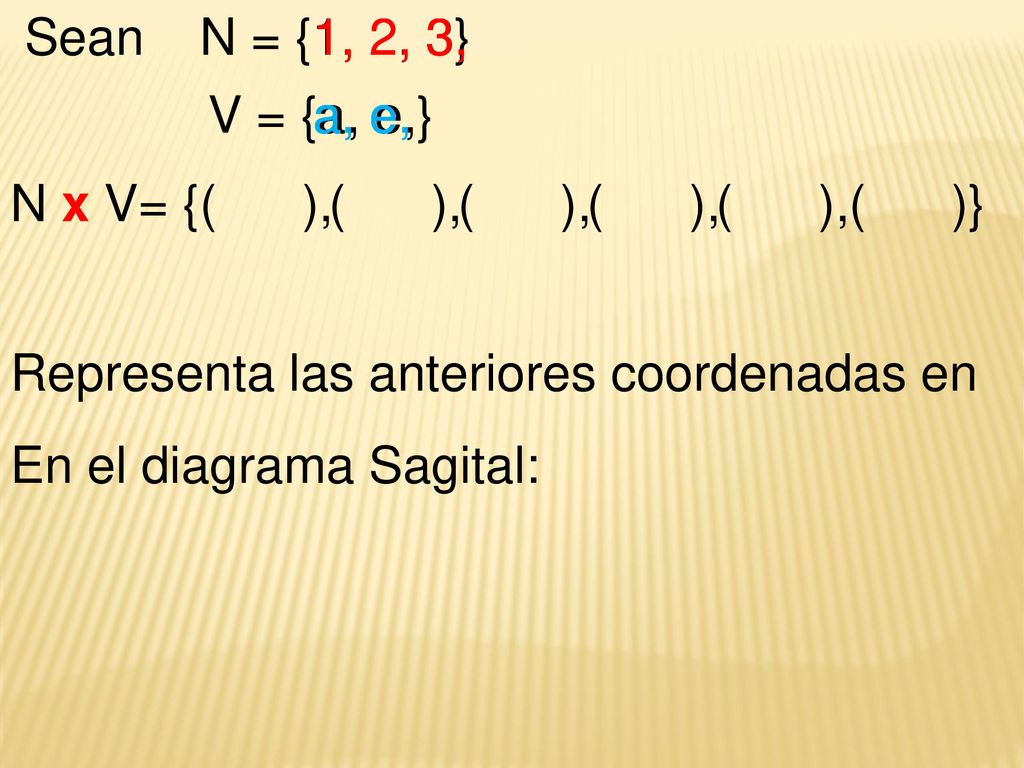

13 Sean N = {1, 2, 3} 1, 1 1 1, 2, 2, 2 2 3 3 3, 3, V = {a, e,} a, a a a, a a, e, e e, e e, e N x V= { ( ), ( ), ( ), ( ), ( ), ( )} Representa las anteriores coordenadas en En el diagrama Sagital:

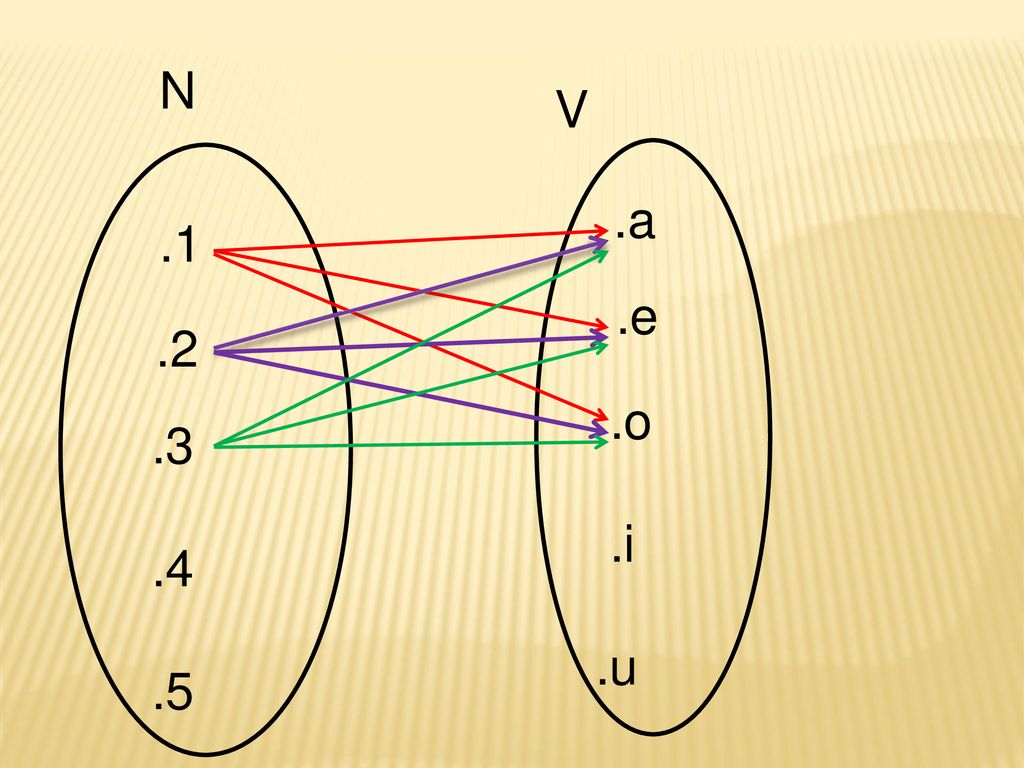

14 N V .a .1 .e .2 .o .i .u .3 .4 .5

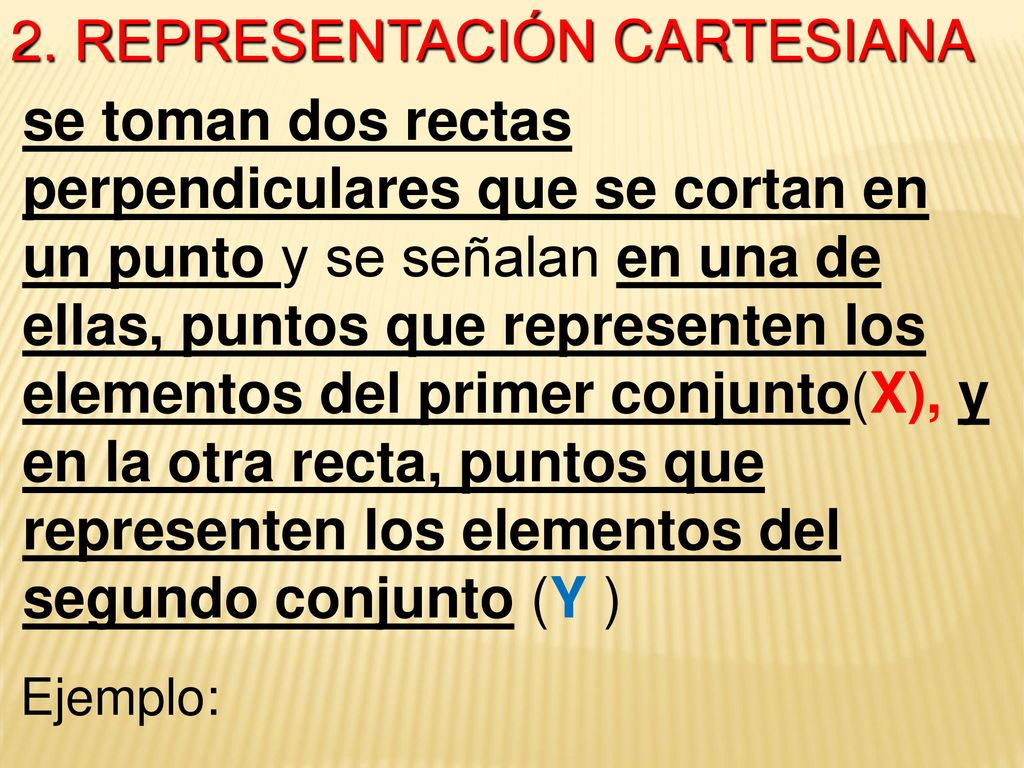

15 2. REPRESENTACIÓN CARTESIANA
se toman dos rectas perpendiculares que se cortan en un punto y se señalan en una de ellas, puntos que representen los elementos del primer conjunto(X), y en la otra recta, puntos que representen los elementos del segundo conjunto (Y ) Ejemplo:

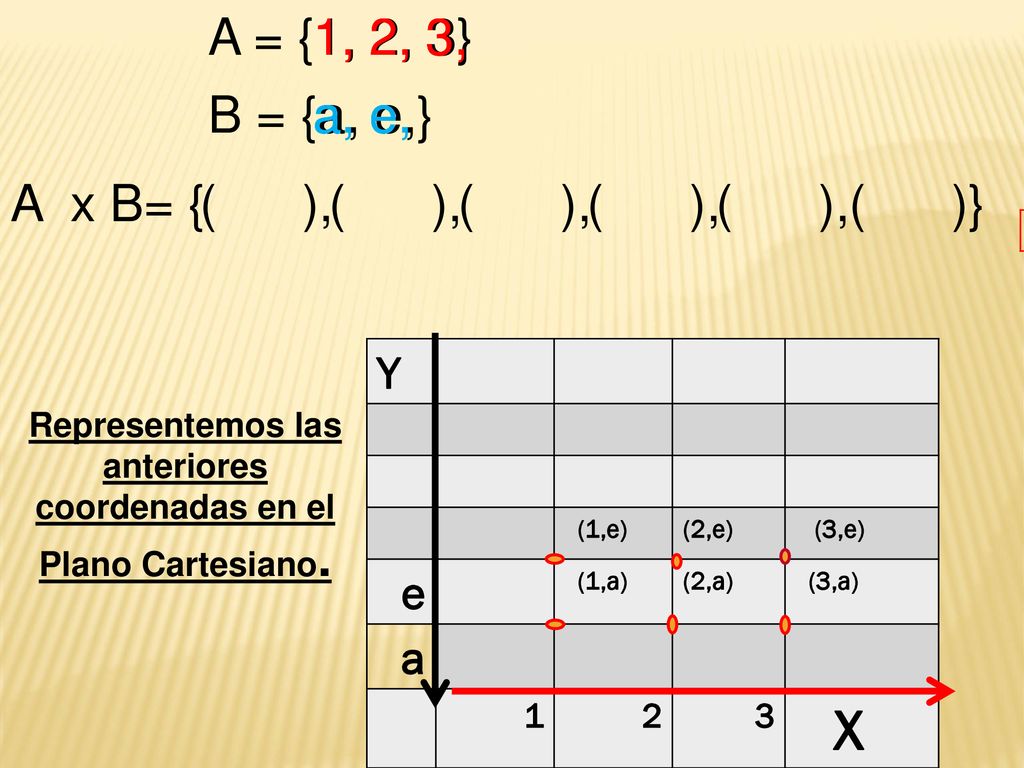

16 Representemos las anteriores coordenadas en el Plano Cartesiano.
1, 1 1, 1 2, 2 2, 2 3 3, 3, 3 B = {a, e,} a, a, a a a, a e, e, e e, e e A x B= { ( ), ( ), ( ), ( ), ( ), ( )} Representemos las anteriores coordenadas en el Plano Cartesiano. Y (1,e) (2,e) (3,e) e (1,a) (2,a) (3,a) a 1 2 3 X

17 Sean A = {1, 2, 3} B = {2, 4} Representar gráficamente en el plano cartesiano el producto A x B B 4 2 A 3 1 2

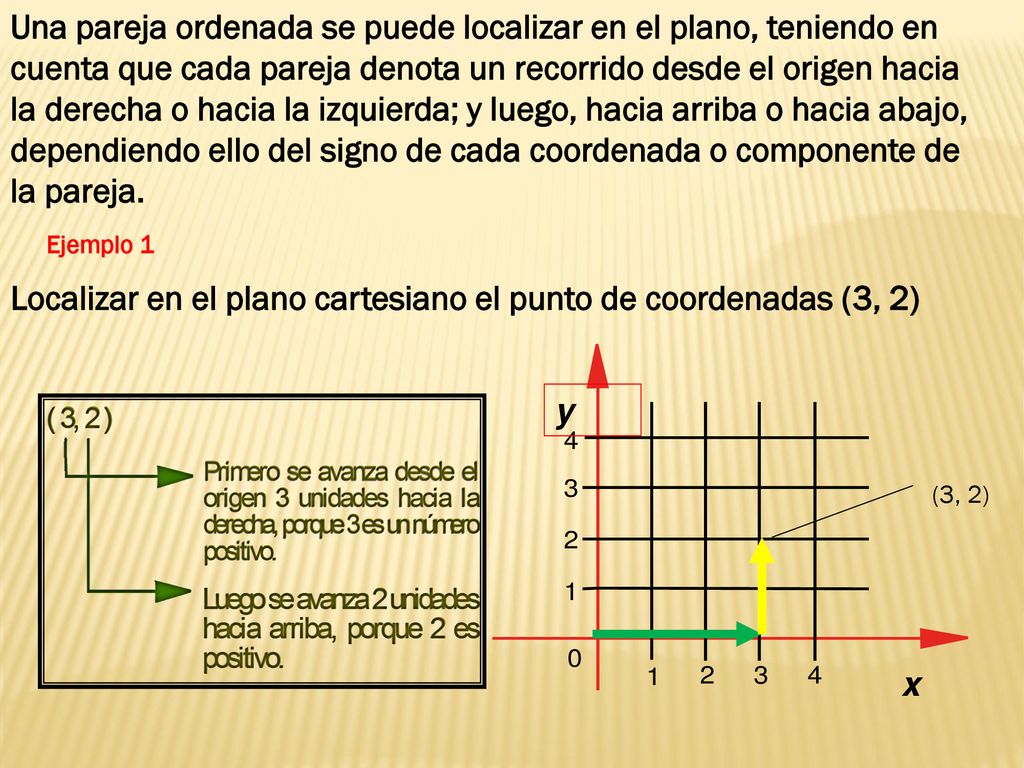

18 Localizar en el plano cartesiano el punto de coordenadas (3, 2)
Una pareja ordenada se puede localizar en el plano, teniendo en cuenta que cada pareja denota un recorrido desde el origen hacia la derecha o hacia la izquierda; y luego, hacia arriba o hacia abajo, dependiendo ello del signo de cada coordenada o componente de la pareja. Ejemplo 1 Localizar en el plano cartesiano el punto de coordenadas (3, 2) y (3, 2) x

19 Realicemos actividades
Puedes hacer tus propios dibujos, utilizando únicamente una hoja a cuadros o cuadriculada

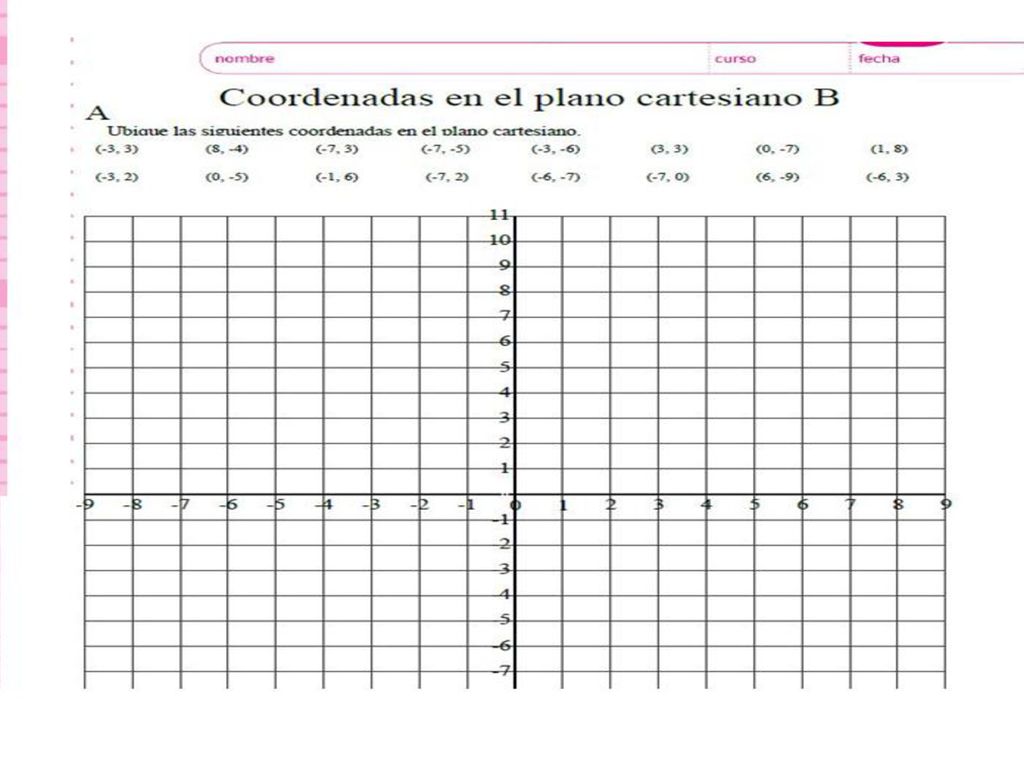

20

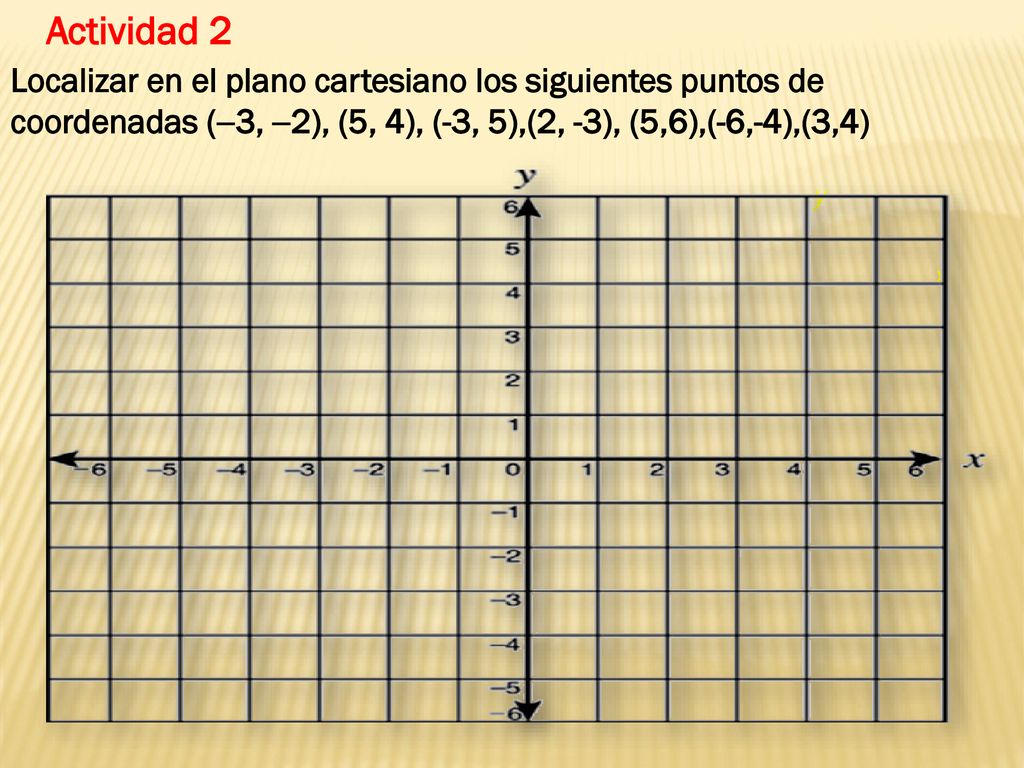

21 Actividad 2 Localizar en el plano cartesiano los siguientes puntos de coordenadas (-3, -2), (5, 4), (-3, 5),(2, -3), (5,6),(-6,-4),(3,4) y x

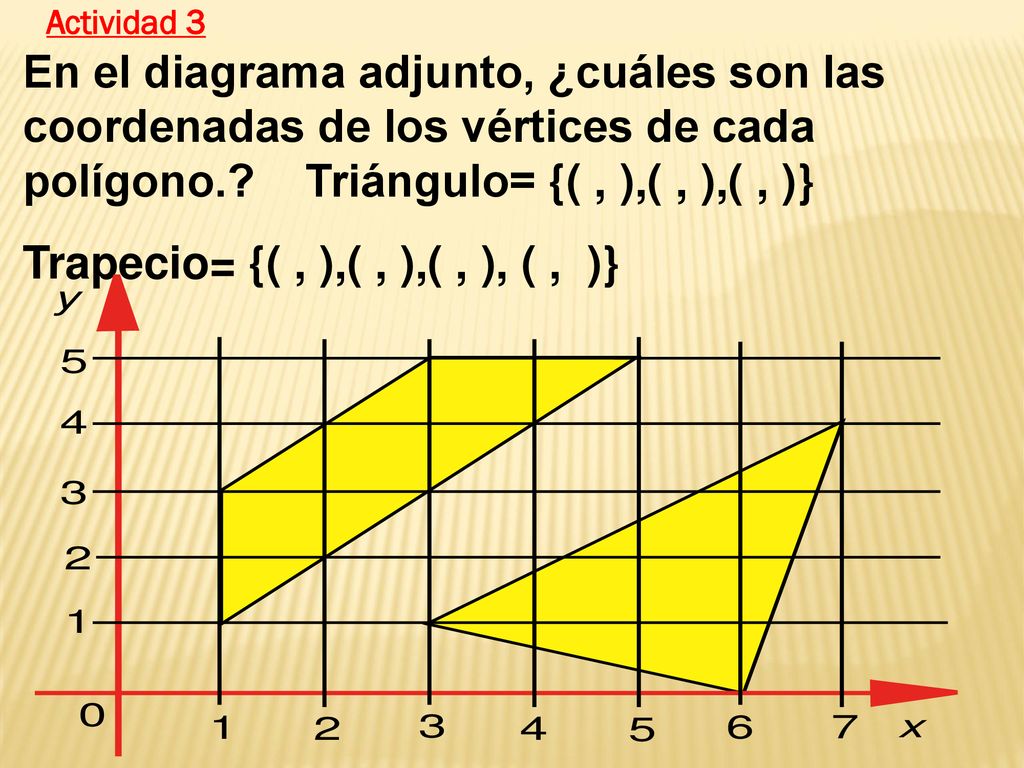

22 Actividad 3 En el diagrama adjunto, ¿cuáles son las coordenadas de los vértices de cada polígono.? Triángulo= {( , ),( , ),( , )} Trapecio= {( , ),( , ),( , ), ( , )}

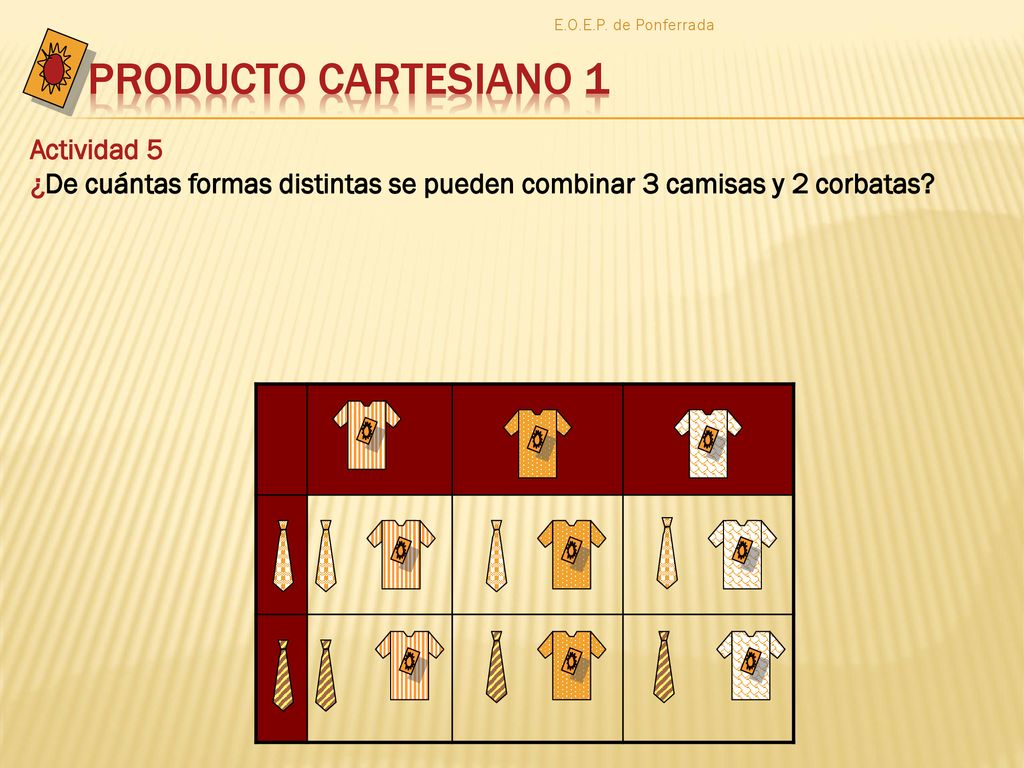

23 E.O.E.P. de Ponferrada PRODUCTO CARTESIANO 1 Actividad 5 ¿De cuántas formas distintas se pueden combinar 3 camisas y 2 corbatas?

24 E.O.E.P. de Ponferrada PRODUCTO CARTESIANO En un armario hay 3 camisas y varias corbatas. Se pueden formar 6 parejas distintas entre ellas. ¿Cuántas corbatas hay en el armario? ¿?
