1 Unidad de Geometría Transformaciones Isométricas “Vectores”

2 Repaso El plano cartesiano está formado por dos líneas rectas (ejes) perpendiculares entre sí. La representación en coordenadas de sus cuadrantes es la siguiente: (-x,y) (x,y) (-x,-y) (x,-y) El eje horizontal se llama eje de las ABSCISAS o también eje x, el eje de vertical se denomina eje de las ORDENADAS o eje y, y el punto O se llama origen de coordenadas.

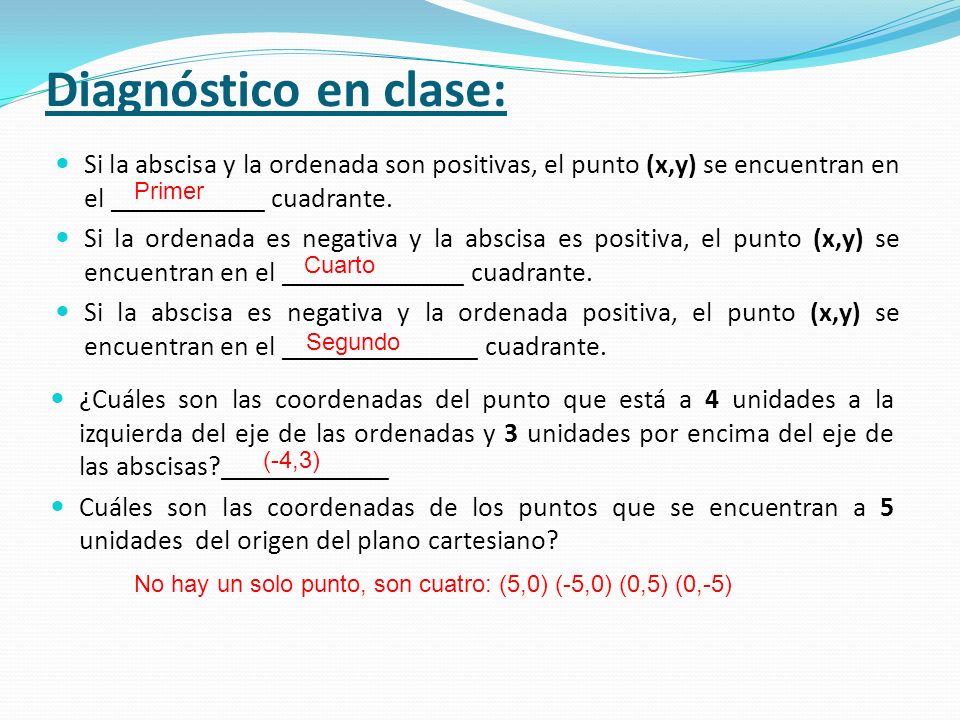

3 Diagnóstico en clase: Si la abscisa y la ordenada son positivas, el punto (x,y) se encuentran en el ___________ cuadrante. Si la ordenada es negativa y la abscisa es positiva, el punto (x,y) se encuentran en el _____________ cuadrante. Si la abscisa es negativa y la ordenada positiva, el punto (x,y) se encuentran en el ______________ cuadrante. Primer Cuarto Segundo ¿Cuáles son las coordenadas del punto que está a 4 unidades a la izquierda del eje de las ordenadas y 3 unidades por encima del eje de las abscisas?____________ Cuáles son las coordenadas de los puntos que se encuentran a 5 unidades del origen del plano cartesiano? (-4,3) No hay un solo punto, son cuatro: (5,0) (-5,0) (0,5) (0,-5)

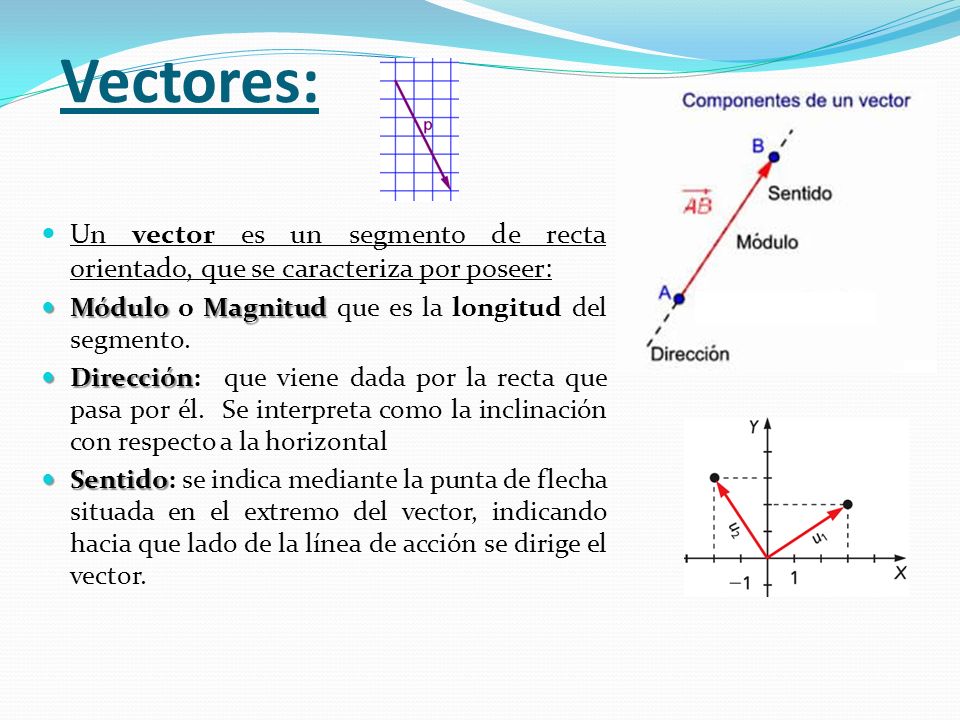

4 Vectores: Un vector es un segmento de recta orientado, que se caracteriza por poseer: Módulo o Magnitud que es la longitud del segmento. Dirección: que viene dada por la recta que pasa por él. Se interpreta como la inclinación con respecto a la horizontal Sentido: se indica mediante la punta de flecha situada en el extremo del vector, indicando hacia que lado de la línea de acción se dirige el vector.

5 Vectores: Un vector no tiene una ubicación definida; puede trasladarse a cualquier lugar del plano sin modificar ni su módulo, ni su orientación (dirección y sentido). Por esta razón se dice que los vectores son libres. Los vectores se expresan con una letra minúscula o con dos letras mayúsculas, su origen y su extremo respectivos.(En ambos casos se usa una flecha sobre las letras) Por ejemplo, indica el vector que tiene origen en el punto P y extremo en el punto Q. Dos vectores son equivalentes si tienen la misma dirección, sentido y magnitud.

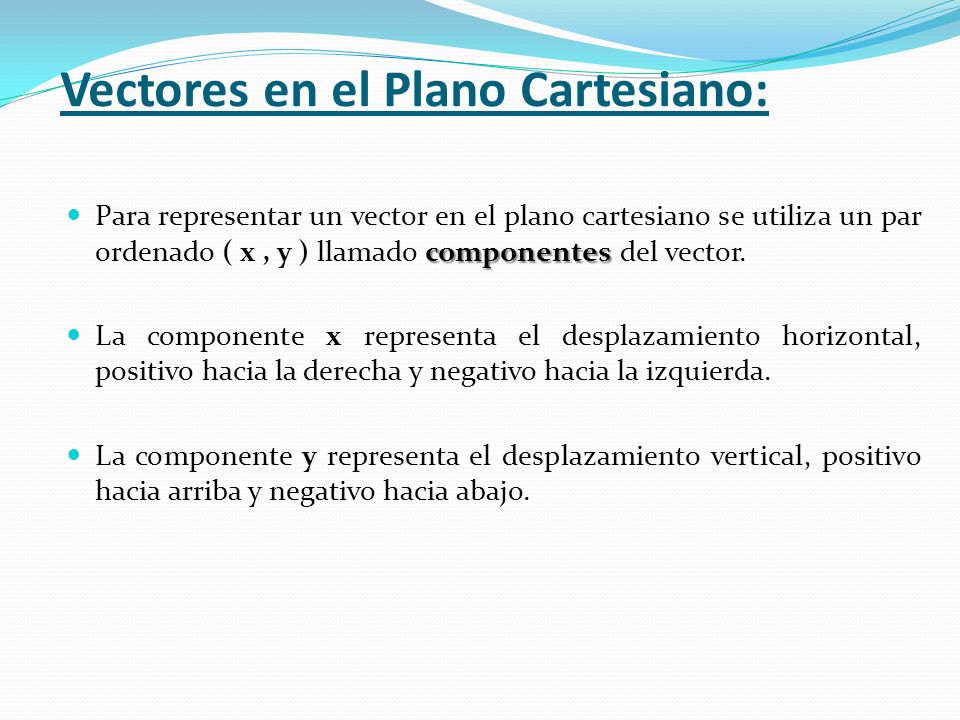

6 Vectores en el Plano Cartesiano:
Para representar un vector en el plano cartesiano se utiliza un par ordenado ( x , y ) llamado componentes del vector. La componente x representa el desplazamiento horizontal, positivo hacia la derecha y negativo hacia la izquierda. La componente y representa el desplazamiento vertical, positivo hacia arriba y negativo hacia abajo.

7 Ejercitación (2,4) (-5,-2) (5,4) (7,1) (4,-6) (-5,0)

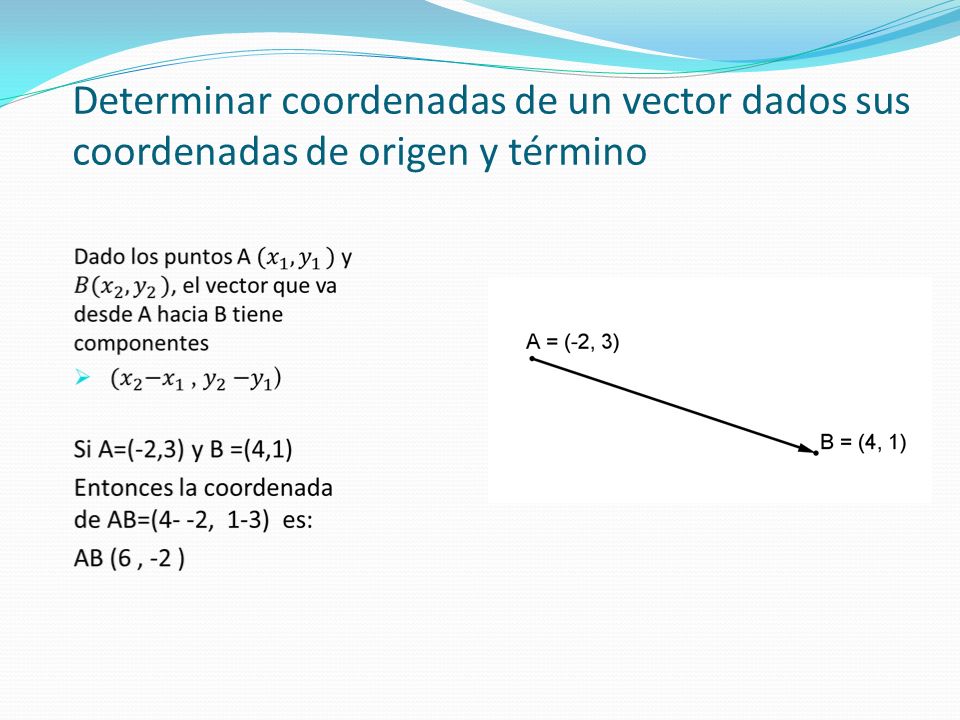

8 Determinar coordenadas de un vector dados sus coordenadas de origen y término

9 Ejercitemos… Coordenadas de Origen y Término Coordenadas del vector
A (7,-3) y B (3,5) C (-2,4) y D (-5,-8) E (-8,-1) y F (0,-2) (-4,8) (-3,-12) (8,-1)

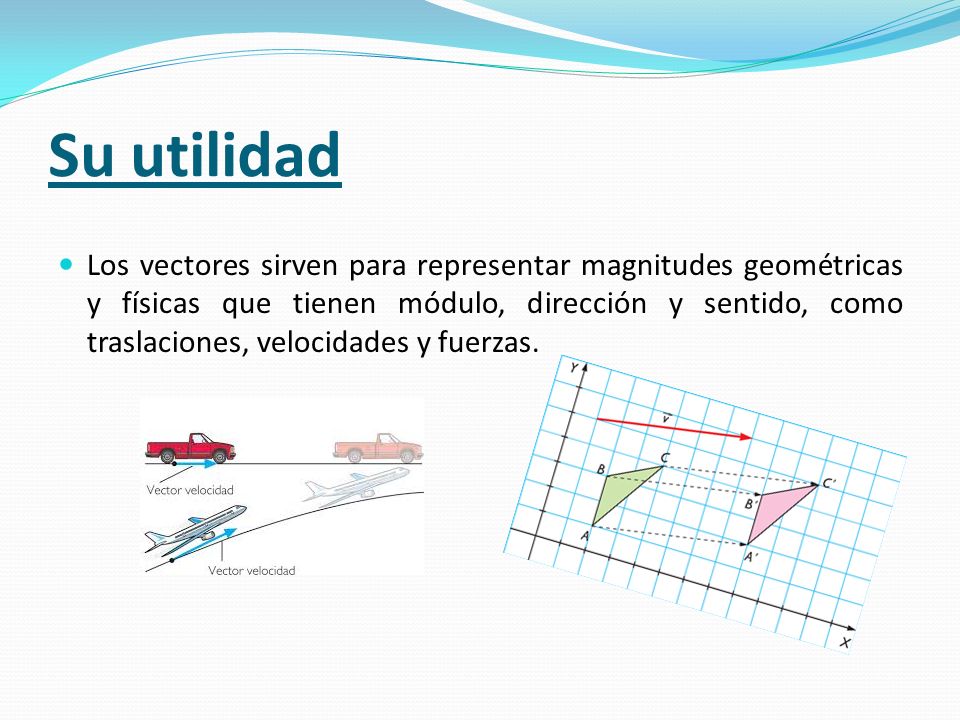

10 Su utilidad Los vectores sirven para representar magnitudes geométricas y físicas que tienen módulo, dirección y sentido, como traslaciones, velocidades y fuerzas.

11 FIN POR EL MOMENTO……..Y….. A TRABAJAR EN LA Guía de Ejercicios de este tema …….. Yo también los quiero, pero mucho más, cuando se superan a si mismos. Natalí Sarno Mondaca
