Pintat de fabricació.

Presentación del tema: "Pintat de fabricació."— Transcripción de la presentación:

1 Pintat de fabricació

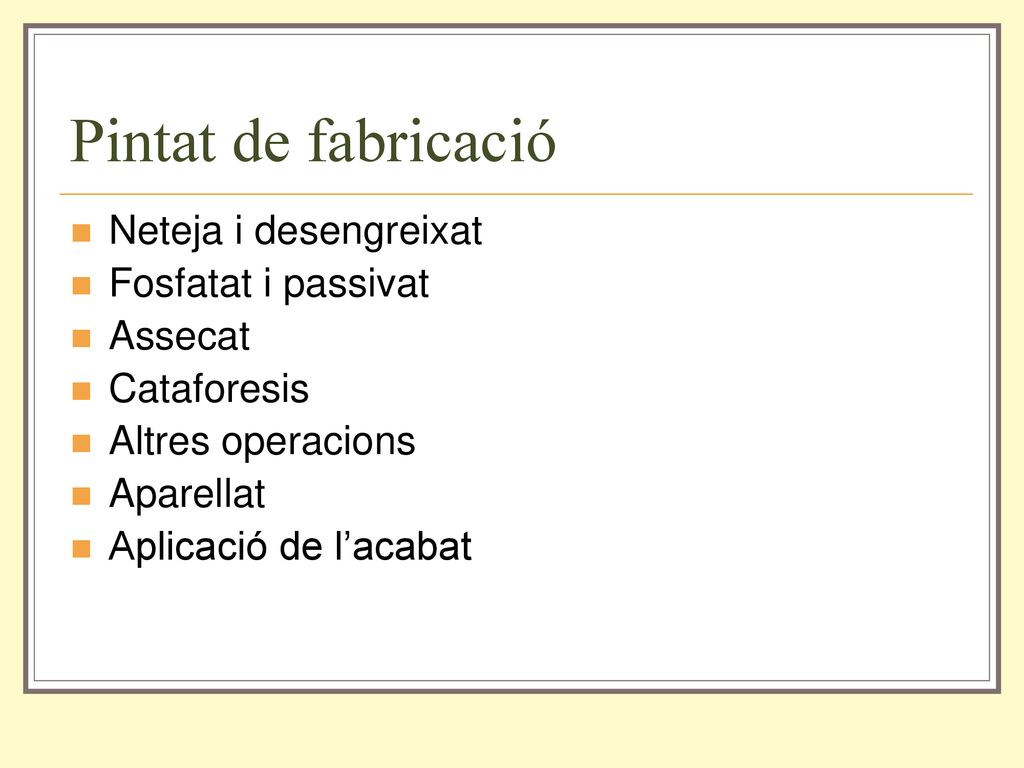

2 Pintat de fabricació Neteja i desengreixat Fosfatat i passivat Assecat
Cataforesis Altres operacions Aparellat Aplicació de l’acabat

3 Neteja i desgreixat Desprès de l’acoblament de tota la carrosseria.
S’utilitzen productes desengreixant, a alta pressió, o per immersió. Cada vegada menys dissolvents. S’aplica aigua desmineralitzada. S’asseca, evaporant tots els productes utilitzats en la neteja.

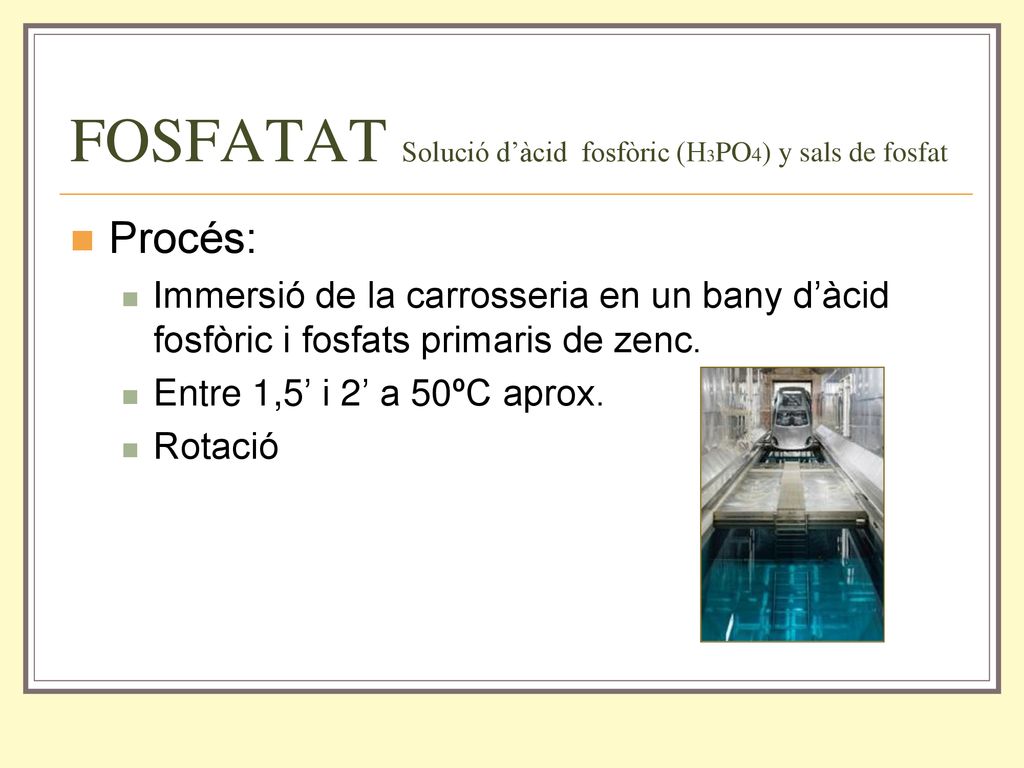

4 FOSFATAT Solució d’àcid fosfòric (H3PO4) y sals de fosfat
Procés: Immersió de la carrosseria en un bany d’àcid fosfòric i fosfats primaris de zenc. Entre 1,5’ i 2’ a 50ºC aprox. Rotació

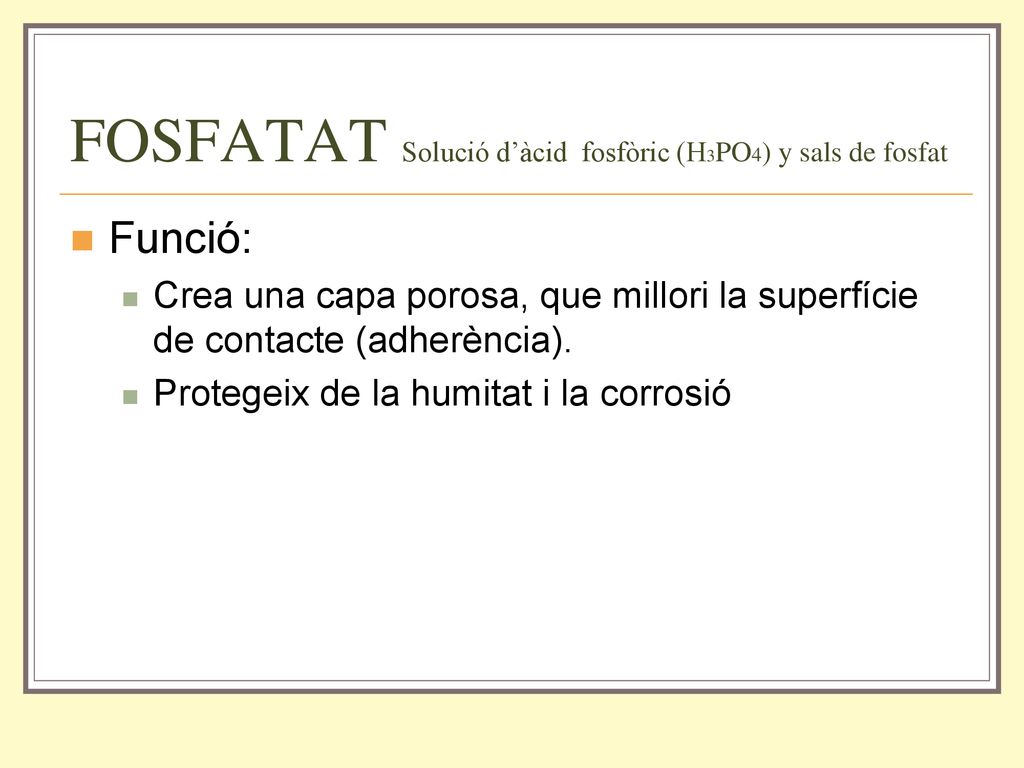

5 FOSFATAT Solució d’àcid fosfòric (H3PO4) y sals de fosfat
Funció: Crea una capa porosa, que millori la superfície de contacte (adherència). Protegeix de la humitat i la corrosió

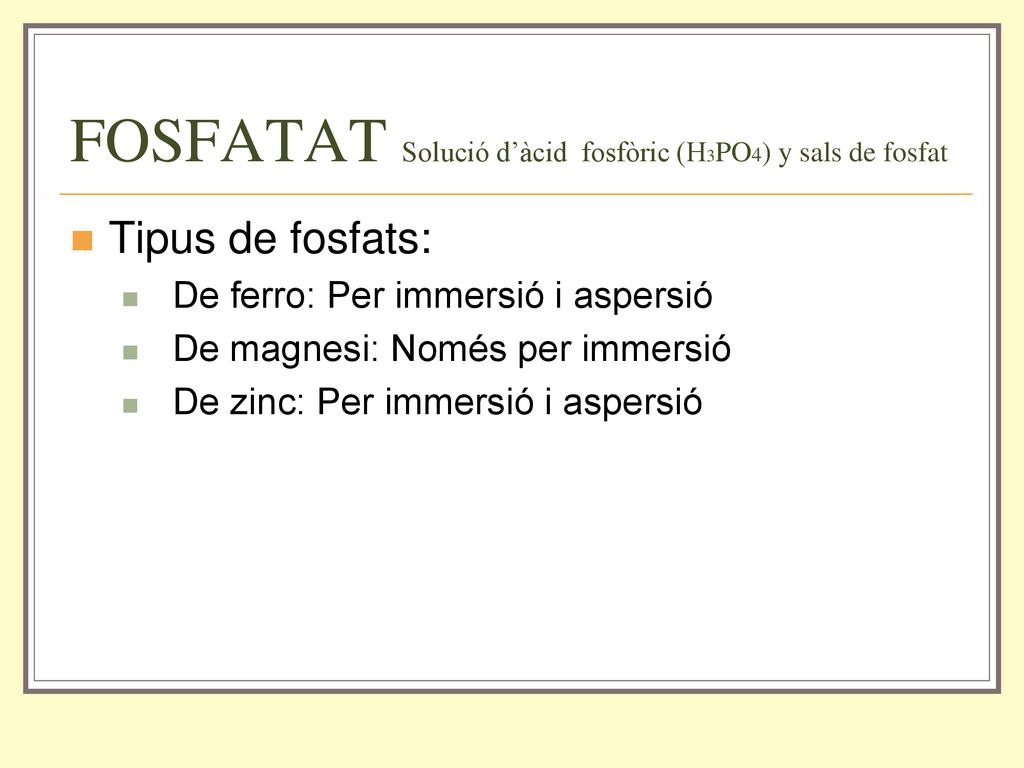

6 FOSFATAT Solució d’àcid fosfòric (H3PO4) y sals de fosfat
Tipus de fosfats: De ferro: Per immersió i aspersió De magnesi: Només per immersió De zinc: Per immersió i aspersió

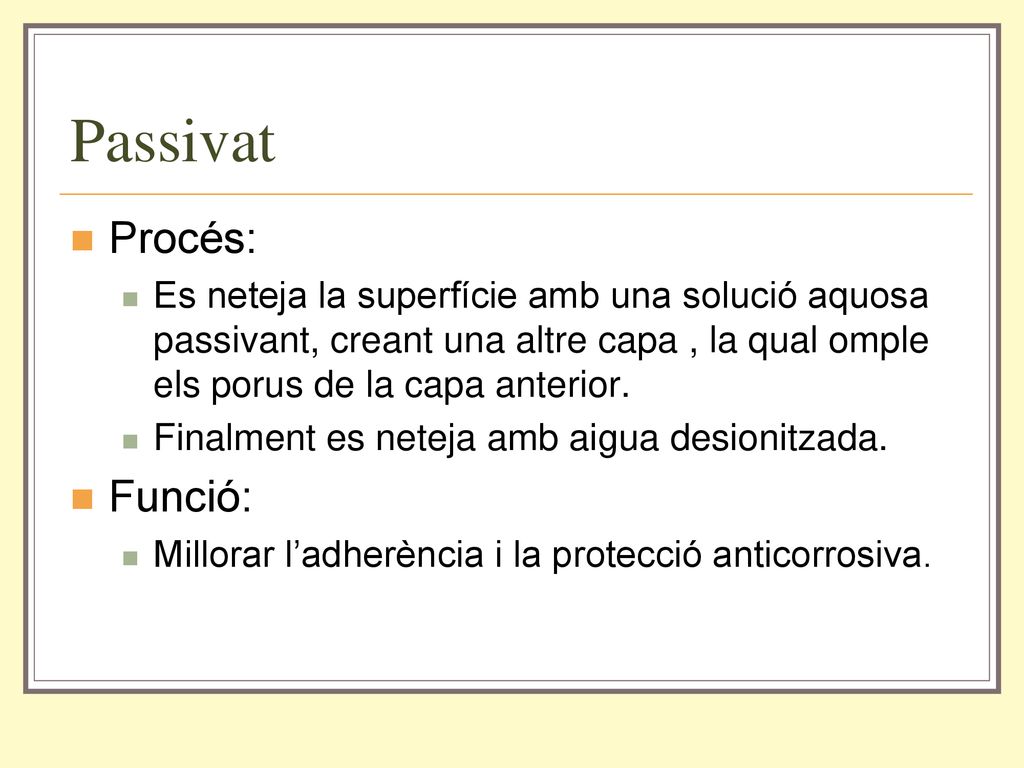

7 Passivat Procés: Funció:
Es neteja la superfície amb una solució aquosa passivant, creant una altre capa , la qual omple els porus de la capa anterior. Finalment es neteja amb aigua desionitzada. Funció: Millorar l’adherència i la protecció anticorrosiva.

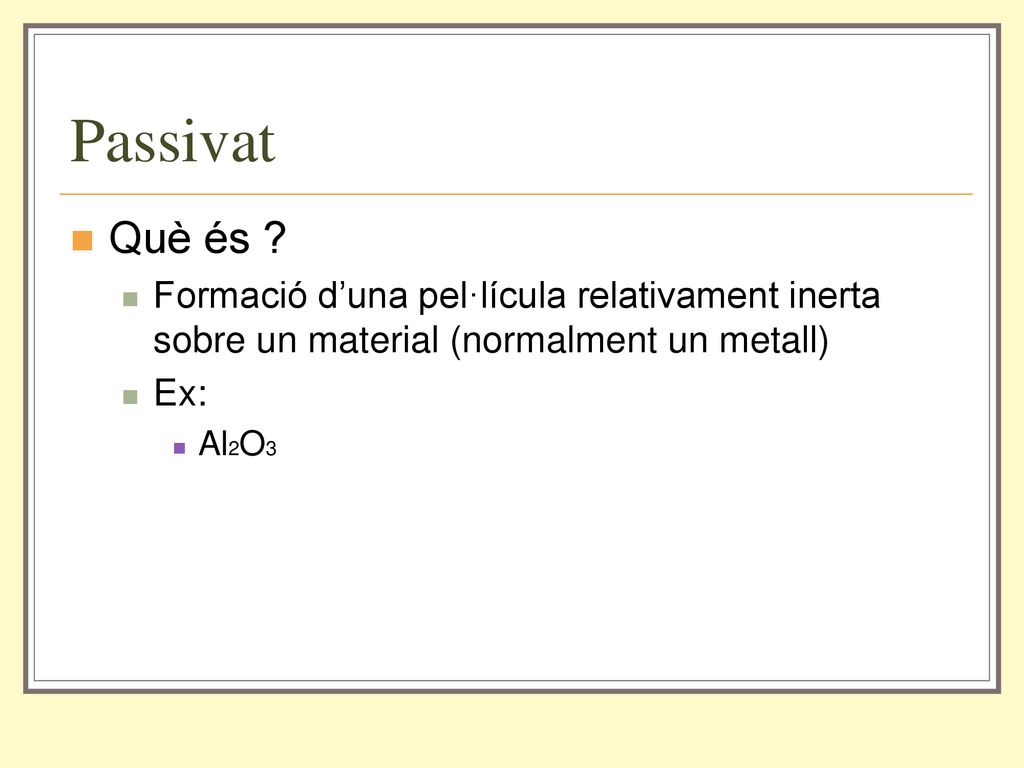

8 Passivat Què és ? Formació d’una pel·lícula relativament inerta sobre un material (normalment un metall) Ex: Al2O3

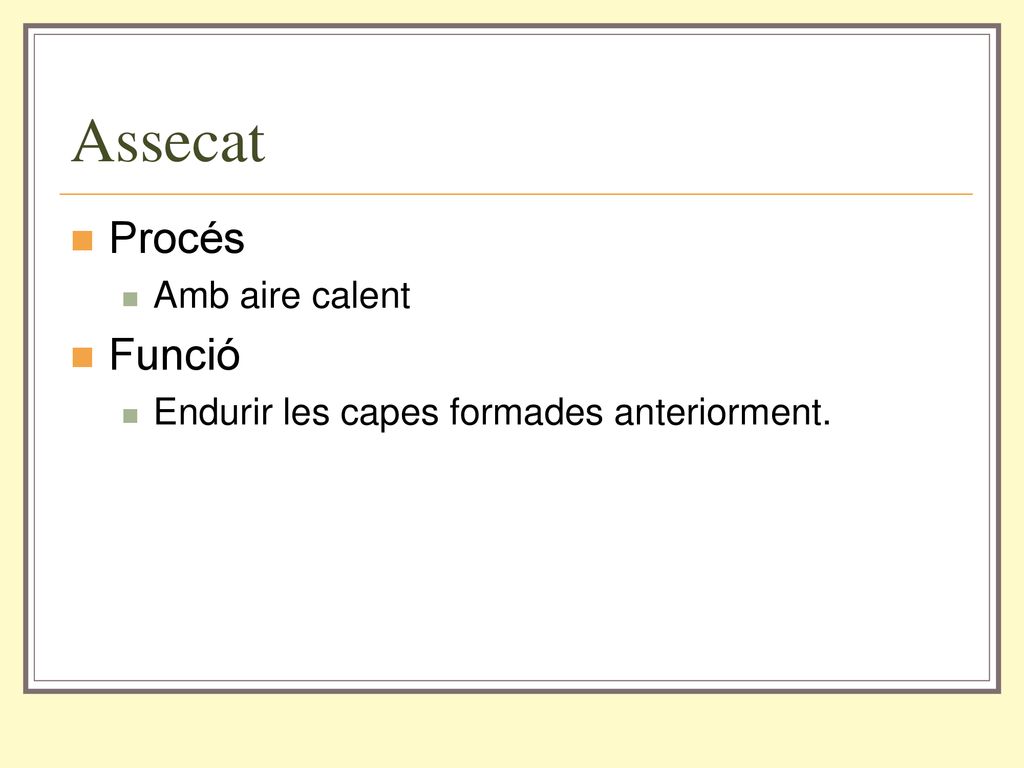

9 Assecat Procés Funció Amb aire calent
Endurir les capes formades anteriorment.

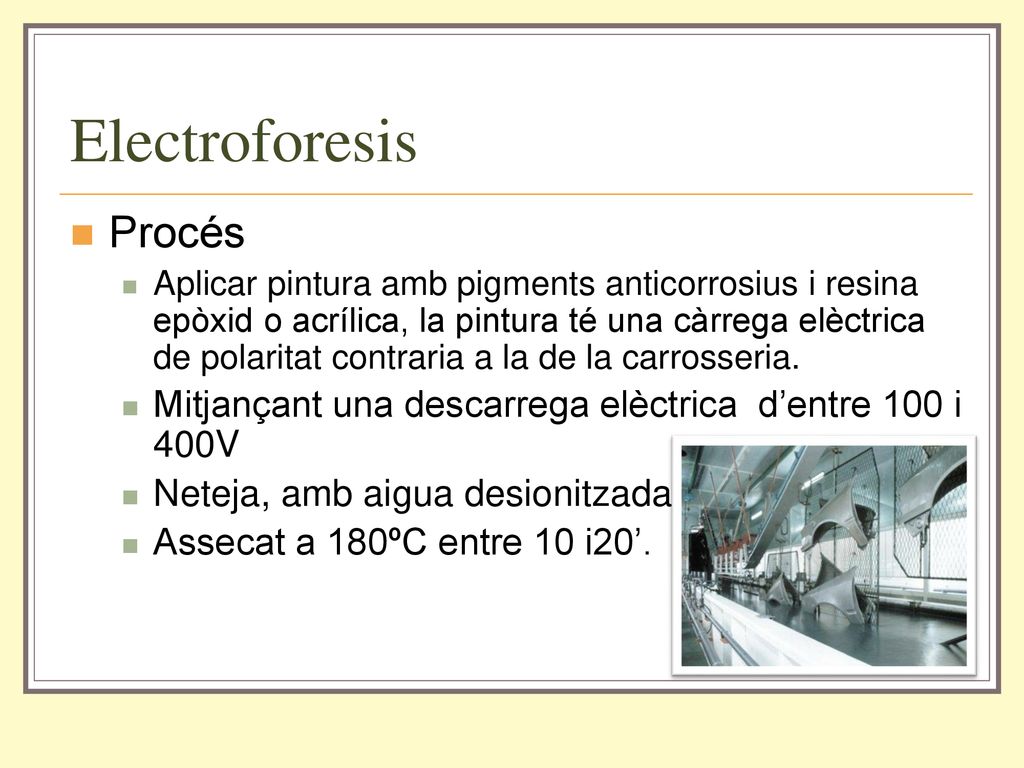

10 Electroforesis Procés
Aplicar pintura amb pigments anticorrosius i resina epòxid o acrílica, la pintura té una càrrega elèctrica de polaritat contraria a la de la carrosseria. Mitjançant una descarrega elèctrica d’entre 100 i 400V Neteja, amb aigua desionitzada Assecat a 180ºC entre 10 i20’.

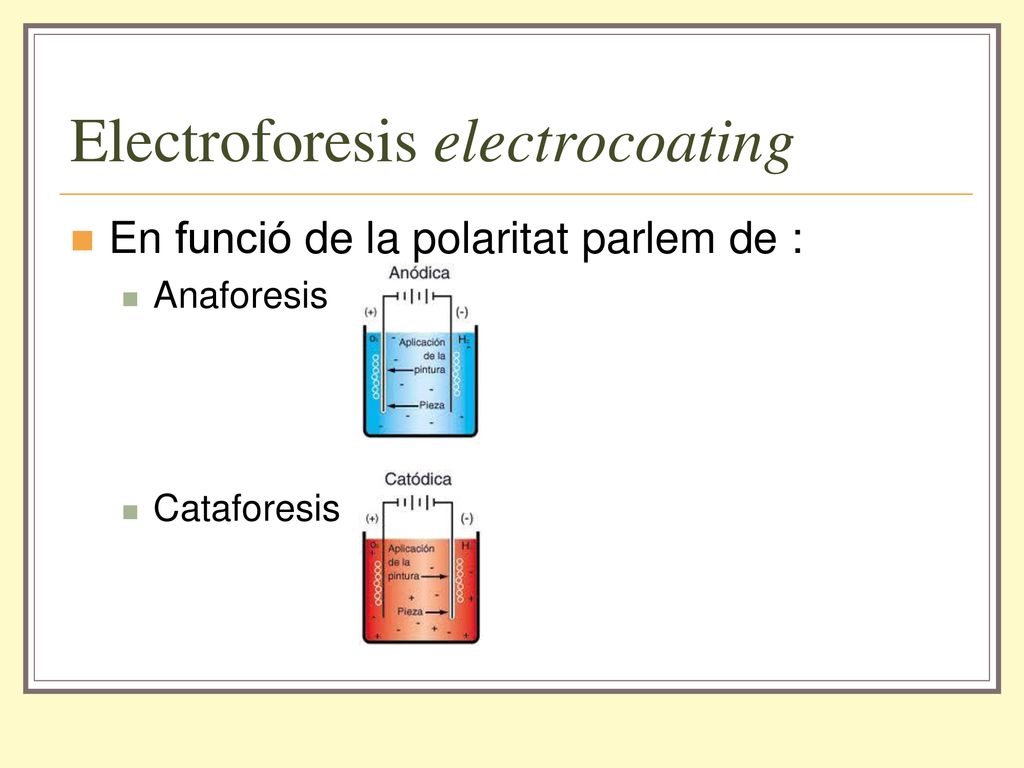

11 Electroforesis electrocoating
En funció de la polaritat parlem de : Anaforesis Cataforesis

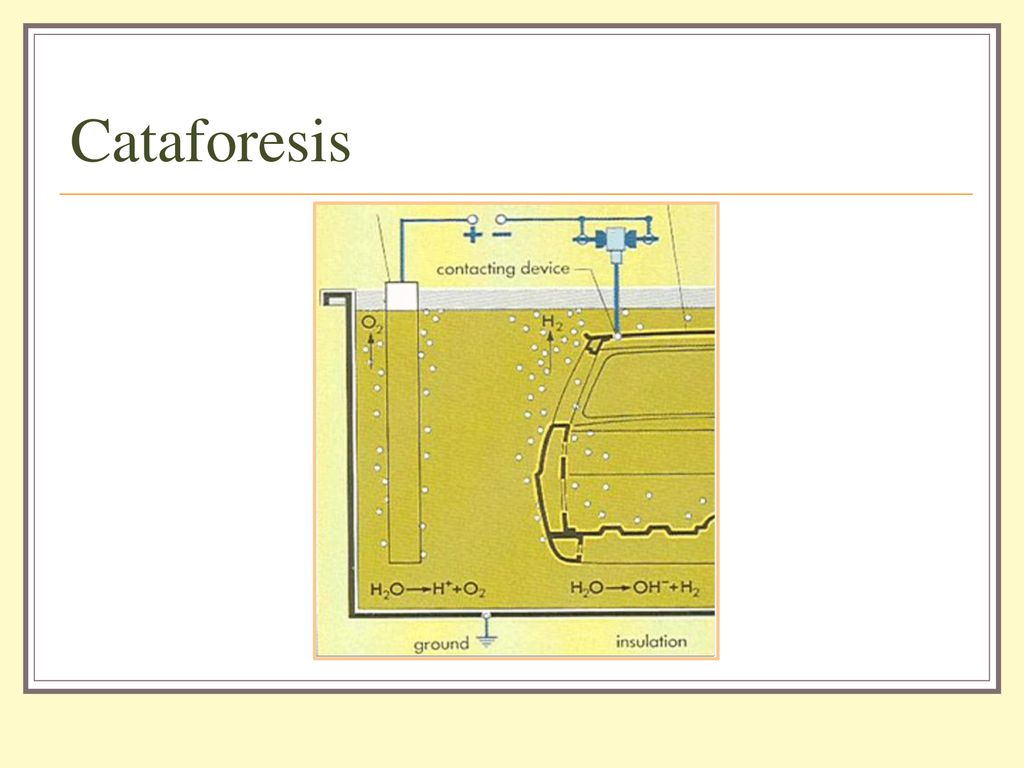

12 Cataforesis

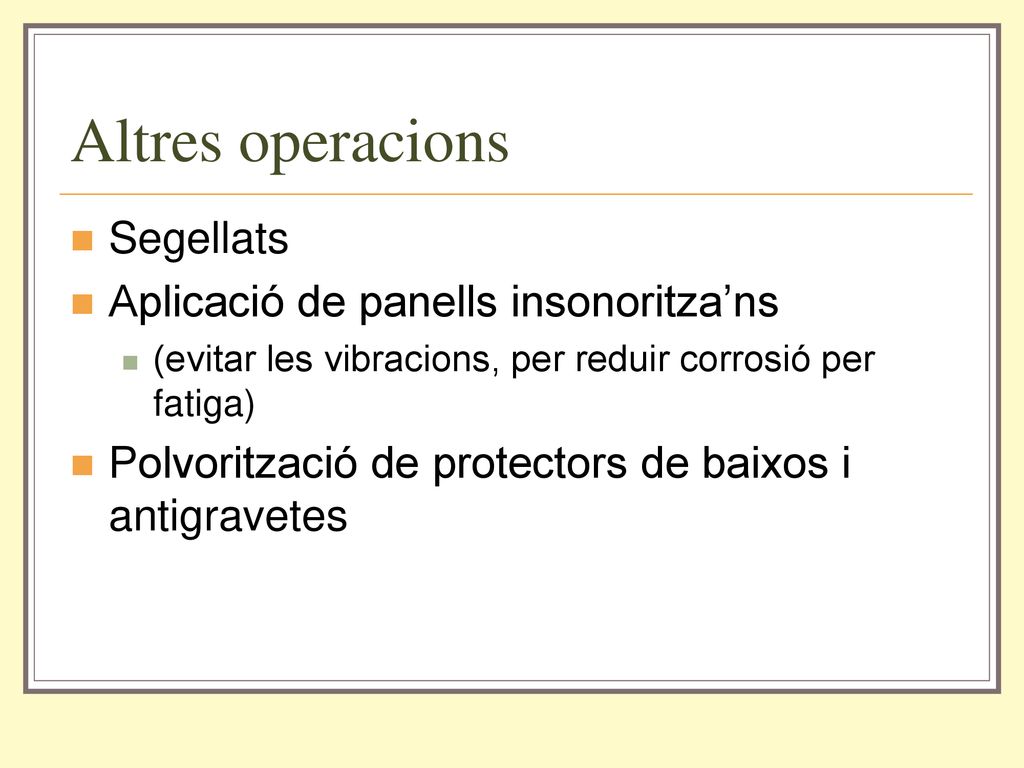

13 Altres operacions Segellats Aplicació de panells insonoritza’ns
(evitar les vibracions, per reduir corrosió per fatiga) Polvorització de protectors de baixos i antigravetes

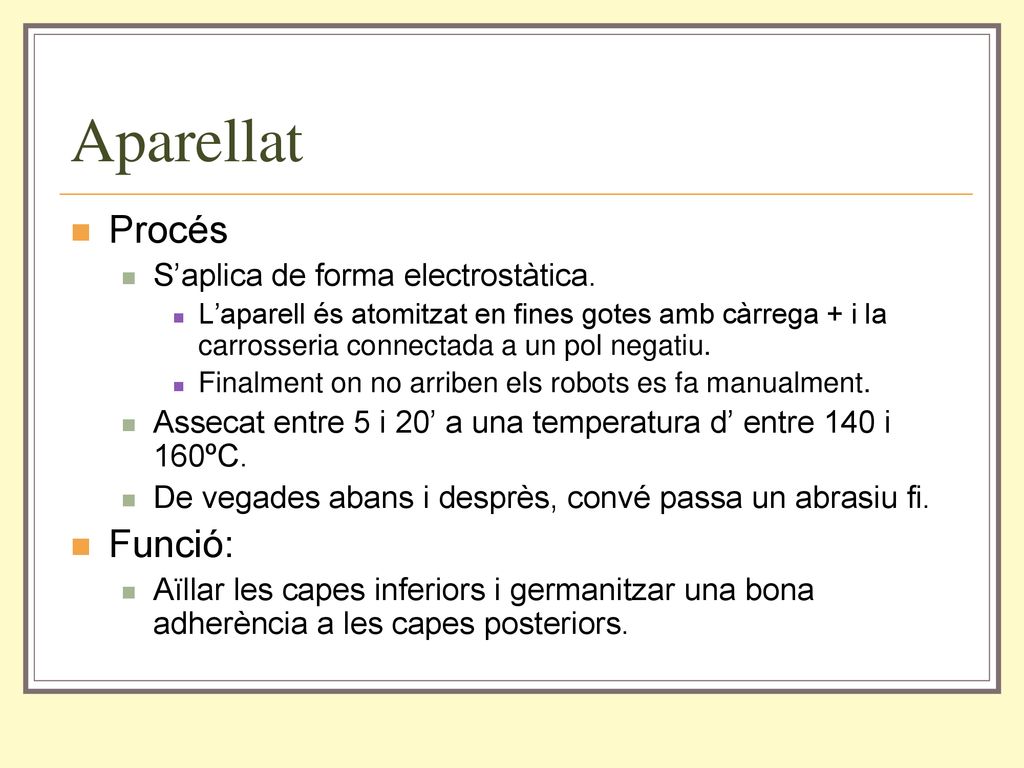

14 Aparellat Procés Funció: S’aplica de forma electrostàtica.
L’aparell és atomitzat en fines gotes amb càrrega + i la carrosseria connectada a un pol negatiu. Finalment on no arriben els robots es fa manualment. Assecat entre 5 i 20’ a una temperatura d’ entre 140 i 160ºC. De vegades abans i desprès, convé passa un abrasiu fi. Funció: Aïllar les capes inferiors i germanitzar una bona adherència a les capes posteriors.

15 Pintat de fabricació

16 Pintat de fabricació

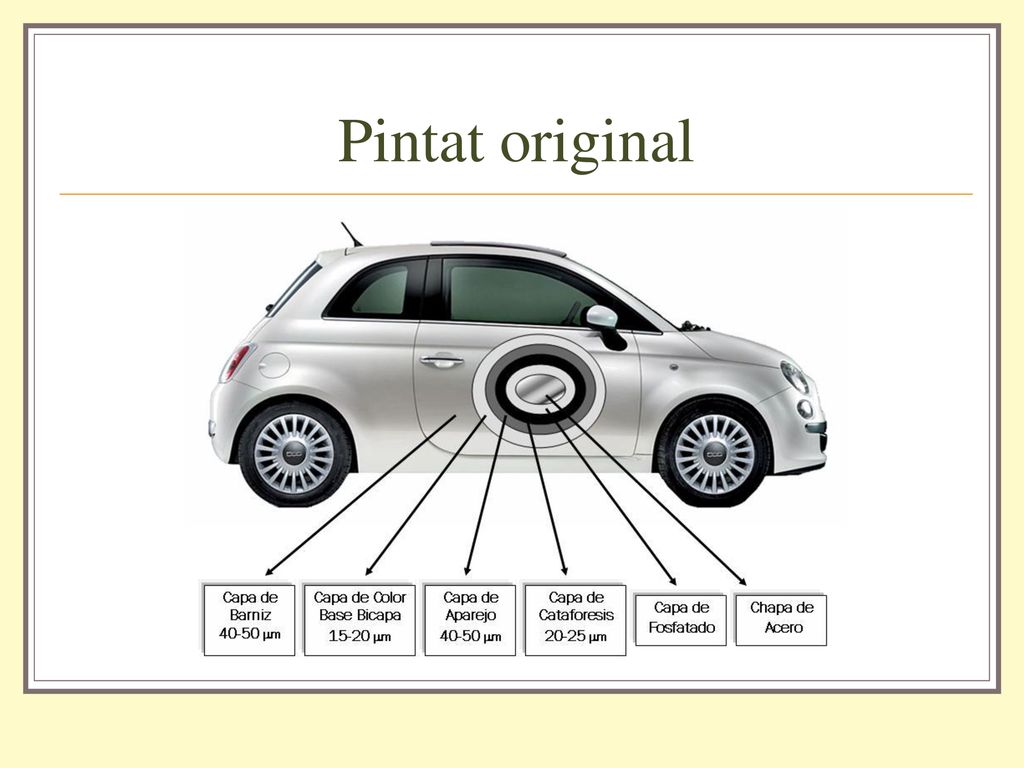

17 Pintat original
