1 ELS MATERIALS METAL·LICS
TECNOLOGIA 2º D’ESO ELS MATERIALS METAL·LICS

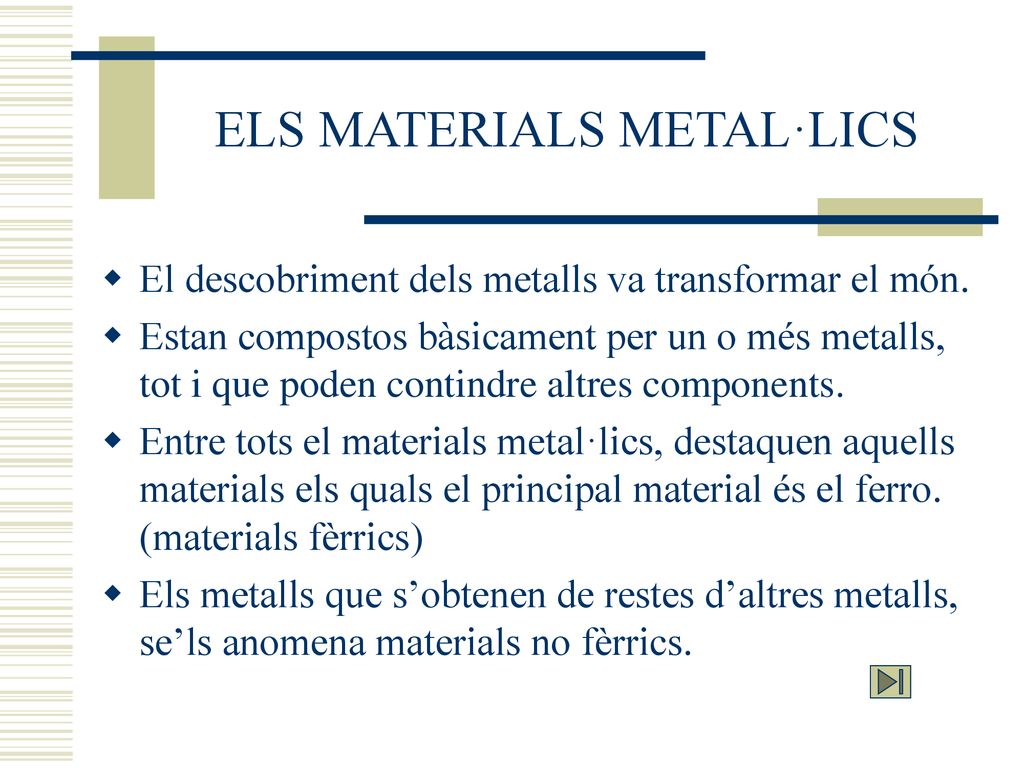

2 ELS MATERIALS METAL·LICS
El descobriment dels metalls va transformar el món. Estan compostos bàsicament per un o més metalls, tot i que poden contindre altres components. Entre tots el materials metal·lics, destaquen aquells materials els quals el principal material és el ferro. (materials fèrrics) Els metalls que s’obtenen de restes d’altres metalls, se’ls anomena materials no fèrrics.

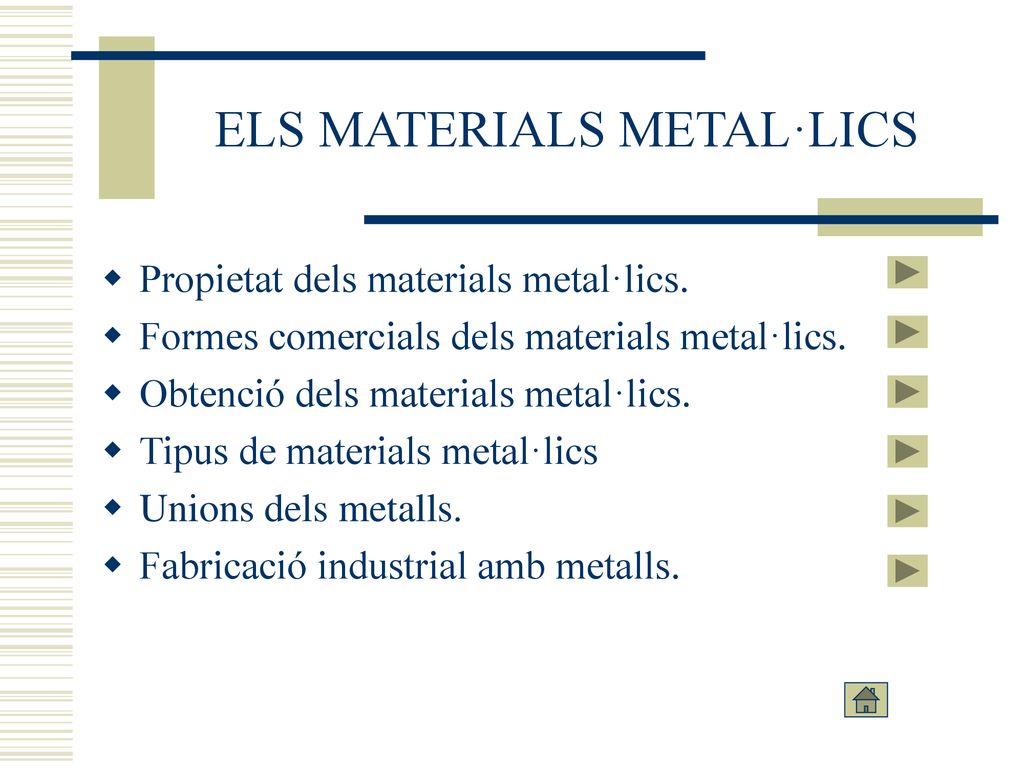

3 ELS MATERIALS METAL·LICS
Propietat dels materials metal·lics. Formes comercials dels materials metal·lics. Obtenció dels materials metal·lics. Tipus de materials metal·lics Unions dels metalls. Fabricació industrial amb metalls.

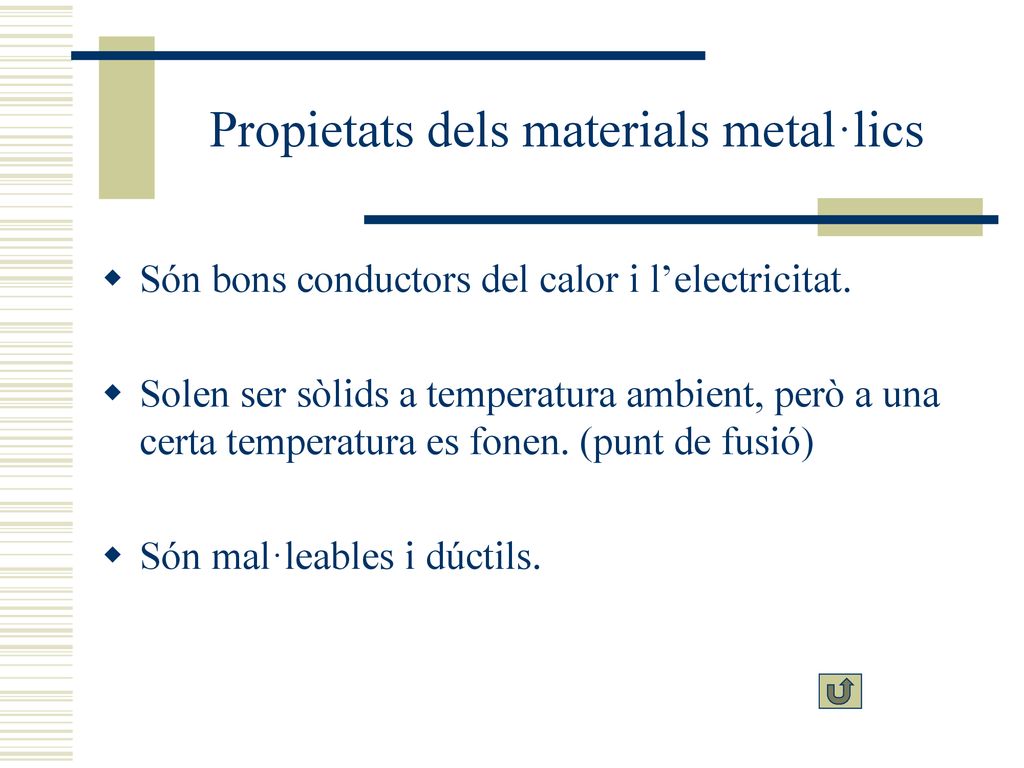

4 Propietats dels materials metal·lics
Són bons conductors del calor i l’electricitat. Solen ser sòlids a temperatura ambient, però a una certa temperatura es fonen. (punt de fusió) Són mal·leables i dúctils.

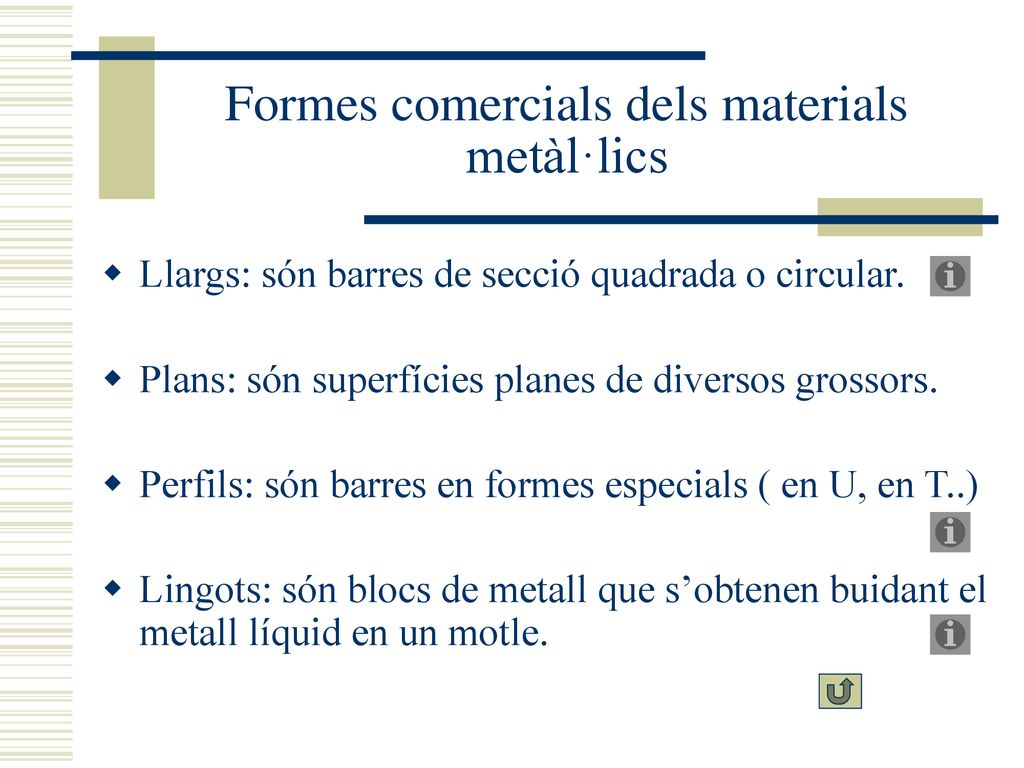

5 Formes comercials dels materials metàl·lics
Llargs: són barres de secció quadrada o circular. Plans: són superfícies planes de diversos grossors. Perfils: són barres en formes especials ( en U, en T..) Lingots: són blocs de metall que s’obtenen buidant el metall líquid en un motle.

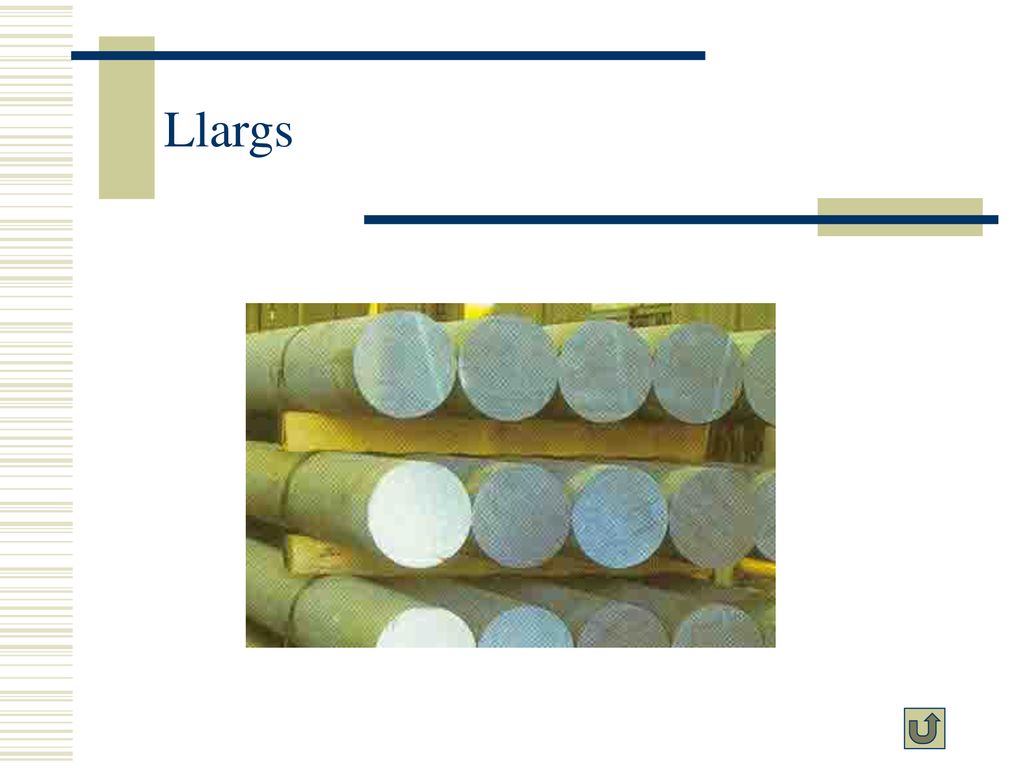

6 Llargs

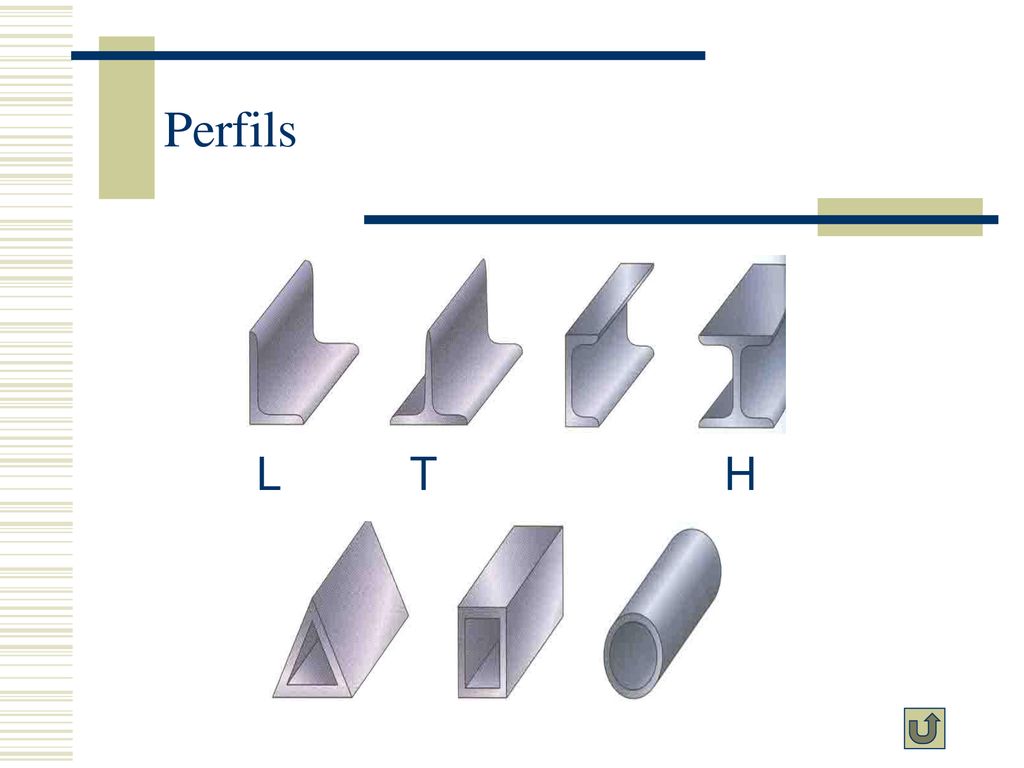

7 Perfils L T H

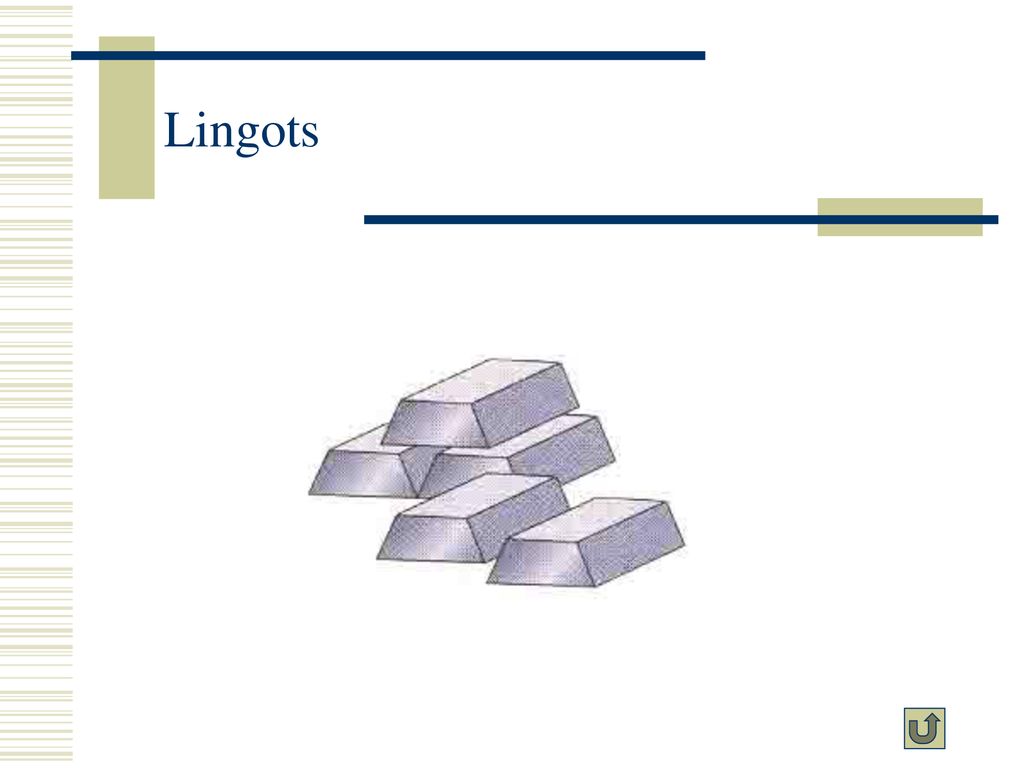

8 Lingots

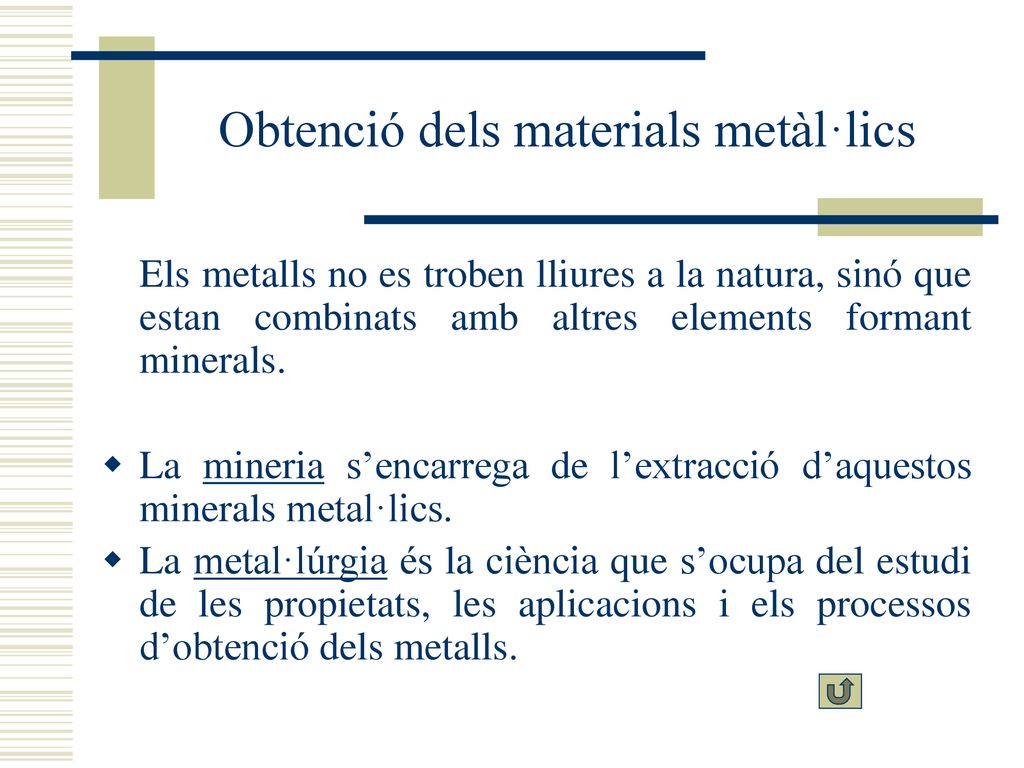

9 Obtenció dels materials metàl·lics
Els metalls no es troben lliures a la natura, sinó que estan combinats amb altres elements formant minerals. La mineria s’encarrega de l’extracció d’aquestos minerals metal·lics. La metal·lúrgia és la ciència que s’ocupa del estudi de les propietats, les aplicacions i els processos d’obtenció dels metalls.

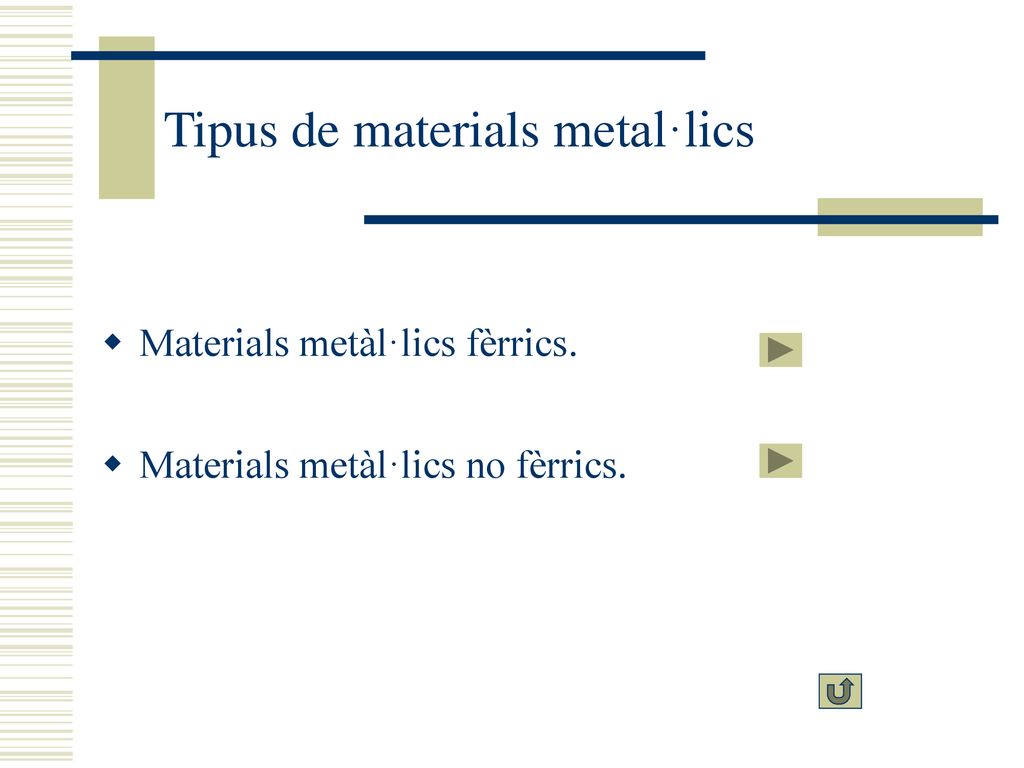

10 Tipus de materials metal·lics
Materials metàl·lics fèrrics. Materials metàl·lics no fèrrics.

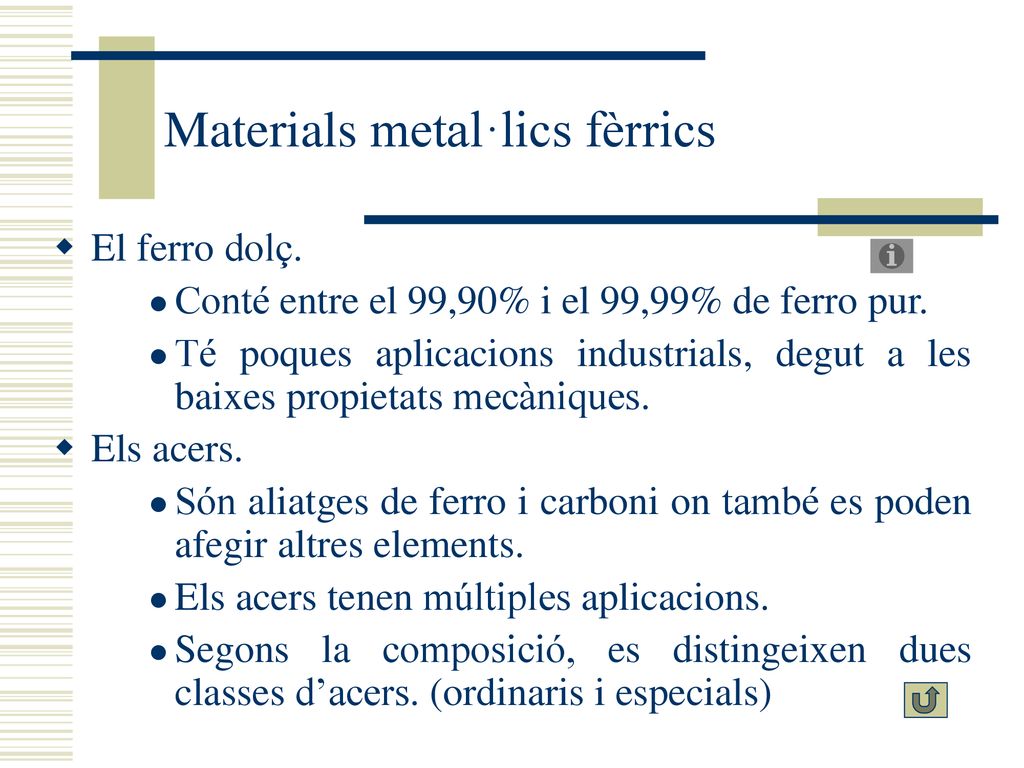

11 Materials metal·lics fèrrics
El ferro dolç. Conté entre el 99,90% i el 99,99% de ferro pur. Té poques aplicacions industrials, degut a les baixes propietats mecàniques. Els acers. Són aliatges de ferro i carboni on també es poden afegir altres elements. Els acers tenen múltiples aplicacions. Segons la composició, es distingeixen dues classes d’acers. (ordinaris i especials)

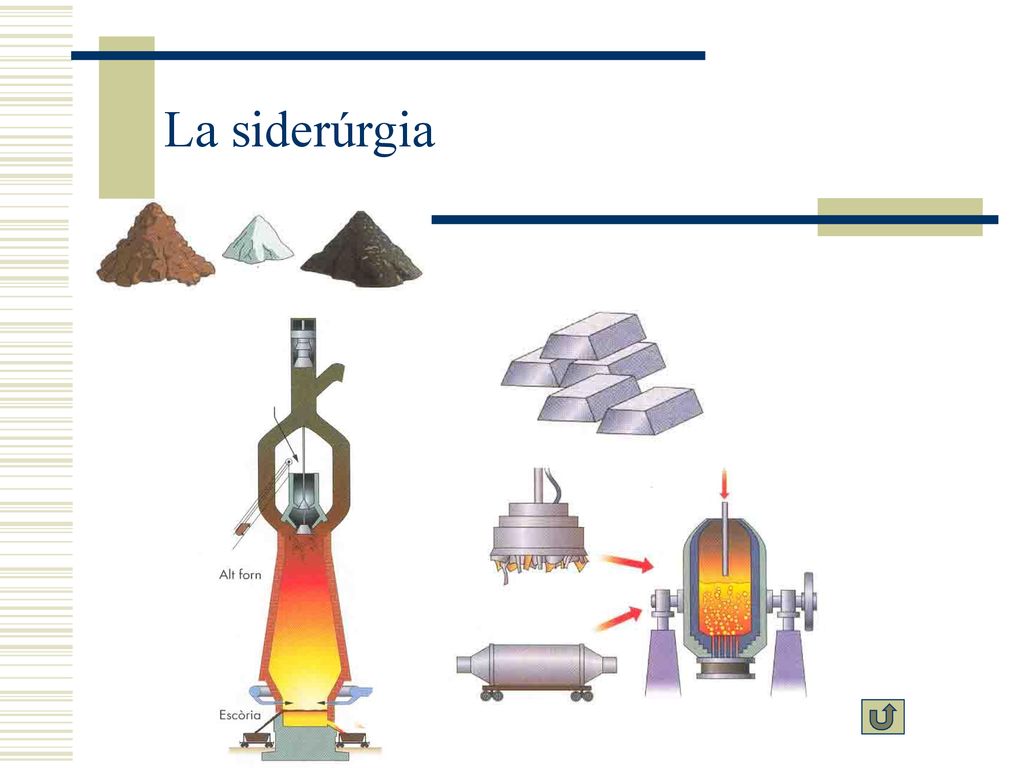

12 La siderúrgia Extracció minera i separació de la mena
Transformació en ferro dolç Calcinació en un alt forn Transformació en acer

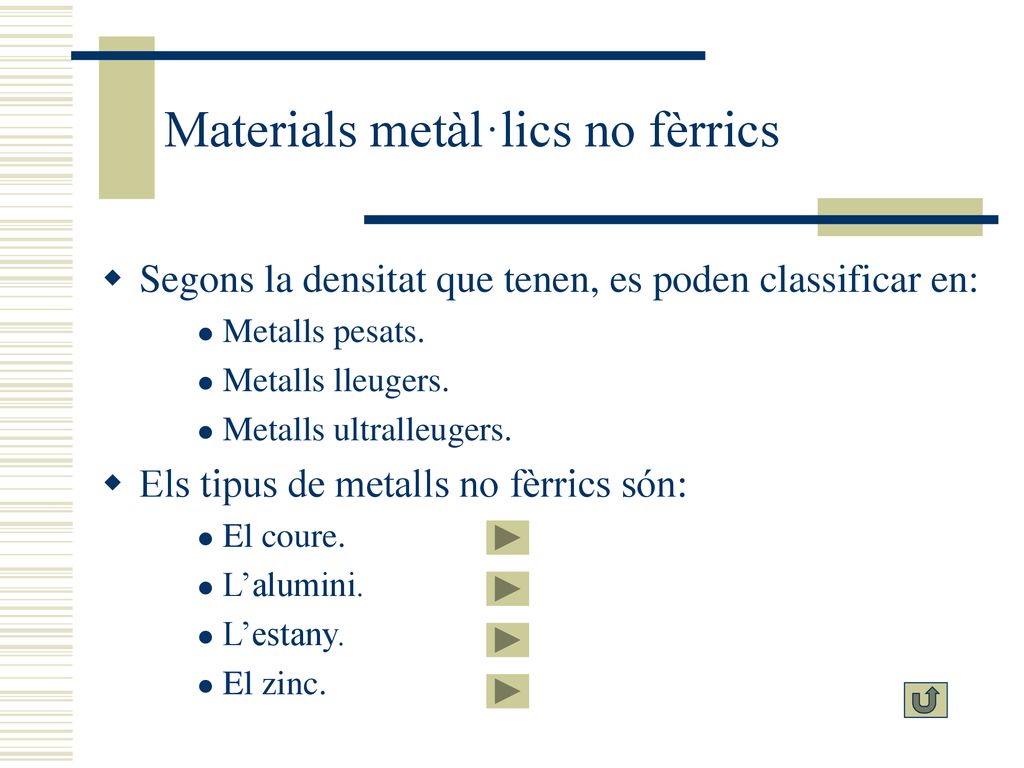

13 Materials metàl·lics no fèrrics
Segons la densitat que tenen, es poden classificar en: Metalls pesats. Metalls lleugers. Metalls ultralleugers. Els tipus de metalls no fèrrics són: El coure. L’alumini. L’estany. El zinc.

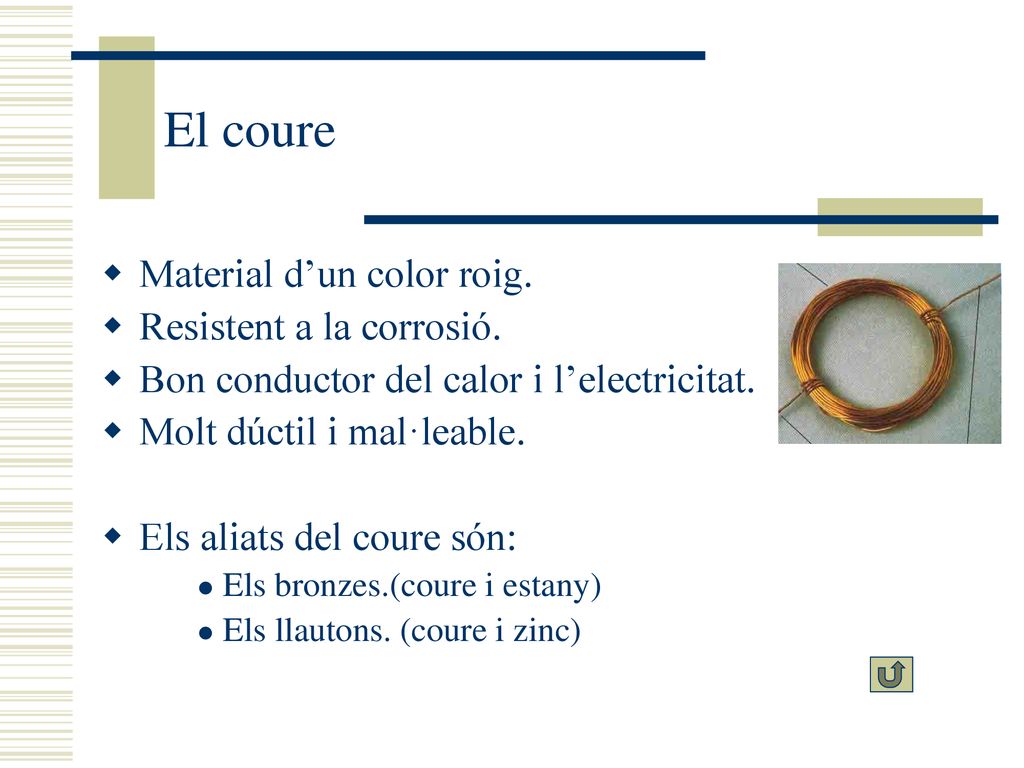

14 El coure Material d’un color roig. Resistent a la corrosió.
Bon conductor del calor i l’electricitat. Molt dúctil i mal·leable. Els aliats del coure són: Els bronzes.(coure i estany) Els llautons. (coure i zinc)

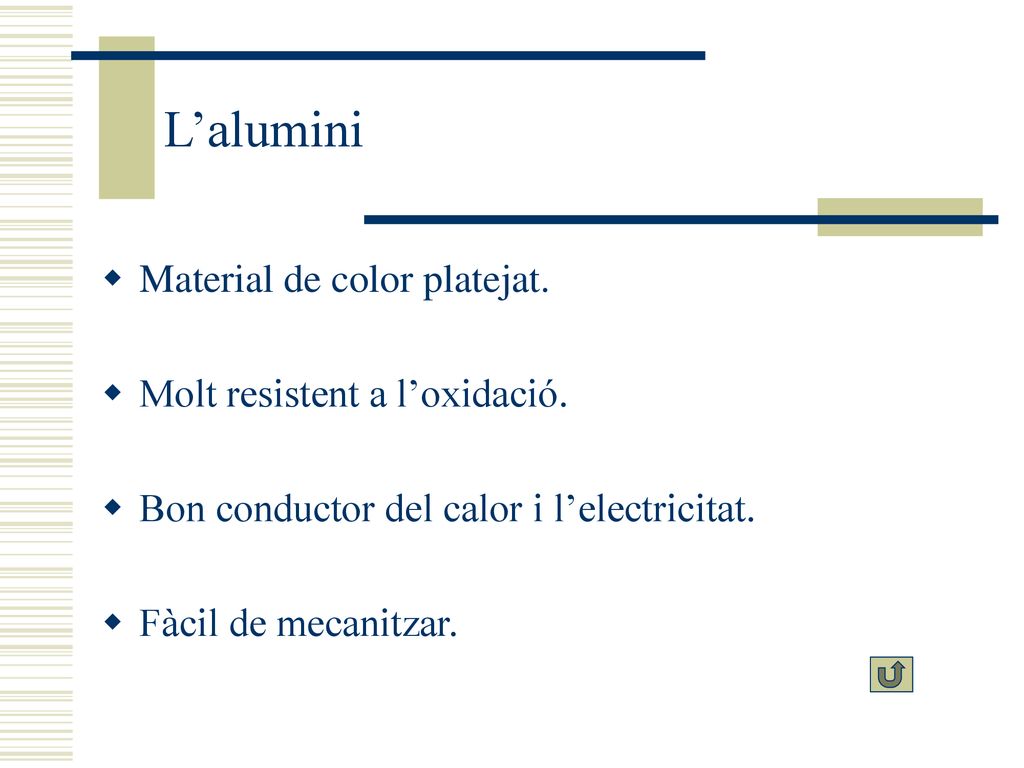

15 L’alumini Material de color platejat. Molt resistent a l’oxidació.
Bon conductor del calor i l’electricitat. Fàcil de mecanitzar.

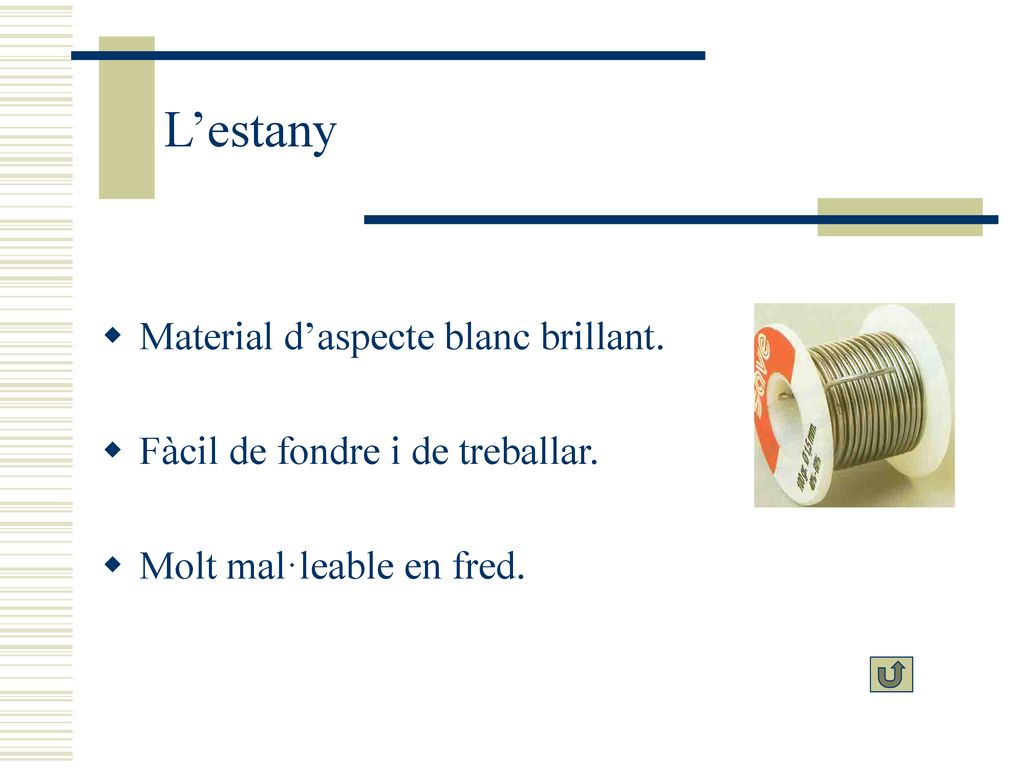

16 L’estany Material d’aspecte blanc brillant.
Fàcil de fondre i de treballar. Molt mal·leable en fred.

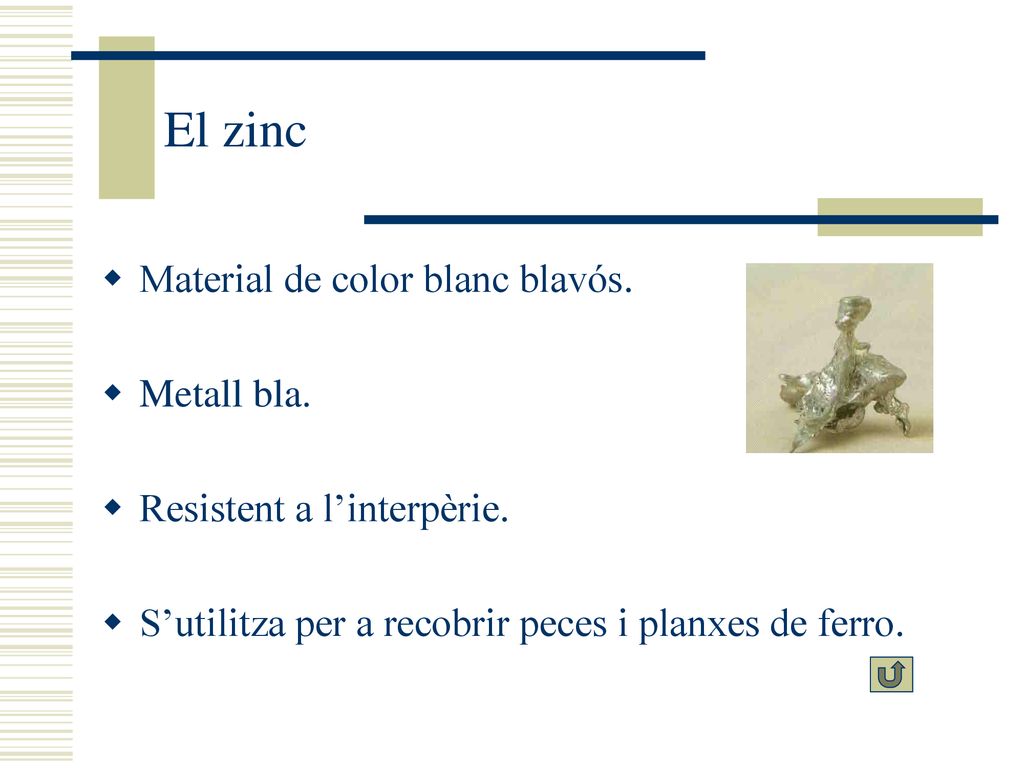

17 El zinc Material de color blanc blavós. Metall bla.
Resistent a l’interpèrie. S’utilitza per a recobrir peces i planxes de ferro.

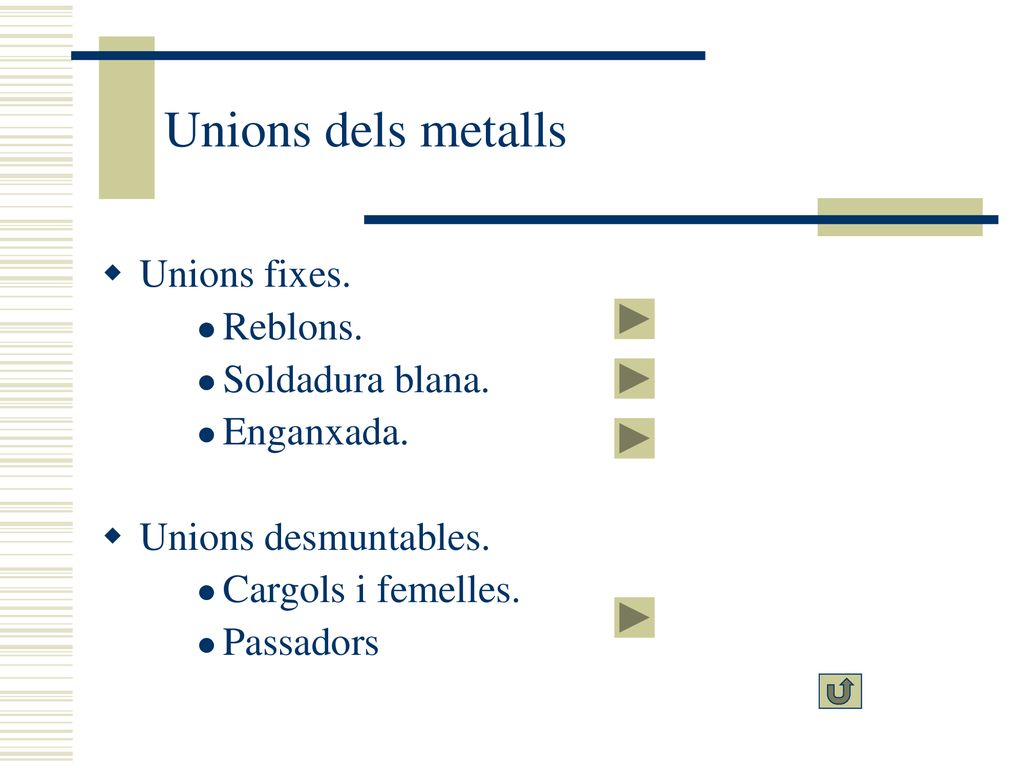

18 Unions dels metalls Unions fixes. Reblons. Soldadura blana. Enganxada.
Unions desmuntables. Cargols i femelles. Passadors

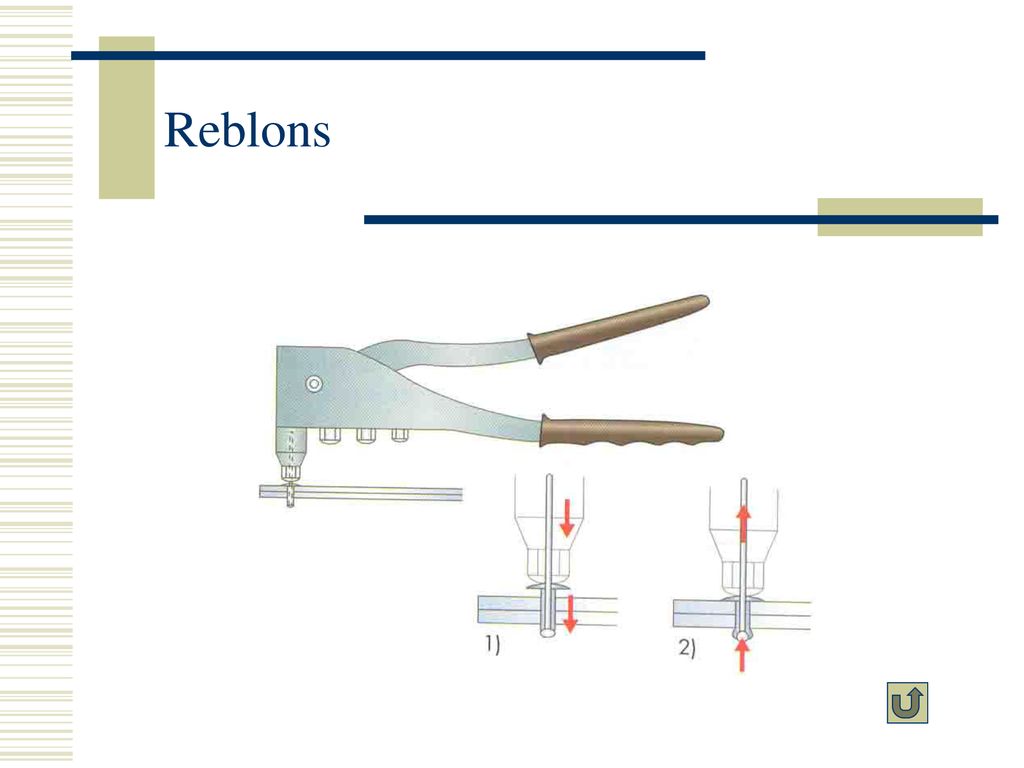

19 Reblons

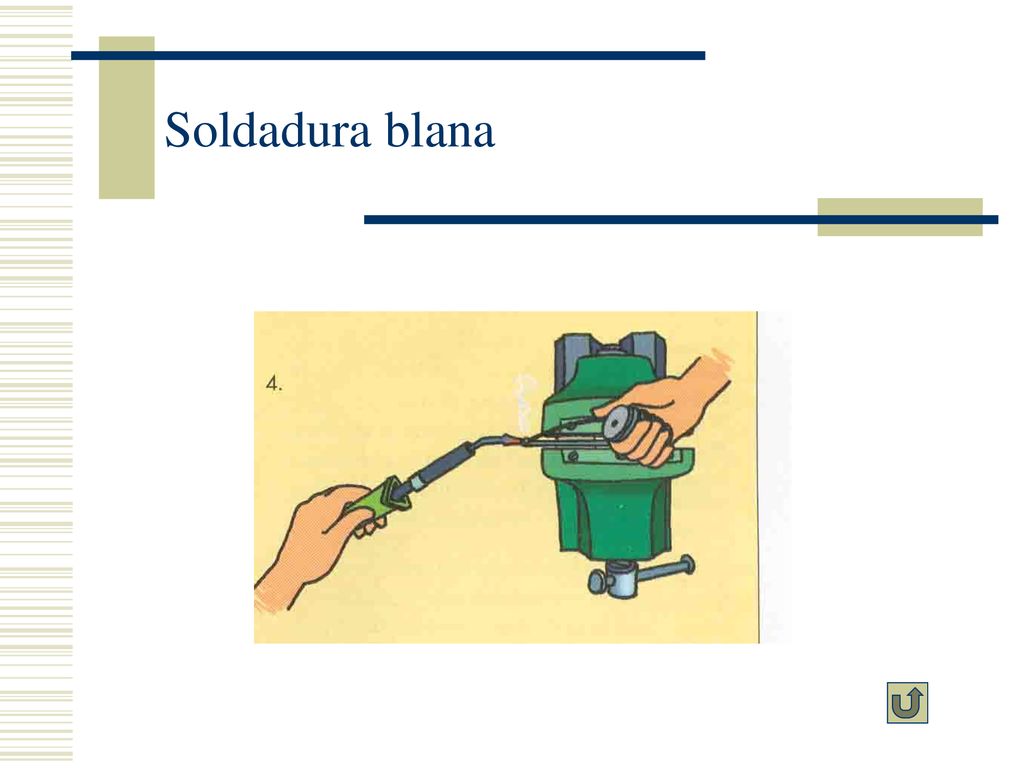

20 Soldadura blana

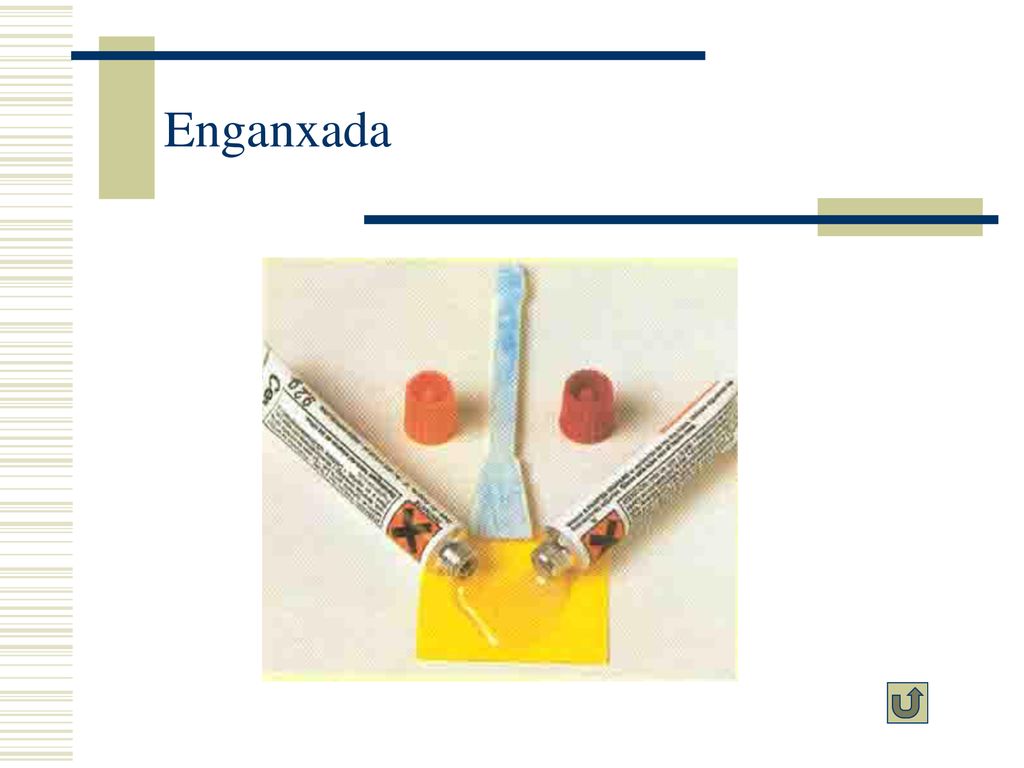

21 Enganxada

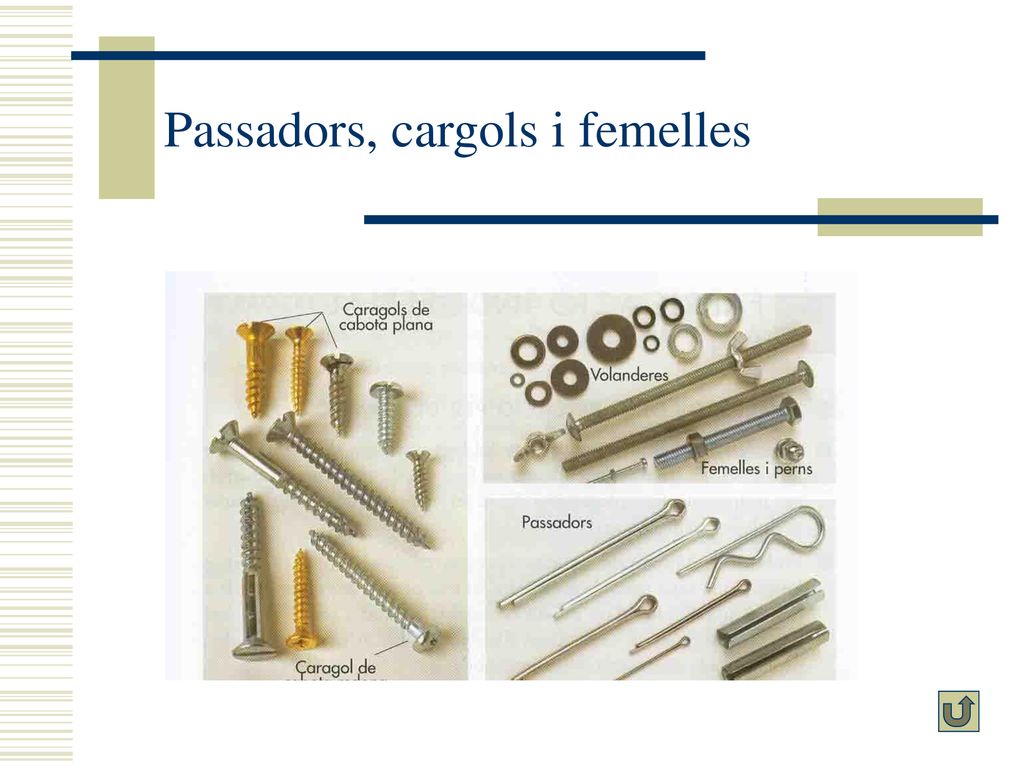

22 Passadors, cargols i femelles

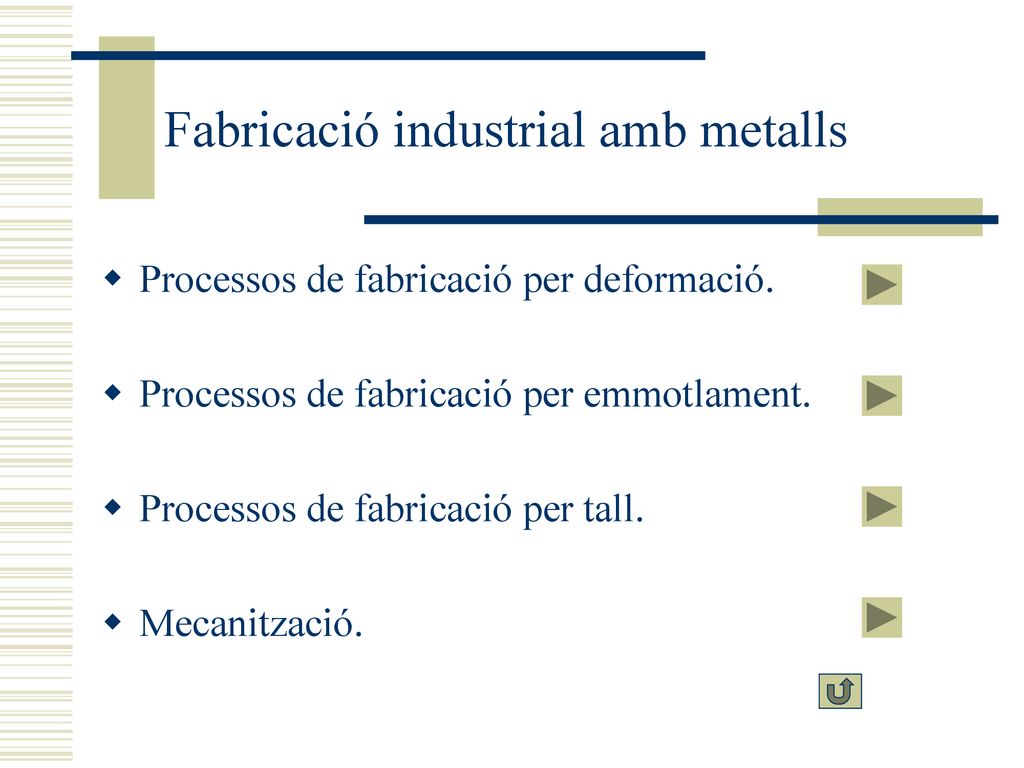

23 Fabricació industrial amb metalls
Processos de fabricació per deformació. Processos de fabricació per emmotlament. Processos de fabricació per tall. Mecanització.

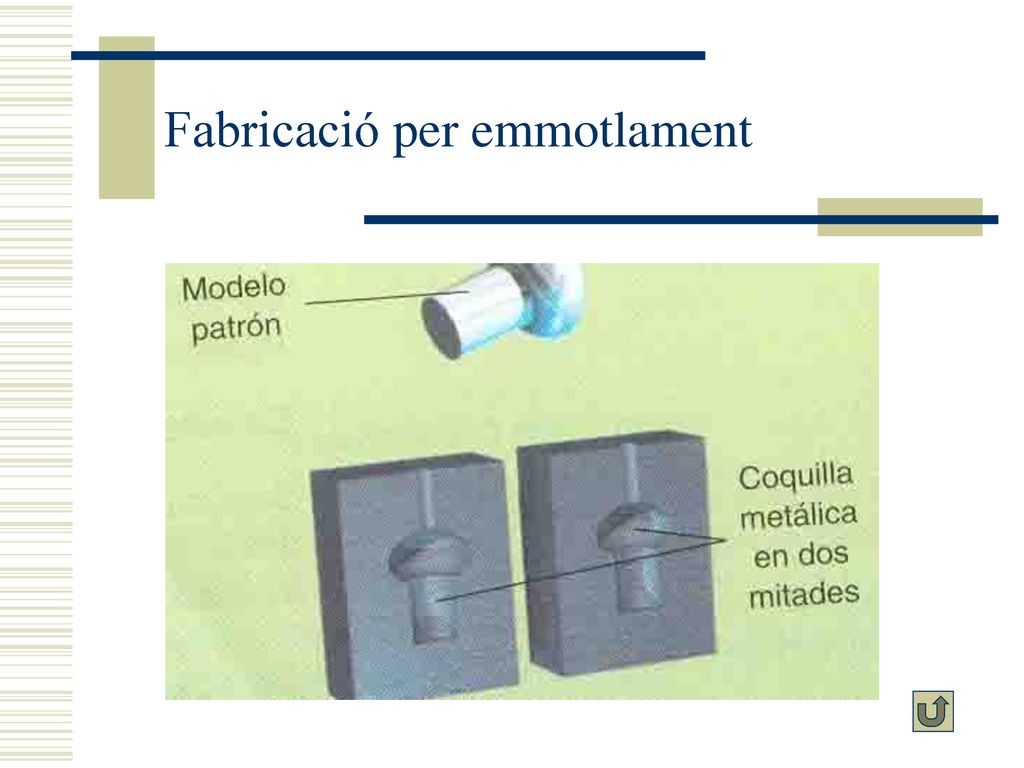

24 Fabricació per emmotlament

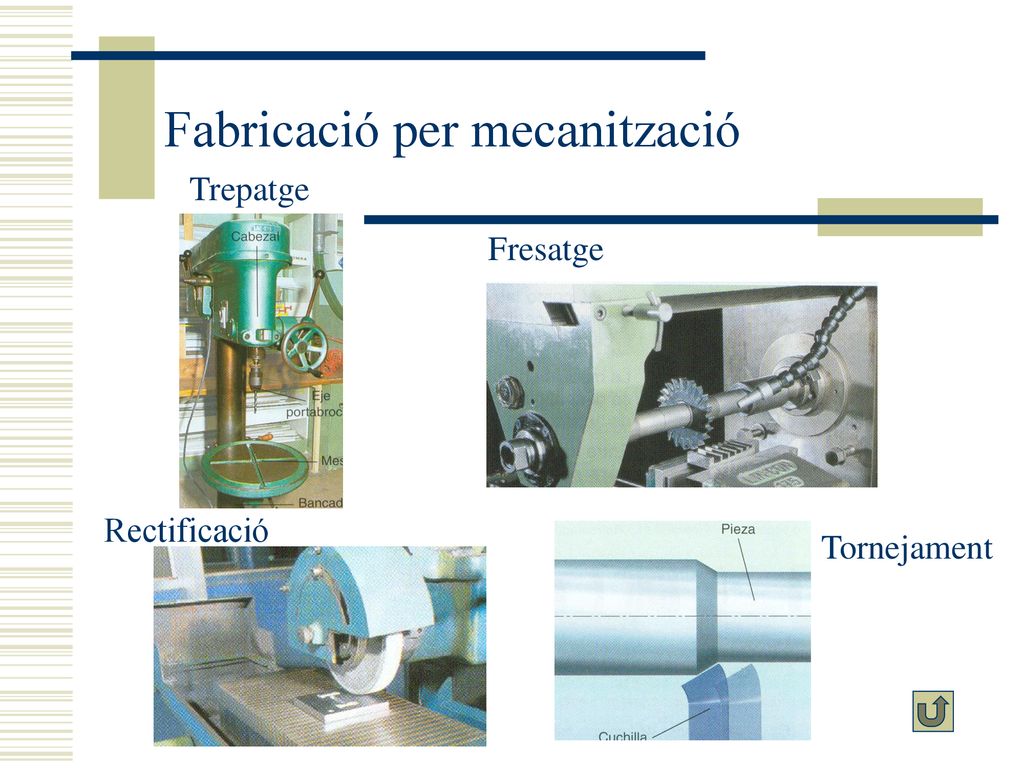

25 Fabricació per mecanització
Trepatge Fresatge Rectificació Tornejament

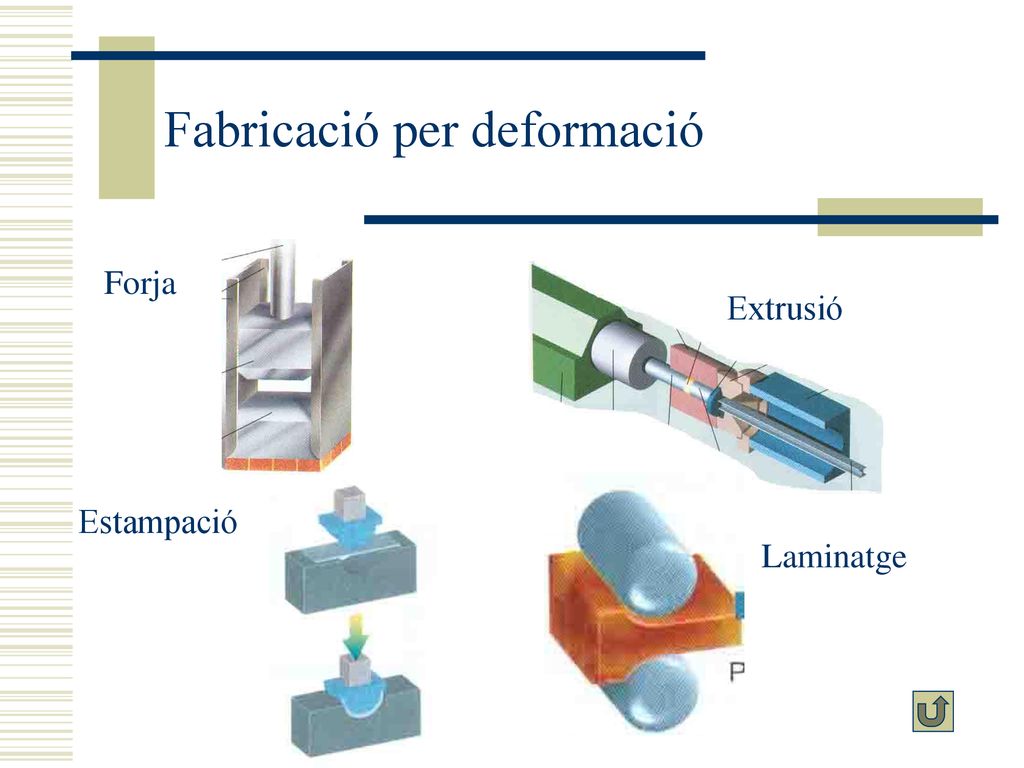

26 Fabricació per deformació
Forja Extrusió Estampació Laminatge

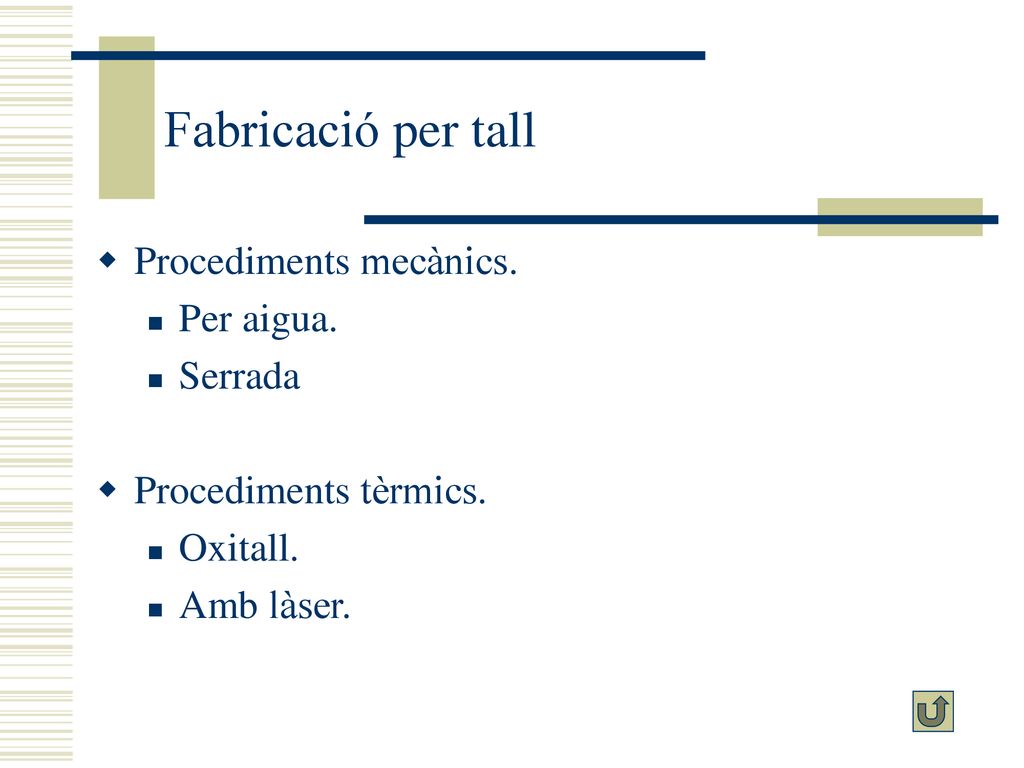

27 Fabricació per tall Procediments mecànics. Per aigua. Serrada
Procediments tèrmics. Oxitall. Amb làser.
