1 Bonet Castellana curs 2004-05

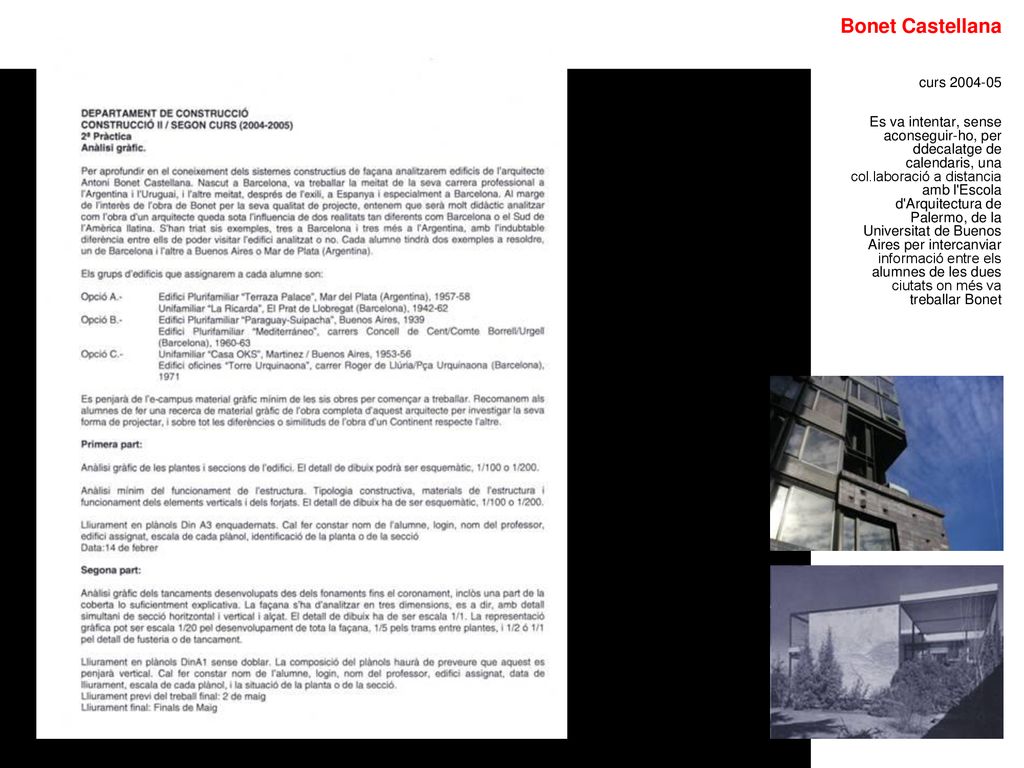

Es va intentar, sense aconseguir-ho, per ddecalatge de calendaris, una col.laboració a distancia amb l'Escola d'Arquitectura de Palermo, de la Universitat de Buenos Aires per intercanviar informació entre els alumnes de les dues ciutats on més va treballar Bonet

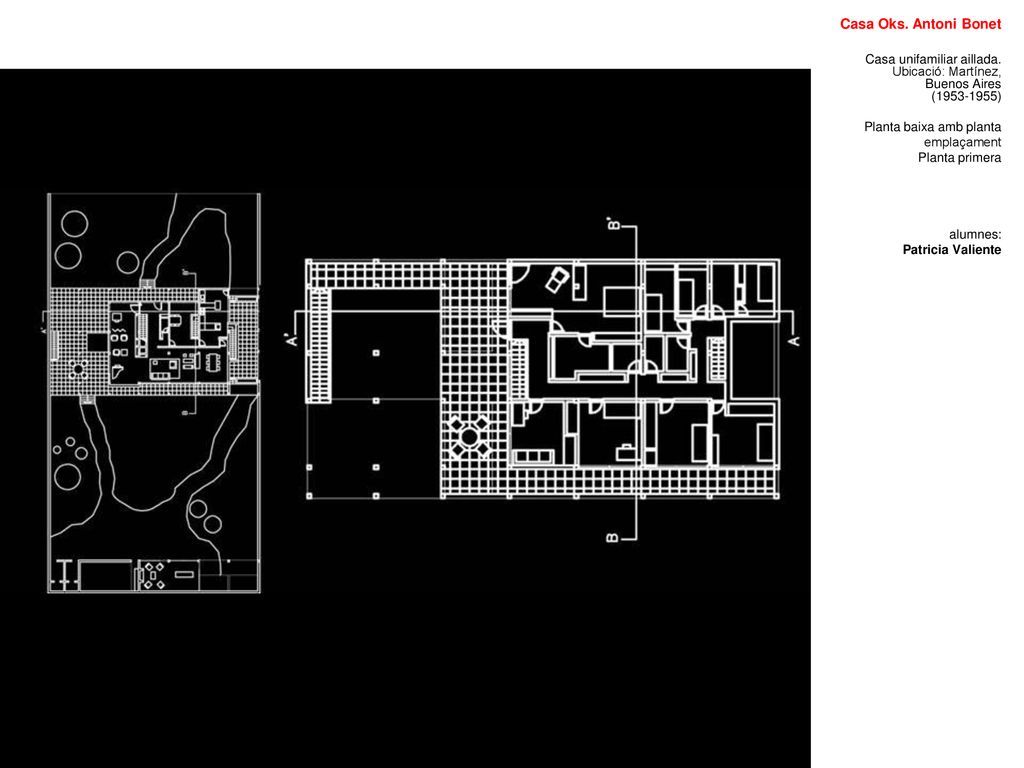

2 Casa Oks. Antoni Bonet Casa unifamiliar aillada. Ubicació: Martínez, Buenos Aires ( ) Planta baixa amb planta emplaçament Planta primera alumnes: Patricia Valiente

3 1 Casa Oks. Antoni Bonet Secció longitudinal A’-A Secció detall 1

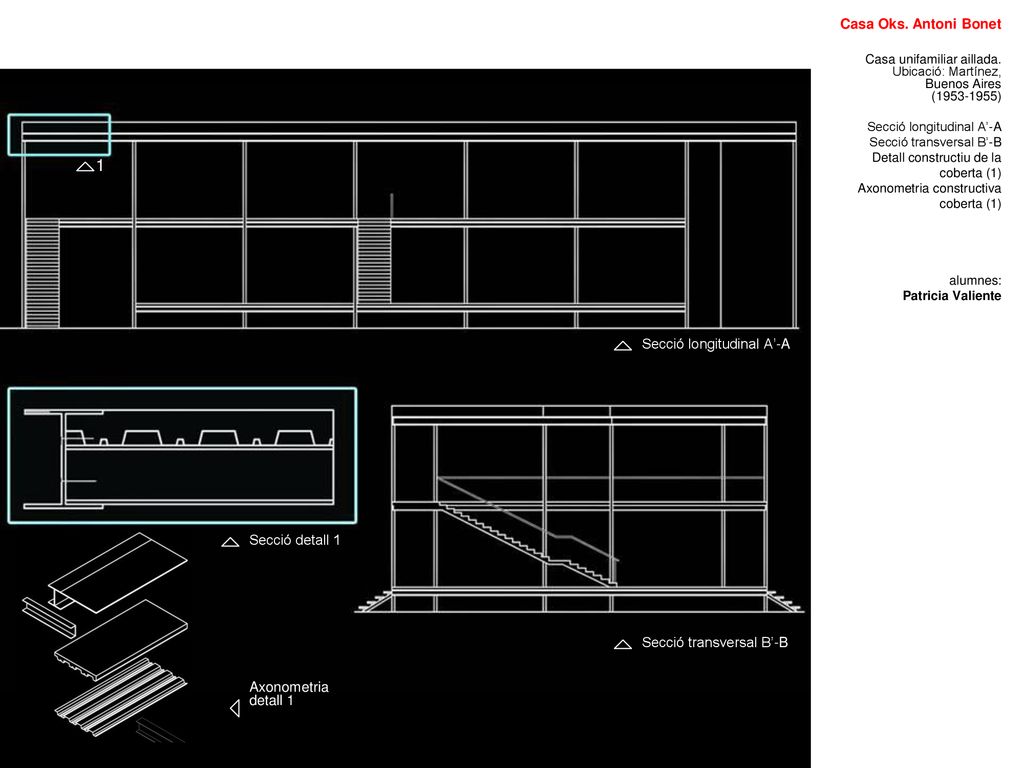

Casa unifamiliar aillada. Ubicació: Martínez, Buenos Aires ( ) Secció longitudinal A’-A Secció transversal B’-B Detall constructiu de la coberta (1) Axonometria constructiva coberta (1) alumnes: Patricia Valiente 1 Secció longitudinal A’-A Secció detall 1 Axonometria detall 1 Secció transversal B’-B

4 Casa Oks. Antoni Bonet Peça ceràmica Maó foradat Biga metàl·lica

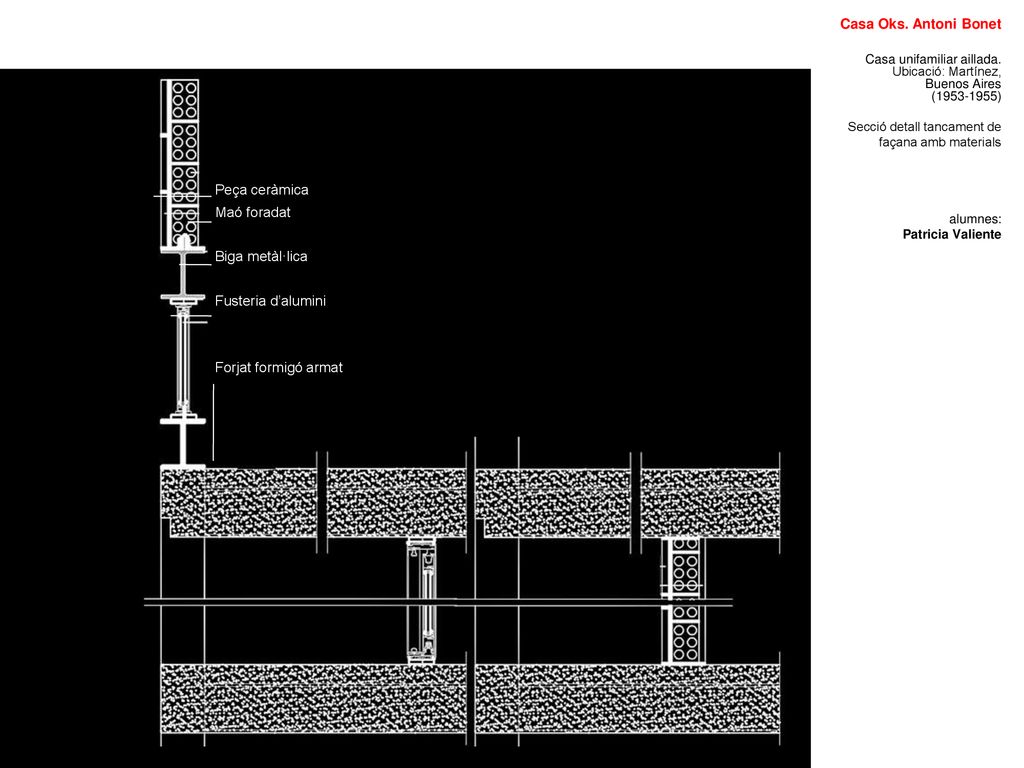

Casa unifamiliar aillada. Ubicació: Martínez, Buenos Aires ( ) Secció detall tancament de façana amb materials alumnes: Patricia Valiente  Peça ceràmica Maó foradat Biga metàl·lica Fusteria d’alumini Forjat formigó armat

5 Casa La Ricarda. Antoni Bonet

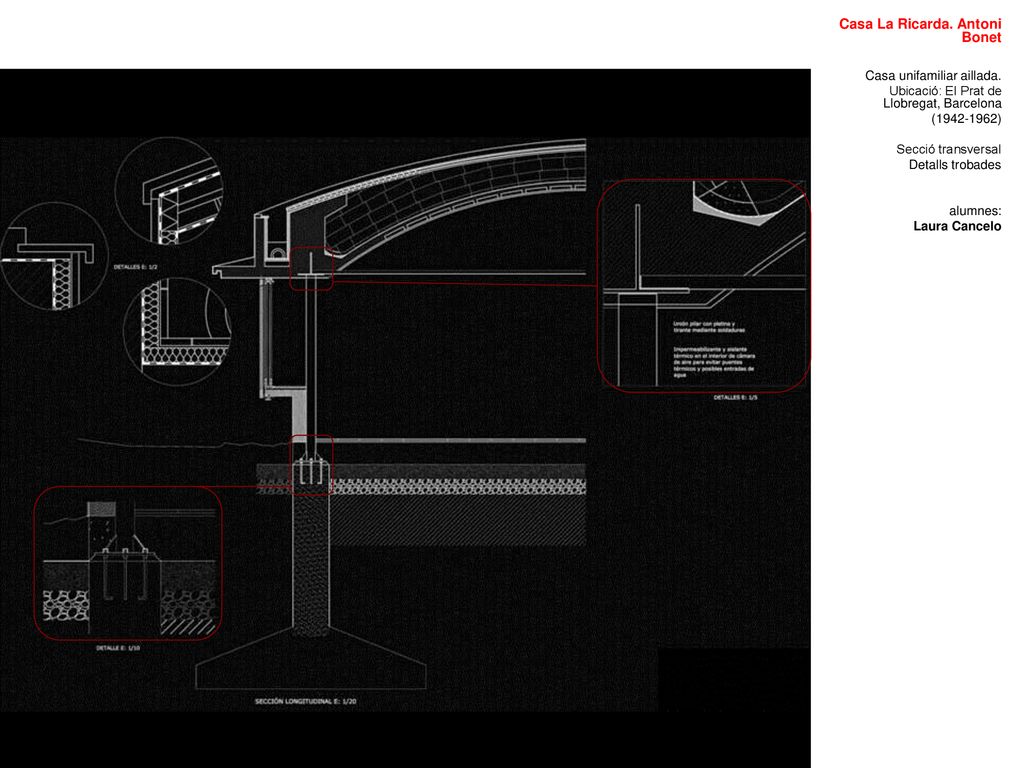

Casa unifamiliar aillada. Ubicació: El Prat de Llobregat, Barcelona ( ) Secció transversal Detalls trobades alumnes: Laura Cancelo

6 Casa La Ricarda. Antoni Bonet

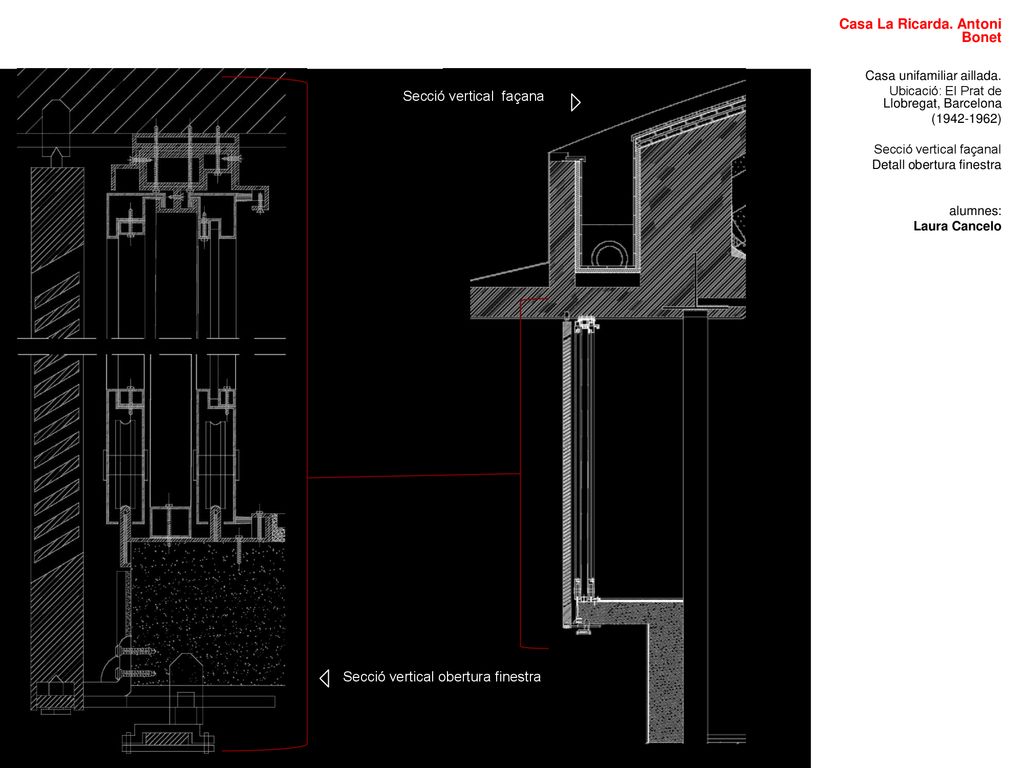

Casa unifamiliar aillada. Ubicació: El Prat de Llobregat, Barcelona ( ) Secció vertical façanal Detall obertura finestra alumnes: Laura Cancelo  Secció vertical façana Secció vertical obertura finestra

7 Casa La Ricarda. Antoni Bonet

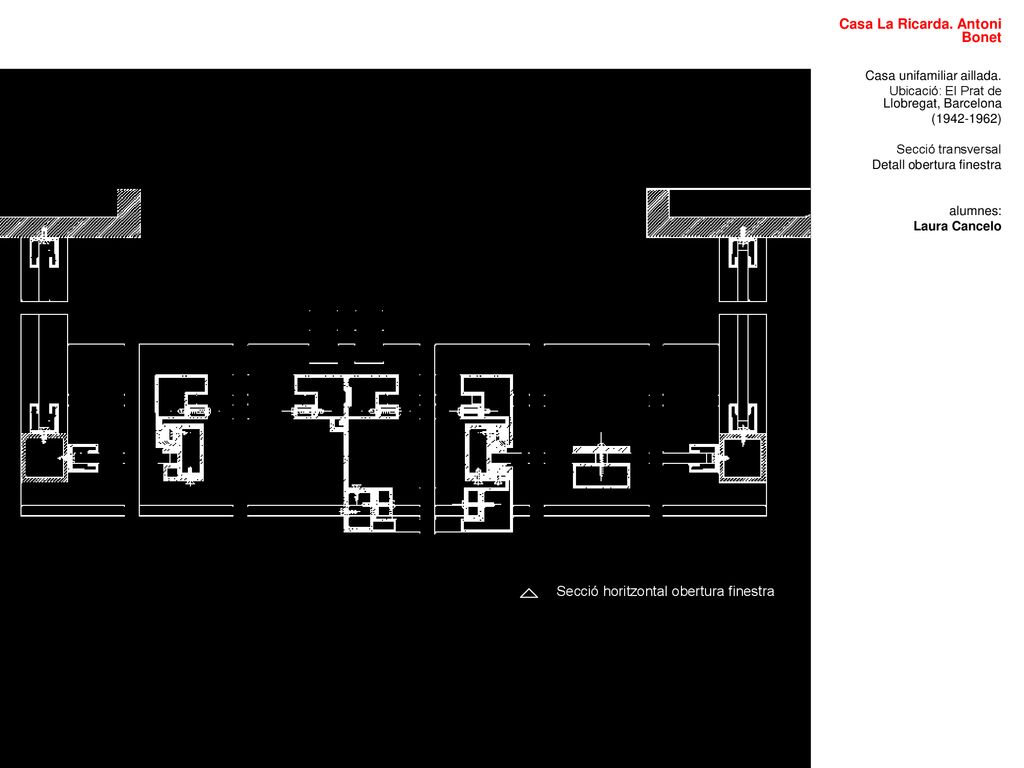

Casa unifamiliar aillada. Ubicació: El Prat de Llobregat, Barcelona ( ) Secció transversal Detall obertura finestra alumnes: Laura Cancelo  Secció horitzontal obertura finestra

8 Casa La Ricarda. Antoni Bonet
Casa unifamiliar aillada. Ubicació: El Prat de Llobregat, Barcelona ( ) Seccions longitudinals Detall ventilació coberta alumnes: Laura Cancelo  Detall ventilació de la coberta Seccions longitudinals verticals

9 Casa La Ricarda. Antoni Bonet

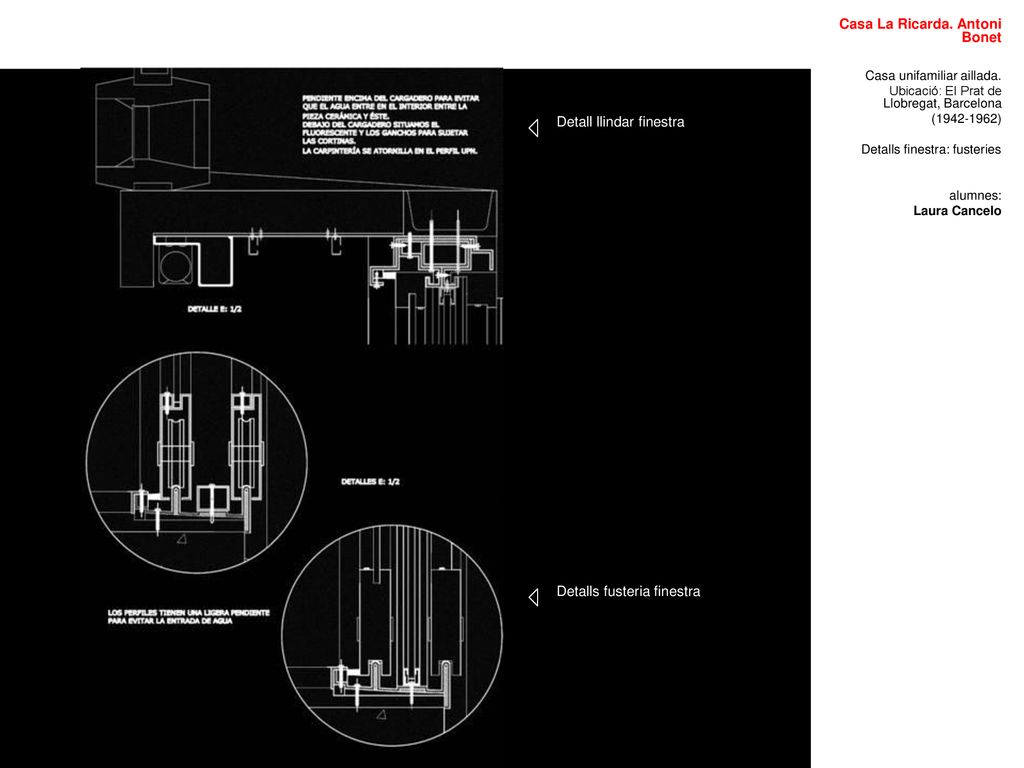

Casa unifamiliar aillada. Ubicació: El Prat de Llobregat, Barcelona ( ) Detalls finestra: fusteries alumnes: Laura Cancelo  Detall llindar finestra Detalls fusteria finestra

10 Casa La Ricarda. Antoni Bonet

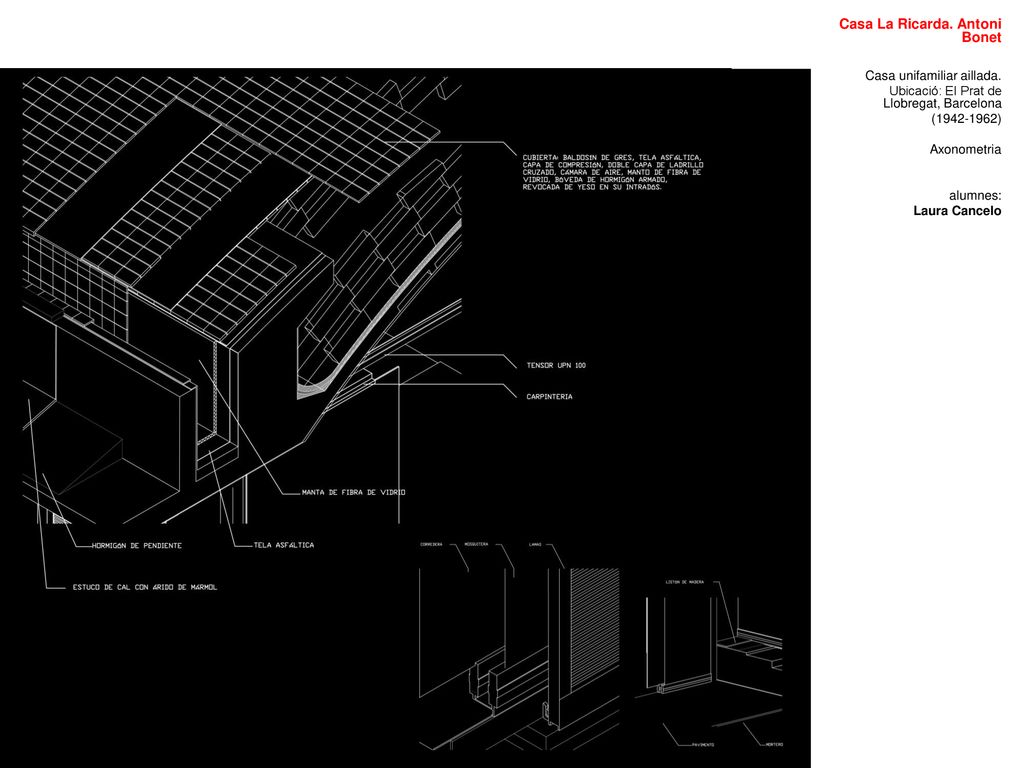

Casa unifamiliar aillada. Ubicació: El Prat de Llobregat, Barcelona ( ) Axonometria alumnes: Laura Cancelo  Detalls fusteria finestra

11 Torre Urquinaona. Antoni Bonet
Edifici d’oficines. Ubicació: carrer Roger de Llúria amb Plaça Urquinaona, Barcelona. (1971) Planta baixa Plantes primera a quarta Plantes cinquena a vint-i-dosena alumnes: Patricia Valiente  LLEGENDA Jàsseres metàl·liques Biguetes metàl·liques Cèrcol perimetral Límit del forjat Pilars metàl·lics Xapes metàl·liques Murs d’arriostrament Forjats: Als soterranis es vans construir mitjançant plaques pretensades prefabricades no combustibles i recolzades sobre les jàsseres metàl·liques de l’estructura, les quals estàn recobertes de formigó armat. A la planta baixa i pisos, els forjats són de biguestes metàl·liques amb intereixos d’1.50 metres salvats amb xapa nervada i una llosa de formigó armat. Estructura: Metàl·lica de nusos rígids hiperestàtics formats en la seva majoria per perfils compostos, per sobrepassar aquests tamanys màxims de limitació. Escales: Als soterranis són de formigó armat. A la torre (pp. 5 a 22) són de entornpeu metàl·lic amb graons de granit armat soldats a aquest. L’escala exterior de la setena planta a la segona és d’entornpeu metàl·lic i graons de xarxa metàl·lica. Estructura planta baixa Estructura plantes 1 a 4 Estructura plantes 5 a 22

12 Torre Urquinaona. Antoni Bonet
Edifici d’oficines. Ubicació: carrer Roger de Llúria amb Plaça Urquinaona, Barcelona. (1971) Secció transversal edifici. Ubicació detalls secció. Axonometria estructura i descens de càrregues. alumnes: Patricia Valiente Ubicació detalls A i B A B Axonometria estructura Secció transversal

13 A B Torre Urquinaona. Antoni Bonet

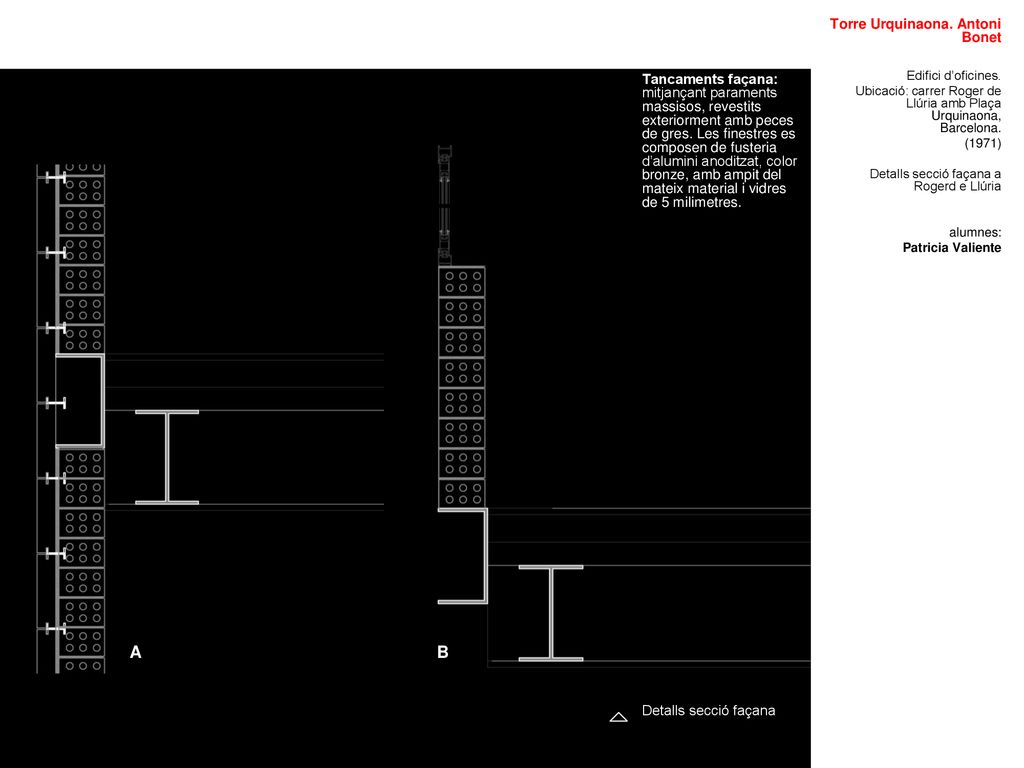

Edifici d’oficines. Ubicació: carrer Roger de Llúria amb Plaça Urquinaona, Barcelona. (1971) Detalls secció façana a Rogerd e Llúria alumnes: Patricia Valiente Tancaments façana: mitjançant paraments massisos, revestits exteriorment amb peces de gres. Les finestres es composen de fusteria d’alumini anoditzat, color bronze, amb ampit del mateix material i vidres de 5 milimetres. A B Detalls secció façana
