2 Método para representar piezas en 3D sobre 3 ejes: X,Y,Z

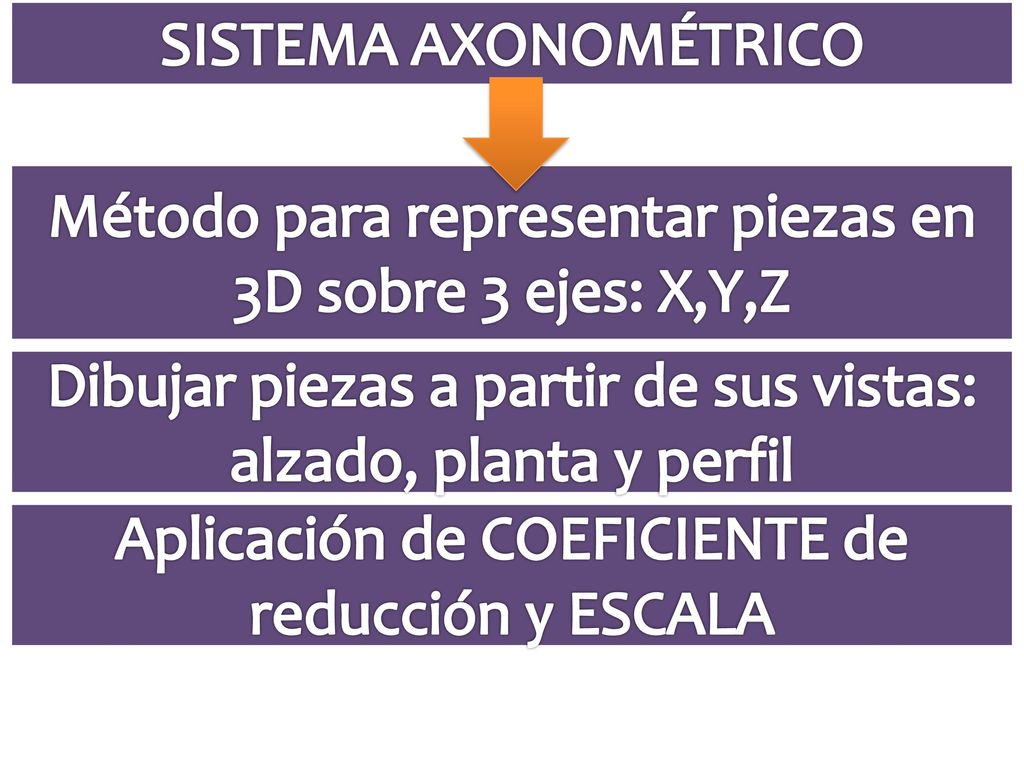

SISTEMA AXONOMÉTRICO Método para representar piezas en 3D sobre 3 ejes: X,Y,Z Dibujar piezas a partir de sus vistas: alzado, planta y perfil Aplicación de COEFICIENTE de reducción y ESCALA

3 SISTEMA AXONOMÉTRICO Perspectiva isométrica: los ejes forman 120º entre sí Perspectiva caballera: dos de los ejes forman 90º entre sí. Perspectiva ISOMÉTRICA Perspectiva CABALLERA

4 Dibujar piezas a partir de sus vistas: alzado, planta y perfil
SISTEMA AXONOMÉTRICO Dibujar piezas a partir de sus vistas: alzado, planta y perfil Pieza Vistas

5 Planta: vista desde arriba
VISTAS DIÉDRICAS Alzado: vista frontal Perfil: vista lateral Planta: vista desde arriba

6 EJES

7 Situar la pieza en los ejes

8 1º Paso: Dibujar un paralelogramo o prisma con las medidas principales de la figura: altura, anchura y profundidad

9 2º Paso: Dibujar las vistas en las caras correspondientes del prisma

10 3º Paso: retirar los volúmenes sobrantes, los “bocados sobrantes”

11 Aplicación del coeficiente de reducción
En perspectiva isométrica consiste en multiplicar todas las medidas por 0’816. 2 x 0’816 1’5 x 0’816

12 Aplicación de la ESCALA
Multiplicar TODAS LAS MEDIDAS (en mm) por la escala indicada. EJEMPLO: e= 2/3 15mmx 2/3 10mm

13 MEDIDA DEFINITIVA SOBRE LOS EJES (Isométrico)
Aplicar coeficiente y escala a TODAS LAS MEDIDAS 15mm x 0’816 x 2/3 8’16mm

14 PASAR DE UNA ESCALA A OTRA
Dibujar una pieza en 2/3 a 5/2 ESCALA 1/1 MEDIDA REAL ESCALA 2/3 Medida que me dan ESCALA 5/2 Medida que debo representar 1º APLICAMOS COEFICIENTE= 15mm x 0’816 10/2 x 3= 15mm 15 x 5 /2= 37.5 Medida que debo representar en los ejes
