1
Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO · Introducción
· El sistema diédrico · El sistema axonométrico · El sistema cónico
2
Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO

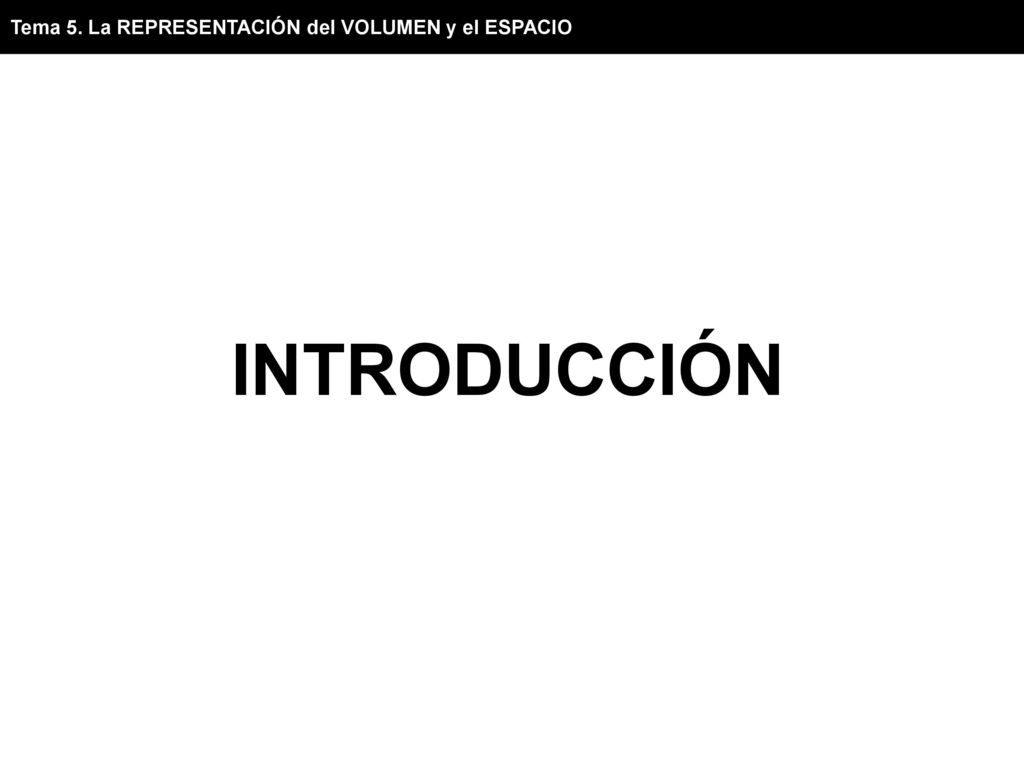

INTRODUCCIÓN
3
Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO
INTRODUCCIÓN Una de las finalidades del dibujo consiste en poder representar los elementos con volumen que nos rodean, sobre un plano que únicamente tiene dos dimensiones. La representación de la realidad puede ser subjetiva o bien puede hacerse con fines descriptivos y objetivos. VISIÓN OBJETIVA VISIÓN SUBJETIVA
4
· EL SISTEMA AXONOMÉTRICO · EL SISTEMA CÓNICO

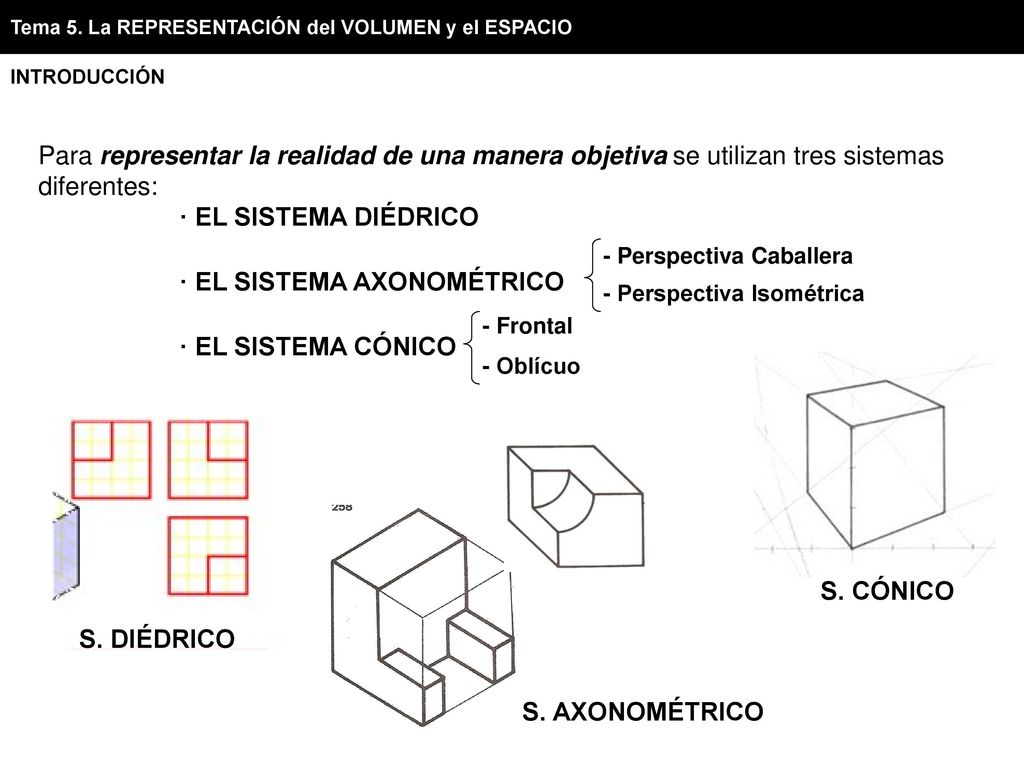

Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO INTRODUCCIÓN Para representar la realidad de una manera objetiva se utilizan tres sistemas diferentes: · EL SISTEMA DIÉDRICO · EL SISTEMA AXONOMÉTRICO · EL SISTEMA CÓNICO - Perspectiva Caballera - Perspectiva Isométrica - Frontal - Oblícuo S. CÓNICO S. DIÉDRICO S. AXONOMÉTRICO
5
Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO

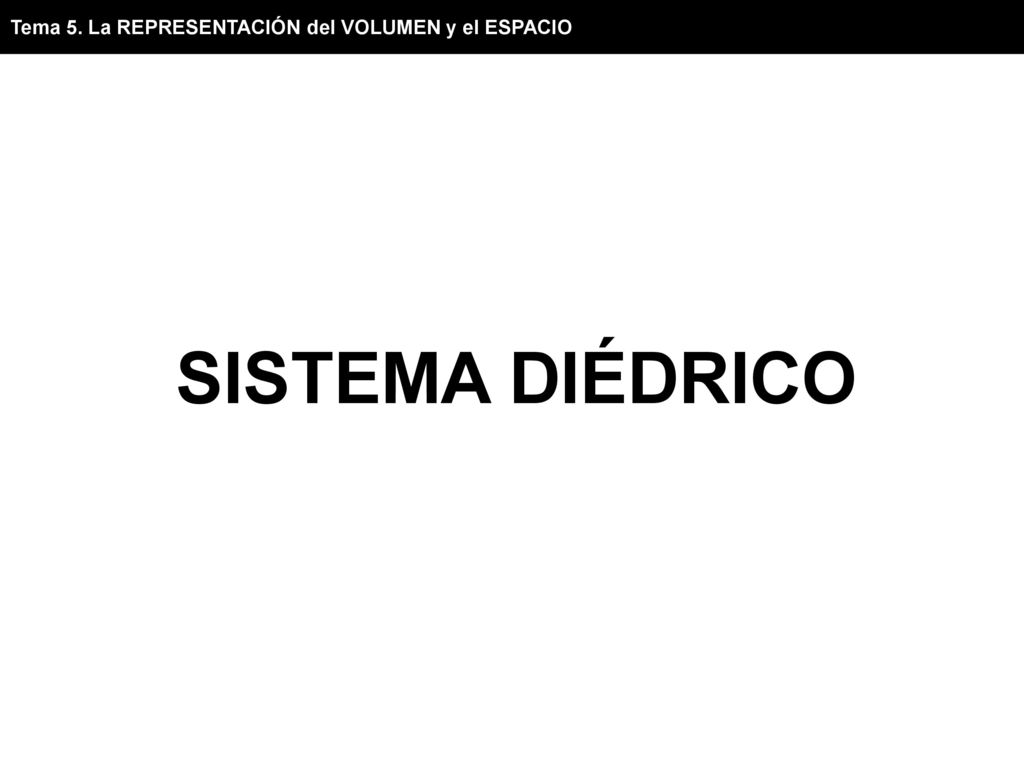

SISTEMA DIÉDRICO
6
Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO

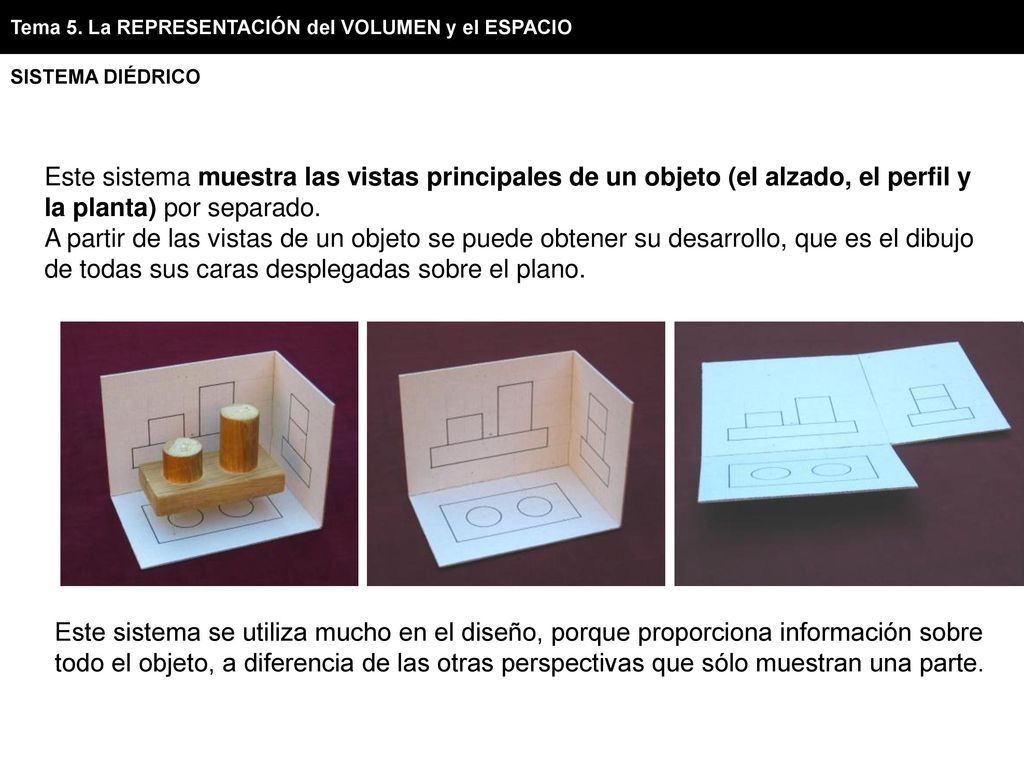

SISTEMA DIÉDRICO Este sistema muestra las vistas principales de un objeto (el alzado, el perfil y la planta) por separado. A partir de las vistas de un objeto se puede obtener su desarrollo, que es el dibujo de todas sus caras desplegadas sobre el plano. Este sistema se utiliza mucho en el diseño, porque proporciona información sobre todo el objeto, a diferencia de las otras perspectivas que sólo muestran una parte.
7
En el sistema diédrico se utilizan básicamente tres vistas:

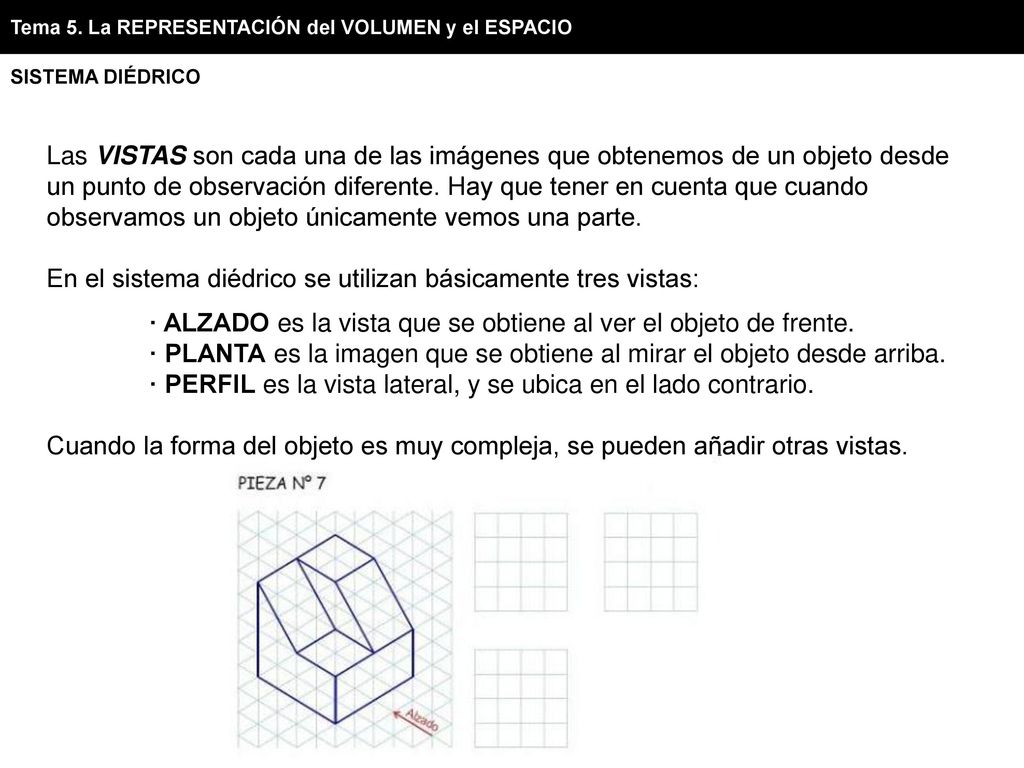

Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO SISTEMA DIÉDRICO Las VISTAS son cada una de las imágenes que obtenemos de un objeto desde un punto de observación diferente. Hay que tener en cuenta que cuando observamos un objeto únicamente vemos una parte. En el sistema diédrico se utilizan básicamente tres vistas: · ALZADO es la vista que se obtiene al ver el objeto de frente. · PLANTA es la imagen que se obtiene al mirar el objeto desde arriba. · PERFIL es la vista lateral, y se ubica en el lado contrario. Cuando la forma del objeto es muy compleja, se pueden añadir otras vistas.
8
Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO

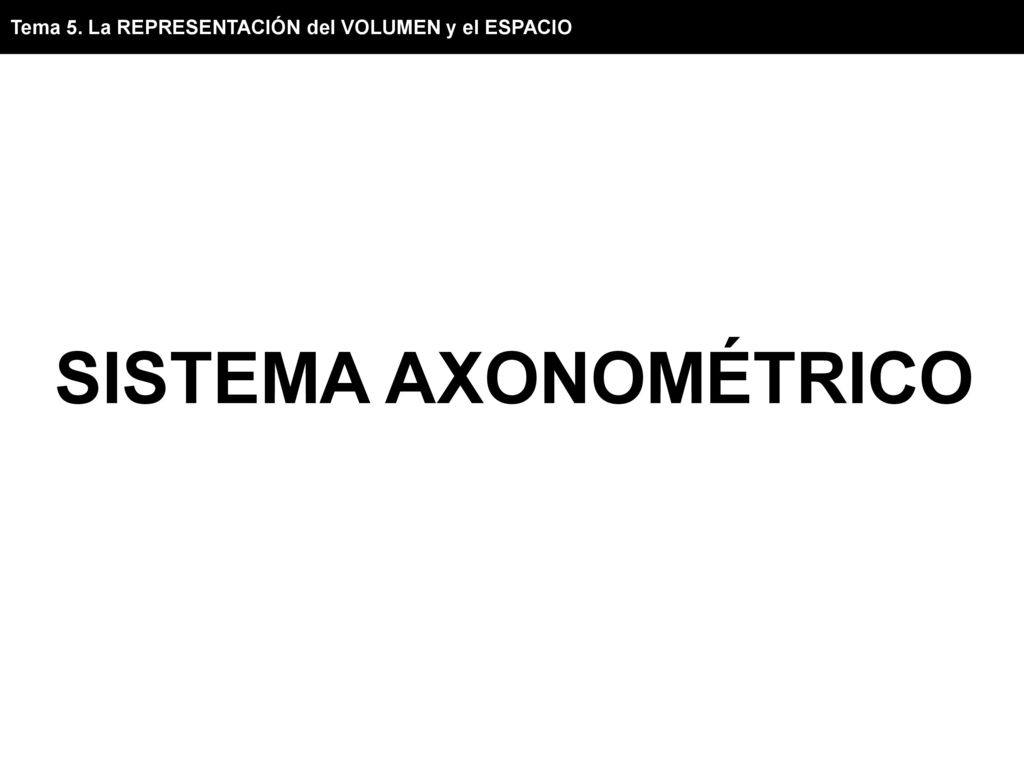

SISTEMA AXONOMÉTRICO
9
Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO

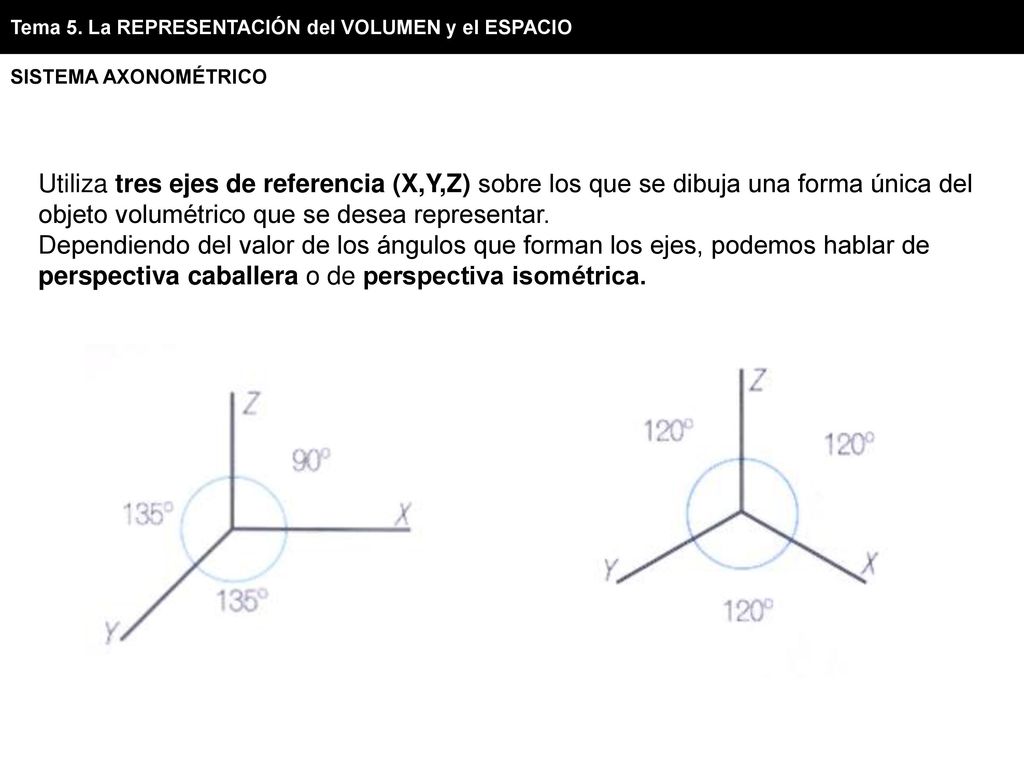

SISTEMA AXONOMÉTRICO Utiliza tres ejes de referencia (X,Y,Z) sobre los que se dibuja una forma única del objeto volumétrico que se desea representar. Dependiendo del valor de los ángulos que forman los ejes, podemos hablar de perspectiva caballera o de perspectiva isométrica.
10
Sistema axonométrico: PERSPECTIVA CABALLERA

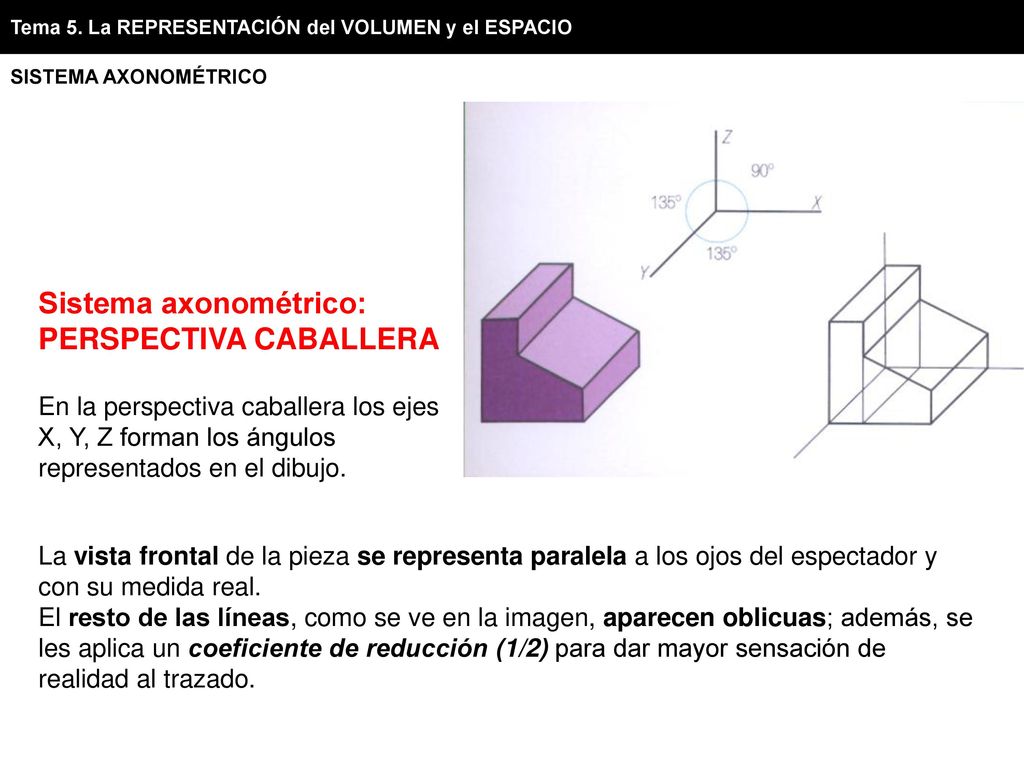

Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO SISTEMA AXONOMÉTRICO Sistema axonométrico: PERSPECTIVA CABALLERA En la perspectiva caballera los ejes X, Y, Z forman los ángulos representados en el dibujo. La vista frontal de la pieza se representa paralela a los ojos del espectador y con su medida real. El resto de las líneas, como se ve en la imagen, aparecen oblicuas; además, se les aplica un coeficiente de reducción (1/2) para dar mayor sensación de realidad al trazado.
11
Sistema axonométrico: PERSPECTIVA ISOMÉTRICA

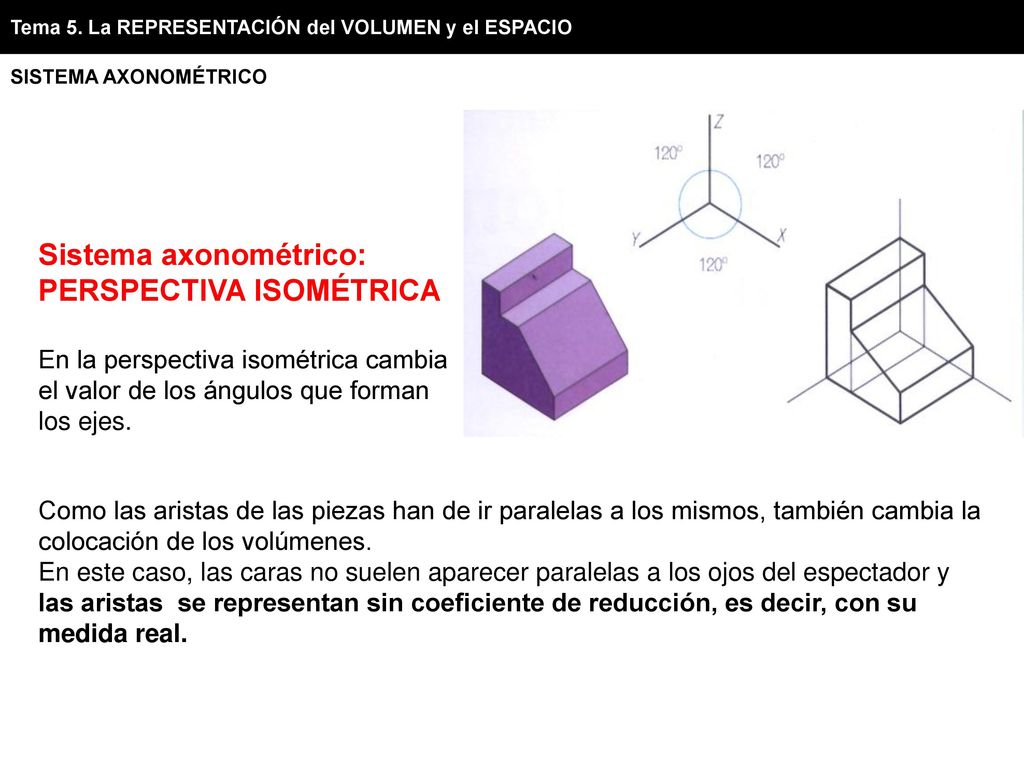

Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO SISTEMA AXONOMÉTRICO Sistema axonométrico: PERSPECTIVA ISOMÉTRICA En la perspectiva isométrica cambia el valor de los ángulos que forman los ejes. Como las aristas de las piezas han de ir paralelas a los mismos, también cambia la colocación de los volúmenes. En este caso, las caras no suelen aparecer paralelas a los ojos del espectador y las aristas se representan sin coeficiente de reducción, es decir, con su medida real.
12
Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO
SISTEMA CÓNICO
13
Tema 5. La REPRESENTACIÓN del VOLUMEN y el ESPACIO

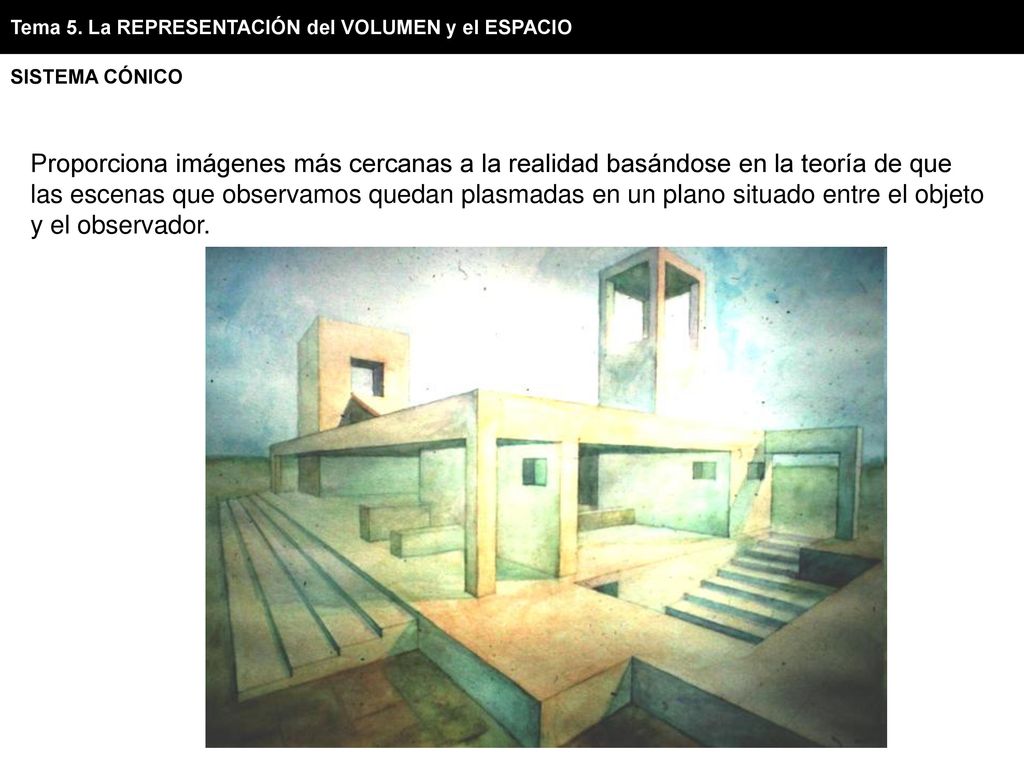

SISTEMA CÓNICO Proporciona imágenes más cercanas a la realidad basándose en la teoría de que las escenas que observamos quedan plasmadas en un plano situado entre el objeto y el observador.
