PROYECCIONES A ISOMETRICO

Presentación del tema: "PROYECCIONES A ISOMETRICO"— Transcripción de la presentación:

1 PROYECCIONES A ISOMETRICO

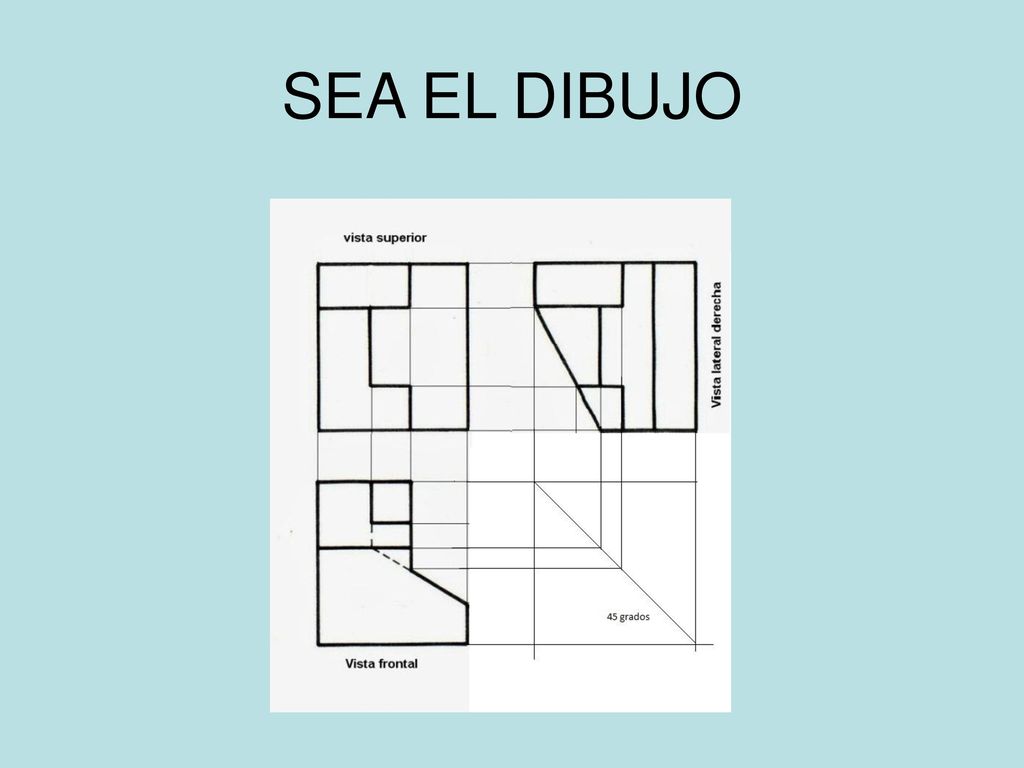

2 SEA EL DIBUJO

3 OPCION 1: Dibujo de proyecciones
USANDO IMAGENES

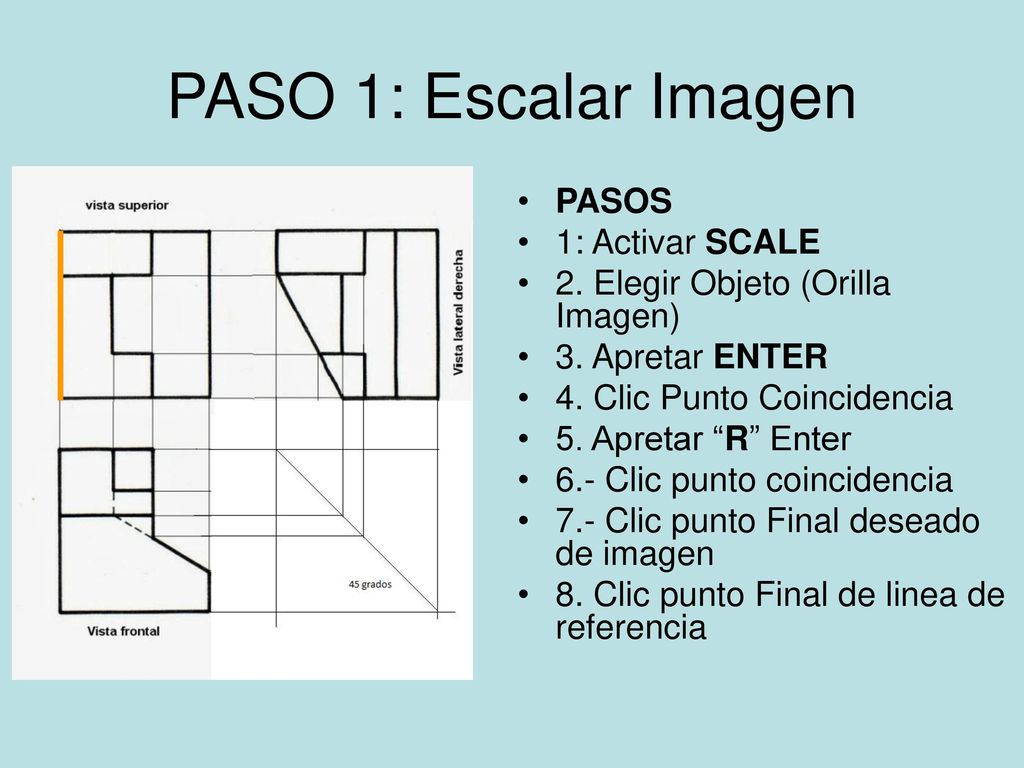

4 PASO 1: Escalar Imagen PASOS 1: Activar SCALE
2. Elegir Objeto (Orilla Imagen) 3. Apretar ENTER 4. Clic Punto Coincidencia 5. Apretar “R” Enter 6.- Clic punto coincidencia 7.- Clic punto Final deseado de imagen 8. Clic punto Final de linea de referencia

5 OPCION 2 1: Dibujo de proyecciones
USANDO MEDIDAS

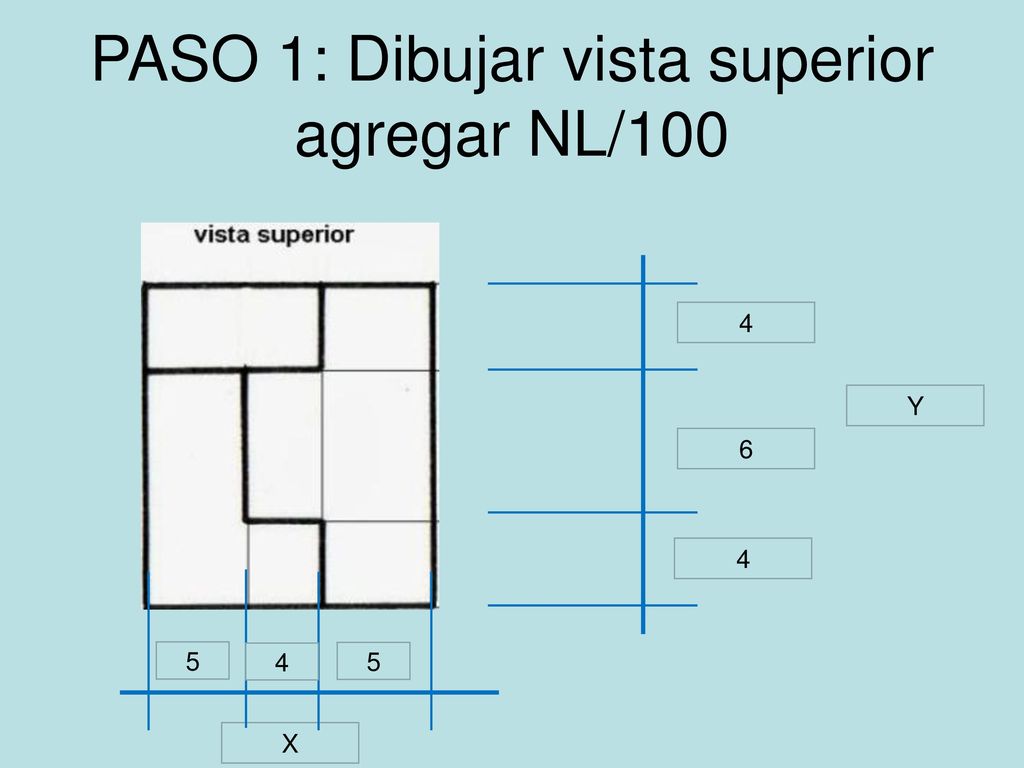

6 PASO 1: Dibujar vista superior agregar NL/100
4 Y 6 4 5 4 5 X

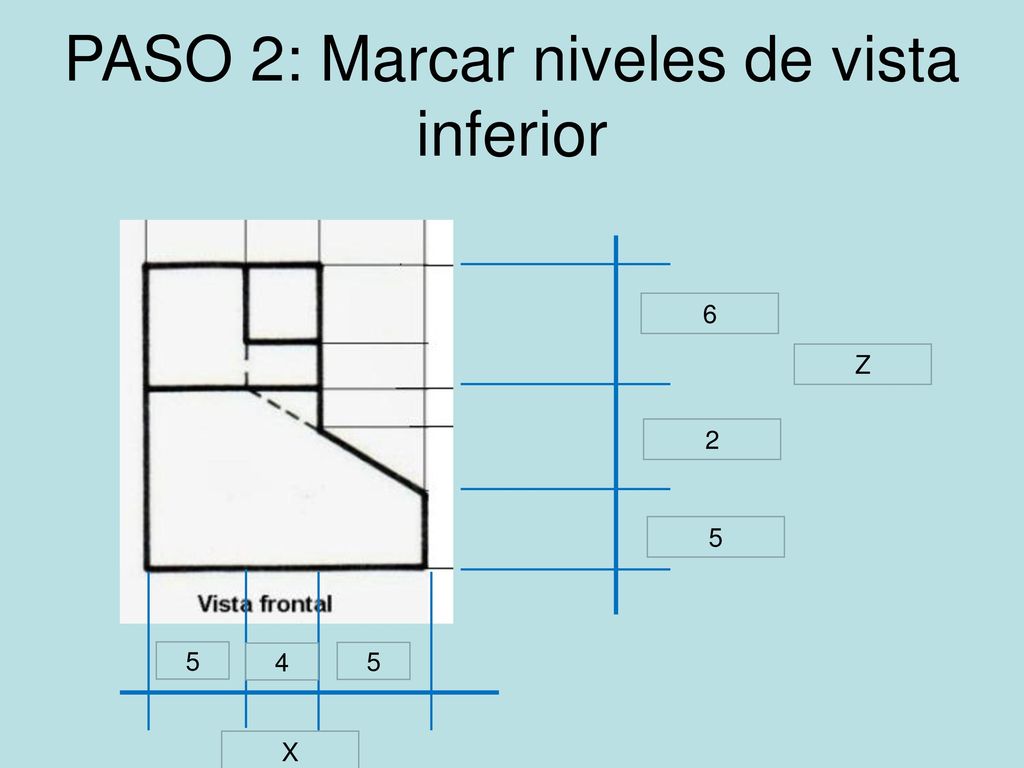

7 PASO 2: Marcar niveles de vista inferior
6 Z 2 5 5 4 5 X

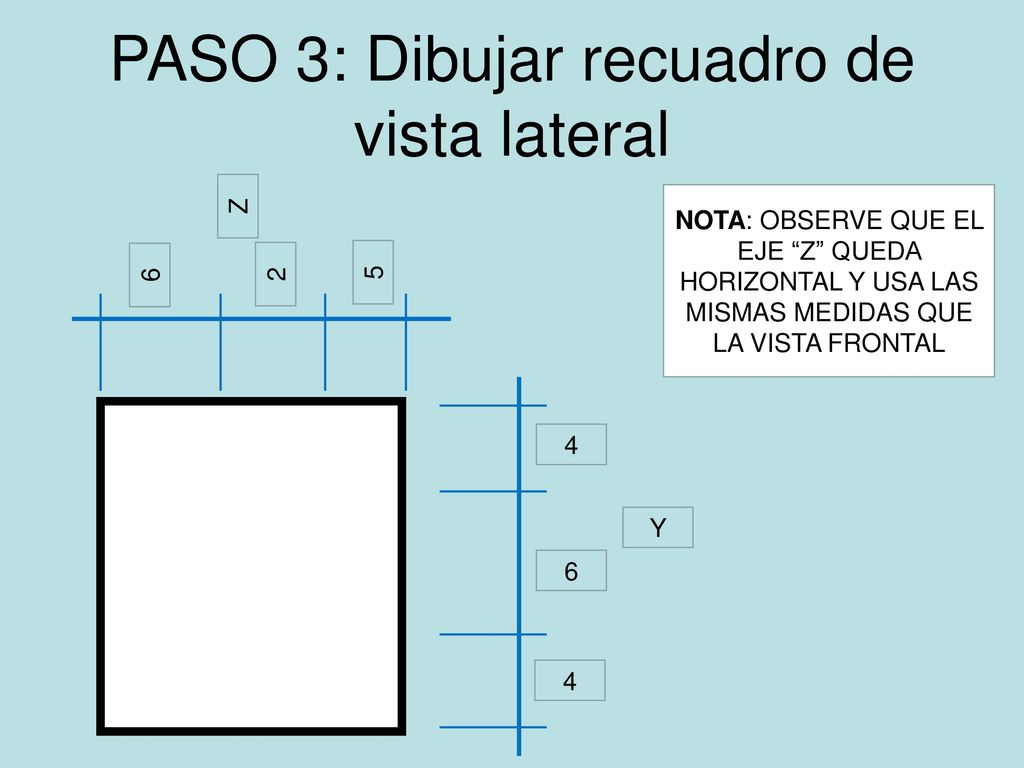

8 PASO 3: Dibujar recuadro de vista lateral
6 2 5 Z NOTA: OBSERVE QUE EL EJE “Z” QUEDA HORIZONTAL Y USA LAS MISMAS MEDIDAS QUE LA VISTA FRONTAL 4 6 Y

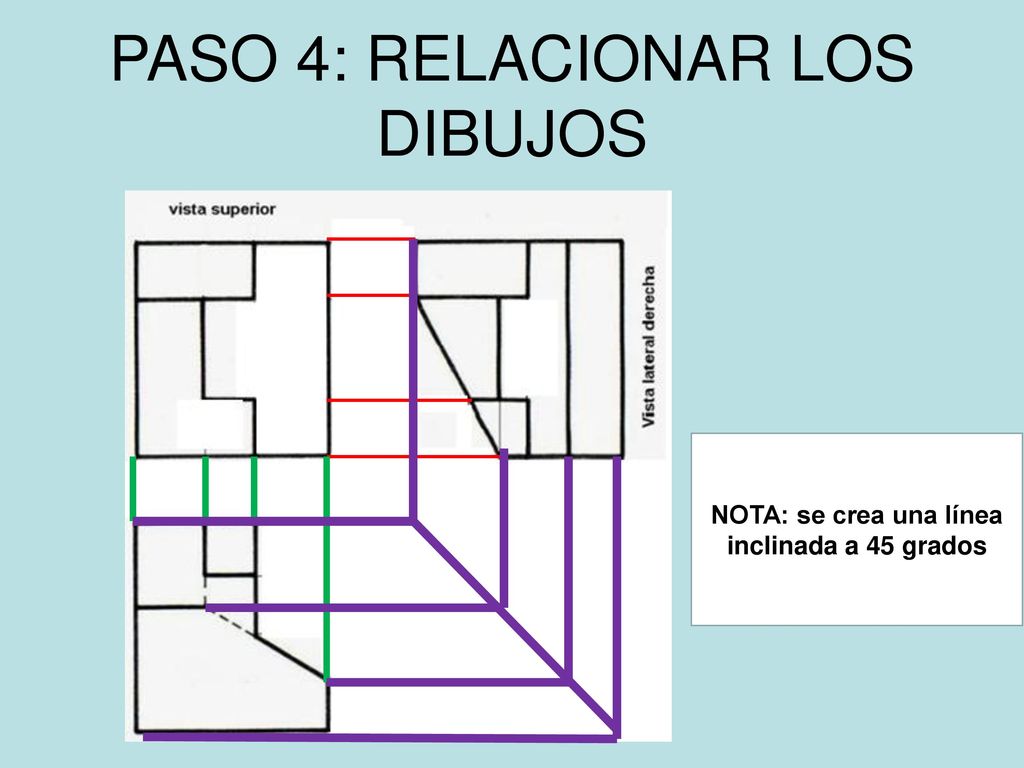

9 PASO 4: RELACIONAR LOS DIBUJOS
NOTA: se crea una línea inclinada a 45 grados

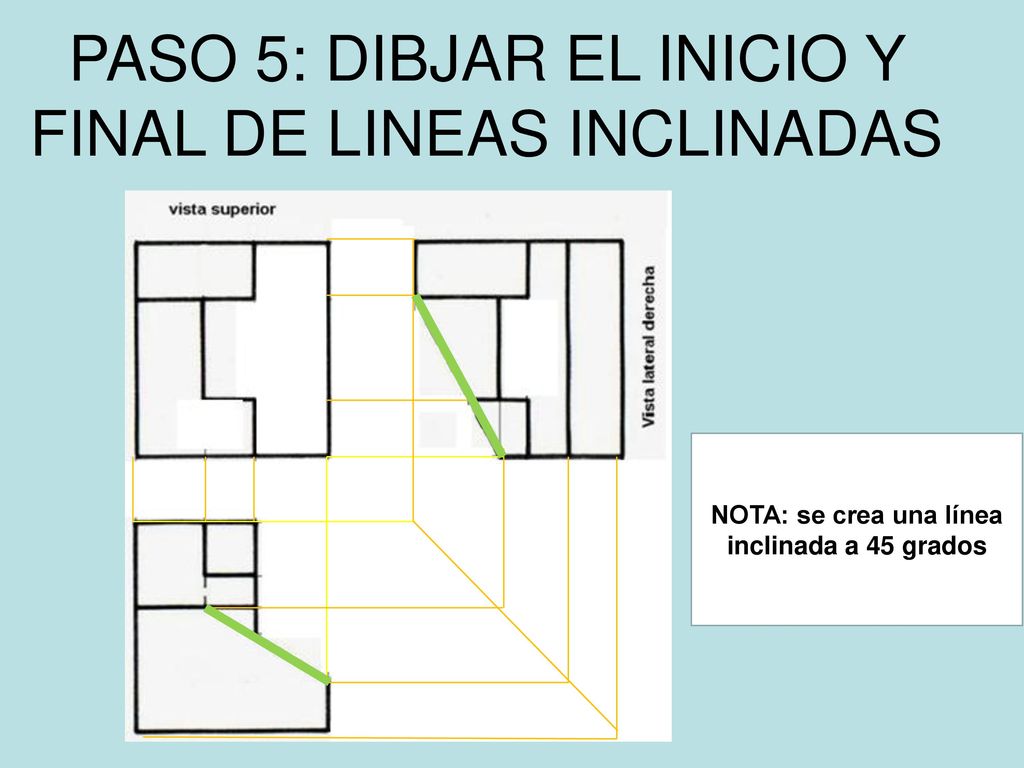

10 PASO 5: DIBJAR EL INICIO Y FINAL DE LINEAS INCLINADAS
NOTA: se crea una línea inclinada a 45 grados

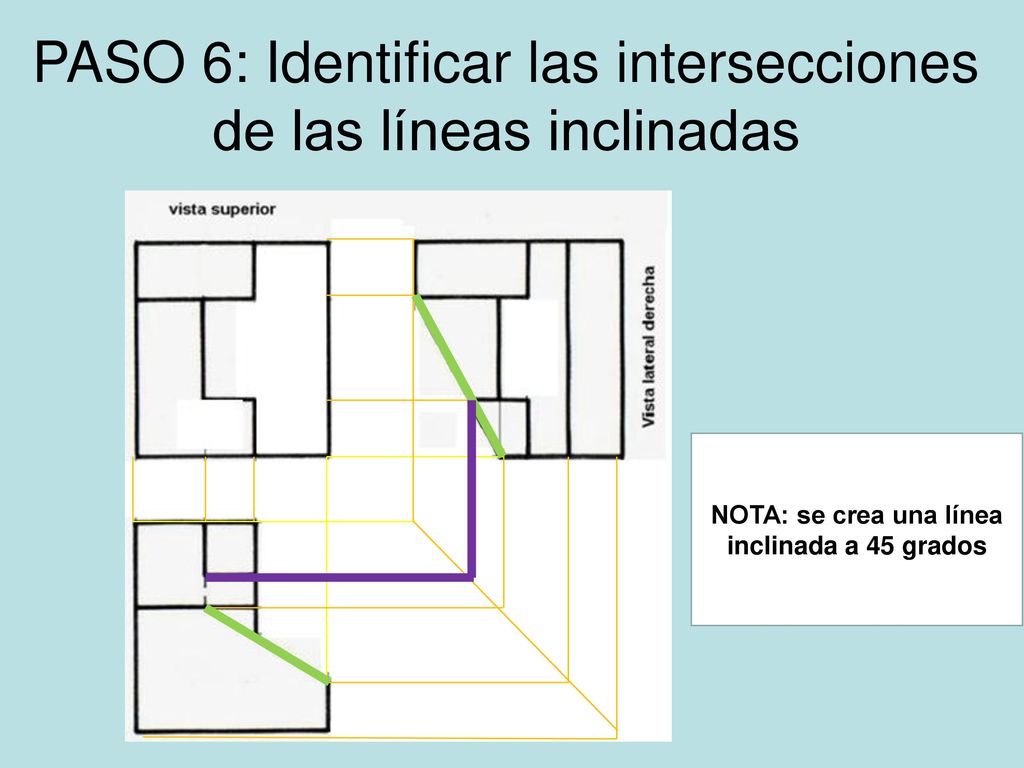

11 PASO 6: Identificar las intersecciones de las líneas inclinadas
NOTA: se crea una línea inclinada a 45 grados

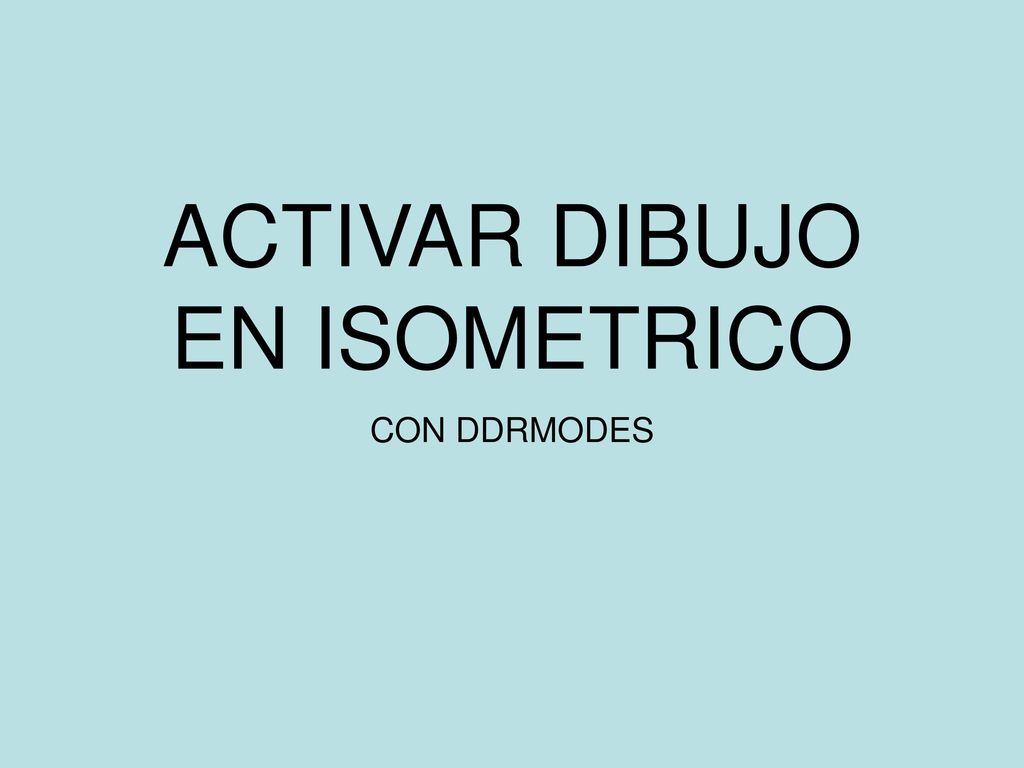

12 ACTIVAR DIBUJO EN ISOMETRICO
CON DDRMODES

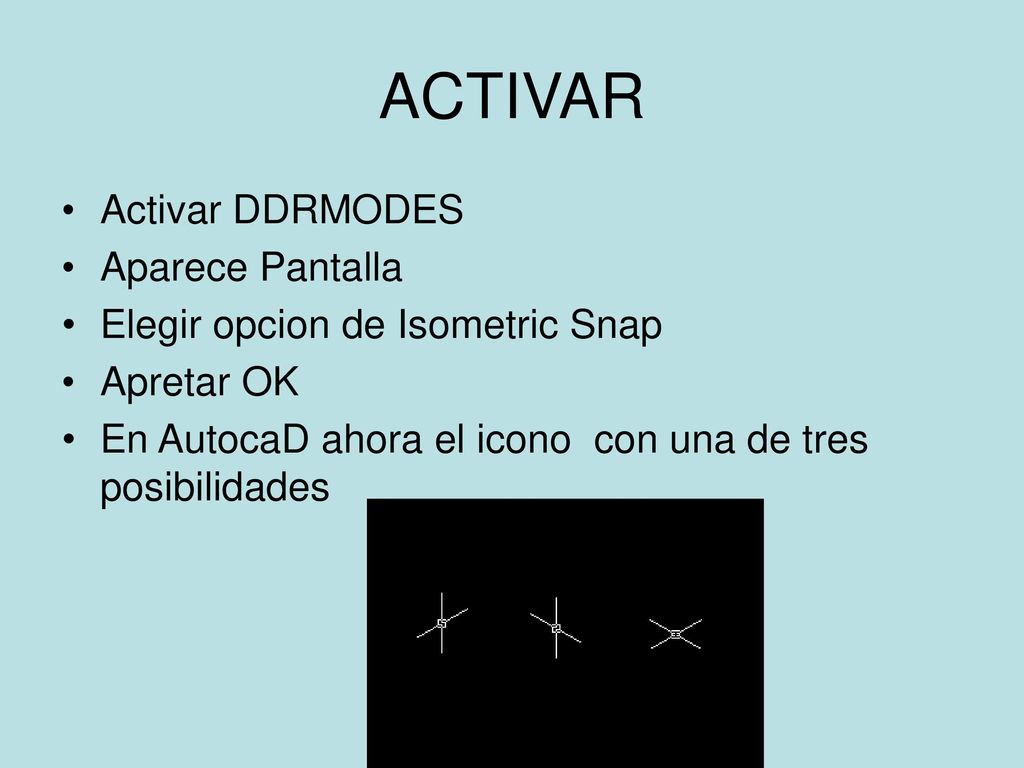

13 ACTIVAR Activar DDRMODES Aparece Pantalla
Elegir opcion de Isometric Snap Apretar OK En AutocaD ahora el icono con una de tres posibilidades

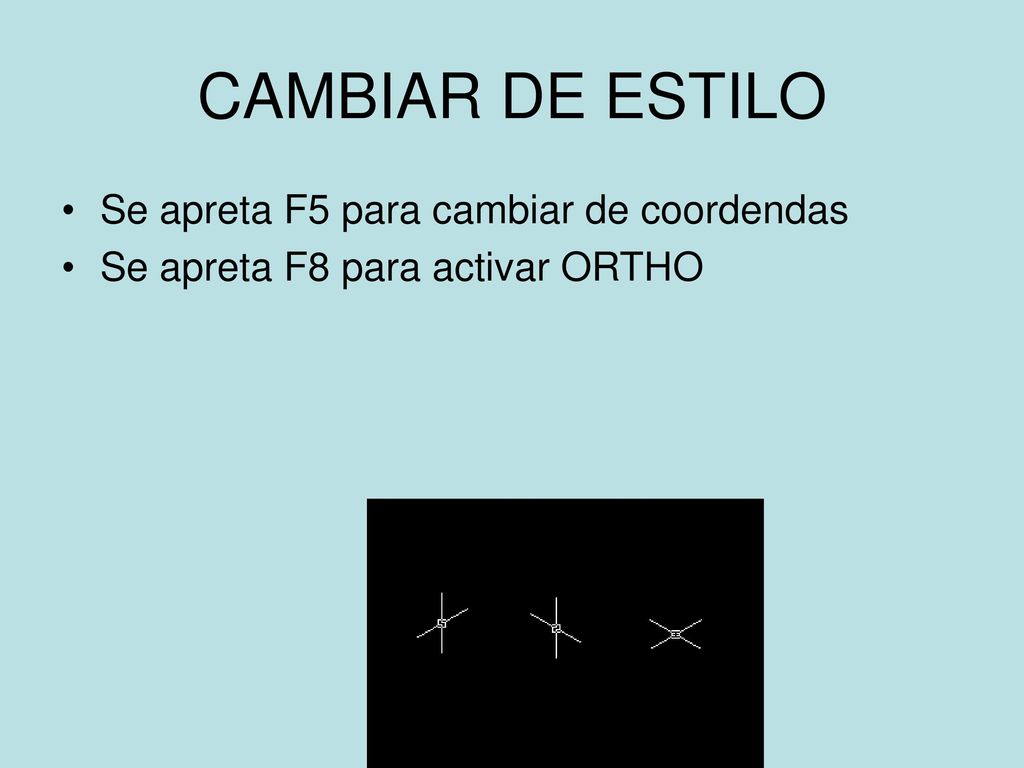

14 CAMBIAR DE ESTILO Se apreta F5 para cambiar de coordendas
Se apreta F8 para activar ORTHO

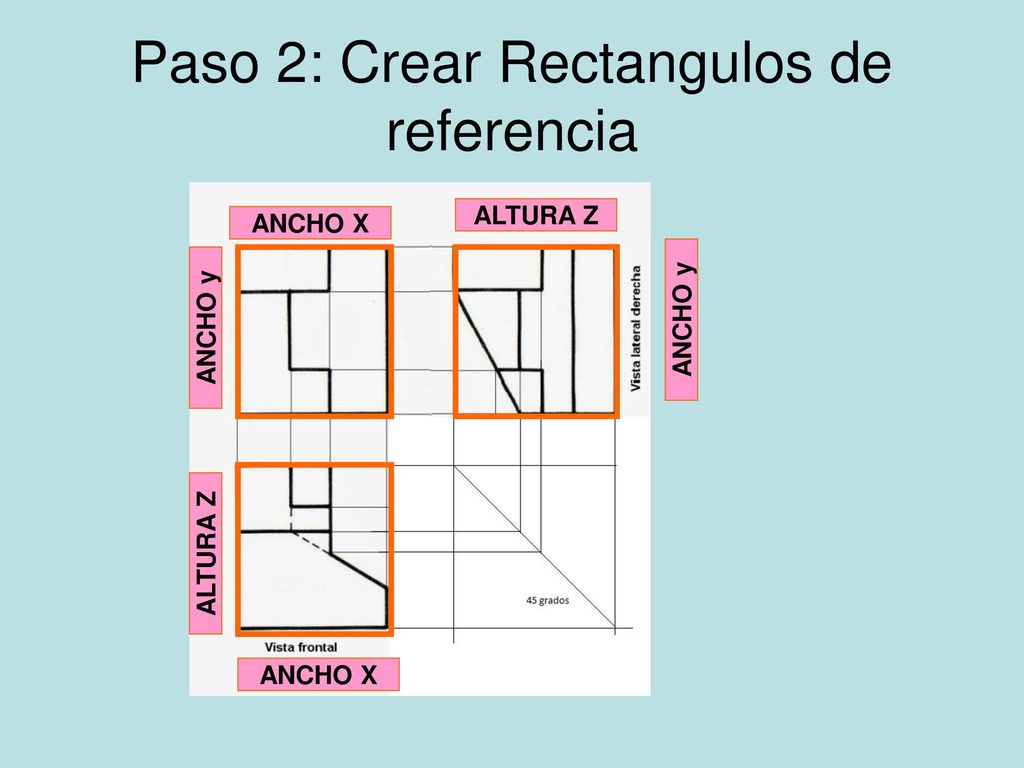

15 Paso 2: Crear Rectangulos de referencia
ALTURA Z ANCHO X ANCHO y ANCHO y ALTURA Z ANCHO X

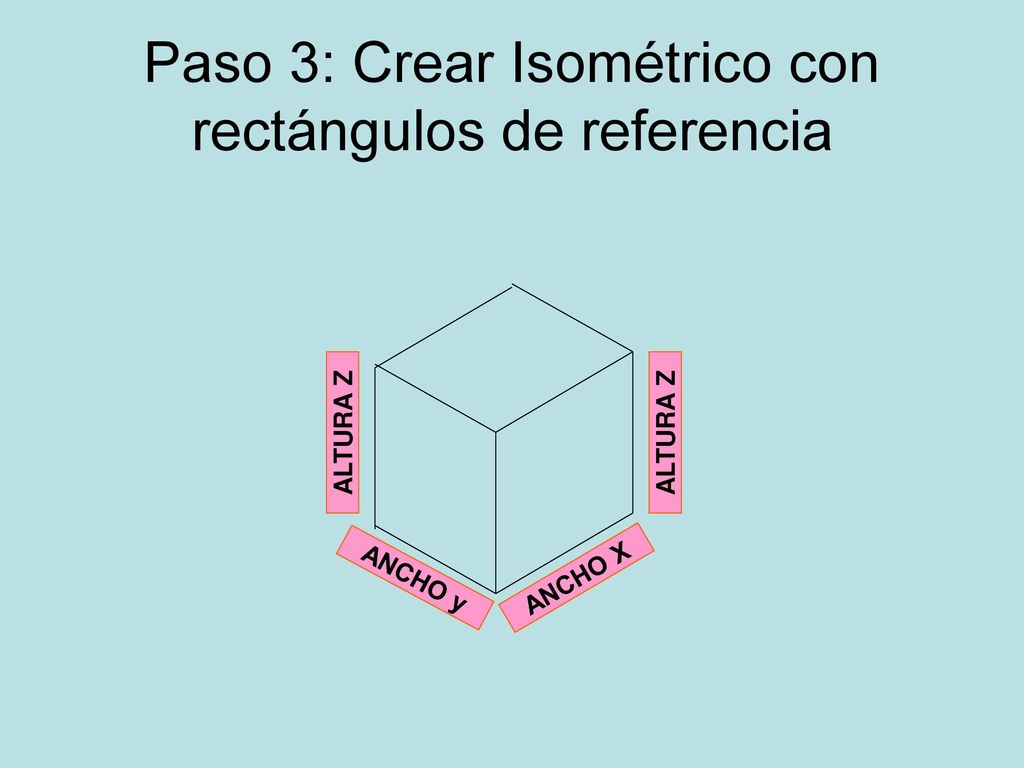

16 Paso 3: Crear Isométrico con rectángulos de referencia
ALTURA Z ALTURA Z ANCHO y ANCHO X

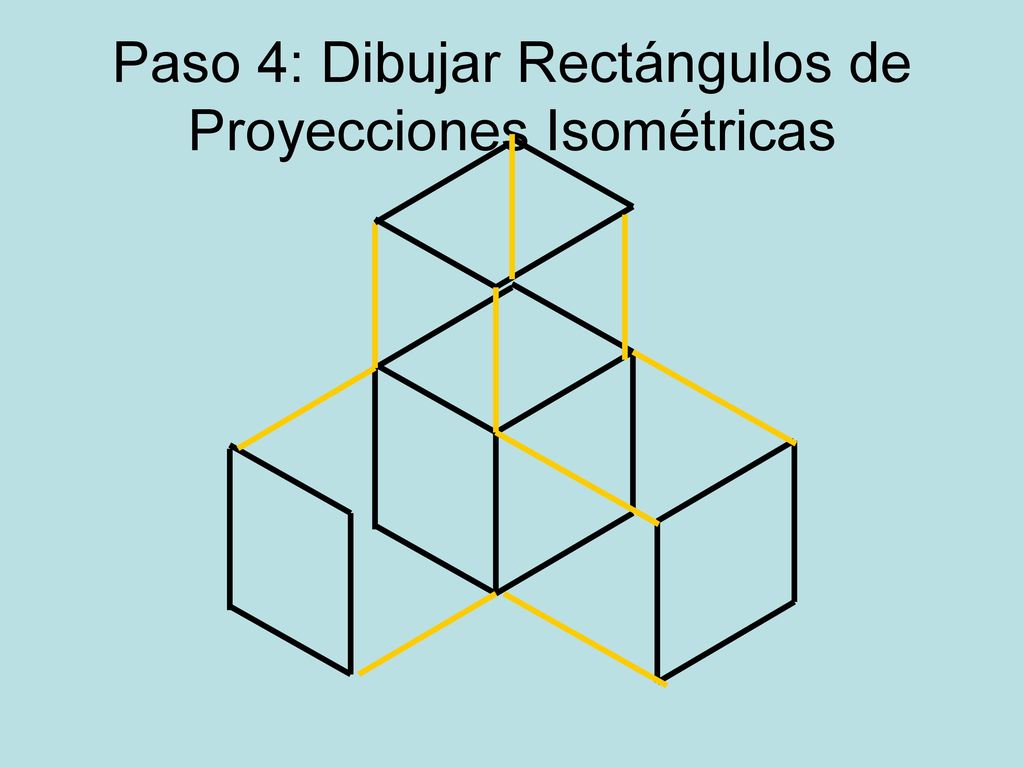

17 Paso 4: Dibujar Rectángulos de Proyecciones Isométricas

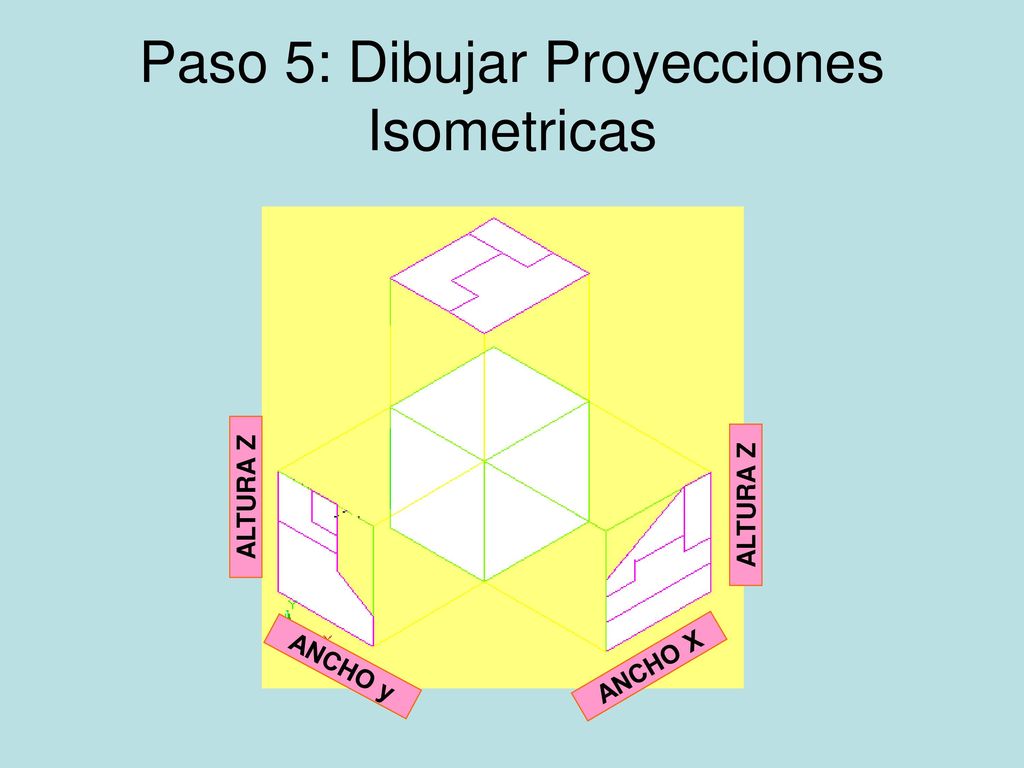

18 Paso 5: Dibujar Proyecciones Isometricas
ALTURA Z ALTURA Z ANCHO y ANCHO X

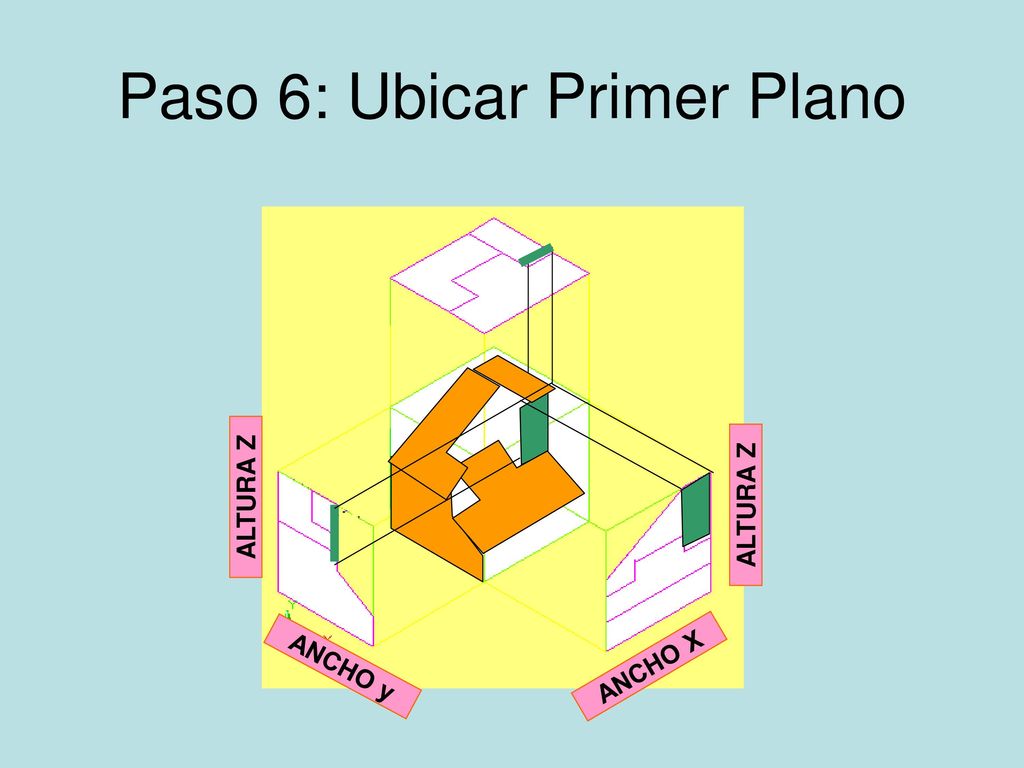

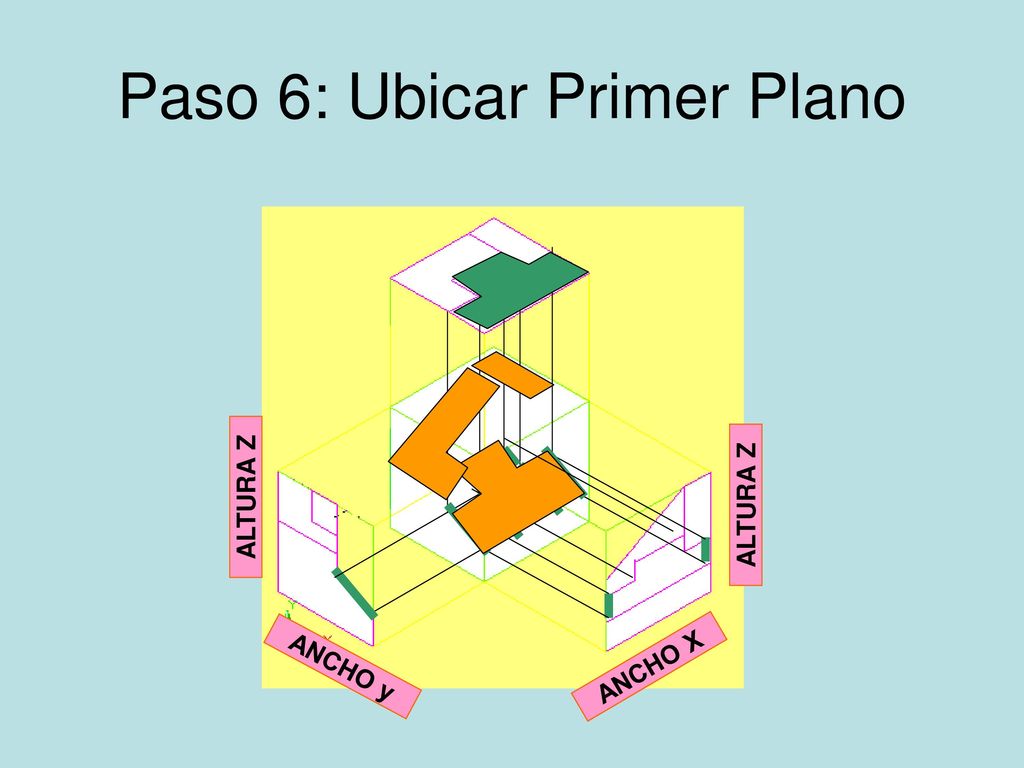

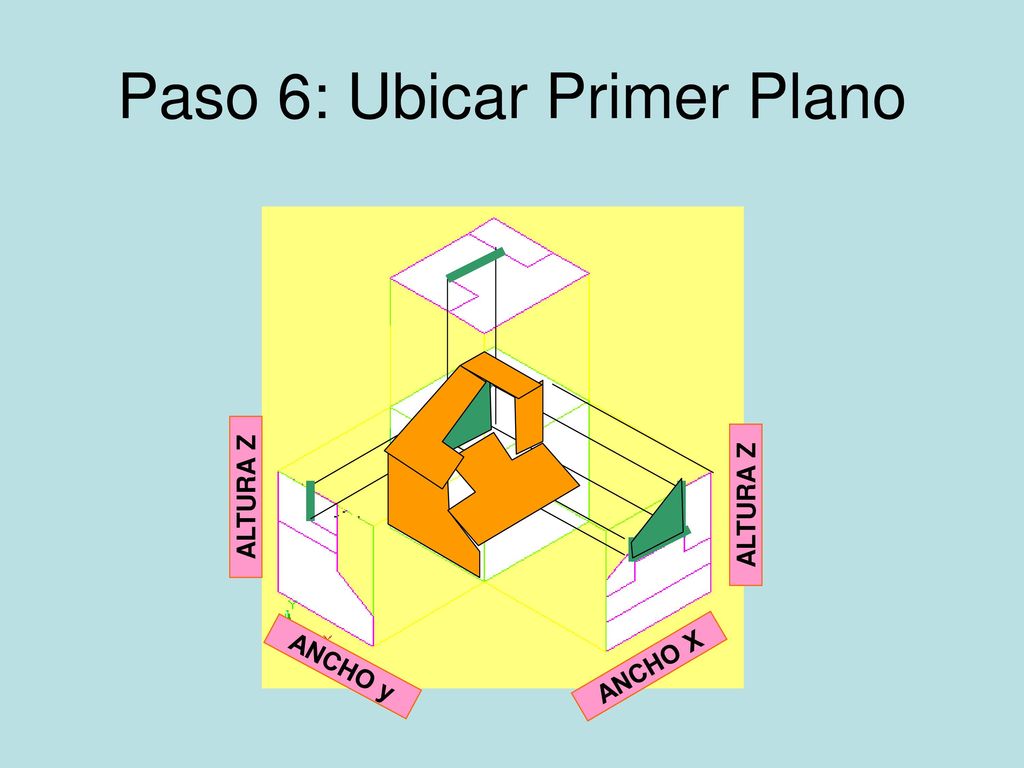

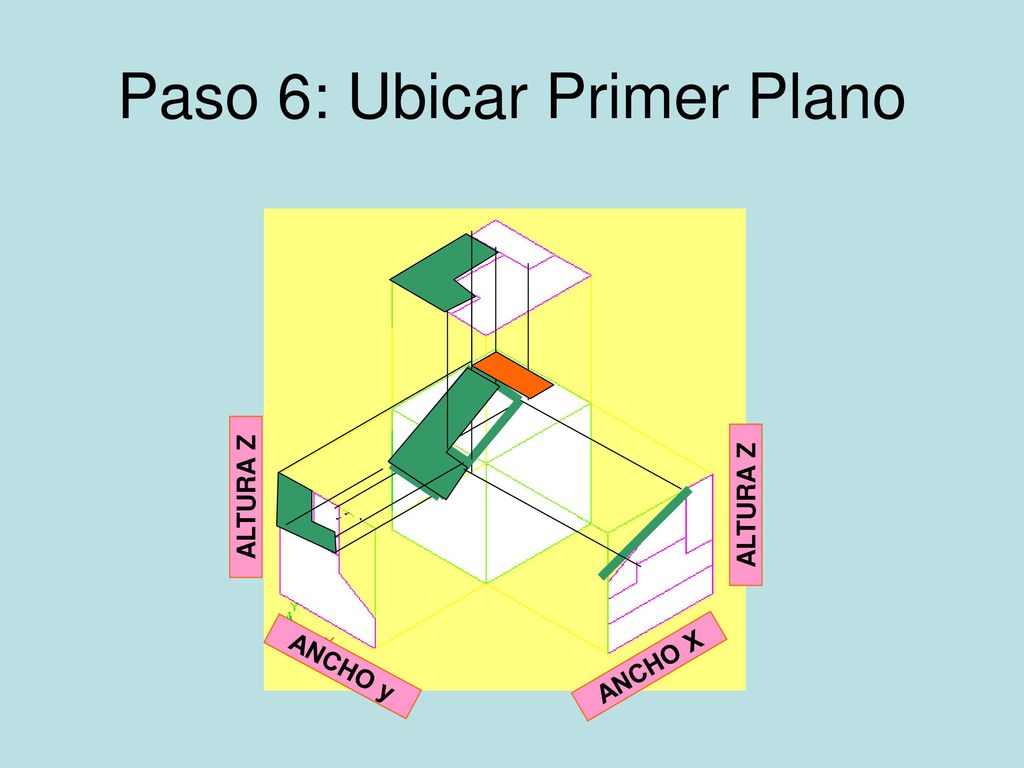

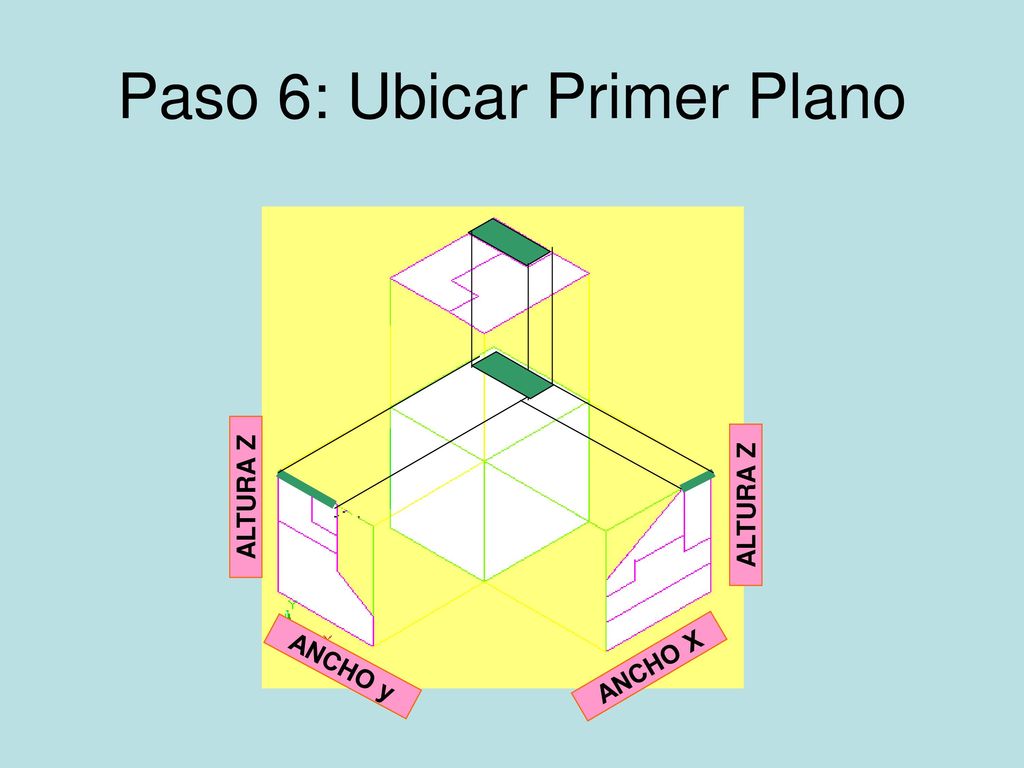

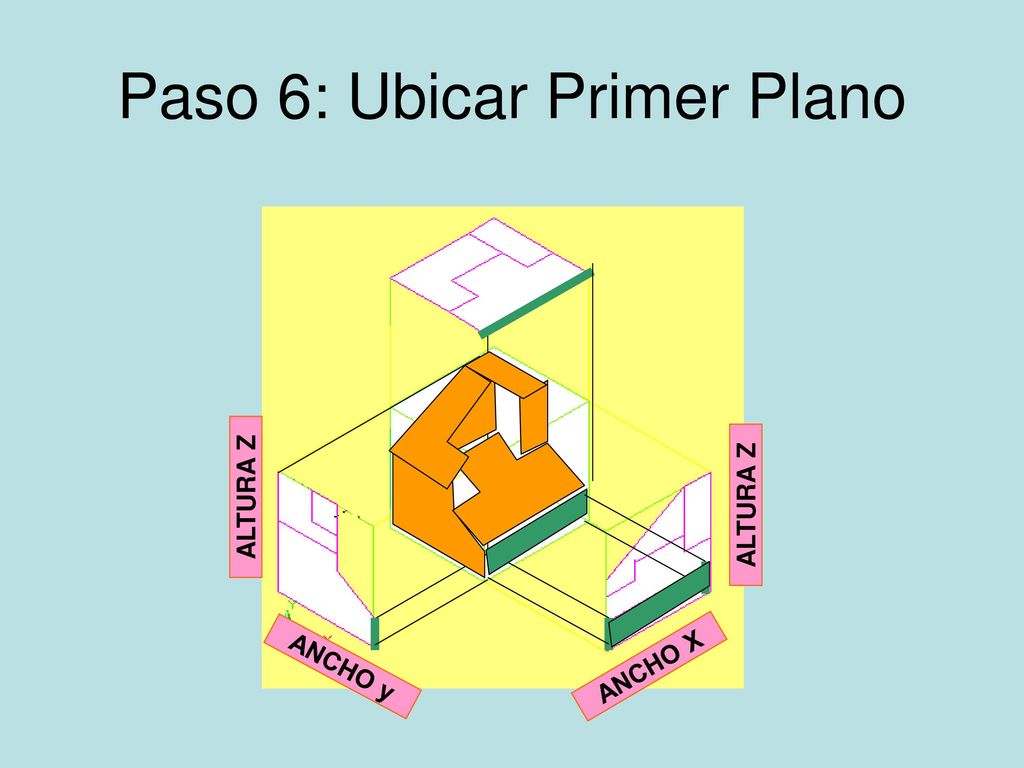

19 Paso 6: Ubicar Primer Plano
ALTURA Z ALTURA Z ANCHO y ANCHO X

20 Paso 6: Ubicar Primer Plano
ALTURA Z ALTURA Z ANCHO y ANCHO X

21 Paso 6: Ubicar Primer Plano
ALTURA Z ALTURA Z ANCHO y ANCHO X

22 Paso 6: Ubicar Primer Plano
ALTURA Z ALTURA Z ANCHO y ANCHO X

23 Paso 6: Ubicar Primer Plano
ALTURA Z ALTURA Z ANCHO y ANCHO X

24 Paso 6: Ubicar Primer Plano
ALTURA Z ALTURA Z ANCHO y ANCHO X

25 Paso 6: Ubicar Primer Plano
ALTURA Z ALTURA Z ANCHO y ANCHO X
