1 REPÚBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN SUPERIOR INSTITUTO UNIVERSITARIO DE TECNOLOGÍA AGRO- INDUSTRIAL PROGRAMA NACIONAL DE FORMACIÓN INGENIERÍA ELÉCTRICA ALUMNOS:  Alfredo leal.  Jefferson Marquez.  Yefferson Colmenares  María Gutiérrez. SECCIÓN: ET4A ING: Freddy Hidalgo.

2 Una subestación es un conjunto de maquinas, aparatos y circuitos, que tienes la función de modificar los parámetros de la potencia eléctrica. permitiendo el control del flujo de energía, brindando seguridad para el sistema eléctrico, para los mismos equipos y para el personal de operación y mantenimiento. Por razones técnicas( aislamiento, enfriamiento, etc.) las tensiones de generación en las centrales eléctricas son relativamente bajas en relación a las tensiones de transmisión, por lo que si la energía eléctrica se va a transportar a grandes distancias estas tensiones de generación resultarían antieconómicas debido a que se producirá gran caída de tensión.

3  Es una sola subestación con una sola llegada de línea de 115kv o 34,5kv y con un transformador reductor a la tensión de 34,5kv o 13,8kv. Se les denomina radial ya que el flujo de energía es en un solo sentido. Las subestaciones radiales son utilizadas en sistemas de distribución. Estas según su tención de llegada se divide en dos:  Radial I : 115kv de tensión de llegada.  Radial II : 34,5kv de tención de llegada.

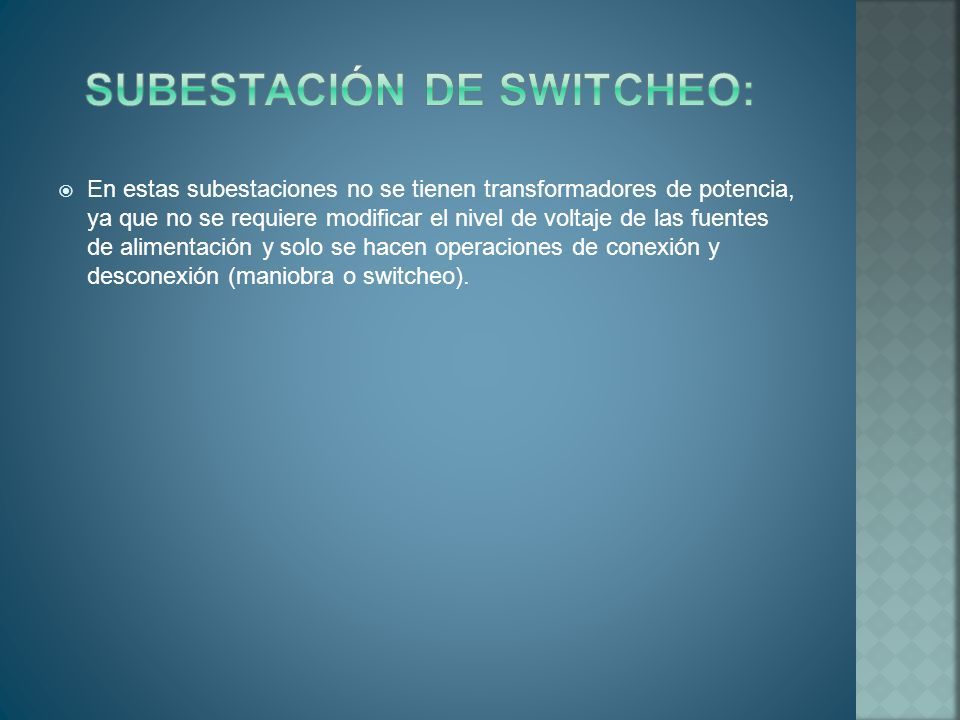

4  En estas subestaciones no se tienen transformadores de potencia, ya que no se requiere modificar el nivel de voltaje de las fuentes de alimentación y solo se hacen operaciones de conexión y desconexión (maniobra o switcheo).

5  1. Cuchillas des conectadoras.  2. Interruptor.  3. TC.  4. TP.  5. Cuchillas des conectadoras para sistema de medición.  6. Cuchillas des conectadoras de los transformadores de potencia  7. Transformadores de potencia.  8. Barras de conexión.  9. Aisladores soporte.  10.Conexión a tierra.  11. Tablero de control y medición.  12. Barras del tablero  13. Sujeción del tablero.
