3 Andrade Chaparro Cesar Yair Cazarin Rodríguez Pablo de Jesús Estrada Jimenez Rafael García Hernández José Juan Martínez Juárez Luis Ángel Ruiz Rueda Ángel Torres Primo Víctor

4

5 Una subestación eléctrica es una instalación, o conjunto de dispositivos eléctricos, que forma parte de un sistema eléctrico de potencia. Su principal función es la producción, conversión, transformación, regulación, repartición y distribución de la energía eléctrica. La subestación debe modificar y establecer los niveles de tensión de una infraestructura eléctrica, para que la energía eléctrica pueda ser transportada y distribuida.

6 Pueden encontrarse junto a las centrales generadoras y en la periferia de las zonas de consumo, en el exterior o interior de los edificios. Actualmente en las ciudades las subestaciones están en el interior de los edificios para ahorrar espacio y contaminación. En cambio, las instalaciones al aire libre están situadas en las afueras de la ciudad.

7

8

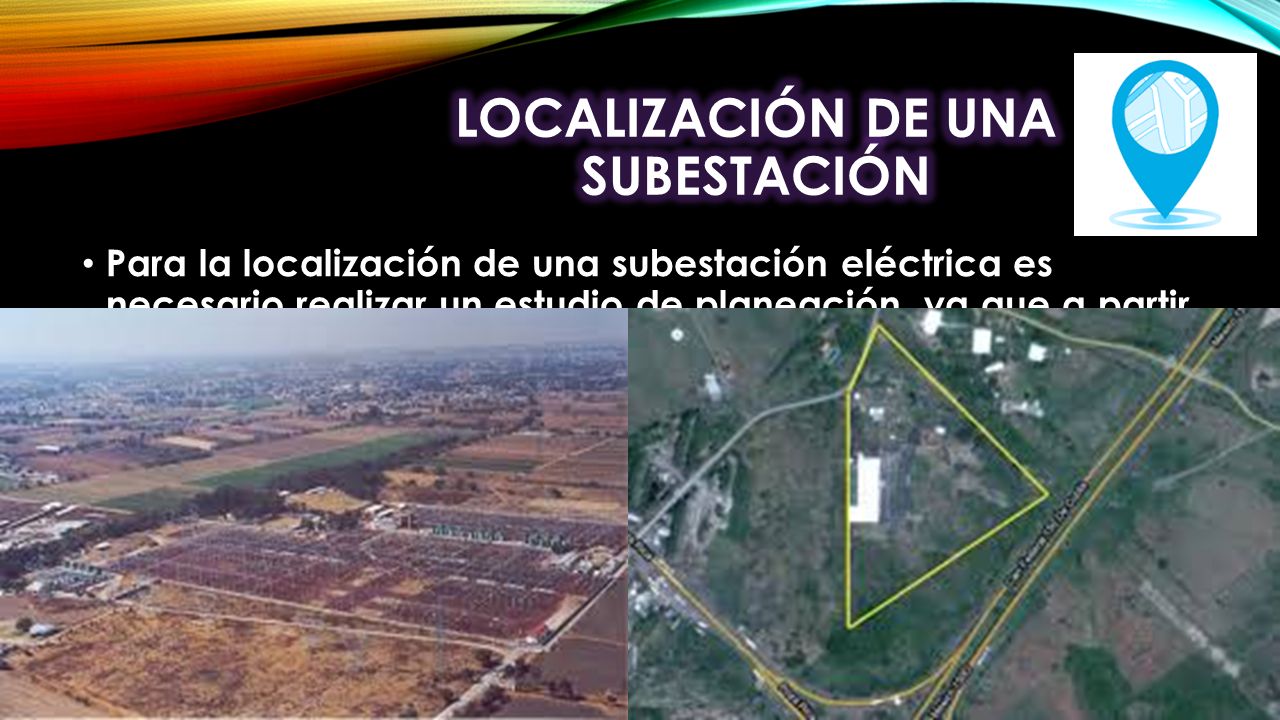

9 Para la localización de una subestación eléctrica es necesario realizar un estudio de planeación, ya que a partir del mismo se planeara la localizacion con la mayor aproximación, el centro de carga de la región que se necesita alimentar. Muchos factores influyen para la correcta selección del tipo de subestación para una aplicación dada tales como el nivel del voltaje, capacidad de carga, consideraciones ambientales, limitaciones de espacio en el terreno y necesidades de derecho de vía de la línea de transmisión.

10 ¿QUÉ PASA SI ALGO FALLA? POR DESCUIDOS EN SUS INSTALACIONES Y SU MAL PROGRAMA O NULO MANTENIMIENTO OCURREN ACCIDENTES MUCHAS VECES FATALES ESTOS ACCIDENTES SE EVITAN CON UN PLAN DE MANTENIMIENTO CONTINUO Y EFICIENTE. LA AVERÍA MÁS FRECUENTE EN LOS CIRCUITOS ELÉCTRICOS ES UN CORTOCIRCUITO Y LAS SUBESTACIONES SUELEN CONTAR CON DIFERENTES SISTEMAS DE PREVENCIÓN PARA AFRONTARLOS.

11 Una subestación Eléctrica debe ser confiable, económica, segura y con un diseño tan sencillo como sea posible; éste último debe proporcionar un alto nivel de continuidad de servicio y contar con medios para futuras ampliaciones, flexibilidad de operación y bajos costos inicial y final. Debe estar equipada con lo necesario para dar mantenimiento a líneas, interruptores automáticos y disyuntores, sin interrupciones en el servicio ni riesgos para el personal y los consumidores.

12

13

14

15

16

17

18

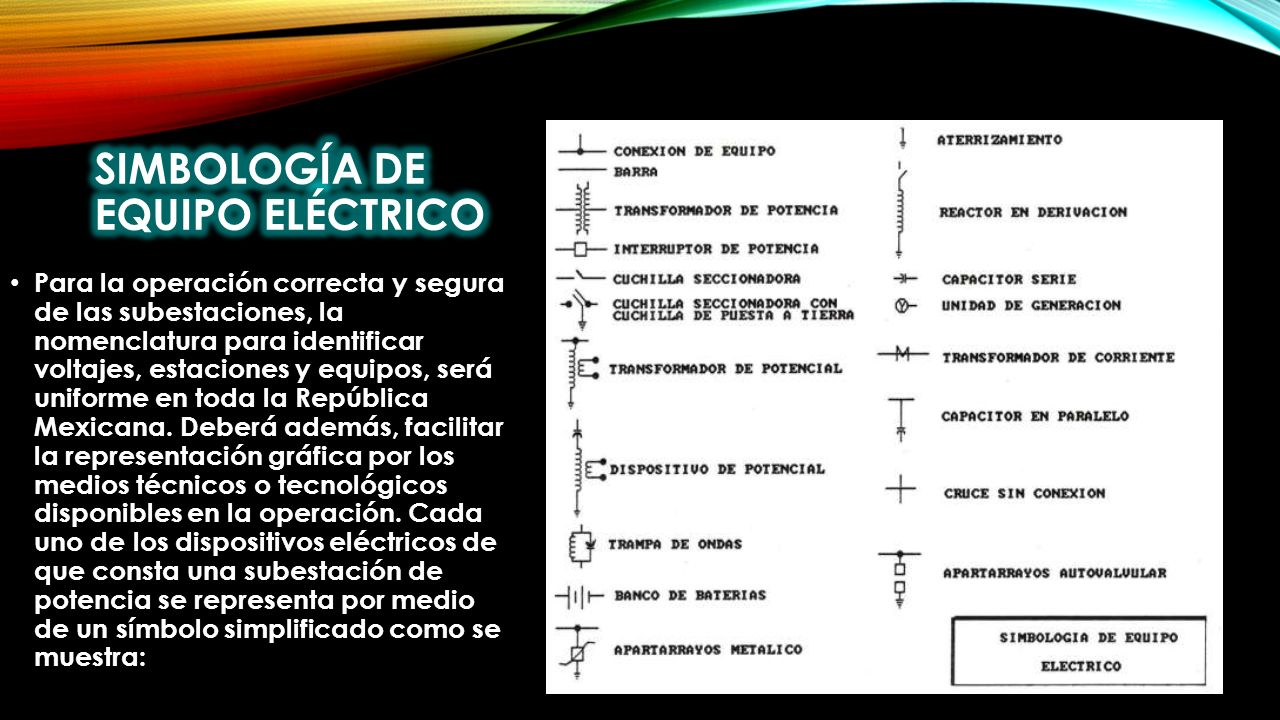

19 Para la operación correcta y segura de las subestaciones, la nomenclatura para identificar voltajes, estaciones y equipos, será uniforme en toda la República Mexicana. Deberá además, facilitar la representación gráfica por los medios técnicos o tecnológicos disponibles en la operación. Cada uno de los dispositivos eléctricos de que consta una subestación de potencia se representa por medio de un símbolo simplificado como se muestra:

20

21 BIBLIOGRAFÍA Avelino, P. (2001). "Transformadores de distribución: Teoría, cálculo, construcción y pruebas". México, Editorial Reverté. Enríquez, H. (2005). "Fundamentos de instalaciones eléctridcas de mediana y alta tensión". México, Editorial Limusa.
