1 SUB DIRECCIÓN DE EVALUACIÓN ASEGURAMIENTO DE LA OPERACIÓN
1

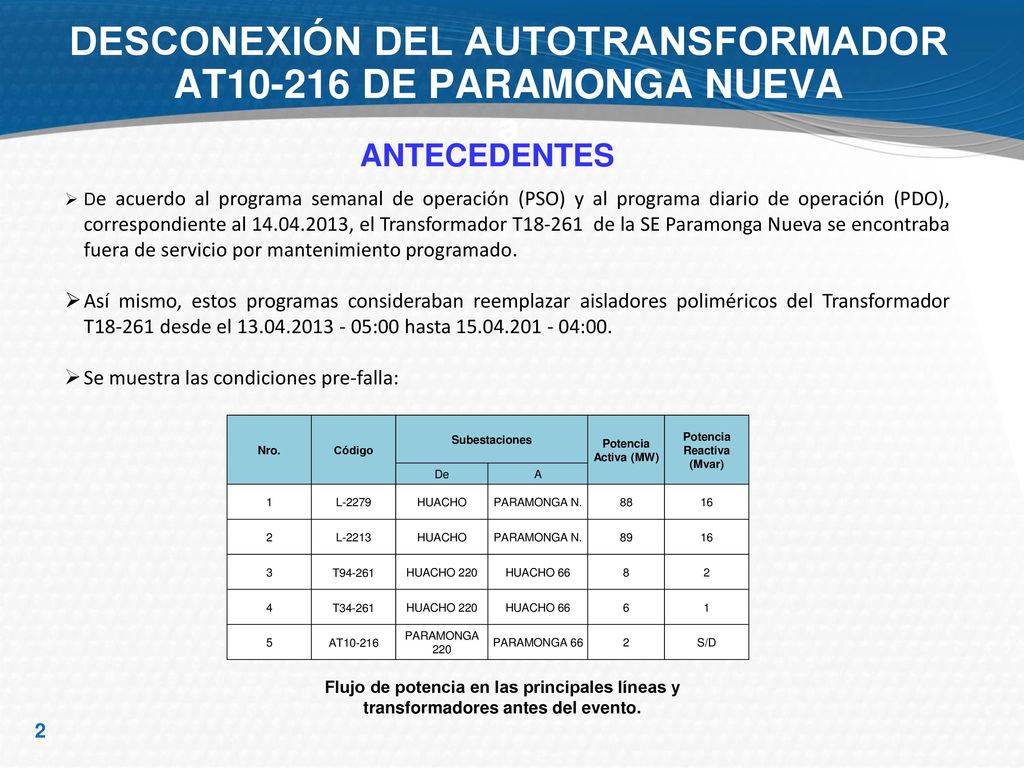

2 DESCONEXIÓN DEL AUTOTRANSFORMADOR AT10-216 DE PARAMONGA NUEVA a
ANTECEDENTES De acuerdo al programa semanal de operación (PSO) y al programa diario de operación (PDO), correspondiente al , el Transformador T de la SE Paramonga Nueva se encontraba fuera de servicio por mantenimiento programado. Así mismo, estos programas consideraban reemplazar aisladores poliméricos del Transformador T desde el :00 hasta :00. Se muestra las condiciones pre-falla: Nro. Código Subestaciones Potencia Activa (MW) Potencia Reactiva (Mvar) De A 1 L-2279 HUACHO PARAMONGA N. 88 16 2 L-2213 89 3 T94-261 HUACHO 220 HUACHO 66 8 4 T34-261 6 5 AT10-216 PARAMONGA 220 PARAMONGA 66 S/D Flujo de potencia en las principales líneas y transformadores antes del evento.

3 MANIOBRAS SOLICITADAS POR EDELNOR
Norte Centro Paramonga Nueva AT10-216 YNyn0d1 65/50/15 MVA T18-261 YNyn0d11 30/30/10 MVA T94-261 YNyn0d11 50/50/17 MVA CUANDO HAY CORTE DE ENERGÍA, LA MANIOBRA SE REALIZA EN MENOS DE 3 MINUTOS CON EL FIN DE NO PAGAR COMPENSACIONES ESTABLECIDAS EN LA NTCSE CH Yanapampa L-1101 L-6655 L-694 L-6614 L-685 L-6670 Hualmay Huarmey L-693 L-6671 Supe Andahuasi 09 Octubre L-6688 LA MANIOBRA SOLICITADA POR EDELNOR CONSISTIA EN TRASLADAR LA CARGA DE SUPE DE LA S.E. HUACHO HACIA LA S.E. PARAMONGA NUEVA Pto. Antamina

4 FLUJO DE POTENCIA PRE-FALLA 06:40 H
88 MW L-2213 Norte 89 MW Centro Paramonga Nueva Huacho 2 MW AT10-216 YNyn0d1 65/50/15 MVA T18-261 YNyn0d11 30/30/10 MVA T94-261 YNyn0d11 50/50/17 MVA T34-261 YNyn0d11 30/30/9 MVA 8 MW 6 MW CH Yanapampa L-1101 L-6655 L-694 L-6614 L-685 L-6670 Hualmay Huarmey L-693 L-6671 Supe Andahuasi 09 Octubre L-6688 Pto. Antamina

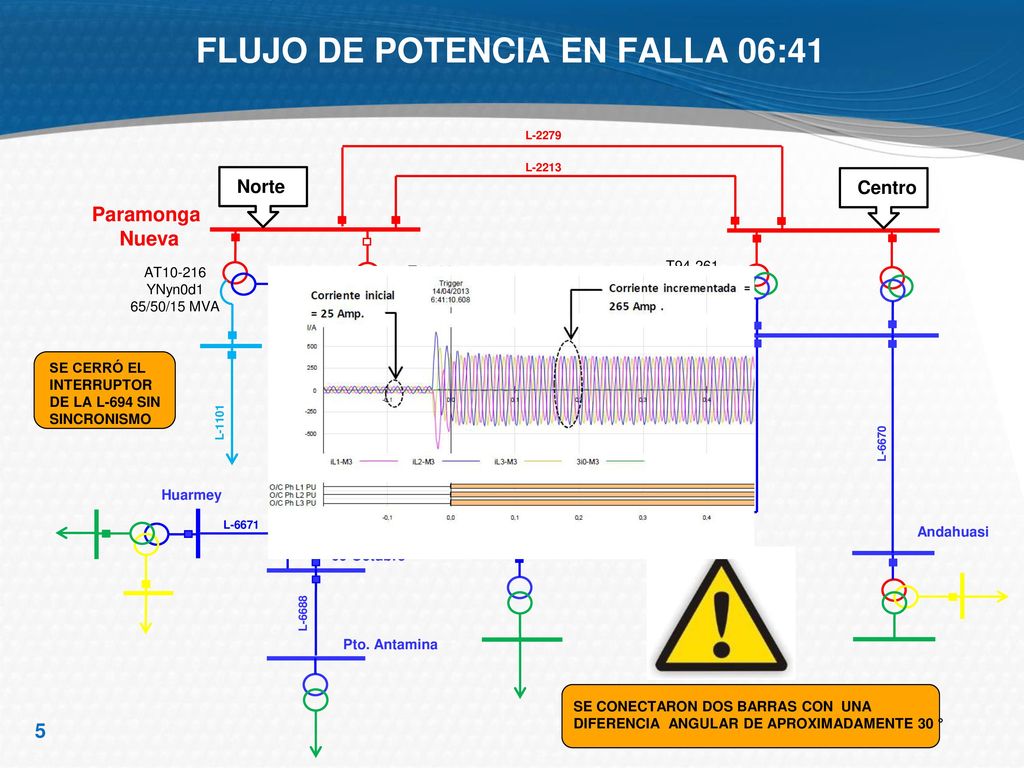

5 FLUJO DE POTENCIA EN FALLA 06:41
Norte Centro Paramonga Nueva AT10-216 YNyn0d1 65/50/15 MVA T18-261 YNyn0d11 30/30/10 MVA T94-261 YNyn0d11 50/50/17 MVA SE CERRÓ EL INTERRUPTOR DE LA L-694 SIN SINCRONISMO CH Yanapampa L-1101 L-6655 L-694 L-6614 L-685 L-6670 Hualmay Huarmey L-693 L-6671 Supe Andahuasi 09 Octubre L-6688 Pto. Antamina SE CONECTARON DOS BARRAS CON UNA DIFERENCIA ANGULAR DE APROXIMADAMENTE 30 °

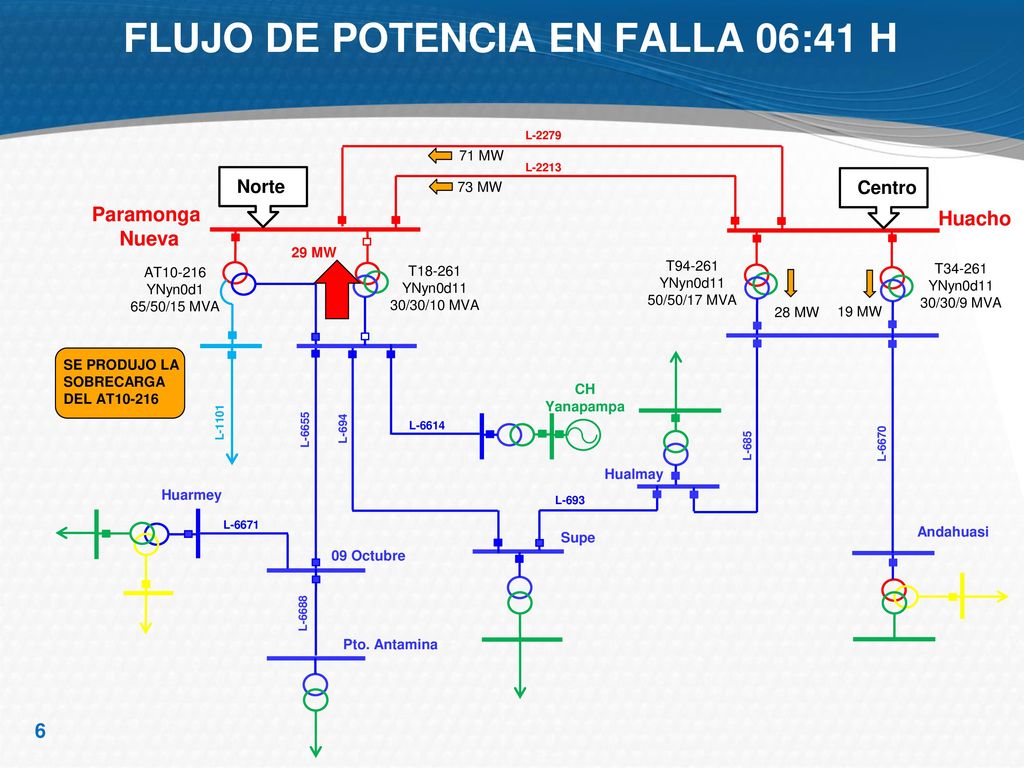

6 FLUJO DE POTENCIA EN FALLA 06:41 H
71 MW L-2213 Norte 73 MW Centro Paramonga Nueva Huacho 29 MW AT10-216 YNyn0d1 65/50/15 MVA T18-261 YNyn0d11 30/30/10 MVA T94-261 YNyn0d11 50/50/17 MVA T34-261 YNyn0d11 30/30/9 MVA 28 MW 19 MW SE PRODUJO LA SOBRECARGA DEL AT10-216 CH Yanapampa L-1101 L-6655 L-694 L-6614 L-685 L-6670 Hualmay Huarmey L-693 L-6671 Supe Andahuasi 09 Octubre L-6688 Pto. Antamina

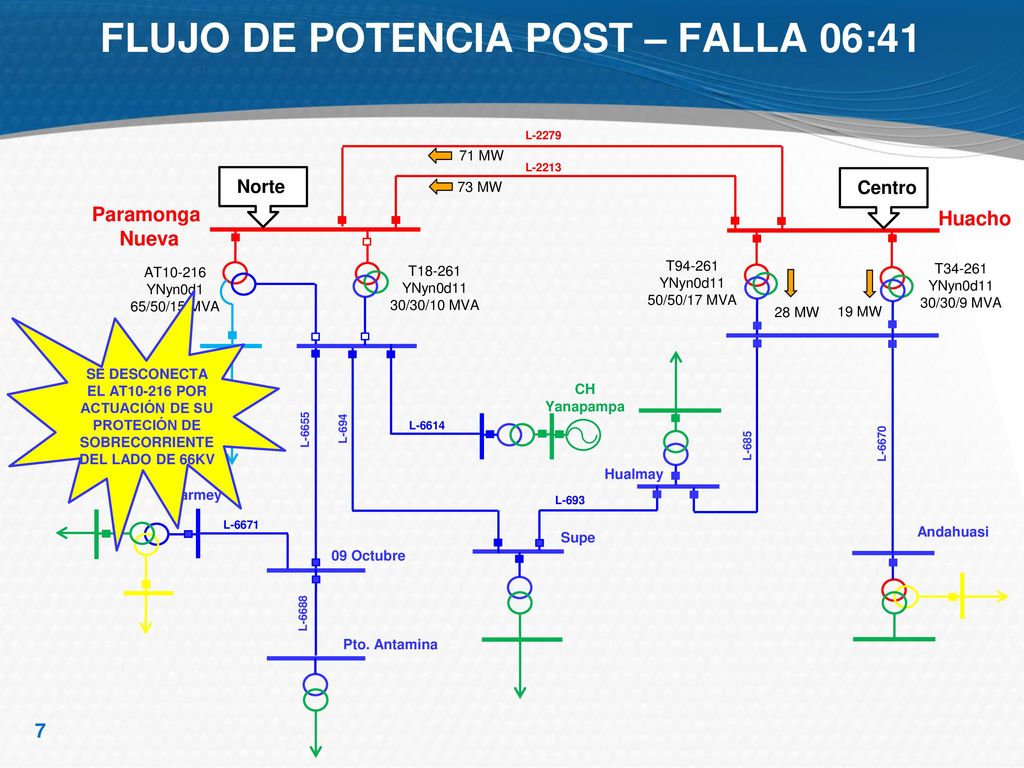

7 FLUJO DE POTENCIA POST – FALLA 06:41
71 MW L-2213 Norte 73 MW Centro Paramonga Nueva Huacho AT10-216 YNyn0d1 65/50/15 MVA T18-261 YNyn0d11 30/30/10 MVA T94-261 YNyn0d11 50/50/17 MVA T34-261 YNyn0d11 30/30/9 MVA 28 MW 19 MW SE DESCONECTA EL AT POR ACTUACIÓN DE SU PROTECIÓN DE SOBRECORRIENTE DEL LADO DE 66KV CH Yanapampa L-1101 L-6655 L-694 L-6614 L-685 L-6670 Hualmay Huarmey L-693 L-6671 Supe Andahuasi 09 Octubre L-6688 Pto. Antamina

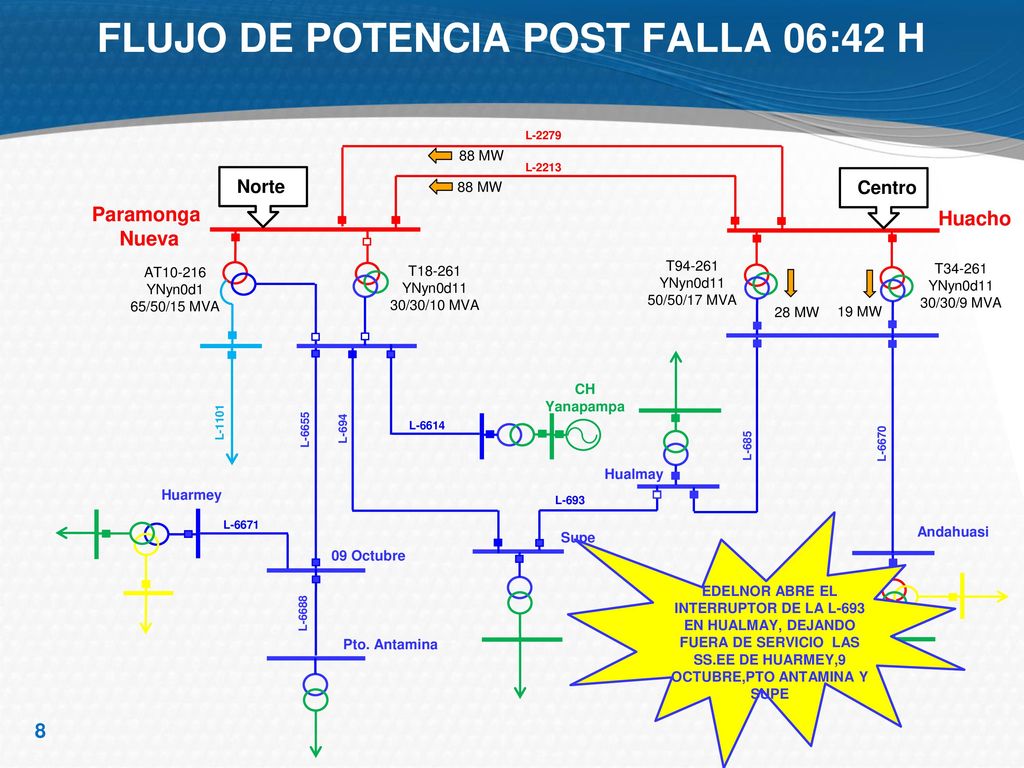

8 FLUJO DE POTENCIA POST FALLA 06:42 H
88 MW L-2213 Norte 88 MW Centro Paramonga Nueva Huacho AT10-216 YNyn0d1 65/50/15 MVA T18-261 YNyn0d11 30/30/10 MVA T94-261 YNyn0d11 50/50/17 MVA T34-261 YNyn0d11 30/30/9 MVA 28 MW 19 MW CH Yanapampa L-1101 L-6655 L-694 L-6614 L-685 L-6670 Hualmay Huarmey L-693 L-6671 Supe Andahuasi 09 Octubre EDELNOR ABRE EL INTERRUPTOR DE LA L-693 EN HUALMAY, DEJANDO FUERA DE SERVICIO LAS SS.EE DE HUARMEY,9 OCTUBRE,PTO ANTAMINA Y SUPE L-6688 Pto. Antamina

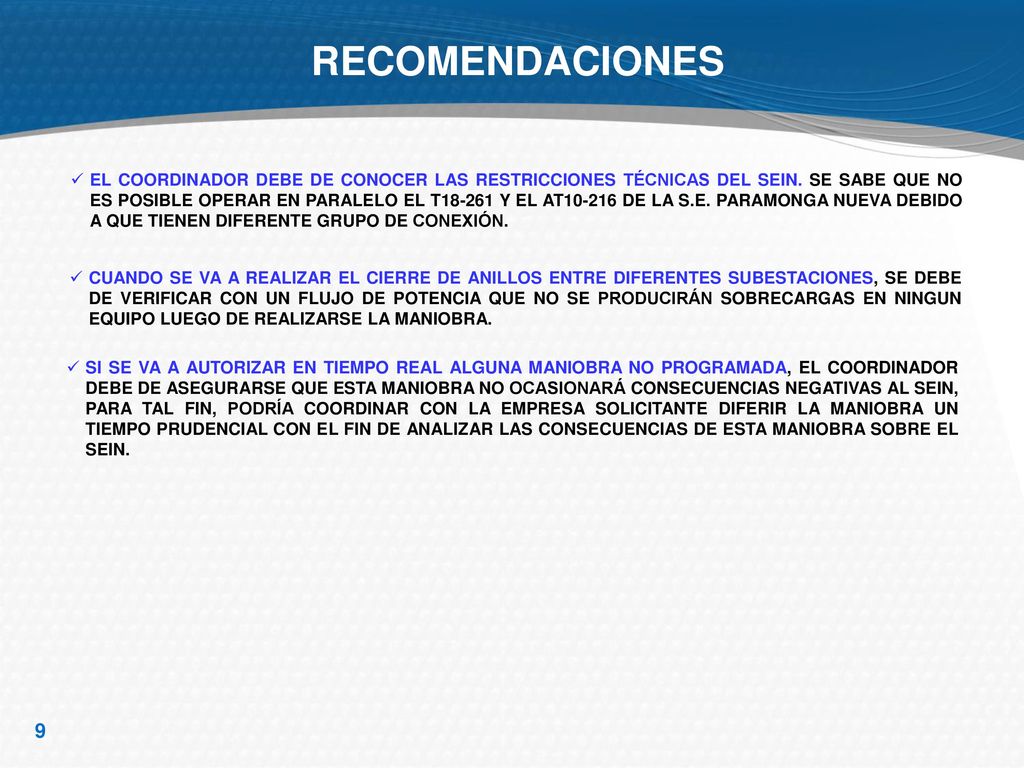

9 RECOMENDACIONES EL COORDINADOR DEBE DE CONOCER LAS RESTRICCIONES TÉCNICAS DEL SEIN. SE SABE QUE NO ES POSIBLE OPERAR EN PARALELO EL T Y EL AT DE LA S.E. PARAMONGA NUEVA DEBIDO A QUE TIENEN DIFERENTE GRUPO DE CONEXIÓN. CUANDO SE VA A REALIZAR EL CIERRE DE ANILLOS ENTRE DIFERENTES SUBESTACIONES, SE DEBE DE VERIFICAR CON UN FLUJO DE POTENCIA QUE NO SE PRODUCIRÁN SOBRECARGAS EN NINGUN EQUIPO LUEGO DE REALIZARSE LA MANIOBRA. SI SE VA A AUTORIZAR EN TIEMPO REAL ALGUNA MANIOBRA NO PROGRAMADA, EL COORDINADOR DEBE DE ASEGURARSE QUE ESTA MANIOBRA NO OCASIONARÁ CONSECUENCIAS NEGATIVAS AL SEIN, PARA TAL FIN, PODRÍA COORDINAR CON LA EMPRESA SOLICITANTE DIFERIR LA MANIOBRA UN TIEMPO PRUDENCIAL CON EL FIN DE ANALIZAR LAS CONSECUENCIAS DE ESTA MANIOBRA SOBRE EL SEIN.

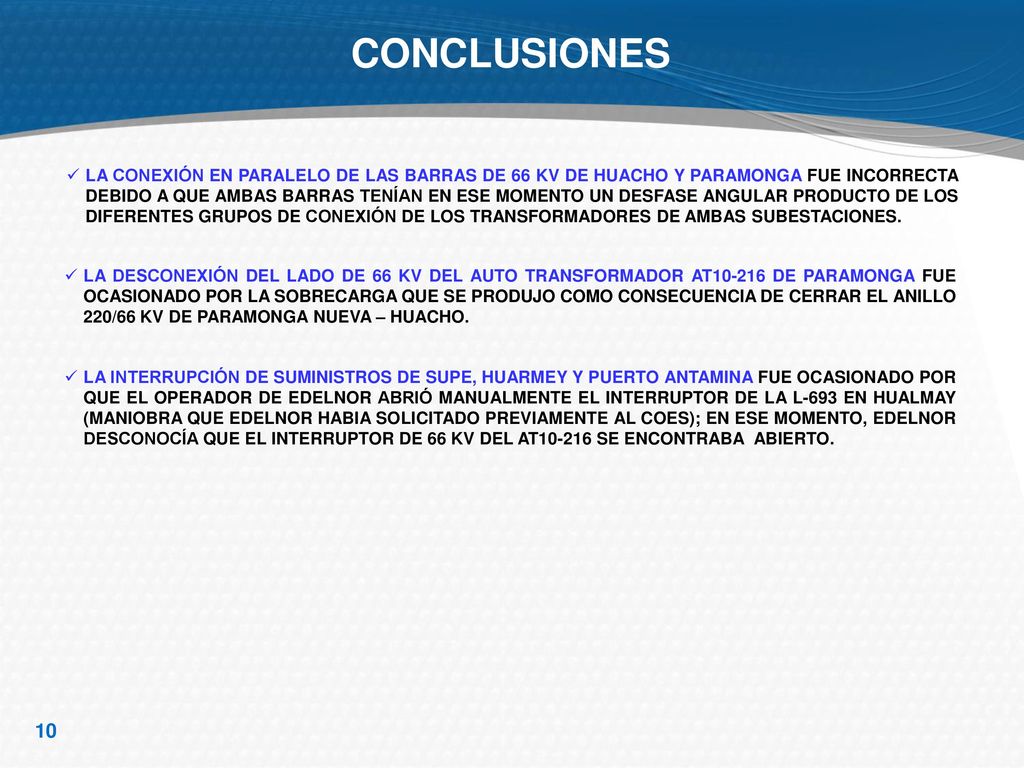

10 CONCLUSIONES LA CONEXIÓN EN PARALELO DE LAS BARRAS DE 66 KV DE HUACHO Y PARAMONGA FUE INCORRECTA DEBIDO A QUE AMBAS BARRAS TENÍAN EN ESE MOMENTO UN DESFASE ANGULAR PRODUCTO DE LOS DIFERENTES GRUPOS DE CONEXIÓN DE LOS TRANSFORMADORES DE AMBAS SUBESTACIONES. LA DESCONEXIÓN DEL LADO DE 66 KV DEL AUTO TRANSFORMADOR AT DE PARAMONGA FUE OCASIONADO POR LA SOBRECARGA QUE SE PRODUJO COMO CONSECUENCIA DE CERRAR EL ANILLO 220/66 KV DE PARAMONGA NUEVA – HUACHO. LA INTERRUPCIÓN DE SUMINISTROS DE SUPE, HUARMEY Y PUERTO ANTAMINA FUE OCASIONADO POR QUE EL OPERADOR DE EDELNOR ABRIÓ MANUALMENTE EL INTERRUPTOR DE LA L-693 EN HUALMAY (MANIOBRA QUE EDELNOR HABIA SOLICITADO PREVIAMENTE AL COES); EN ESE MOMENTO, EDELNOR DESCONOCÍA QUE EL INTERRUPTOR DE 66 KV DEL AT SE ENCONTRABA ABIERTO.
