1 EQUIPO PARA LEVANTAR CARGAS SUB-PARTE H

2 Reglas Generales Inspeccione el equipo antes de cada turno Inspeccione según sea necesario durante el uso Remueva de servicio el equipo defectuoso Desconecte el equipo cuando no esté en uso

3 Es aplicable a eslingas y a equipo de levantamiento usado en el manejo de materiales, Cadenas de aleación de acero, Cables de alambre, Malla de metal, Soga de fibra natural o sintética (de construcción convencional de tres filamentos) y Tejido sintético (nilón, poliéster y polipropileno) Alcance

4 (a) Equipo de levantamiento para el manejo de materiales Fibra Sintética Malla de MetalAleación de Acero Cables de Alambre

5 (b) – Cadena de Aleación de Acero Identificación duradera fijada permanentemente, que indica - Tamaño, –Grado, –Capacidad especificada y –Manufacturero de la eslinga. Capacidad de los accesorios al menos igual a la de la cadena

6 No se deben usar eslabones o ganchos fabricados en el taller, o sujetadores provisionales, hechos de tornillos, varillas, etc., u otros accesorios similares improvisados (b) – Cadena de Aleación de Acero

7 Las inspecciones serán realizadas por una Persona Competente (CP) y estarán basadas en: –(A) Frecuencia del uso de la eslinga; –(B) Severidad de las condiciones de servicio; –(C) Naturaleza de los levantamientos que se hacen y –(D) Experiencia de vida útil obtenida en eslingas usadas en circunstancias similares. Las inspecciones se harán al menos una vez al año Serán documentadas y estarán disponibles (b) – Cadena de Aleación de Acero

8 Siga las recomendaciones del manufacturero para el manejo seguro de la carga, o las Tablas H-3 hasta H-14 No deben haber nudos en el cable de alambre excepto en donde esté permitido según (c)(3) y (c)(4)(ii) (c) – Cables de Alambre

9 Extremos del cable cubiertos o inutilizados (c) – Cables de Alambre Extremo Trabado Extremo Afilado y Soldado Trabado y Cortado con Antorcha y Extremo Fundido Eslabón de Acero en el Extremo

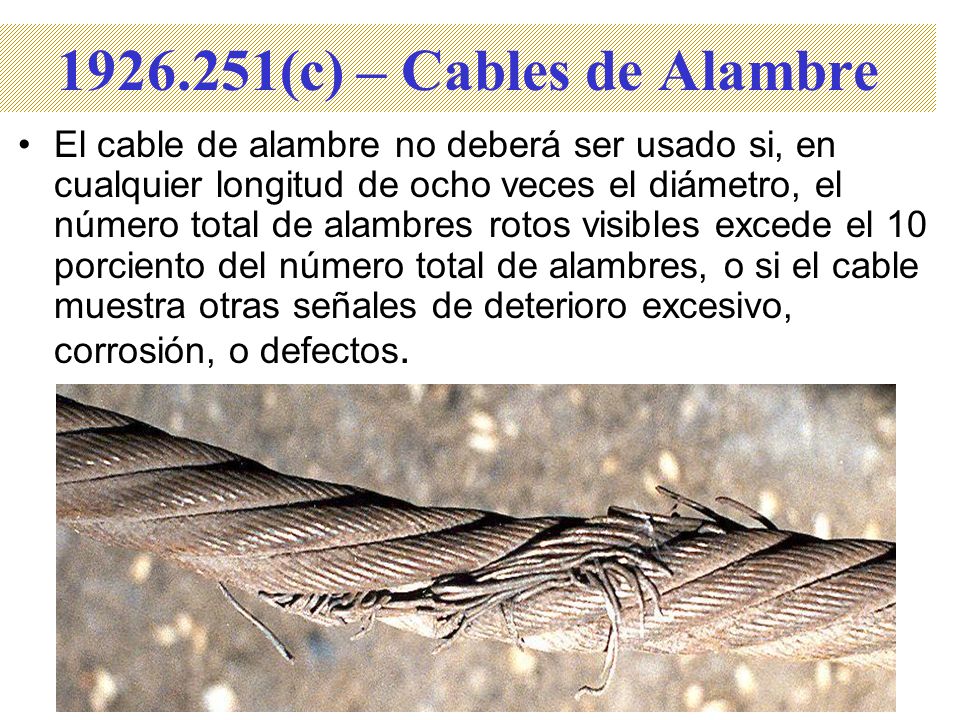

10 El cable de alambre no deberá ser usado si, en cualquier longitud de ocho veces el diámetro, el número total de alambres rotos visibles excede el 10 porciento del número total de alambres, o si el cable muestra otras señales de deterioro excesivo, corrosión, o defectos (c) – Cables de Alambre

11 El tornillo en forma de U debe ser instalado de forma tal que la sección en U esté en contacto con el extremo muerto del cable. Utilice la Tabla H-20 para determinar el número de tornillos y el espacio entre ellos. Nunca acorte una eslinga con nudos o tornillos Proteja las eslingas de los bordes afilados. (No es para bridas, ni eslingas) Tornillo en U para Cable de Alambres (c) – Cables de Alambre Nunca ensille un caballo muerto

12 Al levantar una carga, no lo haga en forma súbita Al ajustar una carga, nunca coloque los dedos entre ésta y la eslinga (c) – Cables de Alambre

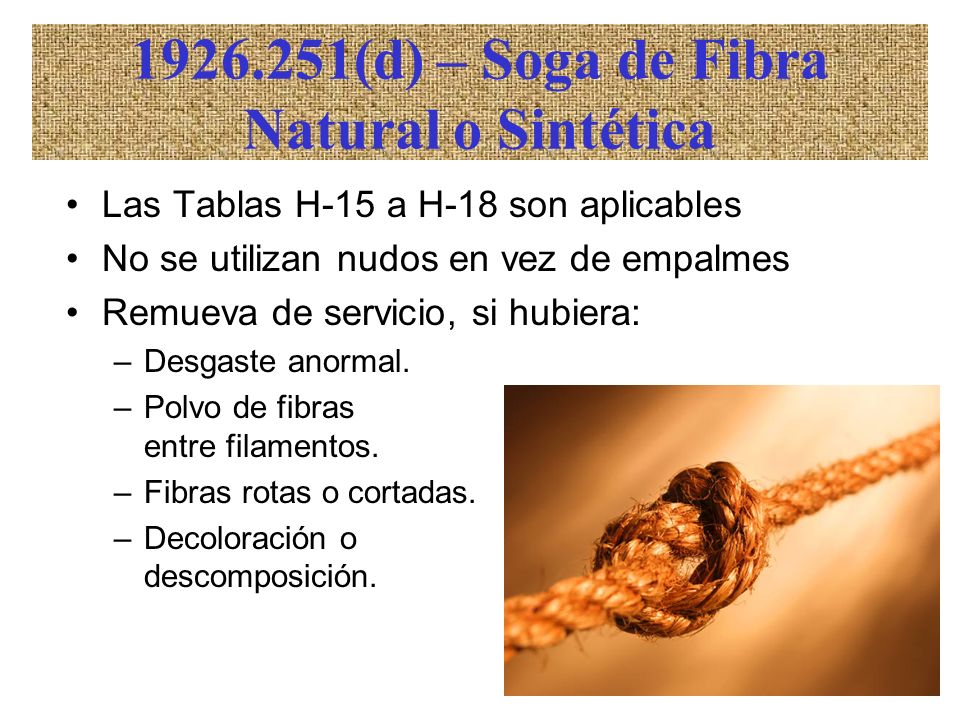

13 Las Tablas H-15 a H-18 son aplicables No se utilizan nudos en vez de empalmes Remueva de servicio, si hubiera: –Desgaste anormal. –Polvo de fibras entre filamentos. –Fibras rotas o cortadas. –Decoloración o descomposición (d) – Soga de Fibra Natural o Sintética

14 (e) Tejido Sintético (nilón, poliéster y polipropileno). (1)Cada eslinga de tejido sintético es codificada o marcada para mostrar: –(i) Nombre o marca registrada del manufacturero. –(ii) Capacidades especificadas para el tipo de enganche. –(iii) Tipo de material (e) - Tejido Sintético

15 No se debe utilizar alrededor de ácidos o agentes fenólicos. Remueva de servicio en caso de: –Quemaduras de ácido o cáustica; –Alguna parte de la superficie de la eslinga derretida o carbonizada; –Protuberancias, perforaciones, rasgaduras o cortaduras; –Puntadas rotas o desgastadas; o –Deformación de las conexiones (e) – Tejido Sintético

16 No utilice nudos para acortar las eslingas

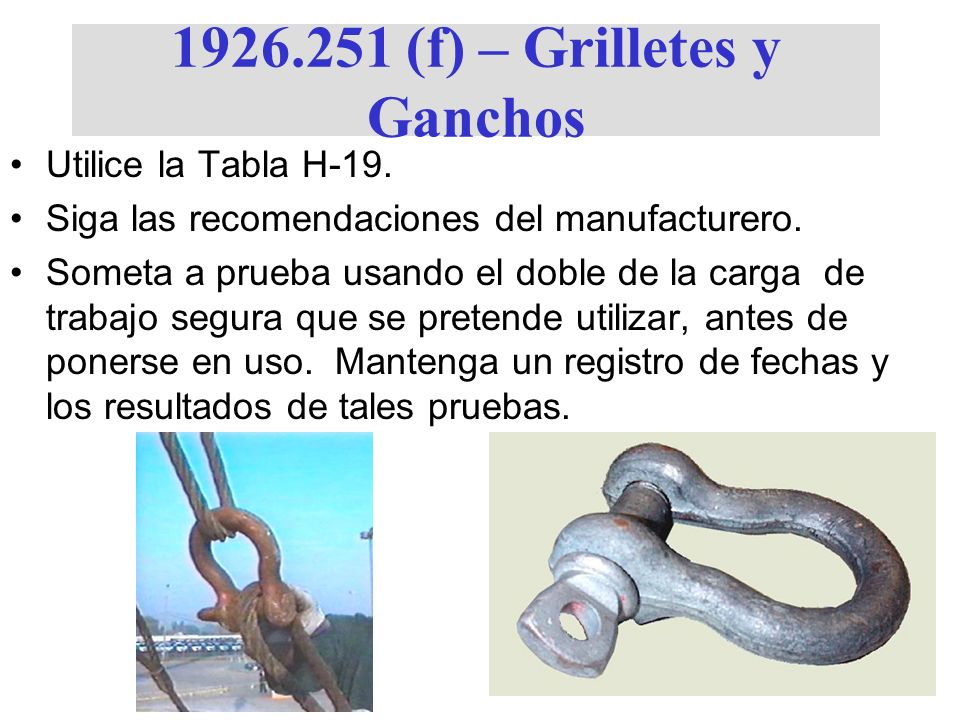

17 (f) – Grilletes y Ganchos Utilice la Tabla H-19. Siga las recomendaciones del manufacturero. Someta a prueba usando el doble de la carga de trabajo segura que se pretende utilizar, antes de ponerse en uso. Mantenga un registro de fechas y los resultados de tales pruebas.

18 SEGURIDAD EN EL LEVANTAMIENTO DE CARGA

19 Seguridad en el Levantamiento de Carga Entre el gancho del tranvía y la carga que está LEVANTANDO Cables, Eslingas, Cadenas OSHA-Las eslingas se inspeccionan diariamente Almacenar apropiadamente cuando no estén en uso Protección apropiada del equipo cuando esté en uso (artículos con esquinas afiladas, etc.)

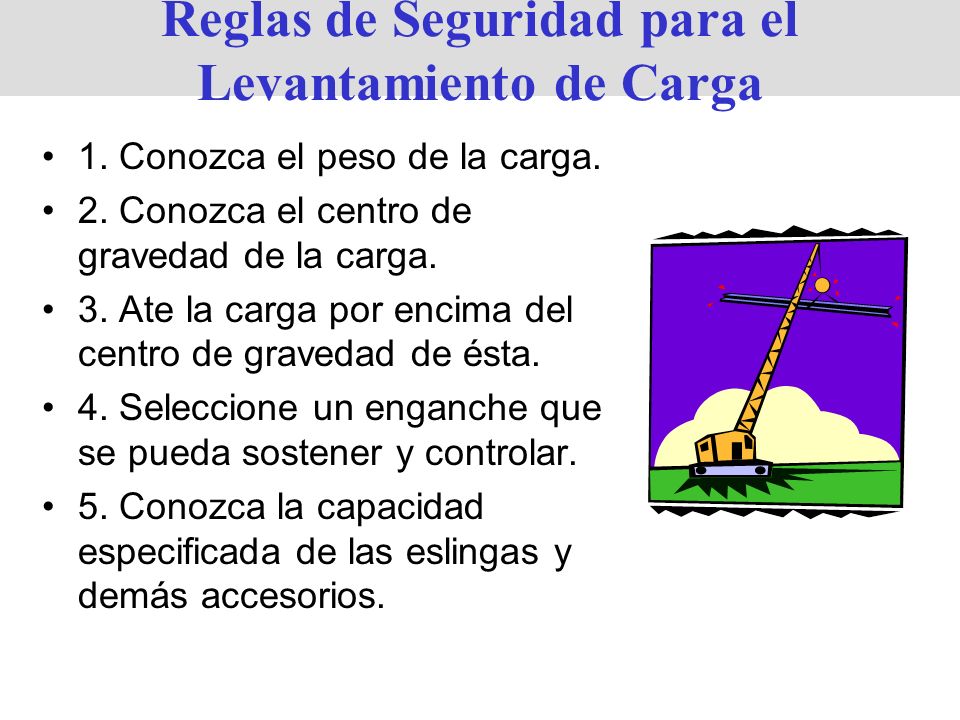

20 Reglas de Seguridad para el Levantamiento de Carga 1. Conozca el peso de la carga. 2. Conozca el centro de gravedad de la carga. 3. Ate la carga por encima del centro de gravedad de ésta. 4. Seleccione un enganche que se pueda sostener y controlar. 5. Conozca la capacidad especificada de las eslingas y demás accesorios.

21 Reglas de Seguridad para el Levantamiento de Carga 6. Seleccione la eslinga que mejor se ajuste a la carga. 7. Inspeccione todo el equipo antes de levantar la carga. 8. Proteja la eslinga de superficies afiladas.

22 Reglas de Seguridad para el Levantamiento de Carga 9. Cálculos apropiados del aumento en tensión causado por los ángulos de la eslinga (en todos los componentes del sistema). 11. Calcule la reducción anticipada cuando se utilice un amarre corredizo.

23 Reglas de Seguridad para el Levantamiento de Carga 12. Mantenga al personal fuera del área de levantamiento. 13. Levante la carga algunas pulgadas y luego coteje el equipo. 14. Conozca las limitaciones de todos los mecanismos de levantamiento utilizados. 15. Levante lentamente y pare lentamente.

24 Los ganchos se utilizan para levantar, remolcar, halar y asegurar. Dos clasificaciones generales: –Ganchos de Eslinga: aquellos a los cuales se le aplica una carga o fuerza en su base (montura en forma de escudilla) –Ganchos de Agarre: contienen una garganta o ranura de ancho uniforme para acomodar el eslabón de una cadena, por lo general, para formar un lazo y así asegurar la carga. Ganchos

25 ! ¡ADVERTENCIA! No exceda la carga límite operacional Sólo utilice ganchos de aleaciones tratadas al calor para levantamientos aéreos No incline la carga o utilice el gancho de manera diferente a la propuesta Evite las cargas de impacto o dinámicas Nunca aplique carga a los cierres del gancho, éstos fueron diseñados sólo para retener cadenas y eslingas sin tensión

26 Aspectos Básicos de la Inspección de Ganchos Desgaste Deformación Grietas Abolladuras pronunciadas Coteje para detectar torceduras Coteje para detectar desgaste y grietas Coteje la abertura de la garganta Coteje para detectar desgaste y deformación

27 Gancho/Angulos de Carga A. Balanceado 100% B. 1/4 fuera del centro 86% C. 1/2 fuera del centro 80% D. 3/4 fuera del centro 70% E. Carga de Impacto 40% Solamente los ganchos fundidos están diseñados para carga inclinada A B D E C

28 Torsión Máx 10° Evite: Carga lateral Carga trasera Carga inclinada

29 Cadenas para Levantar Carga Cuatro grados: –Grado 28 Cadena para Uso General –Grado 43 Cadena para Usos Específicos –Grade 70 Cadena de Amarre –Grade 80 Cadena de Aleación de Acero: La única utilizada para levantamiento aéreo. Fluctúan en tamaño entre 7/32 a 1-1/4 de diámetro del eslabón. Coteje para desgaste, cavidades, estiramiento o daños causados por algún esfuerzo cortante. La inspección se ejecuta ESLABON por ESLABON Eslabones torcidos son extremadamente inseguros Utilice con ganchos de agarre Placas: deberán estar en cada cadena: Tamaño, Grado, Capacidad

30 Cadenas para Levantar Carga Las cadenas para levantar carga no se estiran (se desgastan) Las cadenas de las eslingas de cadena se estiran de 10 a 15 % antes de que fallen Los grados están indicados en la parte lateral del eslabón G 80

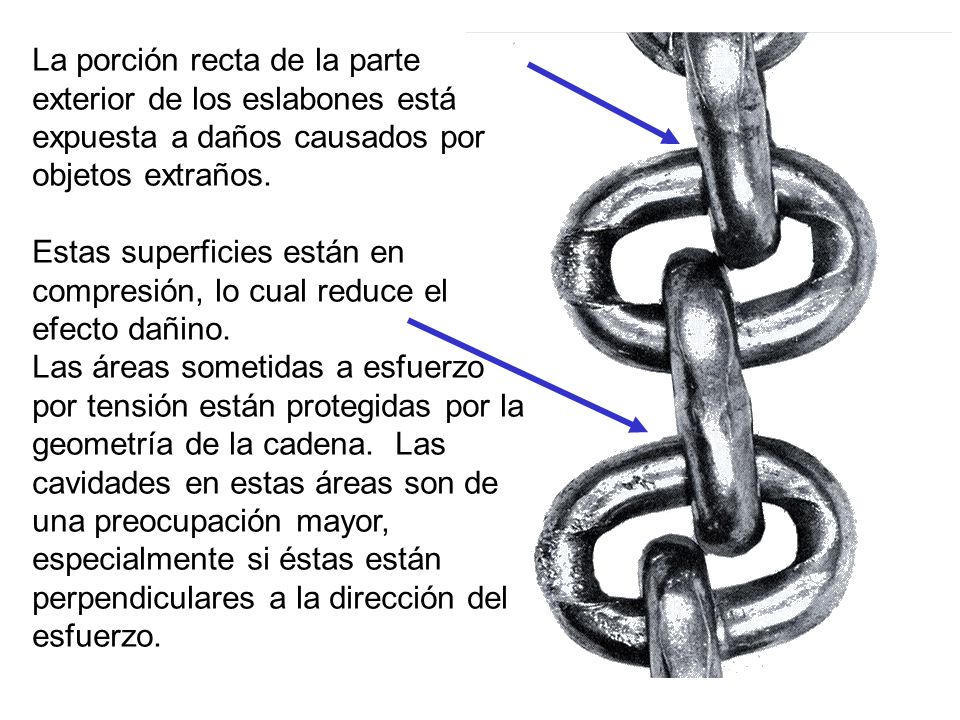

31 La porción recta de la parte exterior de los eslabones está expuesta a daños causados por objetos extraños. Estas superficies están en compresión, lo cual reduce el efecto dañino. Las áreas sometidas a esfuerzo por tensión están protegidas por la geometría de la cadena. Las cavidades en estas áreas son de una preocupación mayor, especialmente si éstas están perpendiculares a la dirección del esfuerzo.

32 (b)(5) Si en algún momento el desgaste en algún punto de un eslabón de alguna cadena excede el parámetro que se muestra en la Tabla H-2, el ensamblaje deberá ser sacado de servicio.

33 La corrosión puede reducir el área seccional transversal de un eslabón. El desgaste ocurre en áreas de mucha fricción: 1. Los puntos de soporte del contacto entre eslabones. 2. La parte exterior de la porción recta de los eslabones. La inspección eslabón por eslabón se facilita al quitarle la tensión a la cadena.

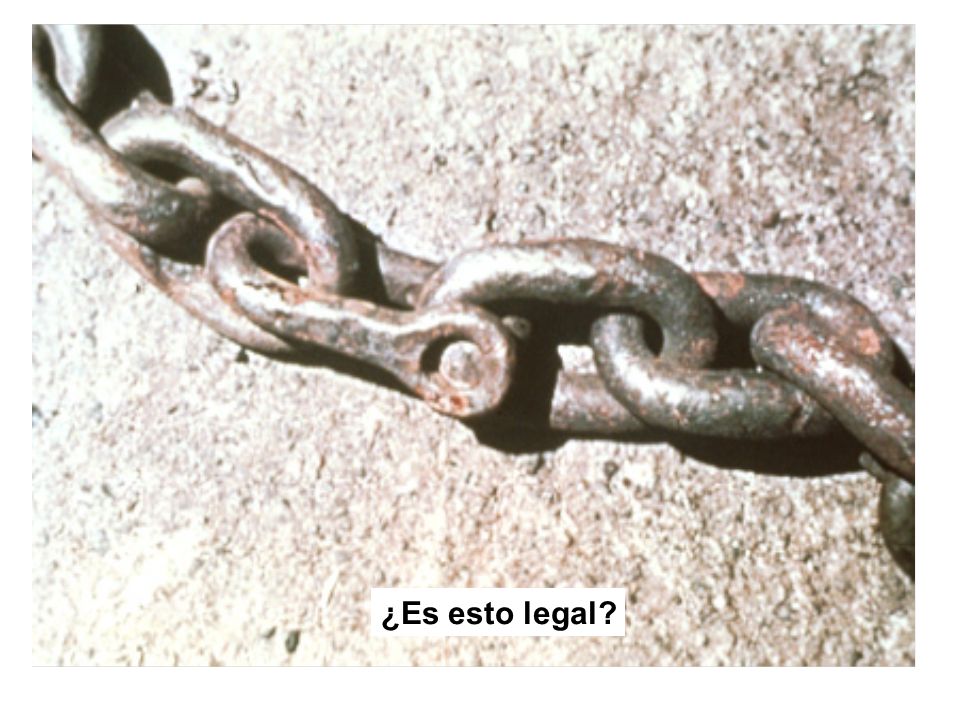

34 ¿Es esto legal?

35 La carga en eslingas de cuatro ramales raras veces está uniformente distribuida entre las cuatro secciones. Por esta razón, las tablas para este tipo de eslingas fijan el límite de peso a una especificación equivalente al de una eslinga de tres ramales del mismo tipo.

36 Un cable de alambre es una Máquina con muchas piezas movibles Base Alambre Centro Filamento Cable de Alambre

37 Bases de Varios Cables de Alambre FibraIWRCFilamento

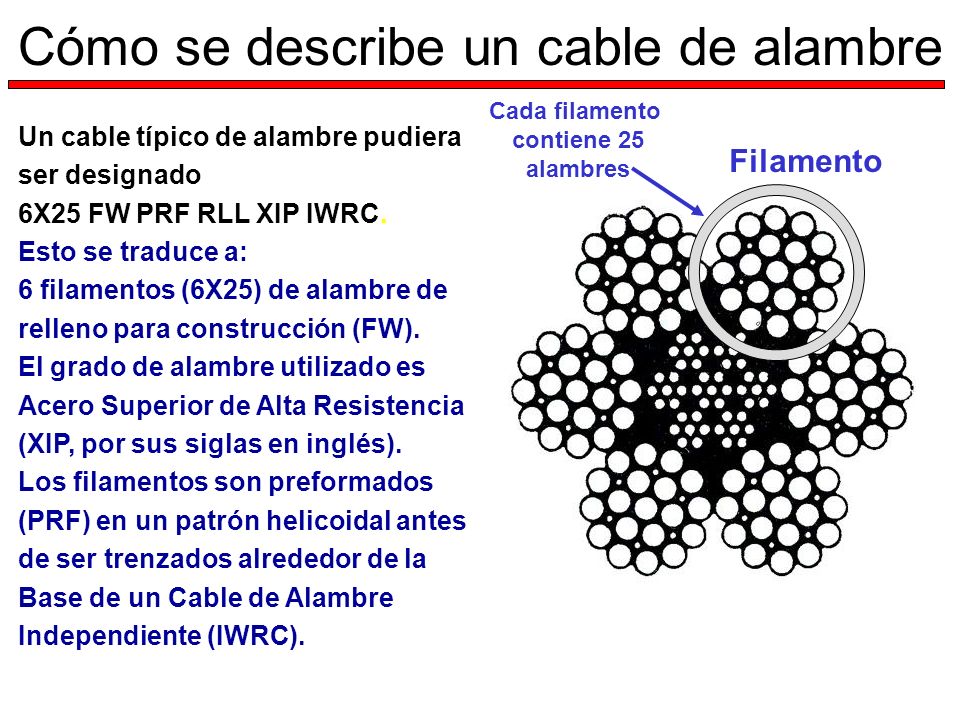

38 Cómo se describe un cable de alambre Filamento Cada filamento contiene 25 alambres Un cable típico de alambre pudiera ser designado 6X25 FW PRF RLL XIP IWRC. Esto se traduce a: 6 filamentos (6X25) de alambre de relleno para construcción (FW). El grado de alambre utilizado es Acero Superior de Alta Resistencia (XIP, por sus siglas en inglés). Los filamentos son preformados (PRF) en un patrón helicoidal antes de ser trenzados alrededor de la Base de un Cable de Alambre Independiente (IWRC).

39 LUBRICACION Los cables y cadenas deberán ser lubricados regularmente

40 Tres componentes básicos : 1. Los alambres que forman el filamento 2. Los filamentos multi-alámbricos que son trenzados en forma helicoidal alrededor de la base. 3. La base. Comúnmente, de acero con un alto contenido de carbono. La base es la fundación del cable, provee apoyo para los filamentos para el manejo de carga y para flexionar. La base puede ser de filamentos o de un cable de alambre independiente (IWRC). Base Alambre Alambre Central Filamento Cable de Alambre

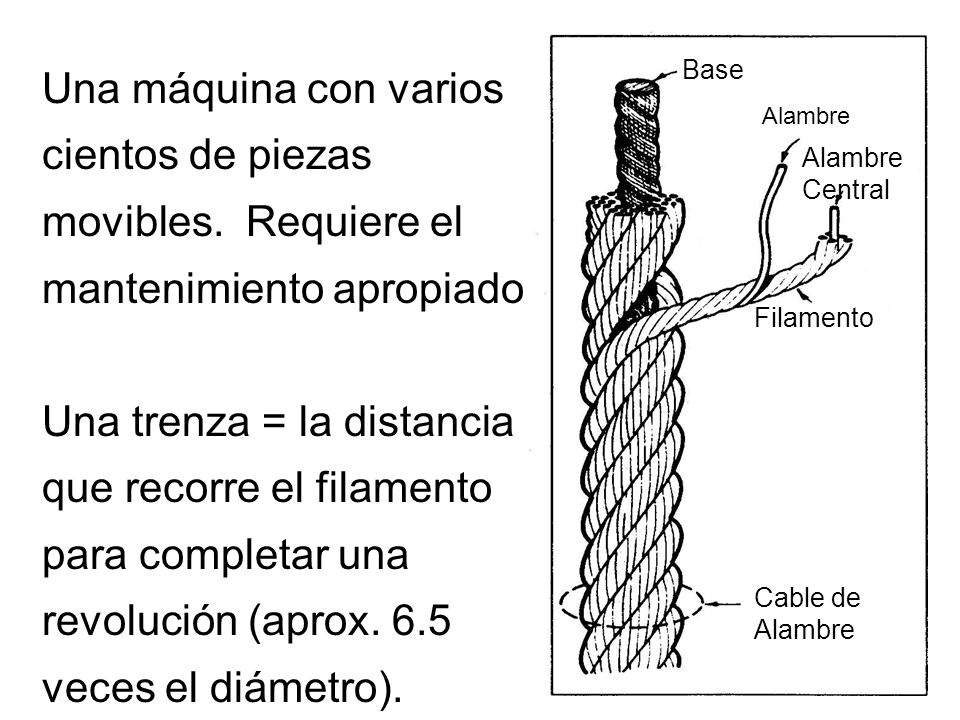

41 Una máquina con varios cientos de piezas movibles. Requiere el mantenimiento apropiado. Una trenza = la distancia que recorre el filamento para completar una revolución (aprox. 6.5 veces el diámetro). Base Alambre Alambre Central Filamento Cable de Alambre

42 El desgaste del cable de alambre se basa en: 1. La carga 2. Flexión (# de veces) 3. # de ciclos de uso El cambio en el diámetro del cable es el criterio para removerlo de servicio. Para cotejar el desgaste en un cable de alambre, el área que se debe observar es aquella que éste recorre por encima del bloque en la sección donde recoge la carga hasta que la levanta. Los alambres necesitan lubricación para evitar la corrosión. Lubrique usando un aerosol, brocha o por inmersión. El alambre tiende a desgastarse parejo en los filamentos exteriores, especialmente en donde recorre sobre tambores y poleas acanaladas. Base Alambre Alambre Central Filamento Cable de Alambre

43 ¿Qué está mal en esta foto? B30.9

44 ¿Cuántos alambres están rotos?

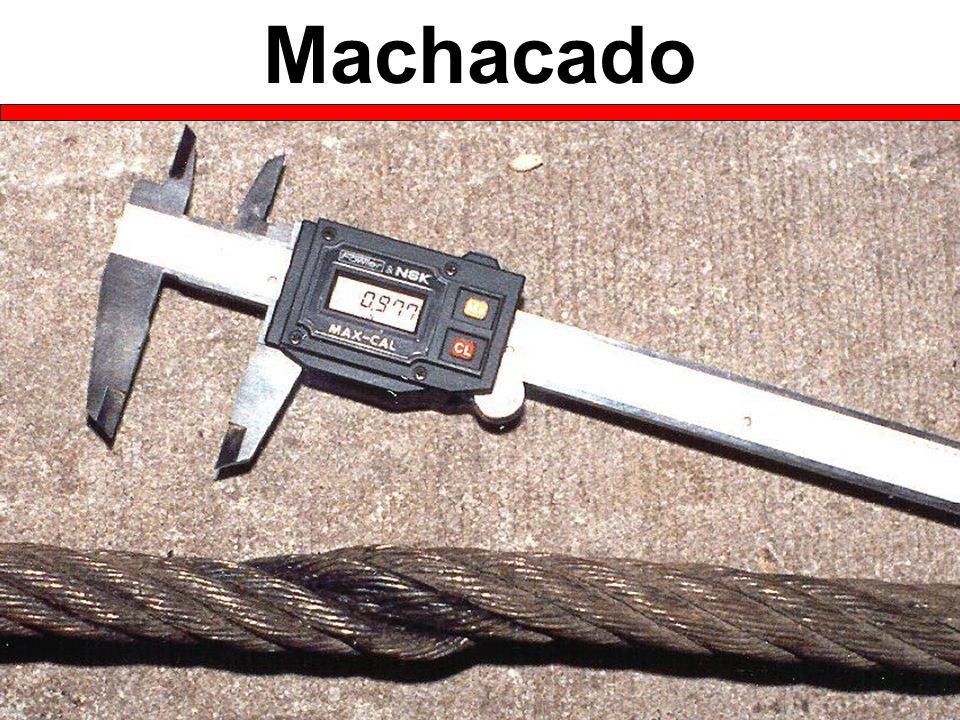

45 Machacado

46 Retorcido

47 Deshilación

48 Coteje el desgaste en el grillete: En la parte cóncava del cuello Coteje el pasador para: Rectitud Desgaste Coteje la distorsión en: El lado abierto de la U Grilletes o Trabas

49

50 Eslingas Corrediza Canasta Recta Brida Corrediza Canasta R e c t a Brida

51 Eslinga Recta El peso total de la carga está sostenido por una sola pata. La carga límite operacional especificada para la eslinga deberá ser mayor que la carga real. Eslinga Recta

52 Las barras de separación pueden ser usadas con un enganche doble vertical para manejar cargas de gran longitud. Reducen la inclinación de la carga. Cada sección del enganche habrá de llevar la mitad de la carga total. Las barras de separación deberán ser manufacturadas para ese propósito y tener una especificación de capacidad indicada.

53 Eslinga Corrediza ?

54 Eslinga de Canasta

55 Eslinga de Brida

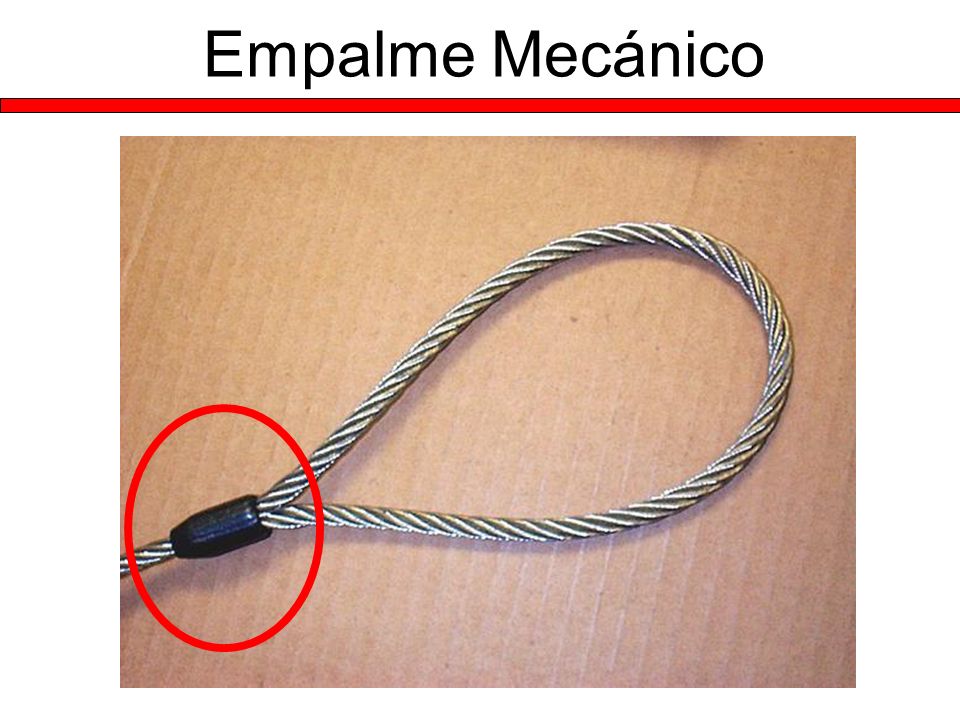

56 Empalme Mecánico

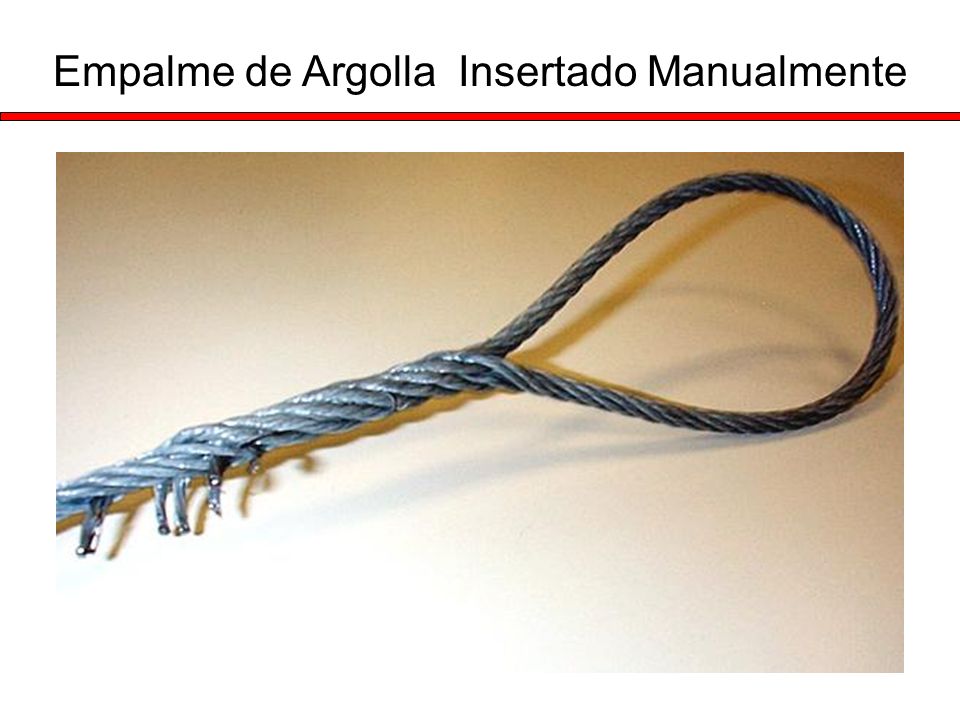

57 Empalme de Argolla Insertado Manualmente

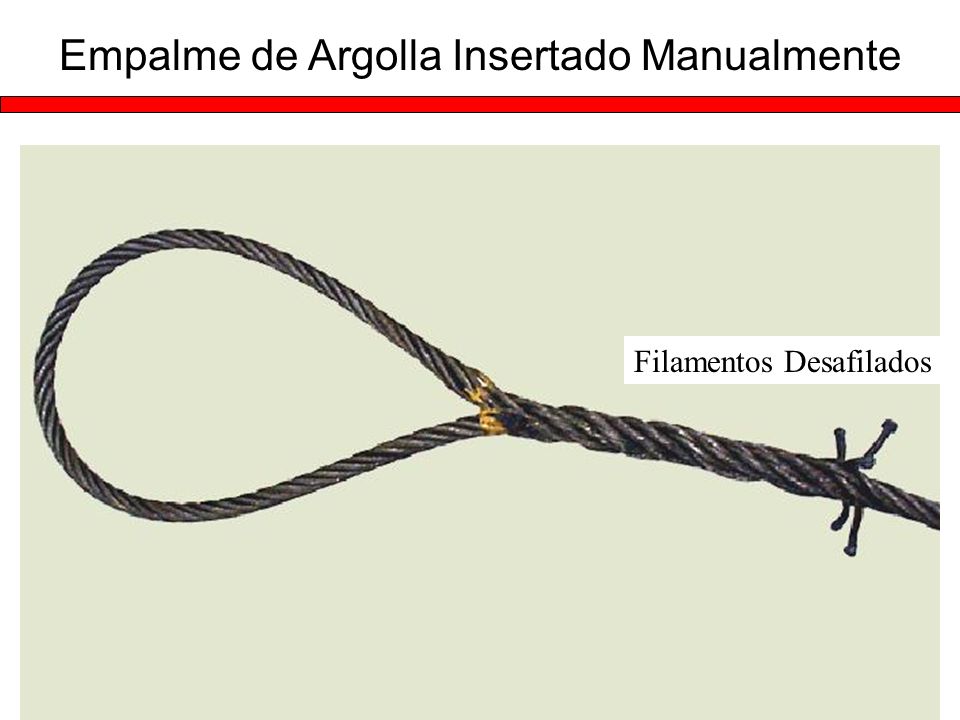

58 Filamentos Desafilados

59 Argolla Fundida Estampada

60 Empalme Mecánico Trenza Prohibida

61 Cómo Calcular la Carga en las Patas de una Eslinga Divida la carga total por el número de patas que tiene la eslinga. Si la eslinga es vertical, el cociente es la carga en cada pata. Mida la eslinga desde el punto en donde se engancha la carga, hasta el punto de conexión con el gancho o mecanismo de levantamiento; esta distancia es L Mida la altura vertical desde el tope de la carga hasta el gancho o mecanismo de levantamiento; esta distancia es H Divida la longitud de la pata por la altura de la eslinga.

62 CARGA L H (Carga ÷ Número de patas) X (L ÷ H) = Carga en cada pata

63 Ejemplo Carga = 120,000 libras 120,000 ÷ 4 patas de carga es igual a 30,000 libras en cada pata si el enganche es vertical Las patas de la eslinga son de 20 pies. La altura desde el tope de la carga hasta el mecanismo de levantamiento es de 15 pies. 20 ÷ 15 = 1.33 La carga en cada pata es de 1.33 x 30,000 = 40,000 libras. 20' 15' 120,000 lb.

64 Centro de Gravedad Una carga es estable cuando: –El gancho está directamente encima del centro de gravedad de la carga Estime el centro de gravedad Levante la carga lo suficiente para despegar del piso Si el gancho no está sobre el centro de gravedad, éste se habrá de desplazar al centro de gravedad CG?

65 Centro de Gravedad De ser necesario, coloque la carga en el piso y ajuste el equipo de levantamiento. Si la carga se inclina más de 3°, el equipo de levantamiento deberá ser ajustado. Mientras más largas las patas de la eslinga, más estable será la carga. El conjunto más largo (B) habrá de mejorar la estabilidad de la carga B A

66
