1 Grúas

2 Actividad e inspección preoperacional en sitio Revise el sitio para ver si hay posibles peligros: Cables por encima de la cabeza Suelo inestable Condiciones con vientos elevados Otras actividades de trabajo en al área 1a

3 Actividad e inspección preoperacional en sitio Características de la carga: Materiales peligrosos o tóxicos Peso Dimensiones Centro de gravedad 1b

4 Actividad e inspección preoperacional en sitio Bocetos e información para montar aparejos: Puntos para levantar Métodos para sujetar Ángulos de las eslingas Vectores de carga 1c

5 Actividad e inspección preoperacional en sitio Bocetos e información para montar aparejos: Ángulos de aguilón y de balanceo Orientaciones de la grúa Capacidades nominales Otros factores que afecten la operación del equipo 1d

6 Actividad e inspección preoperacional en sitio Procedimientos operacionales: Instrucciones paso a paso Precauciones aplicables de aparejos Medidas de seguridad Procedimientos de emergencia 1e

7 Actividad e inspección preoperacional en sitio Adiciones y modificaciones del equipo: Etiquetas, placas de instrucción, calcomanías que reflejan modificaciones Asegurarse que no se ha reducido el factor de seguridad por las adiciones/modificaciones 1f

8 Tipos de inspecciones y revisiones Inspecciones frecuentes ocurren todos los días Inspecciones frecuentes ocurren cada mes Dependen de las regulaciones y equipo en cuestión 2a

9 Inspecciones frecuentes Caminatas diarias preoperacionales o revisión de preinicio Las piezas expuestas que se mueven deben ser cuidadas/aisladas Se deben exhibir letreros de advertencia de alto voltaje 3a

10 Inspecciones frecuentes Componentes de grúas Cuerdas de alambre Libertad de rotación de toda pieza giratoria Llantas 3b

11 Inspecciones frecuentes Baterías Lubricación apropiada Fugas de fluidos Levantadores, tambores, ferretería, adjuntos 3c

12 Inspecciones frecuentes Mecanismos operacionales Pasamanos, agarradores para manos, pasos Plataformas/pasillos Conexiones de plato 3d

13 Inspecciones frecuentes Aguilones y brazos Mirar si está recto/ dañado Corrosión Pintura agrietada o que se pela Enlazado torcido 3e

14 Inspecciones frecuentes Batangas Distorsión/resquebrajarse Soldaduras Extensión/retracción de vigas Flotantes 3f

15 Inspecciones frecuentes: Preinicio Cabina Limpieza de cabina Etiquetas de control Función de indicadores, luces, señales Servicio/freno de mano Operación de puerta del asiento y cabina Registros de inspección y mantenimiento 3g

16 Inspecciones frecuentes: Preinicio Extintor de incendios Accesibilidad del extintor de incendios Tasación o clasificación del extintor – 5BC o más Un extintor en la estación de cada operario 3h

17 Inspecciones frecuentes: Preinicio Campo de visión Ventanillas rotas/agrietadas Ajuste/operación de frenos/embragues Operación/calibración del bloqueo del pescante del elevador Luces de indicadores y advertencia Controles 3i

18 Inspecciones periódicas Realizadas mensual y/o anualmente La inspección varía dependiendo en uso de la grúa y condiciones del sitio 4a

19 Inspecciones periódicas Mantenga registros de: frenos ganchos de grúas cadenas para izar cuerdas 4b

20 Inspecciones periódicas Los archivos de inspección deben incluir la/el: fecha de la inspección firma del inspector el número de la serie del componente crítico 4c

21 Inspecciones periódicas - revisar: Daño estructural Grietas en las conexiones soldadas Daño o defectos de roldanas 4d

22 Inspecciones periódicas - revisar: Daño/defectos del elevador principal y tambor auxiliar Distribución pareja de la cuerda de alambre del tambor elevador La integridad apropiada de la cuerda de alambre 4e

23 Inspecciones periódicas - revisar: Desgaste excesivo de piezas de freno y embrague Piezas gastadas, agrietadas, distorsionadas Defectos/daño del pescante principal, brazo, extensiones del pescante 4f

24 Inspecciones periódicas - revisar: Reparaciones que reúnen las especificaciones del fabricante Defectos/daños de los ganchos de carga/del bloque de ganchos 4g

25 Inspecciones periódicas - revisar: Desgaste excesivo de los ruedas dentadas/de la extensión de la cadena Topes positivos en los brazos Deterioración de componentes hidráulicos Etiquetas de la presión de trabajo en las mangueras flexibles 4h

26 Inspecciones periódicas - revisar: Defectos/daño al plato Números de identificación permanentes/legibles Asegurar/bloqueo del contrapeso Fácil acceso a la cabina 4i

27 Inspecciones periódicas - revisar: Función apropiada de las paradas del pescante, puntos de desconectar del elevador, indicador del ángulo del pescante, paradas del brazo Funcionamiento apropiado de las plantas de energía Funcionamiento apropiado de todos los demás mecanismos operacionales 4j

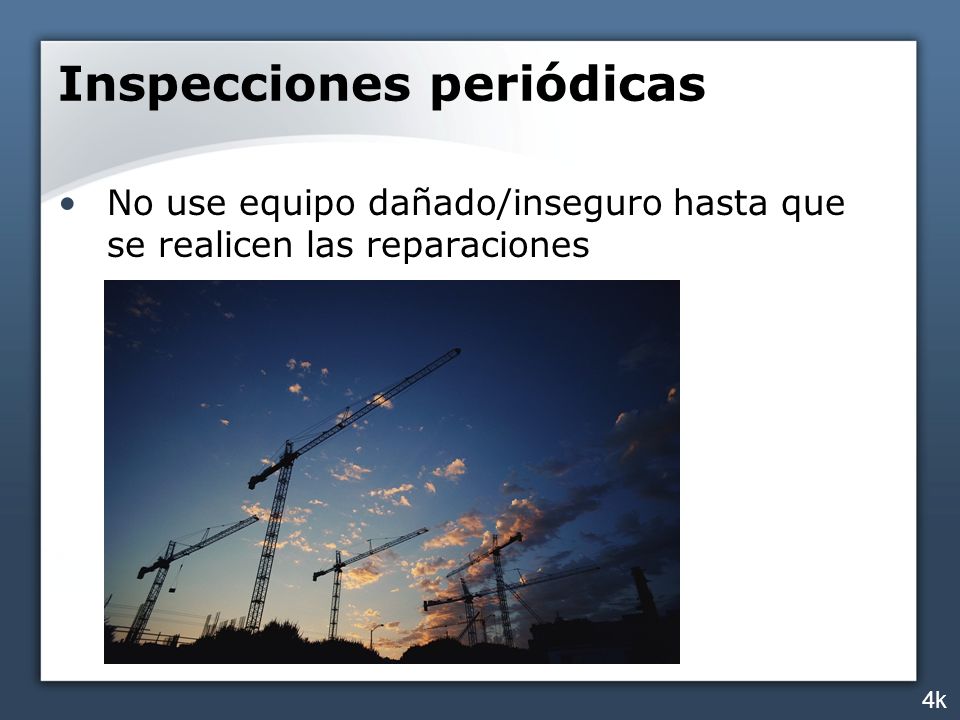

28 Inspecciones periódicas No use equipo dañado/inseguro hasta que se realicen las reparaciones 4k

29 Procedimientos de mantenimiento El mantenimiento preventivo mantiene a las grúas funcionando bien Siga el programa de mantenimiento preventivo de la compañía 5a

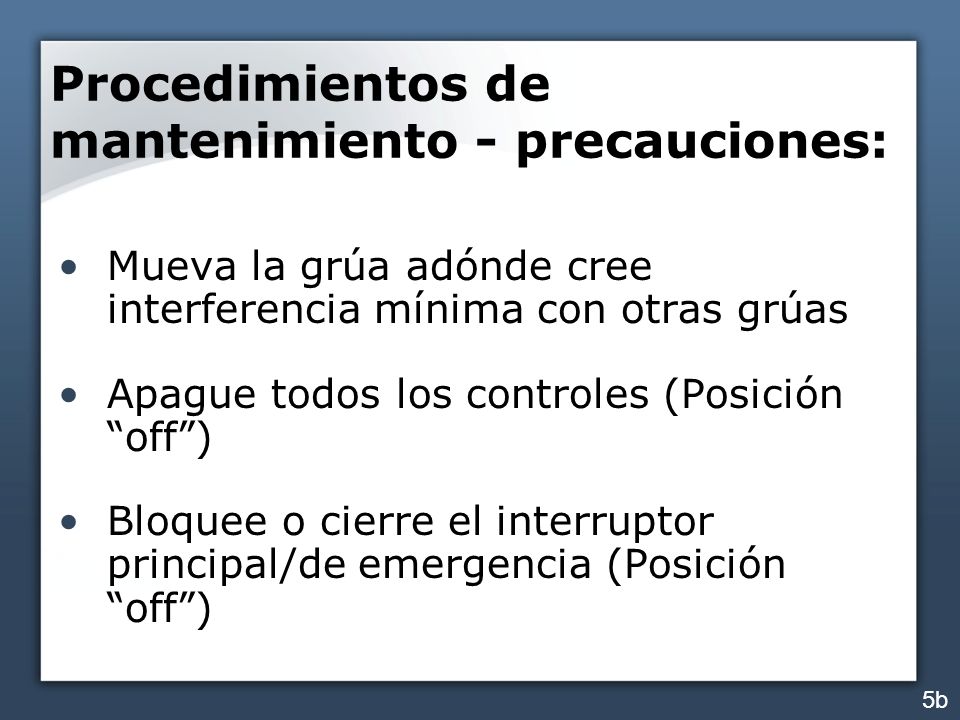

30 Procedimientos de mantenimiento - precauciones: Mueva la grúa adónde cree interferencia mínima con otras grúas Apague todos los controles (Posición off) Bloquee o cierre el interruptor principal/de emergencia (Posición off) 5b

31 Procedimientos de mantenimiento - precauciones: Coloque letreros de Fuera de servicio en la grúa Provea paradas en los rieles Asegúrese que resguardos se reinstalen tras el mantenimiento 5c

32 Procedimientos de mantenimiento - precauciones: Sólo el personal designado puede hacer reparaciones 5d

33 Procedimientos de mantenimiento - precauciones: Se deben ajustar algunos componentes regularmente para mantenerlos en buen funcionamiento Interruptores de límite Sistemas de control Frenos Plantas de energía 5e

34 Peligros de los cables por encima Mantenga espacio despejado apropiado Contacto directo Contacto indirecto 6a

35 Peligros de los cables por encima Métodos preferidos de seguridad con cables por encima incluyen: retirar energía y tomas a tierra de todo cable eléctrico levantar barreras aislantes 6b

36 Peligros de los cables por encima Voltajes de 50 kv o menos, el despejado debe ser de 10 pies Voltajes mayores a 50kv, el despejado es de 10 pies más 4 pulgadas por cada 10 kv sobre 50 kv 6c

37 Peligros de los cables por encima Cuando el vehículo está en tránsito y se baja la estructura: el despejado es de 4 pies por 50 kv o menos; o 4 pies más 4 pulgadas por cada 10 kv sobre 50 kv para voltajes mayores a 50 kv 6d

38 Peligros de los cables por encima Use hombres que den señales para ayudar a mantener un despejado apropiado donde esté obstruida la visión Señales manuales Tablas con señales de mano 6e

39 Peligros de los cables por encima Use líneas tag no conducentes para estabilizar la carga Use botas y guantes aislantes 6f

40 Reglas de funcionamiento u operacionales Fije a la vista las reglas de post funcionamiento cerca de los siguientes tipos de grúas: Estacionarias Por encima de la cabeza Tipo pórtico 7a

41 Reglas de seguridad general Evite llevar cargas por encima de la gente No permita a nadie ir en el gancho No se aleje de una grúa con carga suspendida 8a

42 Reglas de seguridad general Mueva cargas despacio; evite movimientos repentinos Nunca lleve nada en las manos mientras sube una escalera Guarde ropa/equipo de modo que no interfiera con la operación de la grúa 8b

43 Acciones prohibidas No exceda los límites de cargas nominales No cambie los contrapesos recomendados No alce una carga no aseguradas/no equilibrada 9a

44 Acciones prohibidas No alce dos cargas aparejadas por separado a la misma vez No envuelva líneas tagal rededor de su cuerpo 9b
