Válvulas Polanco® ibapol.com.

Presentación del tema: "Válvulas Polanco® ibapol.com."— Transcripción de la presentación:

1 válvulas Polanco® ibapol.com

2 productos productos válvula de retención múltiple válvula de flotador
carrete de desmontaje válvula de aspiración

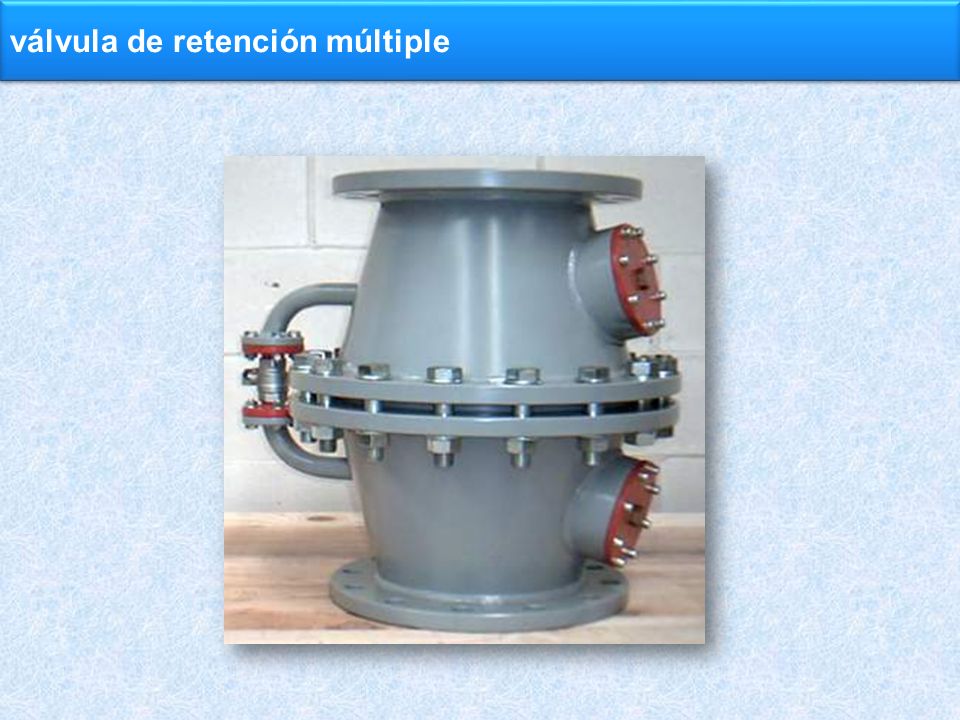

3 válvula de retención múltiple

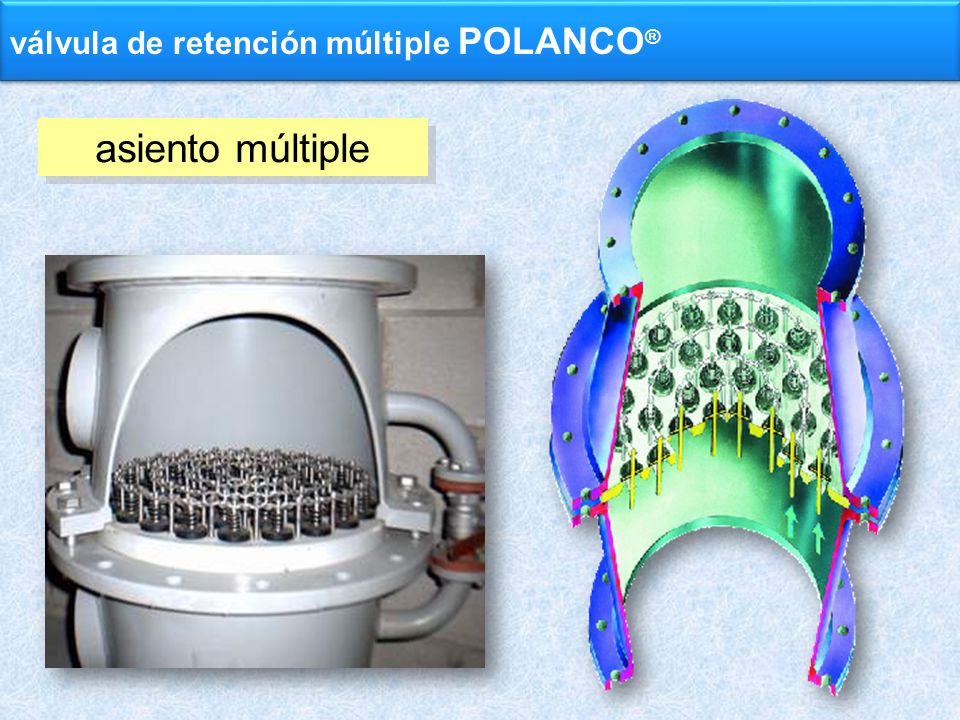

4 válvula de retención múltiple POLANCO®
asiento múltiple

5 asiento múltiple válvula de retención múltiple POLANCO®
1- placa múltiple 2- elemento de cierre 3- muelle 4- espárrago de sujeción 5- puente guía

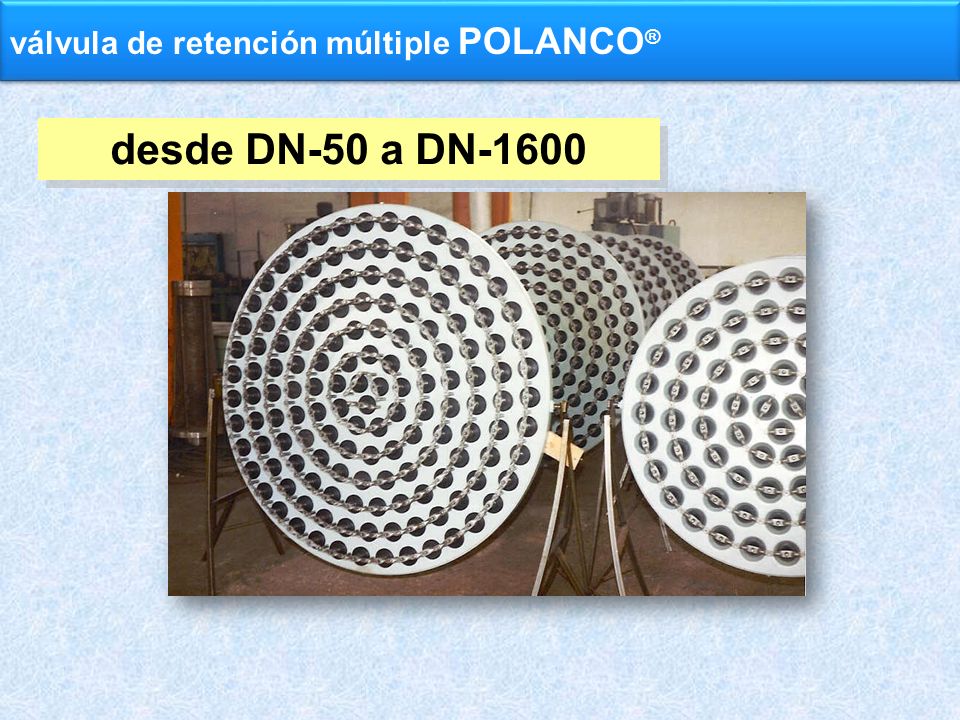

6 válvula de retención múltiple POLANCO®
desde DN-50 a DN-1600

7 Instalaciones de bombeo
válvula de retención múltiple POLANCO® Instalaciones de bombeo Salces (Cantabria) SIDENOR Reinosa (Cantabria) Santillana del Mar (Cantabria) Alcañiz (Teruel) La Almolda (Zaragoza)

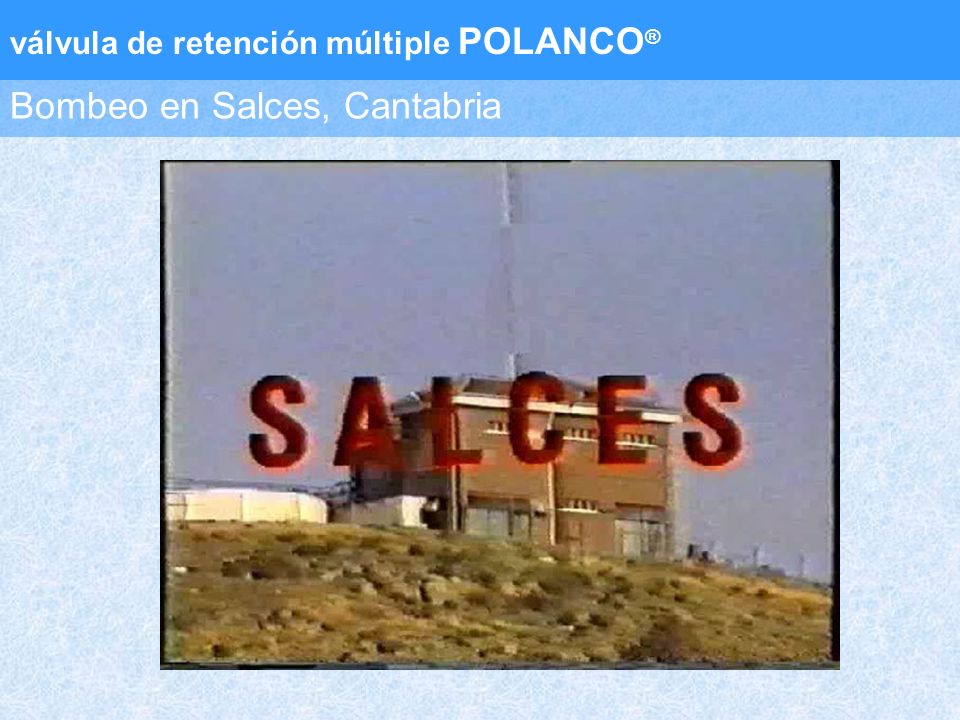

8 Bombeo en Salces, Cantabria
válvula de retención múltiple POLANCO® Bombeo en Salces, Cantabria

9 Bombeo en Salces, Cantabria
válvula de retención múltiple POLANCO® Bombeo en Salces, Cantabria Altura geométrica: 45 m. Diámetro tubería: mm Velocidad: ,03 m/seg. Longitud tubería: m. Tubería de acero

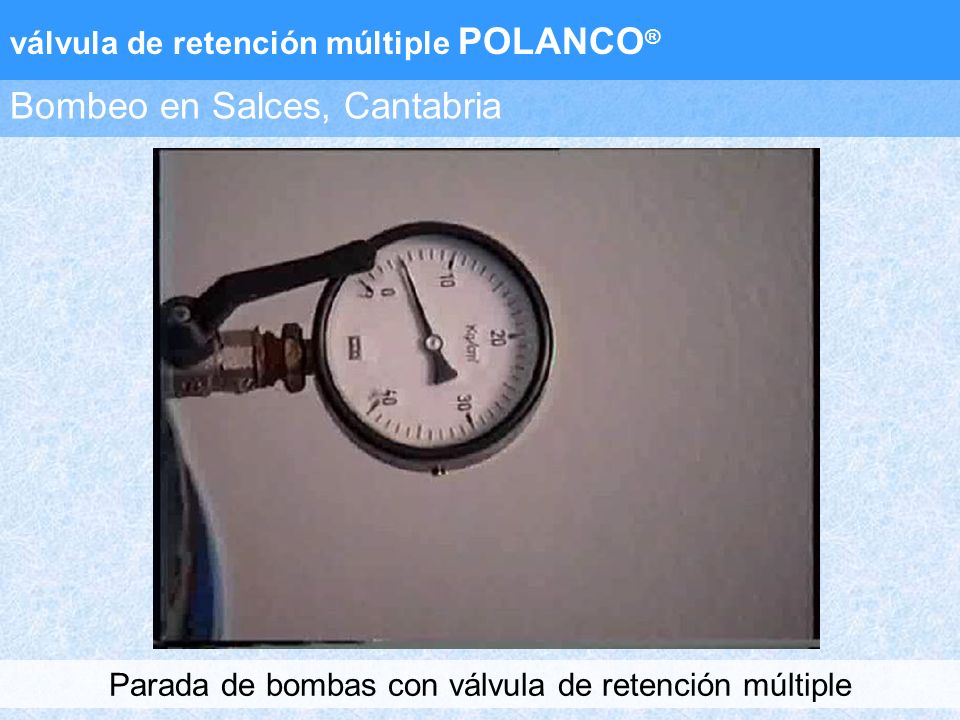

10 Parada de bombas con válvula de retención múltiple
válvula de retención múltiple POLANCO® Bombeo en Salces, Cantabria Parada de bombas con válvula de retención múltiple

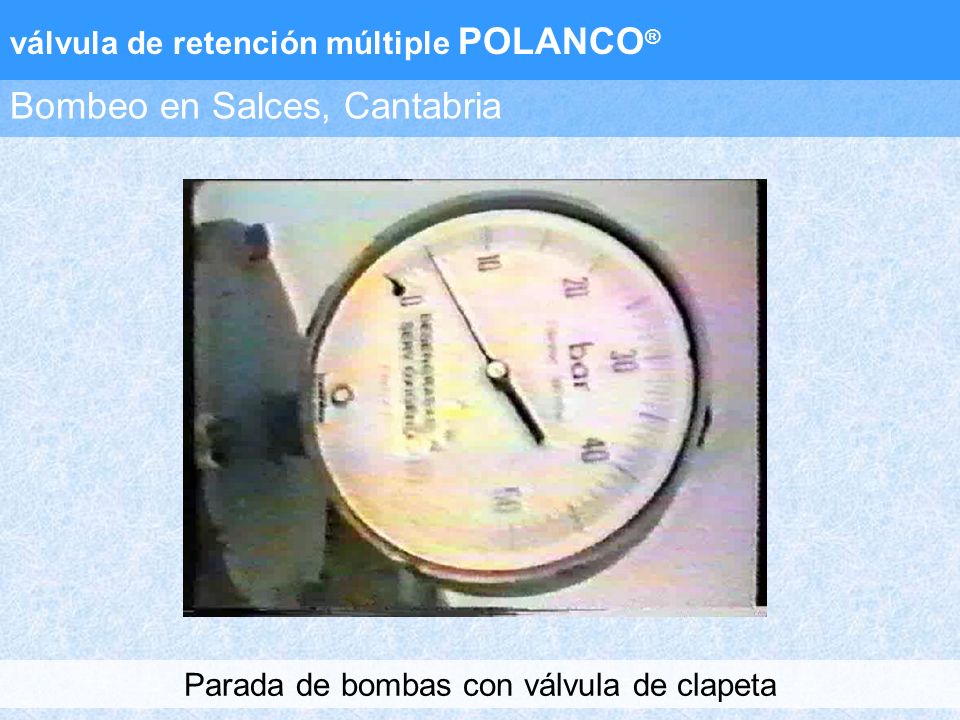

11 Parada de bombas con válvula de clapeta
válvula de retención múltiple POLANCO® Bombeo en Salces, Cantabria Parada de bombas con válvula de clapeta

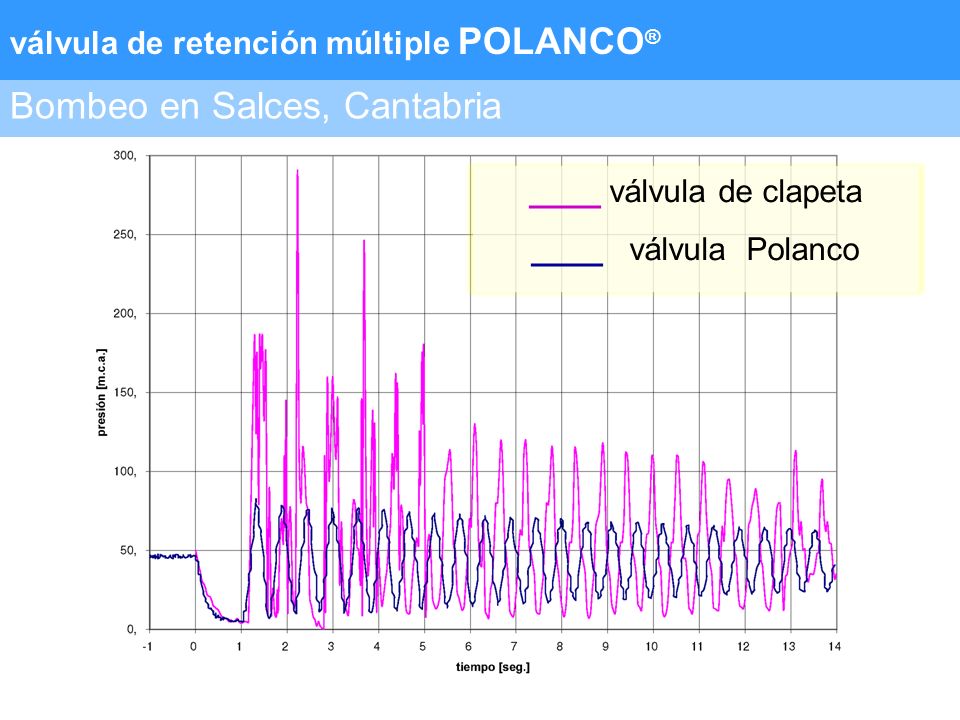

12 ____ válvula de clapeta
válvula de retención múltiple POLANCO® Bombeo en Salces, Cantabria ____ válvula de clapeta ____ válvula Polanco

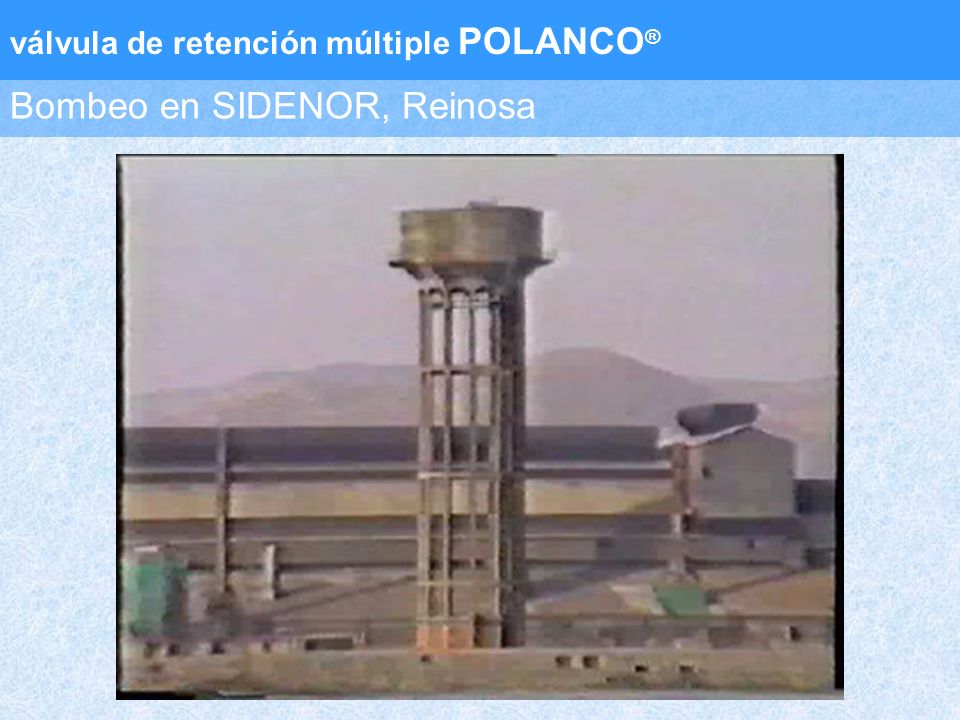

13 Bombeo en SIDENOR, Reinosa
válvula de retención múltiple POLANCO® Bombeo en SIDENOR, Reinosa

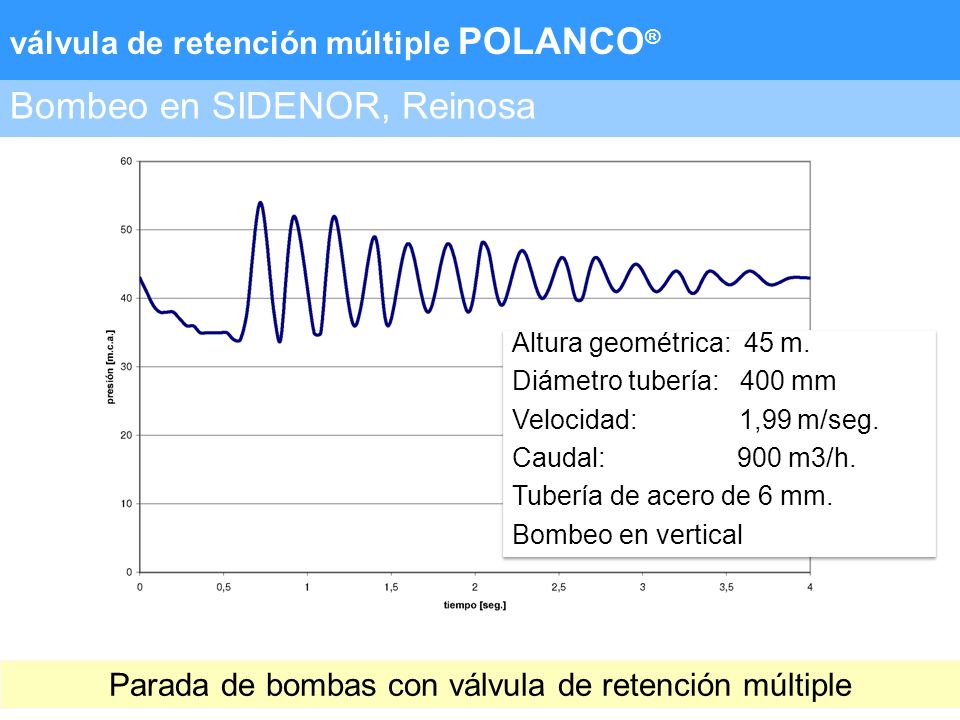

14 Parada de bombas con válvula de retención múltiple
válvula de retención múltiple POLANCO® Bombeo en SIDENOR, Reinosa Altura geométrica: 45 m. Diámetro tubería: mm Velocidad: ,99 m/seg. Caudal: m3/h. Tubería de acero de 6 mm. Bombeo en vertical Parada de bombas con válvula de retención múltiple

15 Bombeo en SIDENOR, Reinosa
válvula de retención múltiple POLANCO® Bombeo en SIDENOR, Reinosa

16 Bombeo en Santillana del Mar
válvula de retención múltiple POLANCO® Bombeo en Santillana del Mar

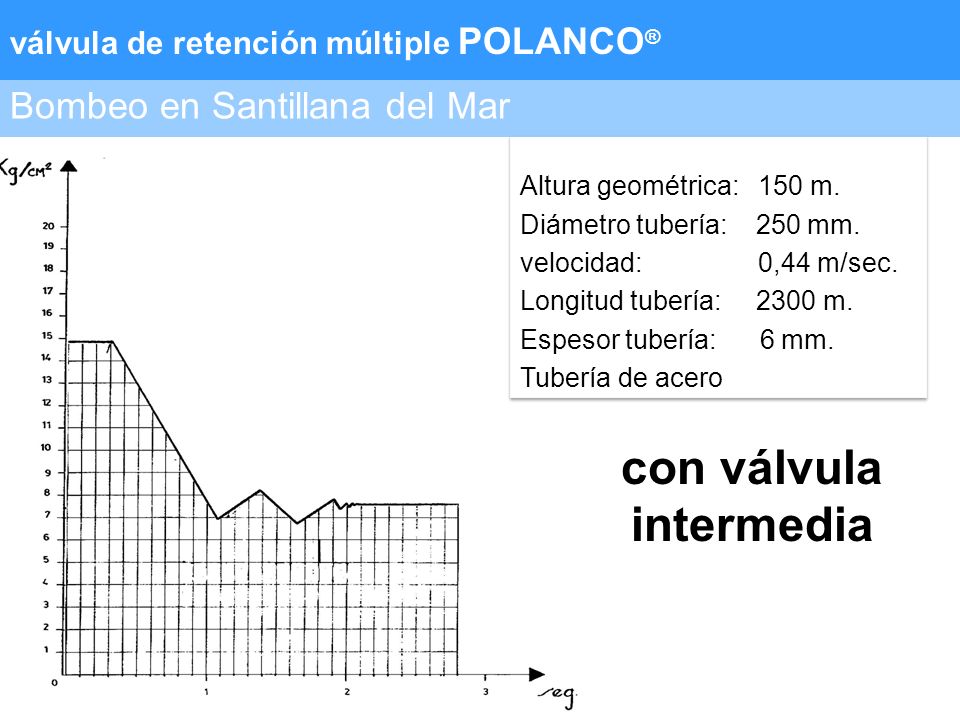

17 con válvula intermedia
válvula de retención múltiple POLANCO® Bombeo en Santillana del Mar Altura geométrica: m. Diámetro tubería: mm. velocidad: ,44 m/sec. Longitud tubería: m. Espesor tubería: mm. Tubería de acero con válvula intermedia

18 Bombeo en Santillana del Mar
válvula de retención múltiple POLANCO® Bombeo en Santillana del Mar

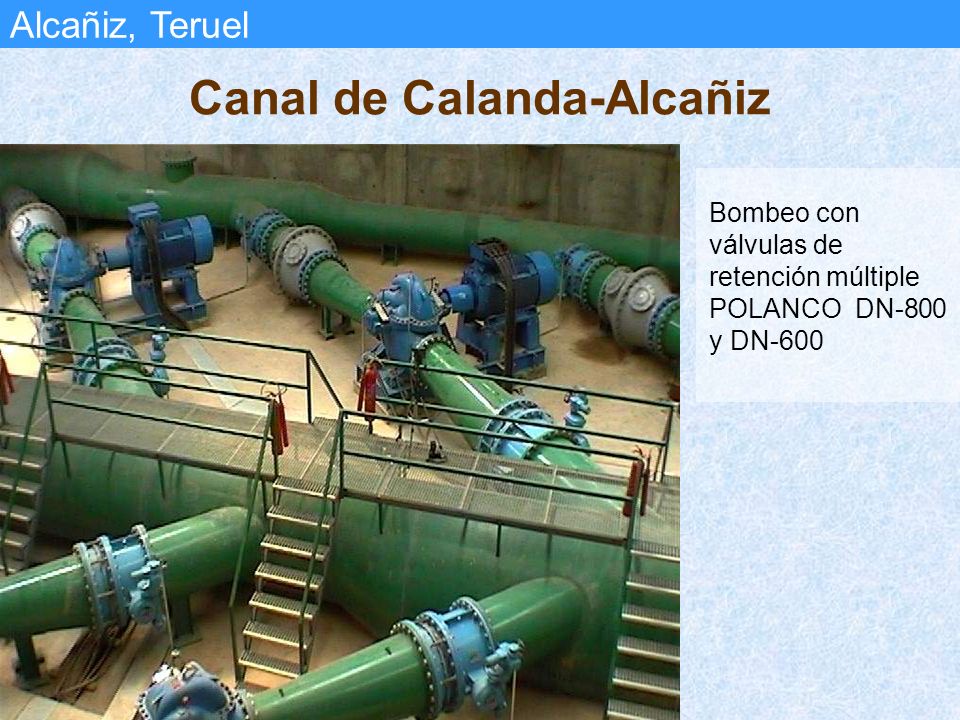

19 Canal de Calanda-Alcañiz
Alcañiz, Teruel Canal de Calanda-Alcañiz Bombeo con válvulas de retención múltiple POLANCO DN-800 y DN-600

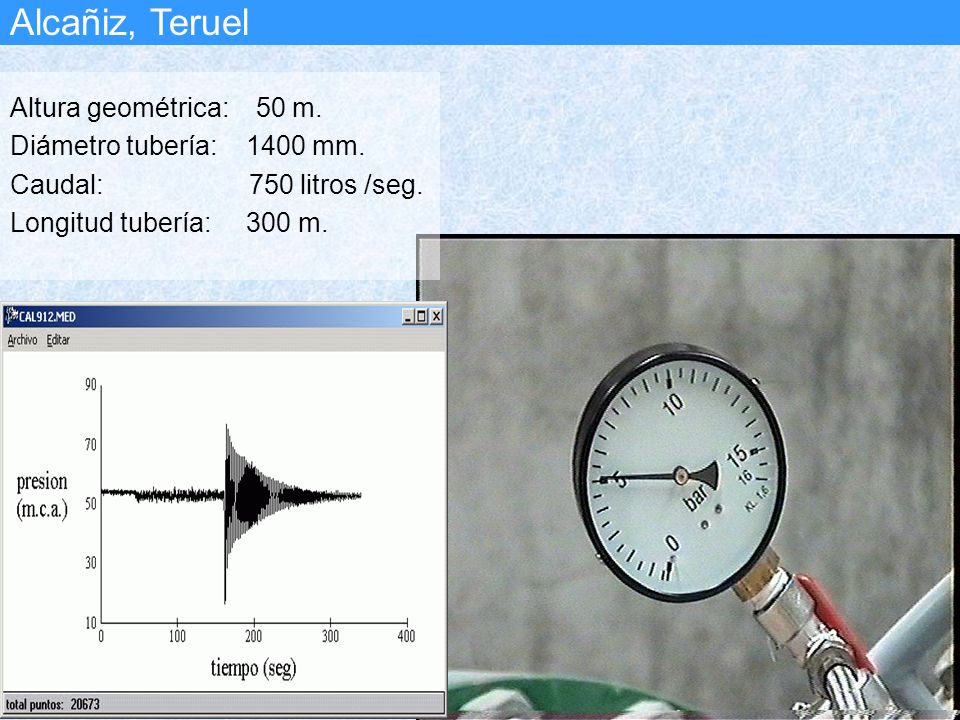

20 Alcañiz, Teruel Altura geométrica: 50 m. Diámetro tubería: 1400 mm.
Caudal: litros /seg. Longitud tubería: m.

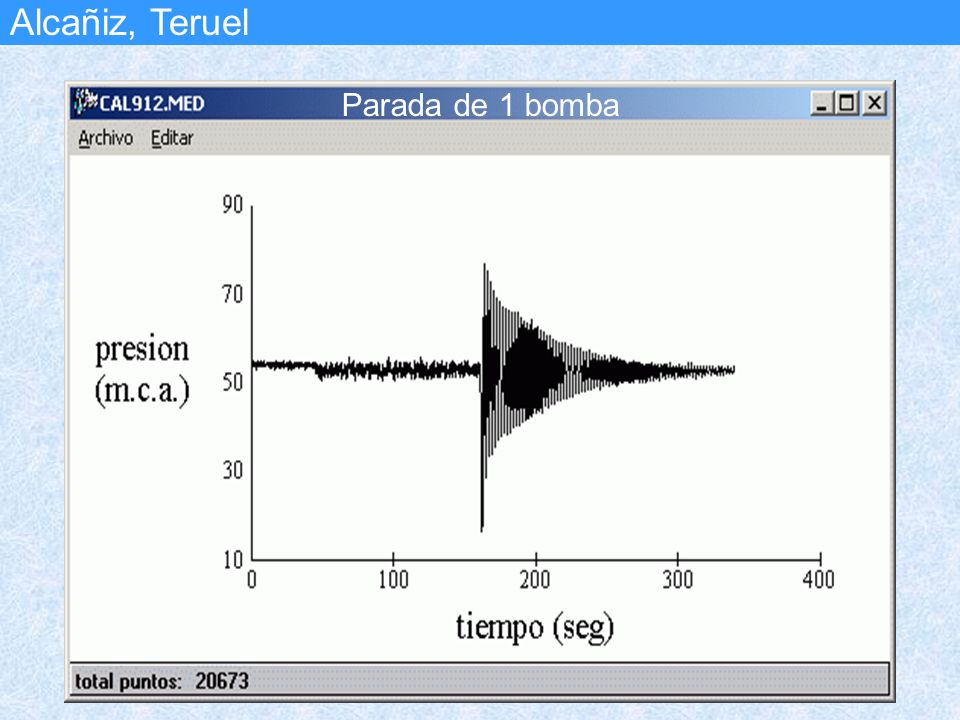

21 Alcañiz, Teruel Parada de 1 bomba

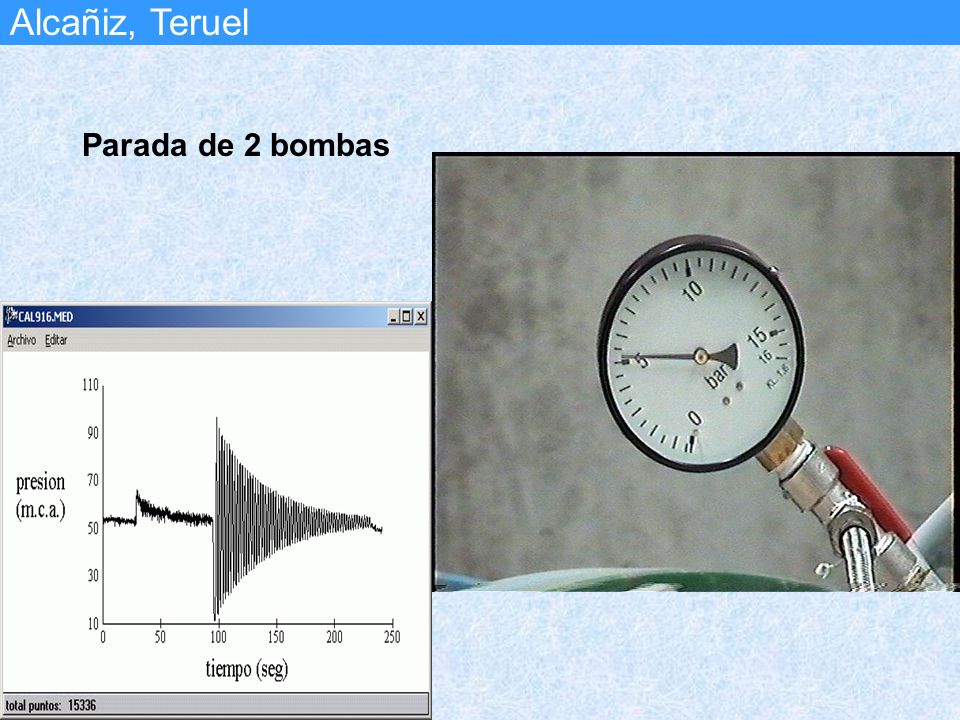

22 Alcañiz, Teruel Parada de 2 bombas

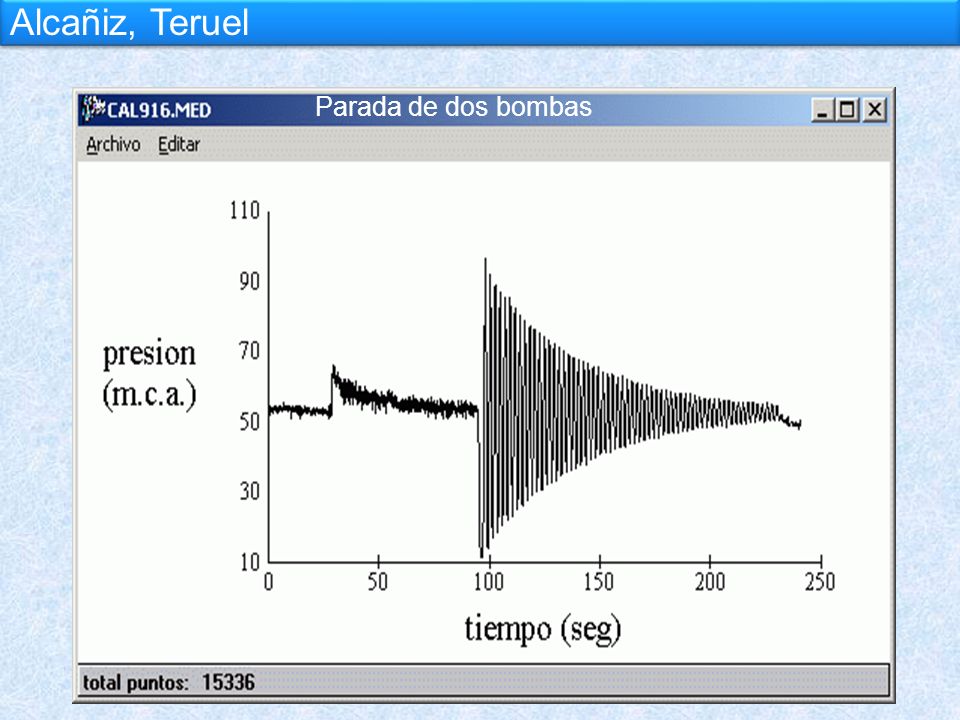

23 Alcañiz, Teruel Parada de dos bombas

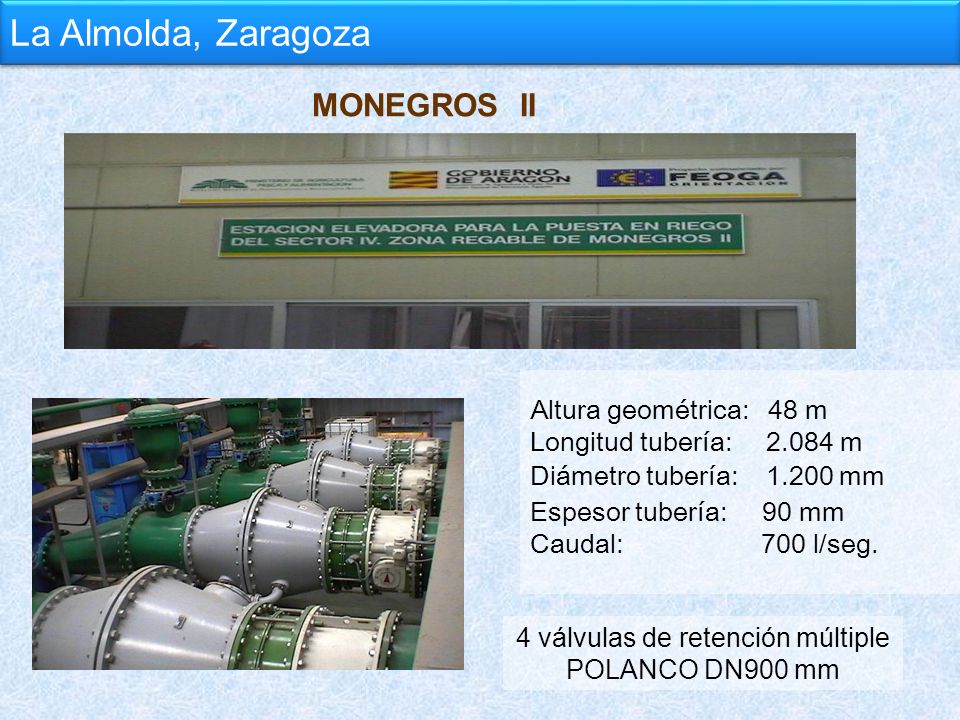

24 4 válvulas de retención múltiple POLANCO DN900 mm
La Almolda, Zaragoza MONEGROS II Altura geométrica: 48 m Longitud tubería: m Diámetro tubería: mm Espesor tubería: mm Caudal: l/seg. 4 válvulas de retención múltiple POLANCO DN900 mm

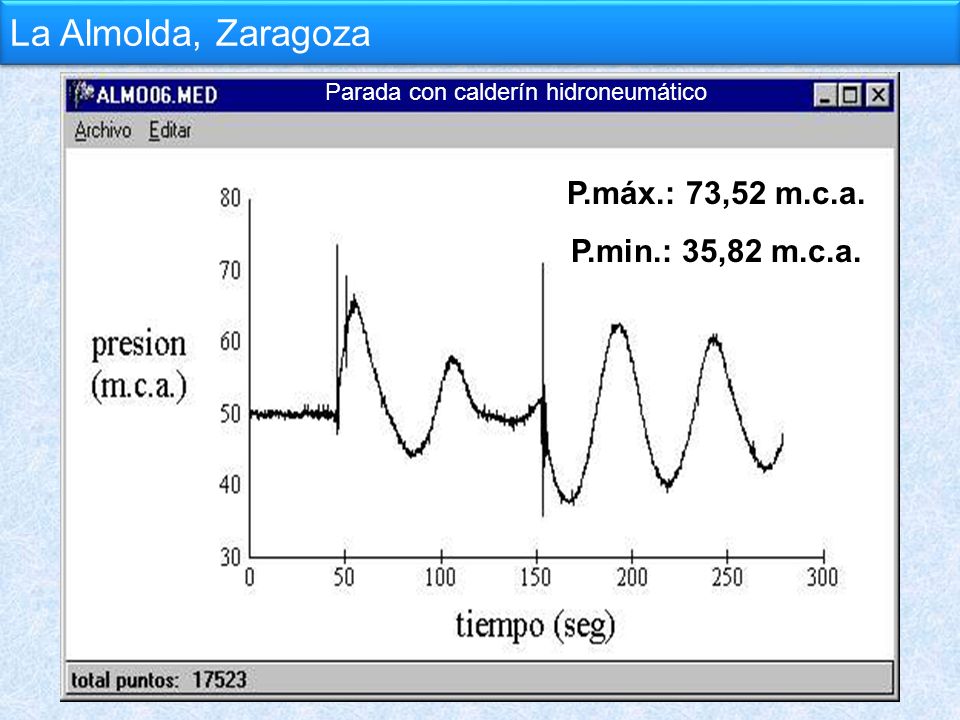

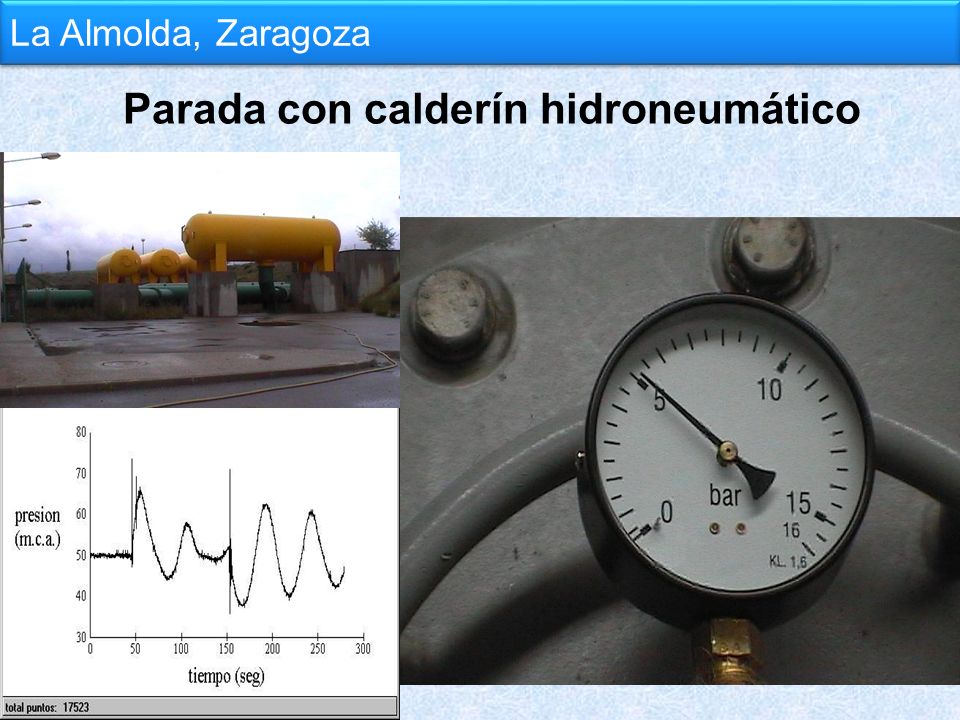

25 Parada con calderín hidroneumático
La Almolda, Zaragoza Parada con calderín hidroneumático

26 Parada con calderín hidroneumático
La Almolda, Zaragoza Parada con calderín hidroneumático P.máx.: 73,52 m.c.a. P.min.: 35,82 m.c.a.

27 Parada sin calderín hidroneumático
La Almolda, Zaragoza Parada sin calderín hidroneumático x

28 Parada sin calderín hidroneumático
La Almolda, Zaragoza Parada sin calderín hidroneumático P.máx.: 61,56 m.c.a. P.min.: 15,10 m.c.a.

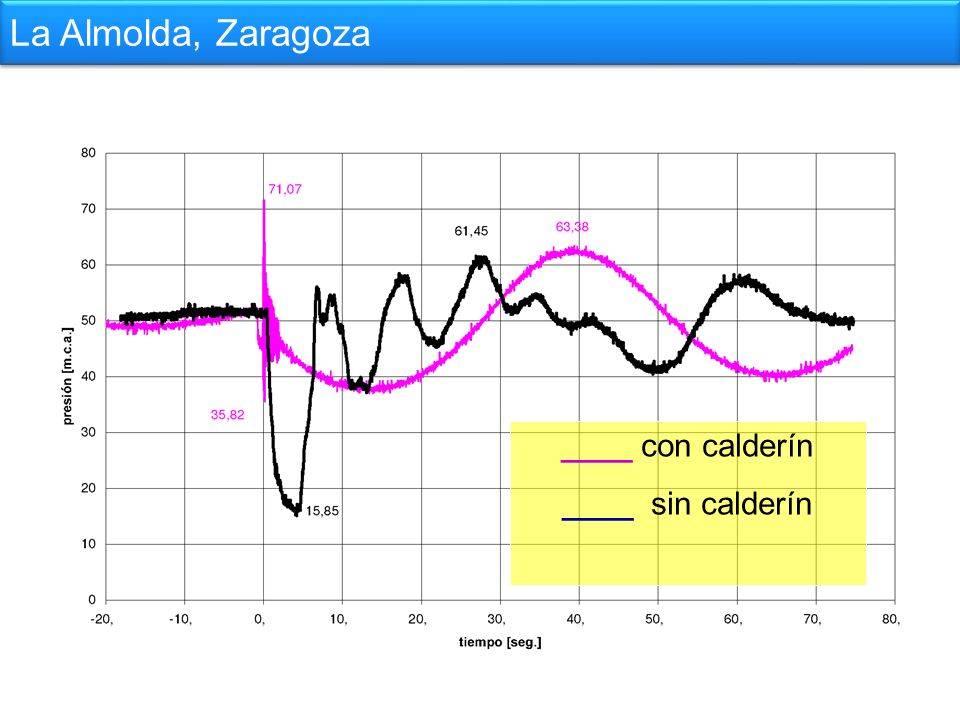

29 La Almolda, Zaragoza ____ con calderín ____ sin calderín

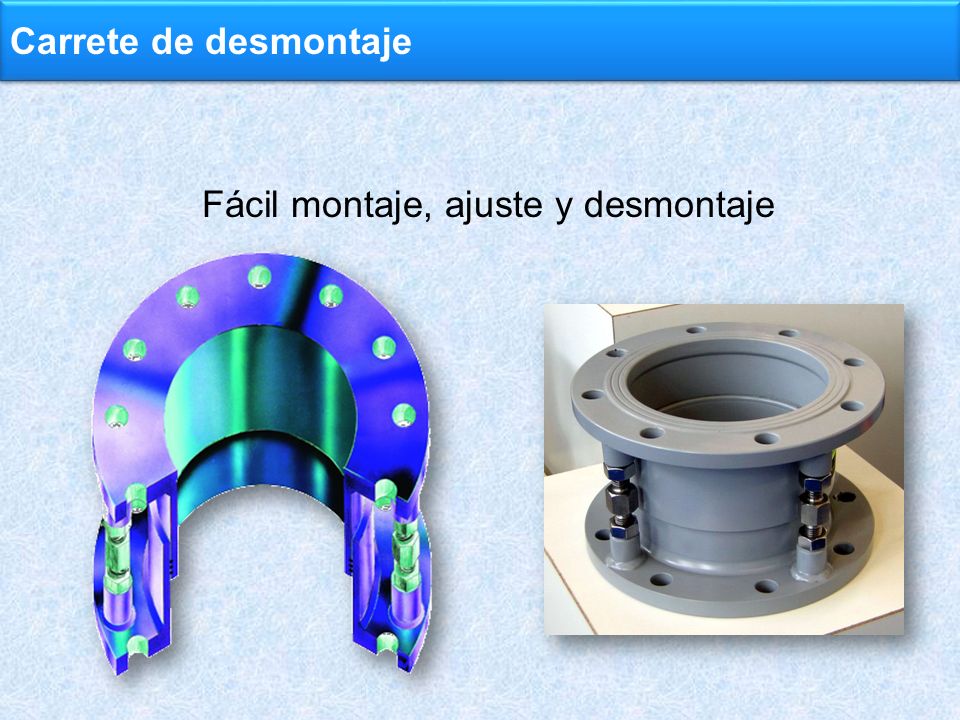

30 Fácil montaje, ajuste y desmontaje
Carrete de desmontaje Fácil montaje, ajuste y desmontaje

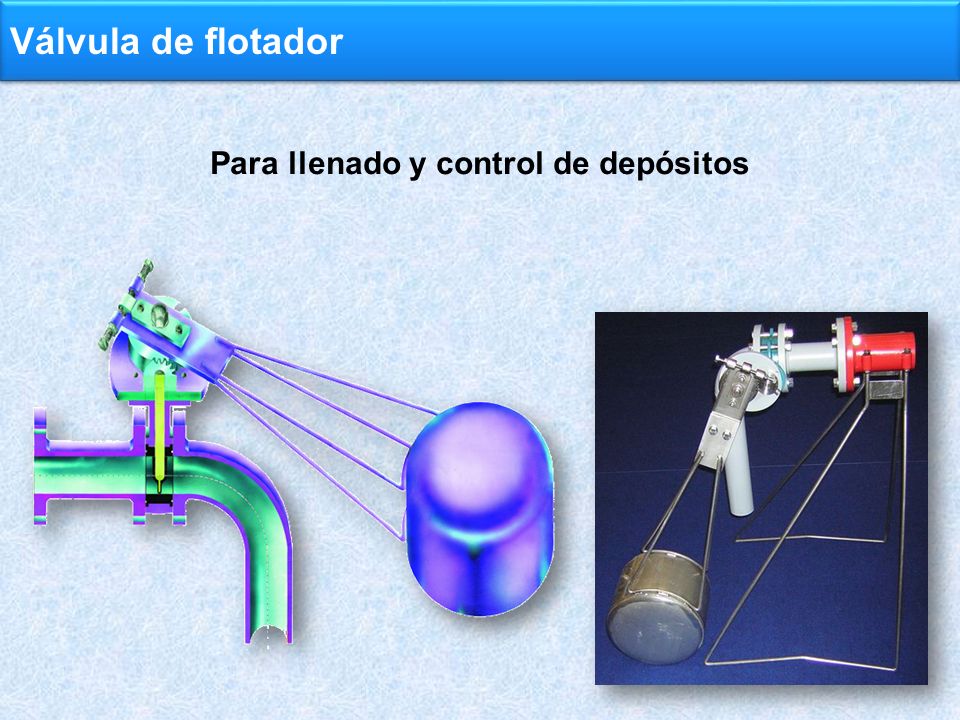

31 Para llenado y control de depósitos
Válvula de flotador Para llenado y control de depósitos

32 Válvula de pie Cierre estanco Alta fiabilidad
