2 BOMBAS Las bombas son equipos destinados a mover fluidos, venciendo una resistencia de presión La energía requerida por la bomba para mover el fluido dependerá de: Altura a que es elevado el fluido Longitud y diámetro de la cañería Velocidad de flujo Propiedades físicas del fluido (densidad y viscosidad) La operación de bombeo produce agitación del producto y por cada bomba que se instale se aumenta el riesgo de estropear el líquido tratado. Para minimizar el riesgo se debe considerar lo siguiente: seleccionar la bomba de acuerdo a la tarea a realizar la bomba debe ser del tamaño correcto instalación de forma correcta EIQ_ ANDREA FREDES

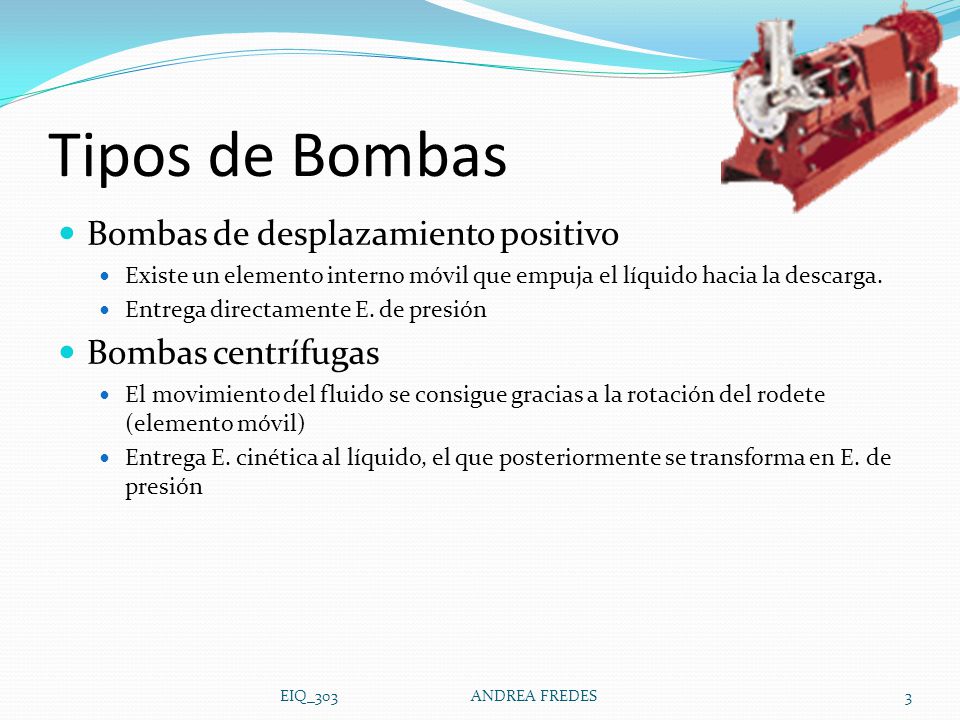

3 Tipos de Bombas Bombas de desplazamiento positivo Bombas centrífugas
Existe un elemento interno móvil que empuja el líquido hacia la descarga. Entrega directamente E. de presión Bombas centrífugas El movimiento del fluido se consigue gracias a la rotación del rodete (elemento móvil) Entrega E. cinética al líquido, el que posteriormente se transforma en E. de presión EIQ_ ANDREA FREDES

4 Bombas de Desplazamiento Positivo
1.- Bombas recíprocas Descargan una cantidad definida de líquido durante el movimiento del pistón o a través de su carrera. El movimiento del fluido se consigue por el movimiento alternativo de un émbolo. Pueden desarrollar muy altas presiones Sobre [psi] para capacidades bajas o altas (1000 GPM) Tipos: Pistón Diafragma EIQ_ ANDREA FREDES

5 Bombas de Desplazamiento Positivo
2.- Bombas Rotatorias Consisten en una caja fija que contiene engranajes, aletas, pistones, tornillos En vez de lanzar el líquido, como las centrífugas, lo atrapa y lo empuja a través de la caja, en la misma forma como lo hace el pistón en las recíprocas Entregan un flujo suave Trabajan con la mayoría de los líquidos, libres de partículas sólidas, duras o abrasivas Tipos: Pistón Engranajes Lóbulos Tornillos EIQ_ ANDREA FREDES

6 Bomba rotatoria EIQ_ ANDREA FREDES

7 BOMBAS DE DESPLAZAMIENTO POSITIVO
Existen diversos tipos de bombas de desplazamiento positivo Su uso es ideal cuando se requieren grandes presiones y bajo o medio caudal Es ideal para el manejo de productos con alto contenido de grasa como la nata, productos acidificados, cuajada y suero que requieren un tratamiento muy suave. Para evitar el alcanzar presiones excesivamente altas, se debe poner un elemento de seguridad que devuelva parte del líquido a la entrada cuando la presión en la salida es demasiado alta EIQ_ ANDREA FREDES

8 PARTES DE UNA BOMBA POSITIVA
EIQ_ ANDREA FREDES

9 EIQ_ ANDREA FREDES

10 DIAGRAMA DE MONTAJE DE BOMBA POSITIVA PARA MIX
1 SELLO DE ACEITE 2 TORNILLO ¼ X 20 X 3/16 3 GOLILLA SELLO DE RETENCION 4 O’RING 5 GOLILLA DE AJUSTE RODAMIENTO 6 TAPON 7 TAPON TUBERIA 1/8” 8 TAPA CAJA DE ENGRANAJE 9 RODAMIENTO DE RODILLOS 10 EJE ENGRANAJE LARGO 11 EJE ENGRANAJE CORTO 12 RODAMIENTO DE RODILLOS 13 EMPAQUETADURA 14 EMPAQUETADURA 15 TAPON 16 SEGURO RETENCION 17 TAPON 18 SELLO DE ACEITE 19 GOLILLA SELLO 20 PLATO POSTERIOR 21 O’RING 22 SELLO DE RODAMIENTO 23 SELLO 24 ROTOR BOMBA 30 ESPARRAGO 31 TUERCA HEXAGONAL 7/16 x 14 32 PISTON 33 SELLO U 34 ESPACIADOR 35 O’RING 36 ANILLO RETENCION 37 O’RING 38 PISTON AMPLIFICADOR NEUMÁTICO 39 ESPACIADOR 40 HOUSING 41 PERNO HEXAGONAL 3/8 X 16 X 4” 25 EMPAQUETADURA CUERPO BOMBA 26 CUERPO DE LA BOMBA 27 PLATO 28 EMPAQUETADURA 29 COVERTOR EIQ_ ANDREA FREDES

11 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 EIQ_ ANDREA FREDES

12 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 EIQ_ ANDREA FREDES

13 33 34 35 36 37 38 39 40 41 EIQ_ ANDREA FREDES

14 Para controlar el caudal:

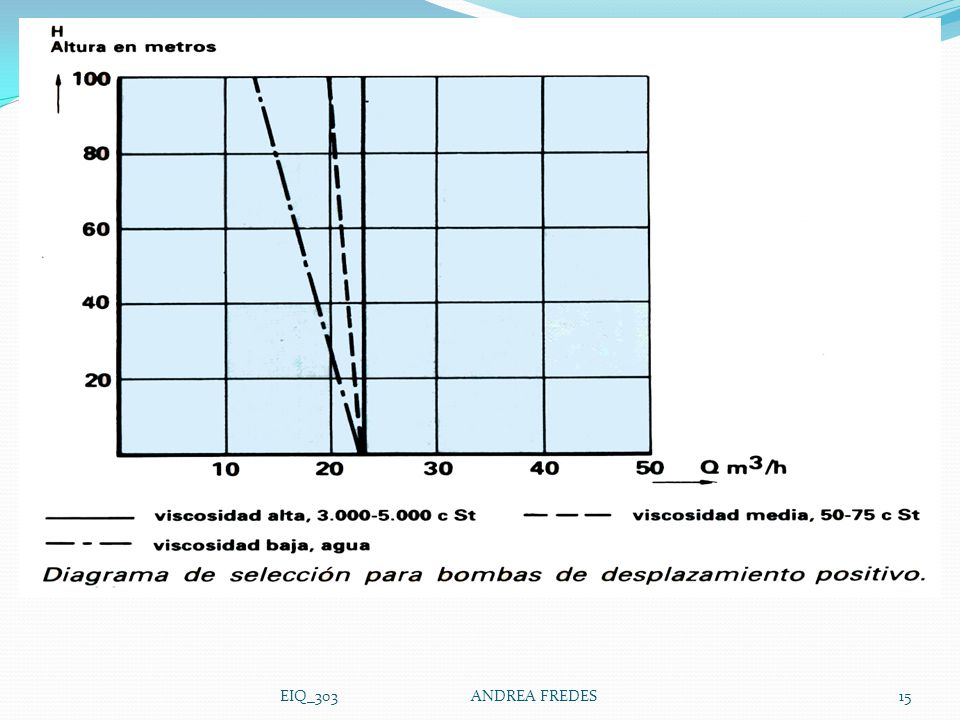

Por ningún motivo: Se debe instalar una válvula de regulación del caudal en la salida puesto que aumenta mucho la presión. Cuando se estrangula su salida, se puede dañar la bomba o el sistema de impulsión. Para controlar el caudal: Normalmente se varía la velocidad del motor impulsor por un sistema de variación de velocidad o bien por un variador de frecuencia EIQ_ ANDREA FREDES
