ABS bomba para aguas residuales de instalación en seco FR

Presentación del tema: "ABS bomba para aguas residuales de instalación en seco FR"— Transcripción de la presentación:

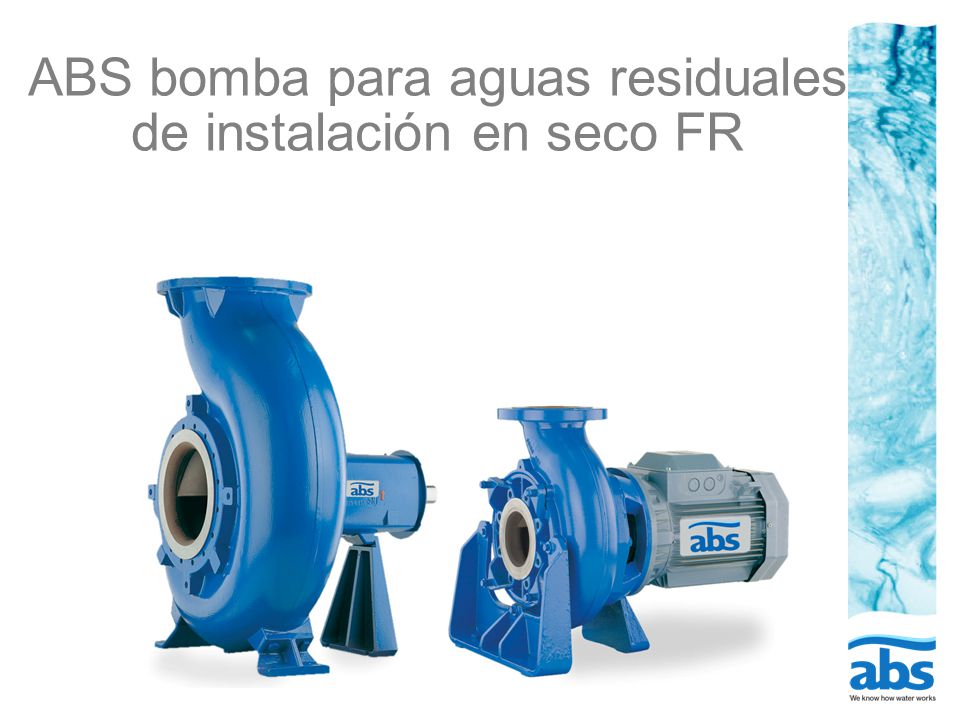

1 ABS bomba para aguas residuales de instalación en seco FR

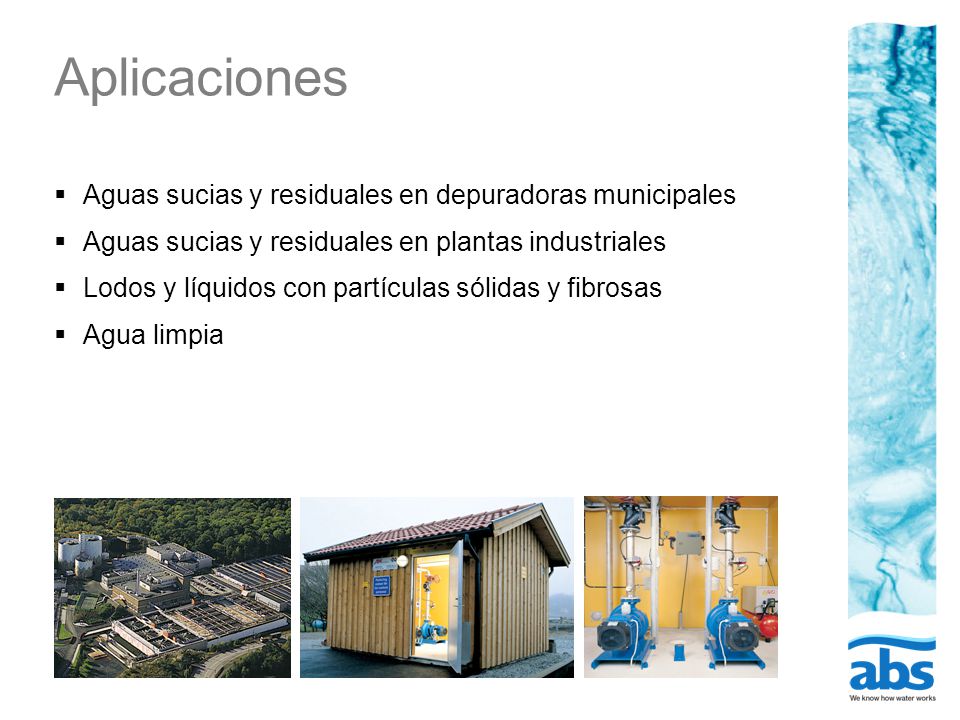

2 Aplicaciones Aguas sucias y residuales en depuradoras municipales
Aguas sucias y residuales en plantas industriales Lodos y líquidos con partículas sólidas y fibrosas Agua limpia

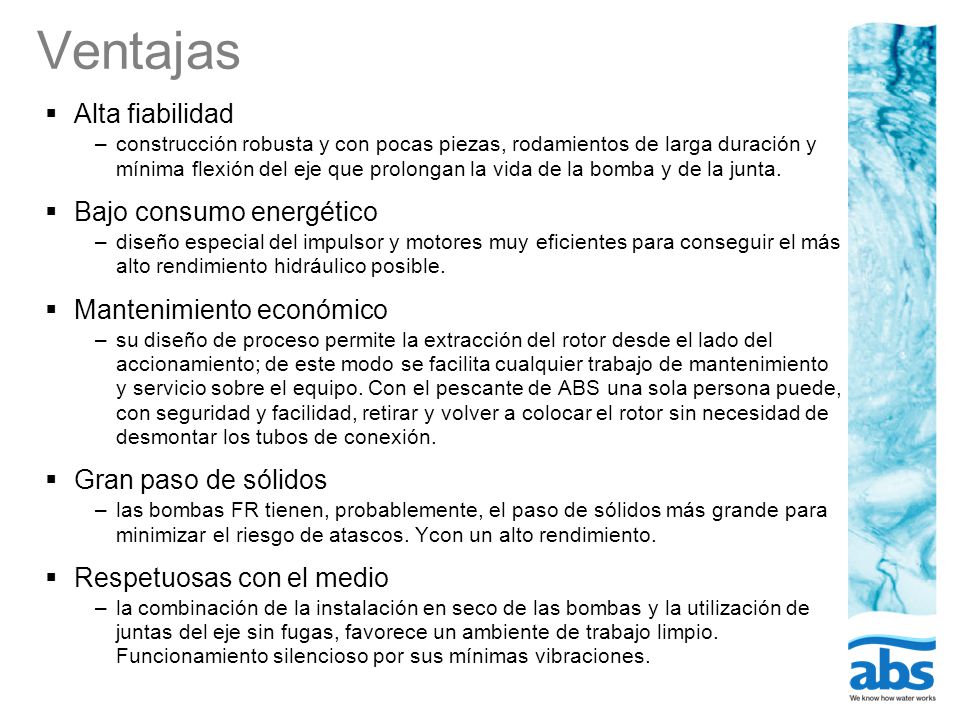

3 Ventajas Alta fiabilidad Bajo consumo energético
construcción robusta y con pocas piezas, rodamientos de larga duración y mínima flexión del eje que prolongan la vida de la bomba y de la junta. Bajo consumo energético diseño especial del impulsor y motores muy eficientes para conseguir el más alto rendimiento hidráulico posible. Mantenimiento económico su diseño de proceso permite la extracción del rotor desde el lado del accionamiento; de este modo se facilita cualquier trabajo de mantenimiento y servicio sobre el equipo. Con el pescante de ABS una sola persona puede, con seguridad y facilidad, retirar y volver a colocar el rotor sin necesidad de desmontar los tubos de conexión. Gran paso de sólidos las bombas FR tienen, probablemente, el paso de sólidos más grande para minimizar el riesgo de atascos. Ycon un alto rendimiento. Respetuosas con el medio la combinación de la instalación en seco de las bombas y la utilización de juntas del eje sin fugas, favorece un ambiente de trabajo limpio. Funcionamiento silencioso por sus mínimas vibraciones.

4 Diseño Versión de acoplamiento directo
Diseño De acoplamiento directo (monobloc). Mantenimiento sencillo. El impulsor puede retirarse sin necesidad de desconectar las tuberías. Carcasa de la bomba Contornos uniformes y el generoso espesor de sus paredes reducen el desgaste al mínimo y favorece su gran duración. Motor Motor eléctrico standard IEC de gran rendimiento. Impulsor De un solo canal que proporciona un gran paso de sólidos y altos rendimientos. Estanqueidad del eje Doble junta mecánica con lubricación capaz de soportar las condiciones del funcionamiento en seco.

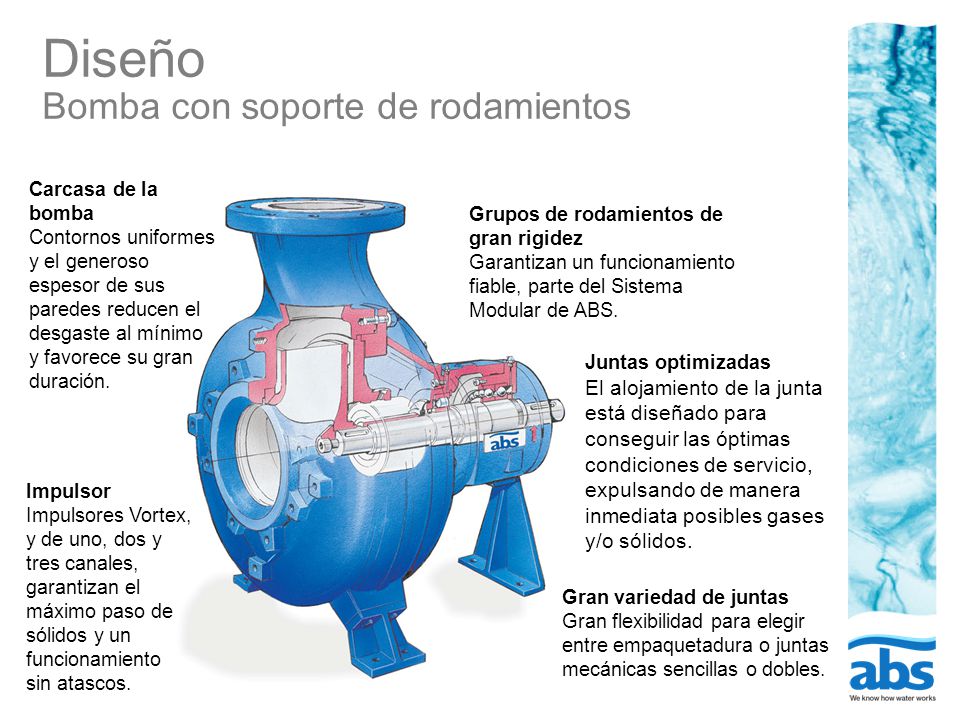

5 Diseño Bomba con soporte de rodamientos
Carcasa de la bomba Contornos uniformes y el generoso espesor de sus paredes reducen el desgaste al mínimo y favorece su gran duración. Grupos de rodamientos de gran rigidez Garantizan un funcionamiento fiable, parte del Sistema Modular de ABS. Juntas optimizadas El alojamiento de la junta está diseñado para conseguir las óptimas condiciones de servicio, expulsando de manera inmediata posibles gases y/o sólidos. Impulsor Impulsores Vortex, y de uno, dos y tres canales, garantizan el máximo paso de sólidos y un funcionamiento sin atascos. Gran variedad de juntas Gran flexibilidad para elegir entre empaquetadura o juntas mecánicas sencillas o dobles.

6 Características del equipo Datos técnicos
Capacidad Altura Temperatura Presión Bridas Lubricación junta m3/h 2-80 m Máx. 80°C PN4, PN6-PN10 ISO 7005/PN10 Líquido respetuoso con el medio (glicol + agua)

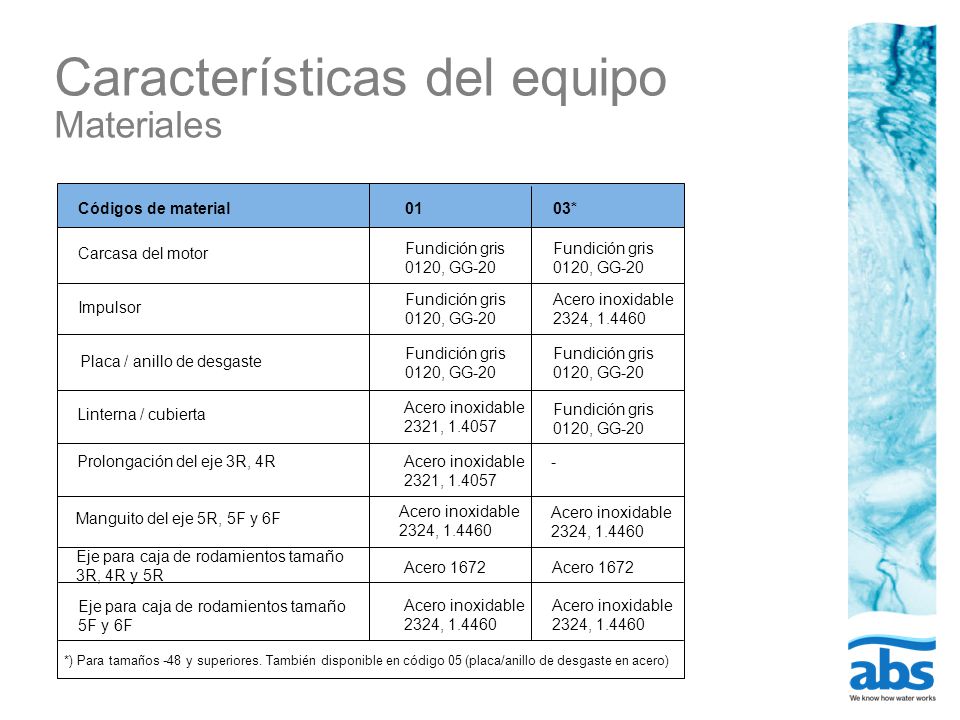

7 Características del equipo Materiales
Códigos de material 01 03* Carcasa del motor Fundición gris 0120, GG-20 Fundición gris 0120, GG-20 Fundición gris 0120, GG-20 Acero inoxidable 2324, Impulsor Fundición gris 0120, GG-20 Fundición gris 0120, GG-20 Placa / anillo de desgaste Acero inoxidable 2321, Linterna / cubierta Fundición gris 0120, GG-20 Prolongación del eje 3R, 4R Acero inoxidable 2321, - Acero inoxidable 2324, Manguito del eje 5R, 5F y 6F Acero inoxidable 2324, Eje para caja de rodamientos tamaño 3R, 4R y 5R Acero 1672 Acero 1672 Eje para caja de rodamientos tamaño 5F y 6F Acero inoxidable 2324, Acero inoxidable 2324, *) Para tamaños -48 y superiores. También disponible en código 05 (placa/anillo de desgaste en acero)

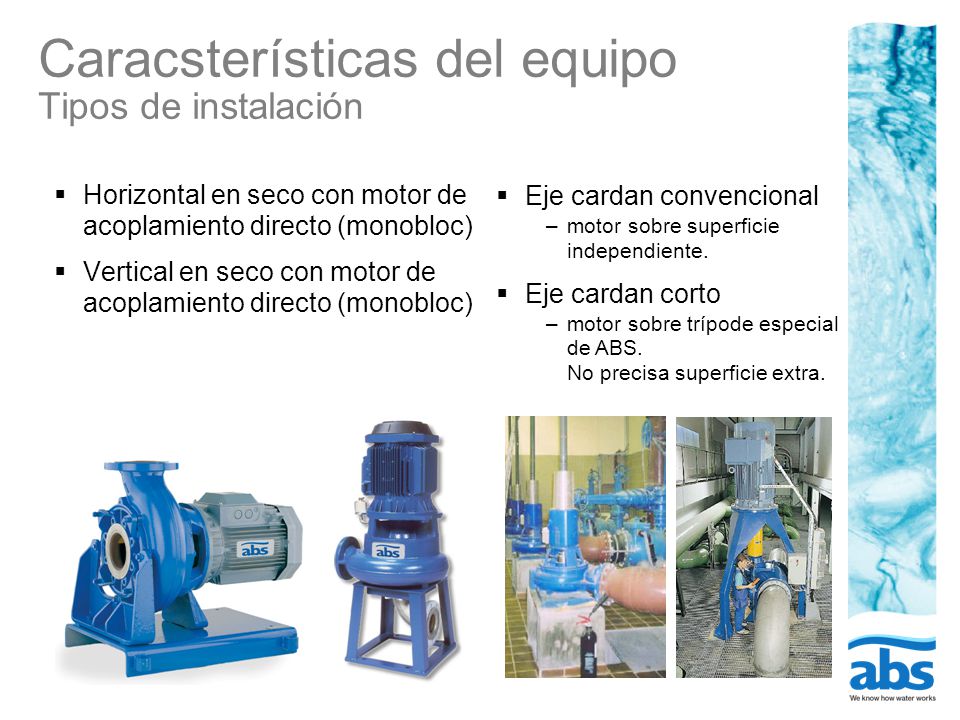

8 Caracsterísticas del equipo Tipos de instalación
Horizontal en seco con motor de acoplamiento directo (monobloc) Vertical en seco con motor de acoplamiento directo (monobloc) Eje cardan convencional motor sobre superficie independiente. Eje cardan corto motor sobre trípode especial de ABS. No precisa superficie extra.

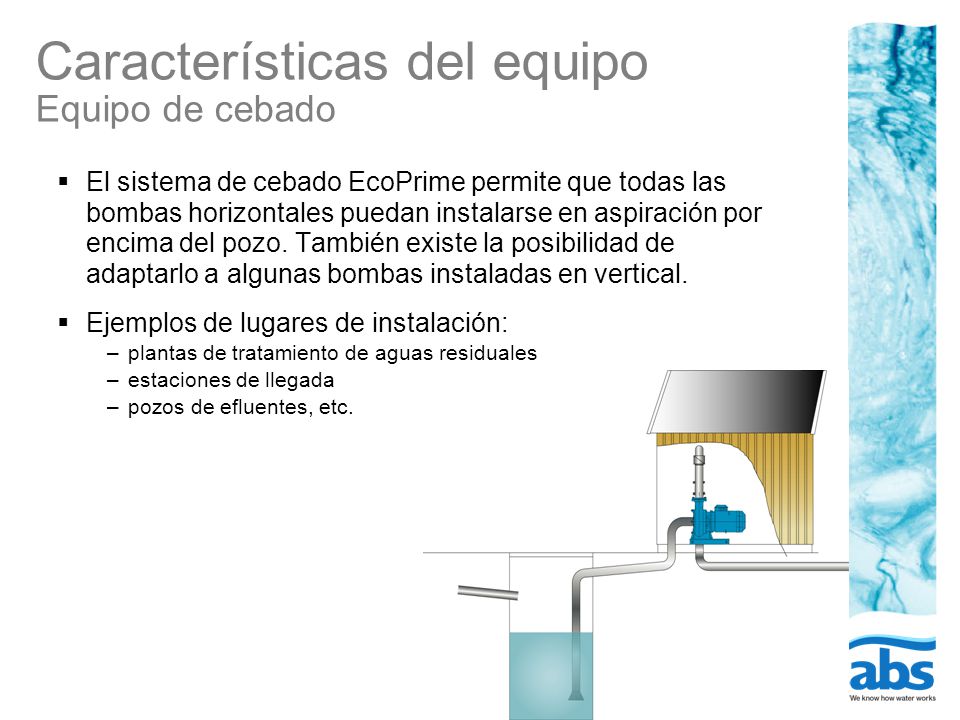

9 Características del equipo Equipo de cebado
El sistema de cebado EcoPrime permite que todas las bombas horizontales puedan instalarse en aspiración por encima del pozo. También existe la posibilidad de adaptarlo a algunas bombas instaladas en vertical. Ejemplos de lugares de instalación: plantas de tratamiento de aguas residuales estaciones de llegada pozos de efluentes, etc.

10 Características del equipo Equipo de cebado
Gran fiabilidad cuando el sistema de cebado está inactivo, la presión del aire se destina a evitar que el líquido bombeado entre en el sistema y provoque un bloqueo. Fácil de instalar las conexiones de los tubos se sitúan en la descarga de la bomba, en un trozo de tubo independiente justo detrás de la bomba. Se acoplan con facilidad las mangueras de plástico de conexión rápida y todos los componentes son muy pequeños para facilitar la instalación y con un bajo coste. Entorno limpio con el sistema EcoPrime se consigue cuidar el entorno con un servicio y mantenimiento económicos.

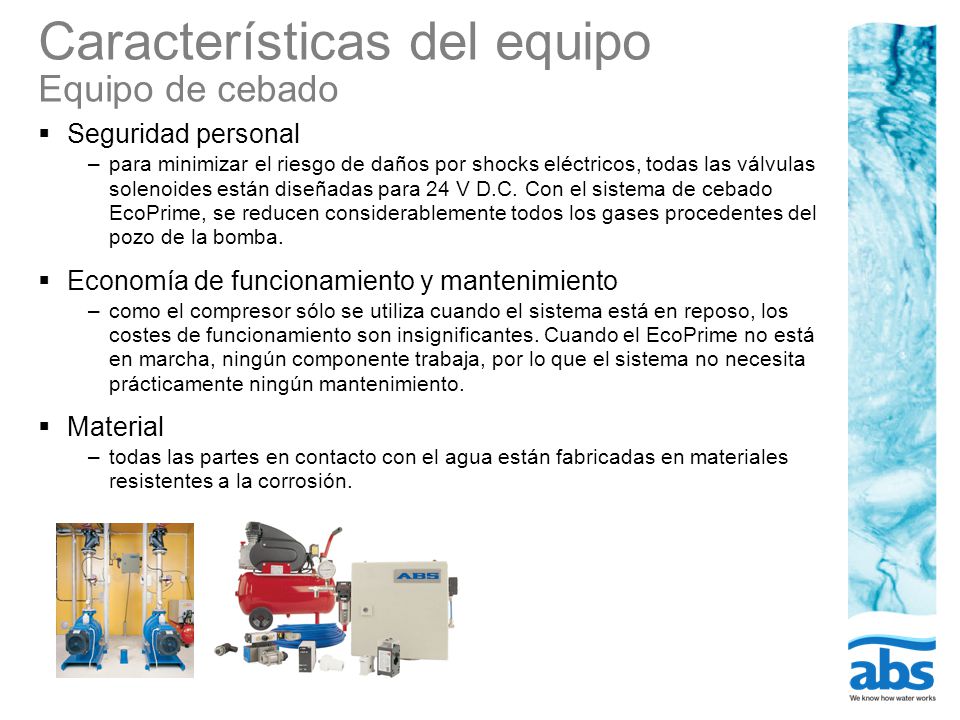

11 Características del equipo Equipo de cebado
Seguridad personal para minimizar el riesgo de daños por shocks eléctricos, todas las válvulas solenoides están diseñadas para 24 V D.C. Con el sistema de cebado EcoPrime, se reducen considerablemente todos los gases procedentes del pozo de la bomba. Economía de funcionamiento y mantenimiento como el compresor sólo se utiliza cuando el sistema está en reposo, los costes de funcionamiento son insignificantes. Cuando el EcoPrime no está en marcha, ningún componente trabaja, por lo que el sistema no necesita prácticamente ningún mantenimiento. Material todas las partes en contacto con el agua están fabricadas en materiales resistentes a la corrosión.

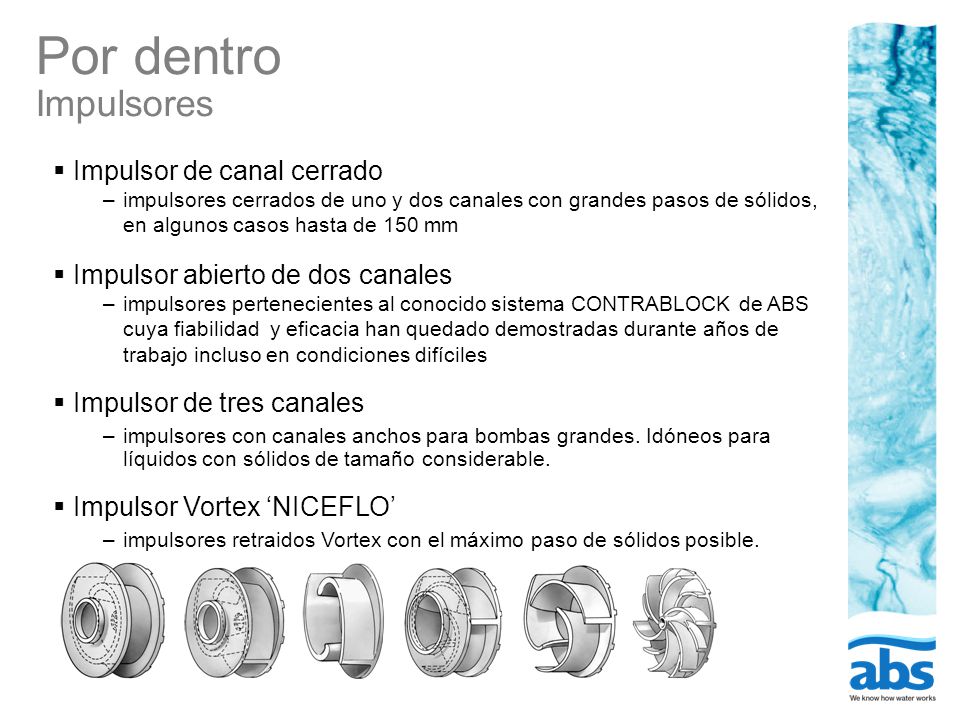

12 Por dentro Impulsores Impulsor de canal cerrado
impulsores cerrados de uno y dos canales con grandes pasos de sólidos, en algunos casos hasta de 150 mm Impulsor abierto de dos canales impulsores pertenecientes al conocido sistema CONTRABLOCK de ABS cuya fiabilidad y eficacia han quedado demostradas durante años de trabajo incluso en condiciones difíciles Impulsor de tres canales impulsores con canales anchos para bombas grandes. Idóneos para líquidos con sólidos de tamaño considerable. Impulsor Vortex ‘NICEFLO’ impulsores retraidos Vortex con el máximo paso de sólidos posible.

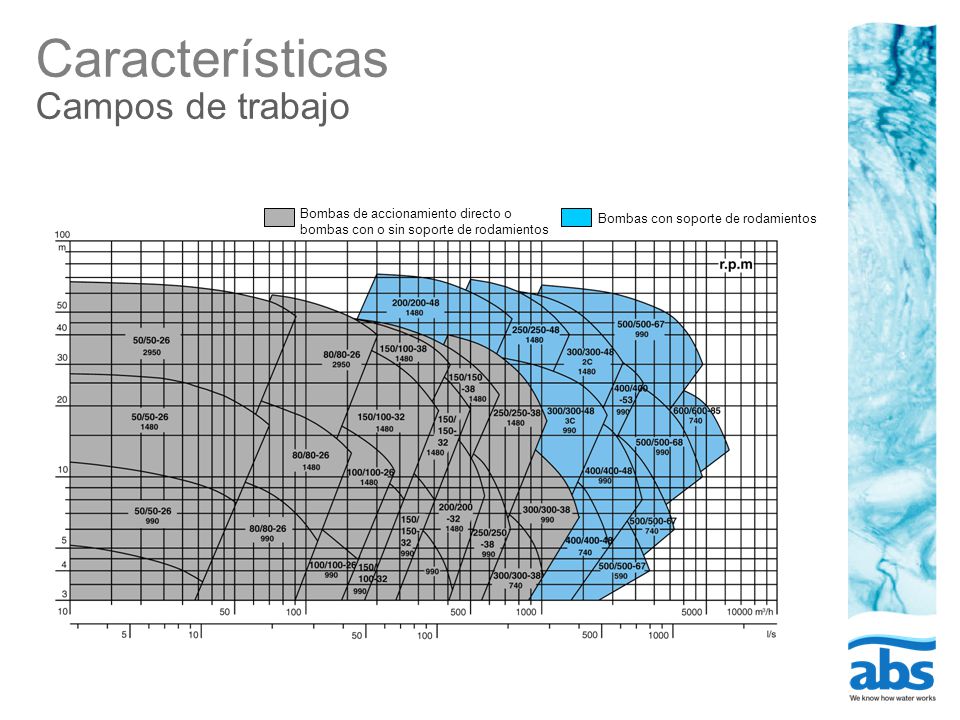

13 Características Campos de trabajo
Bombas de accionamiento directo o bombas con o sin soporte de rodamientos Bombas con soporte de rodamientos

14 Resumen Alta fiabilidad Bajo consumo energético Gran paso de sólidos
Mantenimiento económico Respetuosas con el entorno
