1
Primera condición de equilibrio
Estática Primera condición de equilibrio
2
contenido Concepto de estática Primera condición de equilibrio
Problemas de aplicación
3
primera condición de equilibrio segunda condición de equilibrio
Estática mecánica cargas Cuerpo en equilibrio fuerza torque primera condición de equilibrio segunda condición de equilibrio
4
Equilibrio estático: cuando el cuerpo esta con velocidad igual a cero
Equilibrio estático: cuando el cuerpo esta con velocidad igual a cero. Equilibro cinético: cuando el cuerpo se mueve con velocidad constante.
5
Primera condición de equilibrio
Establece que si sobre un cuerpo la fuerza resultante es nula, se garantiza que este cuerpo se encuentra en equilibrio de traslación por consiguiente esta en reposo o con MRU.
6
Ejercicios de aplicación
1) En el cumpleaños numero 10 de Mónica Martínez llenaron la piñata tenia 1kg de dulces y 1kg de juguetes ¿hallar la tensión de la cuerda que hace que la piñata no se caiga ? y C T x W
7
Sacando los senos y cosenos y reemplazando el peso
Una pelota de 100 N suspendida de un hilo es tirada hacia un lado por otro hilo B y mantenida de tal forma que el hilo A forme un ángulo de 30° con la pared vertical. Haga el sistema de referencia y encuentre las tensiones en los hilos A y B de acuerdo a la siguiente figura. y C Θ= 30° Luego tenemos que por trigonometría A Ay x cos 60°= 𝐴 𝑥 𝐴 B 𝐴 𝑥 =𝐴∙𝑐𝑜𝑠60° Ax W 𝑠𝑖𝑛 60°= 𝐴 𝑦 𝐴 𝐴 𝑦 =𝐴∙𝑠𝑖𝑛60° 100N Sacando los senos y cosenos y reemplazando el peso (1) (2)
8

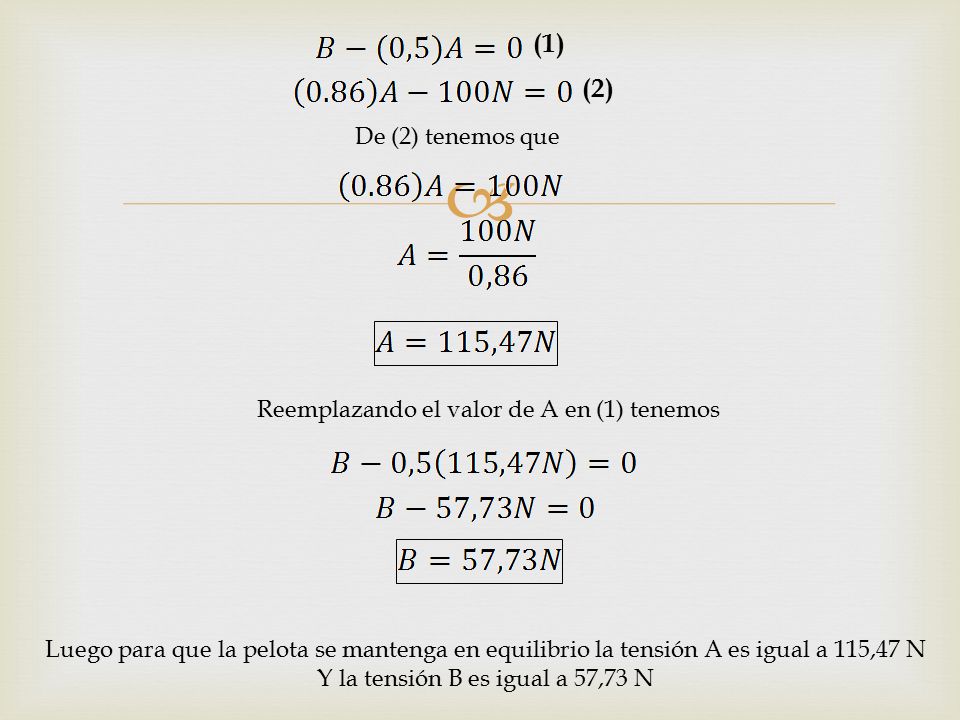

Y la tensión B es igual a 57,73 N
(1) (2) De (2) tenemos que Reemplazando el valor de A en (1) tenemos Luego para que la pelota se mantenga en equilibrio la tensión A es igual a 115,47 N Y la tensión B es igual a 57,73 N
9
Gracias Por la atención prestada
