Resultado 2.1 con actividad 2.1.1 1. UNIDAD 1. DETERMINA FUERZAS DE CUERPOS EN REPOSO RESULTADO 2.1 Indicará y analizará situaciones de estática relacionada.

Presentaciones similares


Presentación del tema: "Resultado 2.1 con actividad 2.1.1 1. UNIDAD 1. DETERMINA FUERZAS DE CUERPOS EN REPOSO RESULTADO 2.1 Indicará y analizará situaciones de estática relacionada."— Transcripción de la presentación:

1 Resultado 2.1 con actividad

2 UNIDAD 1. DETERMINA FUERZAS DE CUERPOS EN REPOSO RESULTADO 2.1 Indicará y analizará situaciones de estática relacionada con el entorno, empleando las ecuaciones que rigen el reposo. Determinará el equilibrio traslacional de los cuerpos mediante el cálculo de la fuerza requerida y su representación gráfica a través de un vector. 2

3 ACTIVIDAD B Resolución de problemas de aplicación Diagrama de cuerpo libre Calculo de la fuerza resultante 3

4 Resuelvas problemas de equilibrio de traslación. 4

5 Que aplique lo que es el equilibrio de traslación y sus condiciones. 5

6 Dictado explicado por el profesor Preguntas intercaladas De manera individual 1 ejercicios Evaluación sumaria Evaluación diagnóstica de la siguiente clase 6

7 Se puede aplicar como cultura general Se solicita en los exámenes de admisión a la Universidad. 7

8 Todos los objetos en reposo. Una olla sobre una estufa, una computadora sobre una mesa, una piñata colgada, un cuadro sobre la pared, entre otros. 8

9 Diagnóstica Examen diagnóstico para saber lo que trae de conocimientos sobre el tema. Sirve para planear la clase siguiente. Continua Trabajo en clase. Son ejercicios para mejorar la comprensión y servirán para saber quien trabajó en clase. Sumaria Examen final. Para saber cuanto asimilaron de la clase y si la clase funcionó o no. Servirá para saber quien trabajó en clase y quien no. 9

10 10

11 1. Una pelota de 300N cuelga atada a otras dos cuerdas, como se observa en la figura. Encuentre las tensiones en las cuerdas A, B Y C. Criterio: 1 de 1 bien contestadas. 11

12 Resuelvas problemas de equilibrio de traslación 12

13 Una pelota de 100N suspendida por una cuerda A es tirada hacia un lado en forma horizontal mediante otra cuerda B y sostenida de tal manera que la cuerda A forma un ángulo de 30° con el poste vertical ¿ encuentre las tensiones en las cuerdas A y B. 13

14 SITUACIÓN PROBLEMADIAGRAMA DE CUERPO LIBRE 14

15 La condición de equilibrio en X es: Las componente en X del diagrama de cuerpo libre son: 1) Ax = Acos120°; 2) Bx=Bcos0°=B; 3) Px=0. Por lo tanto: 15

16 La condición de equilibrio en X es: Las componente en X del diagrama de cuerpo libre son: 1) Ay = Asen120°; 2) By=0; 3) Py=100sen270=-100. Por lo tanto: 16

17 De la ecuación 2 se puede determinar A, de la siguiente manera: 17

18 De la ecuación 1. 18

19 Calcule las tensiones en las cuerda A y B del sistema mostrado. 19

20 2. Encuentre la tensión el cable A y la compresión en el soporte B en la siguiente figura, si el peso es de 95 N. 20

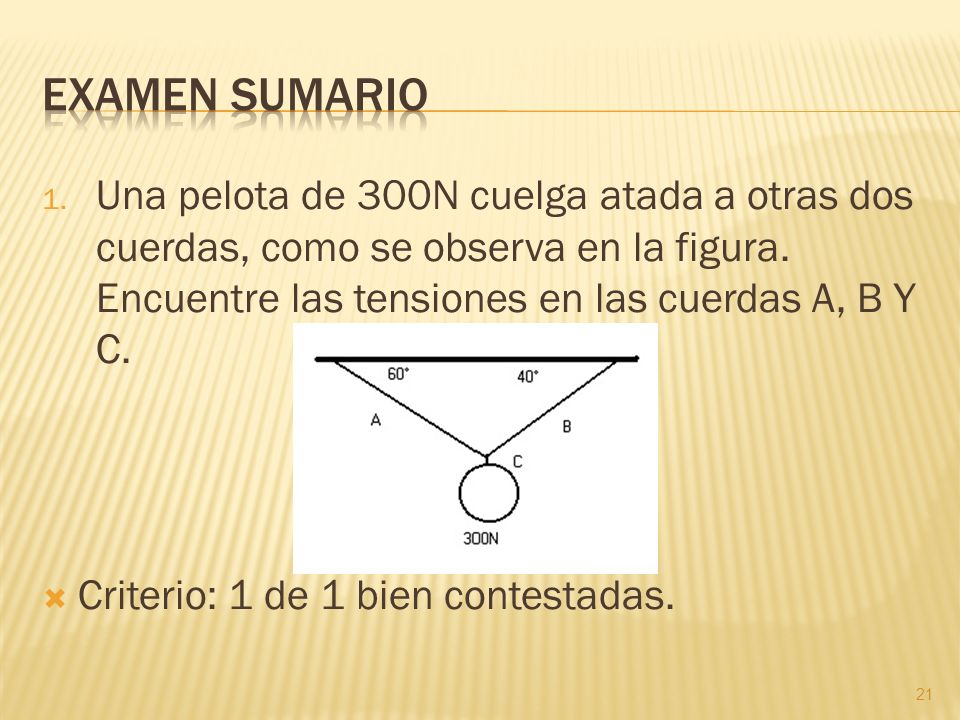

21 1. Una pelota de 300N cuelga atada a otras dos cuerdas, como se observa en la figura. Encuentre las tensiones en las cuerdas A, B Y C. Criterio: 1 de 1 bien contestadas. 21

22 22

23 ¿Qué vimos hoy? 23

24 Algunos conceptos sobre equilibrio rotacional Clase 7 – RA – A –

25 25
