Fuerzas U.1 Fuerza: una magnitud para medir las interacciones

Presentación del tema: "Fuerzas U.1 Fuerza: una magnitud para medir las interacciones"— Transcripción de la presentación:

1 Fuerzas U.1 Fuerza: una magnitud para medir las interacciones
A.17 Identificación de fuerzas

2 ¿Qué fuerzas actúan sobre el jamón de 8 kg que se encuentra
colgado de una cuerda de 0,1 kg sujeta al techo? FC,J: la fuerza que hace la cuerda sobre el jamón. Electromagnética FC,J = 78,4 N Como el cuerpo está en equilibrio estático, la suma de las fuerzas debe ser cero. La fuerza que hace la cuerda es de igual valor y de sentido contrario a la que hace la Tierra. FC,J = 78,4 N FT,J: la fuerza que hace la Tierra sobre el jamón. Gravitatoria FT,J = 8 · 9,8 = 78,4 N FT,J= 78,4 N

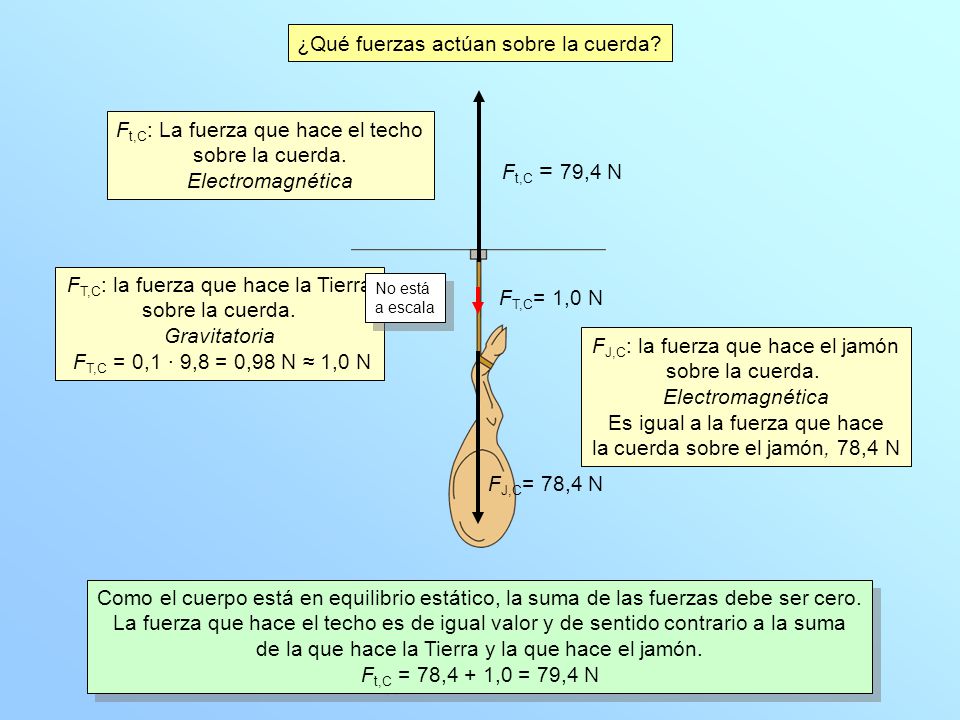

3 = 79,4 N ¿Qué fuerzas actúan sobre la cuerda?
Ft,C: La fuerza que hace el techo sobre la cuerda. Electromagnética Ft,C = 79,4 N FT,C: la fuerza que hace la Tierra sobre la cuerda. Gravitatoria FT,C = 0,1 · 9,8 = 0,98 N ≈ 1,0 N No está a escala FT,C= 1,0 N FJ,C: la fuerza que hace el jamón sobre la cuerda. Electromagnética Es igual a la fuerza que hace la cuerda sobre el jamón, 78,4 N FJ,C= 78,4 N Como el cuerpo está en equilibrio estático, la suma de las fuerzas debe ser cero. La fuerza que hace el techo es de igual valor y de sentido contrario a la suma de la que hace la Tierra y la que hace el jamón. Ft,C = 78,4 + 1,0 = 79,4 N

4 ¿Qué fuerzas actúan sobre el techo?
FC,t La fuerza que hace la cuerda sobre el techo. Electromagnética Es igual a la fuerza que hace el techo sobre la cuerda, 79,4 N. Fm,t: la fuerza que hacen los muros sobre el techo Electromagnética FC,t = 79,4 N La fuerza que hacen los muros para sostener el techo debe ser de igual valor y de sentido contrario a la suma de la que hace la Tierra y la que hace la cuerda sobre el techo.
