Catálogo de Objetos Geográficos

Catálogo de Objetos Geográficos
Celia Sevilla Sánchez Secretaria AEN/CTN148

ISO 19110 - Metodología para la catalogación de objetos geográficos
ISO 19110:2005 – Methodology for feature cataloguing Especifica cómo organizar la clasificación de los objetos geográficos en un Catálogo de Objetos Geográficos y su presentación a los usuarios ISO 19110: Amd1: Enmienda basada en la experiencia en la aplicación de la norma original de 2005. Armonizada con otras normas ISO posteriores (19109, 19139, etc.) Con codificación XML del catálogo para permitir intercambio de información entre catálogos

Anexo B: Diagrama UML del Catálogo de Fenómenos

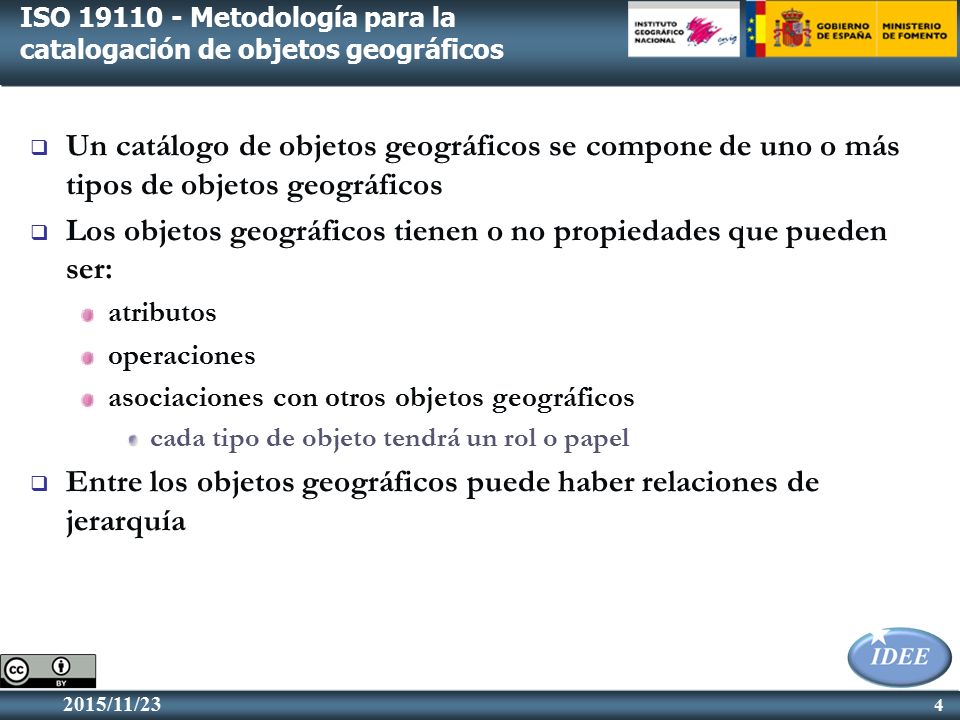

Un catálogo de objetos geográficos se compone de uno o más tipos de objetos geográficos Los objetos geográficos tienen o no propiedades que pueden ser: atributos operaciones asociaciones con otros objetos geográficos cada tipo de objeto tendrá un rol o papel Entre los objetos geográficos puede haber relaciones de jerarquía

Campo de aplicación de la norma:
ISO Metodología para la catalogación de objetos geográficos Campo de aplicación de la norma: Define la metodología para catalogar tipos de fenómenos. No es aplicable a la representación individual de instancias de cada tipo Especifica cómo organizar la clasificación de los tipos de fenómenos en un Catálogo y su presentación a los usuarios como un conjunto de datos geográficos Esta norma es aplicable a la creación de catálogos de tipos de fenómenos en dominios previamente sin catalogar y para revisar catálogos existentes para ajustarse a la norma Es aplicable a la catalogación de tipos de fenómenos que se representan en forma digital Se puede usar para definir el universo de discurso de una aplicación Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica [IGN+UPM] España 5

REQUISITOS PRINCIPALES: Compleción: un CF que siga la plantilla del anexo B debe documentar todos los tipos de fenómeno del conjunto de datos Formato de nombres: los nombres que identifican los Tipos de Fenómenos (TF), atributos (A), asociaciones , roles y operaciones deben ser únicos en todo el CF Si aparecen + de una vez -> la definición debe ser la misma Formato de definiciones: en lenguaje natural y pueden estar en el CF o en fuente externa Tipos de fenómeno: deben tener nombre y definición, pero también se pueden identificar por un código único en el CF y puede tener alias. Si existen, también especificar las operaciones, asociaciones, atributos y roles Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica [IGN+UPM] España 6

Operaciones de fenómenos: (si hay) deben esta identificadas y definidas para cada TF. Los atributos involucrados en la operación también tienen que estar especificados. Atributos de fenómeno: deben estar identificados y definidos para cada TF. -> definición, tipo de dato y puede tener código alfanumérico único Listas de valores para atributos: deben estar etiquetadas para cada atributo y puede tener código Asociaciones: (si hay) deben tener nombre y definición. Puede tener un código único. Especificar nombres y roles de TF implicados Roles: (si hay) deben tener nombre y definición. Especificar nombres del TF que asume el rol y la asociación en que participa. Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica [IGN+UPM] España 7

Anexo B: Deben documentarse todos los tipos de objetos del conjunto de datos Especifica la plantilla para almacenar y presentar la clasificación de objetos geográficos Proporciona el Diagrama de Clases UML con la especificación de los contenidos del Catálogo de Fenómenos.

Ejemplo: Catálogo de objetos de la DGT Catálogo de fenómenos Nombre: Catálogo de objetos geográficos de la DGT Ámbito: Vías de Comunicación Campo de aplicación: Ingeniería Civil Tráfico Número de la versión: 1.0. Fecha de la versión: 2006/11/23 Productor: Dirección General de Carreteras Ministerio de Fomento Idioma: Español

Ejemplo: Catálogo de objetos de la DGT Tipo de objeto geográfico Nombre: Puente Definición: “Construcción de piedra, ladrillo, madera, hierro, hormigón, etc., que se construye y forma sobre los ríos, fosos y otros sitios, para poder pasarlos”. Código: 060402 Catálogo de fenómenos: Catálogo de objetos de la DGT nombres de las operaciones: Calcular altura nombres de los atributos: Categoría Disponibilidad nombre de la asociación: Objeto bajo el puente Subtipo: Carreteras

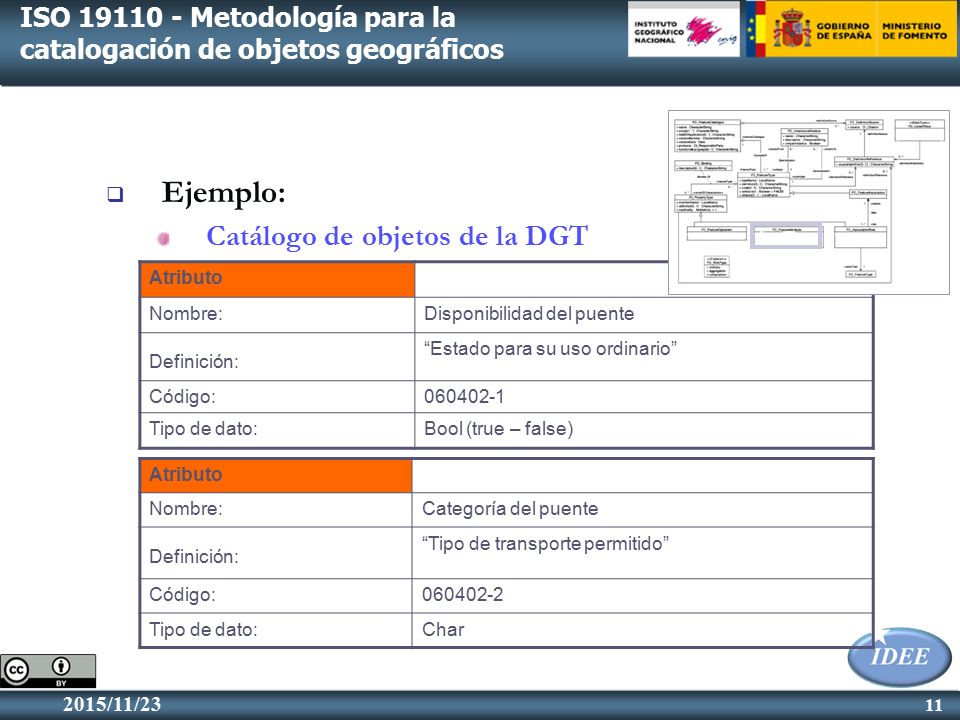

Ejemplo: Catálogo de objetos de la DGT Atributo Nombre: Disponibilidad del puente Definición: “Estado para su uso ordinario” Código: Tipo de dato: Bool (true – false) Atributo Nombre: Categoría del puente Definición: “Tipo de transporte permitido” Código: Tipo de dato: Char

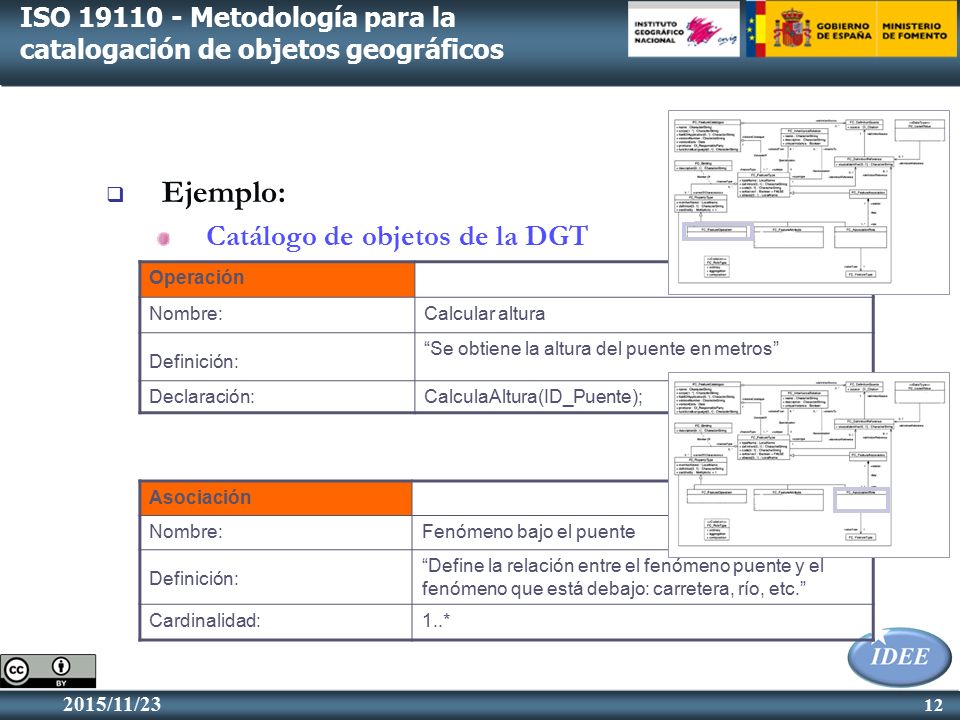

Ejemplo: Catálogo de objetos de la DGT Operación Nombre: Calcular altura Definición: “Se obtiene la altura del puente en metros” Declaración: CalculaAltura(ID_Puente); Asociación Nombre: Fenómeno bajo el puente Definición: “Define la relación entre el fenómeno puente y el fenómeno que está debajo: carretera, río, etc.” Cardinalidad: 1..*

Objetos geográficos en INSPIRE
Las especificaciones de datos de INSPIRE son una guía de cómo cumplir las reglas de implementación y contienen: Esquemas de aplicación: descripción formal del contenido y estructura de los datos Diagramas UML Catálogo de objetos espaciales

Objetos geográficos en Inspire
Marco legal:

Modelo datos con catálogo de objetos

FC: Feature Catalogue -> Catálogo de Objetos geográfico completo Inspire Ejemplo de Aguas Estancadas

Modelo datos (HTML)

Modelo datos (Tabla mapeo) -> Abrir en Excel el xml

Modelo datos (XMI) -> descarga un zip con un proyecto de Entreprise Arquitect, abrir un eap. Se puede modificar con las necesidades nacionales y generar un XSD nacional

Esquemas (XSD) -> Esquema XML con la estructura de los datos y las restricciones -> se utiliza para crear los servicios WFS de descarga de objetos geográficos

Esquemas (XSD) -> Esquema XML con la estructura de los datos y las restricciones de todos los esquemas de aplicación

Registro INSPIRE: Diccionario de conceptos -> permite búsqueda en español y por temas

Registro INSPIRE con el diccionario de conceptos de todos los objetos geográficos -> permite búsqueda en español y por temas

Registro INSPIRE con todos los objetos geográficos -> permite búsqueda en español y por temas -> descarga del esquema en XML, RDF, JSON, ATOM

Ejercicio: buscar para StandingWater toda la información. Catálogo de objetos: Definición Atributos (incluyendo los heredados de las clases padre) Tipo de datos para los atributos, valor por defecto, definición Restricciones Descarga el XSD de aguas físicas Comprueba la codificación en XML de Standing Waters

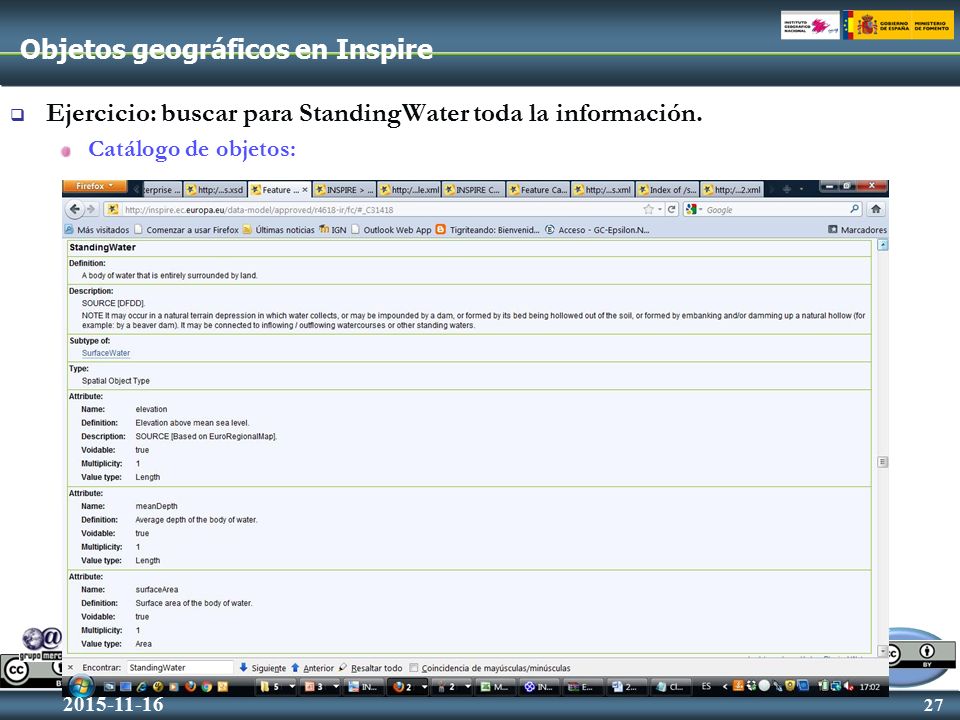

Ejercicio: buscar para StandingWater toda la información. Catálogo de objetos:

Ejercicio: buscar para StandingWater toda la información. Esquema XML:

Ejercicio: buscar para StandingWater toda la información. Atributos completos, tipos de dato y cardinalidad

Ejercicio 1 Se va a representar la zona que se visualiza en la siguiente ortofoto, para ello tendrá que elegir: 3 tipos de objeto geográfico darles 2 atributos crear 1 operación para cada uno poner 2 ejemplos (crear 2 instancias de fenómeno) hacer alguna asociación entre los tipos de objeto geográfico(relaciones) 30

Aplicar algunos de los requisitos principales al ejercicio 1
Comprobar que los nombres de tipos de objeto geográfico, atributos, asociaciones y operaciones son únicos Hacer una definición para cada TF. Dar un código y alias a los TF Definir los atributos y el tipo de dato a almacenar Si hay listas de valores, especificarlas Definir las operaciones y los atributos involucrados 31

Identificar los elementos del CF creado en el ejercicio 2
Catálogo de fenómenos Nombre: Ámbito: Campo de aplicación: Número de la versión: Fecha de la versión: Productor: Idioma: 32

Identificar los elementos de un TF definido en el ejercicio 2
Tipo de fenómeno Nombre: Definición: Código: Catálogo de fenómenos: nombres de las operaciones: nombres de los atributos: nombre de la asociación: Subtipo: 33

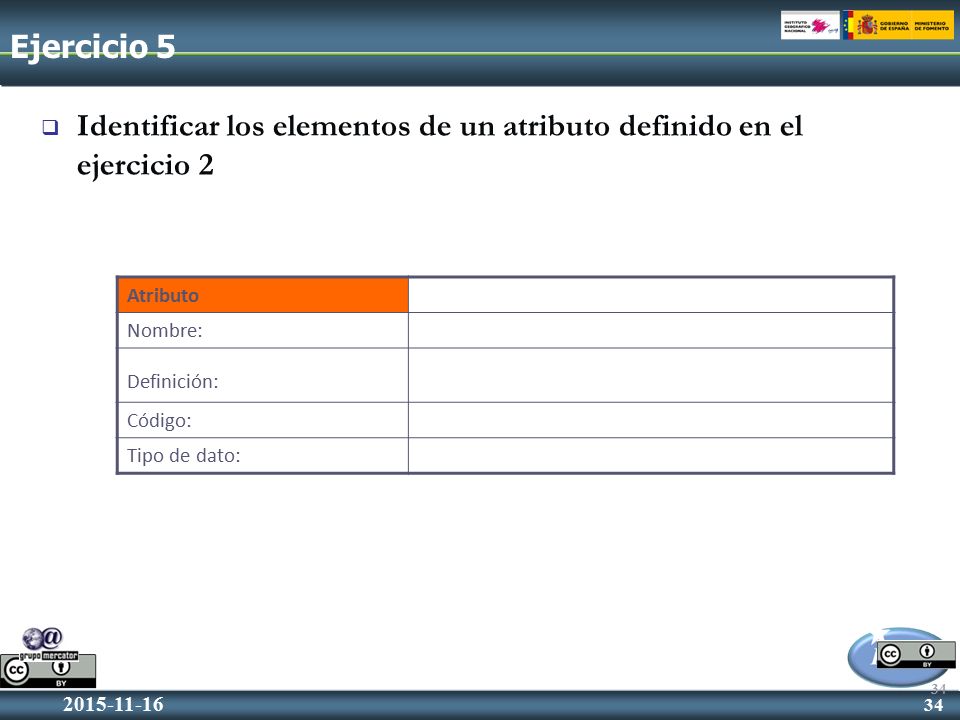

Identificar los elementos de un atributo definido en el ejercicio 2
Nombre: Definición: Código: Tipo de dato: 34

Ejercicio 6 Identificar los elementos de una operación y asociación definidos en el ejercicio 2 Operación Nombre: Definición: Declaración: Asociación Nombre: Definición: Cardinalidad: 35

Metodología para la catalogación de fenómenos Los fenómenos geográficos se agrupan en tipos de fenómenos. Los Catálogos de Fenómenos contienen: Tipos de fenómenos Atributos de los tipos de fenómenos Relación entre fenómenos Esta norma define la Metodología para la catalogación y establece una plantilla. Normalizar CF permite la comprensión, facilita el intercambio y la difusión de los datos geográficos. ISO 19110 Proporciona un marco normativo para organizar y divulgar la clasificación de fenómenos geográficos en un Catálogo de Fenómenos: tipos, atributos y relaciones 36

Celia Sevilla Sánchez Secretaria AEN/CTN148
