1 渤海钻探国际工程分公司 Técnicas de comportamiento seguro en el trabajo Uso de Llaves de Fuerza

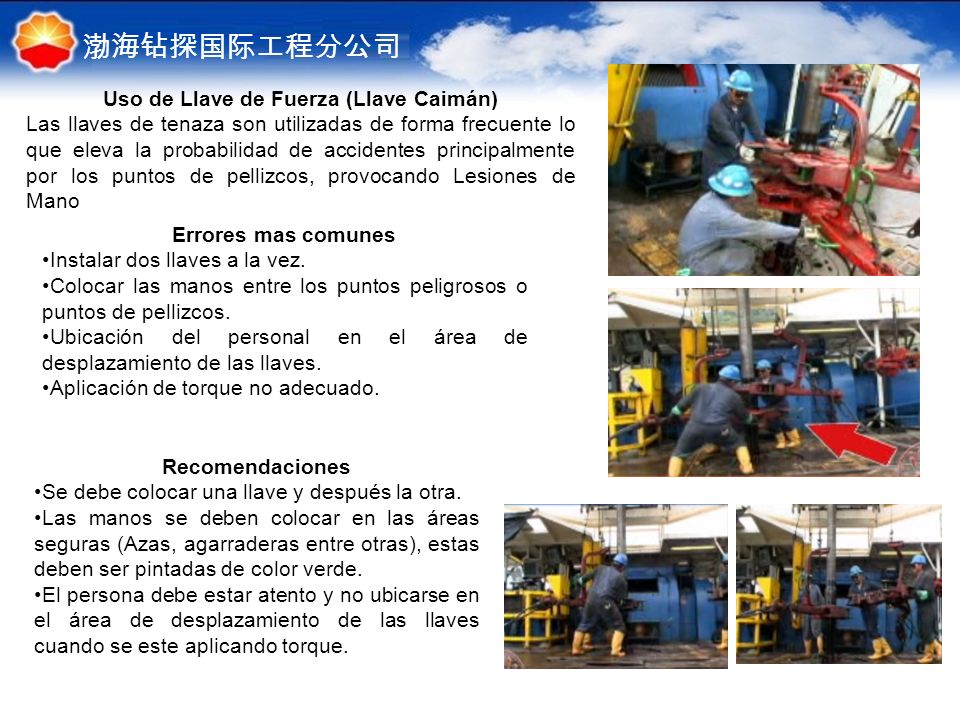

2 渤海钻探国际工程分公司 Uso de Llave de Fuerza (Llave Caimán) Las llaves de tenaza son utilizadas de forma frecuente lo que eleva la probabilidad de accidentes principalmente por los puntos de pellizcos, provocando Lesiones de Mano Errores mas comunes Instalar dos llaves a la vez. Colocar las manos entre los puntos peligrosos o puntos de pellizcos. Ubicación del personal en el área de desplazamiento de las llaves. Aplicación de torque no adecuado. Recomendaciones Se debe colocar una llave y después la otra. Las manos se deben colocar en las áreas seguras (Azas, agarraderas entre otras), estas deben ser pintadas de color verde. El persona debe estar atento y no ubicarse en el área de desplazamiento de las llaves cuando se este aplicando torque.

3 渤海钻探国际工程分公司 Colocar las manos fuera del área segura Las manos siempre deben colocarse dentro del área identificada con el color verde PUNTOS DE PELLIZCOS No coloque las manos en las zonas donde se conecte la llave con guayas o grilletes Para sujetar la llave use guaya de agarre

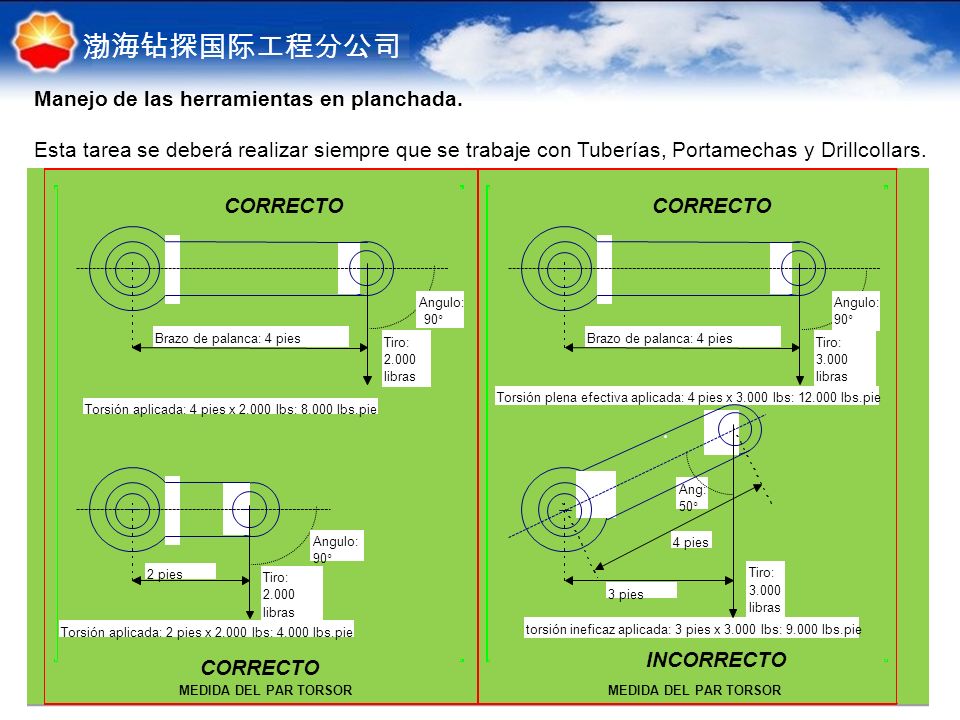

4 渤海钻探国际工程分公司 CORRECTO MEDIDA DEL PAR TORSOR Brazo de palanca: 4 pies Tiro: 2.000 libras Angulo: 90° Torsión aplicada: 4 pies x 2.000 lbs: 8.000 lbs.pie Tiro: 2.000 libras Angulo: 90° 2 pies Torsión aplicada: 2 pies x 2.000 lbs: 4.000 lbs.pie CORRECTO INCORRECTO MEDIDA DEL PAR TORSOR Brazo de palanca: 4 pies Tiro: 3.000 libras Angulo: 90° Torsión plena efectiva aplicada: 4 pies x 3.000 lbs: 12.000 lbs.pie Tiro: 3.000 libras Ang: 50° 3 pies 4 pies torsión ineficaz aplicada: 3 pies x 3.000 lbs: 9.000 lbs.pie Manejo de las herramientas en planchada. Esta tarea se deberá realizar siempre que se trabaje con Tuberías, Portamechas y Drillcollars.

5 渤海钻探国际工程分公司 LLAVES DE FUERZA. ANTES DE COMENZAR LAS TAREAS SE DEBEN REVISAR: 1-Los cables de retenida de las llaves, deben estar en perfecto estado de mantenimiento, ser reemplazados en caso de observarse hebras cortadas, aplastamientos por golpes y controlarse el estado de oxidación del mismo. 2. Los grilletes estén bien colocados, con sus pernos ajustados. 3. Verificar Estado de las mandíbulas y mordazas (Sin grietas). 4. El sistema de contrapeso adecuado para controlar la posición en altura de la Llave. 5. Los pernos de las llaves de ajuste no deben tener desgastes y deben contar con broches de seguridad a fin de evitar que los mismos se desplacen hacia arriba. RECOMENDACIÓN: El cable de retenida de las llaves debe ser de diámetro mayor que el cable de tiro, porque si por error o problemas mecánicos se produce una tensión excesiva, que llegue a romper un cable, debe romperse el cable de tiro, porque si el que se rompiera fuera el cable de retenida, la llave sería impulsada violentamente y sin control, pudiendo golpear gravemente al personal de boca de pozo o incluso al mismo perforador, además de los daños que se puedan producir.
