1 COMPUERTAS Y CANALES UNIVERSIDAD ALONSO DE OJEDA
FACULTAD DE INGENIERÍA ESCUELA DE INDUSTRIAL COMPUERTAS Y CANALES Ciudad Ojeda, octubre de 2015

2 COMPUERTAS Según Sotelo Ávila(1.987) Las compuertas son equipos mecánicos utilizados para el control del flujo del agua y mantenimiento en los diferentes proyectos de ingeniería, tales como presas, canales y proyectos de irrigación. Las diferentes formas de las compuertas dependen de su aplicación, el tipo de compuerta a utilizar dependerá principalmente del tamaño y forma del orificio, de la cabeza estática, del espacio disponible, del mecanismo de apertura y de las condiciones particulares de operación.

3 PARTES DE UNA COMPUERTA
TABLERO MARCO GUÍA ACCIONAMIENTO

4 USOS Y APLICACIONES DE LOS CANALES
Control de flujos de aguas Control de inundaciones Crear reservas de agua Incrementar capacidad de reserva de las presas

5 CARACTERISTICAS DE LAS COMPUERTAS
El mecanismo de regulación de una compuerta puede realizarse a mano, por fuerza motriz o simplemente por la misma presión del agua. Existen diferentes tipos y pueden tener diferentes clasificaciones, según su forma, función y su movimiento.

6 COMPUERTAS CILINDRICAS
TIPOS DE COMPUERTAS PLANAS DESLIZANTES  COMPUERTAS MARIPOSA COMPUERTAS CILINDRICAS ESCLUSAS

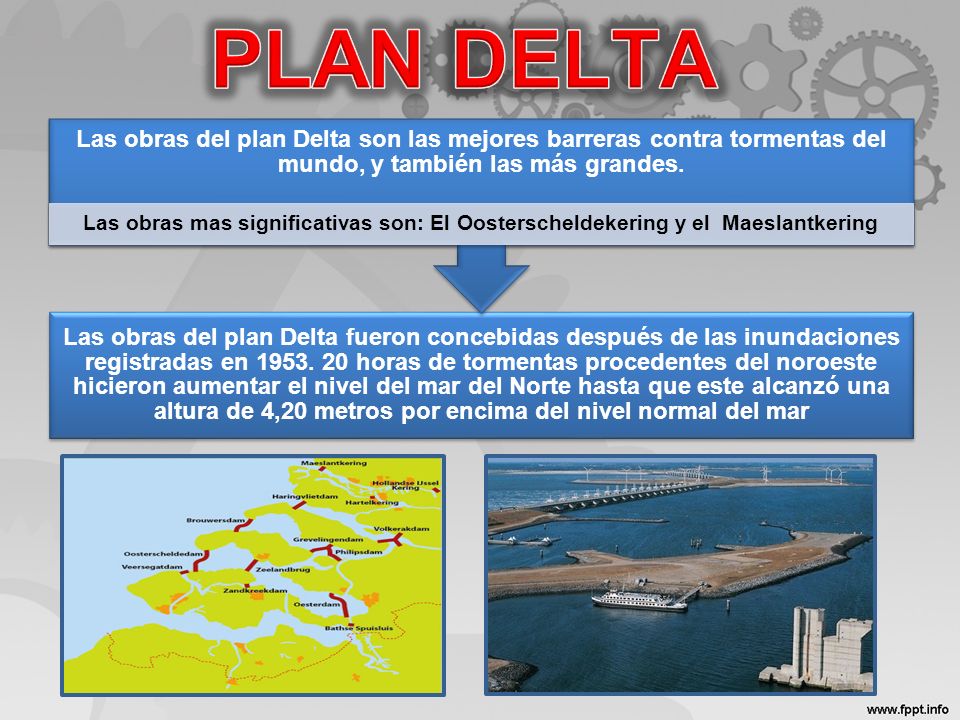

7 PLAN DELTA Las obras del plan Delta son las mejores barreras contra tormentas del mundo, y también las más grandes. Las obras mas significativas son: El Oosterscheldekering y el Maeslantkering Las obras del plan Delta fueron concebidas después de las inundaciones registradas en horas de tormentas procedentes del noroeste hicieron aumentar el nivel del mar del Norte hasta que este alcanzó una altura de 4,20 metros por encima del nivel normal del mar

8 COMPUERTAS DE Oosterchelde
Es una obra única, considerada en todo el mundo como un proyecto extraordinario en el campo de la protección frente a las aguas. Ésta consiste de dos compuertas enormes que cierran el Nieuwe Waterweg durante una tormenta, protegiendo de esta manera a Holanda Meridional de mareas altas.

9 BARRERA DE MAESLANT Es una barrera ubicada a la entrada del puerto de Rotterdam (Países Bajos)

10 BARRERA DE MAESLANT

11 Los canales pueden ser naturales o artificiales
Según Viedma Robles (1.997), los canales son conductos de agua por los cuales se puede navegar o que pueden re direccionar el curso del líquido. Los canales pueden ser naturales o artificiales

12 CARACTERISTICAS DE LOS CANALES
Mantienen un nivel de agua constante Hacen Factible la navegación (artificiales) Conducen el agua de manera constante

13 CLASIFICACIÓN DE LOS CANALES
1 CANALES NATURALES 2 CANALES ARTIFICIALES

14 CANALES NATURALES Son depresiones naturales en la corteza terrestre, algunos tienen poca profundidad y otros son más profundos, según se encuentren en la montaña o en la planicie. Algunos canales permiten la navegación, generalmente sin necesidad de dragado

15 CANALES ARTIFICIALES Normalmente conecta lagos, ríos u océanos. Se utilizan para el transporte, a menudo surcados por barcazas en los canales fluviales y por barcos en los canales que conectan océanos. Pueden ser de tipo de navegación o de riesgo. Un ejemplo de canal de navegación es el Canal de Panamá

16 USOS Y APLICACIONES DE LOS CANALES

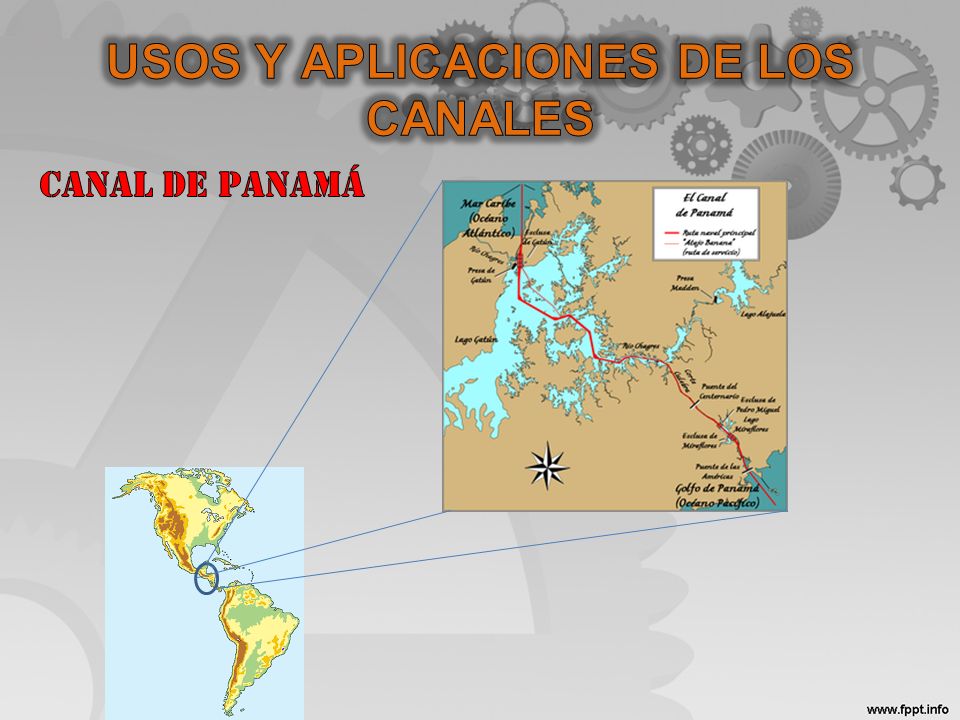

Canal de panamá

17 Canal de panamá

18 Canal de panamá

19 Canal de panamá

20 Canal de panamá
