Presentación del tema: "Turbina Bulbo – Kaplan modificada Dr. Álvaro Muñoz Mendoza Por José Luis Fernández Zayas Presidente de la Academia de Ingeniería."— Transcripción de la presentación:

1 Turbina Bulbo – Kaplan modificada Dr. Álvaro Muñoz Mendoza Por José Luis Fernández Zayas Presidente de la Academia de Ingeniería

2 Turbinas hidráulicas Hay tres tipos principales de turbinas hidraúlicas: Turbina de Acción -La rueda Pelton Turbina de Acción -La rueda Pelton Turbina de Reacción Francis Turbina de Reacción Francis Turbina tipo hélice o de Kaplan Turbina tipo hélice o de Kaplan El tipo más conveniente dependerá en cada caso de la carga hidráulica de agua y de la potencia de la turbina. En términos generales: La rueda Pelton se emplean en desarrollos hidráulicos de gran carga y poco gasto, como las típicas hidroeléctricas de montaña. La rueda Pelton se emplean en desarrollos hidráulicos de gran carga y poco gasto, como las típicas hidroeléctricas de montaña. La turbina Francis se usa en desarrollos intermedios de carga y gasto, como las que se aplican en las presas de Malpaso, Chicoasén y La Angostura. La turbina Francis se usa en desarrollos intermedios de carga y gasto, como las que se aplican en las presas de Malpaso, Chicoasén y La Angostura. La turbina de hélice o turbina Kaplan, se emplea en desarrollos con poca altura pero de gran gasto como en la presa El Caracol. La turbina de hélice o turbina Kaplan, se emplea en desarrollos con poca altura pero de gran gasto como en la presa El Caracol.

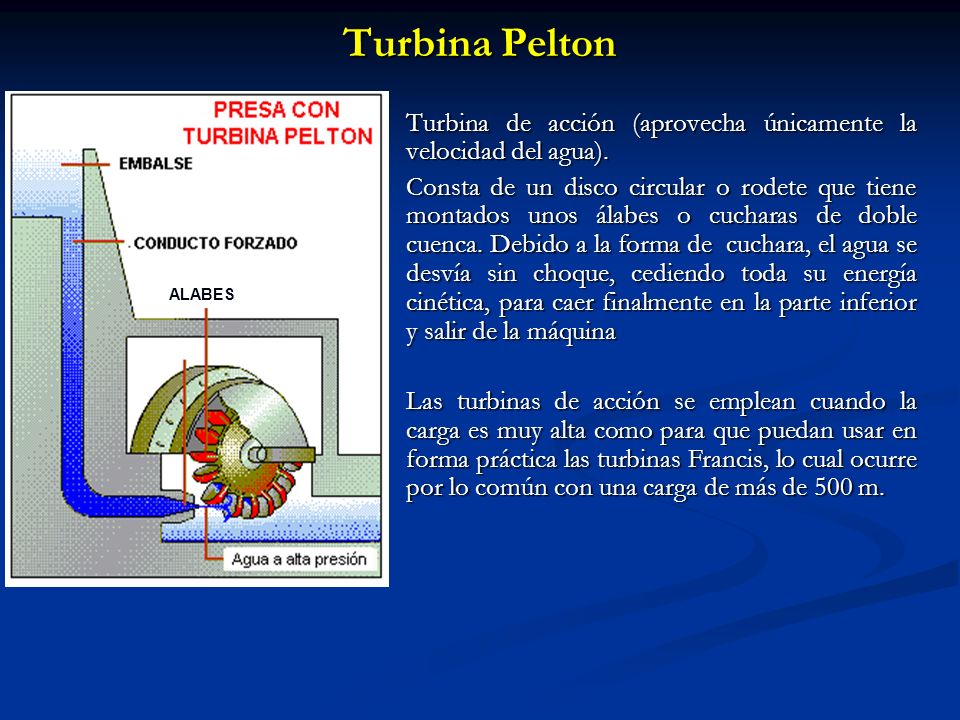

3 Turbina Pelton Turbina de acción (aprovecha únicamente la velocidad del agua). Consta de un disco circular o rodete que tiene montados unos álabes o cucharas de doble cuenca. Debido a la forma de cuchara, el agua se desvía sin choque, cediendo toda su energía cinética, para caer finalmente en la parte inferior y salir de la máquina Las turbinas de acción se emplean cuando la carga es muy alta como para que puedan usar en forma práctica las turbinas Francis, lo cual ocurre por lo común con una carga de más de 500 m. ALABES

4 Turbina Francis Turbina de reacción que consta de palas o álabes, y estas en vez de toberas tienen una corona distribuidora, la corona rodea por completo al rodete para lograr que el agua entre radialmente, desde la corona distribuidora existe una cámara espiral o caracol que se encarga de la adecuada dosificación en cada punto de entrada. Este tipo de turbinas se emplean para cargas en el intervalo 25 a 500. Las velocidades específicas varían de 15 a 100 m. Entrada del flujo Flujo de Salida Alabes Propela Turbina de Francis

5 Turbina Kaplan ALABES Turbina de reacción (aprovecha tanto la velocidad del agua como la presión que le resta a la corriente en el momento de contacto ). Es semejante a una hélice de un barco, consta de amplias palas o álabes que son impulsadas por agua de alta presión liberada por una compuerta. Se utiliza para cargas de 3 a 40 m y en pocos casos 60 m. Las velocidades específicas varían de 80 a 250 m

6 Mejoras a una turbina Bulbo-Kaplan para descargar gastos mayores La necesidad de encontrar una máquina hidráulica capaz de descargar gastos grandes y con ello generar mayor energía reduciendo el número de unidades por desarrollo hidroeléctrico llevó al Dr. Álvaro Muñoz Mendoza a desarrollar y patentar, en el ámbito nacional e internacional, una turbina que respondiera a estos requerimientos. Dr. Álvaro Muñoz Mendoza En un esfuerzo conjunto el Dr. Muñoz e investigadores del Instituto de Turbomaquinaria de la Cd. de Graz, Austria.

7 Turbina Bulbo-Kaplan modificada Esta propuesta equivale a dos o tres máquinas convencionales para un desarrollo hidroeléctrico dado Consiste en un conducto aproximadamente recto, sin venturi y bulbo de diámetro constante. El gasto corresponde a tres veces el gasto que descarga la turbina bulbo-Kaplan convencional. Es aplicable a desarrollos fluviales Centrales maremotrices (gastos del orden de miles de metros cúbicos) El área hidráulica efectiva es mayor que el área hidráulica de una turbina Bulbo-Kaplan convencional, lo que permite descargar un gasto mayor y consecuentemente, generar una mayor potencia bajo cargas hidráulicas semejantes.

8 Patentes de nueva turbina bulbo-Kaplan para descargar gastos mayores
