1 Configuration Management System (CMS)

2 CMS 1.CMS 2.Offline 3.Online 4.System Las funciones principales de CMS se dividen en 4 Menus

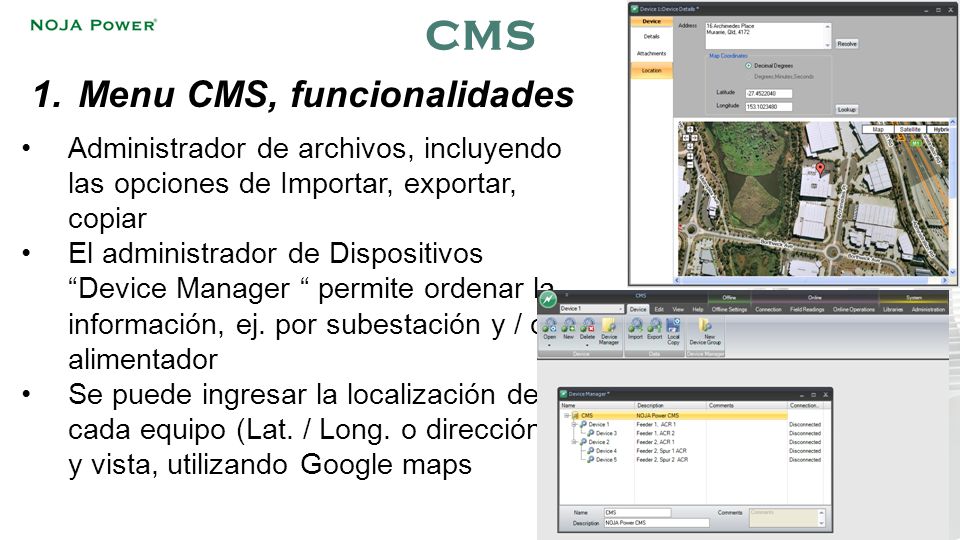

3 Administrador de archivos, incluyendo las opciones de Importar, exportar, copiar El administrador de Dispositivos “Device Manager “ permite ordenar la información, ej. por subestación y / o alimentador Se puede ingresar la localización de cada equipo (Lat. / Long. o dirección) y vista, utilizando Google maps CMS 1.Menu CMS, funcionalidades

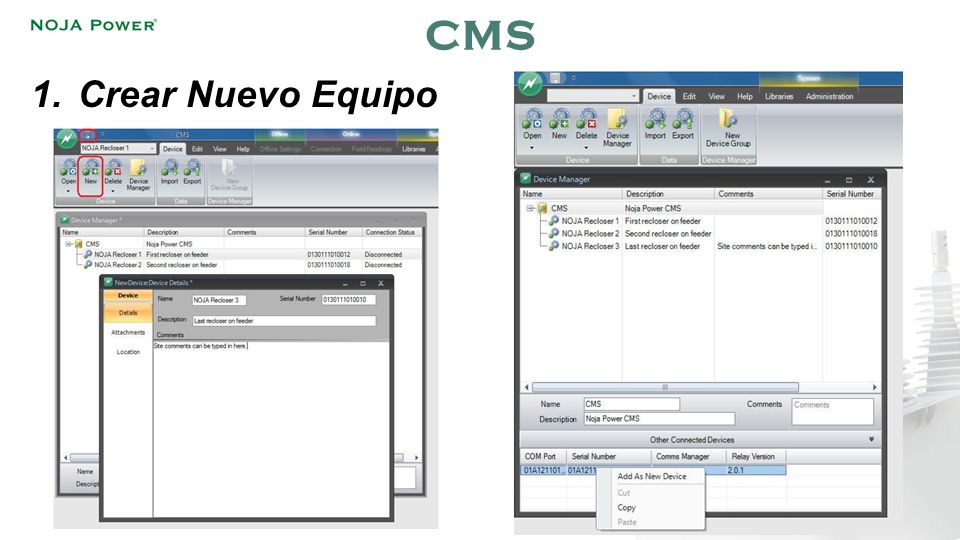

4 CMS 1.Crear Nuevo Equipo

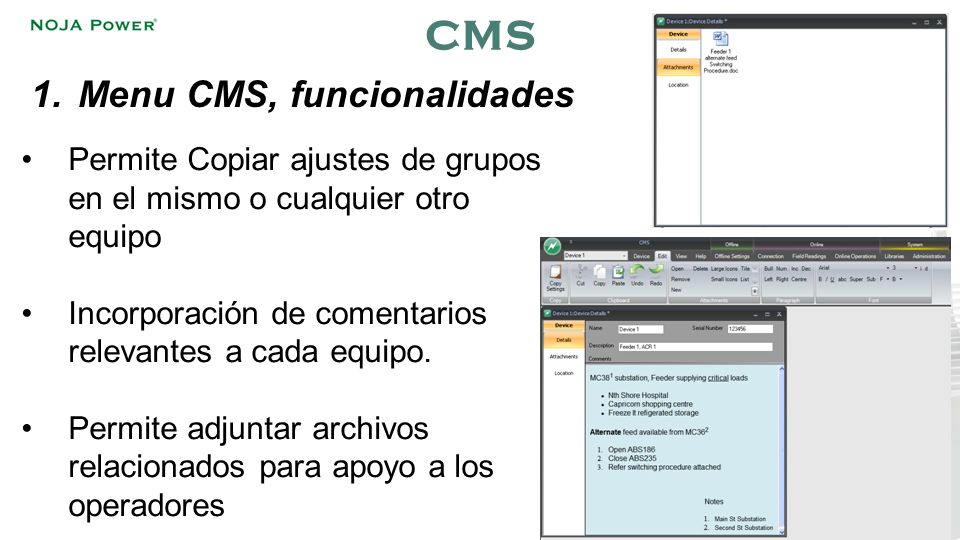

5 Permite Copiar ajustes de grupos en el mismo o cualquier otro equipo Incorporación de comentarios relevantes a cada equipo. Permite adjuntar archivos relacionados para apoyo a los operadores CMS 1.Menu CMS, funcionalidades

6 Comparar ajustes Facilidades de administración de Windows Control de registro de operaciones Informacion on line, ayuda e información de la versión CMS 1.Menu CMS, funcionalidades

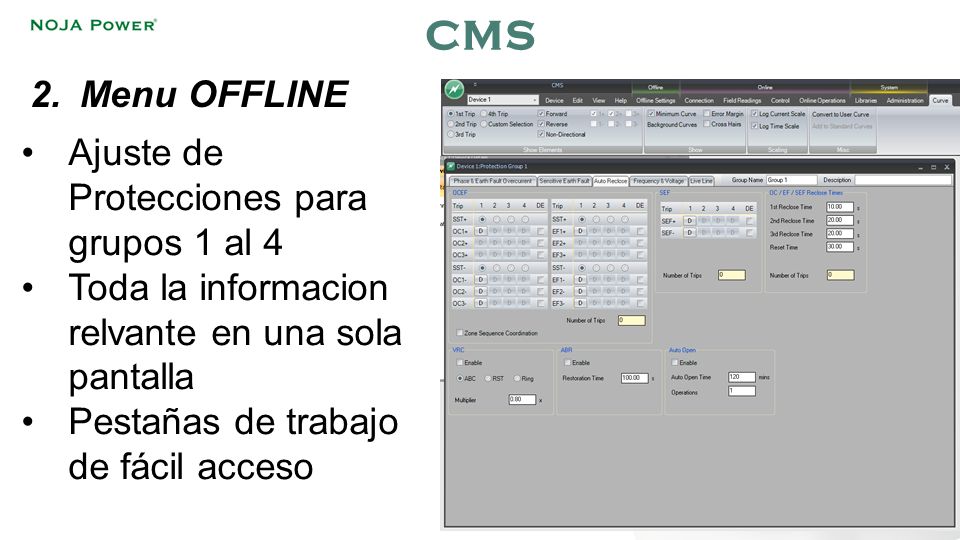

7 Ajuste de Protecciones para grupos 1 al 4 Toda la informacion relvante en una sola pantalla Pestañas de trabajo de fácil acceso CMS 2.Menu OFFLINE

8 Selección de curvas (IEC, ANSI, UD y Curvas no estándares) Ajustes de Sistema (parámetros nominales de la red) Configuración de registro de variables I,V,P, E, FP, F, otros (seleccionable 30 de 98), en intervalos de 1 a 120 min. (total 10,000 lecturas de 30 variables) Calibración CMS 2.Menu OFFLINE

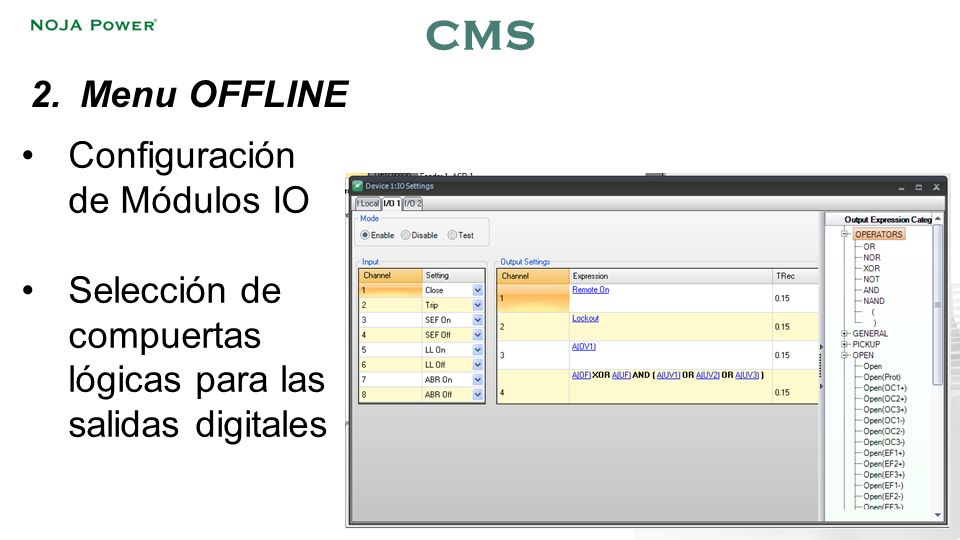

9 Configuración de Módulos IO Selección de compuertas lógicas para las salidas digitales CMS 2.Menu OFFLINE

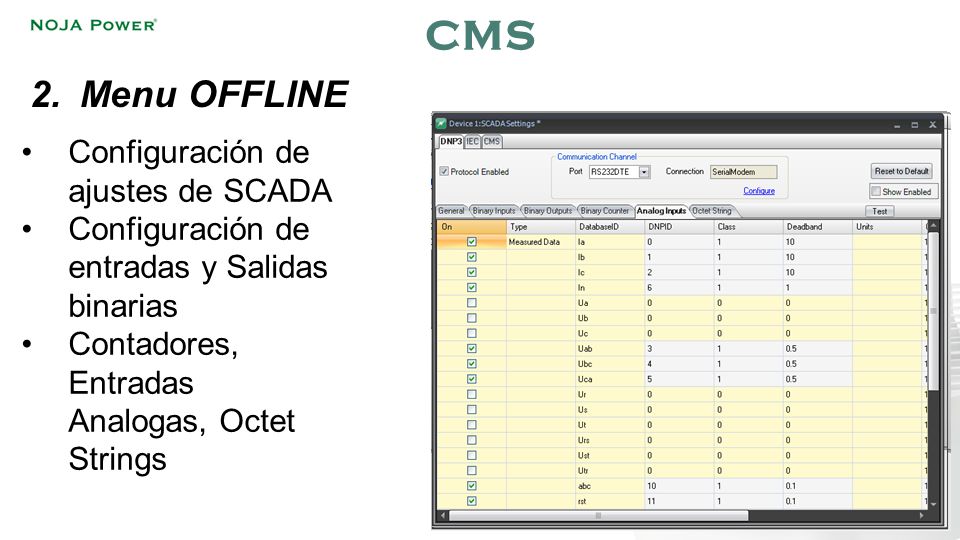

10 Configuración de ajustes de SCADA Configuración de entradas y Salidas binarias Contadores, Entradas Analogas, Octet Strings CMS 2.Menu OFFLINE

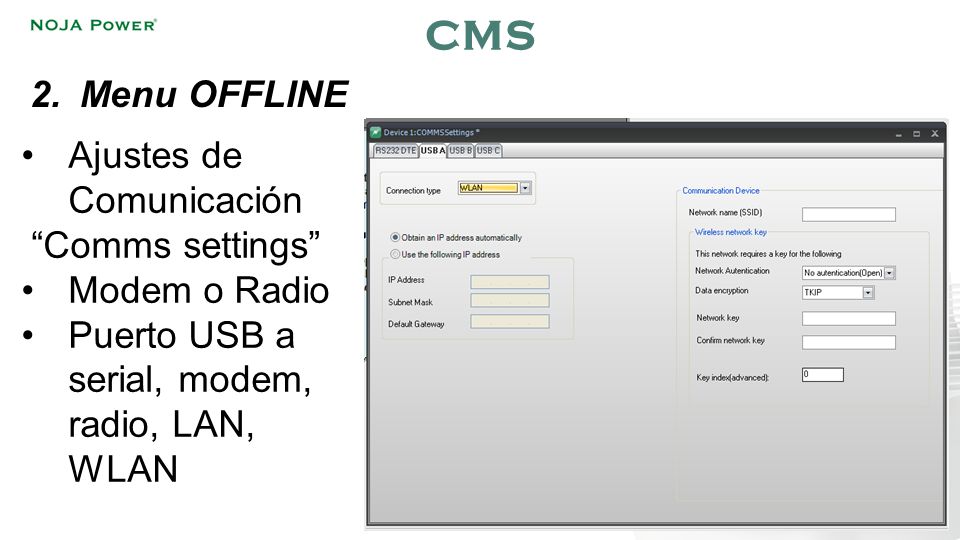

11 Ajustes de Comunicación “Comms settings” Modem o Radio Puerto USB a serial, modem, radio, LAN, WLAN CMS 2.Menu OFFLINE

12 CMS 3. Menu ONLINE Conectarse con un Equipo

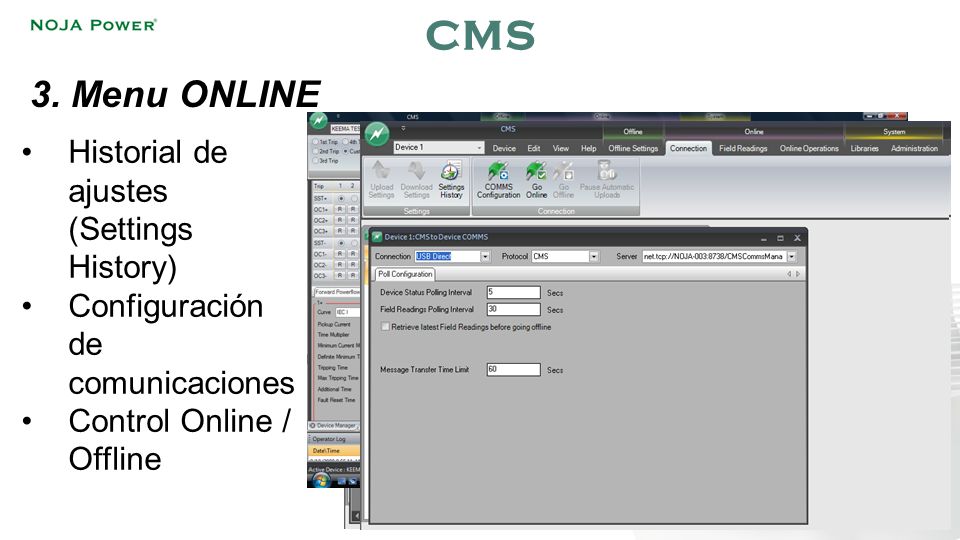

13 CMS 3. Menu ONLINE Historial de ajustes (Settings History) Configuración de comunicaciones Control Online / Offline

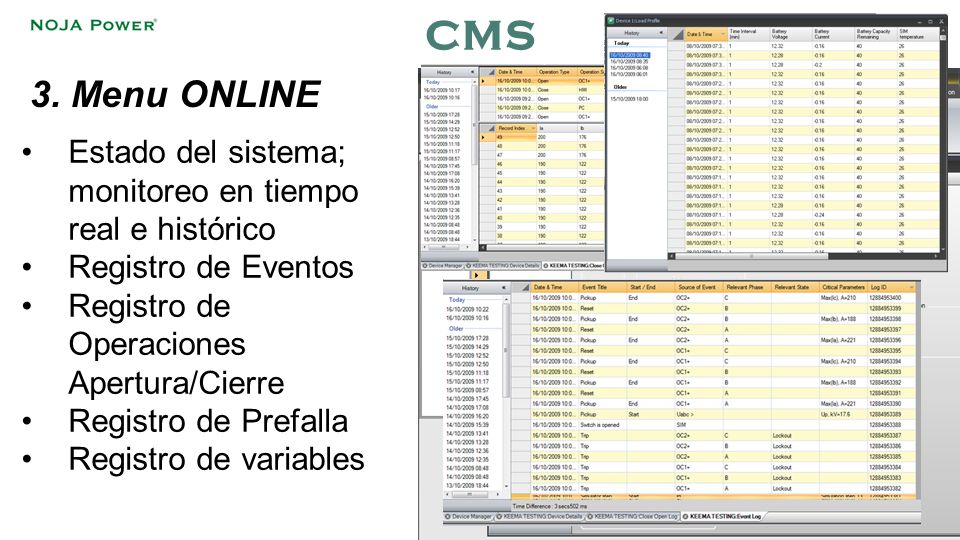

14 Estado del sistema; monitoreo en tiempo real e histórico Registro de Eventos Registro de Operaciones Apertura/Cierre Registro de Prefalla Registro de variables CMS 3. Menu ONLINE

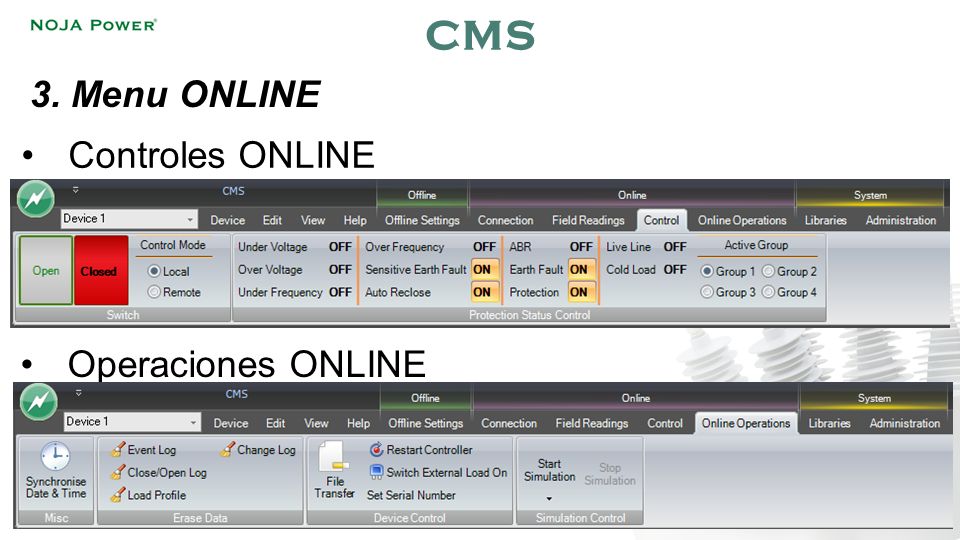

15 Controles ONLINE controls CMS Operaciones ONLINE 3. Menu ONLINE

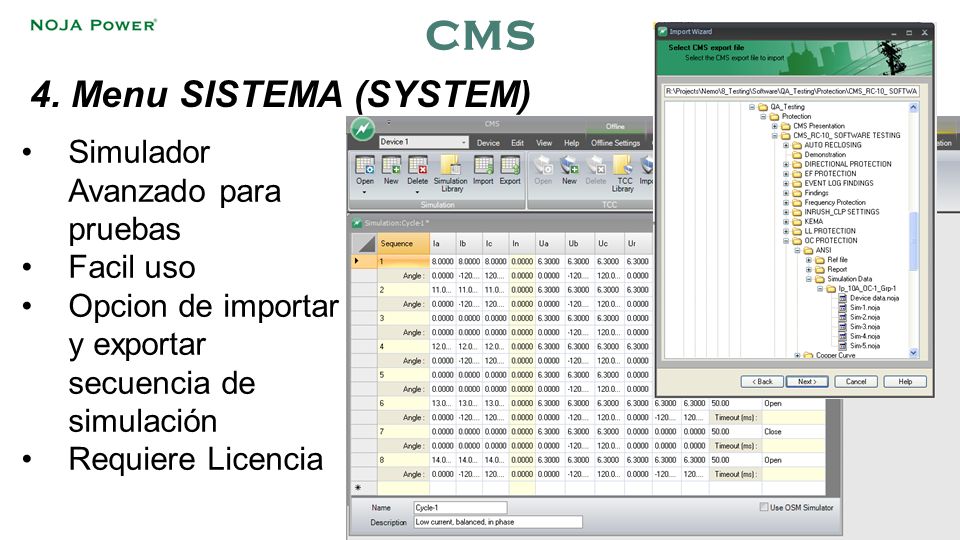

16 Simulador Avanzado para pruebas Facil uso Opcion de importar y exportar secuencia de simulación Requiere Licencia CMS 4. Menu SISTEMA (SYSTEM)

17 Administración de librería de Curvas Importación y Exportación de Archivos TCC Facidad de creación y guardado de curvas definidas por usuario CMS 4. Menu SISTEMA (SYSTEM)

18 Herramientas de Administración CMS 4. Menu SISTEMA (SISTEM)
