1 CERTIFICACIÓN

2 OBJETIVO: Los participantes al finalizar el curso, habrán adquiridos los conocimientos necesarios para utilizar el sistema de control de acceso Axtrax.

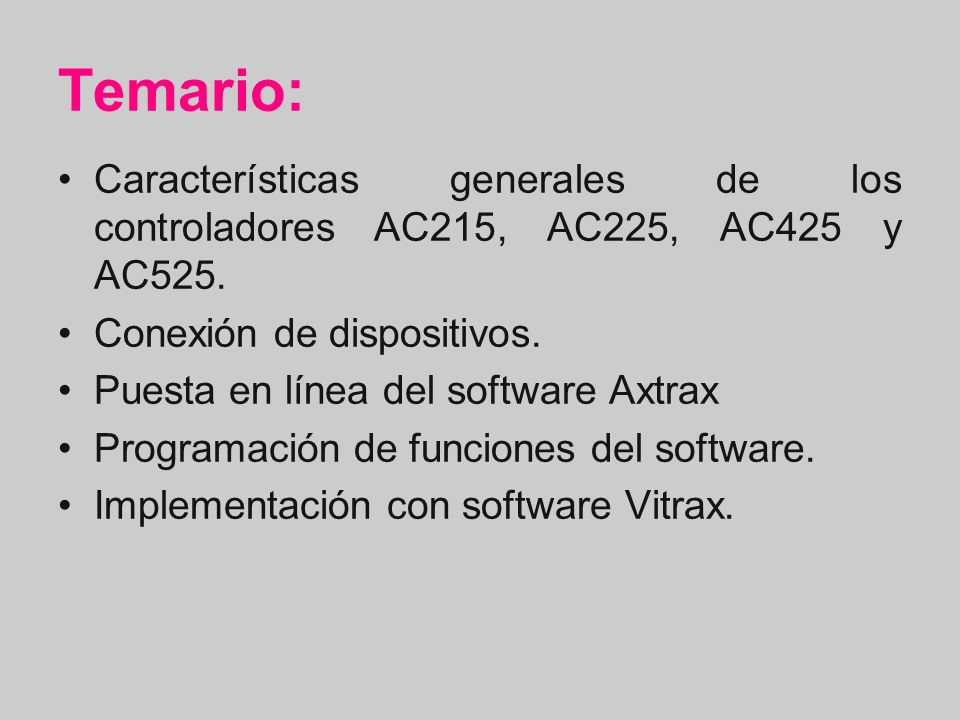

3 Temario: Características generales de los controladores AC215, AC225, AC425 y AC525. Conexión de dispositivos. Puesta en línea del software Axtrax Programación de funciones del software. Implementación con software Vitrax.

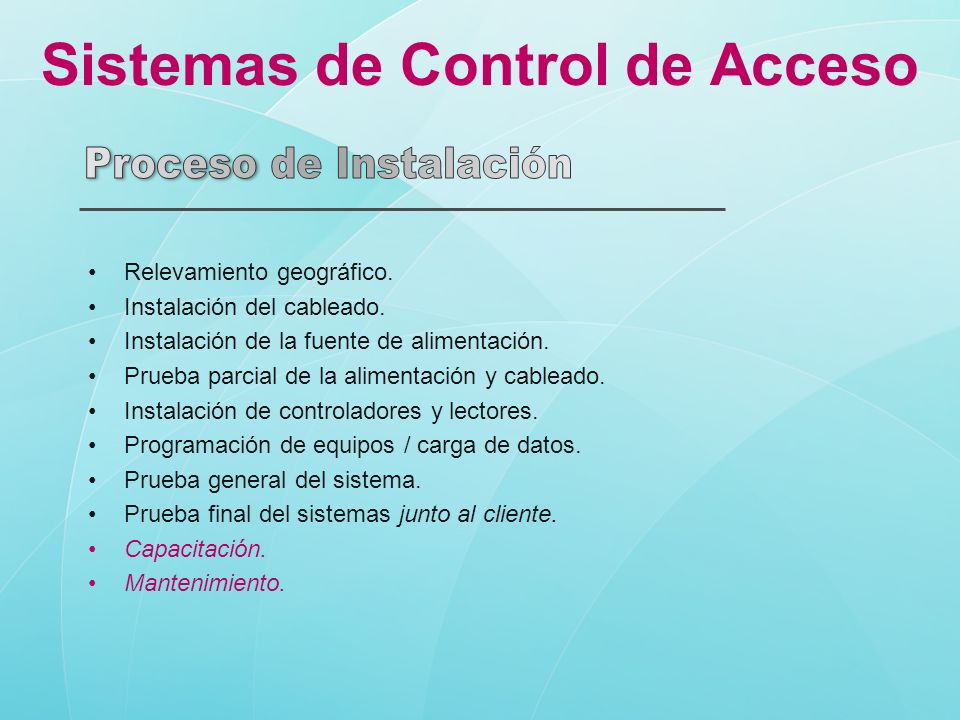

4 Sistemas de Control de Acceso Relevamiento geográfico. Instalación del cableado. Instalación de la fuente de alimentación. Prueba parcial de la alimentación y cableado. Instalación de controladores y lectores. Programación de equipos / carga de datos. Prueba general del sistema. Prueba final del sistemas junto al cliente. Capacitación. Mantenimiento.

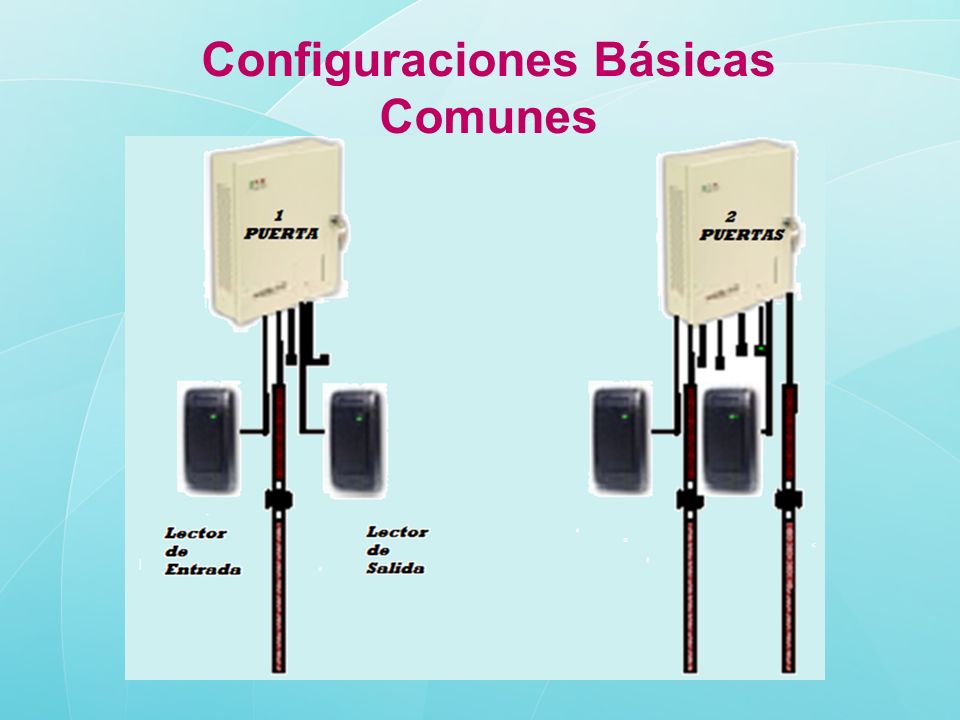

5 Configuraciones Básicas Comunes

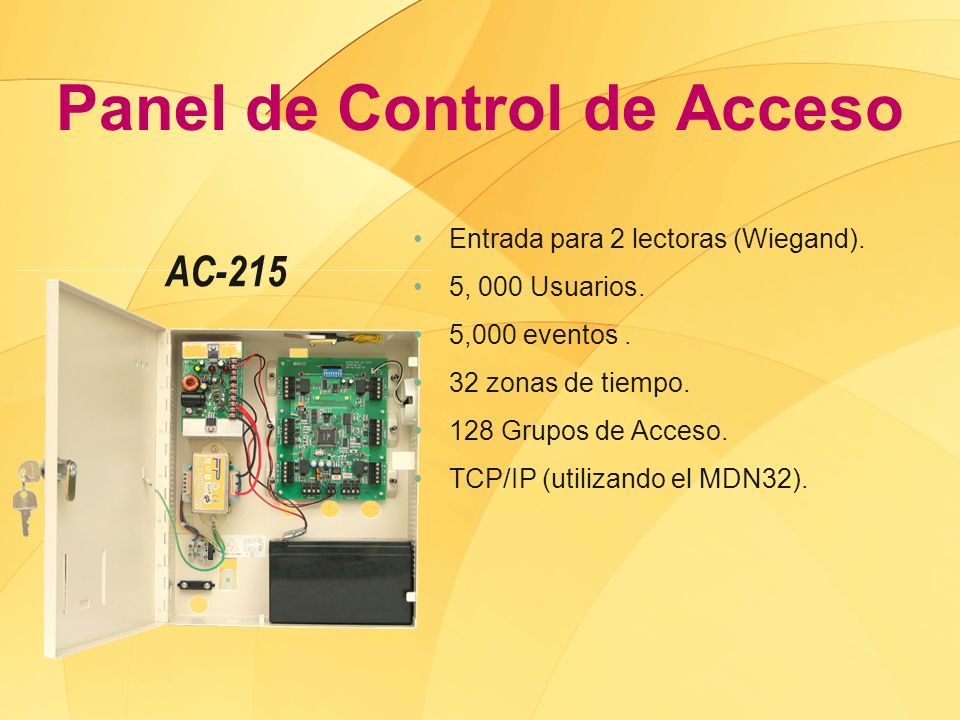

6 Panel de Control de Acceso AC-215 Entrada para 2 lectoras (Wiegand). 5, 000 Usuarios. 5,000 eventos. 32 zonas de tiempo. 128 Grupos de Acceso. TCP/IP (utilizando el MDN32).

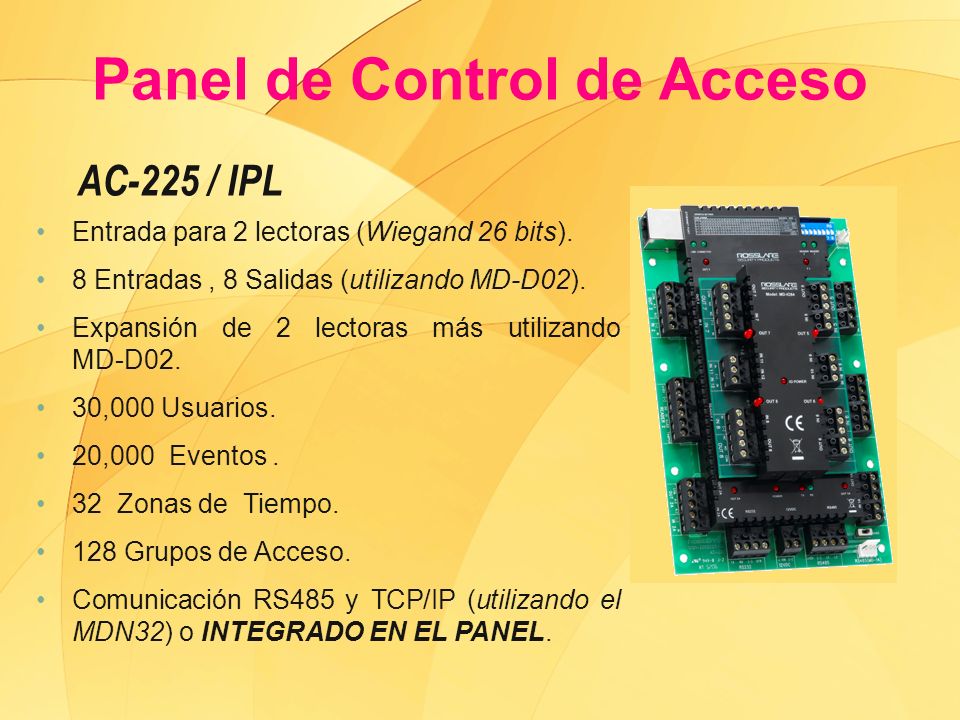

7 Entrada para 2 lectoras (Wiegand 26 bits). 8 Entradas, 8 Salidas (utilizando MD-D02). Expansión de 2 lectoras más utilizando MD-D02. 30,000 Usuarios. 20,000 Eventos. 32 Zonas de Tiempo. 128 Grupos de Acceso. Comunicación RS485 y TCP/IP (utilizando el MDN32) o INTEGRADO EN EL PANEL. AC-225 / IPL Panel de Control de Acceso

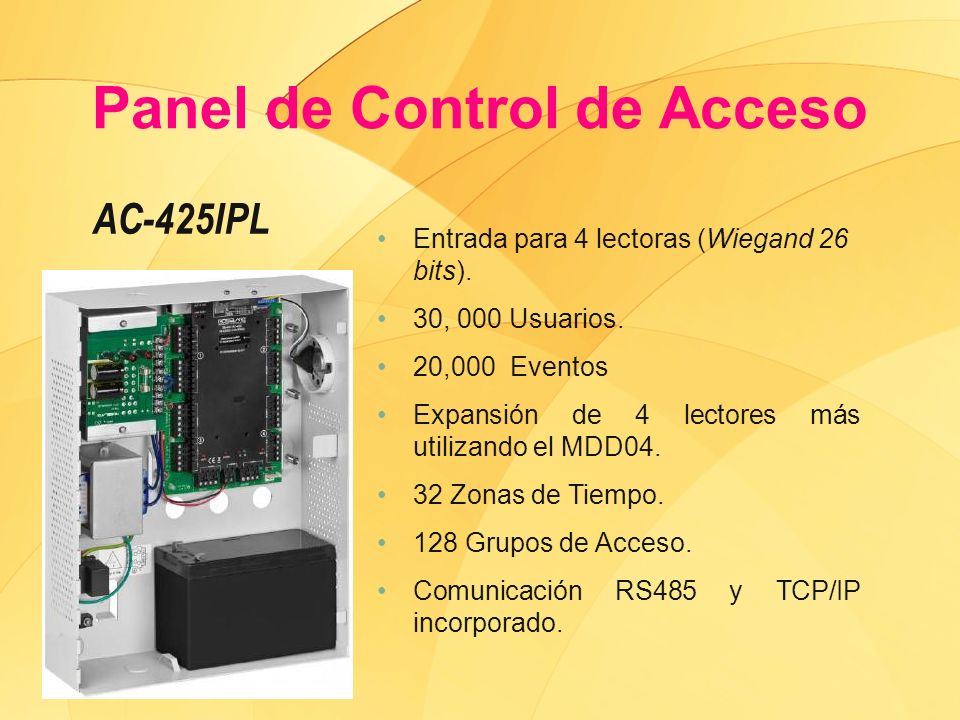

8 AC-425IPL Entrada para 4 lectoras (Wiegand 26 bits). 30, 000 Usuarios. 20,000 Eventos Expansión de 4 lectores más utilizando el MDD Zonas de Tiempo. 128 Grupos de Acceso. Comunicación RS485 y TCP/IP incorporado.

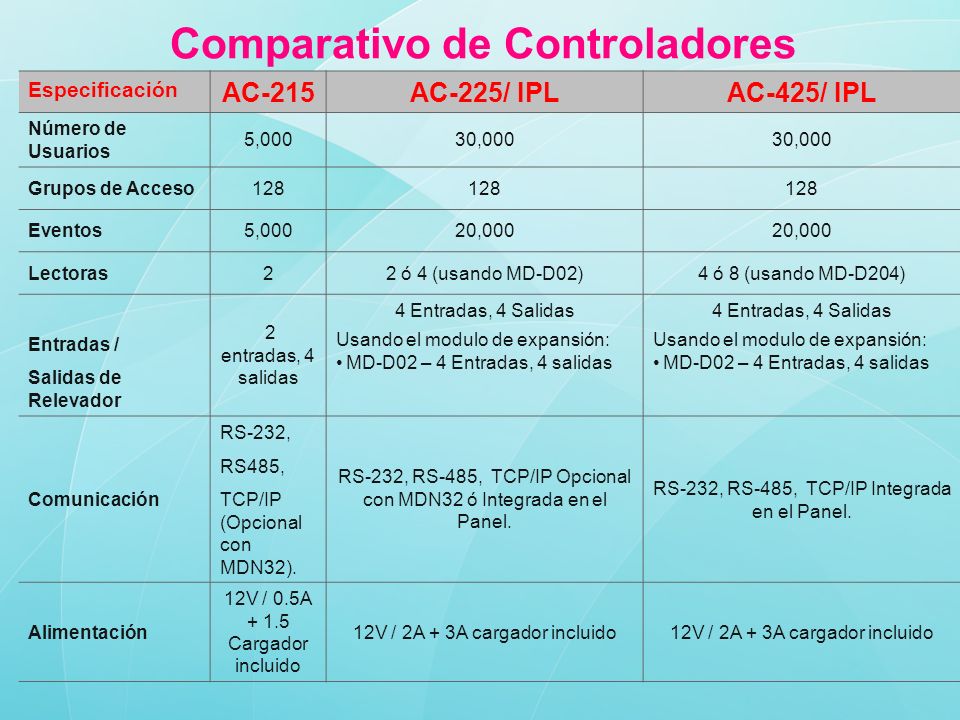

9 Especificación AC-215AC-225/ IPLAC-425/ IPL Número de Usuarios 5,00030,000 Grupos de Acceso128 Eventos5,00020,000 Lectoras22 ó 4 (usando MD-D02)4 ó 8 (usando MD-D204) Entradas / Salidas de Relevador 2 entradas, 4 salidas 4 Entradas, 4 Salidas Usando el modulo de expansión: MD-D02 – 4 Entradas, 4 salidas 4 Entradas, 4 Salidas Usando el modulo de expansión: MD-D02 – 4 Entradas, 4 salidas Comunicación RS-232, RS485, TCP/IP (Opcional con MDN32). RS-232, RS-485, TCP/IP Opcional con MDN32 ó Integrada en el Panel. RS-232, RS-485, TCP/IP Integrada en el Panel. Alimentación 12V / 0.5A Cargador incluido 12V / 2A + 3A cargador incluido Comparativo de Controladores

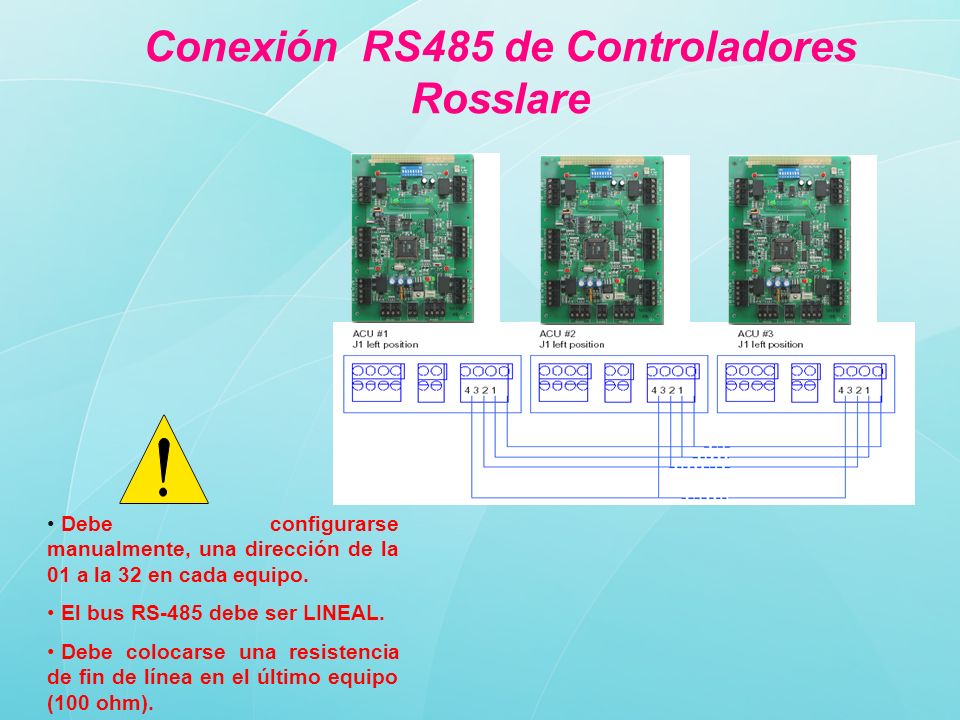

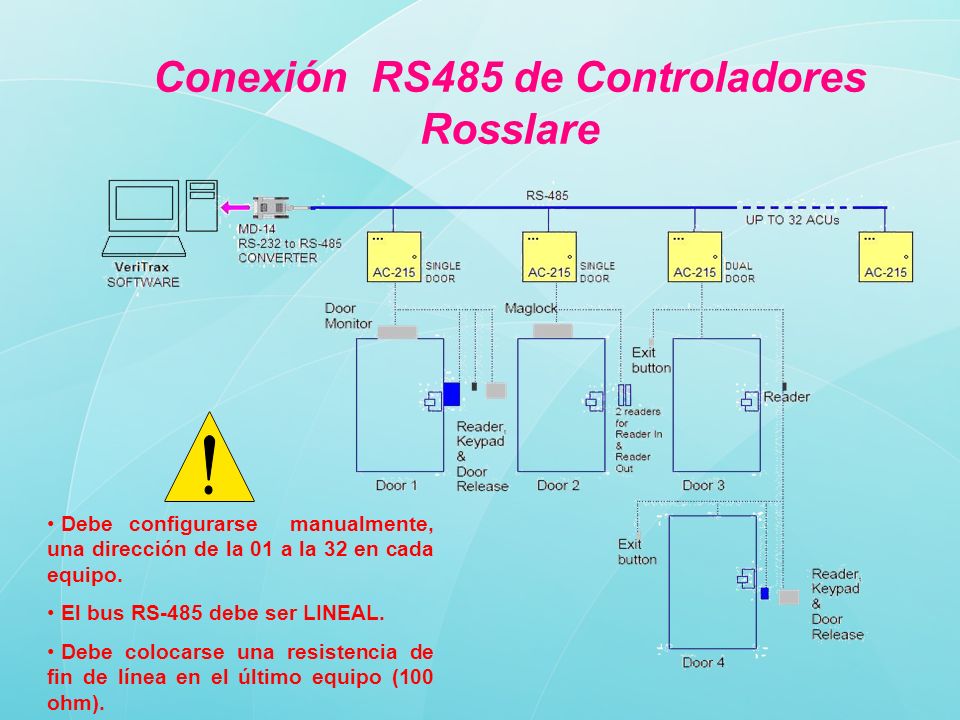

10 Conexión RS485 de Controladores Rosslare Debe configurarse manualmente, una dirección de la 01 a la 32 en cada equipo. El bus RS-485 debe ser LINEAL. Debe colocarse una resistencia de fin de línea en el último equipo (100 ohm).

11 Conexión RS485 de Controladores Rosslare Debe configurarse manualmente, una dirección de la 01 a la 32 en cada equipo. El bus RS-485 debe ser LINEAL. Debe colocarse una resistencia de fin de línea en el último equipo (100 ohm).

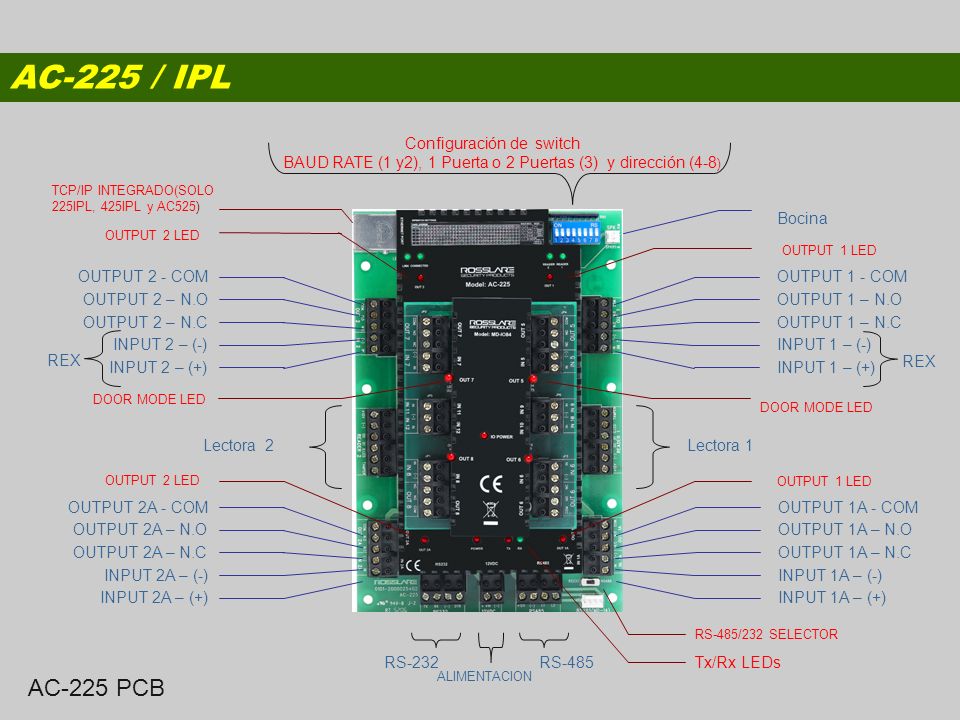

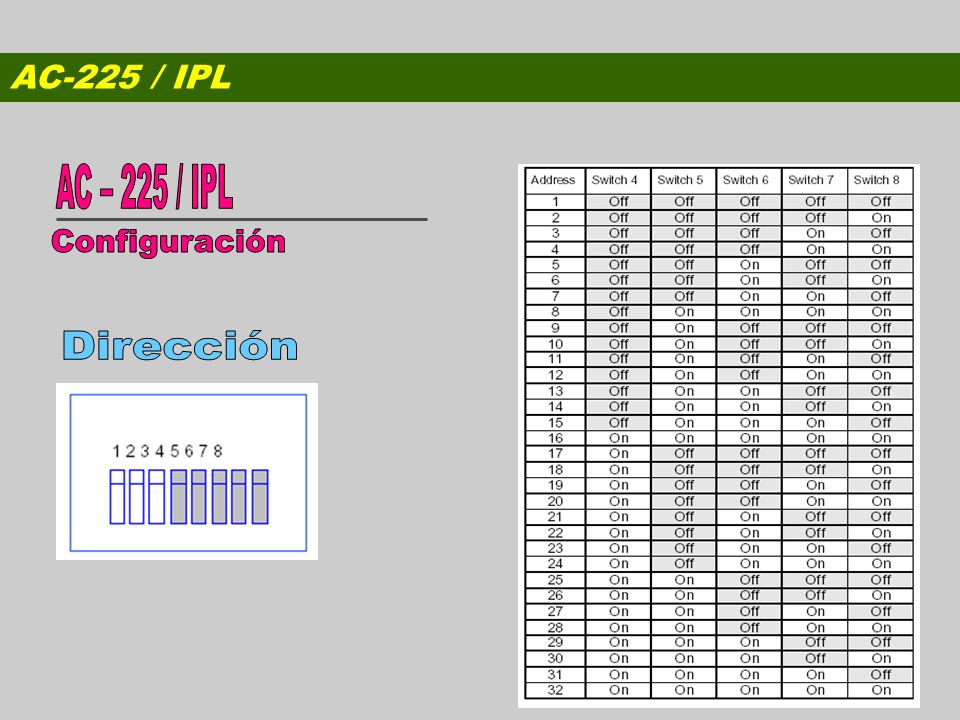

12 AC-225 / IPL AC-225 PCB OUTPUT 1 - COM OUTPUT 1 – N.O OUTPUT 1 – N.C INPUT 1 – (-) INPUT 1 – (+) OUTPUT 1A - COM OUTPUT 1A – N.O OUTPUT 1A – N.C INPUT 1A – (-) INPUT 1A – (+) Lectora 1 OUTPUT 2 - COM OUTPUT 2 – N.O OUTPUT 2 – N.C INPUT 2 – (-) INPUT 2 – (+) OUTPUT 2A - COM OUTPUT 2A – N.O OUTPUT 2A – N.C INPUT 2A – (-) INPUT 2A – (+) Lectora 2 Configuración de switch BAUD RATE (1 y2), 1 Puerta o 2 Puertas (3) y dirección (4-8 ) Bocina OUTPUT 1 LED OUTPUT 2 LED OUTPUT 1 LED OUTPUT 2 LED RS-485RS-232 ALIMENTACION Tx/Rx LEDs RS-485/232 SELECTOR DOOR MODE LED REX TCP/IP INTEGRADO(SOLO 225IPL, 425IPL y AC525)

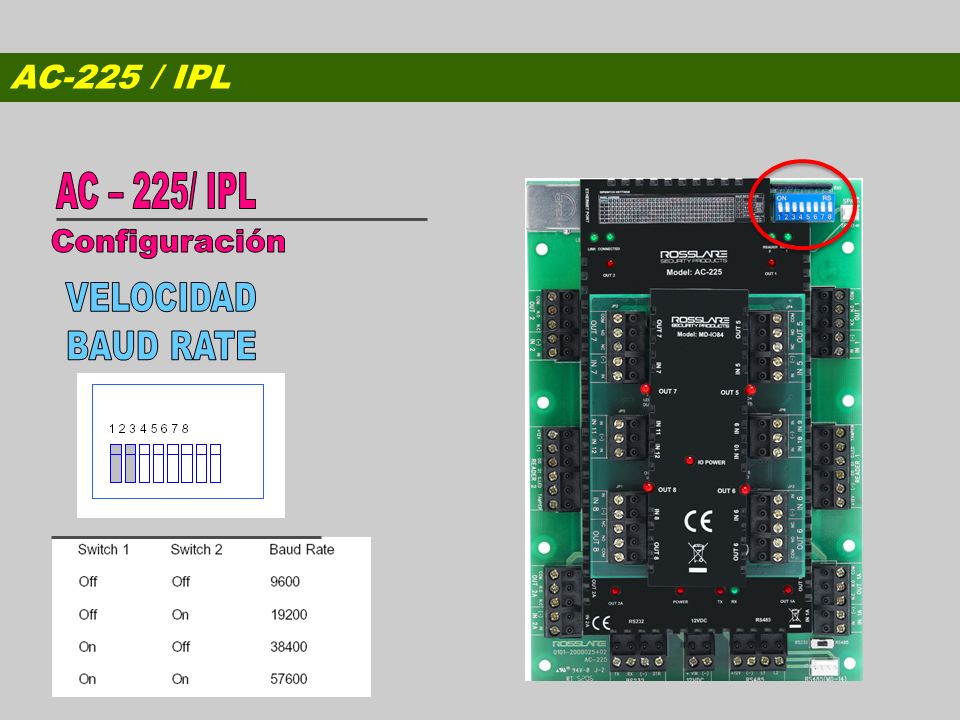

13 AC-225 / IPL

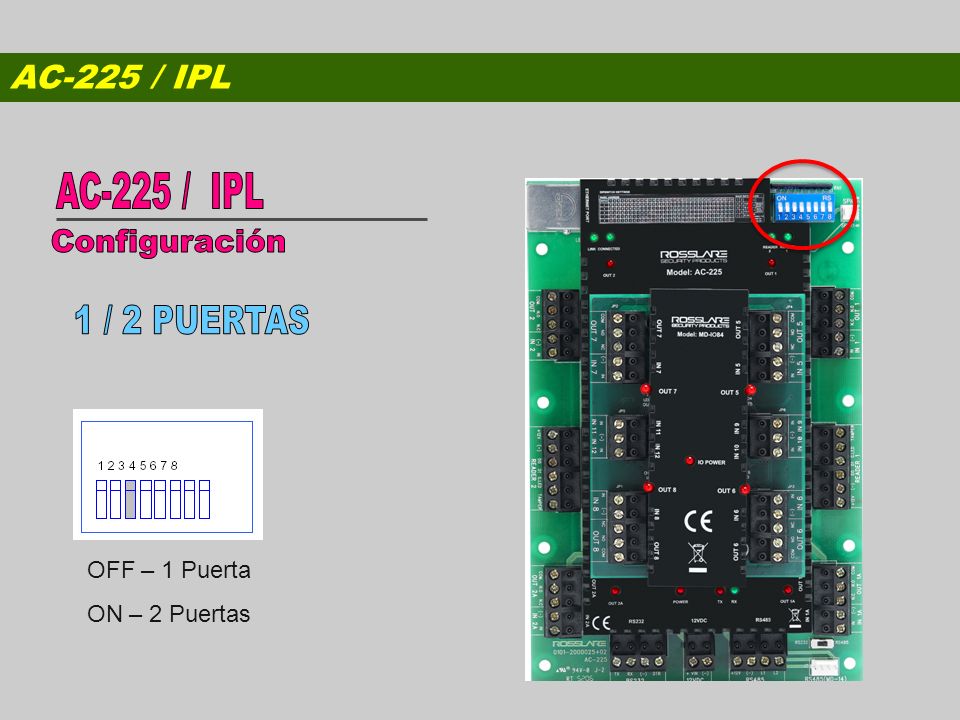

14 OFF – 1 Puerta ON – 2 Puertas

15 AC-225 / IPL

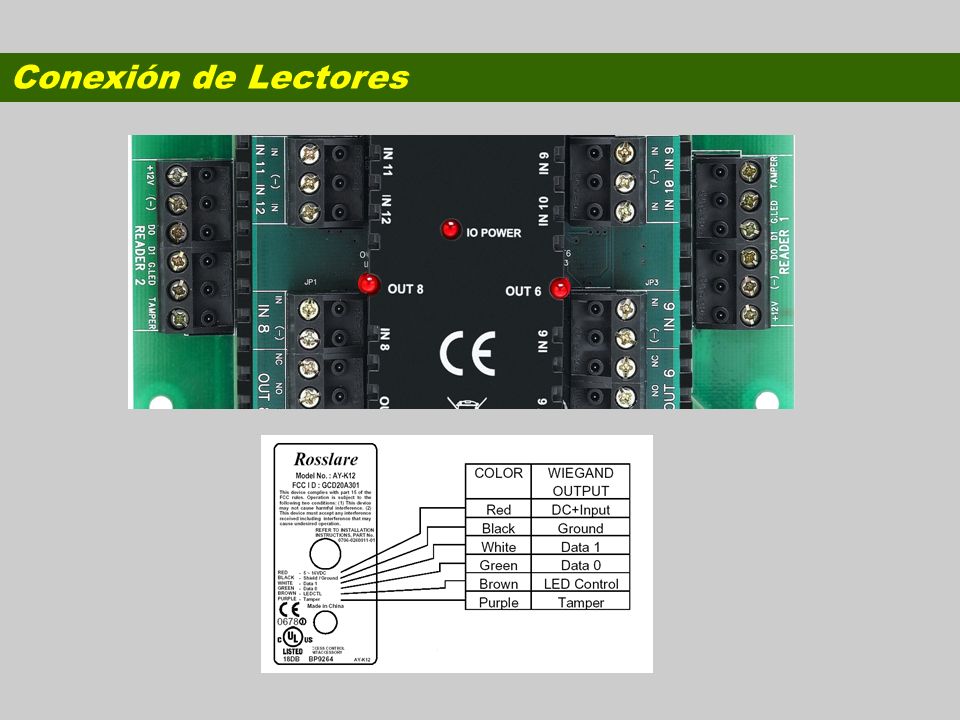

16 Conexión de Lectores

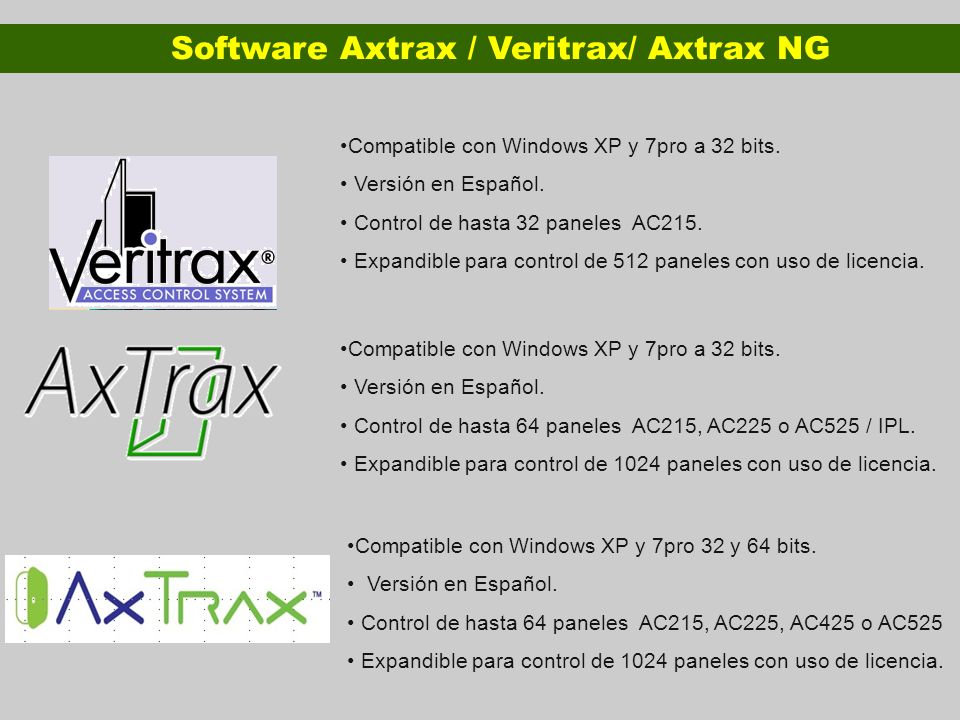

17 Software Axtrax / Veritrax/ Axtrax NG Compatible con Windows XP y 7pro a 32 bits. Versión en Español. Control de hasta 32 paneles AC215. Expandible para control de 512 paneles con uso de licencia. Compatible con Windows XP y 7pro a 32 bits. Versión en Español. Control de hasta 64 paneles AC215, AC225 o AC525 / IPL. Expandible para control de 1024 paneles con uso de licencia. Compatible con Windows XP y 7pro 32 y 64 bits. Versión en Español. Control de hasta 64 paneles AC215, AC225, AC425 o AC525 Expandible para control de 1024 paneles con uso de licencia.

18 Software Axtrax CARACTERISTICAS PRINCIPALES Software en Idioma del Ingles o Español. Niveles de operador (definido por el usuario). Función de Cliente/servidor. Monitoreo de eventos en tiempo Real. Administración a través de RS485 y Ethernet. 128 grupos de autorización. 32 horarios. Reportes por usuario, departamento, por fecha. Base de datos de SQL. Sin licencia hasta 64 paneles.

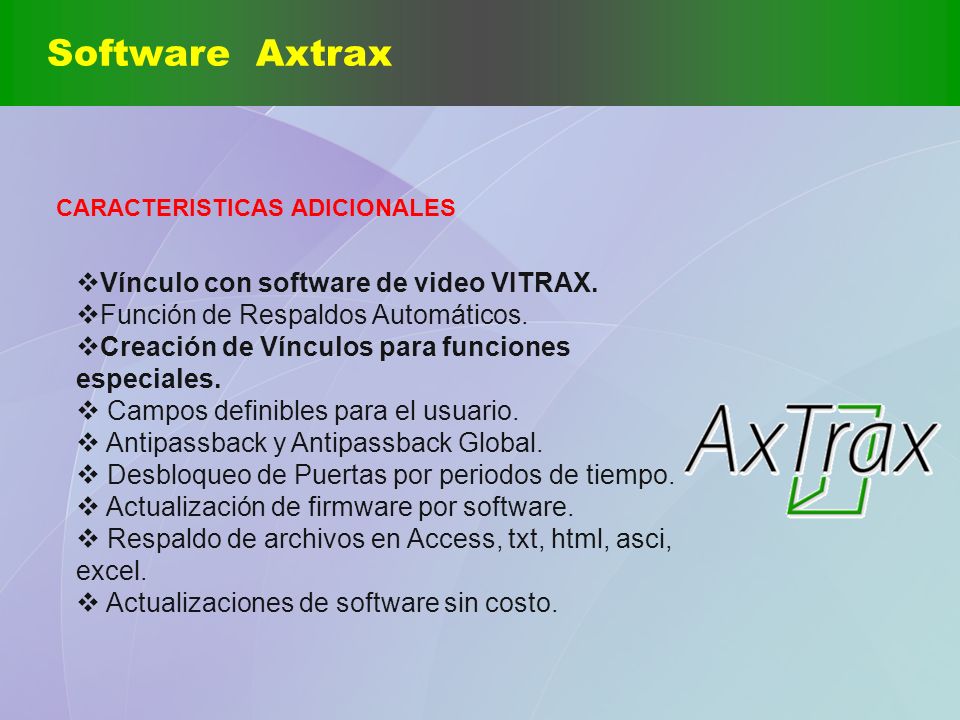

19 Software Axtrax Vínculo con software de video VITRAX. Función de Respaldos Automáticos. Creación de Vínculos para funciones especiales. Campos definibles para el usuario. Antipassback y Antipassback Global. Desbloqueo de Puertas por periodos de tiempo. Actualización de firmware por software. Respaldo de archivos en Access, txt, html, asci, excel. Actualizaciones de software sin costo. CARACTERISTICAS ADICIONALES

20

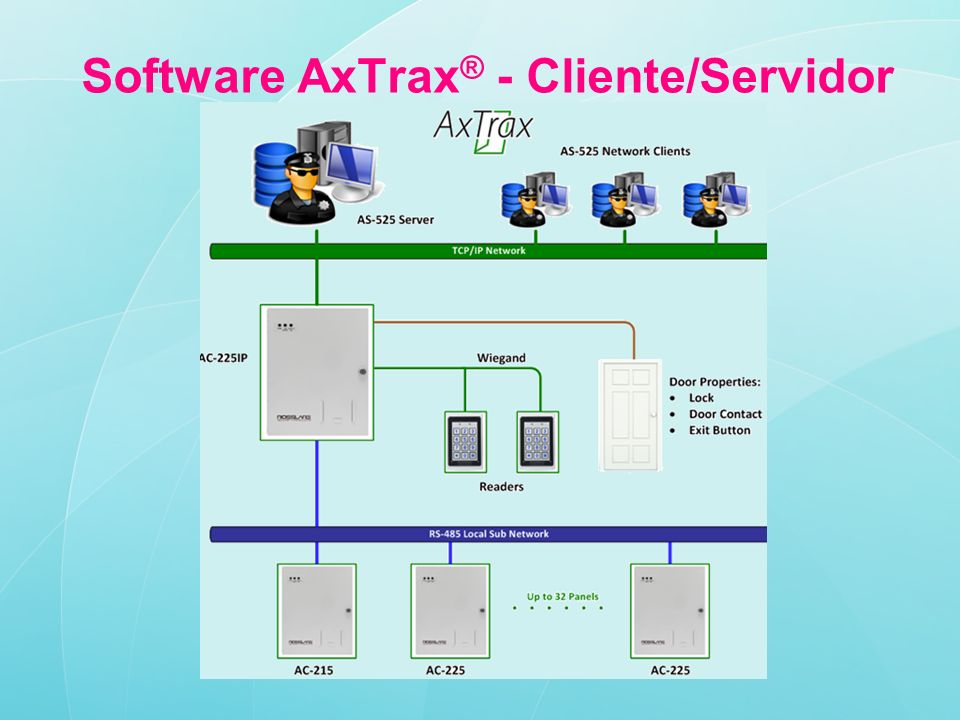

21 Software AxTrax ® - Cliente/Servidor

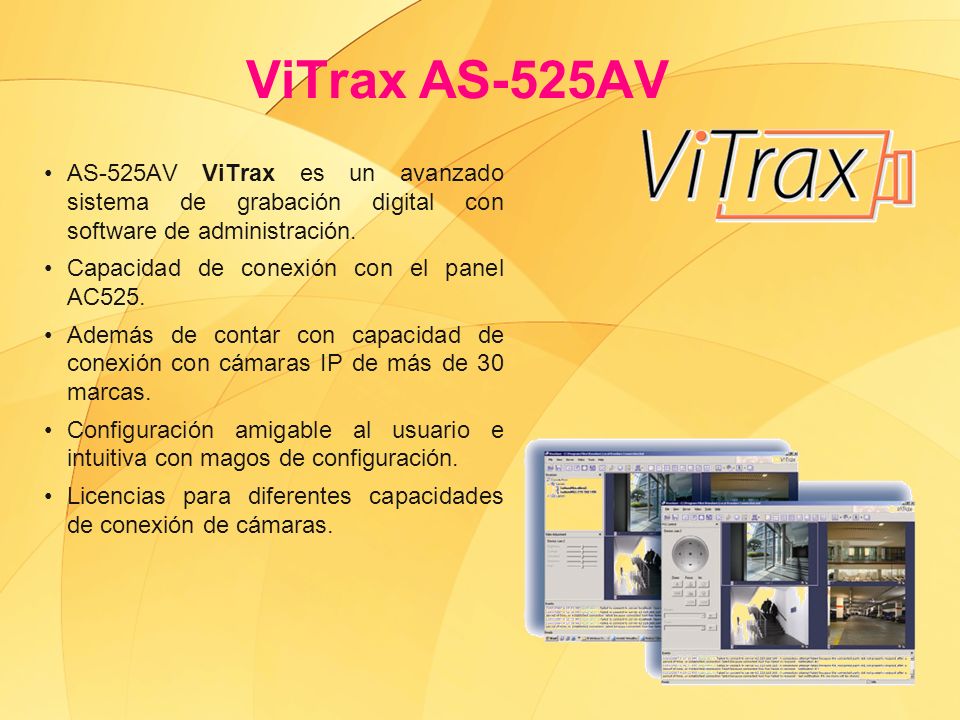

22 ViTrax AS-525AV AS-525AV ViTrax es un avanzado sistema de grabación digital con software de administración. Capacidad de conexión con el panel AC525. Además de contar con capacidad de conexión con cámaras IP de más de 30 marcas. Configuración amigable al usuario e intuitiva con magos de configuración. Licencias para diferentes capacidades de conexión de cámaras.

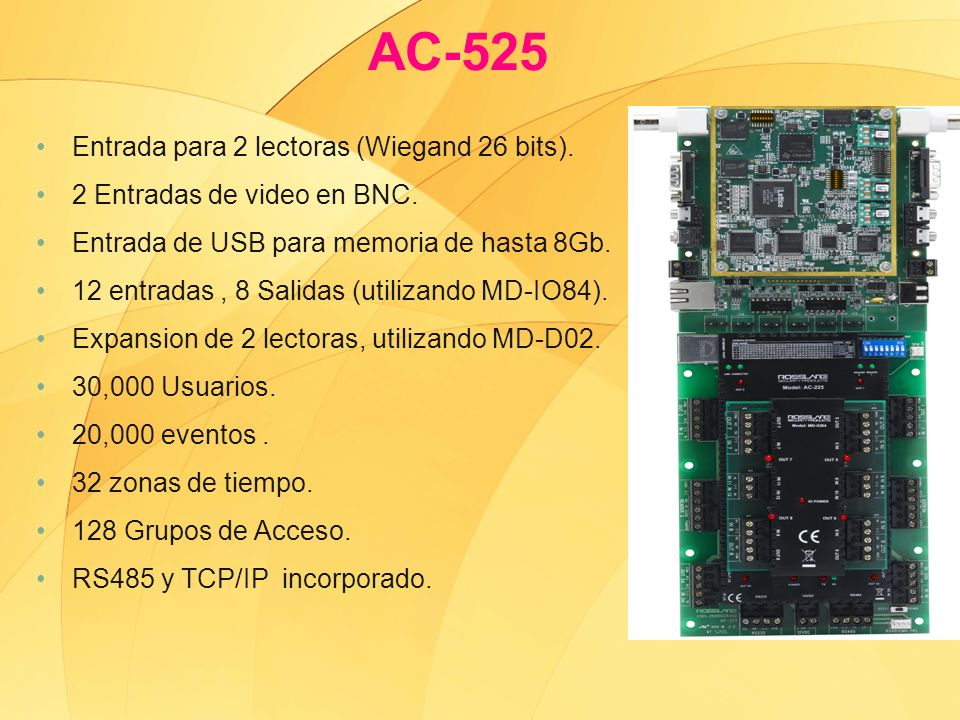

23 Entrada para 2 lectoras (Wiegand 26 bits). 2 Entradas de video en BNC. Entrada de USB para memoria de hasta 8Gb. 12 entradas, 8 Salidas (utilizando MD-IO84). Expansion de 2 lectoras, utilizando MD-D02. 30,000 Usuarios. 20,000 eventos. 32 zonas de tiempo. 128 Grupos de Acceso. RS485 y TCP/IP incorporado. AC-525

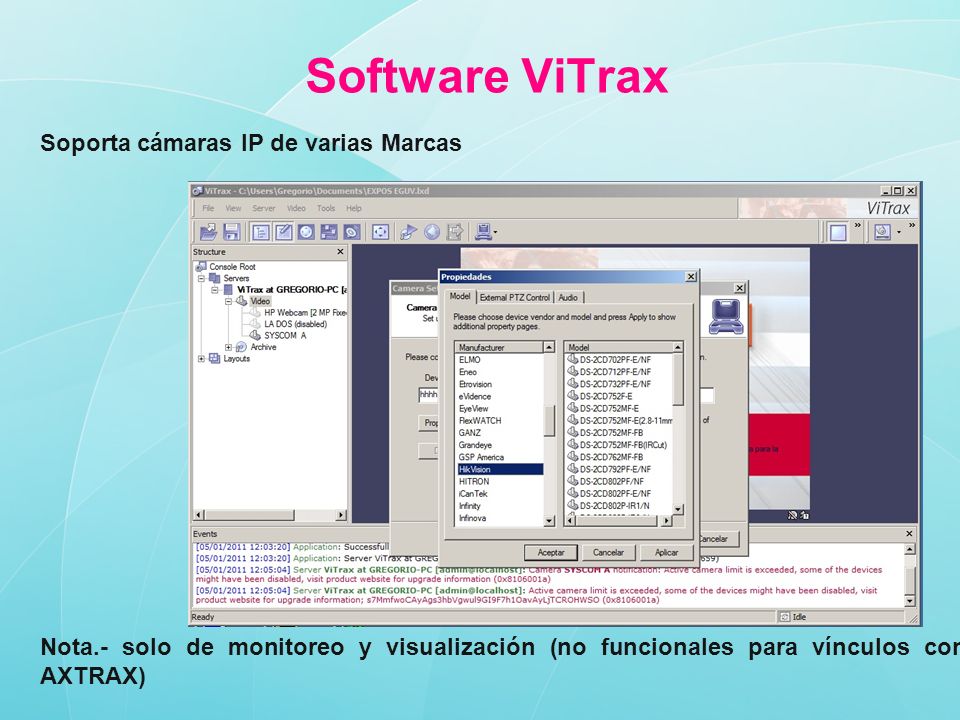

24 Software ViTrax Soporta cámaras IP de varias Marcas Nota.- solo de monitoreo y visualización (no funcionales para vínculos con AXTRAX)

25 Ing. Jorge De León Ingeniería Seguridad Soporte Técnico SYSCOM Soporte Técnico SYSCOM Ing. Carlos S. Cásares Ingeniería Seguridad Ing. Daniel Romero Ingeniería Seguridad Ing. Jesús Heriberto Terrazas Ingeniería Seguridad Ing. Gregorio Jiménez Ingeniería Seguridad

26 ¿PREGUNTAS?

27 Gracias por su Participación y Asistencia.
