Soldadura eléctrica RECOMENDACIONES DE SEGURIDAD EN LOS PROCESOS DE

Presentación del tema: "Soldadura eléctrica RECOMENDACIONES DE SEGURIDAD EN LOS PROCESOS DE"— Transcripción de la presentación:

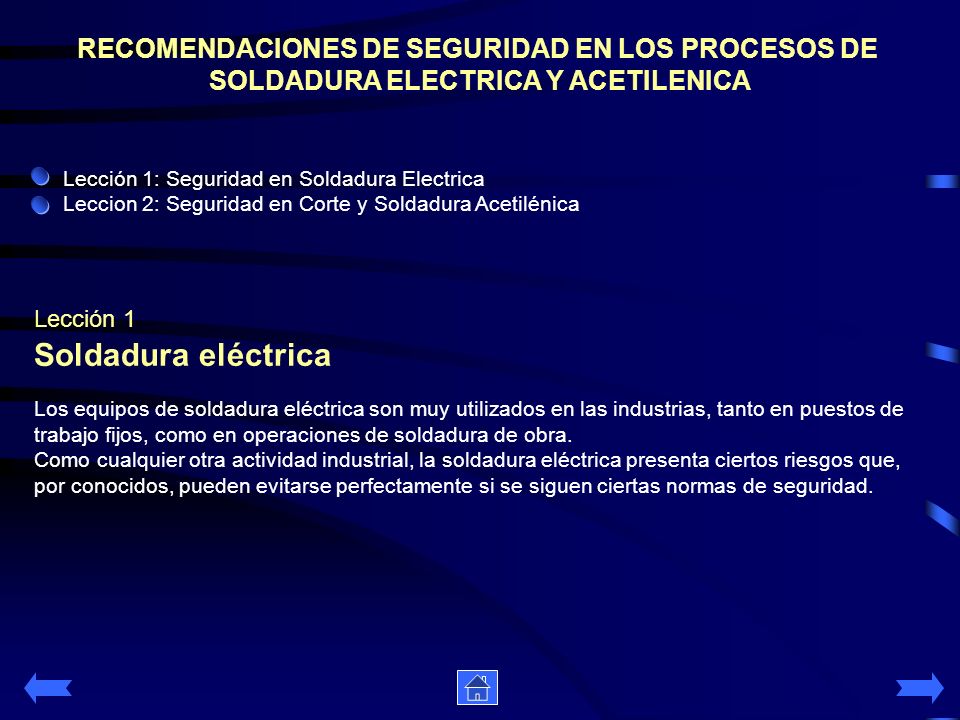

1 Soldadura eléctrica RECOMENDACIONES DE SEGURIDAD EN LOS PROCESOS DE
SOLDADURA ELECTRICA Y ACETILENICA Lección 1: Seguridad en Soldadura Electrica Leccion 2: Seguridad en Corte y Soldadura Acetilénica Lección 1 Soldadura eléctrica Los equipos de soldadura eléctrica son muy utilizados en las industrias, tanto en puestos de trabajo fijos, como en operaciones de soldadura de obra. Como cualquier otra actividad industrial, la soldadura eléctrica presenta ciertos riesgos que, por conocidos, pueden evitarse perfectamente si se siguen ciertas normas de seguridad.

2 Revisaremos ciertas reglas que deben ser aplicadas obligatoriamente.
Máquina de Soldar 1 – La conexión del primario de la máquina de soldar, a una red fija, debe ser realizado por personal del Departamento Eléctrico, quién pondrá sumo cuidado en conectar las fases, el neutro y la tierra, según el tipo de maquina. Al conectar la máquina de soldar a una línea eléctrica, deberá ponerse especial cuidado en conectar el cable de tierra de la máquina, a la toma de esa misma línea. Los errores en este aspecto pueden ser graves, debido a que la tensión del primario es la tensión de la red, si hay un electrocutado puede ser fatal.

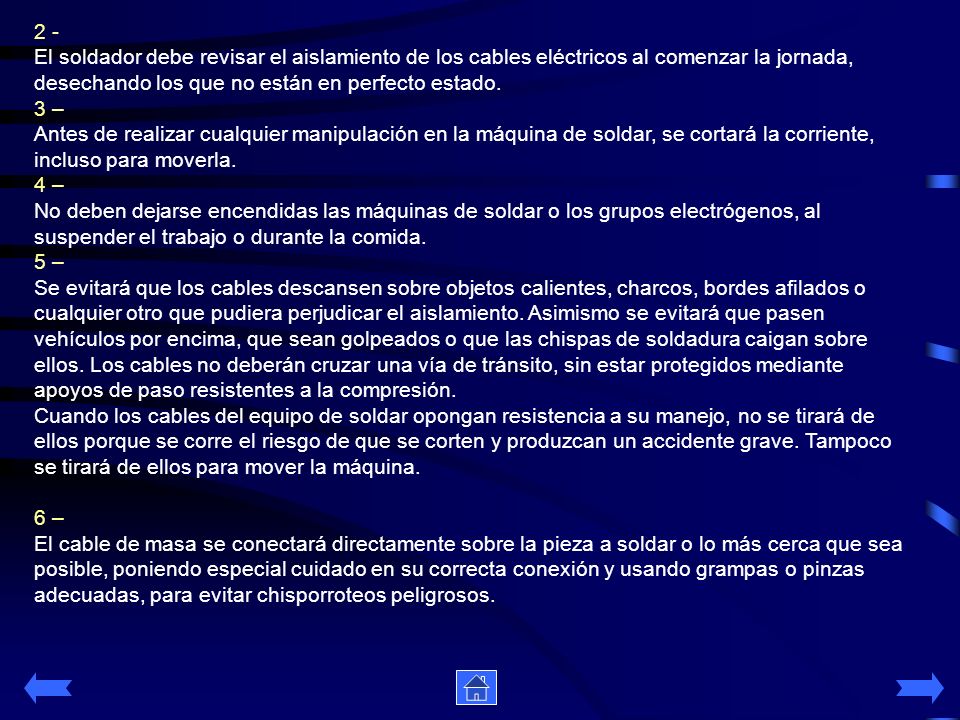

3 2 - El soldador debe revisar el aislamiento de los cables eléctricos al comenzar la jornada, desechando los que no están en perfecto estado. 3 – Antes de realizar cualquier manipulación en la máquina de soldar, se cortará la corriente, incluso para moverla. 4 – No deben dejarse encendidas las máquinas de soldar o los grupos electrógenos, al suspender el trabajo o durante la comida. 5 – Se evitará que los cables descansen sobre objetos calientes, charcos, bordes afilados o cualquier otro que pudiera perjudicar el aislamiento. Asimismo se evitará que pasen vehículos por encima, que sean golpeados o que las chispas de soldadura caigan sobre ellos. Los cables no deberán cruzar una vía de tránsito, sin estar protegidos mediante apoyos de paso resistentes a la compresión. Cuando los cables del equipo de soldar opongan resistencia a su manejo, no se tirará de ellos porque se corre el riesgo de que se corten y produzcan un accidente grave. Tampoco se tirará de ellos para mover la máquina. 6 – El cable de masa se conectará directamente sobre la pieza a soldar o lo más cerca que sea posible, poniendo especial cuidado en su correcta conexión y usando grampas o pinzas adecuadas, para evitar chisporroteos peligrosos.

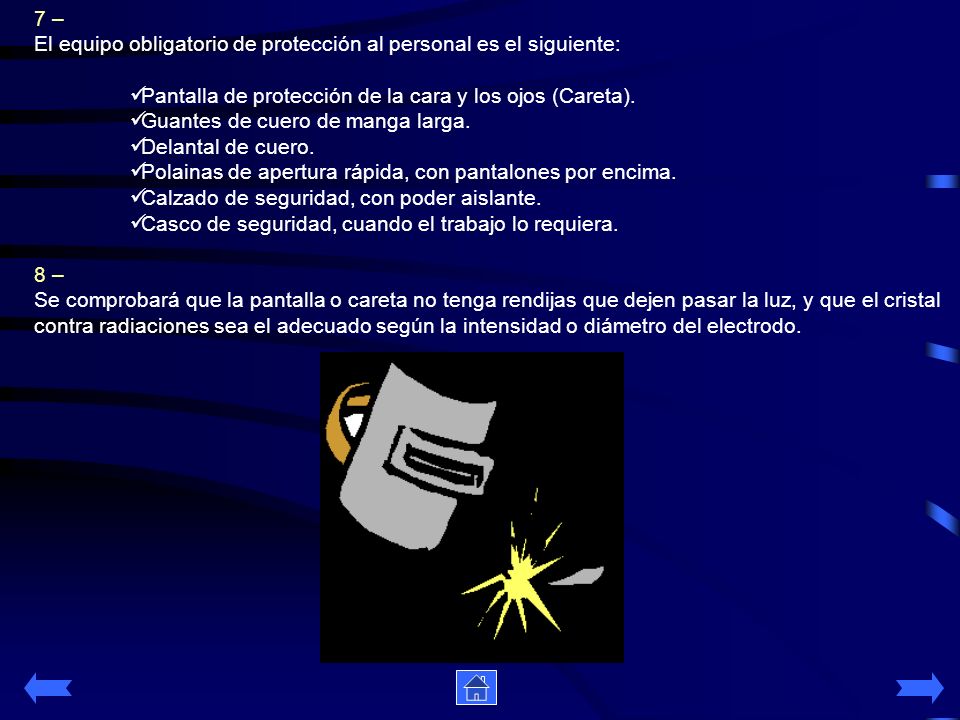

4 7 – El equipo obligatorio de protección al personal es el siguiente: Pantalla de protección de la cara y los ojos (Careta). Guantes de cuero de manga larga. Delantal de cuero. Polainas de apertura rápida, con pantalones por encima. Calzado de seguridad, con poder aislante. Casco de seguridad, cuando el trabajo lo requiera. 8 – Se comprobará que la pantalla o careta no tenga rendijas que dejen pasar la luz, y que el cristal contra radiaciones sea el adecuado según la intensidad o diámetro del electrodo.

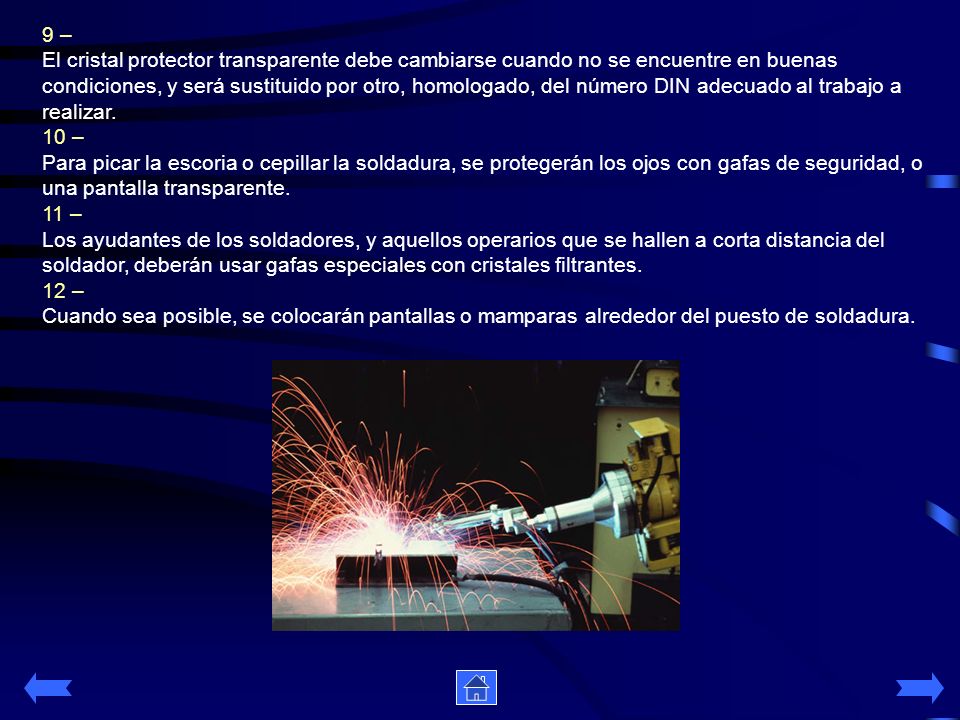

5 9 – El cristal protector transparente debe cambiarse cuando no se encuentre en buenas condiciones, y será sustituido por otro, homologado, del número DIN adecuado al trabajo a realizar. 10 – Para picar la escoria o cepillar la soldadura, se protegerán los ojos con gafas de seguridad, o una pantalla transparente. 11 – Los ayudantes de los soldadores, y aquellos operarios que se hallen a corta distancia del soldador, deberán usar gafas especiales con cristales filtrantes. 12 – Cuando sea posible, se colocarán pantallas o mamparas alrededor del puesto de soldadura.

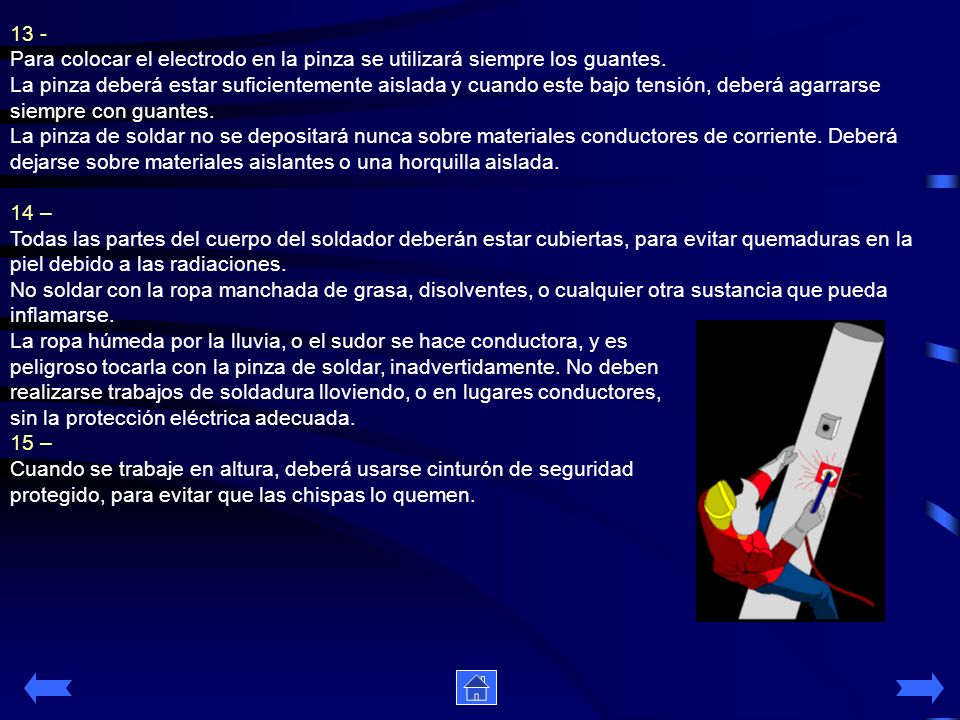

6 13 - Para colocar el electrodo en la pinza se utilizará siempre los guantes. La pinza deberá estar suficientemente aislada y cuando este bajo tensión, deberá agarrarse siempre con guantes. La pinza de soldar no se depositará nunca sobre materiales conductores de corriente. Deberá dejarse sobre materiales aislantes o una horquilla aislada. 14 – Todas las partes del cuerpo del soldador deberán estar cubiertas, para evitar quemaduras en la piel debido a las radiaciones. No soldar con la ropa manchada de grasa, disolventes, o cualquier otra sustancia que pueda inflamarse. La ropa húmeda por la lluvia, o el sudor se hace conductora, y es peligroso tocarla con la pinza de soldar, inadvertidamente. No deben realizarse trabajos de soldadura lloviendo, o en lugares conductores, sin la protección eléctrica adecuada. 15 – Cuando se trabaje en altura, deberá usarse cinturón de seguridad protegido, para evitar que las chispas lo quemen.

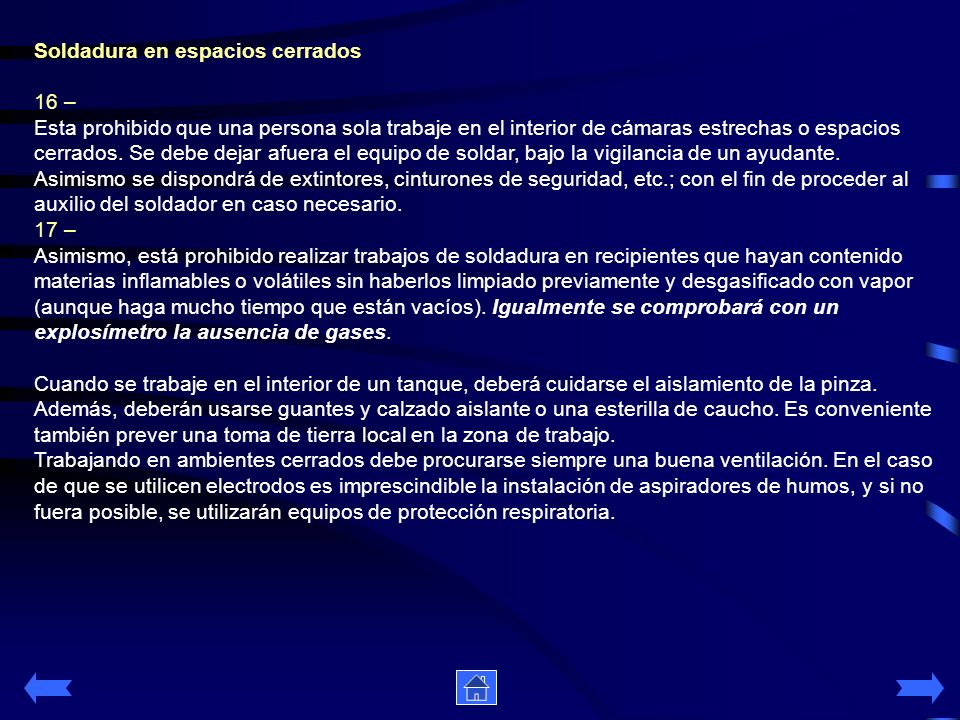

7 Soldadura en espacios cerrados
16 – Esta prohibido que una persona sola trabaje en el interior de cámaras estrechas o espacios cerrados. Se debe dejar afuera el equipo de soldar, bajo la vigilancia de un ayudante. Asimismo se dispondrá de extintores, cinturones de seguridad, etc.; con el fin de proceder al auxilio del soldador en caso necesario. 17 – Asimismo, está prohibido realizar trabajos de soldadura en recipientes que hayan contenido materias inflamables o volátiles sin haberlos limpiado previamente y desgasificado con vapor (aunque haga mucho tiempo que están vacíos). Igualmente se comprobará con un explosímetro la ausencia de gases. Cuando se trabaje en el interior de un tanque, deberá cuidarse el aislamiento de la pinza. Además, deberán usarse guantes y calzado aislante o una esterilla de caucho. Es conveniente también prever una toma de tierra local en la zona de trabajo. Trabajando en ambientes cerrados debe procurarse siempre una buena ventilación. En el caso de que se utilicen electrodos es imprescindible la instalación de aspiradores de humos, y si no fuera posible, se utilizarán equipos de protección respiratoria.

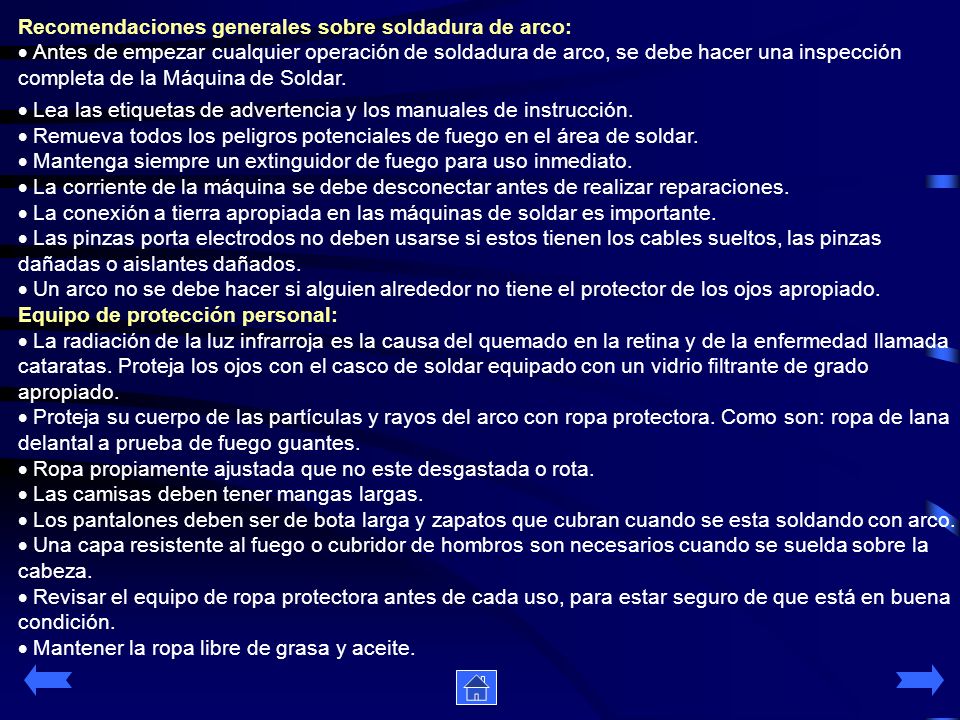

8 Recomendaciones generales sobre soldadura de arco: · Antes de empezar cualquier operación de soldadura de arco, se debe hacer una inspección completa de la Máquina de Soldar. · Lea las etiquetas de advertencia y los manuales de instrucción. · Remueva todos los peligros potenciales de fuego en el área de soldar. · Mantenga siempre un extinguidor de fuego para uso inmediato. · La corriente de la máquina se debe desconectar antes de realizar reparaciones. · La conexión a tierra apropiada en las máquinas de soldar es importante. · Las pinzas porta electrodos no deben usarse si estos tienen los cables sueltos, las pinzas dañadas o aislantes dañados. · Un arco no se debe hacer si alguien alrededor no tiene el protector de los ojos apropiado. Equipo de protección personal: · La radiación de la luz infrarroja es la causa del quemado en la retina y de la enfermedad llamada cataratas. Proteja los ojos con el casco de soldar equipado con un vidrio filtrante de grado apropiado. · Proteja su cuerpo de las partículas y rayos del arco con ropa protectora. Como son: ropa de lana delantal a prueba de fuego guantes. · Ropa propiamente ajustada que no este desgastada o rota. · Las camisas deben tener mangas largas. · Los pantalones deben ser de bota larga y zapatos que cubran cuando se esta soldando con arco. · Una capa resistente al fuego o cubridor de hombros son necesarios cuando se suelda sobre la cabeza. · Revisar el equipo de ropa protectora antes de cada uso, para estar seguro de que está en buena condición. · Mantener la ropa libre de grasa y aceite.

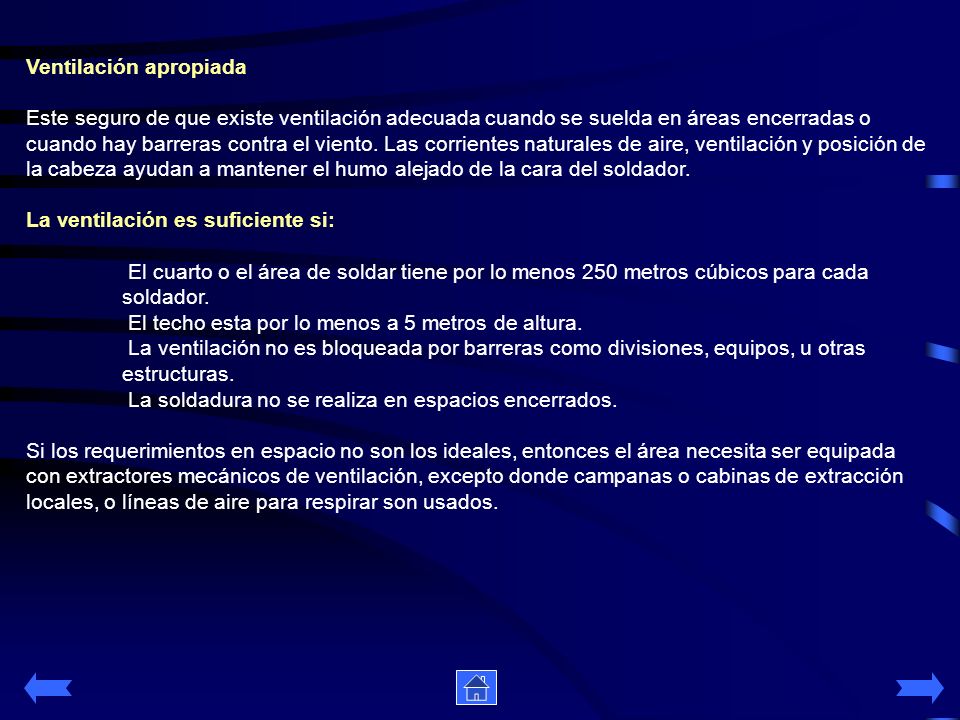

9 Ventilación apropiada
Este seguro de que existe ventilación adecuada cuando se suelda en áreas encerradas o cuando hay barreras contra el viento. Las corrientes naturales de aire, ventilación y posición de la cabeza ayudan a mantener el humo alejado de la cara del soldador. La ventilación es suficiente si: El cuarto o el área de soldar tiene por lo menos 250 metros cúbicos para cada soldador. El techo esta por lo menos a 5 metros de altura. La ventilación no es bloqueada por barreras como divisiones, equipos, u otras estructuras. La soldadura no se realiza en espacios encerrados. Si los requerimientos en espacio no son los ideales, entonces el área necesita ser equipada con extractores mecánicos de ventilación, excepto donde campanas o cabinas de extracción locales, o líneas de aire para respirar son usados.

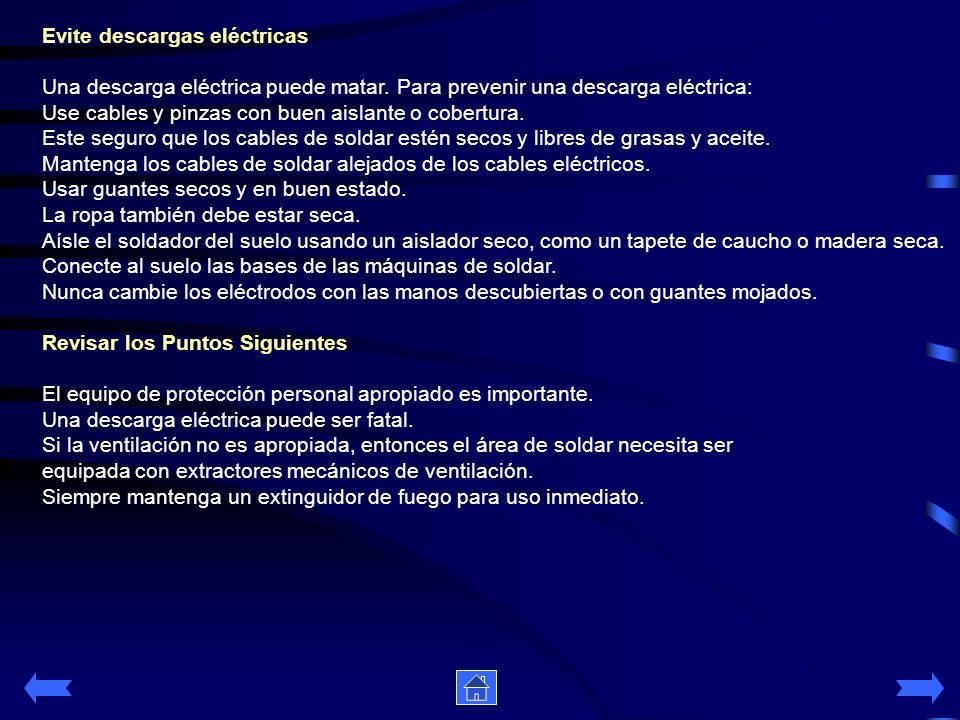

10 Evite descargas eléctricas
Una descarga eléctrica puede matar. Para prevenir una descarga eléctrica: Use cables y pinzas con buen aislante o cobertura. Este seguro que los cables de soldar estén secos y libres de grasas y aceite. Mantenga los cables de soldar alejados de los cables eléctricos. Usar guantes secos y en buen estado. La ropa también debe estar seca. Aísle el soldador del suelo usando un aislador seco, como un tapete de caucho o madera seca. Conecte al suelo las bases de las máquinas de soldar. Nunca cambie los eléctrodos con las manos descubiertas o con guantes mojados. Revisar los Puntos Siguientes El equipo de protección personal apropiado es importante. Una descarga eléctrica puede ser fatal. Si la ventilación no es apropiada, entonces el área de soldar necesita ser equipada con extractores mecánicos de ventilación. Siempre mantenga un extinguidor de fuego para uso inmediato.

11 Seguridad en Corte y Soldadura Acetilénica

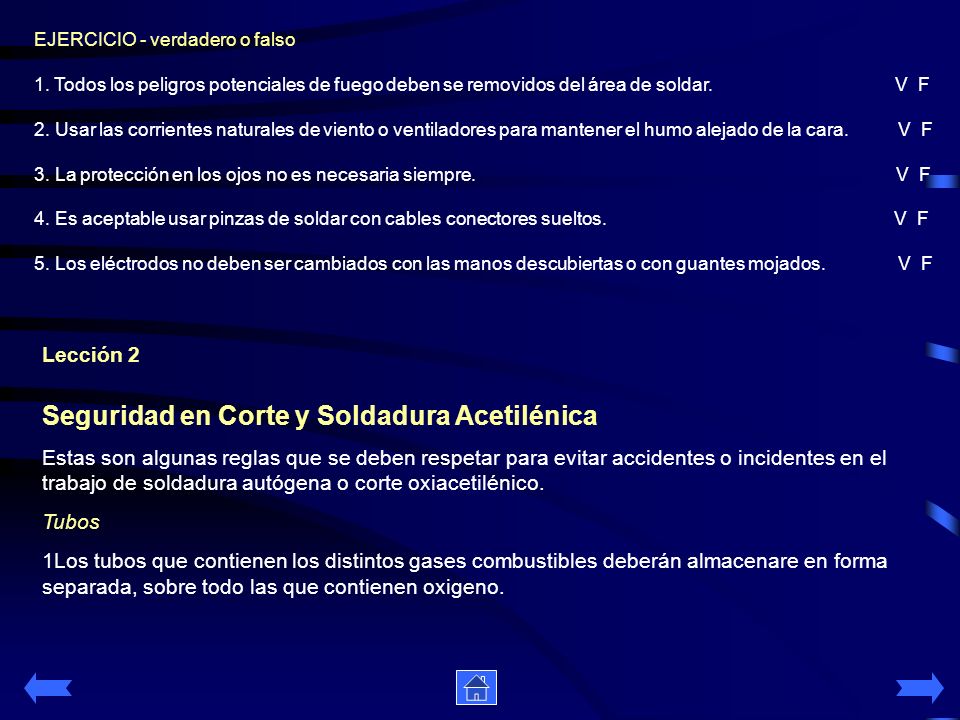

EJERCICIO - verdadero o falso 1. Todos los peligros potenciales de fuego deben se removidos del área de soldar V F 2. Usar las corrientes naturales de viento o ventiladores para mantener el humo alejado de la cara. V F 3. La protección en los ojos no es necesaria siempre V F 4. Es aceptable usar pinzas de soldar con cables conectores sueltos V F 5. Los eléctrodos no deben ser cambiados con las manos descubiertas o con guantes mojados. V F Lección 2 Seguridad en Corte y Soldadura Acetilénica Estas son algunas reglas que se deben respetar para evitar accidentes o incidentes en el trabajo de soldadura autógena o corte oxiacetilénico. Tubos 1Los tubos que contienen los distintos gases combustibles deberán almacenare en forma separada, sobre todo las que contienen oxigeno.

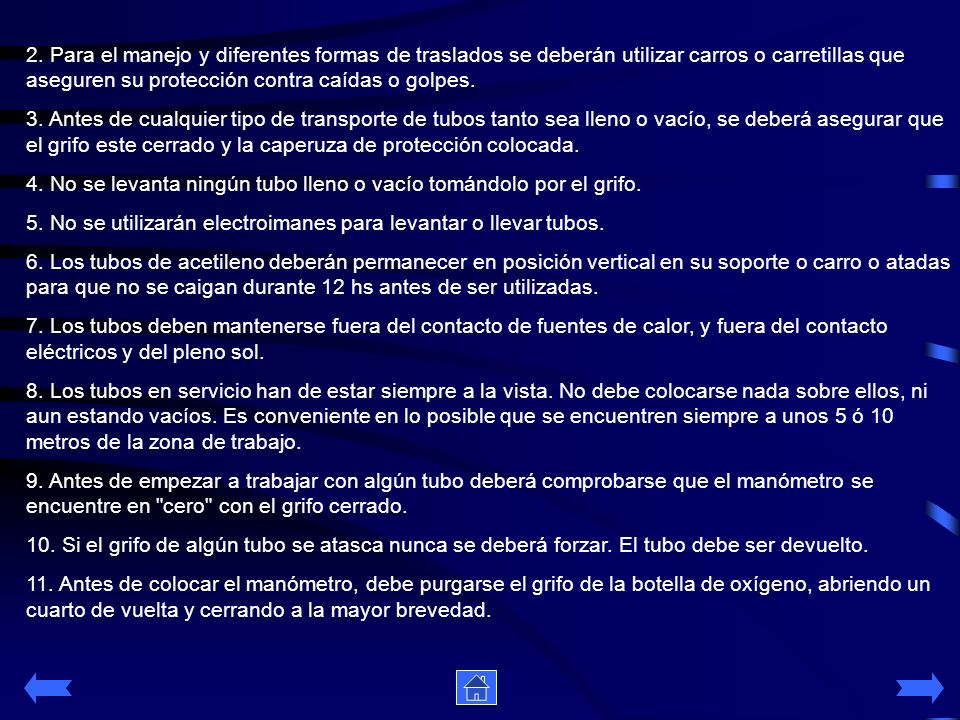

12 2. Para el manejo y diferentes formas de traslados se deberán utilizar carros o carretillas que aseguren su protección contra caídas o golpes. 3. Antes de cualquier tipo de transporte de tubos tanto sea lleno o vacío, se deberá asegurar que el grifo este cerrado y la caperuza de protección colocada. 4. No se levanta ningún tubo lleno o vacío tomándolo por el grifo. 5. No se utilizarán electroimanes para levantar o llevar tubos. 6. Los tubos de acetileno deberán permanecer en posición vertical en su soporte o carro o atadas para que no se caigan durante 12 hs antes de ser utilizadas. 7. Los tubos deben mantenerse fuera del contacto de fuentes de calor, y fuera del contacto eléctricos y del pleno sol. 8. Los tubos en servicio han de estar siempre a la vista. No debe colocarse nada sobre ellos, ni aun estando vacíos. Es conveniente en lo posible que se encuentren siempre a unos 5 ó 10 metros de la zona de trabajo. 9. Antes de empezar a trabajar con algún tubo deberá comprobarse que el manómetro se encuentre en "cero" con el grifo cerrado. 10. Si el grifo de algún tubo se atasca nunca se deberá forzar. El tubo debe ser devuelto. 11. Antes de colocar el manómetro, debe purgarse el grifo de la botella de oxígeno, abriendo un cuarto de vuelta y cerrando a la mayor brevedad.

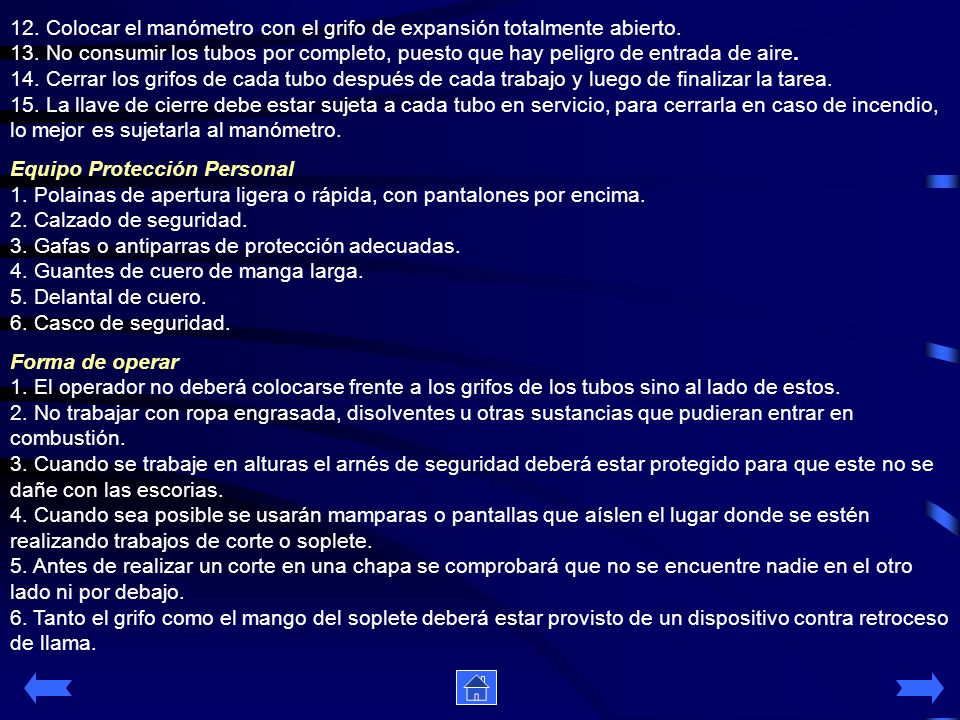

13 12. Colocar el manómetro con el grifo de expansión totalmente abierto
12. Colocar el manómetro con el grifo de expansión totalmente abierto No consumir los tubos por completo, puesto que hay peligro de entrada de aire Cerrar los grifos de cada tubo después de cada trabajo y luego de finalizar la tarea La llave de cierre debe estar sujeta a cada tubo en servicio, para cerrarla en caso de incendio, lo mejor es sujetarla al manómetro. Equipo Protección Personal 1. Polainas de apertura ligera o rápida, con pantalones por encima Calzado de seguridad Gafas o antiparras de protección adecuadas Guantes de cuero de manga larga Delantal de cuero Casco de seguridad. Forma de operar 1. El operador no deberá colocarse frente a los grifos de los tubos sino al lado de estos No trabajar con ropa engrasada, disolventes u otras sustancias que pudieran entrar en combustión Cuando se trabaje en alturas el arnés de seguridad deberá estar protegido para que este no se dañe con las escorias Cuando sea posible se usarán mamparas o pantallas que aíslen el lugar donde se estén realizando trabajos de corte o soplete Antes de realizar un corte en una chapa se comprobará que no se encuentre nadie en el otro lado ni por debajo Tanto el grifo como el mango del soplete deberá estar provisto de un dispositivo contra retroceso de llama.

14 Soplete 1. Esta prohibido utilizarlo para golpear. 2. Para utilizar el soplete, se abrirá primero la válvula del oxígeno, ligeramente y luego la del acetileno en mayor proporción. Se enciende luego la mezcla y se regula la llama hasta obtener un dardo correcto. 3. Encender el soplete mediante el encendedor de chispa, no una llama. 6. Para apagar el soplete primero cerrar la válvula de acetileno y luego la del oxígeno. 7. No colgar el soplete en los tubos ni aún apagado. Mangueras 1. Las mangueras de acetileno generalmente deberán ser color rojas, y las de oxigeno color negras o azules Para mantener en buenas condiciones las mangueras se evitará el contacto con superficies calientes, charcos, bordes afilados, y se procurara que no se produzcan bucles ni vueltas Las mangueras no deben recorrer un lugar de demasiado transito, si así ocurriera deberán protegerlas en forma segura Cuando las mangueras opongan resistencia para maniobrar no se tirarán de ellas puede ocasionar un accidente grave Antes de comenzar el trabajo deberemos asegurarnos de que no existan pérdidas en las conexiones Prohibido utilizar llamas para localizar perdidas No se debe trabajar con las mangueras entre las piernas ni en los hombros.
