1 INNOVACION TECNOLOGICA
INSTRUMETACION SA ARQUITECTURA Y MEDICIONES EN TODAS LAS ETAPAS DE LA RED EXFO CONNECT IOLM I LOOPBACK SONDA DE MICROSCOPIO WIFI FAST REPORTER

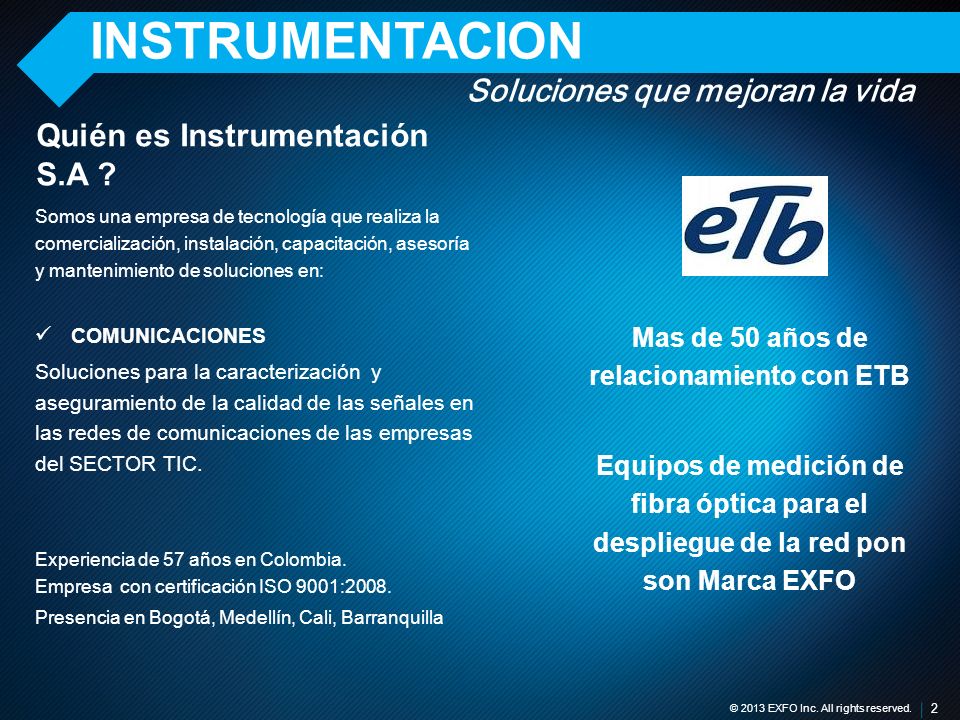

2 Mas de 50 años de relacionamiento con ETB
INSTRUMENTACION Soluciones que mejoran la vida Quién es Instrumentación S.A ? Somos una empresa de tecnología que realiza la comercialización, instalación, capacitación, asesoría y mantenimiento de soluciones en: COMUNICACIONES Soluciones para la caracterización y aseguramiento de la calidad de las señales en las redes de comunicaciones de las empresas del SECTOR TIC. Experiencia de 57 años en Colombia. Empresa con certificación ISO 9001:2008. Presencia en Bogotá, Medellín, Cali, Barranquilla Mas de 50 años de relacionamiento con ETB Equipos de medición de fibra óptica para el despliegue de la red pon son Marca EXFO The EXFO Connect solution can be introduced by reinforcing the connectivity aspects of the platforms you just presented with the modules and that they can benefit from EXFO’s new test management solution EXFO CONNECT.

3 NUESTRAS MARCAS EN SOLUCIONES DE MEDICION
Soluciones de medición en redes de fibra óptica y transporte y datos Soluciones de medición en redes hibridas Fibra / Cobre Soluciones de medición de conductancia para bancos de baterías estacionarias Maquinas de fusión de fibra óptica por alineación de núcleo Analizadores de espectro para análisis de interferencia y potencias en redes de LTE

4 Soportamos el ciclo de vida de una red por completo
Soporte completo a las Redes de Telecomunicaciones FTB 200 FTB-7300 Series FTB-3930 Soportamos el ciclo de vida de una red por completo Construcción 24/7 Monitoreo instalación Aseguramiento BrixWorx FOT 930 Construction Assure PPM-350B PON meter Install AXS-100 Series Turn-Up Test Troubleshoot Trouble shoot BrixVision/NGN/Voice 24X7 Monitor AXS-200/850 RTU-310

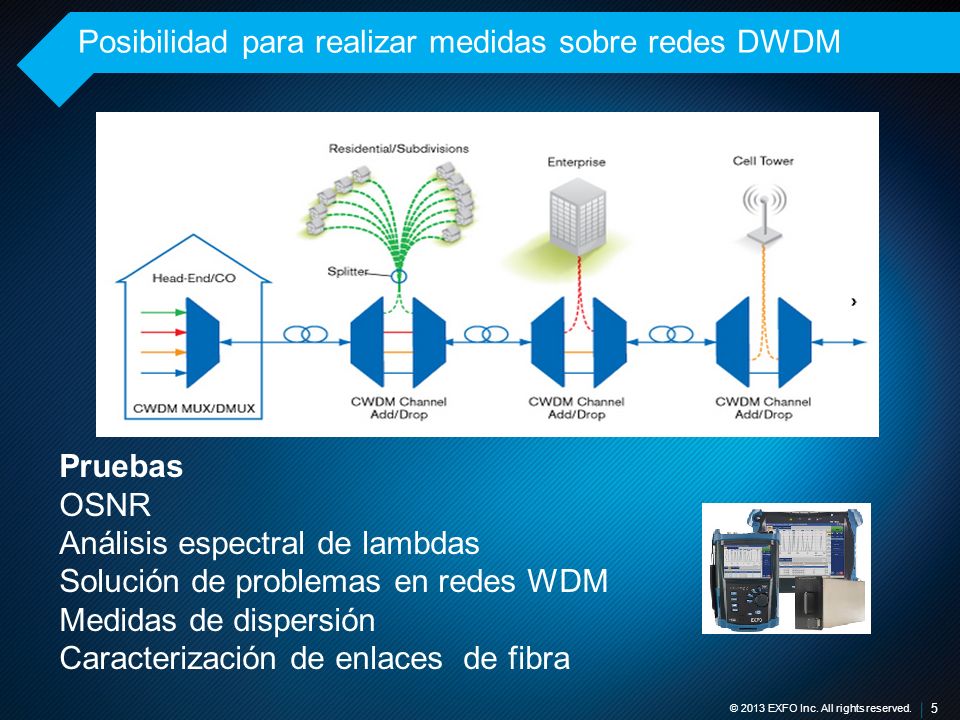

5 Posibilidad para realizar medidas sobre redes DWDM
Pruebas OSNR Análisis espectral de lambdas Solución de problemas en redes WDM Medidas de dispersión Caracterización de enlaces de fibra

6 Anchos de banda y servicios
Arquitectura PON Básica EDFA (Erbium Doped Fiber Amplifier) Video 1550 nm Voz y datos Voz/Datos y video OLT (Optical Line Terminal) Downstream 1490 nm 1490nm/1310nm, 1550nm Optical Couplers (WDM) ONT (Optical Network Terminal) Upstream 1310 nm 1x32 Or Cascade Optical Splitter 1310 nm 1490 nm Downstream Upstream Voz y datos @ 622 Mbps 1550 nm Video Digital TV Analog TV HD/VOD 550 MHz 860 MHz 42 MHz @ 155 to 622 Mbps Anchos de banda y servicios

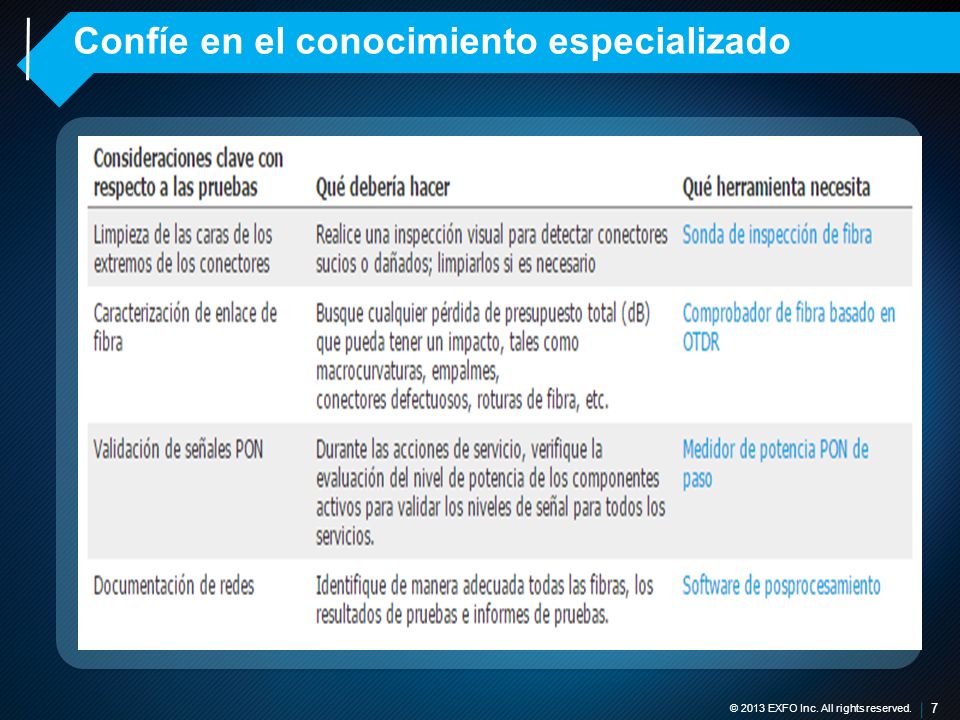

7 Confíe en el conocimiento especializado

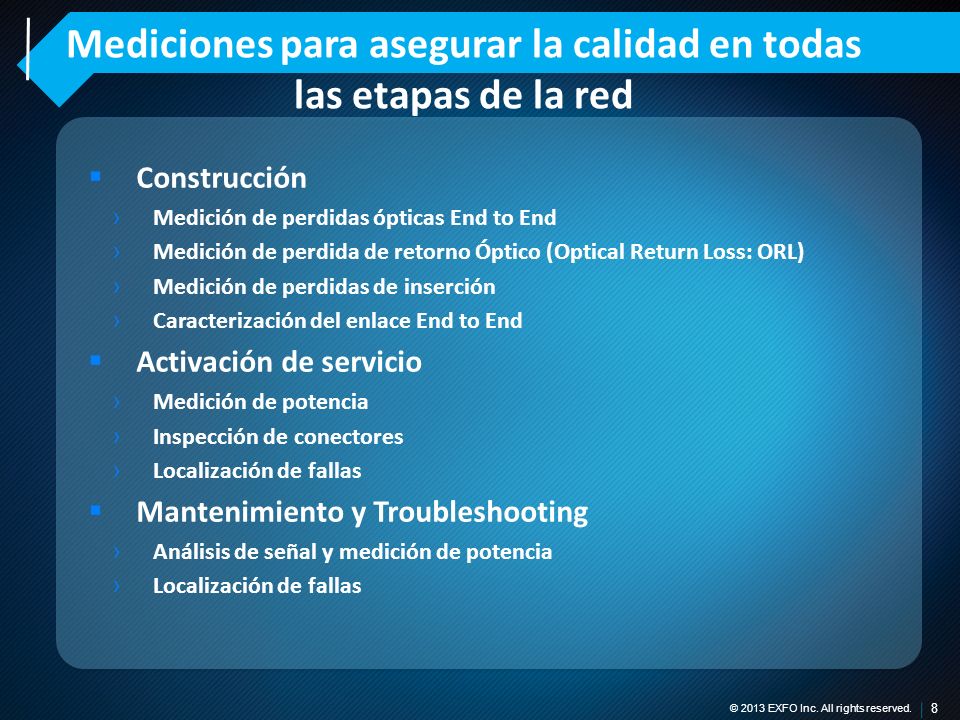

8 Mediciones para asegurar la calidad en todas las etapas de la red
Construcción Medición de perdidas ópticas End to End Medición de perdida de retorno Óptico (Optical Return Loss: ORL) Medición de perdidas de inserción Caracterización del enlace End to End Activación de servicio Medición de potencia Inspección de conectores Localización de fallas Mantenimiento y Troubleshooting Análisis de señal y medición de potencia

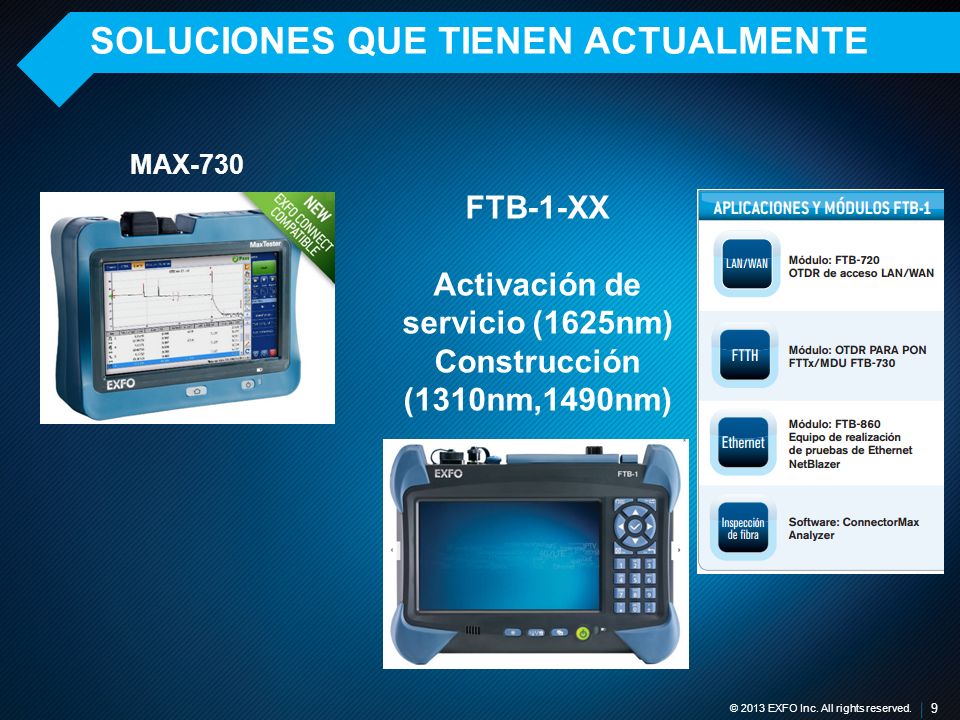

9 SOLUCIONES QUE TIENEN ACTUALMENTE
MAX-730 FTB-1-XX Activación de servicio (1625nm) Construcción (1310nm,1490nm)

10 INNOVAR MEJORANDO LA EFICIENCIA DE LA FUERZA LABORAL
GANACIA DE TIEMPO Y DINERO CON LA SUPERVISION DEL TRABAJO DE LOS TECNICOS DE CAMPO, EN TIEMPO REAL DESDE SU ESCRITORIO. es una solución unificada, que gestiona los equipos de pruebas de EXFO y correlaciona los datos durante todo el ciclo de vida de la red, A comprehensive cloud-based field test management solution that is specifically designed around the specific needs of installation and maintenance teams who require the significant reduction in the operational costs of managing their test equipment, as well as to maximize the value out of their test results. The solution brings two core applications: Test Equipment Manager and Test Data Manager. Test Equipment Manager – CENTRALIZE AND AUTOMATE › Global visibility on the test and measurement equipment fleet › Zero-touch software upgrades › Automated test configuration distribution › Centralized test set remote control › Enables FTB Anywhere TEST EQUIPMENT MANAGER BENEFITS Ensure all test equipment is UP-TO-DATE according to each manager’s specification Provide a GLOBAL VIEW of the entire fleet of test equipment to understand the current status of the test tools, including platforms and modules Remote troubleshooting assistance to inexperienced field technicians FTB Anywhere – SHARE TEST LICENSES › Reduce upfront CAPEX – add licenses as usage grows › Reduce OPEX – no more shipping units around to get right functionality › Reduce complexity – one HW configuration, float licenses as and when required based on testing requirements File Manager – ORGANIZE AND DISTRIBUTE Enabling process enforcement with download of test procedure documentation and training videos, and workflow automation with download of config files with auto-population of key testing metrics reducing manual data entry for technician, reducing errors and improving technician efficiency. Test Data Manager – STORE AND CONSOLIDATE › Automatically consolidate data from multiple sources › Store data and access test reports easily › Secure data storage and backup TEST DATA MANAGER BENEFITS CONSOLIDATE test data across the entire company Test results at your FINGER TIPS DATA SECURITY through database backup and storage MAINTAIN INTEGRITY and prevent tampering of test results Report Manager – CREATE AND CUSTOMIZE Maximizing the investment the customer has made generating this data with data correlation and tailored reporting, that present better information for better decision making. Contractor Mode – CONNECT AND OPTIMIZE Now enable workflow automation and remote assistance for contractor technicians, increasing right-first-time job completion rates, overall deployment quality and keeping on-schedule. MODO SUPERVISOR Connect and Optimize test workflow

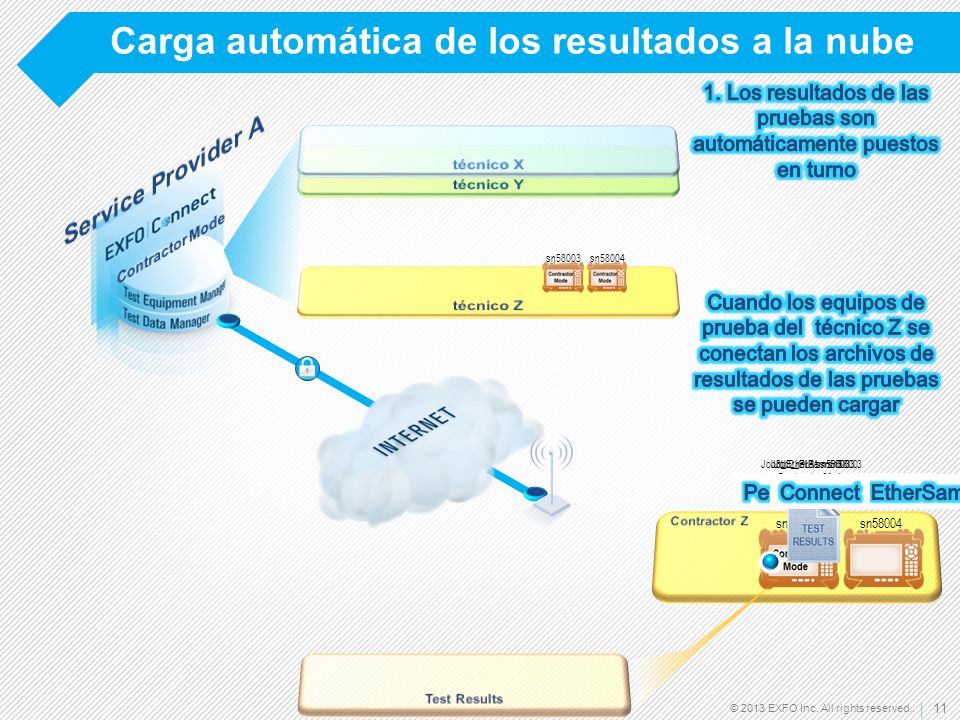

11 Carga automática de los resultados a la nube
1. Los resultados de las pruebas son automáticamente puestos en turno técnico X técnico Y Service Provider A Contractor Mode sn58003 sn58004 técnico Z Cuando los equipos de prueba del técnico Z se conectan los archivos de resultados de las pruebas se pueden cargar Job3_EtherSam sn58003 Contractor Mode Service Provider A Job3_iOLM sn58003 Contractor Mode Service Provider A Job2_FIP sn58003 Contractor Mode Service Provider A Technician has to confirm that test results files queued are indeed destined for that Service Provider – ensures technician doesn’t send test results to wrong destination. With Test Results upload; from the technician’s perspective - no USB sticks and file swapping and no manual report creation based on extracting data from text or PDF files. For the contractor’s technician manager, no attachments to coordinate from multiple technicians – all test results flow back to the Service Provider’s EXFO Connect environment with minimal user intervention. This means the Service Provider has immediate visibility to the job completion schedule, to pass/fail results, and has the ability to drill-down to specific measurement data across multiple tests / test sets. Contractors maximize jobs per-technician per-day as technicians do not have their own administrative burden of preparing end-of-day test reports, and managers have no overhead coordinating multiple technicians’ test reports. Also contractors get paid faster as job completion can be automated through test results upload. Perform Test iOLM Perform Test FIP Perform Test EtherSam Connect Contractor Z sn58003 sn58004 Test Results

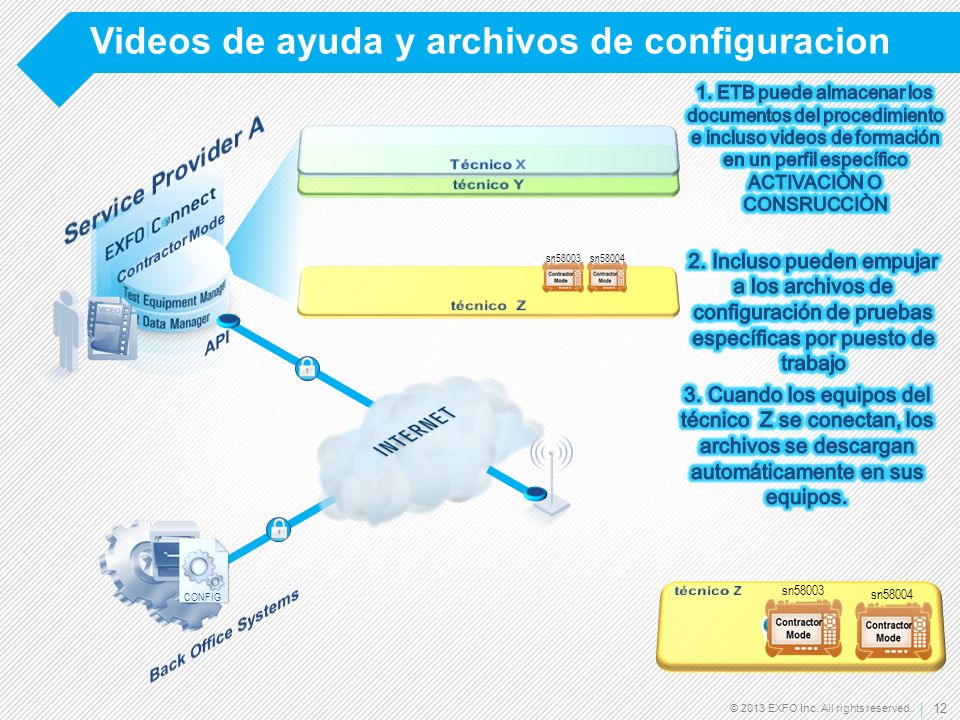

12 Videos de ayuda y archivos de configuracion
1. ETB puede almacenar los documentos del procedimiento e incluso videos de formación en un perfil específico ACTIVACIÒN O CONSRUCCIÒN Técnico X técnico Y Service Provider A Contractor Mode sn58003 sn58004 2. Incluso pueden empujar a los archivos de configuración de pruebas específicas por puesto de trabajo técnico Z MOP API 3. Cuando los equipos del técnico Z se conectan, los archivos se descargan automáticamente en sus equipos. This means that a Service Provider gets faster job completion, as manual data entry steps and errors minimized, AND less repeat truck rolls as jobs are done right first time. And because the Contractor’s technicians are already prepared and trained to do the right job in the right way, the Contractor can maximize jobs per-technician per-day. CONFIG técnico Z sn58003 sn58004 Back Office Systems

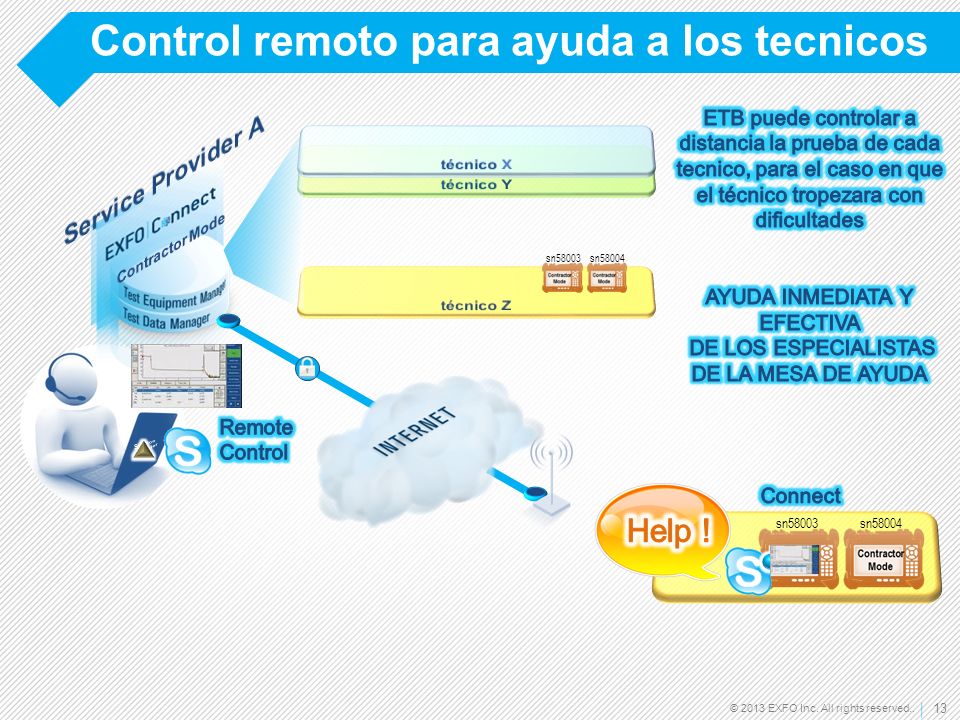

13 Control remoto para ayuda a los tecnicos
ETB puede controlar a distancia la prueba de cada tecnico, para el caso en que el técnico tropezara con dificultades AYUDA INMEDIATA Y EFECTIVA DE LOS ESPECIALISTAS DE LA MESA DE AYUDA técnico X técnico Y Service Provider A Contractor Mode sn58003 sn58004 técnico Z Service Provider Remote Control This can really reduce repeat truck rolls, as most troubleshooting can be completed on the spot. And, the contractor minimizes project planning headaches by eliminating the need to schedule technicians based on specific skill levels. Help ! Connect técnicoZ sn58003 sn58004

14 COMO LO HARIAMOS CON OTDR
INNOVAR CON MEDICIONES OBJETIVAS Y EFICIENTES EN TIEMPO Y DINERO. INTELLIGENT OPTICAL LINK MAPPER COMO LO HARIAMOS CON OTDR Comenzar con un pulso corto (5 a 10 ns) para calificar la primera parte del enlace Realizar una segunda adquisición con un pulso un poco mas largo (aprox 30 a 100 ns) para calificar la gráfica en el primer splitter Realizar una tercera adquisición con un pulso mas largo (aprox 275 ns) para calificar la porción después del primer splitter y antes del segundo splitter

15 LA REVOLUCION Como funciona Multiples Adquisiciones Analisis de trazas
Combinación y correlación de resultados Vista a detalle del enlace óptico Eliminamos la subjetividad en la medicion y el diagnostico Eliminamos los errores de configuraciòn Todo esto se traduce que no se requiere un profundo entrenamiento del personal que usa los equipos ahorrando tiempo y dinero

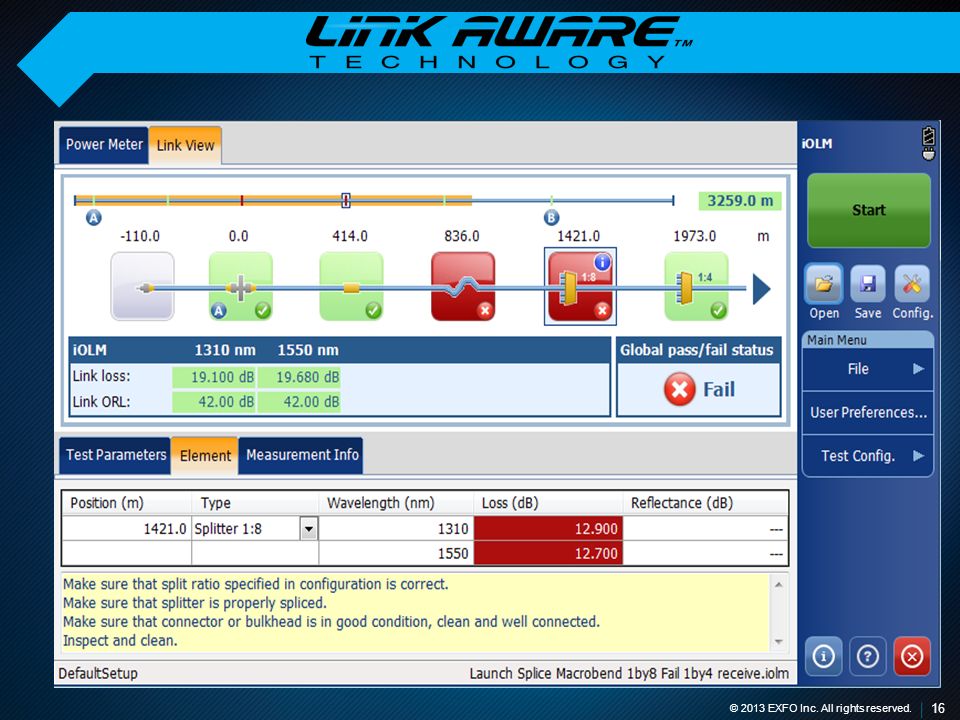

16

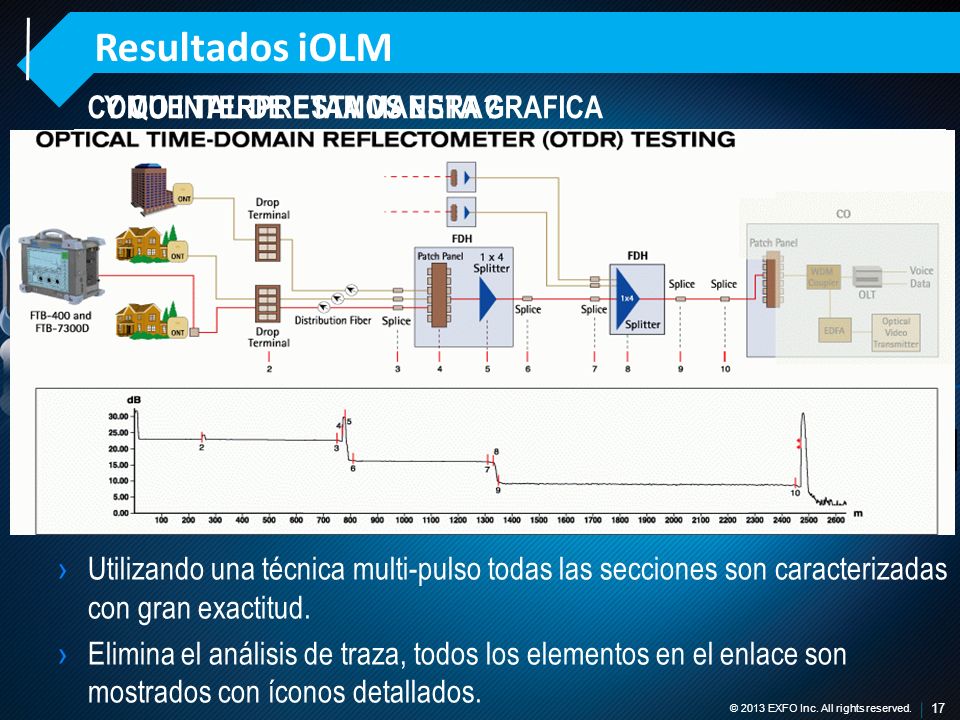

17 Resultados iOLM COMO INTERPRETAMOS ESTA GRAFICA
Y QUE TAL DE ESTA MANERA? OLT F2 F1 No transmission ONT F2 F1 OLT Utilizando una técnica multi-pulso todas las secciones son caracterizadas con gran exactitud. Elimina el análisis de traza, todos los elementos en el enlace son mostrados con íconos detallados.

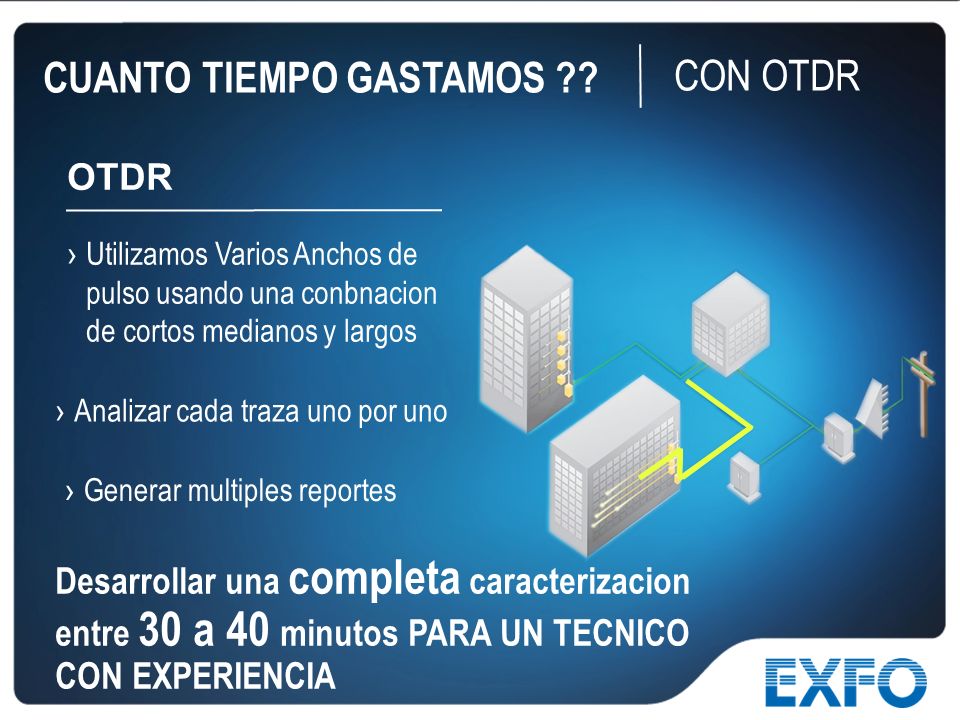

18 Cuanto tiempo gastamos ?? Con OTDR
Utilizamos Varios Anchos de pulso usando una conbnacion de cortos medianos y largos Analizar cada traza uno por uno Generar multiples reportes Lets compare with an OTDR The most challenging application is in a MDU, closely spaced events, slices, connectors and splitters and short distances. There is no optimal pulse width to perform the characterization with one OTDR acquisition experience technician will use a small PW to see the portion from the ONT to the splitter. He will then use a higher PW to characterized the splitter area and the splitter loss. He will use a combination of many pulses until he can fully characterize the link up to the Central office OLT. He will also have to write down any pertinent information that he had discovered, He will analyze all traces, Comparing traces with different PW The complete process will take appoximately between 6 to 10 minutes depending on the complexity of the link. Even with a powerful OTDR, technicians without proper experience will leave some faults unaddressed, creating turn-up failures or erratic network behavior. Desarrollar una completa caracterizacion entre 30 a 40 minutos PARA UN TECNICO CON EXPERIENCIA

19 Y todo presionando UN solo botón
Cuanto tiempo ahorramos ? Con IOLM iOLM Y todo presionando UN solo botón Automáticamente lanza múltiples adquisiciones Automaticamente consolida los resultados de cada elemento Provee una lista completa con iconos específicos del estado de los elementos del enlace Aplica los umbrales pasa falla a cada elemento de la red. Desarrollar la caracterización completa 6 minutos 85% mas rápido

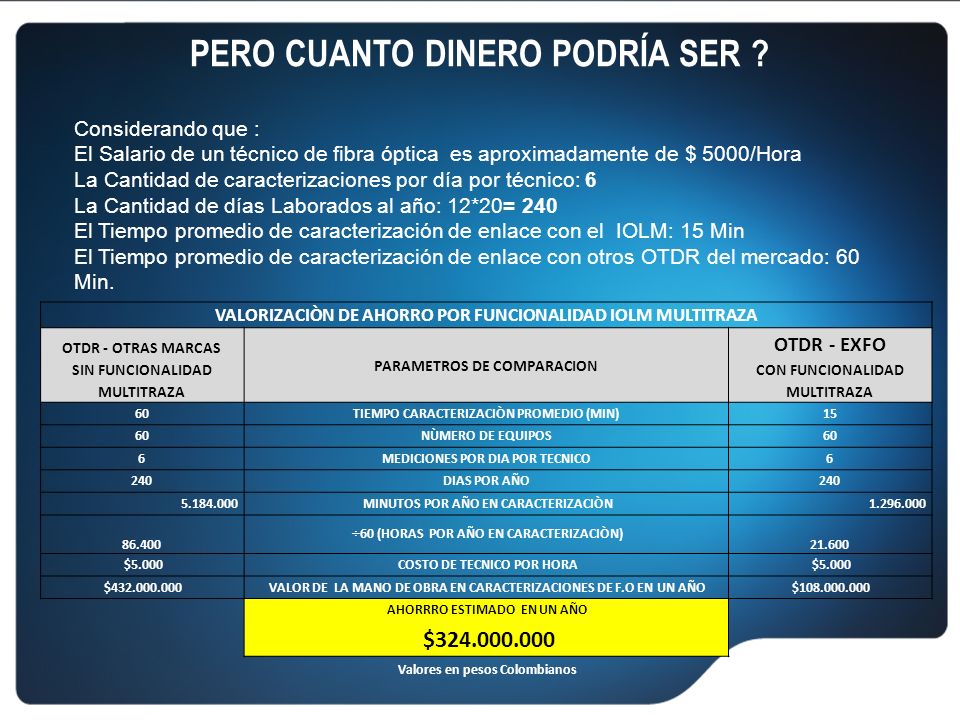

20 Pero cuanto dinero podría ser ?
Considerando que : El Salario de un técnico de fibra óptica es aproximadamente de $ 5000/Hora La Cantidad de caracterizaciones por día por técnico: 6 La Cantidad de días Laborados al año: 12*20= 240 El Tiempo promedio de caracterización de enlace con el IOLM: 15 Min El Tiempo promedio de caracterización de enlace con otros OTDR del mercado: 60 Min. VALORIZACIÒN DE AHORRO POR FUNCIONALIDAD IOLM MULTITRAZA OTDR - OTRAS MARCAS SIN FUNCIONALIDAD MULTITRAZA PARAMETROS DE COMPARACION OTDR - EXFO CON FUNCIONALIDAD MULTITRAZA 60 TIEMPO CARACTERIZACIÒN PROMEDIO (MIN) 15 NÙMERO DE EQUIPOS 6 MEDICIONES POR DIA POR TECNICO 240 DIAS POR AÑO MINUTOS POR AÑO EN CARACTERIZACIÒN 86.400 ÷60 (HORAS POR AÑO EN CARACTERIZACIÒN) 21.600 $5.000 COSTO DE TECNICO POR HORA $ VALOR DE LA MANO DE OBRA EN CARACTERIZACIONES DE F.O EN UN AÑO $ AHORRRO ESTIMADO EN UN AÑO $ Valores en pesos Colombianos

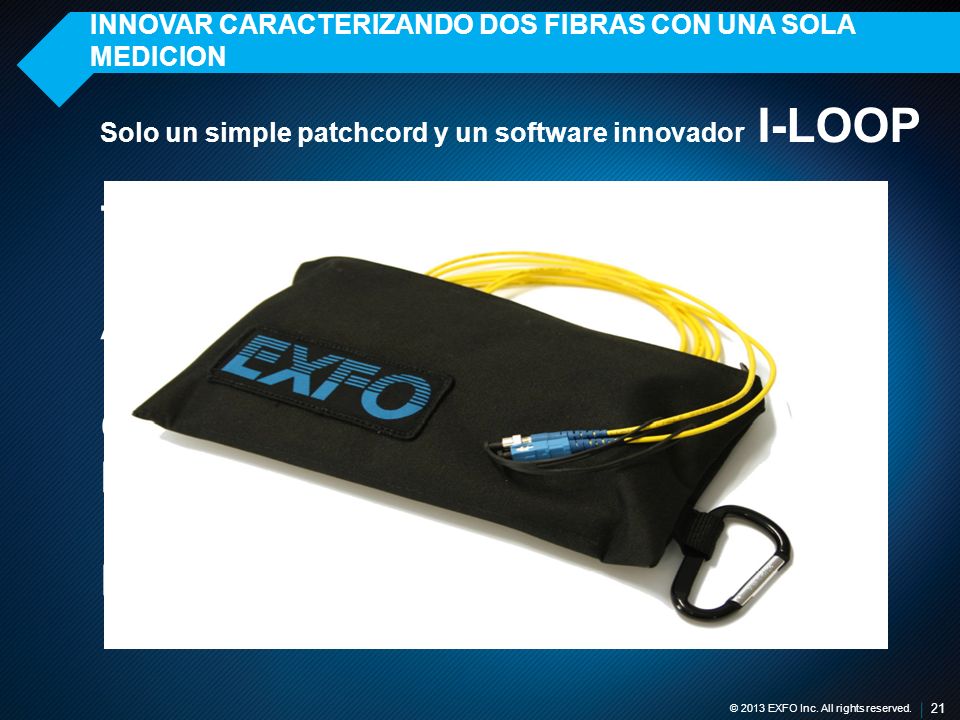

21 INNOVAR CARACTERIZANDO DOS FIBRAS CON UNA SOLA MEDICION
Solo un simple patchcord y un software innovador I-LOOP Tecnología para enlaces punto a punto Ahorrar la mitad del tiempo Caracterizar un cable de 98 hilos solo haciendo 49 mediciones Pero que es lo que necesitamos?

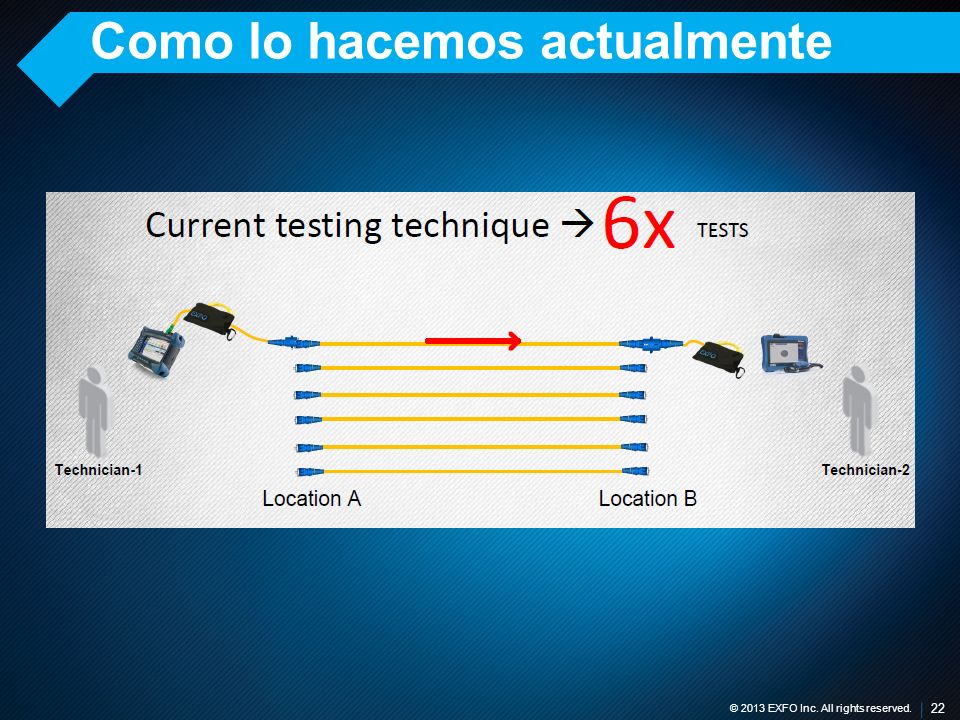

22 Como lo hacemos actualmente

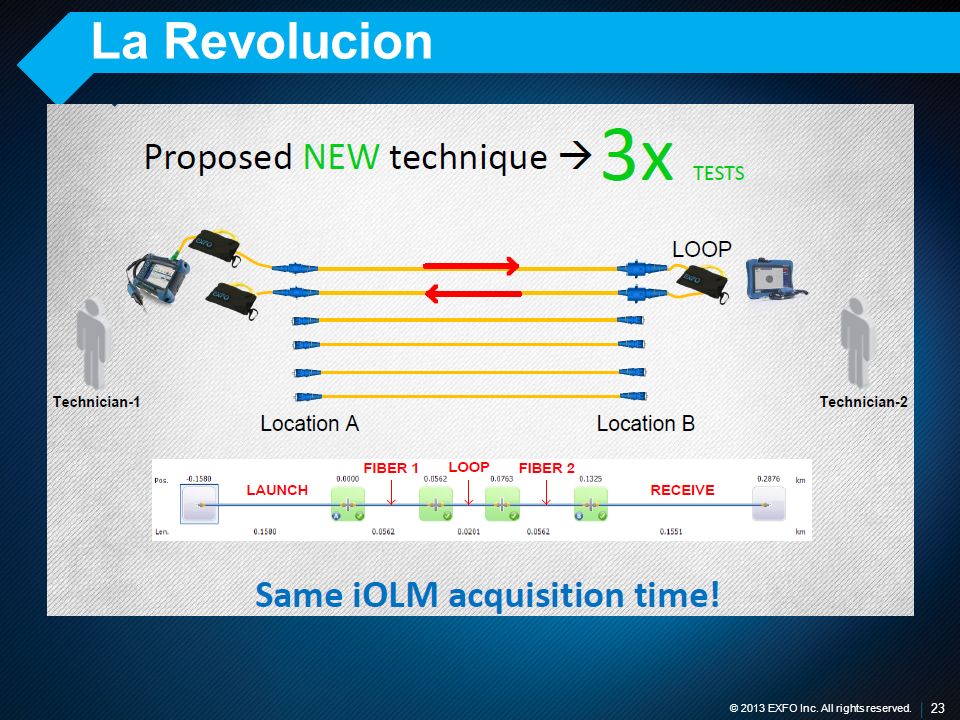

23 La Revolucion

24 Los Resultados

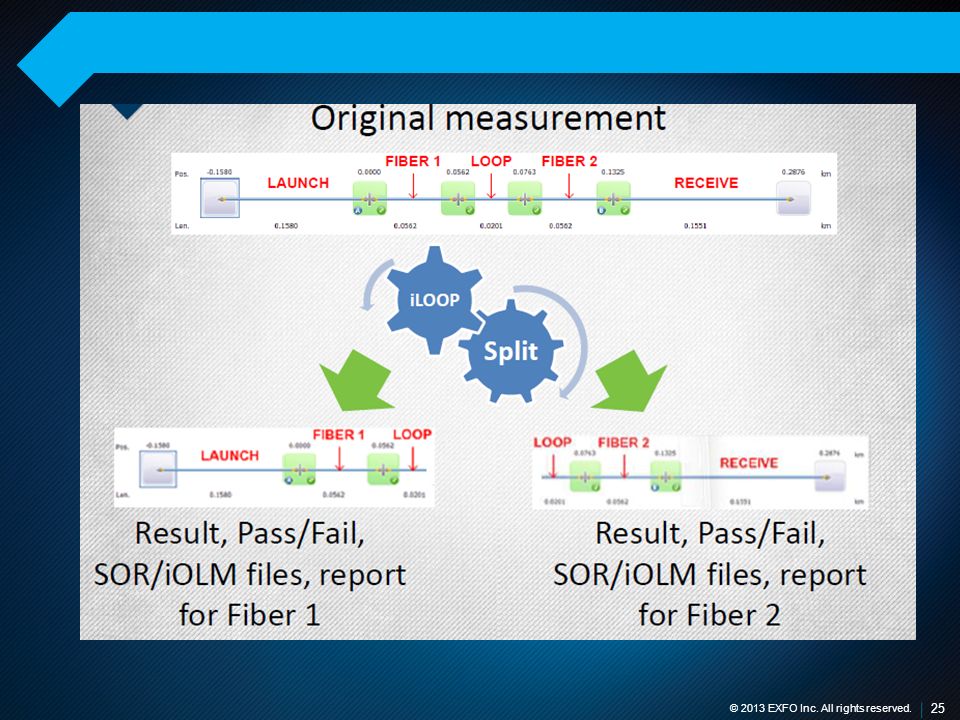

25

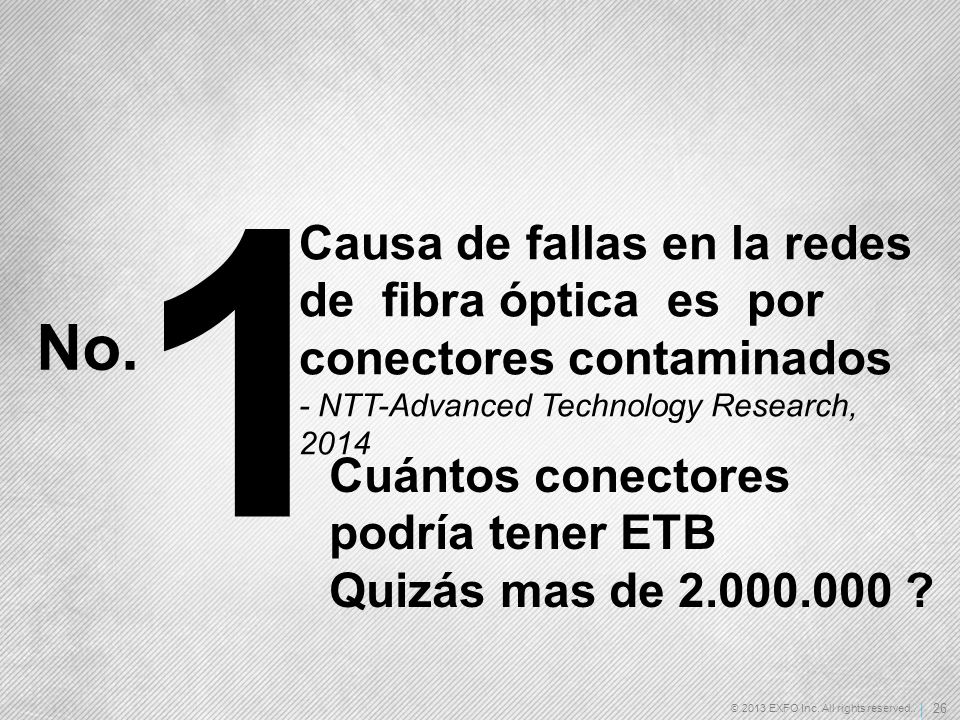

26 1 Causa de fallas en la redes de fibra óptica es por conectores contaminados - NTT-Advanced Technology Research, 2014 No. Cuántos conectores podría tener ETB Quizás mas de ?

27 NTT-Advanced Technology
80% de los proveedores de servicio confirman que la contaminación en los conectores es la causa mas común de un fallo en la red. NTT-Advanced Technology

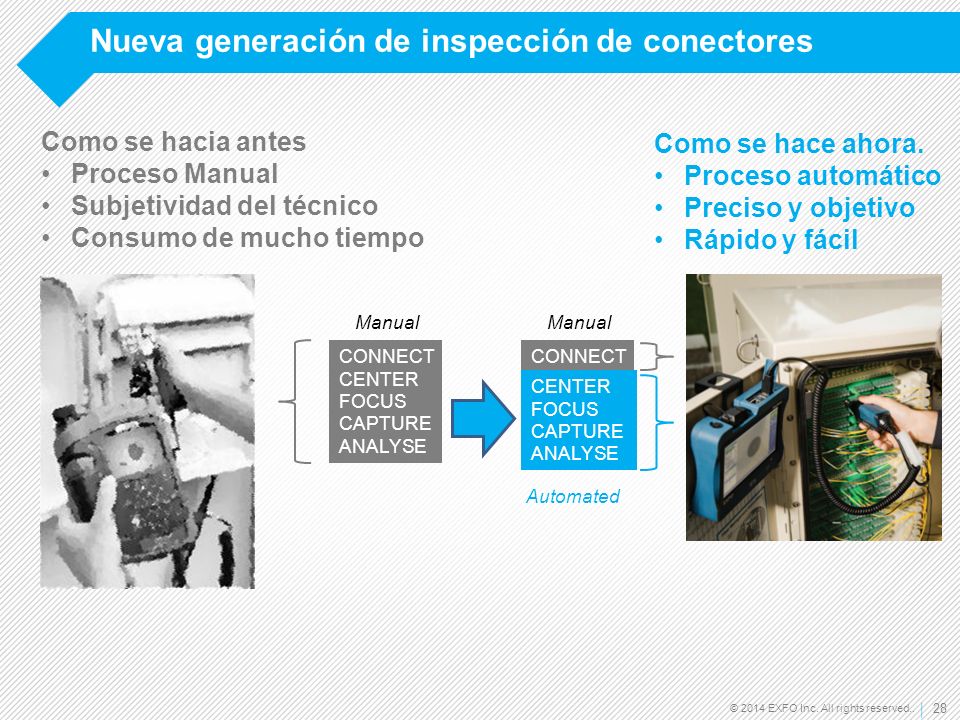

28 Nueva generación de inspección de conectores
Como se hacia antes Proceso Manual Subjetividad del técnico Consumo de mucho tiempo Como se hace ahora. Proceso automático Preciso y objetivo Rápido y fácil Manual Manual CONNECT CENTER FOCUS CAPTURE ANALYSE CONNECT CENTER FOCUS CAPTURE ANALYSE Automated

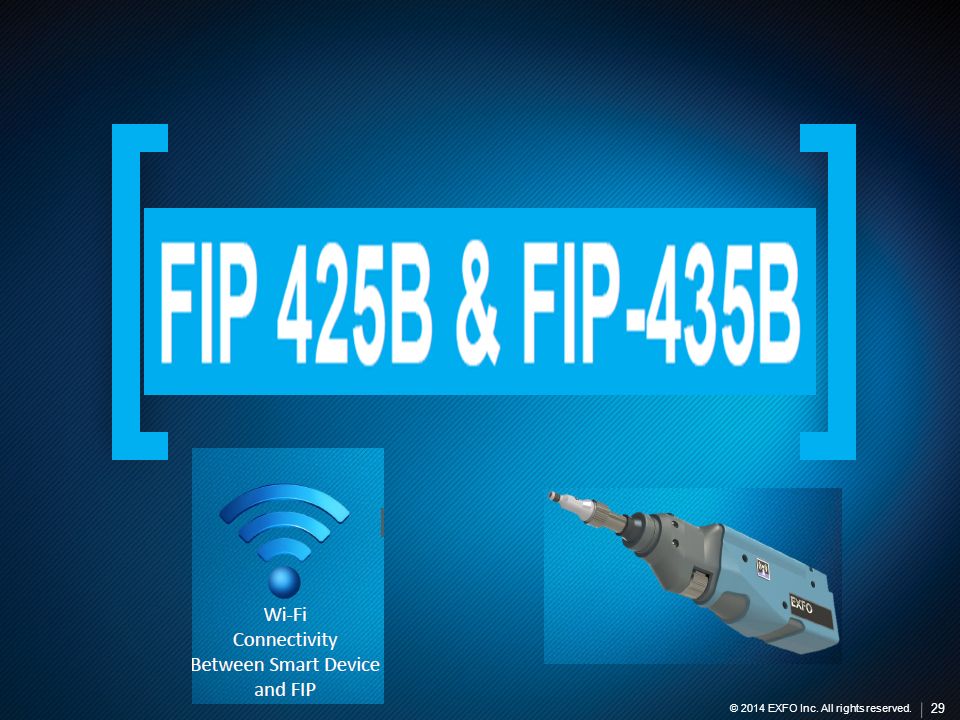

29

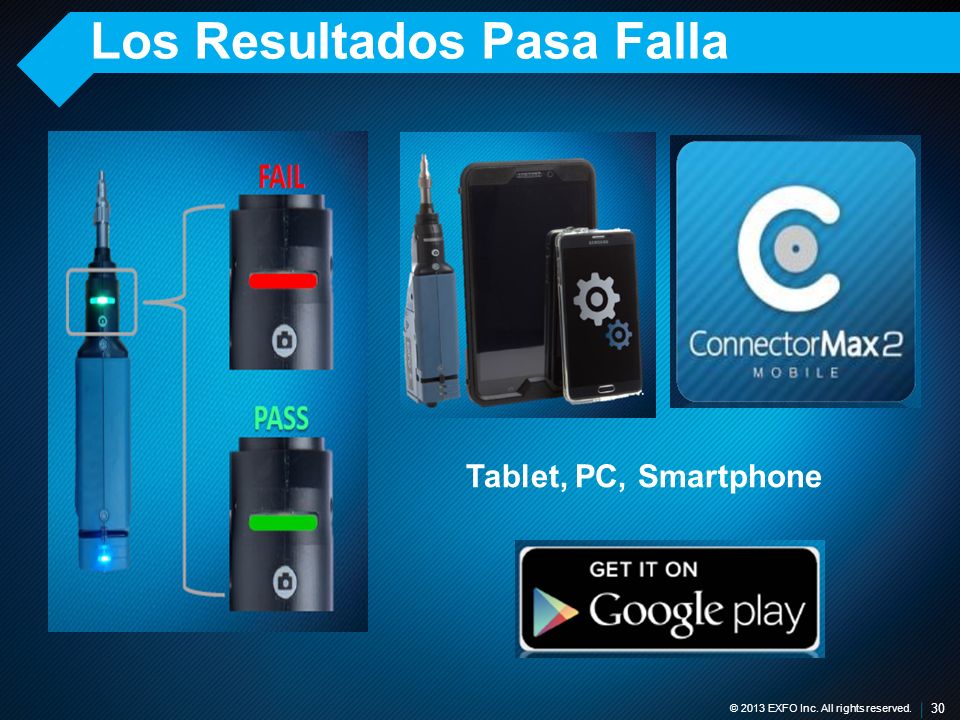

30 Los Resultados Pasa Falla
Tablet, PC, Smartphone

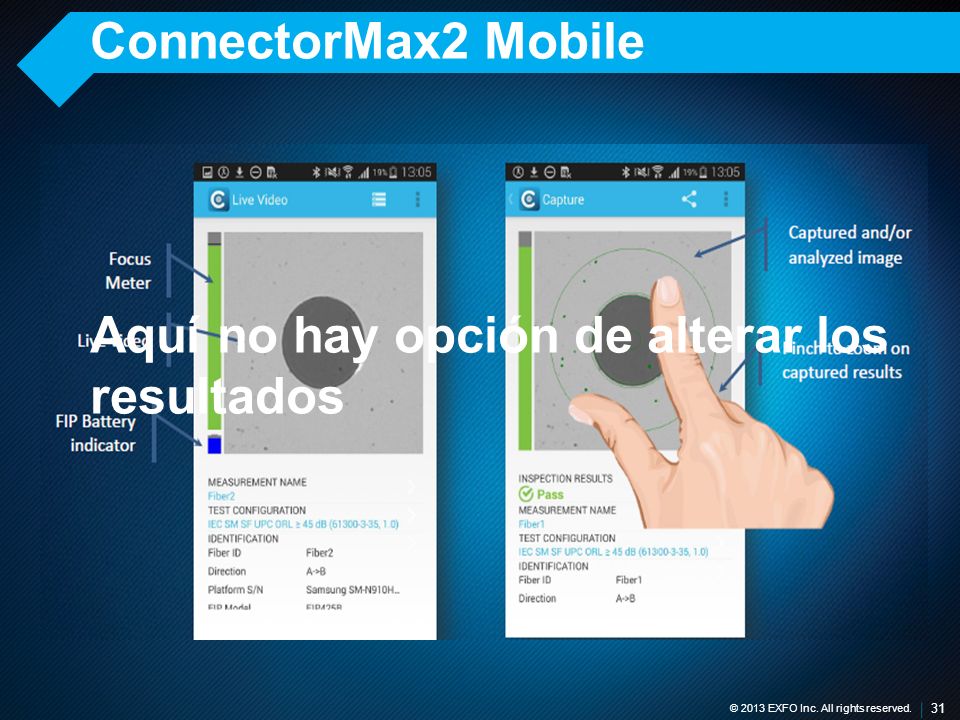

31 ConnectorMax2 Mobile Aquí no hay opción de alterar los resultados

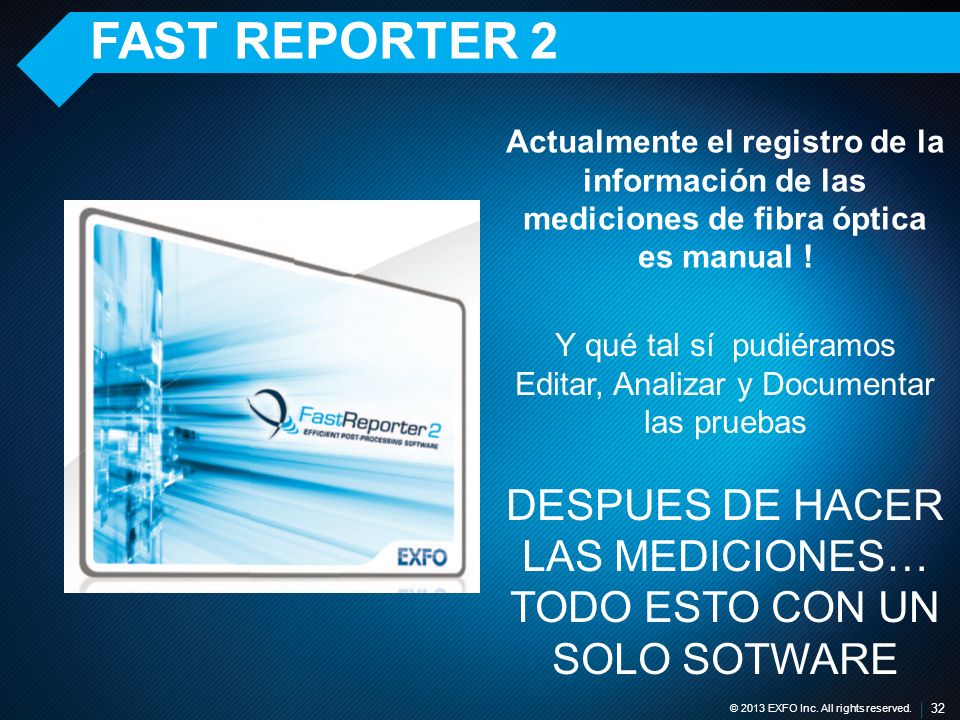

32 FAST REPORTER 2 SI SE PUEDE !! DESPUES DE HACER LAS MEDICIONES…
Actualmente el registro de la información de las mediciones de fibra óptica es manual ! SI SE PUEDE !! Y qué tal sí pudiéramos Editar, Analizar y Documentar las pruebas DESPUES DE HACER LAS MEDICIONES… TODO ESTO CON UN SOLO SOTWARE

33 SOFTWARE TODO EN UNO Mediciones de Perdidas de retorno, IOLM, Dispersión, Ethernet – SDH - OSA Ser capaz de contar con un único software para administrar los datos y generar informes para todas sus aplicaciones de prueba, es la solución a la verdadera eficiencia del tiempo y de alta productividad.

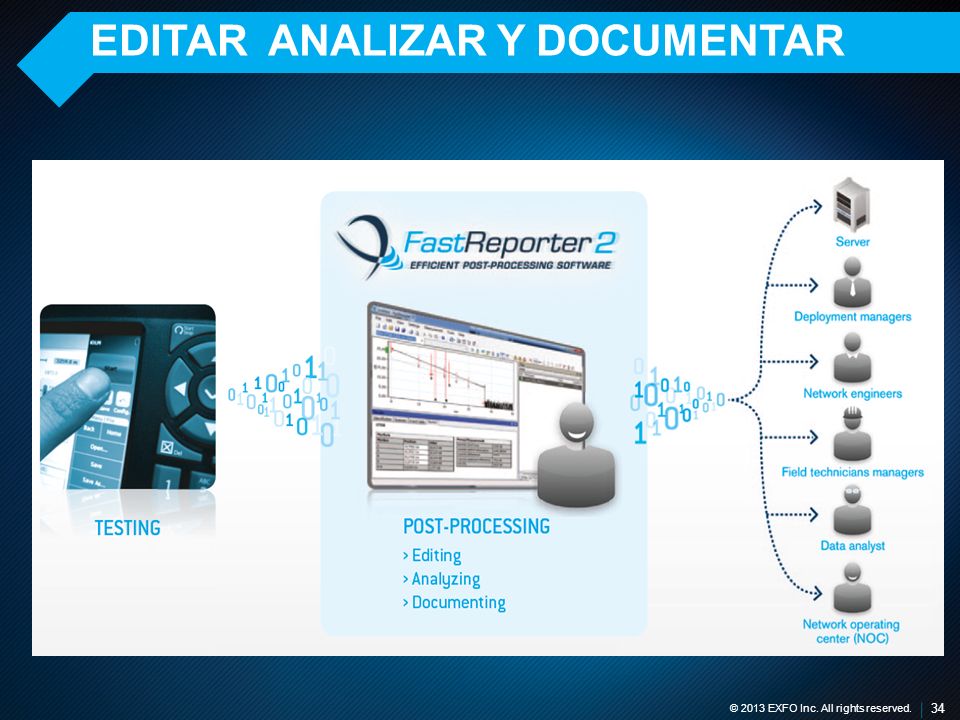

34 EDITAR ANALIZAR Y DOCUMENTAR

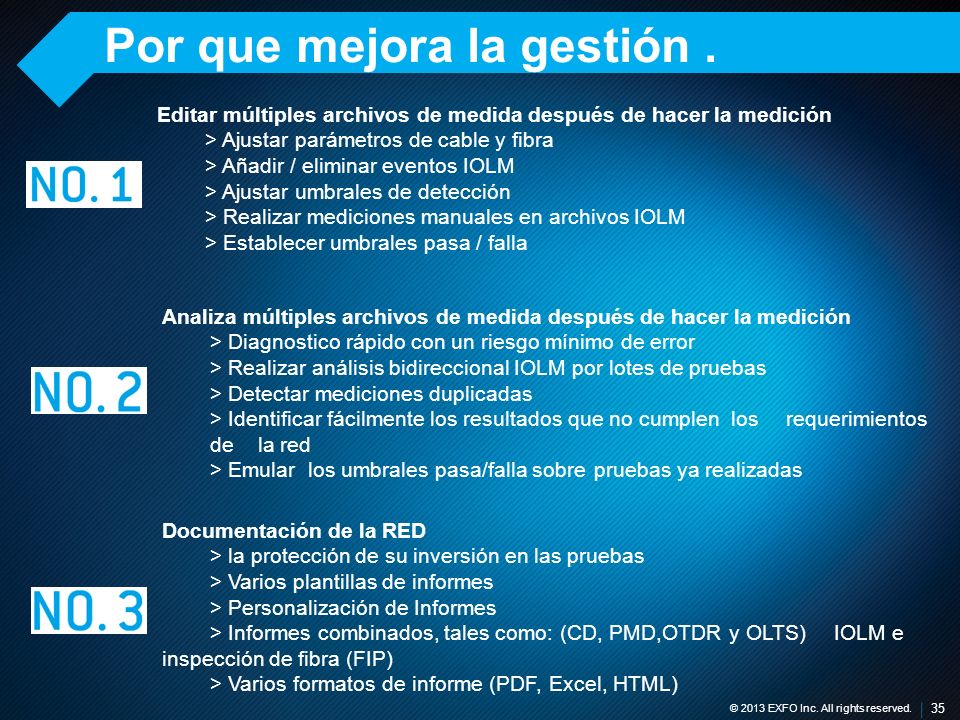

35 Por que mejora la gestión .
Editar múltiples archivos de medida después de hacer la medición > Ajustar parámetros de cable y fibra > Añadir / eliminar eventos IOLM > Ajustar umbrales de detección > Realizar mediciones manuales en archivos IOLM > Establecer umbrales pasa / falla Analiza múltiples archivos de medida después de hacer la medición > Diagnostico rápido con un riesgo mínimo de error > Realizar análisis bidireccional IOLM por lotes de pruebas > Detectar mediciones duplicadas > Identificar fácilmente los resultados que no cumplen los requerimientos de la red > Emular los umbrales pasa/falla sobre pruebas ya realizadas Documentación de la RED > la protección de su inversión en las pruebas > Varios plantillas de informes > Personalización de Informes > Informes combinados, tales como: (CD, PMD,OTDR y OLTS) IOLM e inspección de fibra (FIP) > Varios formatos de informe (PDF, Excel, HTML)

36 CONCLUSIONES INNOVAMOS AHORRANDO TIEMPO Y DINERO
INNOVAMOS CON EQUIPOS DE ULTIMA TECNOLOGIA INNOVAMOS VERIFICANDO LOS CONECTORES DESDE NUESTRO CELULAR TABLET O PC MODO SUPERVISOR Connect and Optimize test workflow INNOVAMOS CON LA GESTION CENTRALIZADA DE LAS PRUEBAS INNOVAMOS EDITANDO, ANALIZANDO, Y DOCUMENTANDO LAS MEDICIONES DESPUES DE HABER SIDO REALIZADAS INNOVAMOS AHORRANDO MUCHO TIEMPO MIDIENDO DOS FIBRAS CON UNA SOLA ADQUISICION
