1

2 Proyecto realizado con la colaboración de:

3 ¿Qué es GIDAS? Interfaz de usuario Gestión de alarmas Generación de informes Información de sistemas Visualización de medidas Introducción: Principales funcionalidades:

4 GIDAS es el acrónimo de Gestión Integrada de Diagnóstico y Análisis de Sistemas Es un sistema informatizado de mantenimiento predictivo basado en análisis de vibraciones Consta de los siguientes elementos principales: – Sensores y equipos de adquisición de señales – Un sistema de comunicaciones para la transmisión remota de la información – Una aplicación informática para la gestión y la visualización de la información y para el análisis del estado ¿Qué es GIDAS?

5 Máquina n Máquina 1 Arquitectura del sistema Estación remota de control Cable ethernet  Nivel de análisis  Nivel de presentación Estación/es remotas de procesado  Nivel de procesamiento  Nivel de gestión Cable ethernet Sistema transmisión/ recepción Sistema transmisión/ recepción Cable ethernet Red de comunicación Sistema transmisión/recepción  Nivel de transporte Sistema adquisición Sistema almacenamiento Cable conexión Sensores  Nivel físico Sensores El sistema permite la monitorización simultánea de múltiples máquinas El nivel físico se encarga de la adquisición de datos de los sensores, instalados de forma no invasiva, a través de un sistema de adquisición El nivel de transporte transmite la información registrada localmente mediante una red de comunicaciones En una estación remota (o local) se realiza el procesamiento de las señales y el almacenamiento de esta información en una base de datos Finalmente, es una estación remota (o local) se realiza el análisis del estado de los componentes monitorizados y se permite la visualización de toda la información en una interfaz gráfica

6 Importantes ahorros económicos: – Reducción de la aparición de fallos en los grandes componentes (rodamientos, engranajes, ejes, etc.) – Aumento de la producción media – Optimización del mantenimiento tradicional (preventivo) – Planificación de las actuaciones de mantenimiento y, por tanto, reducción del tiempo de parada – Optimización en la gestión de repuestos – Mejora en los acuerdos y contratos con las compañías aseguradoras – Aumento de la vida útil de la maquinaria Beneficios de GIDAS

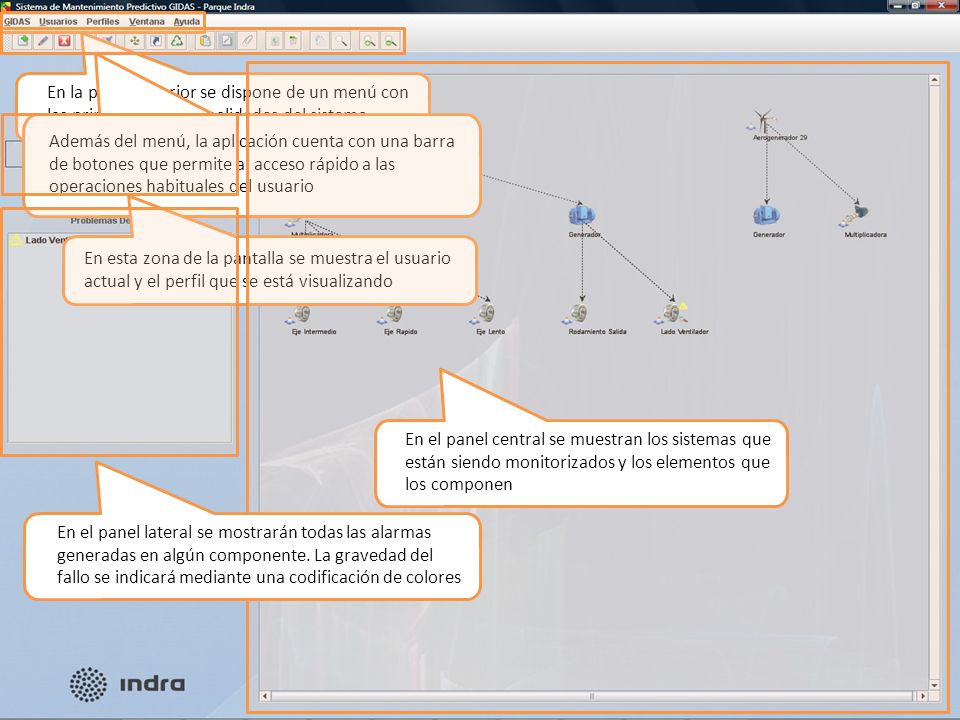

7 En la parte superior se dispone de un menú con las principales funcionalidades del sistema Además del menú, la aplicación cuenta con una barra de botones que permite al acceso rápido a las operaciones habituales del usuario En esta zona de la pantalla se muestra el usuario actual y el perfil que se está visualizando En el panel central se muestran los sistemas que están siendo monitorizados y los elementos que los componen En el panel lateral se mostrarán todas las alarmas generadas en algún componente. La gravedad del fallo se indicará mediante una codificación de colores

8 El sistema muestra en tiempo real una lista con las alarmas producidas Esta información se muestra al usuario en este panel de la pantalla principal Las alarmas también se muestran sobre el componente afectado y el usuario puede acceder a la información detallada haciendo clic sobre él Las alarmas se representan mediante una codificación de colores, en función de la gravedad del fallo Haciendo un clic sobre cualquiera de las alarmas el sistema desplaza el control al componente afectado

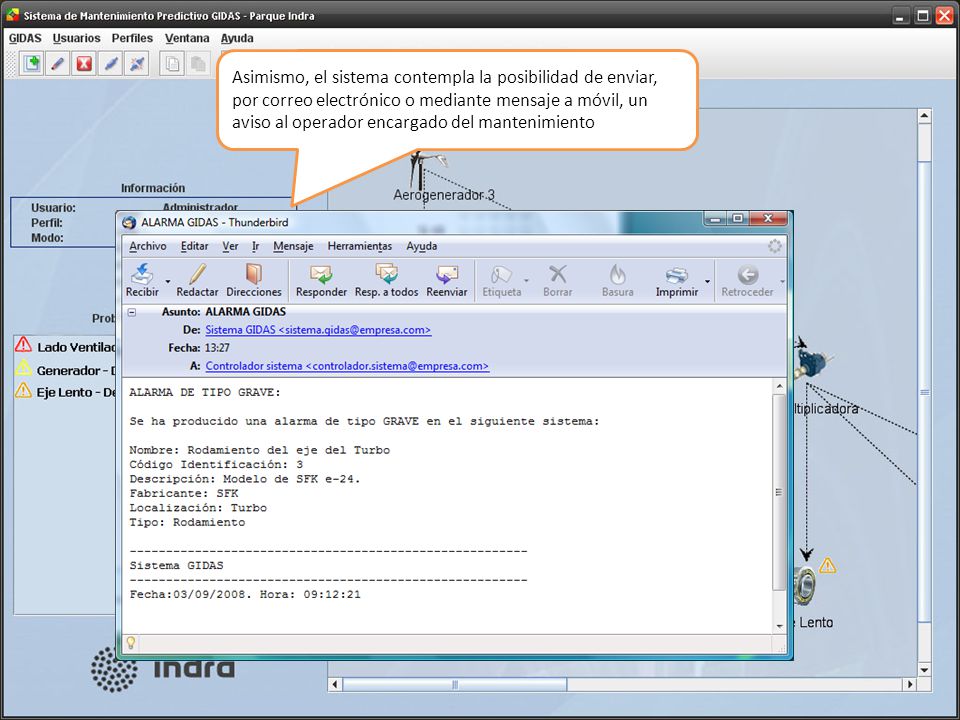

9 Asimismo, el sistema contempla la posibilidad de enviar, por correo electrónico o mediante mensaje a móvil, un aviso al operador encargado del mantenimiento

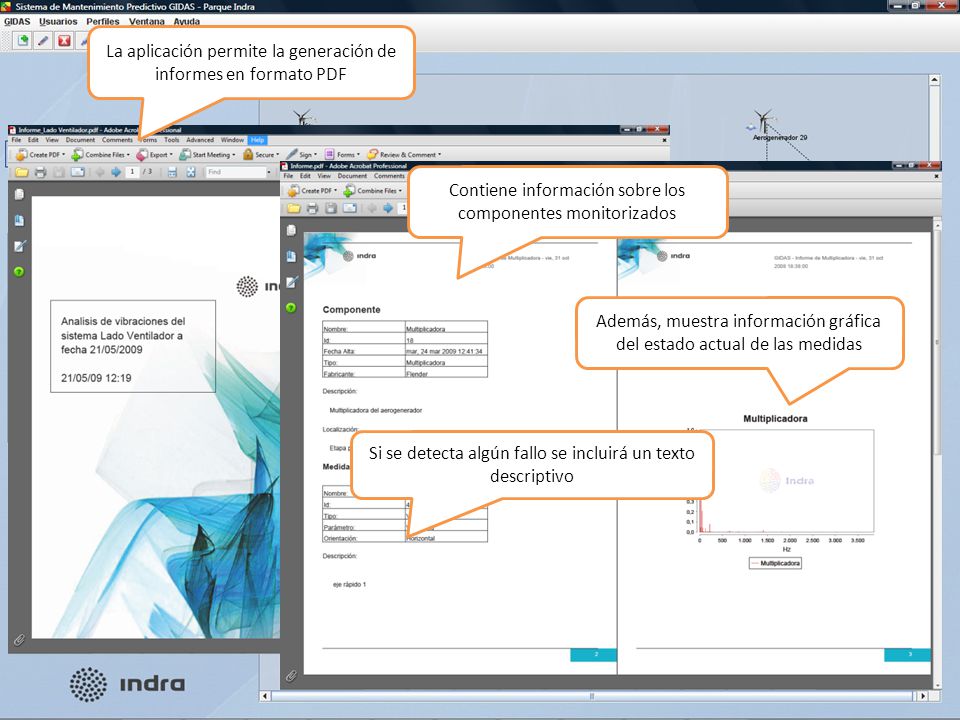

10 La aplicación permite la generación de informes en formato PDF Contiene información sobre los componentes monitorizados Si se detecta algún fallo se incluirá un texto descriptivo Además, muestra información gráfica del estado actual de las medidas

11 También es posible visualizar imágenes de cada punto de medida Con un simple clic de ratón el usuario puede observar un esquema del sistema Sobre este esquema se indica la localización de cada punto de medida

12 En cada componente monitorizado se puede visualizar de forma gráfica los datos de las medidas registradas Tanto en el dominio del tiempo como en el de la frecuencia También incluye la posibilidad de mostrar la evolución de las medidas mediante gráficas en tres dimensiones Estas gráficas se pueden rotar y observar desde diferentes perspectivas, así como alejar o acercar la visión en alguna región de ella
