EL HARDWARE (I) MICROPROCESADOR Y MEMORIAS (CONTINUACIÓN)

Presentación del tema: "EL HARDWARE (I) MICROPROCESADOR Y MEMORIAS (CONTINUACIÓN)"— Transcripción de la presentación:

1 EL HARDWARE (I) MICROPROCESADOR Y MEMORIAS (CONTINUACIÓN)

2 También existe una memoria BIOS (Basic Input Output System) con un sistema operativo mínimo para arrancar el PC hasta que se cargue el S.O. principal. MEMORIA BIOS

3 Para que los datos de la memoria BIOS se guarden y conserven al apagar el ordenador, la placa madre lleva una memoria alimentada con una pila:

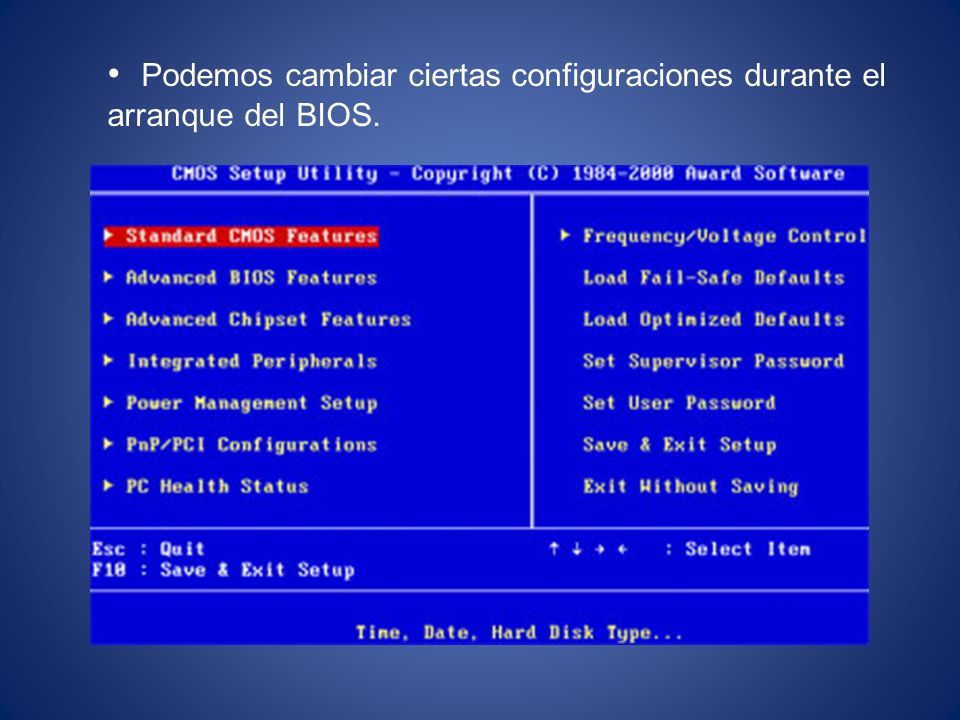

4 Podemos cambiar ciertas configuraciones durante el arranque del BIOS.

5 EL HARDWARE (II) TARJETAS Y DISPOSITIVOS DE ALMACENAMIENTO

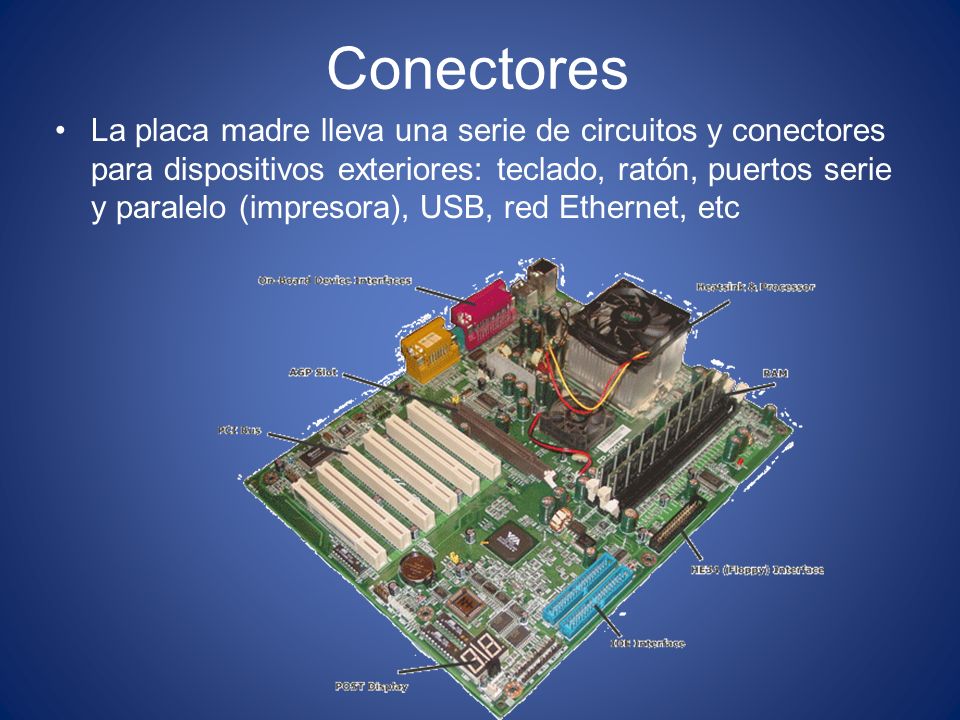

6 Conectores La placa madre lleva una serie de circuitos y conectores para dispositivos exteriores: teclado, ratón, puertos serie y paralelo (impresora), USB, red Ethernet, etc

7 Tarjetas de expansión En la placa base se insertan las tarjetas de expansión en las ranuras de expansión, con circuitos que añaden o amplían funciones de la placa madre

8 Algunas son para circuitos que la placa madre puede no tener (red ethernet, wifi, sonido) Otras son para ampliar circuitos ya existentes (más puertos USB)

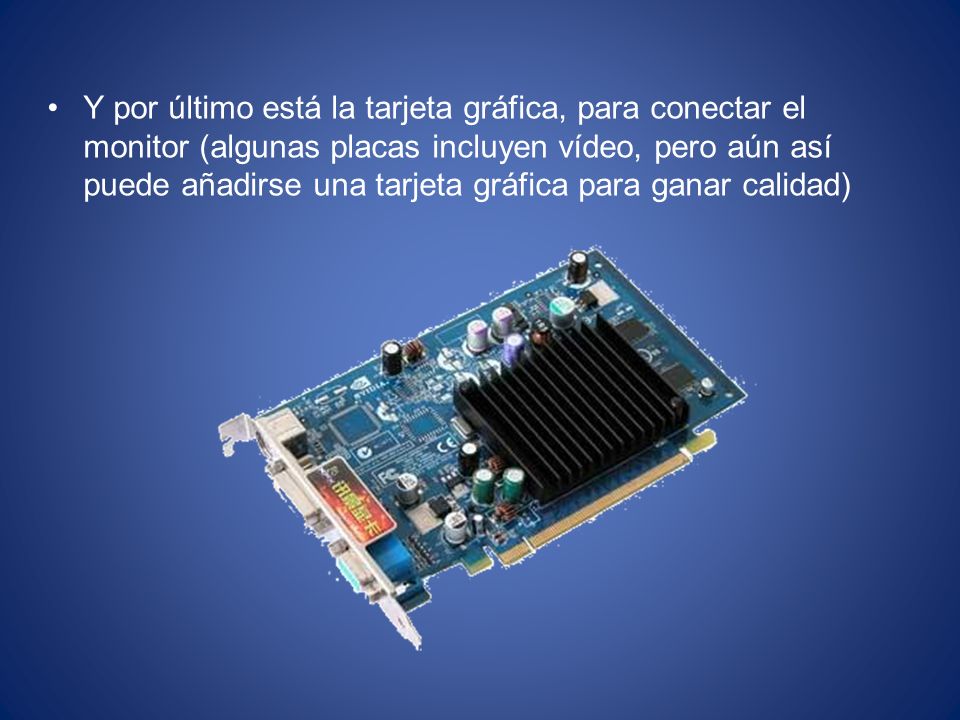

9 Y por último está la tarjeta gráfica, para conectar el monitor (algunas placas incluyen vídeo, pero aún así puede añadirse una tarjeta gráfica para ganar calidad)

10 La tarjeta gráfica tiene un microprocesador propio (GPU: Unidad Gráfica de Proceso) con su RAM. Al hablar de tarjetas gráficas de 512 o 1024 Mb nos referimos a su RAM Lleva siempre una salida de vídeo analógico para monitor (SVGA, azul) y a veces también salida para televisor (S-Vídeo, negro) o vídeo digital (HDMI, blanco)

11 Las tarjetas se conectan en ranuras (slots). Las de tipo PCI han sido las más usadas, en ellas se conectaban todas las tarjetas excepto la gráfica. La tarjeta gráfica utilizaba un conector especial (AGP: Accelerated Graphics Port) sólo para ella, mucho más rápido

12 Los ordenadores más recientes llevan slots PCIe (PCI Express), con varios tamaños posibles y mejores prestaciones. En ellos se pueden insertar todo tipo de placas, incluidas gráficas, mientras sean PCIe. PCIe PCI

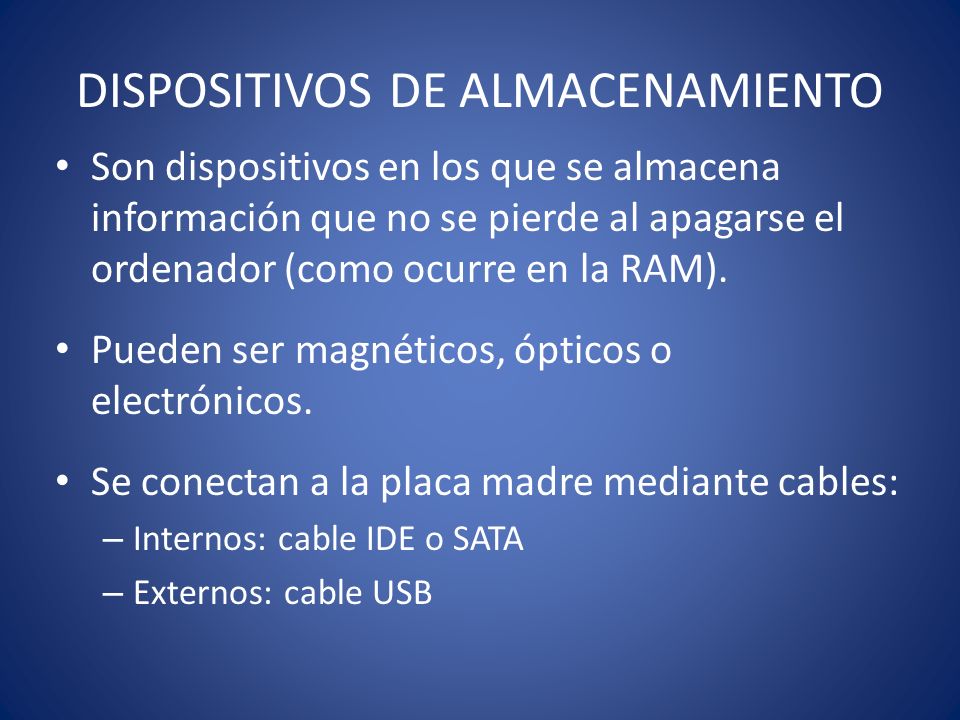

13 DISPOSITIVOS DE ALMACENAMIENTO Son dispositivos en los que se almacena información que no se pierde al apagarse el ordenador (como ocurre en la RAM). Pueden ser magnéticos, ópticos o electrónicos. Se conectan a la placa madre mediante cables: – Internos: cable IDE o SATA – Externos: cable USB

14 DISPOSITIVOS MAGNÉTICOS El disco duro es uno de ellos: un disco metálico que se magnetiza para guardar información de forma permanente. También los disquetes o floppies. La disquetera ha dejado de usarse por su baja velocidad y capacidad de almacenamiento.

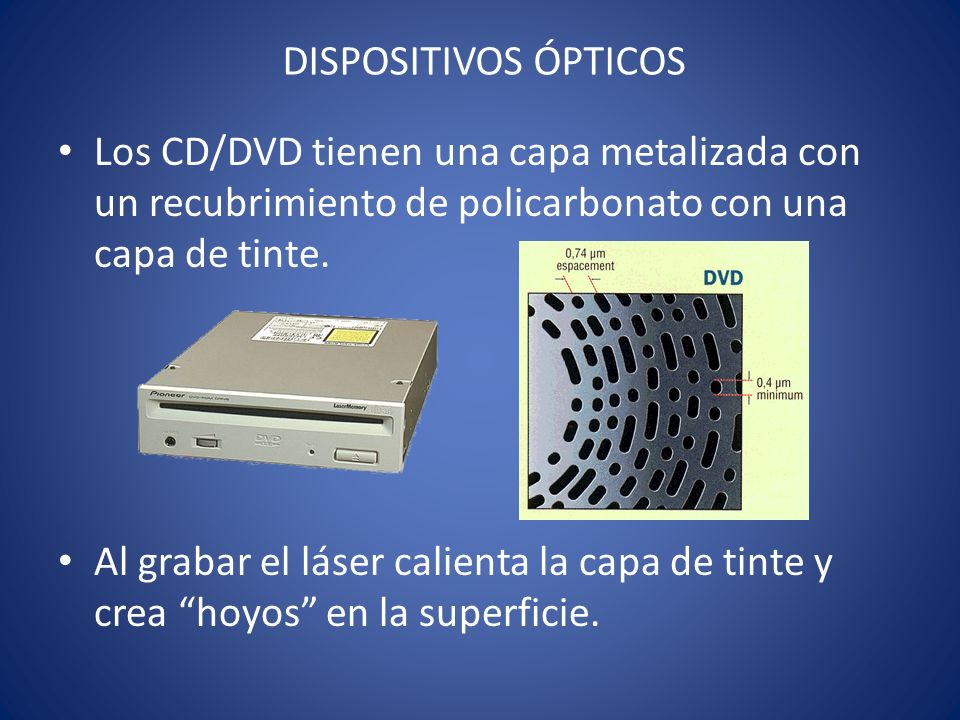

15 DISPOSITIVOS ÓPTICOS Los CD/DVD tienen una capa metalizada con un recubrimiento de policarbonato con una capa de tinte. Al grabar el láser calienta la capa de tinte y crea “hoyos” en la superficie.

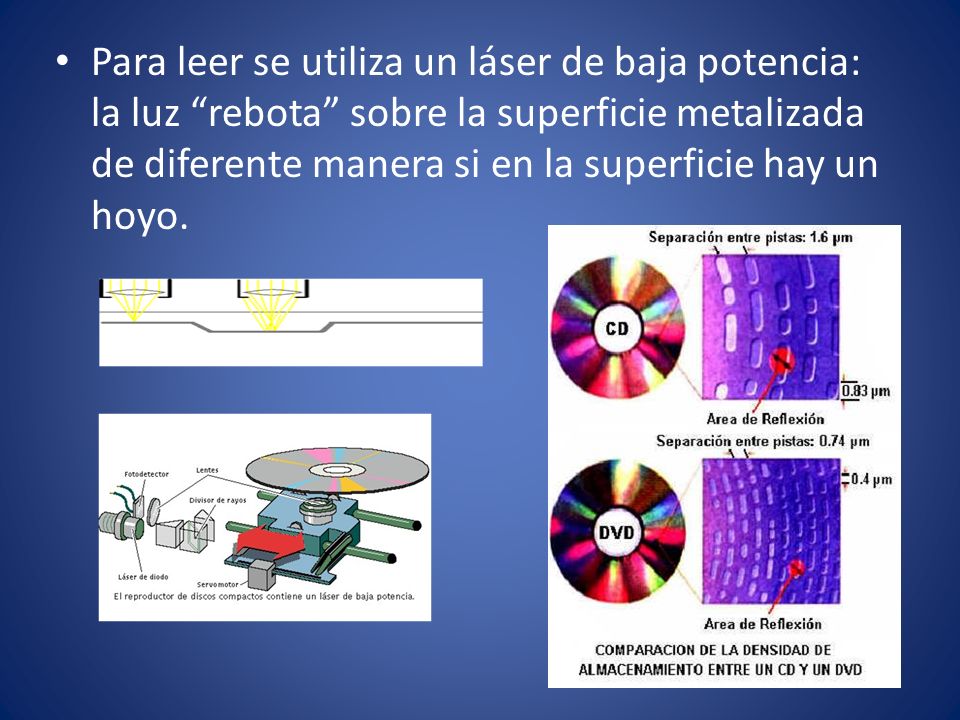

16 Para leer se utiliza un láser de baja potencia: la luz “rebota” sobre la superficie metalizada de diferente manera si en la superficie hay un hoyo.

17 Las memorias USB o pendrives almacenan la información en componentes electrónicos parecidos a los de las memorias RAM, mucho más lentos pero que conservan la información al perder la alimentación. DISPOSITIVOS ELECTRÓNICOS

18 Es la encargada de convertir los 220 Vac (corriente alterna) del enchufe en corriente continua: 12, 5 y 3,3 Vdc. LA FUENTE DE ALIMENTACIÓN

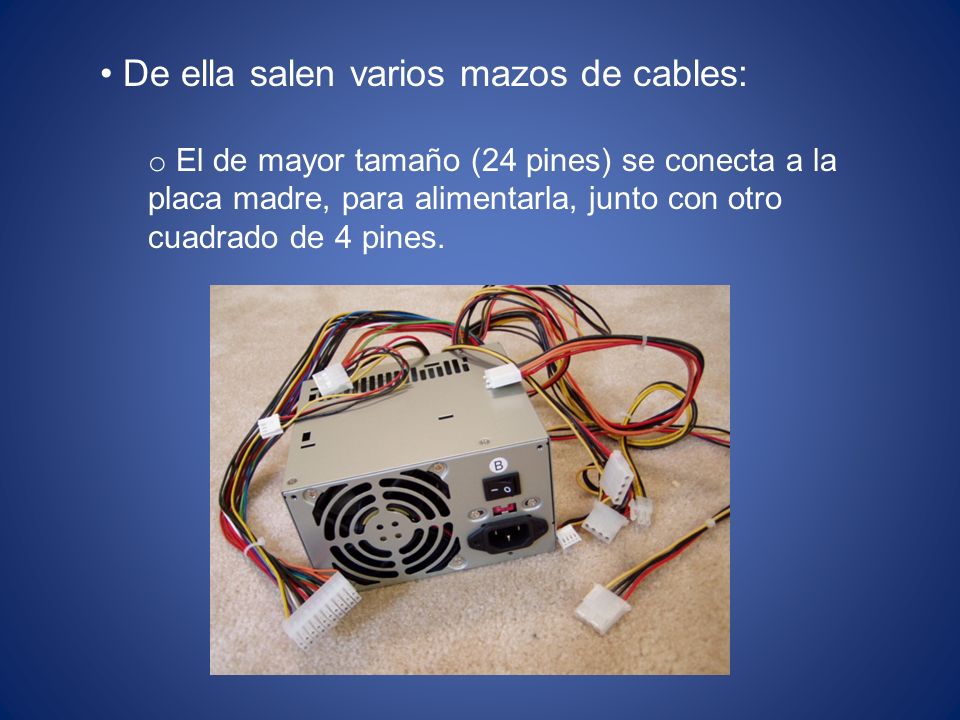

19 De ella salen varios mazos de cables: o El de mayor tamaño (24 pines) se conecta a la placa madre, para alimentarla, junto con otro cuadrado de 4 pines.

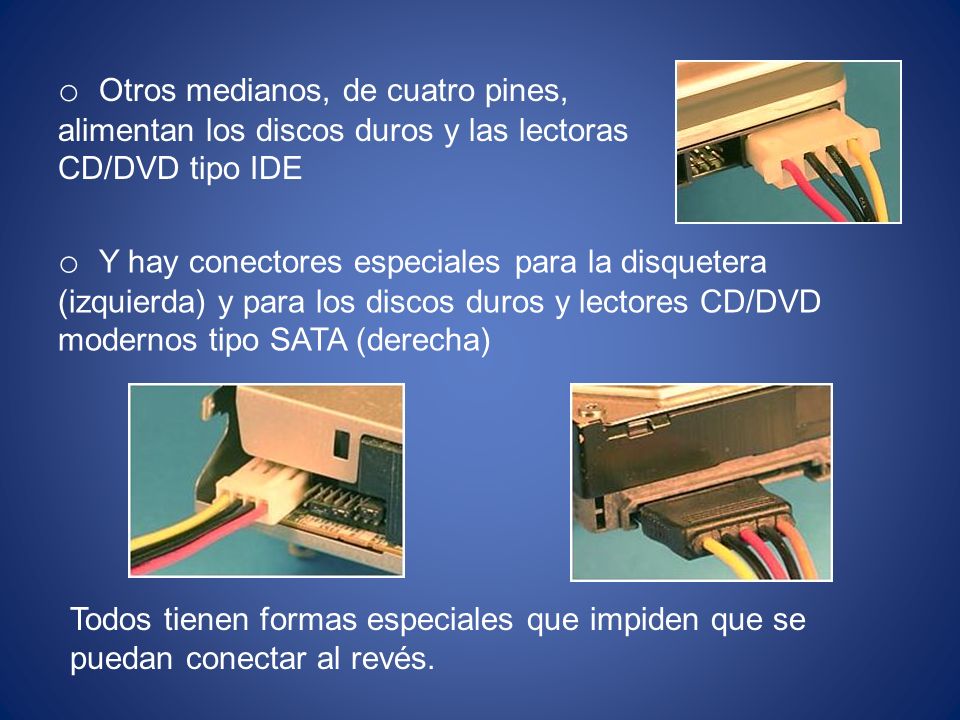

20 o Otros medianos, de cuatro pines, alimentan los discos duros y las lectoras CD/DVD tipo IDE o Y hay conectores especiales para la disquetera (izquierda) y para los discos duros y lectores CD/DVD modernos tipo SATA (derecha) Todos tienen formas especiales que impiden que se puedan conectar al revés.
