ELECTROCARDIOGRAMA SECUENCIA DE INTERPRETACION

Presentación del tema: "ELECTROCARDIOGRAMA SECUENCIA DE INTERPRETACION"— Transcripción de la presentación:

1 ELECTROCARDIOGRAMA SECUENCIA DE INTERPRETACION

2

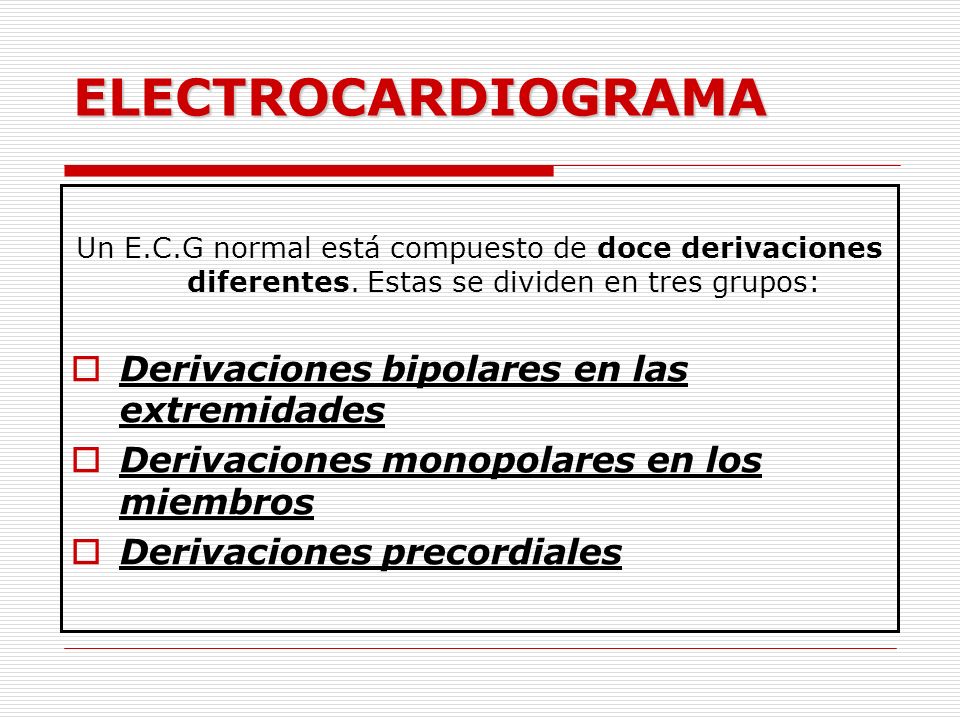

3 ELECTROCARDIOGRAMA Derivaciones bipolares en las extremidades
Un E.C.G normal está compuesto de doce derivaciones diferentes. Estas se dividen en tres grupos: Derivaciones bipolares en las extremidades Derivaciones monopolares en los miembros Derivaciones precordiales

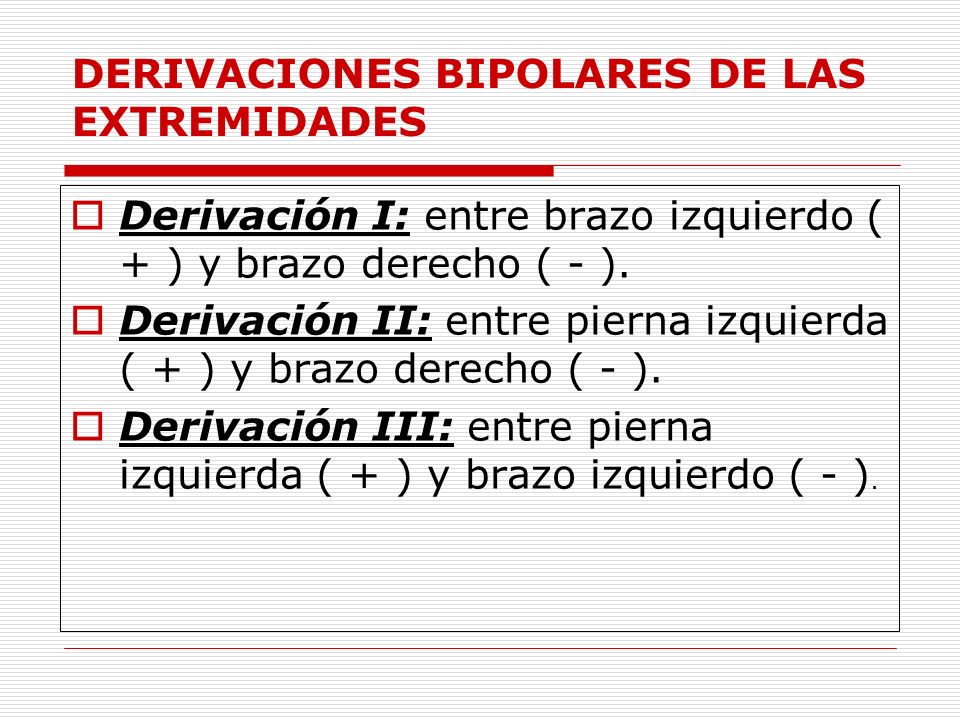

4 DERIVACIONES BIPOLARES DE LAS EXTREMIDADES
Derivación I: entre brazo izquierdo ( + ) y brazo derecho ( - ). Derivación II: entre pierna izquierda ( + ) y brazo derecho ( - ). Derivación III: entre pierna izquierda ( + ) y brazo izquierdo ( - ).

5 DERIVACIONES MONOPOLARES DE LOS MIEMBROS
Registran las variaciones de potencial de un punto con respecto a otro que se considera con actividad eléctrica 0. Se denominan aVR, aVL y aVF, por : a: significa aumento y se obtiene al eliminar el electrodo negativo dentro del propio aparato de registro. V: significa vector. R ( right ), L ( left ) y F ( foot ): según el lugar donde se coloque el electrodo positivo, brazo izquierdo, brazo derecho o pierna izquierda.

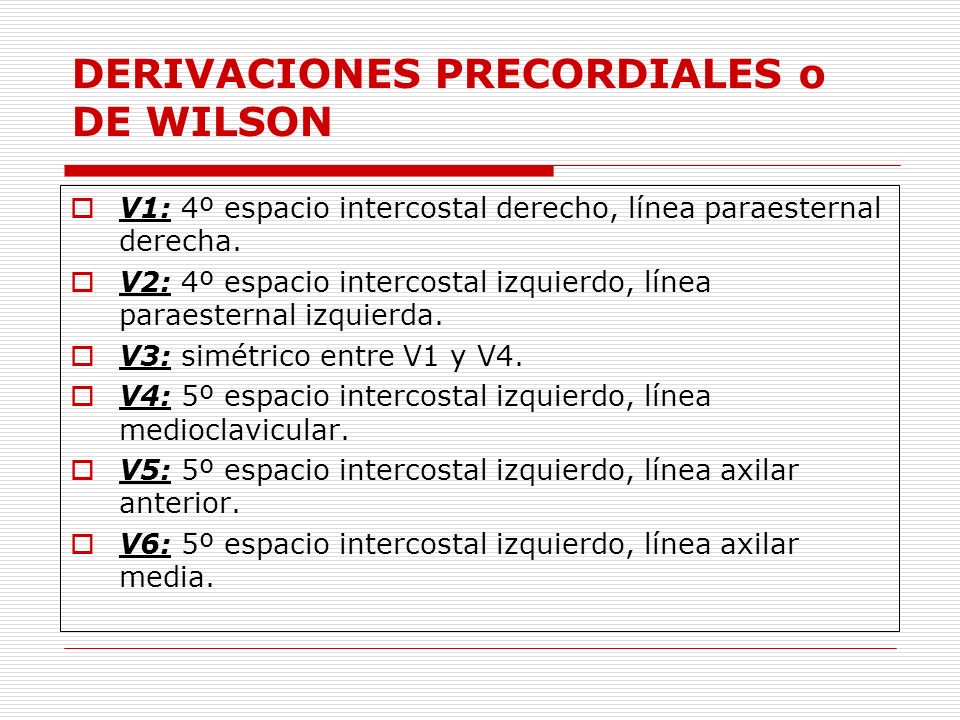

6 DERIVACIONES PRECORDIALES o DE WILSON
V1: 4º espacio intercostal derecho, línea paraesternal derecha. V2: 4º espacio intercostal izquierdo, línea paraesternal izquierda. V3: simétrico entre V1 y V4. V4: 5º espacio intercostal izquierdo, línea medioclavicular. V5: 5º espacio intercostal izquierdo, línea axilar anterior. V6: 5º espacio intercostal izquierdo, línea axilar media.

7

8 PAPEL DE REGISTRO ECG VELOCIDAD A 25 mm/seg PAPEL CUADRICULADO
CUADROS GRANDES(5 X 5 mm) 5 CUADROS PEQUEÑOS(1 mm) SENTIDO HORIZONTAL.- Tiempo CUADRO GRANDE = 0.20 seg. CUADRO PEQUEÑO= 0.04 seg. SENTIDO VERTICAL.- Voltaje o amplitud CALIBRACION.-A 1 mv (DOS CUADROS GDES)

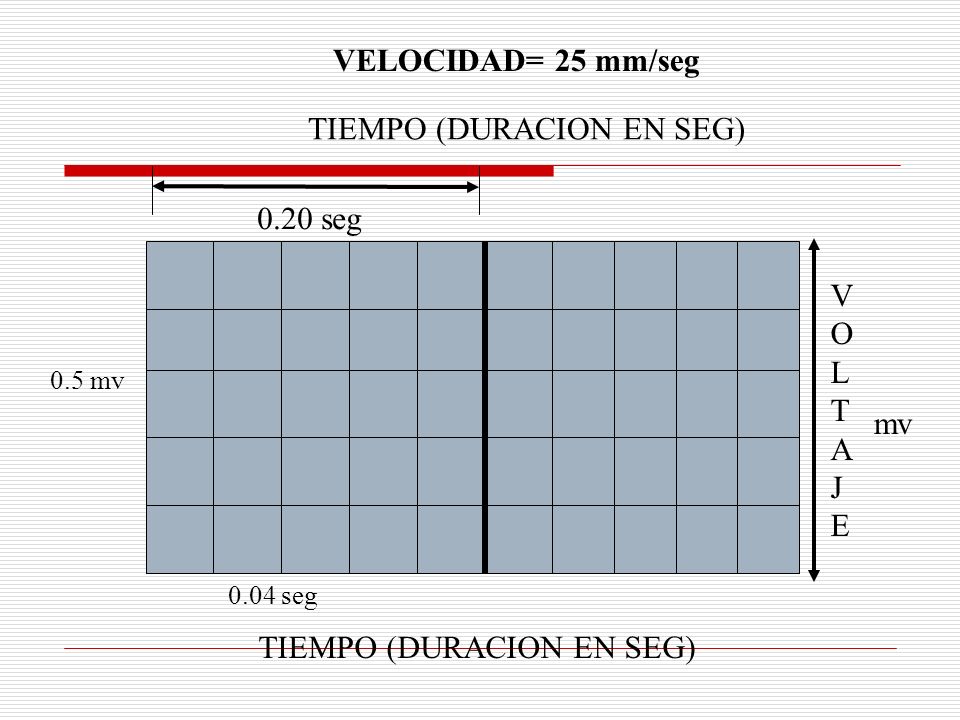

9 TIEMPO (DURACION EN SEG)
VELOCIDAD= 25 mm/seg TIEMPO (DURACION EN SEG) 0.20 seg VOLTAJE 0.5 mv mv 0.04 seg TIEMPO (DURACION EN SEG)

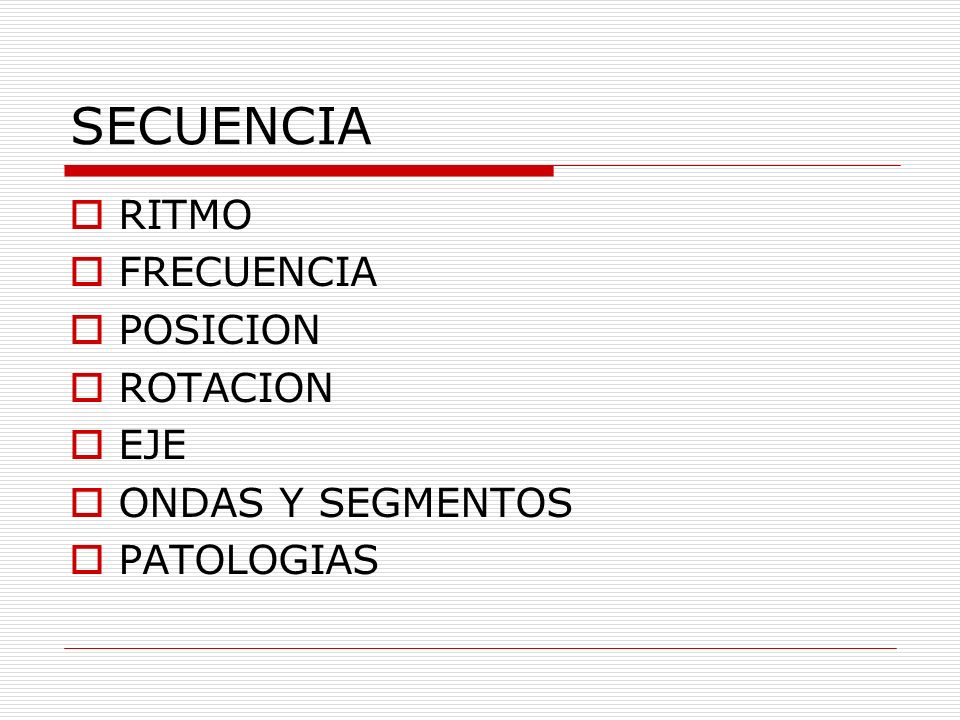

10 SECUENCIA RITMO FRECUENCIA POSICION ROTACION EJE ONDAS Y SEGMENTOS
PATOLOGIAS

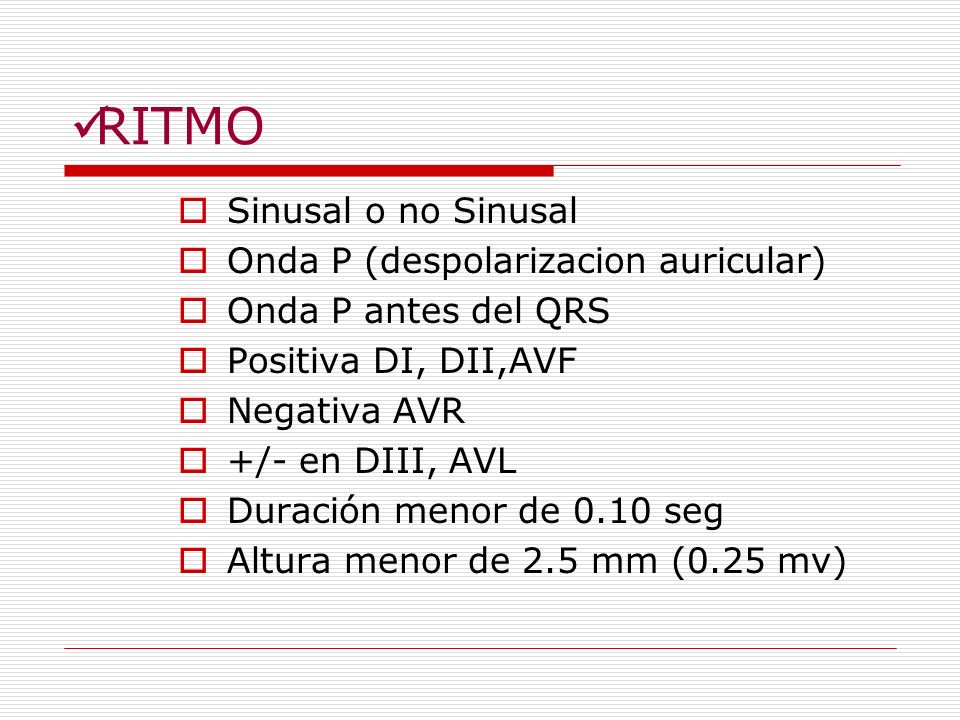

11 RITMO Sinusal o no Sinusal Onda P (despolarizacion auricular)
Onda P antes del QRS Positiva DI, DII,AVF Negativa AVR +/- en DIII, AVL Duración menor de 0.10 seg Altura menor de 2.5 mm (0.25 mv)

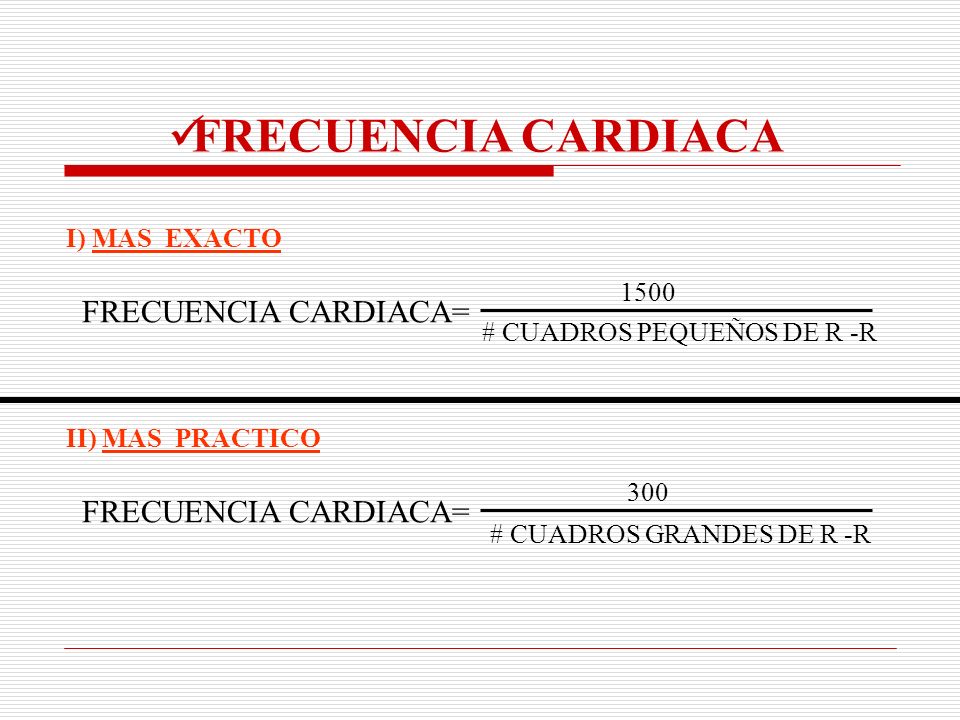

12 FRECUENCIA CARDIACA FRECUENCIA CARDIACA= FRECUENCIA CARDIACA=
I) MAS EXACTO 1500 FRECUENCIA CARDIACA= # CUADROS PEQUEÑOS DE R -R II) MAS PRACTICO 300 FRECUENCIA CARDIACA= # CUADROS GRANDES DE R -R

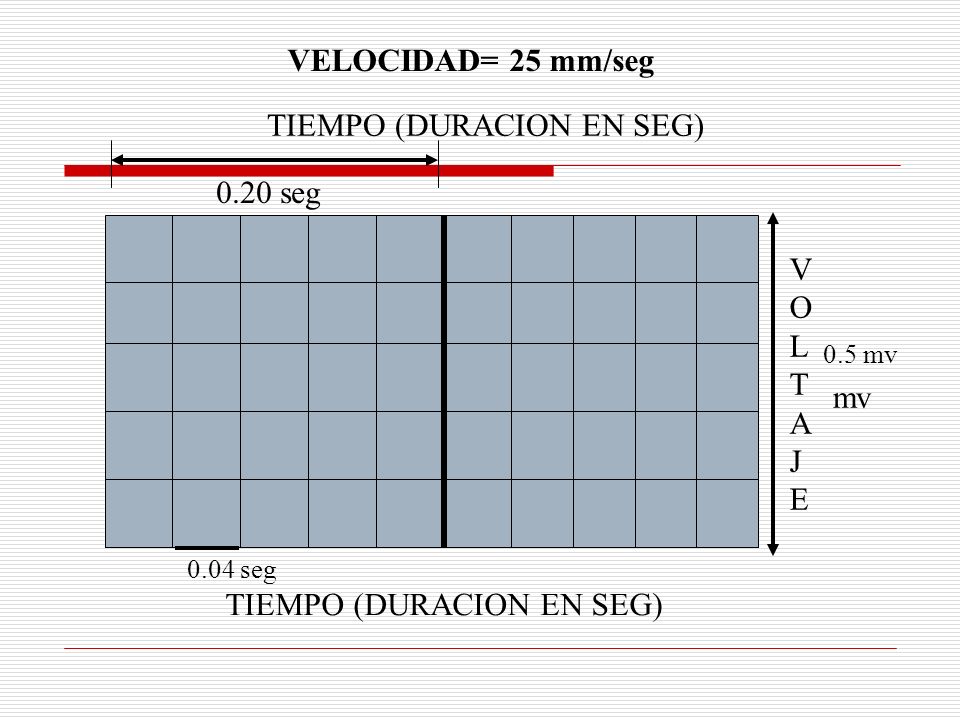

13 TIEMPO (DURACION EN SEG)
VELOCIDAD= 25 mm/seg TIEMPO (DURACION EN SEG) 0.20 seg VOLTAJE 0.5 mv mv 0.04 seg TIEMPO (DURACION EN SEG)

14 300 FRECUENCIA CARDIACA= # CUADROS GRANDES DE R -R 300 150 100 75 60 50 30 10 5 3 2 C/ CUADRITO=

15

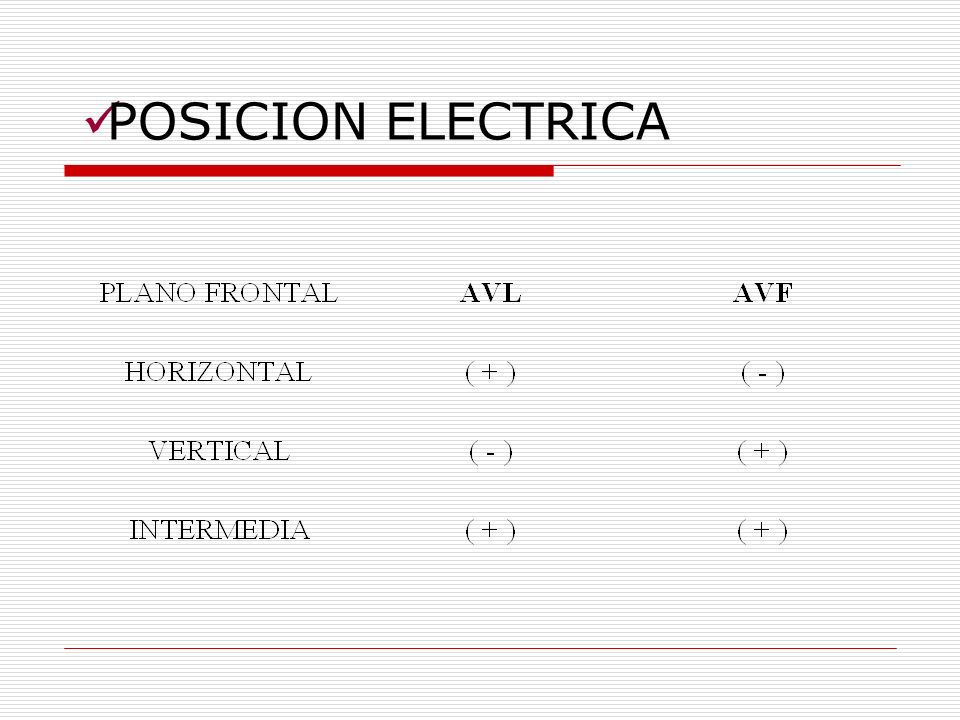

16 POSICION ELECTRICA

17 POSICION VERTICAL AVL ( - ) AVF ( + )

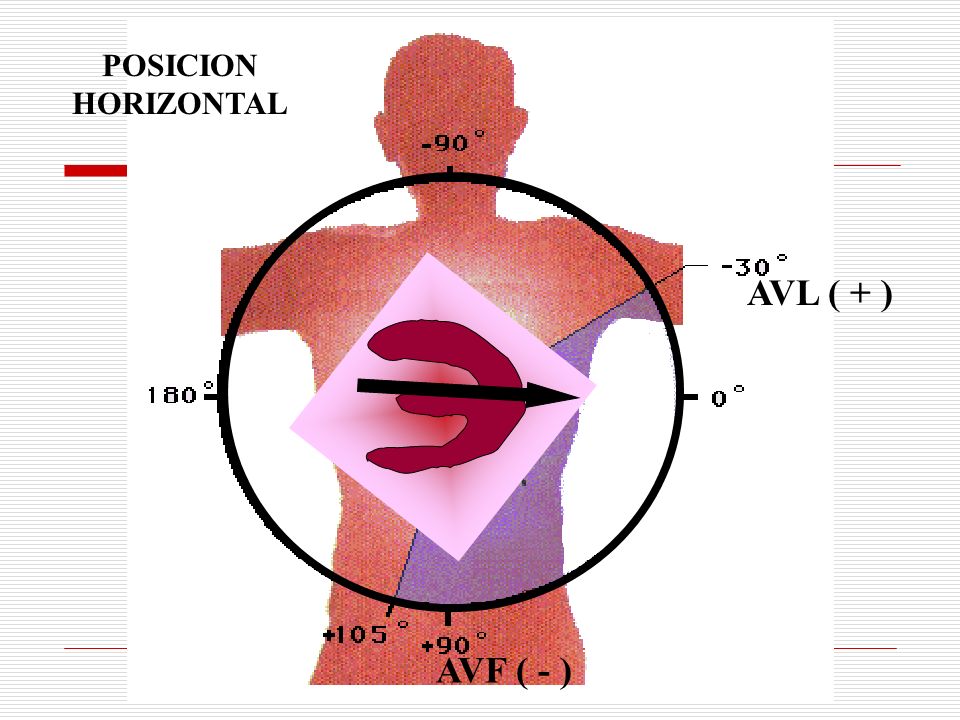

18 POSICION HORIZONTAL AVL ( + ) AVF ( - )

19 POSICION INTERMEDIA AVL ( + ) AVF ( + )

20

21 ROTACION DEXTRORROTACION.- S en DI y Q en DIII (SI,QIII)
Predominio de prec. Derechas Transición a la izquierda LEVORROTACION Q en DI y S en DIII (QI,SIII) Transición a la derecha

22 EJE ELECTRICO (âQRS) I)CUADRANTES II)TRIANGULO DE EITHOVEN
III)ISODIFASICAS/PERPENDICULARES III)DERIV. DE MAYOR VOLTAJE

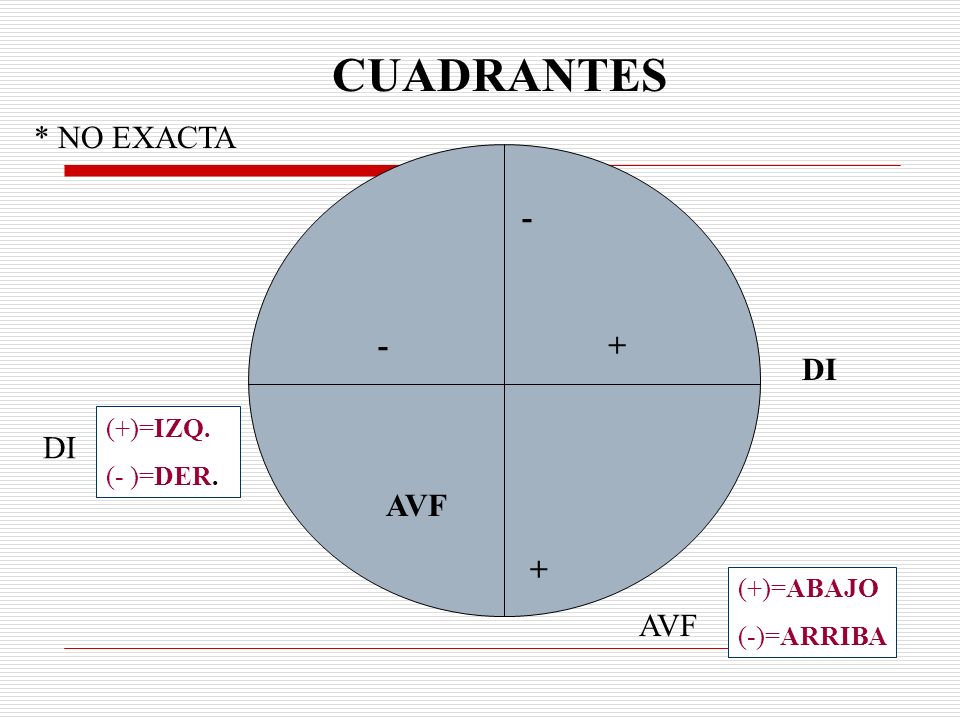

23 CUADRANTES * NO EXACTA - - + DI DI AVF + AVF (+)=IZQ. (- )=DER.
(+)=ABAJO (-)=ARRIBA AVF

24 TRIANGULO DE EITHOVEN SE TOMA EN CUENTA DI, DII, DIII DI + DII = DIII
SE MIDE LA ALTURA DE R (mm) SE SACA LO POSITIVO - NEGATIVO DE LA RESULTANTE-SE TRAZA UNA LINEA PARALELA AL CENTRO EN CADA DERIVACION (DI Y DII EN DONDE SE CRUCEN SE MARCA SE DIRIGE UNA LINEA DEL CENTRO A LA MARCA LUEGO SE SITUA EL EJE EN GRADOS

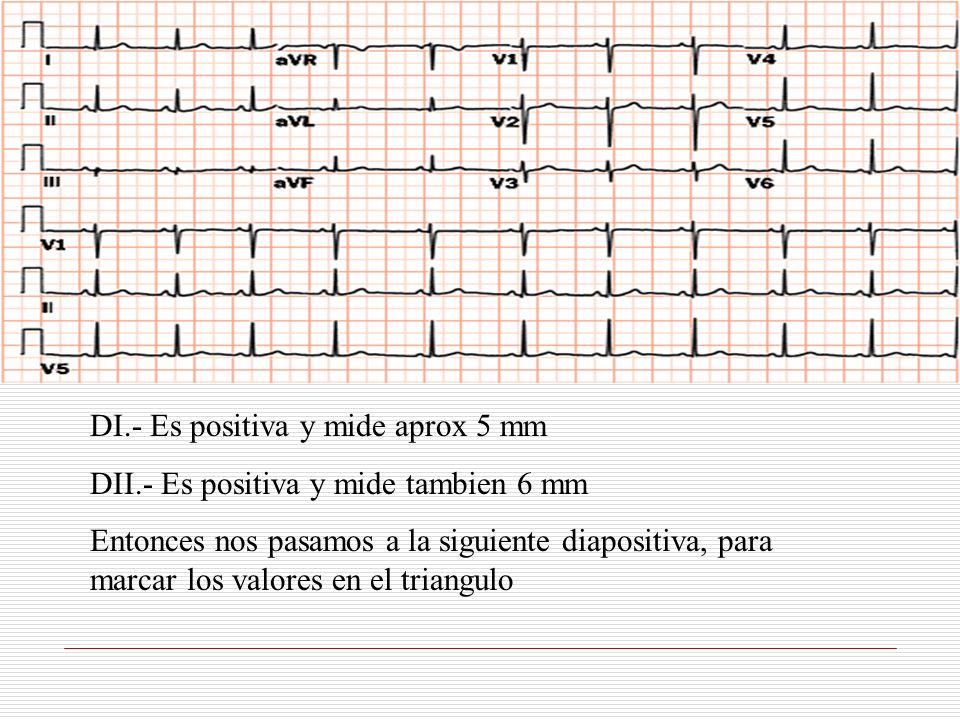

25 DI.- Es positiva y mide aprox 5 mm
DII.- Es positiva y mide tambien 6 mm Entonces nos pasamos a la siguiente diapositiva, para marcar los valores en el triangulo

26 SE TRAZAN LAS LINEAS DIII DII DI + - VECTOR RESULTANTE

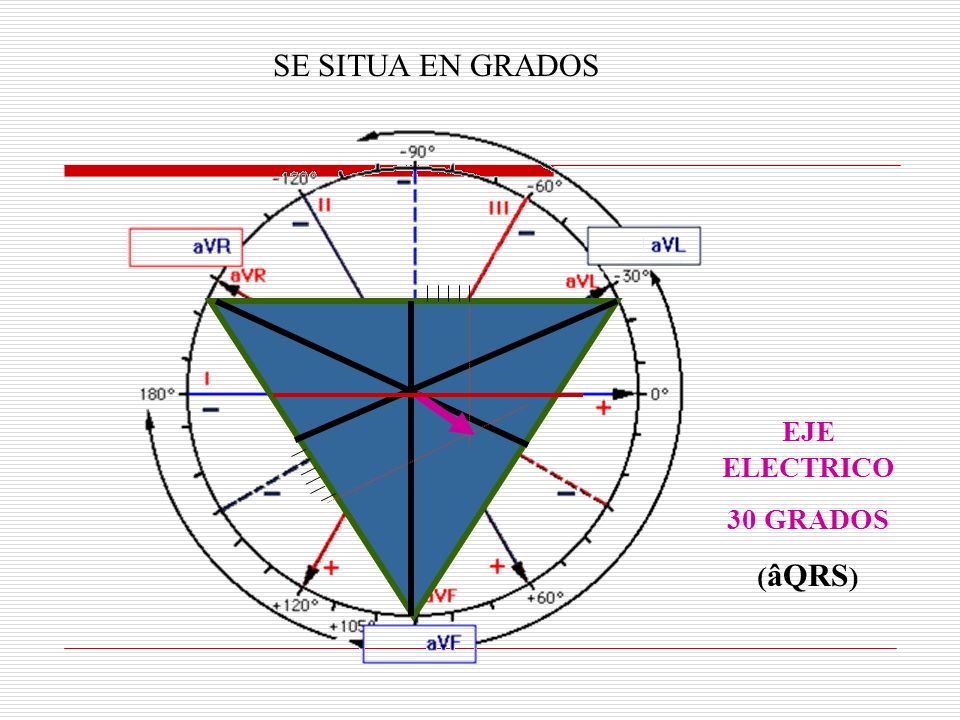

27 SE SITUA EN GRADOS EJE ELECTRICO 30 GRADOS (âQRS)

28 ISODIFASICAS/PERPENDICULARES
1) MEMORIZAR EN CUANTOS GRADOS SE SITUAN LA POSITIVIDAD Y NEGATIVIDAD DE LAS DERIVACIONES STANDARD (DI--AVF) 2)CONOCER CUALES SON PERPENDICULARES (DI-AVF; DII-AVL; DIII-AVR) 3)BUSCAR SI HAY ALGUNA ISODIFASICA ( DIFERENCIA DE + Y - ES IGUAL A CERO) (MISMA VOLTAJE ARRIBA QUE ABAJO) 4)SI ES ISODIFASICA LA LINEA SE QUEDA EN EL CENTRO DEL CIRCULO 5)SE BUSCA LA PERPENDICULAR 6)A DONDE SE DIRIJA ESTA, ESTARA EL EJE ELECTRICO

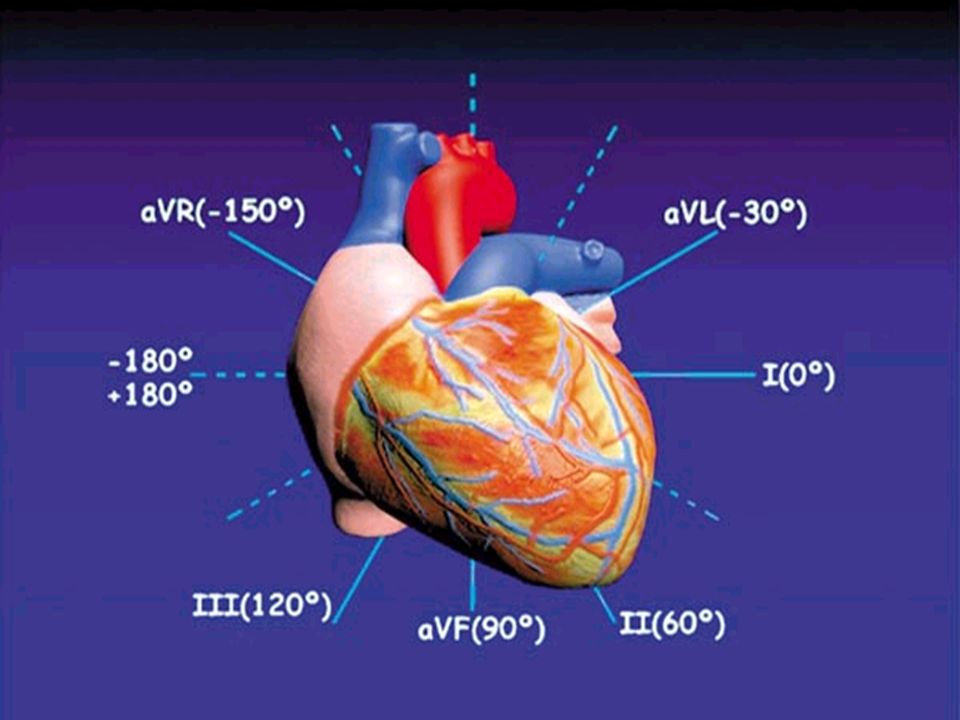

29

30 DERIVACION POSITIVO NEGATIVO
DI ° /- 180° DII ° ° DIII ° ° AVR ° ° AVL ° ° AVF ° °

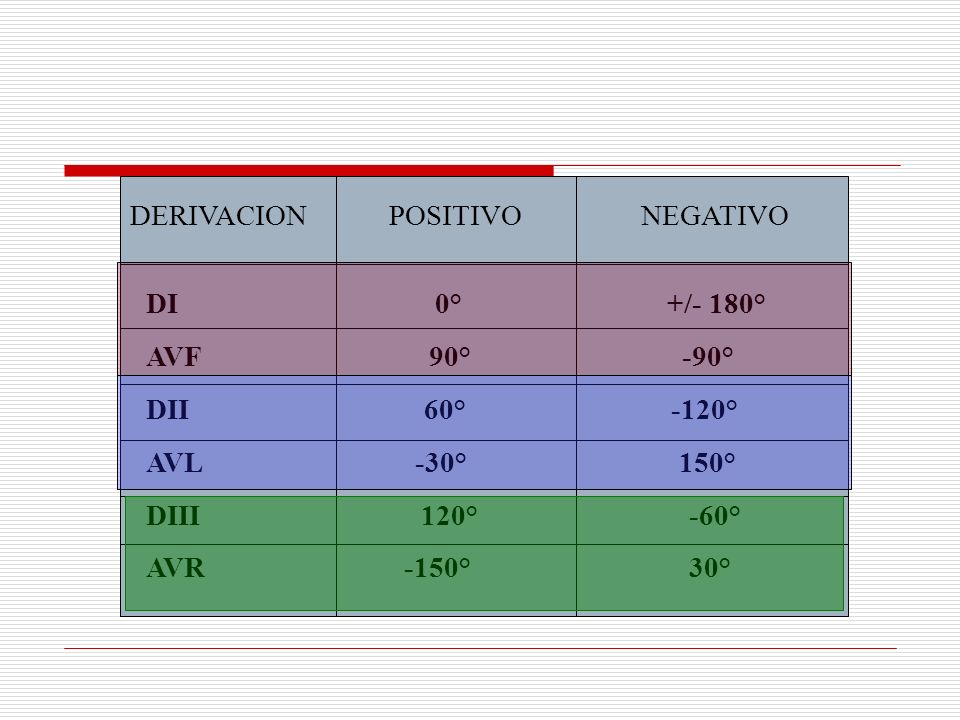

31 DERIVACION POSITIVO NEGATIVO
DI ° /- 180° AVF ° ° DII ° ° AVL ° ° DIII ° ° AVR ° °

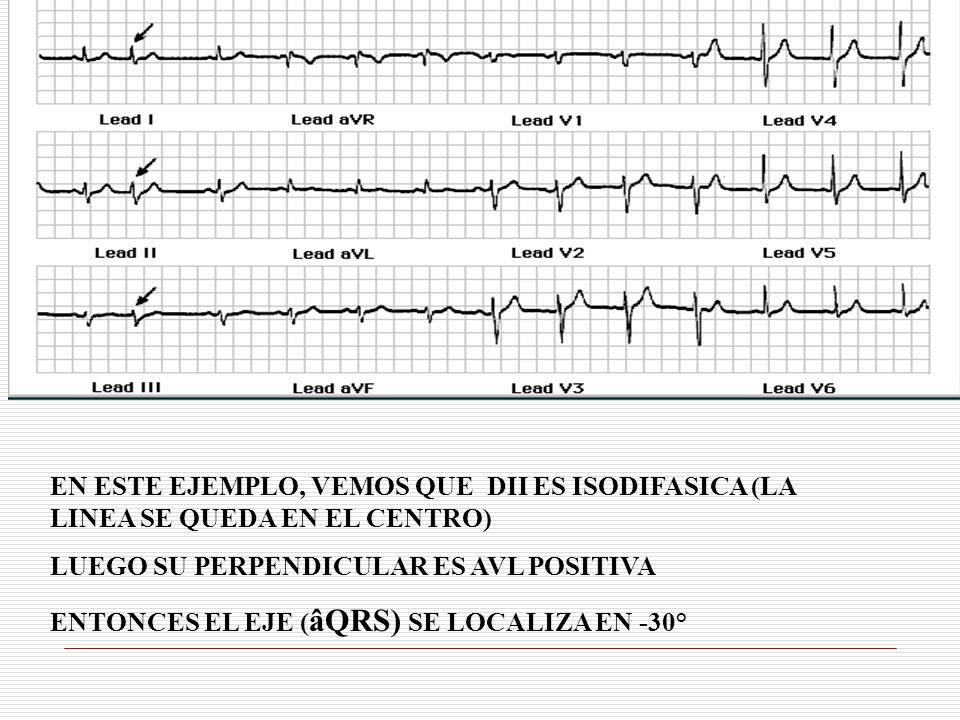

32 EN ESTE EJEMPLO, VEMOS QUE DII ES ISODIFASICA (LA LINEA SE QUEDA EN EL CENTRO)
LUEGO SU PERPENDICULAR ES AVL POSITIVA ENTONCES EL EJE (âQRS) SE LOCALIZA EN -30°

33 2 DERIVACIONES MAYORES 1)SE LOCALIZAN LAS 2 DERIVACIONES POSITIVAS DE MAYOR VOLTAJE (R) 2)SE SITUAN EN LOS GRADOS 3)EL EJE ESTA EN LA MITAD DE ESTAS 2 DERIVACIONES

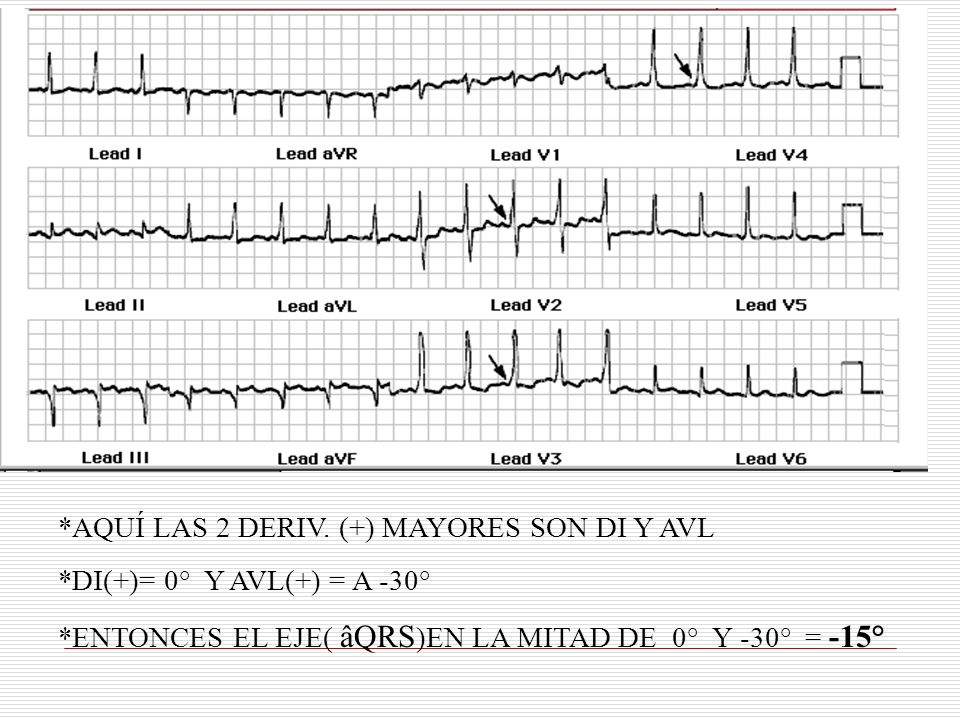

34 *AQUÍ LAS 2 DERIV. (+) MAYORES SON DI Y AVL
*DI(+)= 0° Y AVL(+) = A -30° *ENTONCES EL EJE( âQRS)EN LA MITAD DE 0° Y -30° = -15°

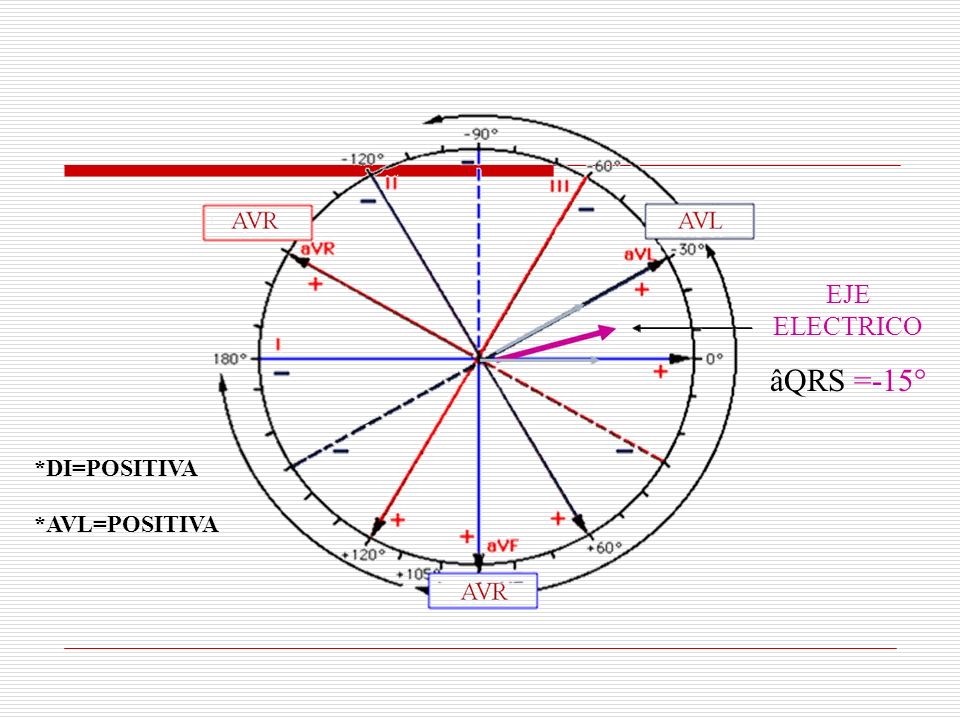

35 EJE ELECTRICO âQRS =-15° *DI=POSITIVA *AVL=POSITIVA

36 OTRA FORMA DERIV. DI Y AVF

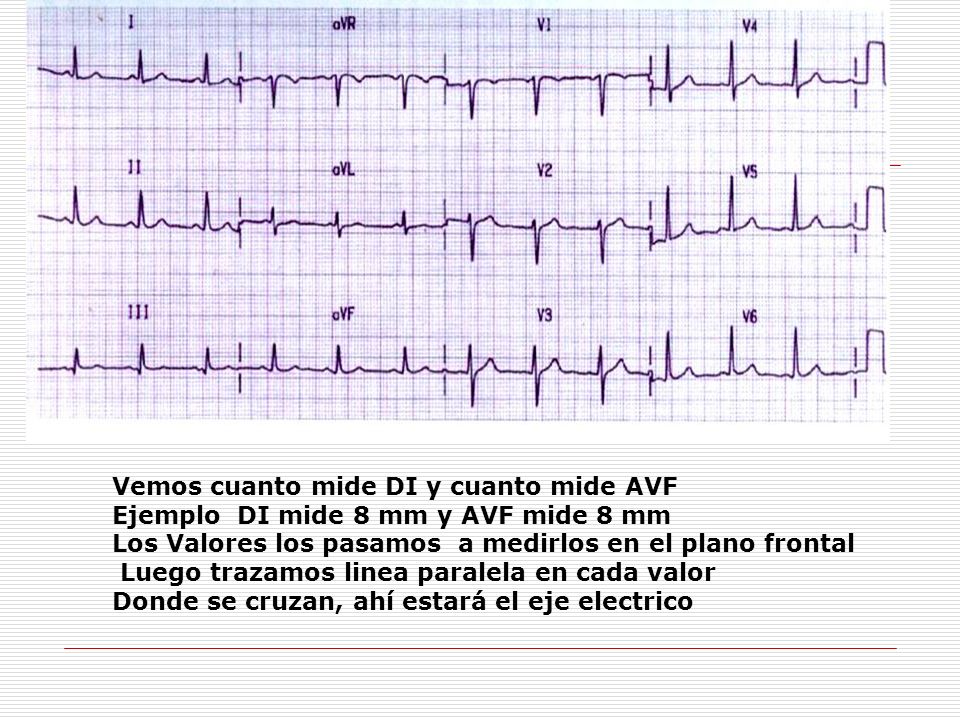

37 Vemos cuanto mide DI y cuanto mide AVF
Ejemplo DI mide 8 mm y AVF mide 8 mm Los Valores los pasamos a medirlos en el plano frontal Luego trazamos linea paralela en cada valor Donde se cruzan, ahí estará el eje electrico

38 ( - ) ( - ) (+) DI AQUÍ ESTÁ EL EJE (+) AVF

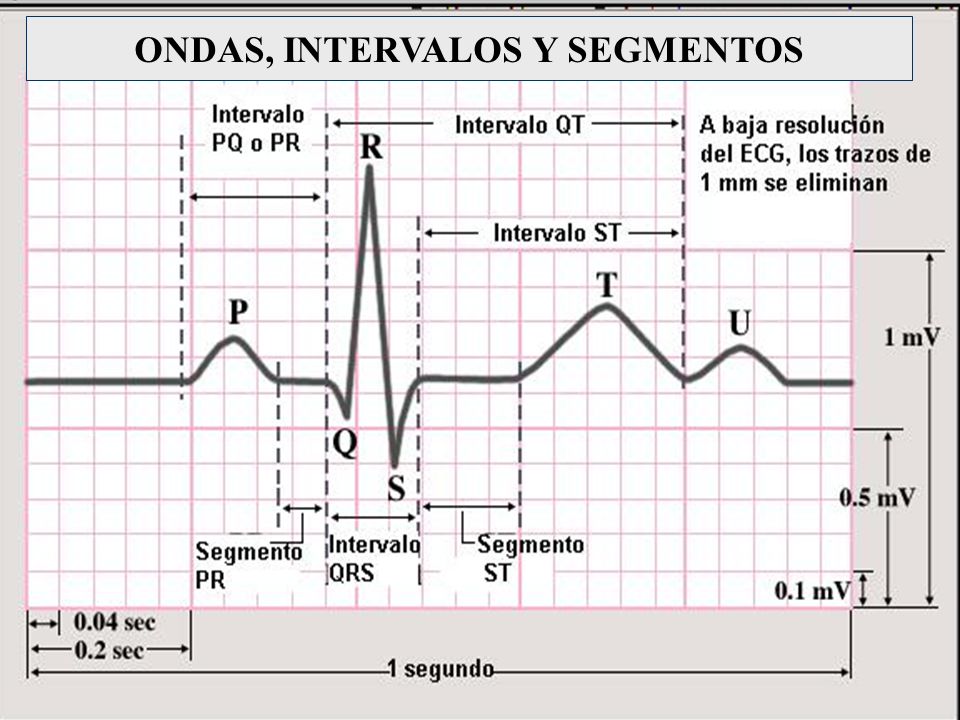

39 ONDAS, INTERVALOS Y SEGMENTOS

40 PATOLOGIAS CRECIMIENTOS O HIPERTROFIAS BLOQUEOS AURICU-VENTRIC
BLOQUEOS DE RAMA ISQUEMIA, LESION, NECROSIS SOBRECARGAS SISTOLICA O DIAST. TRASTORNOS DEL RITMO ETC,ETC
