1 Pavón, Nieves Álvarez, Jesús María Departamento de Ingeniería Electrónica, Sistemas Informáticos y Automática, Escuela Politécnica Superior, Universidad de Huelva. Ballesteros, Julio Departamento de Informática, Escuela Politécnica, Universidad de Extremadura.

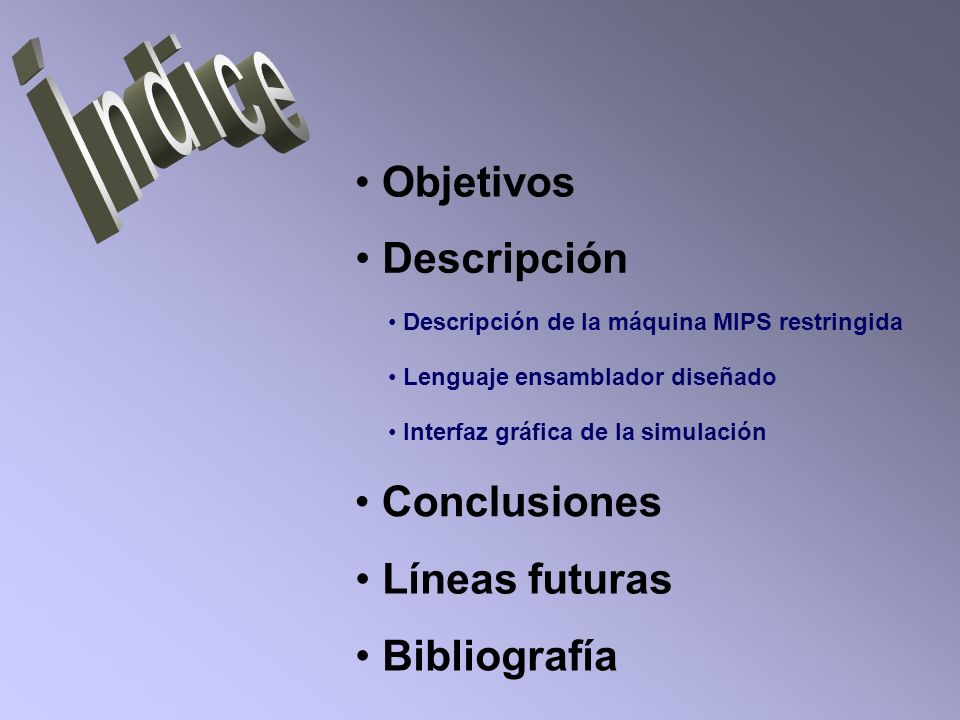

2 Objetivos Descripción Descripción de la máquina MIPS restringida Lenguaje ensamblador diseñado Interfaz gráfica de la simulación Líneas futuras Conclusiones Bibliografía

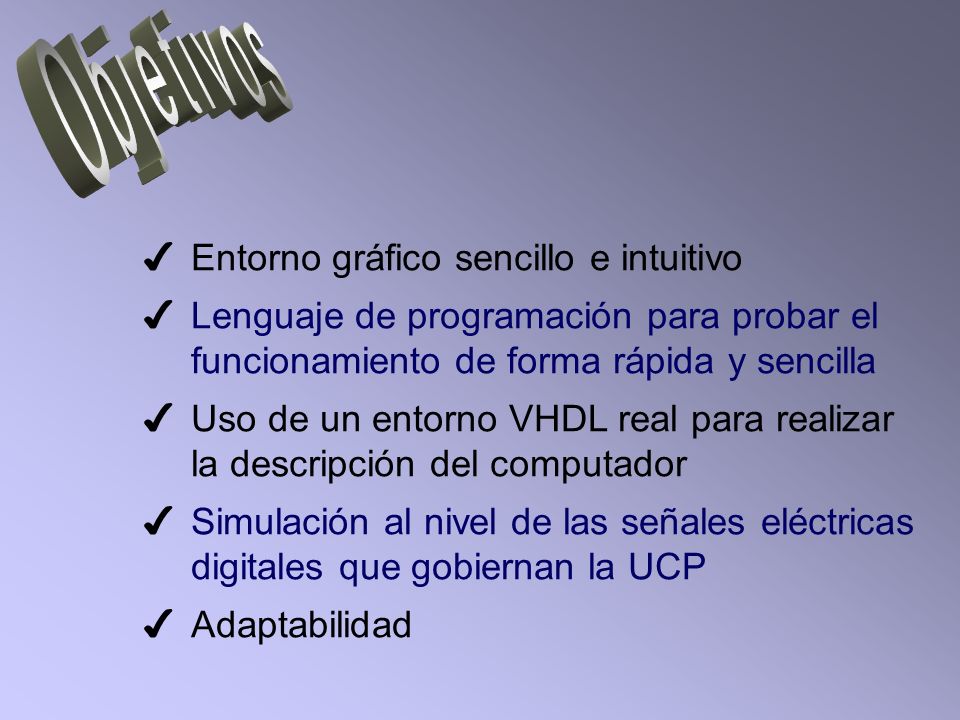

3 4 Entorno gráfico sencillo e intuitivo 4 Lenguaje de programación para probar el funcionamiento de forma rápida y sencilla 4 Uso de un entorno VHDL real para realizar la descripción del computador 4 Simulación al nivel de las señales eléctricas digitales que gobiernan la UCP 4 Adaptabilidad

4 de la máquina MIPS restringida 4 Arquitectura tipo RISC segmentada (profundidad de 5 etapas) 4 Dos formatos de instrucción IFIDEXMEMWB CONTROL RIESGOS

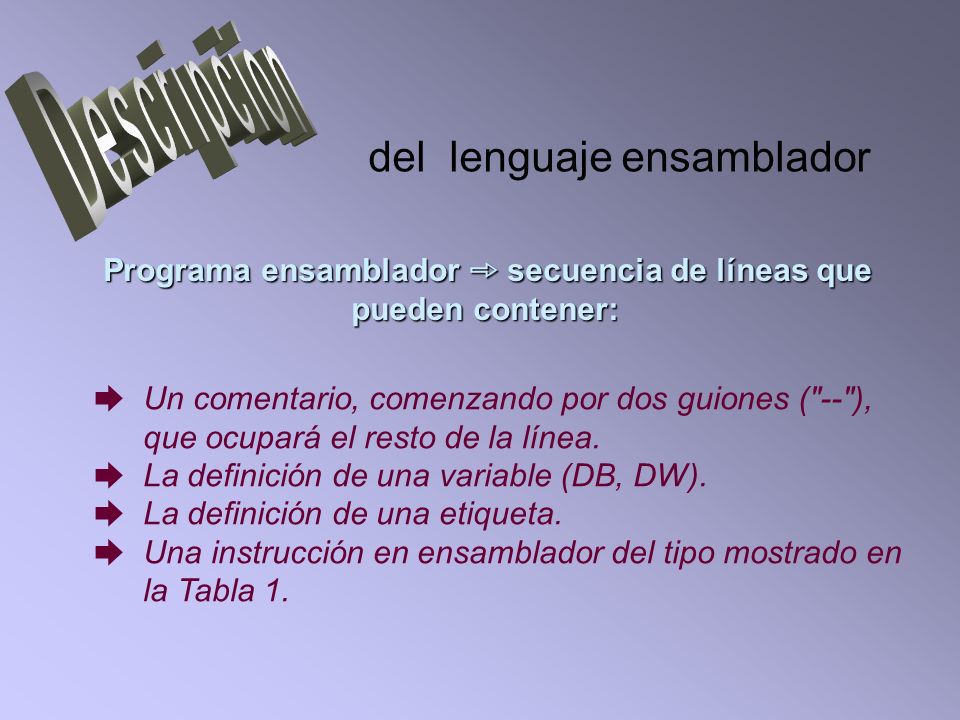

5 del lenguaje ensamblador Programa ensamblador  secuencia de líneas que pueden contener: Programa ensamblador  secuencia de líneas que pueden contener: è Un comentario, comenzando por dos guiones ("--"), que ocupará el resto de la línea. è La definición de una variable (DB, DW). è La definición de una etiqueta. è Una instrucción en ensamblador del tipo mostrado en la Tabla 1.

6 Tabla 1

7 de la interfaz gráfica de simulación El analizador gráfico permite realizar un seguimiento visual del comportamiento de la máquina ante un determinado conjunto de instrucciones Ensamblar el programa (Figura 1 y Figura 2)Figura 1 y Figura 2 Simular el programa ensamblado con VSIM (Figura 3)Figura 3 Terminar VSIM y analizar gráficamente la simulación (Figura 4)Figura 4

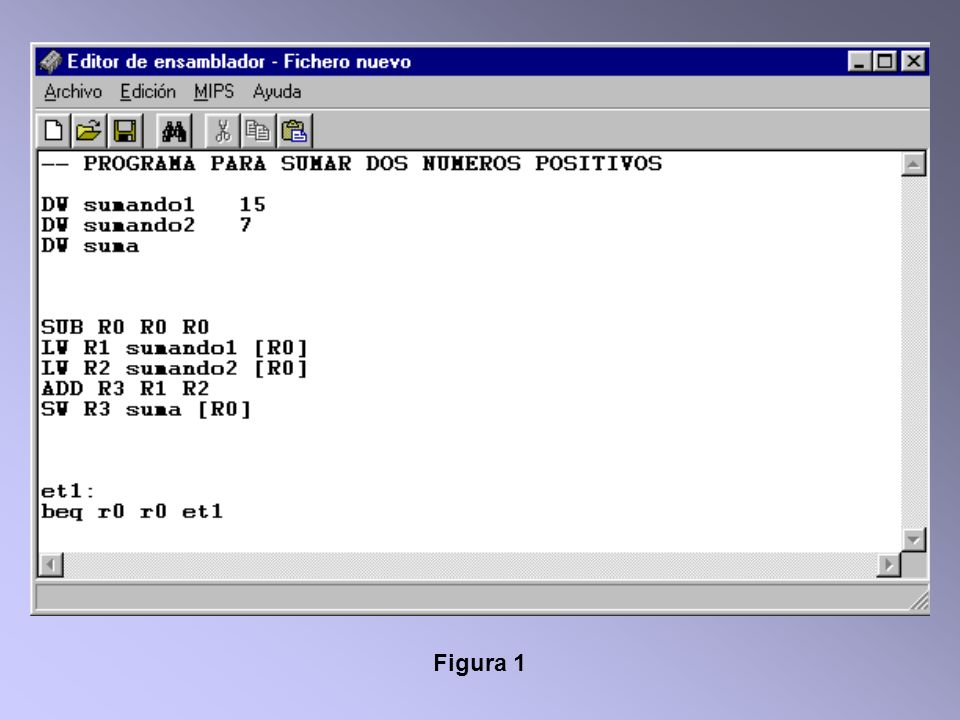

8 Figura 1

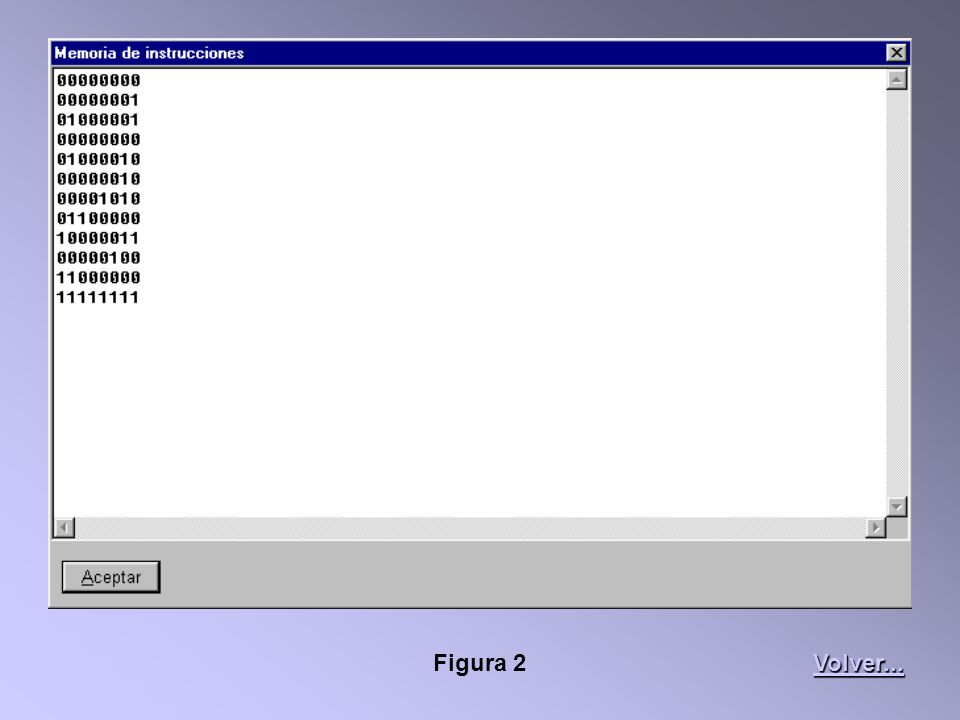

9 Figura 2 Volver...

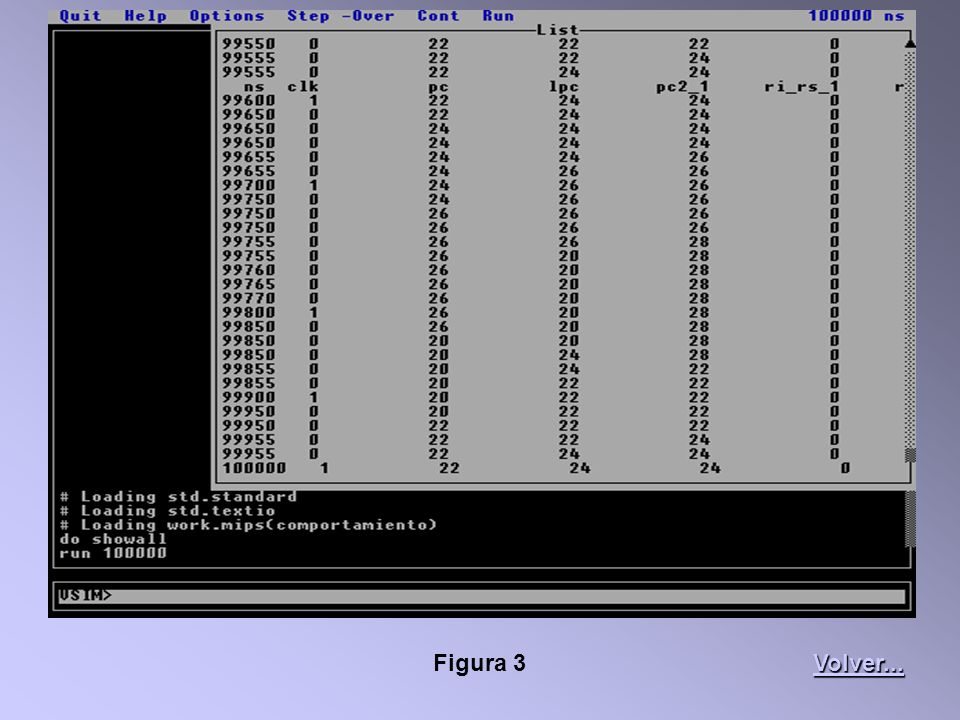

10 Figura 3 Volver...

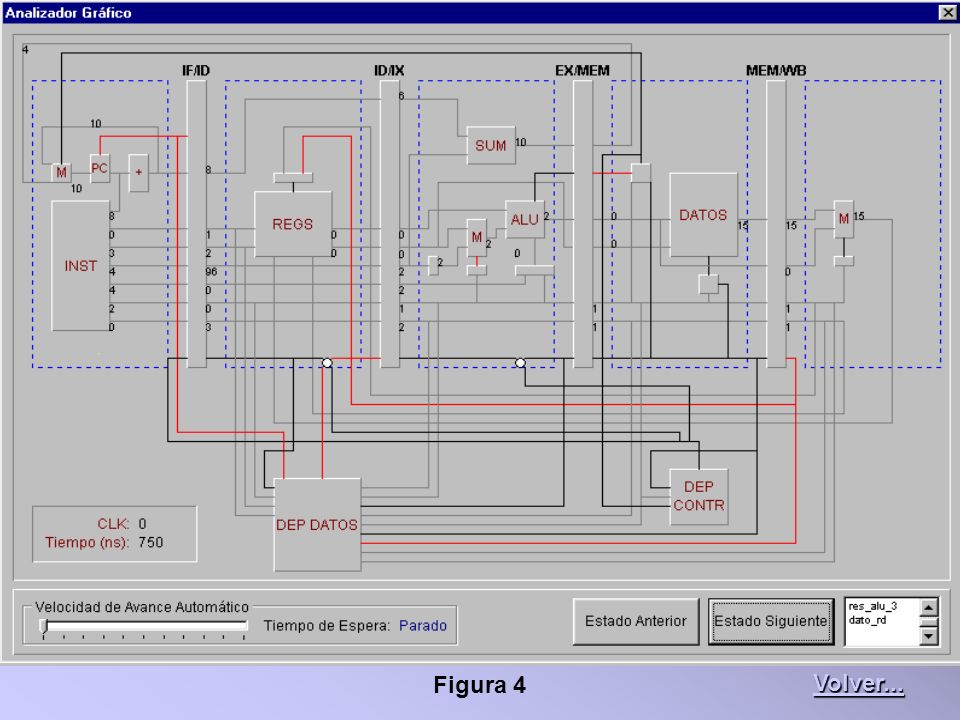

11 Figura 4 Volver...

12  Ventajas 4 Cumplimiento de los objetivos propuestos 4 Método sencillo e intuitivo para comprender los fundamentos básicos de una unidad segmentada, gracias al entorno gráfico. 4 El uso de un entorno VHDL real amplía las posibilidades del sistema

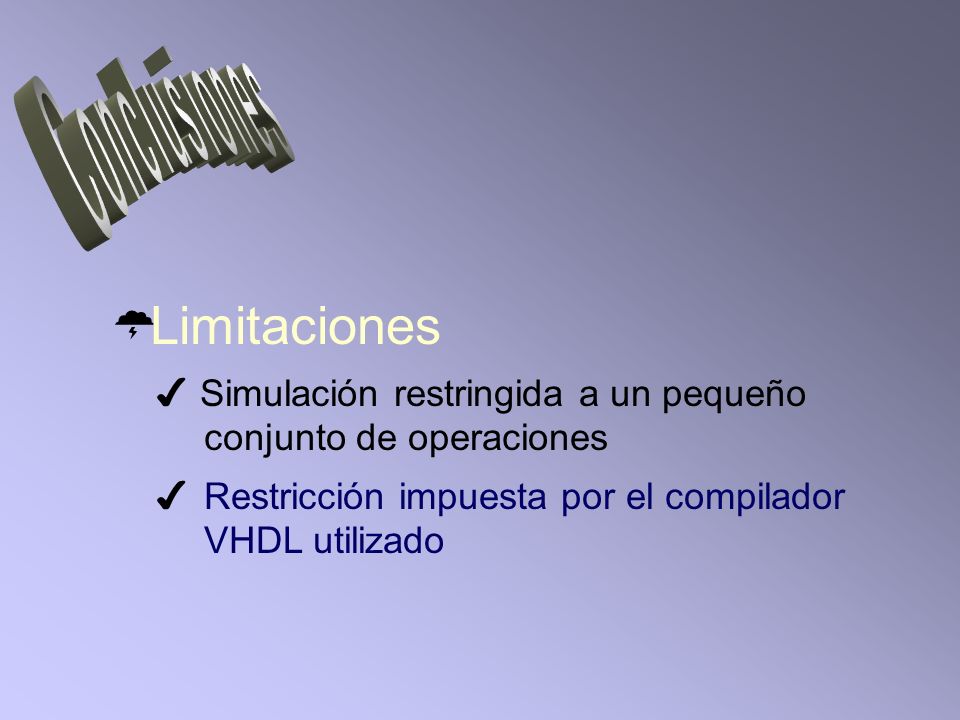

13  Limitaciones 4 Simulación restringida a un pequeño conjunto de operaciones 4 Restricción impuesta por el compilador VHDL utilizado

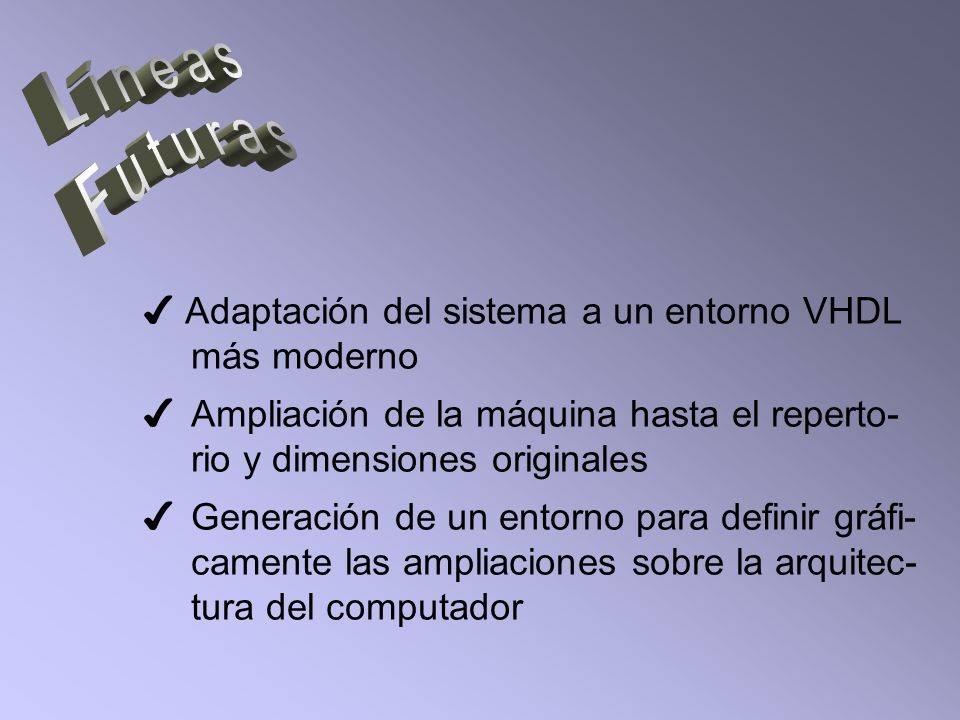

14 4 Adaptación del sistema a un entorno VHDL más moderno 4 Ampliación de la máquina hasta el reperto- rio y dimensiones originales 4 Generación de un entorno para definir gráfi- camente las ampliaciones sobre la arquitec- tura del computador

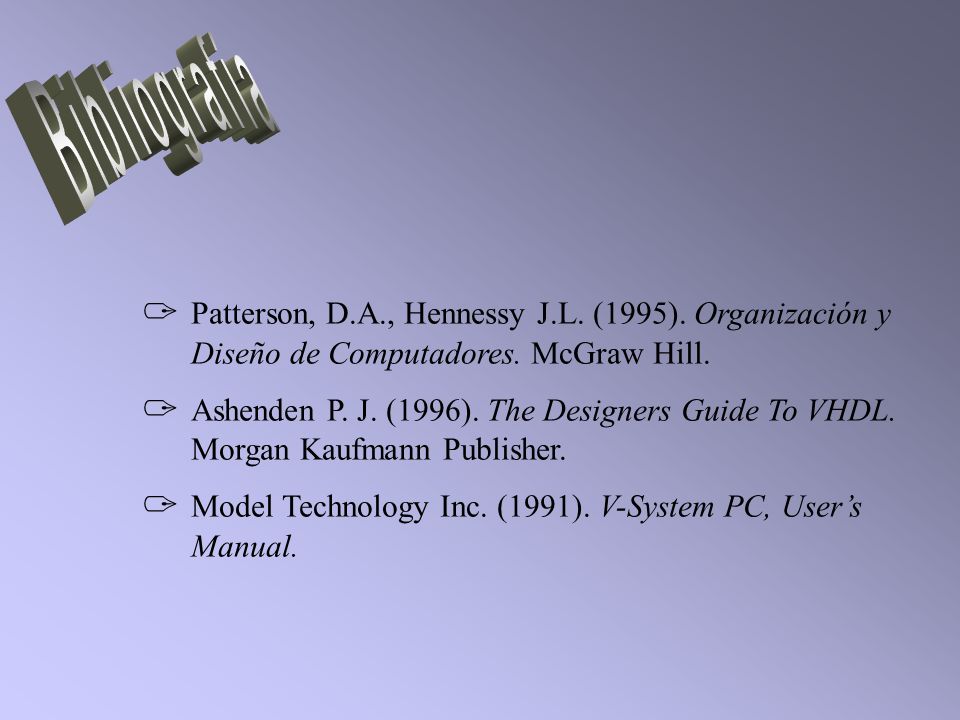

15  Patterson, D.A., Hennessy J.L. (1995). Organización y Diseño de Computadores. McGraw Hill. 1 Ashenden P. J. (1996). The Designers Guide To VHDL. Morgan Kaufmann Publisher. 1 Model Technology Inc. (1991). V-System PC, User’s Manual.
