1 Fermín Sánchez Carracedo Universitat Politècnica de Catalunya
Características deseables en un Procesador Pedagógico para la enseñanza básica de Arquitectura de Computadores Fermín Sánchez Carracedo Universitat Politècnica de Catalunya

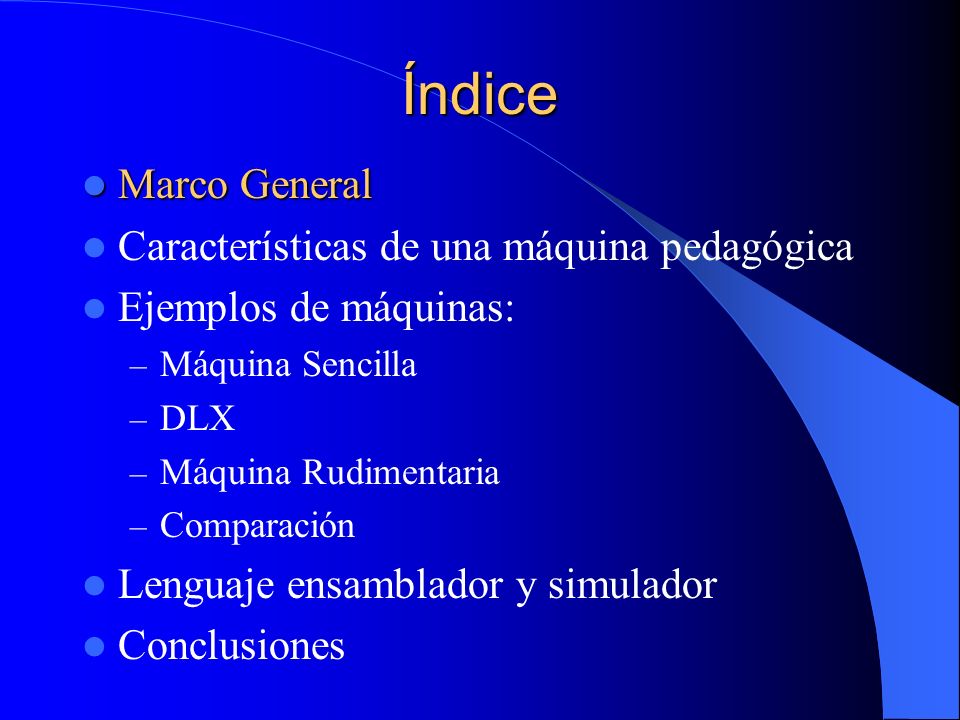

2 Índice Marco General Características de una máquina pedagógica
Ejemplos de máquinas: Máquina Sencilla DLX Máquina Rudimentaria Comparación Lenguaje ensamblador y simulador Conclusiones

3 Marco General Aprendizaje en primera asignatura sobre AC en Ingeniería Informática Objetivo: que el alumno entienda Arquitectura von Newman Misión de cada componente

4 Arquitectura von Neumann Memoria
= Banco de registros grande Contiene instrucciones y datos Jerarquía: cursos posteriores

5 Arquitectura von Neumann Entrada/Salida
Cursos posteriores Se requieren conocimientos básicos de programación Concepto de concurrencia difícil Se puede estudiar un modelo sencillo totalmente secuencial

6 Arquitectura von Neumann Unidad Central de Proceso
UP y UC sencillas y bien diferenciadas UC: 1 estado = 1 fase ejecución UP: Componentes básicos para entender la ejecución secuencial de instrucciones

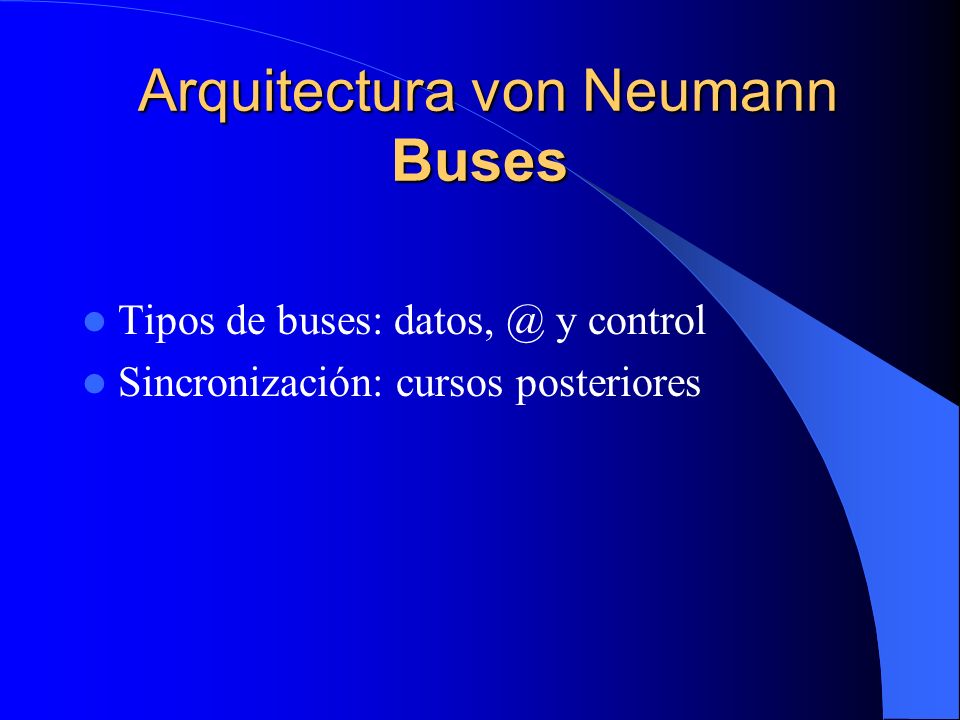

7 Arquitectura von Neumann Buses
Tipos de buses: y control Sincronización: cursos posteriores

8 Índice Marco General Características de una máquina pedagógica
Ejemplos de máquinas: Máquina Sencilla DLX Máquina Rudimentaria comparación Lenguaje ensamblador y simulador Conclusiones

9 Características: ISA Arquitectura ortogonal y sencilla
RISC de carga-almacenamiento Instrucciones: pocas y básicas Tres tipos de instrucciones Aritmético-lógicas R-R: +, -, >>, AND/OR Transferencia Memoria-Banco Registros Salto

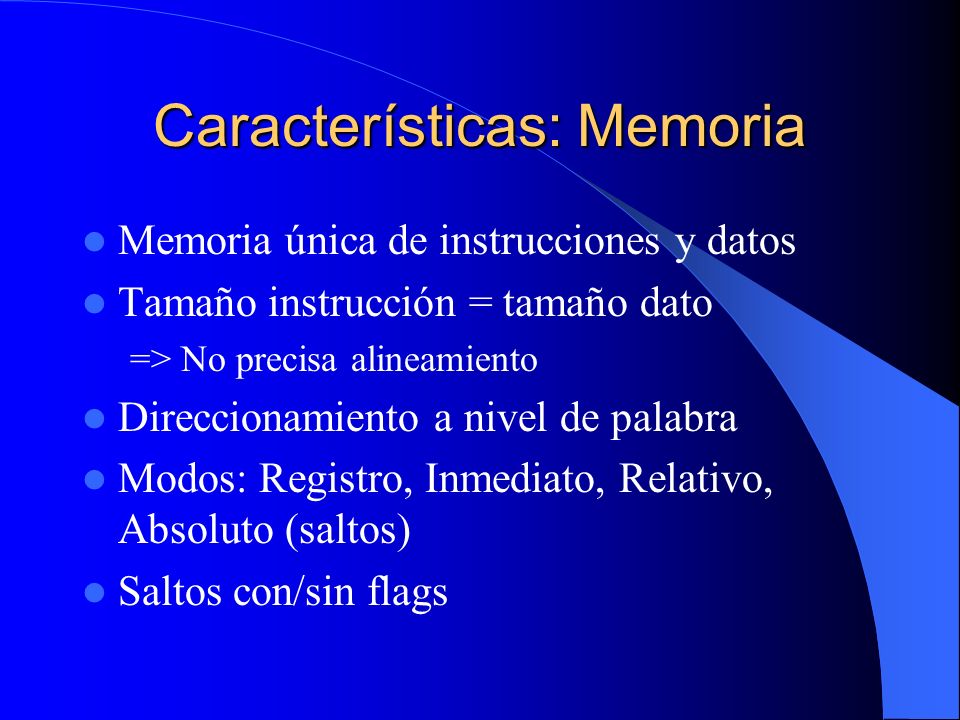

10 Características: Memoria
Memoria única de instrucciones y datos Tamaño instrucción = tamaño dato => No precisa alineamiento Direccionamiento a nivel de palabra Modos: Registro, Inmediato, Relativo, Absoluto (saltos) Saltos con/sin flags

11 Características: UP Banco de registros “pequeño”: 16x16
PC direcciona toda la memoria IR: bits ALU sencilla: ops básicas (+, -,AND,>>) Registro de estado con pocos bits: Z, N, V, C

12 Índice Marco General Características de una máquina pedagógica
Ejemplos de máquinas: Máquina Sencilla DLX Máquina Rudimentaria Comparación Lenguaje ensamblador y simulador Conclusiones

13 Máquina Sencilla Arquitectura Memoria-Memoria Memoria: 128 x 16 bits
Direccionable a nivel de palabra Instrucciones: 16 bits Datos: Números naturales de 16 bits 1 bit de estado: Z 4 Instrucciones: ADD, MOV, CMP, BEQ

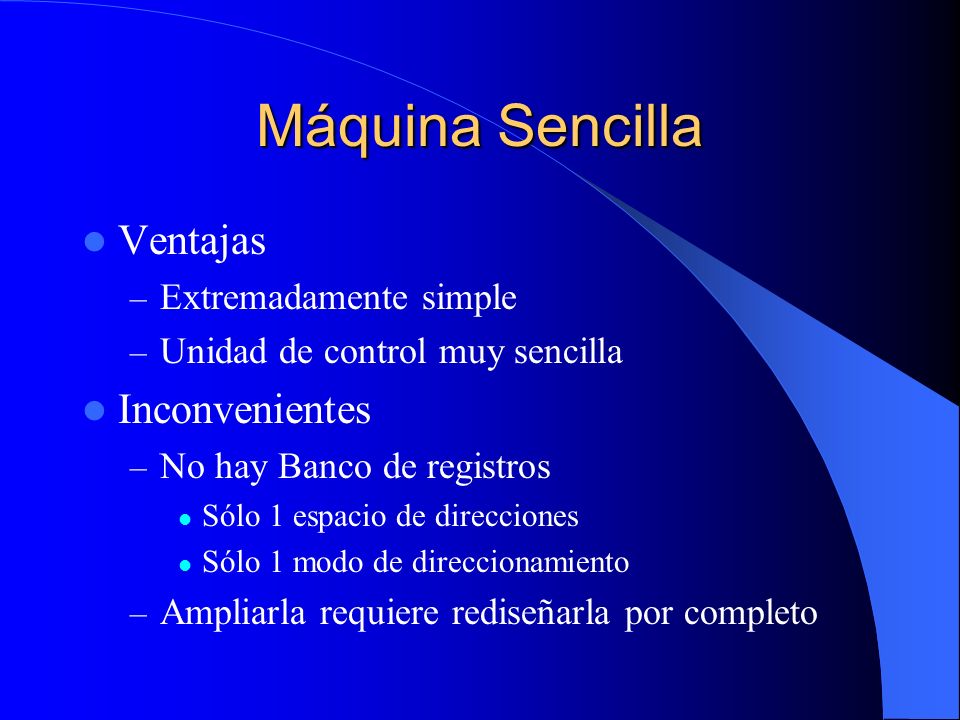

14 Máquina Sencilla Ventajas Inconvenientes Extremadamente simple
Unidad de control muy sencilla Inconvenientes No hay Banco de registros Sólo 1 espacio de direcciones Sólo 1 modo de direccionamiento Ampliarla requiere rediseñarla por completo

15 Índice Marco General Características de una máquina pedagógica
Ejemplos de máquinas: Máquina Sencilla DLX Máquina Rudimentaria Comparación Lenguaje ensamblador y simulador Conclusiones

16 DLX: Estructura Instrucciones de 32 bits Operandos de 8, 16 y 32 bits
Memoria: De instrucciones y de datos 232 x 8 bits cada una Direccionable a nivel de byte Requiere alineamiento

17 DLX: UP 2 Bancos de registros: Registro de estado: 1 bit (reales)
Enteros 32 x 32 bits FP 16 x 64 bits (32 x 32 bits) Registro de estado: 1 bit (reales) PC de 32 bits IR de 32 bits

18 DLX: Instrucciones Inmediato de 16 bits (constantes de 32)
Instrucciones enteras: +,-,*,/, AND,OR,XOR, >>,<< (aritméticos y lógicos) Instrucciones FP: +,-,*,/ CMP: activa bit registro de estado

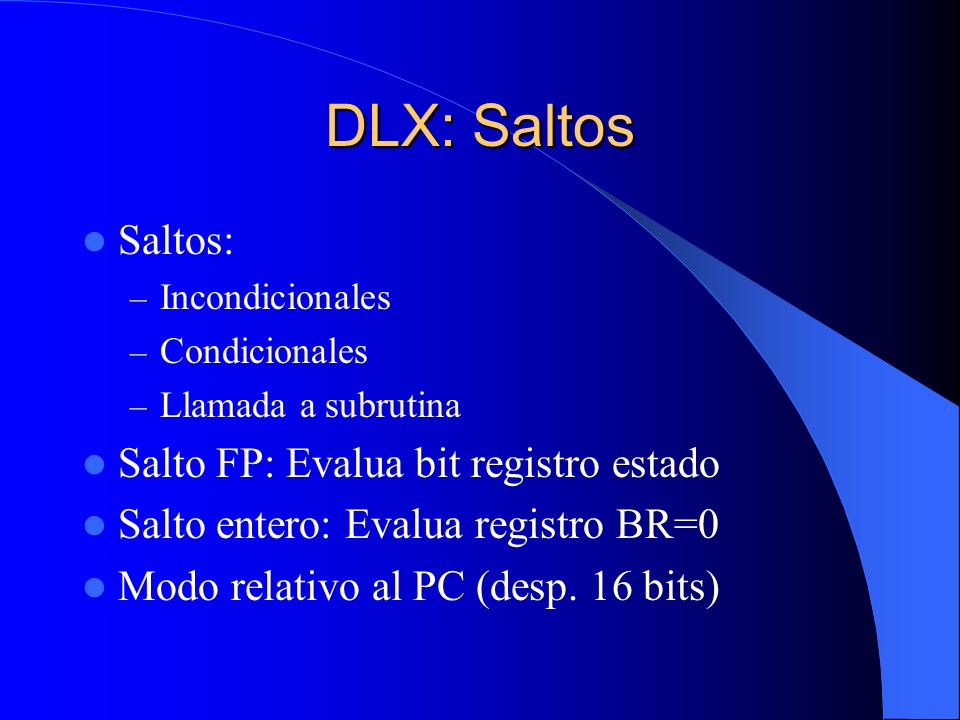

19 DLX: Saltos Saltos: Salto FP: Evalua bit registro estado
Incondicionales Condicionales Llamada a subrutina Salto FP: Evalua bit registro estado Salto entero: Evalua registro BR=0 Modo relativo al PC (desp. 16 bits)

20 DLX Ventajas Inconvenientes Muy bien documentado
Se pueden explicar conceptos avanzados en cursos posteriores usándolo completo Inconvenientes Demasiado complejo, pero… Se puede usar una versión simplificada

21 DLX: Simplificación Sólo instrucciones enteras
1 banco de registros Desaparece el hardware de reales Saltos homogéneos (sin registro de estado) Subrutinas NO Operandos 32 bits =>No requiere alineación Inclusión de registros para relacionar estados de la UC con fases de ejecución

22 Índice Marco General Características de una máquina pedagógica
Ejemplos de máquinas: Máquina Sencilla DLX Máquina Rudimentaria Comparación Lenguaje ensamblador y simulador Conclusiones

23 MR Memoria: Instrucciones: 16 bits Datos: enteros Ca2 de 16 bits
256 x 16 bits Direccionable a nivel de palabra Instrucciones: 16 bits Datos: enteros Ca2 de 16 bits

24 MR: UP y UC Banco de Registros: 8 x 16 bits PC: 8 bits IR: 16 bits
Registro de estado: N, Z, (V) UC: Sencilla:1 estado = 1fase de ejecución Existe versión optimizada (más compleja)

25 MR: Instrucciones Cargas y almacenamientos Saltos Aritmético-Lógicas:
Modo relativo con desplazamiento de 8 bits Saltos Condicionales e incondicionales Modo absoluto (8 bits) Aritmético-Lógicas: +, -, AND, >> lógico Inmediato de 5 bits (+, -)

26 MR Ventajas Inconvenientes Cumple con los requisitos deseados
UP diseñada ad-hoc (visión irreal) No es posible segmentarla para estudiar conceptos avanzados

27 Índice Marco General Características de una máquina pedagógica
Ejemplos de máquinas: Máquina Sencilla DLX Máquina Rudimentaria Comparación Lenguaje ensamblador y simulador Conclusiones

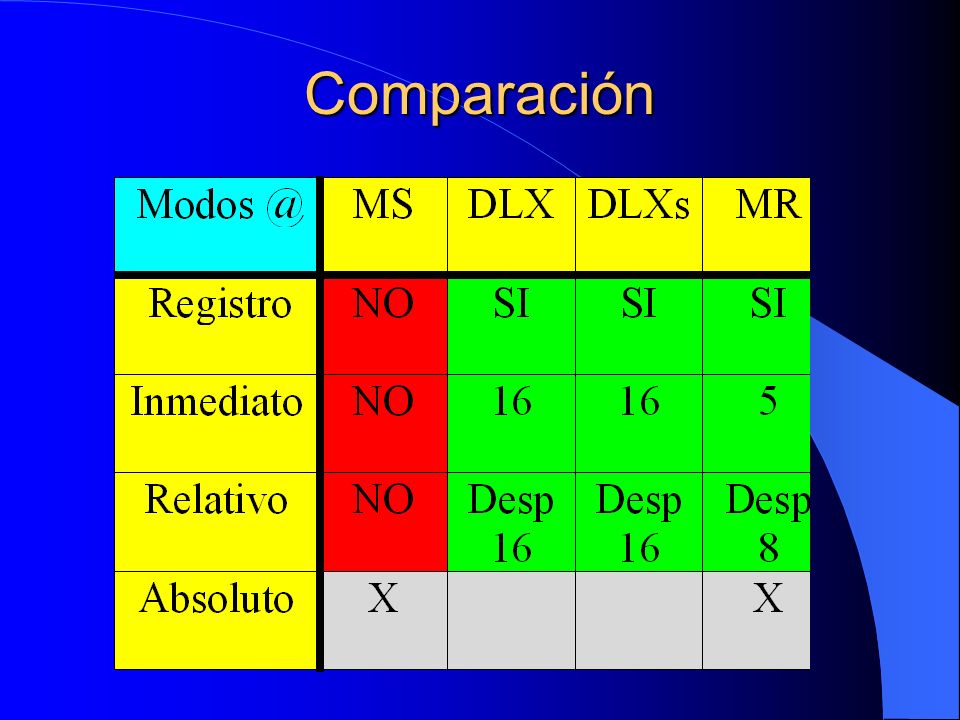

28 Comparación

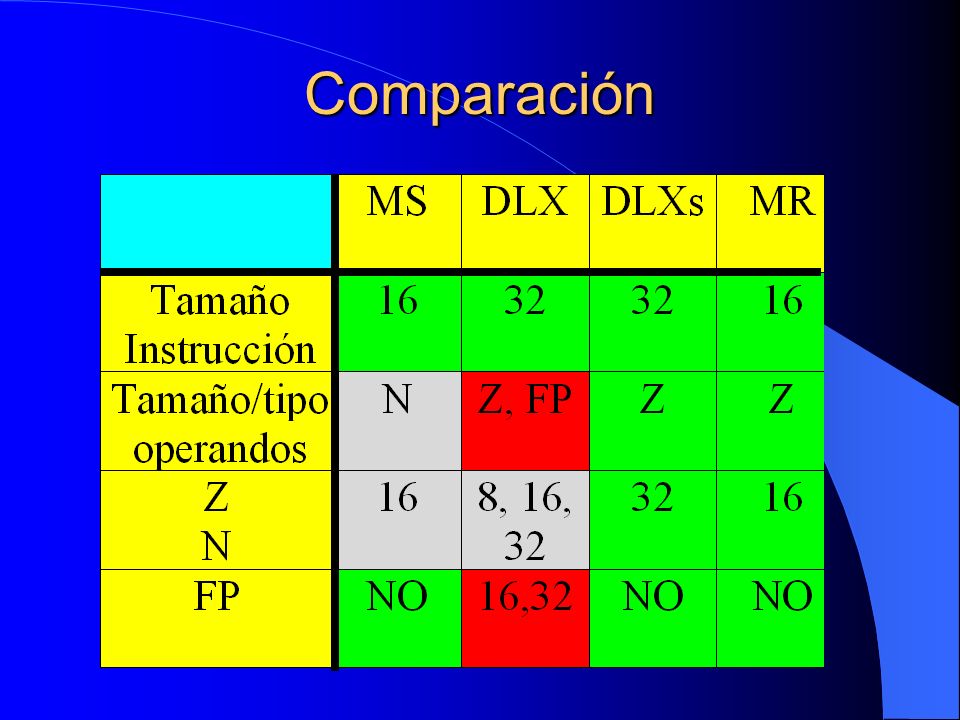

29 Comparación

30 Comparación

31 Comparación

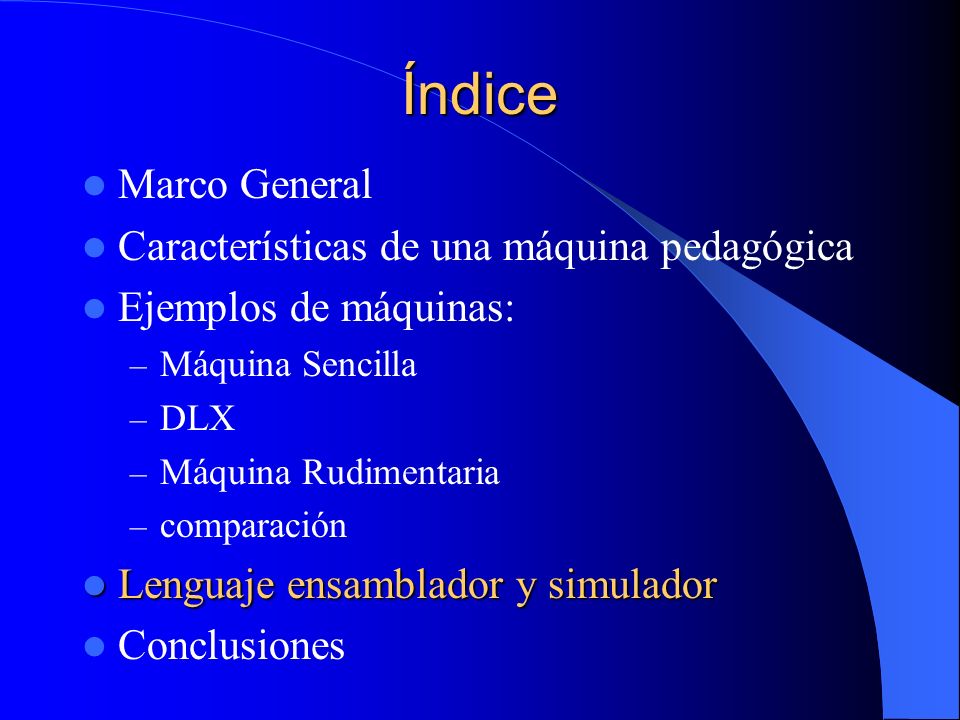

32 Índice Marco General Características de una máquina pedagógica
Ejemplos de máquinas: Máquina Sencilla DLX Máquina Rudimentaria comparación Lenguaje ensamblador y simulador Conclusiones

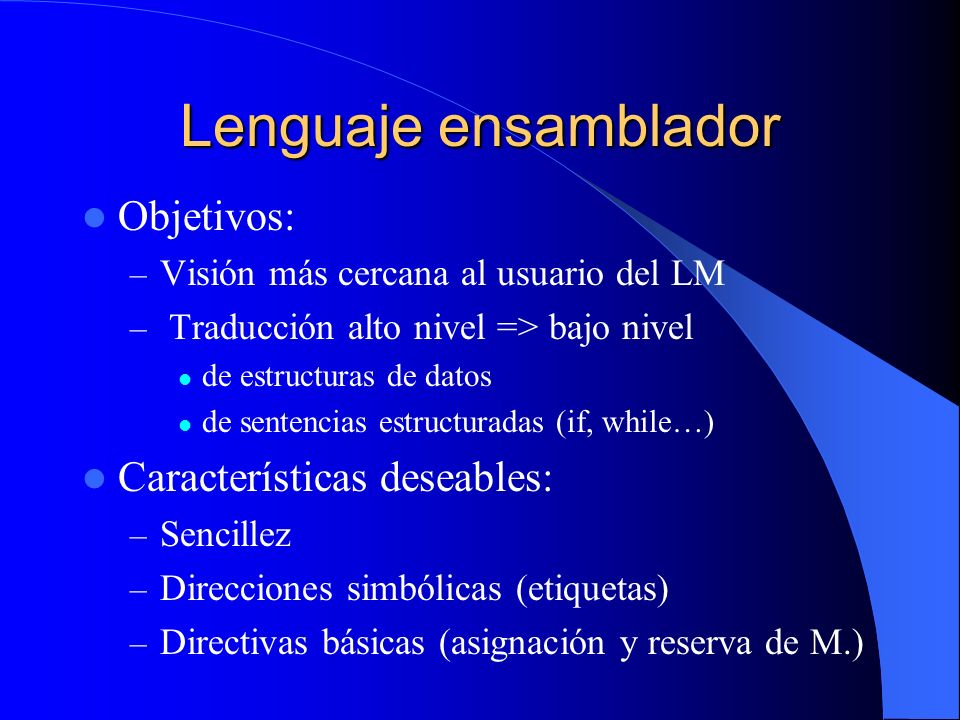

33 Lenguaje ensamblador Objetivos: Características deseables:
Visión más cercana al usuario del LM Traducción alto nivel => bajo nivel de estructuras de datos de sentencias estructuradas (if, while…) Características deseables: Sencillez Direcciones simbólicas (etiquetas) Directivas básicas (asignación y reserva de M.)

34 Simulador ¿Por qué? Algunas Características: Presentación: SiMR
Permite que el alumno experimente y aprenda Algunas Características: Incorporar un ensamblador/depurador Visualización de lo que sucede en cada momento Visualizar y alterar UP, UC y memoria Ejecución con diferente granularidad Diagramas de tiempo Presentación: SiMR

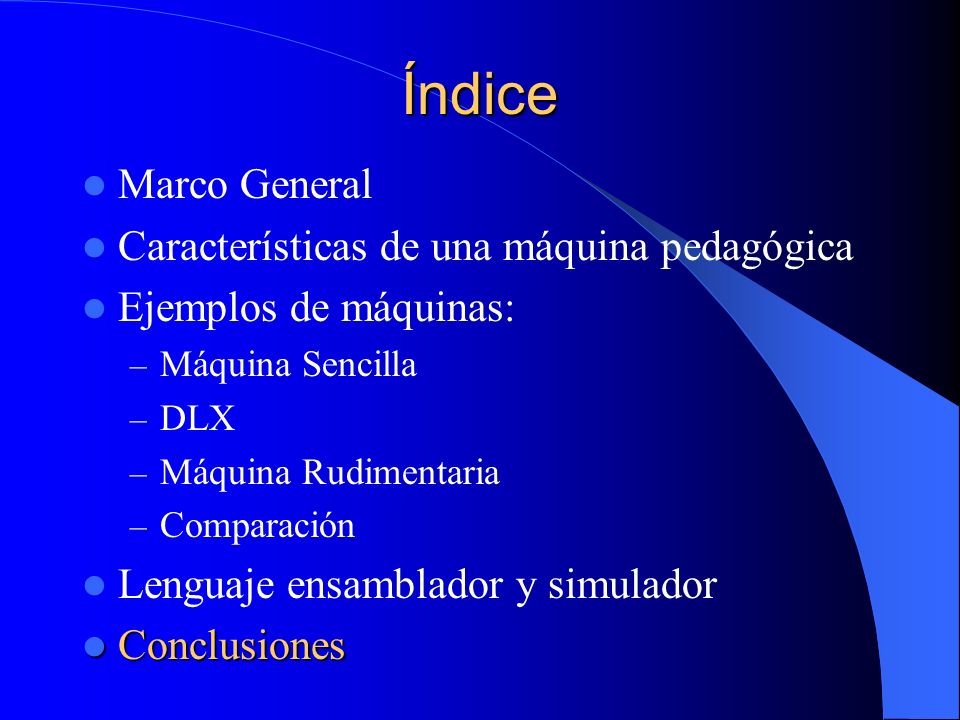

35 Índice Marco General Características de una máquina pedagógica
Ejemplos de máquinas: Máquina Sencilla DLX Máquina Rudimentaria Comparación Lenguaje ensamblador y simulador Conclusiones

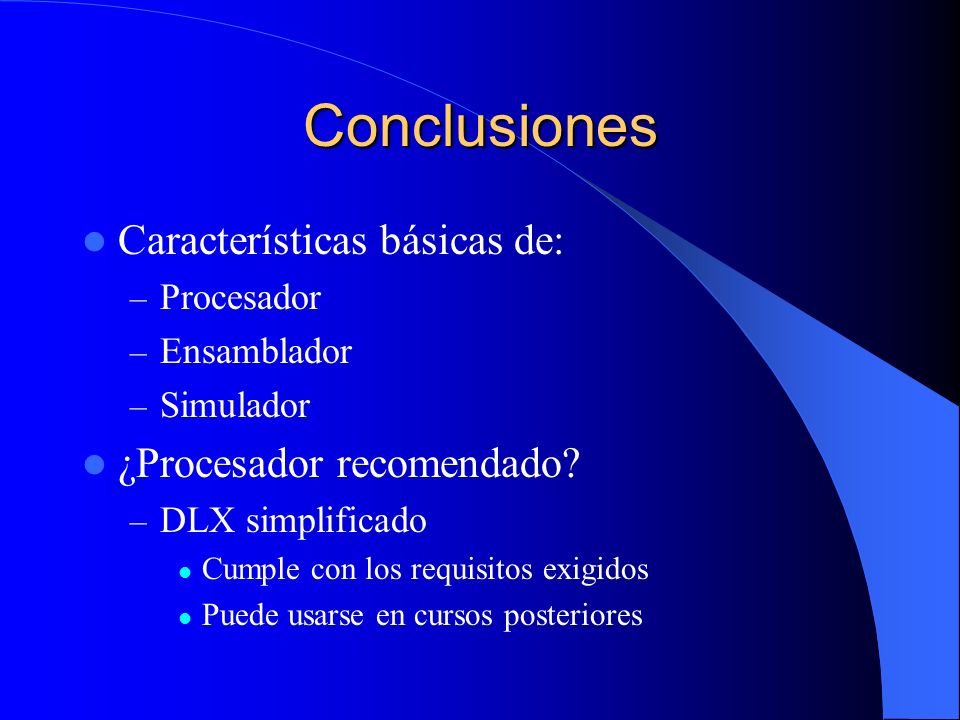

36 Conclusiones Características básicas de: ¿Procesador recomendado?
Ensamblador Simulador ¿Procesador recomendado? DLX simplificado Cumple con los requisitos exigidos Puede usarse en cursos posteriores
