1 Instrumentación y medición
Universidad de Carabobo Facultad de Ingeniería Escuela de Ingeniería Química Laboratorio de control de procesos Instrumentación y medición Prof. Sebastián Farfán

2 ¿Qué es medición? Obtener la magnitud de una variable física en el campo de la ingeniería.

3 ¿Cómo se clasifican los instrumentos de medición?
Por la variable a medir. (Presión, nivel, temperatura, conductividad, etc.) Por su forma de operación. (Manual, automático). por la energía que utiliza. (Auto-operado, energizado). Según la función realizada respecto a la variable medida. (indicador, registrador, transmisor, Alarma).

4 ¿Cuál es la importancia de la instrumentación?
Calidad del producto. Ahorro de materiales.

5 ¿Cómo se define el error de medición?
Diferencia que existe entre el valor medido por el instrumento y el valor “verdadero” mostrado por el patrón.

6 ¿Cuáles son las causas de los errores de medición?
Externas: Efectos ambientales, Falta de calibración, Tiempo de vida útil, instalación inadecuada, efectos visuales. Internas: Estáticas: deben considerarse cuando el instrumento se usa para medir variables que no cambien con el tiempo. Dinámicas: deben considerarse cuando el instrumento mide variables cuya condición varia en función del tiempo.

7 Características instrumentales
Rango: Conjunto de todos los valores que el instrumento puede medir dentro del espectro de la variable. Se representa por los dos valores extremos de su escala. Tendido: amplitud (magnitud) del rango del instrumento. Es la diferencia entre el valor máximo y el valor mínimo que es capaz de medir el instrumento. Se expresa con un solo número, dado en unidades de la variable de proceso.

8 Apreciación: Mínima diferencia que puede detectar el instrumento entre dos valores medidos de la variable de proceso. Exactitud: Porcentaje de la amplitud que representa el máximo error de medición alcanzado con el instrumento. Precisión: Capacidad que tiene el instrumento para determinar la señal de entrada. Es la tolerancia de medida del instrumento y define los límites de los errores hincados por este, cuando se utiliza en condiciones normales.

9 Características Estáticas
Zona muerta: Entorno en el cual el instrumento no responde frente a cambios en la variable que se desea medir; se aplica alrededor del cero o comienzo del rango del instrumento. Sensibilidad: Capacidad de un instrumento para detectar variaciones en la señal de entrada. Es el cociente entre el incremento en la lectura de un instrumento y el incremento en la variable que lo ocasiona.

10 Repetibilidad: Capacidad de reproducción de las precisiones del instrumento al medir repetidamente valores idénticos de la variable en las mismas condiciones de servicio y en el mismo sentido de variación, recorriendo todo el tendido. Histéresis: fenómeno asociado con el almacenamiento de energía en el instrumento, que puede provocar un error apreciable en el valor arrojado por este. Diferencia máxima que se observa en los valores indicados por el instrumento cuando se hacen recorridos a lo largo de toda su escala, tanto en sentido ascendente como descendente.

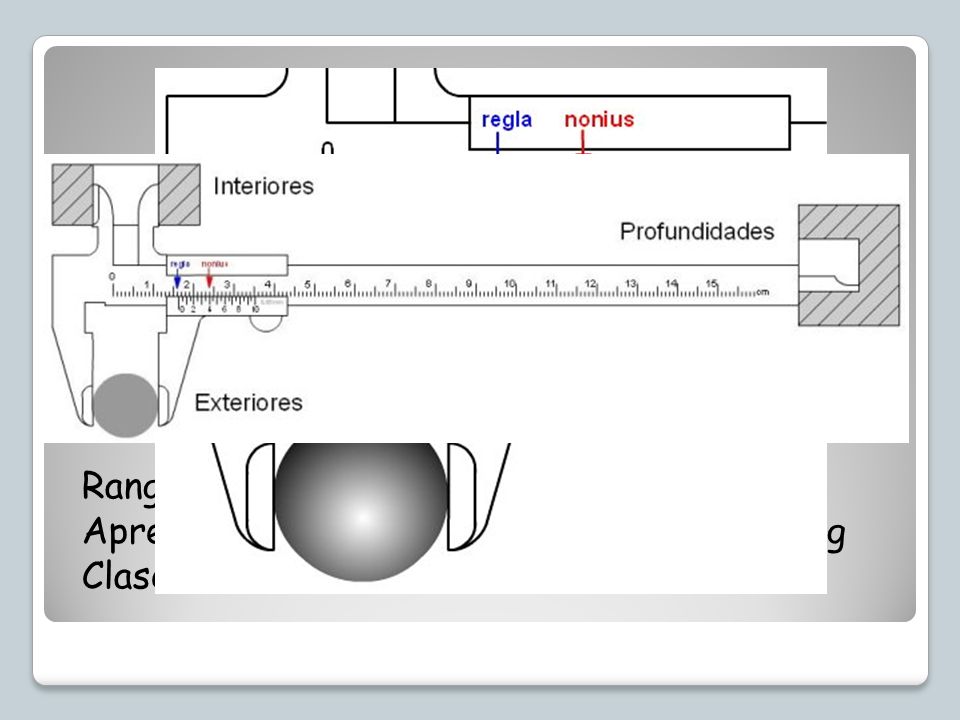

11 Rango: Spam: 60 Apreciación: 1psig Zona muerta: 0-3 psig Clase: 1.7

12 Error Estático: Entorno en el cual el instrumento no responde frente a cambios en la variable que se desea medir; se aplica alrededor del cero o comienzo del rango del instrumento. De cero: Todas las lecturas o señales de salida están desplazadas un mismo valor con relación a la recta ideal. De proporcionalidad: Todas las lecturas o señales de salida están desplazadas un mismo valor con relación a la recta ideal. De angularidad: Todas las lecturas o señales de salida están desplazadas un mismo valor con relación a la recta ideal.

13 Valor leido Valor verdadero Cero. Proporcionalidad. Angularidad.
