1 Preparación de muestras en Acerías
Preparación de muestras para Acería. Preparación de muestras en Acerías Pedro Vellosillo Septiembre 2015

2 Una de las etapas más importantes para realizar cualquier tipo de análisis es la Preparación de la Muestra

3 En la etapa de Preparación de Muestras se pretende obtener una muestra reducida que sea homogénea y representativa de un lote mayor

4 1.- La cantidad de muestra debe ser suficiente para realizar todos los análisis necesarios. La muestra debe ser homogénea y representativa. 2.- La muestra debe recogerse y almacenarse con extremo cuidado para evitar cualquier cambio o contaminación. 3.- La muestra deberá molerse y mezclarse hasta obtener un polvo muy homogéneo de un tamaño de partícula de granulometría analítica. Asegúrese de evitar cualquier fuente de contaminación durante el proceso.

5 6% 6% 27% 61%

6 4% 6% 6% 30% 7% 8% 9% 19% 11%

7 Preparación de muestras para Acería.
Preparación de muestras Generalidades Toma de muestras (Muestreo) Muestra representativa de la totalidad del producto Homogeneización Reducción tamaño de partículas (machacado) División de la muestra Secado Eliminación de la humedad de la muestra. Molienda Obtención de muestra para análisis (200μm / 100μm/ ˃100μm).

8 Preparación de muestras Generalidades
Toma de muestras (Muestreo) Obtener una pequeña cantidad de material cuya composición represente con exactitud la de la masa de material que se muestrea.

9 Preparación de muestras Generalidades

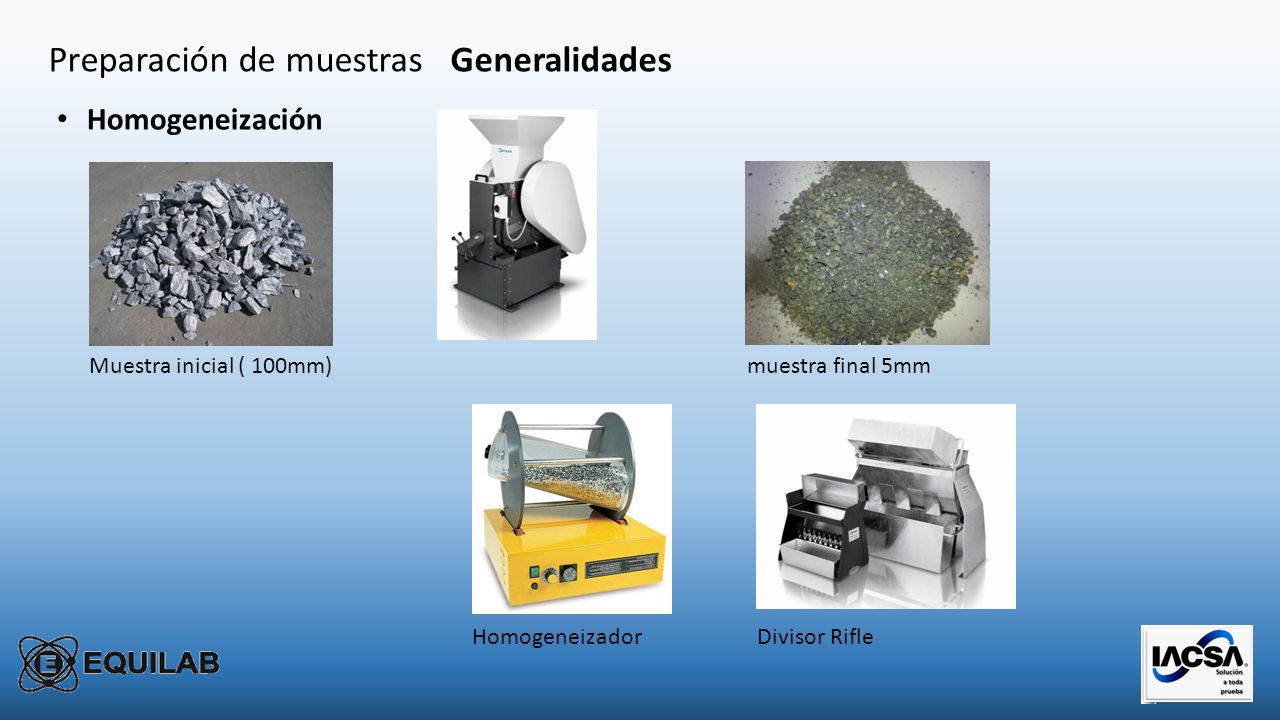

Homogeneización Muestra inicial ( 100mm) muestra final 5mm Homogeneizador Divisor Rifle

10 Preparación de muestras Generalidades
Secado Eliminación de la humedad de la muestra para trabajar con: Muestra Seca Estabilizada al aire.

11 Preparación de muestras Generalidades
Molienda Reducción del tamaño de partículas hasta tamaño de análisis. El tamaño final de la muestra dependerá del tipo de análisis a realizar Tamaños mas normales …..˃200µm ˃100µm ˃75μm Hasta 100μ Hasta 50 μ Muestras para análisis ˃100µm Tamizadora

12 Preparación de muestras Generalidades
Análisis C/S – O/N – H – TGA - etc

13 Preparación de muestras Generalidades
Análisis FRX Preparación de muestras por pellets para FXR

14 Preparación de muestras Generalidades
Análisis FRX Preparación de muestras por perlas para FXR

15 Preparación de muestras Generalidades
Análisis ICP / Vía Húmeda Preparación de muestras por disolución para análisis de ICP o vía húmeda

16 Equipos de Equilab para la preparación de muestras
Molino EQR-100 Especificaciones Técnicas Método: Fricción, mezcla y trituración __________________________________________________________________ Prospecto: Industria del cemento, Metalurgia, Centrales térmicas, Laboratorios Medioambientales, Recuperadores de materiales, Recicladores, Geología y Mineralogía, Cerámicas. Granulometría inicial*: < 15mm Granulometría final*: < 50 μm Velocidad de molienda: Regulable / 1000/1500/2000rpm Potencia del motor: 750W Alimentación: 2 x 220V Tarros de molienda: Acero 100ml Acero 200ml Carburo de Tungsteno 100ml Carburo de Tungsteno 200ml Dimensiones: 104cm (alto) x 80cm (ancho) x 60cm (profundidad) Peso aproximado: 250kg

17 Equipos de Equilab para la preparación de muestras
Molino EQR-100 Por su rapidez y capacidad es el tipo de molino más utilizado en los laboratorios El Molino vibratorio de discos EQR-100 es un equipo de molienda especialmente diseñado para obtener granulometrías analíticas en una gran variedad de muestras, tales como vidrios, tierras, escorias, óxidos metálicos, ferroaleaciones, cementos, materiales cerámicos, entre otras. Es capaz de triturar rápidamente un amplio rango de materiales diferentes, desde materiales semiblandos hasta los más duros, frágiles o fibrosos. La sencillez de su manejo y la robustez de todos sus componentes hacen de este molino, un equipo prácticamente libre de mantenimiento • Rápido • Sencillo • Seguro • Silencioso • 5 programas de trabajo

18 Equipos de Equilab para la preparación de muestras
Molino Mezclador de Bolas EQM-400 Especificaciones Técnicas Método: Trituración, molienda, fricción, mezcla y homogeneización __________________________________________________________________ Aplicaciones: Materiales duros, semiduros y frágiles como carbón, coque, vidrio, escorias, minerales, suelos, cerámicas, sílice, huesos, plásticos, madera, desechos electrónicos, productos químicos, tabaco, cereales, etc. Programas: Cinco programas independientes velocidad: 100 a 2000 agitaciones/minuto tiempo: 0 a 99 minutos Potencia: 150W _________________________________________________________________ Motor: 220V - 150W Alimentación: 220V - 100W Accesorios: Tarros de 50ml y 25ml Bolas de CW: Ø 10mm / Ø 15mm / Ø 20mm / Ø 25mm Dimensiones: 24cm (alto) x 31,5cm (ancho) x 35cm (profundidad) Peso aprox: 13kg

19 Equipos de Equilab para la preparación de muestras
Molino Mezclador de Bolas EQM-400 • HOMOGENEIZACIÓN • REDUCCIÓN TAMAÑO DE GRANO • MOLIENDA • MACHACADO Especialmente diseñado para: - La reducción de pequeñas cantidades de muestras a granulometrías ˃50µm. - Homogeneización y mezclado de muestras con aglomerantes

20 Equipos de Equilab para la preparación de muestras
Prensa EQP-100 Especificaciones Técnicas: Método: Presión ___________________________________________________ Prospecto: Industria del cemento, Metalurgia, Centrales térmicas, Laboratorios Medioambientales, Recuperadores de materiales, Recicladores, Geología y Mineralogía, Cerámicas. Control de velocidad: Variador de frecuencia 0/200Hz Diámetro muestra: 40mm (otros tamaños bajo demanda) Presión máxima: 40t Potencia del motor: 750W Alimentación: 2 x 220V Consumibles: Cazoletas de aluminio diam 40mm __________________________________________________ Dimensiones: 40cm (alto) x 51cm (ancho) x 42cm (profundidad) Peso aproximado: 75kg Prensa semi-automática para la preparación de pastillas / pellets de alta calidad para su posterior análisis en XRF con 5 programaciones automáticas de simple o doble ciclo las cuales nos permiten controlar fuerza y tiempo de prensado. De uso sencillo, es un equipo robusto y duradero.

21 Equipos de Equilab para la preparación de muestras
Prensa EQP-100 Dado y punzones en Carburo de Tungsteno Presión Máxima: 650 kg/cm2 Caudal: 0,8 l/min

22 Equipos de Equilab para la preparación muestras de acería
Horno EQH • Multi-EQP-100 Mas que un equipo el EQH-3.0 y la Multi-EQP-100 son herramientas para la preparación de muestras

23 Equipos de Equilab para la preparación muestras de acería
Horno EQH-3.0 Especificaciones Técnicas: Método: Calentamiento por inducción ___________________________________________ Aplicaciones: Acerías, Fundiciones Programas: Cinco programas Tiempo: Regulable / segundos Potencia máxima: 3KVA Alimentación: 220V 50/60 Hz Frecuencia inducción: 120 kHz kHz Protección: IP 40 Refrigeración: Por circuito cerrado interno Dimensions: 40 (height) x 51 (width) x 42cm (depth) Peso aproximado: 12 kg

24 Equipos de Equilab para la preparación muestras de acería
Horno EQH-3.0 Capaz de calentar una muestra en pocos segundos para su posterior tratamiento ( Aplastado, corte o punzonado) Tiempos de calentamiento programables de 0 a 100 seg Circuito de refrigeración por agua interno (2 Litros) Especialmente diseñado para la obtención de muestras para análisis de Carbono, Azufre y Nitrógeno de forma rápida

25 Equipos de Equilab para la preparación muestras de acería
Horno EQH-3.0 Aplastado para espectrometría de chispa Preparación de pines para C/S N

26 Selección automática de módulo y útil desde el pulsador del pistón
Equipos de Equilab para la preparación muestras de acería MultiEQP-100 Una sola central hidráulica controla hasta 3 pistones con útiles intercambiables Selección automática de módulo y útil desde el pulsador del pistón

27 Equipos de Equilab para la preparación muestras de acería
MultiEQP-100

28 Equipos de Equilab para la preparación muestras de acería
• Multi-EQP Unidad central Especificaciones Técnicas: Central hidráulica Have ______________________________________________ Caudal máximo …………………. 0,8L/min ,2L/min Presión máxima…………………...650K/cm K/cm2 Control de velocidad: Variador de frecuencia 25/75Hz Potencia del motor: 750W _____________________________________________ Alimentación: 2 x 220V 50/60 Hz Pantalla táctil 7” Dimensiones Unidad de control: 40cm (alto) x 51cm (ancho) x 42cm (profundidad) Peso Unidad de Control: 40kg

29 Equipos de Equilab para la preparación muestras de acería
MultiEQP Pistones Especificaciones del pistón Diámetro del pistón ……….120mm Recorrido máximo………….. 53mm Pistón de Punzonado: • Control de Presión Cantidad de pines: 3 Diámetro de pines: 6 mm (otros diámetros bajo demanda) Fuerza máxima: 25 T (limitada por software) Pistón de Corte: • Control de Tiempo Diámetrode Corte: barras hasta Ø 30 mm Fuerza máxima: 50 T Pistón Prensa Pelletizadora • Control de Presión • Control de Tiempo Recorrido máximo: 53 mm Diámetro pellet :30 / 40 mm Caudal: 1,17 l/min Presión máxima: 450 Kg/cm2 Fuerza máxima: 50 T Pistón de Aplastado: Superficie de contacto: Ø 53 mm

30 Equipos de Equilab para la preparación muestras de acería
MultiEQP Útiles Standard Punzonado Corte Aplastado Prensado

31 Equipos de Equilab para la preparación muestras de acería
MultiEQP Cambio de útiles Práctico sistema de bayoneta el cual permite cambiar cómodamente la herramienta de aplicación. • Rapidez • Facilidad

32 Equipos de Equilab para la preparación muestras de acería
MultiEQP Software Un sencillo e intuitivo software nos permitirá realizar todas las operaciones que es capaz de realizar el equipo de forma automática. Pantalla de operación Nos permitirá definir los parámetros de las diferentes funciones: • Aplastado • Prensado • Corte • Punzonado

33 e incluso seleccionar los detectores de posición
Equipos de Equilab para la preparación muestras de acería MultiEQP Software Se definirá, la herramienta de cada pistón, las presión de trabajo y el tiempo de mantenimiento de esta presión. También podremos definir el recorrido del pistón: • Por presión • Por posición Cada pistón dispone de dos detectores que nos permitirán controlar el recorrido del mismo. A PRENSADO CORTE Presión 25 Tiempo 10 También será posible modificar los parámetros directamente sobre la pantalla de cada pistón e incluso seleccionar los detectores de posición

34 Equipos de Equilab para la preparación muestras de acería
MultiEQP Software Pantalla de configuración Nos permitirá definir los parámetros generales del equipo, tales como: • Presión máxima de subida y bajada • Velocidad de subida y bajada • Idioma (Español – Ingles) • Calibración de la presión

35 Equipos de Equilab para la preparación muestras de acería
MultiEQP Software Pantallas de Diagnóstico: Nos permitirán aplicar manualmente todas las funciones que puede realizar el Equipo
