Aspectos Básicos Visión General

Presentación del tema: "Aspectos Básicos Visión General"— Transcripción de la presentación:

1 Aspectos Básicos Visión General
IND780batch Aspectos Básicos Visión General

2 IND780 Batch - Propósito Proveer una solución para aplicaciones que requieran: Operación autónoma, no requieran PLC Una secuencia flexible, definida por el usuario Lotes simultáneos multi-báscula Cualquier combinación de llenado multi-material, formulación manual, mezclas, o dosificación Gestión directa de entrega de material via control E/S de alta velocidad, con conexiones para hasta 56 salidas Almacenamiento de múltiples fórmulas o recetas Seguridad operacional simple de usuario, características de seguimiento y trazabilidad, y reportes Cumplir los estándares para lotes S88 Propósito principal del IND780batch

3 IND780batch – Círculo de Producto
Llave de seguridad de Hardware (I-button) Manual, Auto, & Auto con Q.i Montaje en Panel Escritorio Aquí se muestra el círculo de productos para Batch – Termilanl de escritorio o para montaje en panel. Los I-buttons activan la versión de aplicación apropiada. Hay seis selecciones de I-buttons: Manual Auto, Sólo derrame Auto con 1 canal de Q.i Auto con 2 canales de Q.i Auto con 3 canales de Q.i Auto con 4 canales de Q.i IND780 batch Empaquetado para aplicaciones de una báscula Auto y Auto con Q.i, siendo una buena reemplazo para el LYNXBATCH y el 9215 BATCHELOR La herramienta de configuración BatchTool 780 para PC, permite la configuración de la aplicación de lotes, crea recetas y órdenes, crea reportes de lotes Se ofrece la capacidad de utilizar el kit de demo de llenado del También tenemos disponible un demo de software que usa un simulador de báscula basado en software. Demo para PC con Simulador de báscula BatchTool™ 780 Herramienta de Configuración para PC IND780batch Empaquetado

4 IND780batch – Sistema Ejemplo
Gestión de Recetas Gestión de Ordenes Gestión de Equipos Esta es una visión general de cómo el sistema IND780batch interactúa con el proceso, los dispositivos de entrada y salida, la herramienta de configuración para el PC y la base de datos del cliente.

5 IND780batch – Posición de Valor
Características Atractivas de Producto Controlador de lotes autónomo para operaciones de volumen pequeño a mediano que se benefician de tener un controlador funcionalmente completo. Capacidad de ejecución Manual, Híbrida, y Auto fase Mono- o Multi-Báscula (hasta 4), soporta aplicaciones de lotes tanto Verticales como Horizontales Fácil configuración y uso, provee funcionalidad “De la Caja al Lote” Capácidad única de utilizar ControlPredictivo Adaptable Q.i para minimizar la variabilidad de suministro de material y mejorar la eficiencia de producción Provee una solución de lote configurable batchpara usar en un espectro de múltiples tipos de proceso de lotes. Puede re-calcular tamaños de lote por %, cantidad de peso objetivo, o cantidad de ingrediente Permite actualización de terminales IND780 actuales con Pac de Aplicación de Lotes Herramienta para PC incluída le brinda una interfase de usuario al terminal amigable para configurar suministros de material, entrada de recetas, creación de órdenes, registro de trazabilidad, reportes de uso, y control de seguridad Completa documentación multilingüe y soportado globalmente Batch 780

6 IND780batch IND780batch Identificación de Código de Modelo
Hoja de Códigos de Modelo, Note que un terminal de Lotes siempre tendrá una “B” en la posición de aplicación , y la posición del módulo de software module es donde usted selecciona el tipo de Sistema de Lotes que requiere.

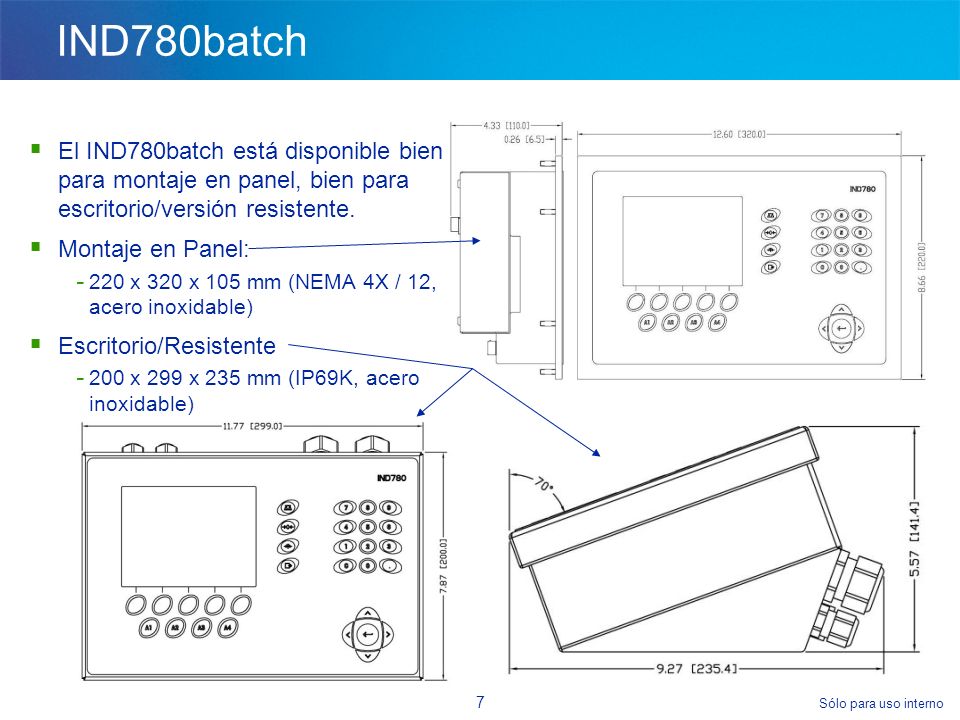

7 IND780batch El IND780batch está disponible bien para montaje en panel, bien para escritorio/versión resistente. Montaje en Panel: 220 x 320 x 105 mm (NEMA 4X / 12, acero inoxidable) Escritorio/Resistente 200 x 299 x 235 mm (IP69K, acero inoxidable)

8 IND780batch Empaquetado – Especificaciones
Panel de Color IND780 1 Tarjeta de Báscula de Celda de Carga Análoga 2 E/S Discretas (8in / 8out) Carcasa 16”x20”x8” NEMA 4 (Acero Mild) Fuente de Poder 24VDC Interfase 24VDC o 120VAC 3 Botones de Entrada de usuario Parada-E Arrancar/Resumir Pausa/Abortar 1 Luz de Atención 10 Materiales entrelazados con Elemento de Control Final rápido en tarjeta de báscula análoga 1 Auxiliar/11o Material 1 Material Descargue hasta Vaciar 1 ARM 100 (4/6 E/S adicionales) Solución de Reemplazo para productos de lotes legados de MT Sin aprobación UL ni de otras agenccias Todos los componentes aprobados UL y CUL/CSA El IND780batch Empaquetado estará disponible inicialmente en una versión de potencia 115VAC/60Hz. Si hay interés de otras partes del mundo para esta versión podemos hacer un modelo específico en 230VAC/50Hz de potencia.

9 IND780batch Empaquetado – Ejemplo
El diagrama refleja un ejemplo de un sistema de lotes que puede utilizar un IND780batch Empaquetado

10 IND780batch Empaquetado – Esquema
Diagarma de CAD del systema IND780batch Empaquetado

11 Capacidades – Comunicaciones y Opciones E/S
Estándar (en tarjeta) Ethernet 10/100baseT USB Maestro (Incluye soporte para teclado externo) Puertos RS232 & RS232/422/485 Serial (tarjeta opcional adicional) Un puerto, hasta 115K Baudios RS232 o RS422 / RS485 Dos tarjetas por unidad (4 puertos en total) E/S Discreta (tarjeta opcional adicional) E/S Relevo 4 entradas y 4 salidas por tarjeta Dos tarjetas por unidad E/S Discreta Remota (ARM100) 4 entradas, 6 salidas (c/u) Hasta 8 módulos ARM-100 se pueden conectar al terminal IND780 Comunicaciones y tarjeats de Opción E/S disponibles para el IND780batch

12 IND780batch – Panel de Control
El panel de control del IND780batch El árbol de menús del IND780 estándar se expande automáticamente con la opción Batch-780 La opción se hanilita con la llave de hardware de Lotes (botón-I) Se configuran básculas y terminal desde la pantalla frontal Sólo para opción Batch-780 De manera similar a la de otros Pacs de software para el terminal IND780, el Pac de aplicación Batch-780 expande la sección de ajustes de configuración de aplicación del terminal.

13 IND780batch Terminal IND780batch: Herramienta BatchTool 780 de PC:
Contiene / controla el equipo físico Almacena / ejecuta la receta Almacena datos históricos de lotes Herramienta BatchTool 780 de PC: Crea y almacena remotamente la configuración del sistema Equipo Recetas Carga configuración en el terminal Archiva datos históricos de lotes Viene estándar con cada sistema Batch-780 Una herramienta para PC puede gestionar cualquier número de terminales IND780batch. La herramienta para PC es específica para el Batch-780 y no se puede usar con terminales IND780 estándar.

14 IND780batch Aspectos Básicos del IND780:
El Batch-780 es un controlador de lotes autónomo, que no requiere conexión a un PLC o DCS. El Batch-780 puede controlar 1 a 4 básculas simultáneamente El Batch-780 puede manejar hasta 999 materiales, de los cuales hasta 28 pueden ser materiales automáticos El Batch-780 cumple el estándar de lotes ISA S88 asegurando un protocolo consistente para las operaciones de lote El Batch-780 puede guardar hasta 1000 recetas, cada receta puede contener 99 pasos. El Batch-780 tiene recuperación inteligente por pérdida de energía El Batch-780 puede soprtar hasta 8 módulos ARM-100, ofreciendo un total de 40 entradas discretas y 56 salidas discretas que brindan flexibilidad en la integración de sistemas El Batch-780 tiene seguridad estándar multi nivel – Operador, Supervisor, Administrador, Mantenimiento

15 Reseña de Mercadeo –Sitios Beta
Georgia Pacific, Hawthorne, FL Reemplazo de 9215 legado 5 materiales-auto mas adición a mano IND780batch Empaquetado, una Báscula, Auto Inició semana de Marzo 7th Se requirieron pequeños cambios de código, no se reportaron problemas operacionales. Lotes de Pegamento para enchapes de madera Según comentarios de Bradley, el reto más grande en el reemplazo del sistema de Lotes hasta ahora ha sido con el cableado de los clientes y no con el Sistema de Lote mismo. Una vez se resuelve el cabeado el resto marcha con bastante facilidad. Se ejecutan 10 lotes cada día.

16 Reseña de Mercadeo – Sitios Beta
Plochman’s, Chicago, IL Querían deshacerse del sistema basado en PLC 1 Lote Empaquetado Auto y 1 Estación manual Todo el equipo instalado, aún no se ha empezado a utilizar. HTC, Suecia 2 Sistemas manuales Nuevos en los Sistemas de Lotes, usaban una solución basada en papel Instalado en Febrero 2012, funciona bien

17 Reseña de Mercadeo – Sitios Beta
Schulze & Burch Biscuit Co., Chicago, IL Reemplazo de 9215 legado, productos alimenticios Sistema Automático con 12 materiales + adiciones a mano Equipo Instalad y probado funcionalmente Febrero 2012, arranque retrazado por el cliente Sistema Automático de Lotes instalado en una aplicación de Báscula de Camiones (Forbo Flooring) Lotes Automáticos con 2 canales de Q.iMPACT instalado en un sistema de llenado de sacos, funcionando bien. El cronograma de Schulze’s se ha movido varias veces, aún no se ha confirmado una fecha de arranque de operación.

18 IND780batch Operación del IND780batch (Tipos de ejecución de fase):
Modo Manual: La receta progresará de un paso al siguiente manualmente, requiriendo entrada del operador para cada paso. En modo manual el operador puede escoger qué paso de la receta desea ejecutar. Modo Semi-Automático: La recetará progresará automáticamente de un paso al siguiente, pero se debe pulsar “inicio” para iniciar el siguiente paso de la receta. Modo Automático: La receta progresará paso a paso según se ha definido, no requiere confirmación del operador a menos que se haya programado así en la receta.

19 IND780batch – Características de Producto
Vistas operacionales: A1 … Vista de Orden (vista predefinida del IND780batch) A2 … Vista de Receta A3 … Vista de Equipo A4 … Vista de Báscula (vista predef. en terminal estándar) Modos de Vistas (nuevo en 7.1.xx): Vista por equipo Operador controla manualmente qué vista se usa Vista por fase El IND780batch determina automáticamente qué vista detallada de equipo mostrar basado en las fases que se están corriendo Antes de las versiones 7.1.xx (6.6.xx) el IND780bathcsólo tenía la operación de vista por equipo y el operador debía seleccionar la vista que deseaba mirar. 19 19

20 IND780batch – Características de Producto
A1… Vista de Orden Muestra todas las órdenes abiertas A2 … Vista de Receta Muestra el resumen de la receta actual e información de estado … Detalles de Receta Muestra los detalles de la receta 20 20

21 IND780batch – Características de Producto
A3… Vista de Equipo Muestra el estado de los equipos Durante la ejecución de la receta, la tecla soft de detalles de equipo puede presionarse para mostrar vistas de detalles especiales A4 … Vista de Báscula Muestra la Página de Inicio de Báscula y brinda acceso a configuración y otras funciones de tecla soft 21 21

22 IND780batch Tipos de Transferencia de Material IND780batch: Manual:
El operador debe controlar la transferencia de material a la báscula. En una Transferencia Manual de Material el operador puede ver la pantalla SmartTrac en la Vista Detallada de Equipo. Los algoritmos de suministro de transferencia manual de material seleccionables son: Añadir a Mano, Añadir a Mano LIW, Descargar hasta Vaciar a Mano, y Pre-Pesar Pantalla SmartTrac con gráfica a color que muestra al operador cuándo el material está dentro del rango de tolerancia Detalles de cómo se ve una Transferencia Manual de Material en la pantalla del terminal, junto con los algoritmos de suministro disponibles para selcción por parte del operador. La pantalla SmartTrac será la vista predeterminada durante una fase de Transferencia Manual de Material.

23 IND780batch Tipos de Transferencia de Material IND780batch:
Automática: El Batch-780 controlará automáticamente la transferencia de material abriendo las válvulas de suministro o de descarga desde la báscula. En Transferencia Automática de Material el operador puede ver la pantalla de tanque como se muestra en la captura de pantalla abajo. Esta es la Vista de Detalles de Equipo. Los algoritmos de transferencia automática de material seleccionables son: Ganancia de Peso (GIW), Pérdida de Peso (LIW), Descargar a Vaciar Detalles de cómo luce la pantalla de Transferencia Automática de material en el terminal, junto con los algoritmos de suministro disponibles para el operador. La vista de Gráfico de Tanque será la vista de detalles de equipo predeterminada durante una transferencia automática de material.

24 IND780batch Tipos de Transferencia de Material IND780batch:

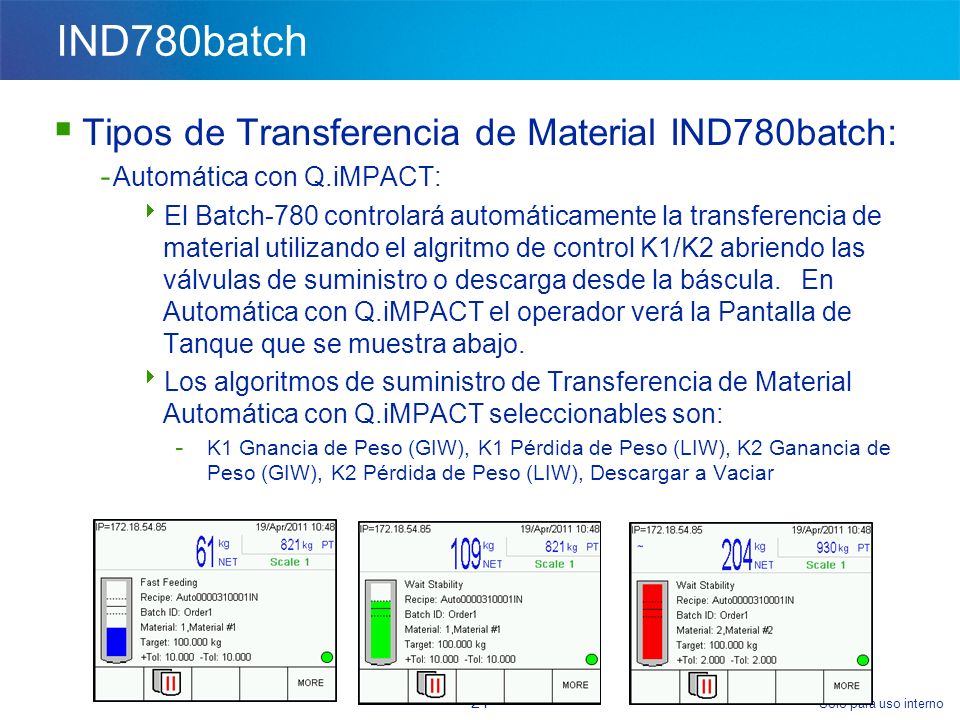

Automática con Q.iMPACT: El Batch-780 controlará automáticamente la transferencia de material utilizando el algritmo de control K1/K2 abriendo las válvulas de suministro o descarga desde la báscula. En Automática con Q.iMPACT el operador verá la Pantalla de Tanque que se muestra abajo. Los algoritmos de suministro de Transferencia de Material Automática con Q.iMPACT seleccionables son: K1 Gnancia de Peso (GIW), K1 Pérdida de Peso (LIW), K2 Ganancia de Peso (GIW), K2 Pérdida de Peso (LIW), Descargar a Vaciar Detalles de cómo se ve la pantalla de transferencia automática de material con Q.i en el terminal, junto con los algoritmos de suministro disponibles para el operador. La vista de gráfico de tanque será la predeterminada de detalles de equipo durante una transferencia automática de material con Q.iMPACT.

25 IND780batch IND780batch Tipos de Lotes: Recetas
El Batch-780 maneja lotes tanto Verticales como Horizontales Se puede crear un procedimiento de unidad en un lote vertical para llevar a cabo una secuencia especial de receta. Recetas El terminal puede almacenar hasta 1000 recetas maestras; cada receta puede contener hasta 99 pasos de fase. El operador puede re-calcular la receta de control en el terminal fpara una orden en particular: Por porcentaje, valor objetivo, o cantidad de un ingrediente Las recetas de control se pueden ejecutar: Por operador, entrada discreta o datos compartidos 3 1 2 Lote Vertical Lote Horizontal

26 IND780batch Reportes Impresión Local Reportes de Configuración
Lista de Terminal, Lista de Módulos de Equipo, Lista de Módulos de Control, Lista de Rutas de Material, Lista de Maestro de Recetas, y Detalles de Maestro de Recetas Reportes de Producción Detalles de Lote, Histórico de Lotes, Histórico de Lotes Completados/Fallidos, Estadísticas de Equipo, Estadísticas de Material, Estadísticas de Recetas, Lista de Ordenes Reportes de Traza de Auditoría Registro de Lote de Material Registro de Auditoría, Registro de Cambios, Registro de Errores Registro de Cambio de Herramienta Impresión Local Transacción de Lote, Resumen de Lote y registro de auditoría.

27 IND780batch Ejemplo de Reporte Histórico de Lotes

28 IND780batch Ejemplo de Reporte de Detalles de Lote

29 IND780batch Ejemplo Reporte de Detalles de Maestro de Recetas

30 IND780batch Beneficio del Sistema Batch-780
Adherencia al estándar S88 para Lotes permite seguir un conjunto común de criterios con respecto a: Información de Seguimiento Recuperación de eventos anormales Separar equipos de recetas Recolección de Datos Configuración Modular Validación Estas características brindarán al usuario de Lotes estos beneficios: Reducción en los tiempos de los ciclos de Lotes Mejora en la consistencia de los lotes Reducción del desperdicio de materias primas Reducción en los tiempos de intercambio de recetas Reducción del número de operaciones manuales Mejora en la utilización de los equipos Reducción en la inversión de capital Beneficios de seguir el estándar S88 de lotes y beneficios clave de usuario.

31 IND780batch – Herramientas de Soporte
IND780 Q.i/Batch dashboard Actualizaciones de Firmware Respaldo y Recuperación Monitor de datos Funciona con Batch 780 y Q.iMPACT Graba Registros Históricos de Suministro Auto archivado de Registros Históricos de Suministro Soporta generación de Reportes Herramienta de servicio Mettler-Toledo InSite™ : Configuración/Calibración de Báscula Respaldo y recuperación IND780 Q.i dashboard: Monitor de Puertos Respaldo y Recuperación Actualización de Firmware

32 IND780batch- Materiales de Mercadeo para Lanzamiento
Carta de LanzamientoIND780batch Hoja de datos IND780batch Material de Mercadeo y documentación de soporte disponibles en el sitio SharePoint de Terminales BUSI o en el sitio FTP de Lotes localizados en: ftp://ftp-static.mt.com/pub/indmkg/IND780_Batch/Index.htm

33 IND780batch – tipo de ibutton vs. modo
Ibutton manual Auto ibutton Auto ibutton con Q.i Incluye: Transferencias manuales de material Modos Manual, Semi-auto, y Auto Todas las vistas y características Transferencias Automáticas de material TODO!!!! NO incluye: Característica de ajuste Q.i de derrame Usted obtiene los tres modos de ejecución en CUALQUIER type de botón … el botón sólo limita los tipos de transferencias de material que usted puede realizar. Así, un botón manual sólo puede hacer transferencias de material MANUALES pero puede correr la receta en modo manual, semi, o automático!! 33 33
